机织三维空心织物
三维立体织物织造技术
03 14 22 34 42 54 62 15 23 35 43 55 63 74
05 16 24 36 44 56 64 17 25 37 45 57 65 76 66 46 26
13 11 12 33 31 32 53 51 52 72 60 01 14 20 34 40 54 21 35 41 55 61 74 62
• 3，园型编织 • 3.1编织纱线在机器底盘上的排列形式 • 1）编织纱线按圆周和径向排列构成主体部分 • 2）主体纱内外间隔排列边纱 • *周向排列纱线数为偶数 • *边纱排列使每一径向列的纱线根数相同
• 3.2编织步骤
• • • •
第1步：相邻径向的携纱器沿径向做相反方向运动 第2步：相邻周向的携纱器沿周向做相反方向运动 第3步：与第1步运动的方向相反 第4步：与第2步运动的方向相反
2，W. Li, M. Hammad, and A. El-Shiekh, Structural Analysis of 3-D Braided Preforms for Composites, Part I: The four-step Preforms, J. Text. Inst., 1990, 81, P491-514. Li 在该文中采 用实验的方法研究了四步法1*1编织预制件的内部纱线结构， 并在纱线为伸直的圆形横截面假设基础上，定义了代表性单 胞，推导了编织工艺参数间的关系。Li定义的单胞在拓扑上不 同于Ko所定义的单胞，Li的单胞取向与Ko的单胞关于编织轴 有45º 的偏转。同时Li还发现预制件表面的纱线结构不同于内 部的纱线结构。
三、携纱器在机器底盘上的运动轨迹 1）携纱器在机器底盘上沿一定的轨迹运动，每一条运动轨迹都 包含了一组携纱器，并决定了它们的位置，这特别有助于有若 干不同类型纱线组成的混杂编织。 2）编织过程中，四步完成一个机器循环，运动轨迹相同的携纱 器在机器底盘上的排列相差一个机器循环运动间距。在同一时 间，它们在同一轨迹的不同位置开始运动。 3）携纱器经过若干机器循环后都回到原来的位置，对于m*n方 型编织，携纱器的个数Nr（纱线根数）:
三维机织物概念
三维机织物概念三维机织物是一种先进的纺织技术，它通过复杂的纤维排列和经纬交织，提供了传统二维织物无法达到的功能和性能。
本文将详细介绍三维机织物的概念，包括三维织物结构、织物设计、织物性能、织物应用、制造技术、可持续性发展、人体工程学和智能纺织品等方面。
1.三维织物结构三维织物结构是指织物在三个维度上的排列和交织方式，包括纤维排列、经纬交织等。
三维织物结构的主要特点是其立体性，使得织物在不同方向上具有不同的强度和韧性。
此外，三维织物结构还可以提供更大的表面积，有利于提高织物的透气性、吸水性和保暖性等。
2.织物设计织物设计是指根据特定需求和应用场景，设计出具有合适结构和性能的织物。
在三维织物设计中，需要考虑纤维类型、纱线数量、织物厚度、经纬密度、交织方式等因素。
此外，还需要考虑织物的功能性，如透气性、透湿性、抗菌性、防紫外线等。
3.织物性能三维织物具有许多独特的性能，包括高强度、高韧性、良好的透气性和保暖性等。
此外，三维织物还具有很好的环境适应性，可以在不同的环境条件下保持稳定的性能。
例如，某些三维织物可以在高温、低温、干燥、湿润等环境下依然保持其功能性。
4.织物应用三维织物在许多领域都有广泛的应用，如时尚、建筑、汽车等。
在时尚领域，三维织物可以用来制作各种高性能的服装和配饰，如户外服装、运动装备等。
在建筑领域，三维织物可以用来制作各种建筑结构和装饰材料，如篷布、遮阳板、墙体材料等。
在汽车领域，三维织物可以用来制作汽车零部件和内饰材料，如座椅、安全带、车门等。
5.制造技术三维织物的制造需要采用专门的织造和染整技术。
其中，织造技术包括经编和纬编等，可以用来制作各种不同结构和性能的三维织物。
染整技术则包括染色、印花、后整理等，可以用来处理织物，提高其性能和功能。
在制造过程中，还需要考虑生产成本和环保因素，尽量减少对环境的负面影响。
6.可持续性发展可持续性发展在三维织物制造中非常重要。
为了实现可持续发展，需要尽量选择环保的材料和生产工艺，减少资源的浪费和废弃物的产生。
机织三维空心织物
产业用纺织品机织加工
机织三维空芯织物
职业教育“现代纺织技术”专业国家教学资源库
Hale Waihona Puke 1、三维空芯机织物结构及织物 三维空芯机织物是在上下两层织物之间有纱 线和织物，这些纱线或织物将上下两层织物连成 一个整体的同时，还具有某些特殊作用，诸如支 撑、控制高度、形成某些特殊的几何形状等。图 给出了几种空芯机织物的截面图。
职业教育“现代纺织技术”专业国家教学资源库
3、应用 三维空芯机织物主要在土工布和复合材 料的增强材料中如在防噪音织物、航空航天 领域、建筑业及家具业有广泛的应用。
职业教育“现代纺织技术”专业国家教学资源库
谢谢大家！
职业教育“现代纺织技术”专业国家教学资源库
职业教育“现代纺织技术”专业国家教学资源库
职业教育“现代纺织技术”专业国家教学资源库
几种空芯机织物的截面图
职业教育“现代纺织技术”专业国家教学资源库
2、三维空芯机织物织造原理
三维空芯机织物的加工其原理仍然为多经（多层）制织方法，所不同的
是： ——并层。以图（2 ）为例，织造甲区时，织物有四层，而织造乙区时，织 物仅有两层，此时，每一层内实际上包含有两层的经纱。 ——织口位置变化。仍以图（2 ）为例，织造乙区时，有一个织口位置，我 们称为标准位置，织造甲区（立梁部分）时，每织一纬，织口相对于标准织口 位置后移一纬的距离，此时停卷织物，直至织完立梁长度，织口才回到标准位 置（需要用特殊机构才能完成）。 ——边织造边成型。每织完一个组织循环，结构形状就显示出来，尤其是使 用刚性较大的纤维时更明显，所以其卷取装置以具有保形性能为好。
机织三维正交(立体)织物
机织三维正交（立体）织物
职业教育“现代纺织技术”专业国家教学资源库
维正交织物 （三维立体织物）
职业教育“现代纺织技术”专业国家教学资源库
（1）三维正交机织物的结构与织物
三维正交机织物生产从原理上讲是使用多经织造法，这种方法早就用于 制织双层和多层织物，如管状织物、带类织物和毡类织物。所不同的是上述 织物中的纱线均不呈正交状态分布。三维正交机织物系由三个系统的纱线所 构成，一个系统的纱线为地经，另一个系统为缝经，还有一个系统为纬纱， 这三个系统的纱线呈正交状态配置在织物中，其织物形成示意如图所示。
职业教育“现代纺织技术”专业国家教学资源库
（2） 三维正交机织物的织造原理
织造方法： 第一步，提升最上层的所有地经，形成一次梭口，引入一根纬纱；然后，梭口 保持不变，只是次上层的地经上升，再引入一根纬纱；依次类推，直至所有地经全 部上升，仅留缝经在下，此时，引入最后一根纬纱，集中打一次纬（或每引入一纬 打一次，或同时开多个梭口同时引入多根纬）。 第二步，提升缝经及除最下层地经之外的所有地经，形成一次梭口，引入一根 纬纱；然后，梭口保持不变，只是次下层的地经下降，再引入一根纬纱；依次类推 ，直至所有地经全部下降，仅留缝经在上，此时，引入最后一根纬纱，集中打一次 纬纱。至此，完成一个组织循环。重复进行上述步骤，即可使织造连续进行。
职业教育“现代纺织技术”专业国家教学资源库
纬纱的作用是构成水平纬纱层，同时又将水平经纱层—地 经隔开。地经的作用是构成水平经纱层，同时又将水平纬纱层 隔开。呈曲折状的纱线为缝经，其作用是将水平方向上相互垂 直的经纬纱层缝接在一起。三个系统的纱线呈正交状态构成了 一个整体，由于这种结构能最大限度地发挥纱线固有的特性， 且本身又有很好的整体性，因此，适合制作复合材料的增强材 料。
三维机织物的组织结构与设计
浙江工程学院学报,第18卷,第4期,2001年12月Journal of Zhejiang Institute of Science and T echnology V ol .18,N o .4,Dec 12001文章编号:100924741(2001)0420197204收稿日期:2001-09-07作者简介:汪蔚(1972— ),男,安徽黄山人,硕士研究生,主要从事纺织结构复合材料的研究。
三维机织物的组织结构与设计汪 蔚,祝成炎(浙江工程学院材料与纺织学院,浙江杭州310033) 摘要:介绍了在传统平面织机上生产3D 机织物的方法,主要讨论3D 机织物的组织结构与设计及其上机图的绘制,给出了部分3D 结构机织物的上机图,并结合实验进行了分析。
关键词:三维机织物;纤维增强复合材料;上机图;预制件;组织结构与设计中图分类号:TS105111 文献标识码:A0 前 言在各类型的纤维增强复合材料中,3D 机织物增强是一种非常有效的增强形式。
3D 机织物层间有纱线连接,从而显著提高了最终制品厚度方向的机械性能。
同时,这种复合材料的加工更容易实现自动化,有成本低的潜在优势。
目前,3D 机织物复合材料预制件的开发,已越来越引起纺织界和复合材料界人士的重视。
3D 机织物预制件可在专门织机上织造,但一般见于专利[1-3],且造价较高,不利于进一步推广。
已有研究表明,有一部分结构较为简单的3D 机织物预制件可在普通2维织机上生产[4]。
在普通2维织机上生产3D 机织物是一项很古老的技术,近年来由于航空工业的推动,复合材料的发展才使这项技术引起了人们的极大兴趣,有关这方面的报道日益增多,如文献[5,6],但综合论述3D 机织物的组织结构与设计的尚未见报道,笔者就这方面的技术进行了初步探讨。
1 3D 机织物板材预制件的组织结构与设计111 3D 机织物实心板材预制件的结构3D 机织物板材预制件的结构形式有正交结构(其经向截面如图1(a ))、角联锁结构两种。

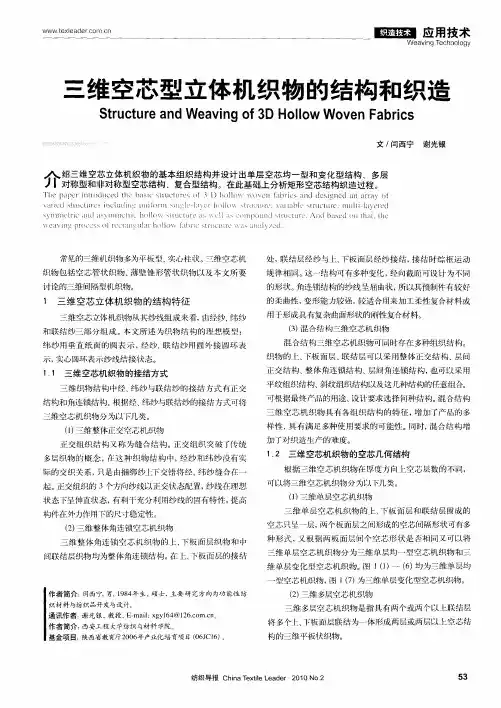

三维空芯型立体机织物的结构和织造
。 １ ｛ ？ ｌ ｛ｉ ｋ ； Ｃ ｒ Ａｎ ｂ ＝ｌ ； ｔ ｅ ’ １ ｎ ｐ 》 靴 ｉ Ｉ ［ｊ ｌ ’ ｌ ｅ 趣 ｛ （ ｈ“ ｔ ＝ ＿ ｌ ｛ ｌ ； ； ｛ 、 ０１ ｚ
常见的三维机 织物 多为平板 型、 实心柱 状 。 三维 空芯 机
Ｖ ｛ “置 ｛ ｝ 鞠 ｅｉ ｊ Ｕ Ｃ ｉ ｃ ；ｉ ｛ ｛ ｊ ｎ ｈ ｌ ： １ ｎ ｛ ｛ 。 ｉ《 譬ｉ ： ｈ ｝ ｝ ｉ ｝ ｉ 、 ｛ ｛ ｉ 一０ ｌ 、 《 ｔ ｌ ｔ ： ｌ 《 ’ ｂ ０ 蛐蟠 ｌ０ １ｌ ｌ ｙ ｉ ｔ ｛ ｉ ｌ ｉ ｅ
一
型空 芯机 织物 ， １ ７ 为三维 单层变化 型空 芯机织物 。 图 （）
（） ２ 三维 多层空 芯机 织物
作 者简 介 ： 闫西宁， １８ 年 生 ， 男， ９ ４ 硕士， 主要 研 究方向为功 能性 纺
织材料与纺织品开发与设计。ห้องสมุดไป่ตู้
三维 多层空 芯机 织物 是指具 有 两个 或两个 以上联 结层
间联结 层织物 均为整 体角连锁 结 构 。 在 、 下板 面层的 接结
空芯 只呈一层 ， 两个 板面 层之间形成 的空 芯间隔形 状可 有多
种形式， 又根 据 两板 面 层 间个空 芯 形 状是 否相 同又可 以将
三 维单 层空 芯机 织物 分 为三维 单层均 一型 空芯 机织物 和 三 维 单层 变化 型空 芯机 织物 。 １ 】 一 （） 为三 维单 层均 图 （） ６ 均
状 态下呈伸直状 态 ， 有利 于充分利 用纱 线的 固有特性 ， 高 提
构 件在外力作用下的尺寸稳 定性 。
（） 维单 层空芯机 织物 １三 三 维单 层空 芯 机织 物 的上 、 下板 面 层和 联结 层 围成 的
三维空芯织物[实用新型专利]
![三维空芯织物[实用新型专利]](https://img.taocdn.com/s3/m/4ee92ace0722192e4436f6ed.png)
专利名称：三维空芯织物
专利类型：实用新型专利
发明人：王晖,钱育胜
申请号：CN201720244965.4申请日：20170314
公开号：CN206635496U
公开日：
20171114
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种具有高弹性的三维空芯织物，包括，上层面、下层面及芯层；所述芯层由第一绒经及第二绒经同时与上层面和下层面交织形成；所述第一绒经选用玻璃纤维，所述第二绒经选用为高弹塑料丝。
本实用新型通过多材料复合使芯层站立性能更好，回弹性强。
三维空芯织具有结构弹性好，有良好的垂直支撑作用，在异型复合材料的成型方面具有较好的保型性。
用本实用新型复合增强的型材具有防腐蚀、抗压抗弯、减震性好、重量轻、物理机械性能优良等特点。
本实用新型尤其适用于储罐、天线罩、美化罩、轨道交通墙体等的复合成型。
申请人：南京泛锐克新材料科技有限公司
地址：210000 江苏省南京市秦淮区石鼓路98号22层H座
国籍：CN
代理机构：北京市金栋律师事务所
代理人：李萍
更多信息请下载全文后查看。
《三维机织物和三维织机3000字》
三维机织物和三维织机综述目录三维机织物和三维织机综述 (1)1.1三维机织物的研究现状 (1)（1）三维针织复合材料 (1)（2）三维编织复合材料 (1)（3）三维缝合复合材料 (2)（4）三维机织复合材料 (2)1.2三维机织物预制件的结构组织 (2)1.2.1正交组织 (2)1.2.2角联锁组织 (3)1.2.3三向交织组织 (3)1.3三维织机 (3)1.3.1国内外研究动态 (3)1.3.2织机的原理 (4)1.3.3织机的设计 (4)1.1三维机织物的研究现状今天，纺织材料正在蓬勃发展，并随着时间的推移而形成，它们取代了传统的金属、陶瓷，并被用于空间、航空和军事技术领域，并逐步拓展于汽车、船舶、机械和电子等。
复杂的三维结构，产生三维纤维的倾向，现在有各种不同的和非常有效的性能，形态具有可设计性，因此，三维纺织技术在国外迅速发展，国内也在努力研究。
现在我们所知道的的三维复合材料可分为三维针织、编织、缝合和三维机织。
（1）三维针织复合材料针织物特别适合作为深拉复合材料的增强结构，它还可以通过衬垫纱来制作结构稳定高的结构材料。
我们通过将针织物结构与针织物结构两两相结合，即可加强织物结构和针织物结构。
各种材料的开发能力和能量吸收能力都在显著提高，载荷和疲劳强度都在提高。
随着针织工业的快速发展，针织物做增强材料的市场占有率正逐年增高，且增长率最快。
针织技术、工艺、设备的改进和创新，使针织物具有更大范围的可设计性，在各个技术领域都受到了人们的高度关注和研究。
目前经编织物在三维针织物中占据绝大地位。
（2）三维编织复合材料编织是目前第一个用来制造三维复合材料预制件的纺织工艺，它是将两条以上的纱线在斜向或者纵向上相互交织，形成整体结构件。
在1960年以后就已经被应用。
三维编织复合材料具有高比强度、高比刚度、抗冲击韧性好等诸多优点，相比于层合复合材料制作工艺，这种三维编织结构非常适合高产结构生产。
空间技术和军备的主要领域现在将得到广泛应用。
