蓝电电池测试系统

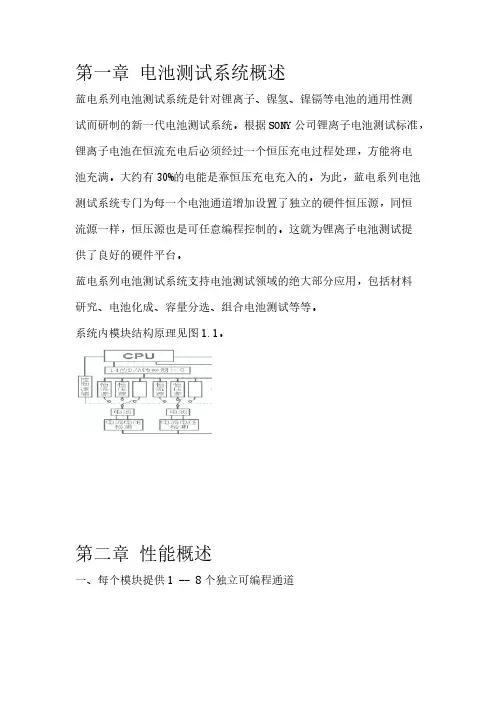

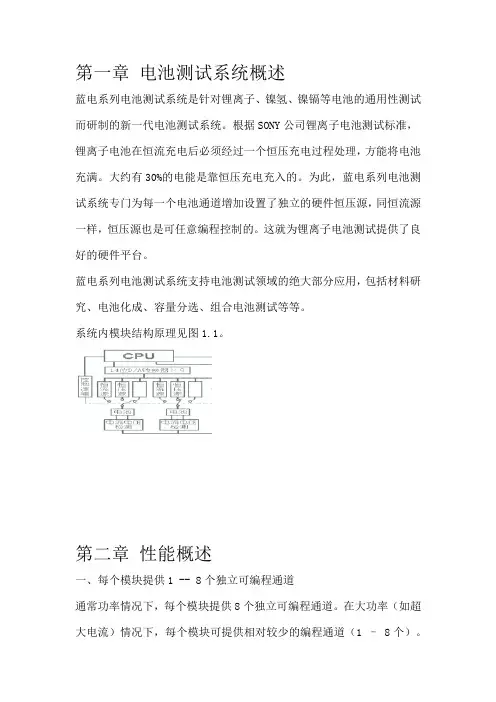

第一章电池测试系统概述

蓝电系列电池测试系统是针对锂离子、镍氢、镍镉等电池的通用性测试而研制的新一代电池测试系统。根据SONW司锂离子电池测试标准，锂离子电池在恒流充电后必须经过一个恒压充电过程处理，方能将电池充满。大约有30%勺电能是靠恒压充电充入的。为此，蓝电系列电池测试系统专门为每一个电池通道增加设置了独立的硬件恒压源，同恒流源一样，恒压源也是可任意编程控制的。这就为锂离子电池测试提供了良好的硬件平台。

蓝电系列电池测试系统支持电池测试领域的绝大部分应用，包括材料研究、电池化成、容量分选、组合电池测试等等。

系统内模块结构原理见图1.1 o

第二章性能概述

一、每个模块提供1 -- 8个独立可编程通道

通常功率情况下，每个模块提供8个独立可编程通道。在大功率（如超

大电流）情况下，每个模块可提供相对较少的编程通道（ 1 - 8个）模块内自带电源以及完整控制电路等，单个模块可独立工作。多个模块通过自带串口串联可以组成一个机柜，电池夹具可以以抽屉方式组合在机柜中。

每台计算机允许挂接8-16 个机柜（1024-2048 通道），以适应大规模的应用。对于每个独立通道，允许任意编程设定为恒电流充放电、恒电压充电以及恒功率放电、恒阻放电、静臵等工作模式；允许每个通道设定不同工作模式，通道之间完全独立，互不影响。

二、完善的可控性能蓝电系列电池测试系统具有强劲的强制跳转及参数重置功能，它允许用户在通道程控工作状态下对电池的工作参数进行在线修正。续接启动允许用户对已经停止的通道恢复运行（数据保持接续）。

三、支持在线修正电流电压精度通常，电子仪器在长时间使用（正常使用）后，由于元器件老化漂移等原因会导致精度降低。可以借此修正电流电压。四、支持辅助测试通道蓝电系列电池测试系统支持功能强大的辅助测试通道。辅助测试通道本身是一些功能比较单一的硬件设备，例如仅仅测量电压、温度或者压力信号等等。但系统控制软件可以按用户的实际需要（允许用户自由配臵）把各自独立的硬件系统用软件相互关联起来，从而极大地扩展仪器的功能。

六、完备的安全保护措施蓝电系列电池测试系统具有从硬件、下位机软件到上位机软件三级保护措施。其中上位机软件允许用户定义每个通道的过电压、欠电压、充电过电流、放电过电流、过充容量、过放容量等参数值。

七、简单有效的测试数据备份管理蓝电系列电池测试系统既支持用户随时备份指定的测试数据，也支持用户在启动通道时设臵数据备份预约一旦通道工作完成自动备份数据（备份目录由用户自由设定）。支持通道统一编号管理。

九、强大的数据及图形处理功能蓝电系列电池测试系统上位机软件使用图形-- 数据一体化窗口, 可直接处理数据容量几乎无限制（可达数亿个采样点）。十、独特的“电池配组”功能蓝电系列电池测试系统的“电池配组”功能使用了非常复杂的算法，并且为此建立了相应的数学模型，应该说有坚实的理论基础，在业内是开拓性的。其配组结果几乎无可挑剔。同时，算法具有非常大的弹性，很容易根据用户的要求继续扩展和完善。

十一、可靠高效的通信协议及同时驱动多串行口蓝电系列电池测试系统全新的通信协议不仅效率极高，而且更可靠------------- 绝对避免下位机通道

与上位机显示状态不一致问题。另外，软件具备同时驱动多达10 个标准串行通信口的能力。多串口的使用，既成倍地提高了通信速率，也极大的扩充了单台计算机的驱动能力。

十二、记录完整的测试过程蓝电系列电池测试系统不仅全面完整地记录测试数据，而且对测试过程也进行了完备的记录。

十三、测量电压可高达300V

通常情况下，我们提供-5V -- +5V 的电压测量范围。对于组合电池测量，根据用户需求可以提供高达10V、15V、24V、36V直至300V的测量

电压。对于5V量程，测量误差仅为1-2mV

十四、控制电流可高达80A

通常情况下，我们提供-1.5A -- +1.5A 的电流输出范围。根据用户需

求可以提供高达3A、5A、10A、60A的控制电流。对于从事材料研究的用户，我们提供10mA量程的电池测试系统，最小电流可小到0.01mA

另有一款1mA量程的电池测试系统，最小电流可到 1 口A o

第三章硬件连接

一、机箱前后面板示意图（图3.1 ）

①电源开关

②电源及状态指示灯③通道工作指示灯④电池检测端口插座⑤单元编号标识⑥电源插座⑦通信口插座

⑧通信口插座（同⑦）

红（大）

红（小）

电池

黑（小）

黑

（大）

（图

3.1 ）

、机箱上的电池检测端口插座示意图

①连接电压检测极的正极②连接电流输出回路的正极③连接电流输出回路的负极④连接电压

检测针的负极三、电池夹具使用说明

1、鳄鱼夹具（含大电流设备使用的夹具）

每套夹具有大、小各2个鳄鱼夹，分为红、黑2种颜色（如图3.3 ）。其中：

大红鳄鱼夹为电流输出正极，小红鳄鱼夹为电压检测正极，使用时与电池正

极相连。

大黑鳄鱼夹为电流输出负极，小黑鳄鱼夹为电压检测负极，使用时与电池负

极相连。

[ 提示] 测试中使用参比电极（即三电极）时，如何连接？

•由于大红鳄鱼夹和大黑鳄鱼夹组成电流回路，因而，大红夹接正极，大黑夹

接负极。

•小红鳄鱼夹和小黑鳄鱼夹组成电压检测回路，因而，应连接工作电极和参比电极。

对于正极材料：小红夹接工作电极（正极），小黑夹接参比电极。此时，电压检测值正常。

对于负极材料：小红夹接参比电极，小黑夹接工作电极（负极）。此时，

电压检测值反相。
