叶片地空气动力学基础
空气动力学及其应用

空气动力学及其应用概述:空气动力学是研究空气对物体运动的影响的科学。
它在各个领域都有广泛的应用,包括航空航天、汽车工程、风力发电等。
本文将介绍空气动力学的基本原理及其在实际应用中的一些例子。
一、空气动力学的基本原理空气动力学研究的对象是空气流动对物体运动的影响。
其中,流体力学和动力学是空气动力学的两个基本分支。
流体力学主要研究流体的运动规律,动力学则探究力对物体运动的影响。
1. 流体力学流体力学分为两个分支:静力学和动力学。
静力学研究的是静止流体的力学性质,而动力学研究的是流体的运动特性。
在空气动力学中,我们主要关注的是流体的动力学性质,即液体或气体的流动过程。
2. 动力学动力学是研究运动物体的力学原理。
在空气动力学中,我们需要考虑物体在空气中移动时所受到的阻力、升力和推力等因素。
其中,阻力是空气对物体运动的阻碍力,而升力是物体在空气中产生的向上的力,推力是物体在空气中产生的向前的力。
二、空气动力学的应用空气动力学在各个领域都有重要的应用,下面将介绍其中一些常见的应用领域。
1. 航空航天工程航空航天工程是空气动力学的典型应用领域之一。
在飞机的设计和制造过程中,空气动力学原理被广泛应用。
例如,空气动力学可以帮助设计机翼的形状和尺寸,以达到减小阻力、增加升力的目的。
此外,空气动力学还能够帮助优化飞机的外形和气动布局,提高飞行稳定性和操纵性能。
2. 汽车工程空气动力学在汽车工程中也有重要的应用。
通过减小汽车的阻力,可以提高汽车的燃油经济性和行驶稳定性。
例如,在汽车外形设计中,空气动力学原理可以指导优化车身的流线型,减小车身与空气之间的阻力。
同时,空气动力学还可以帮助优化车辆底部的空气动力学布局,减小底部的气流阻力。
3. 风力发电风力发电是一种利用空气动力学原理的可再生能源技术。
风力发电机的叶片利用风的流动产生动力,并通过转子变速器将动力转化为电能。
在风力发电机的设计和优化中,空气动力学的原理被广泛应用。

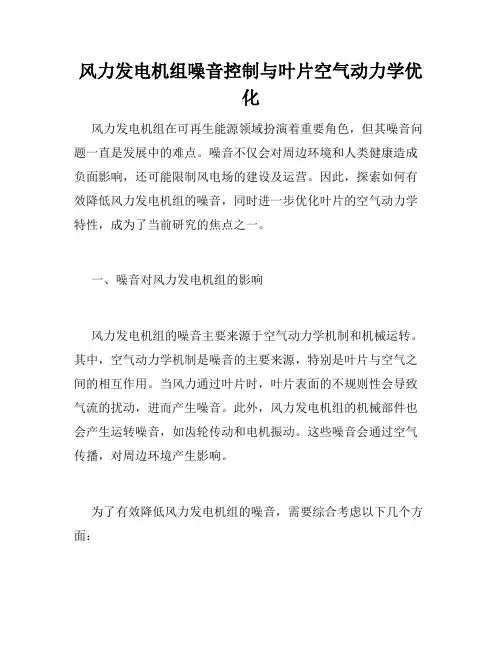

风力发电机组噪音控制与叶片空气动力学优化

风力发电机组噪音控制与叶片空气动力学优化风力发电机组在可再生能源领域扮演着重要角色,但其噪音问题一直是发展中的难点。
噪音不仅会对周边环境和人类健康造成负面影响,还可能限制风电场的建设及运营。
因此,探索如何有效降低风力发电机组的噪音,同时进一步优化叶片的空气动力学特性,成为了当前研究的焦点之一。
一、噪音对风力发电机组的影响风力发电机组的噪音主要来源于空气动力学机制和机械运转。
其中,空气动力学机制是噪音的主要来源,特别是叶片与空气之间的相互作用。
当风力通过叶片时,叶片表面的不规则性会导致气流的扰动,进而产生噪音。
此外,风力发电机组的机械部件也会产生运转噪音,如齿轮传动和电机振动。
这些噪音会通过空气传播,对周边环境产生影响。
为了有效降低风力发电机组的噪音,需要综合考虑以下几个方面:1. 叶片空气动力学优化叶片是风力发电机组中最关键的部件之一。
优化叶片的空气动力学特性,可以降低噪音产生的概率。
例如,通过减小叶片的表面不平整度,改善叶片的气动性能,可以减少气流扰动,从而减少噪音产生。
此外,叶片的形状和尺寸也会对噪音产生影响。
采用合适的叶片曲线以及适当的扭曲角度,可以降低噪音的产生。
同时,考虑在叶片表面覆盖吸声材料,也是一种有效的降噪方法。
2. 风力发电机组布局优化风力发电机组的布局也会对噪音产生影响。
合理布置风机之间的间距和相对位置,可以减少相邻风机叶片之间的相互干扰,从而降低噪音的产生。
此外,选择合适的机位和风向角度,也可以降低噪音对周边环境的传播。
3. 噪音控制技术除了优化风力发电机组结构和布局,采用先进的噪音控制技术也是降低噪音的有效手段。
例如,采用主动噪音控制技术,通过反馈和控制系统,实时调整风力发电机组的运行状态,以减少噪音的产生。
此外,也可以考虑采用隔声罩等辅助设备,将噪音限制在发电机组内部,减少对外部环境的影响。
二、叶片空气动力学优化叶片的空气动力学特性对风力发电机组的性能和噪音都有很大影响。
风力发电叶片转动原理

风力发电叶片转动原理风力发电是一种利用风能将其转化为电能的可再生能源技术。
而风力发电的核心部件就是叶片。
叶片的转动是风力发电机能够产生电能的基础,下面我们将详细介绍风力发电叶片转动的原理。
一、叶片的结构与材料风力发电叶片通常由复合材料制成,如玻璃纤维和碳纤维混合而成的复合材料。
这种材料具有轻质、高强度和耐腐蚀等优点,可以满足叶片在风中长时间运行的需求。
叶片的结构通常呈现出空气动力学的形状,即前缘较厚,后缘较薄。
这种设计可以减小空气的阻力,提高风力发电机的效率。
叶片的形状也是根据复杂的气流条件进行优化设计的,以便更好地适应不同风速和风向的工作环境。
二、叶片的转动原理当风吹过叶片时,由于气流的作用,叶片上下表面的压力分布不均。
根据伯努利定律,气流在叶片的上表面流速较快,压力较低,而在下表面流速较慢,压力较高。
这就产生了一个向上的升力,使得叶片受到一个向上的力,从而开始转动。
由于叶片的扭转结构,即叶片的根部较硬,逐渐向叶片的末端变软,使得叶片在风中受到的力不断改变方向。
这种扭转结构能够使得叶片在不同风速下都能够保持较高的效率。
三、叶片转动与发电机的连接叶片转动产生的机械能需要通过传动系统传递给发电机,进而转化为电能。
传动系统通常由主轴、齿轮和发电机组成。
当叶片转动时,主轴也会随之转动,通过齿轮的传动作用,将叶片的转动速度提高,并传递给发电机。
发电机利用叶片转动带来的机械能,通过电磁感应原理将其转化为电能。
四、风向的调整与控制为了使风力发电机能够在不同风向下都能够工作,通常在风轮前方设置一个风向调整装置。
这个装置可以通过感应风的方向来调整整个风轮的转向,使其始终面向风的方向。
这样可以最大程度地利用风能,提高发电效率。
为了保护风力发电机免受过大的风速和风向的影响,通常在风力发电机上设置风速传感器和控制系统。
当风速过大或风向异常时,控制系统会自动调整叶片的角度,或者直接停止运行,以保护整个系统的安全运行。
总结起来,风力发电叶片转动的原理是通过气流的作用,使叶片产生向上的升力,从而开始转动。
叶片空气动力学特性研究及其在风电系统中的应用

叶片空气动力学特性研究及其在风电系统中的应用随着新能源的快速发展,风力发电成为了主流的可再生能源之一。
风力发电的核心部件为风力发电机组,其中叶片是发电机组的核心部分。
本文将探讨叶片的空气动力学特性以及其在风电系统中的应用。
一、叶片的空气动力学特性1.1 叶片的基本结构风力发电叶片是由多个叶片片段组成的,可以分为前缘、后弧线和叶片尖端三部分。
其中前缘是叶片进风端,其宽度较窄;后弧线是叶片出风端,其宽度较大。
叶片的长度和宽度一般会随着风力发电机的容量和风场的不同而有所差异。
1.2 叶片的运动状态在叶片的设计中,需考虑其在各种风速下的运动状态。
一般而言,叶片可以分为三个阶段:起动阶段、定常阶段和停机阶段。
在高速风区,叶片处于起动阶段;在设计风速区,叶片处于定常阶段;在极端风区,叶片处于停机阶段。
针对不同风速下的运动状态,需要对叶片进行不同的设计。
1.3 叶片的空气动力学特性叶片的空气动力学特性是指叶片在风场中运动时所受到的空气阻力和动力。
叶片的对流和湍流效应,以及翼型、叶片倾角、攻角和扭曲角等因素都会影响叶片的空气动力学特性。
因此,在设计叶片时,需要对这些因素进行深入研究。
二、叶片的材料和制造工艺在叶片的制造中,需要选择合适的材料和制造工艺。
传统的叶片材料有玻璃钢、碳纤维等,而新型复合材料也逐渐被应用到叶片的制造中。
制造工艺一般包括手工铺装、模压、挤出和复合等方式。
制造工艺的选择对叶片的质量、成本等方面都会有影响。
三、叶片在风电系统中的应用叶片是风力发电机组的核心部分,其空气动力学特性的优化对提高发电效率至关重要。
针对叶片的优化,可以采用数值模拟、试验等方法进行研究和优化。
此外,还可以通过改变叶片的长度、倾角、翼型等方式来提升叶片的性能。
除了优化叶片设计外,叶片在风电系统中还可以发挥其他作用。
例如,在风电场运行中,风向和风速会不断变化,需要根据实际情况调整叶片的姿态角度以获取最佳风能发电效果。
此外,还可以通过安装监测设备来实现对叶片状态的远程监测和管理,从而提高叶片的使用寿命和安全性能。
电风扇叶片的原理

电风扇叶片的原理
电风扇叶片利用空气动力学原理进行工作。
当电风扇开启时,电机会带动叶片高速旋转。
旋转的叶片在空气中产生强风,并将空气推向前方。
这是因为叶片的设计和旋转产生了气流,通过叶片的形状和旋转速度,达到了增加风量和风速的效果。
叶片的形状是关键。
一般来说,电风扇的叶片呈弯曲的平面状,类似于扁圆形,且向外凸出。
这种形状能够更有效地将空气捕捉并推动。
同时,叶片通常也有弯度,这样可以增加风力和风的流动速度。
旋转速度也是影响风量和风速的因素。
叶片高速旋转时,可以更大程度上推动空气,产生更强的风力。
因此,电风扇的电机必须具备足够的功率,以达到高速旋转的要求。
除了以上两个因素,电风扇的外壳设计也起到了重要作用。
外壳通常具有网格状结构,这样能够提供足够的空间,使得流过叶片的空气能够顺畅地离开。
另外,外壳还起到保护叶片以及安全使用的作用。
总的来说,电风扇叶片的原理是利用叶片的形状和旋转速度,通过推动空气产生风力。
这样能够带走周围的热量,使人感到凉爽。
空气动力学技术在风力发电机叶片设计中的应用

空气动力学技术在风力发电机叶片设计中的应用风力发电机是一种非常具有发展潜力的新能源。
而其核心部件——叶片的设计则对于风力发电机的高效性、经济性、可靠性等方面至关重要。
而空气动力学技术对于叶片设计的应用,则能够提高风力发电机的发电效率,从而更好地满足能源需求,节约资源。
1. 空气动力学技术的定义与基本原理空气动力学技术是指研究流体(空气)在单位时间内通过流动的方式对于物体产生的力的规律或现象的技术。
它的基本原理是通过实验手段和数学模型对流体运动的速度和流量进行分析研究,从而更好地理解流体的运动规律,并应用这些规律于风力发电机的叶片设计中。
2. 空气动力学技术在风力发电机中的应用在风力发电机的叶片设计中,空气动力学技术主要应用在以下方面:1. 叶片形状优化空气动力学技术能够帮助设计者分析叶片的流场分布、气动特性及其对风力发电机发电效率的影响,从而通过优化叶片形状,改善风力发电机的发电效率。
2. 叶片材料选择由于叶片在高速运动的情况下需要承受很大的拉力和扭矩,因此选用合适的材料对于风力发电机的可靠性和寿命也至关重要。
空气动力学技术可以对叶片使用的材料进行分析,提供材料的适用性和优缺点,并建议叶片制造商在材料选择上做出合理的抉择。
3. 噪声控制风力发电机叶片在高速旋转时会发出噪音,影响了风力发电机的性能。
空气动力学技术可以针对叶片设计进行优化,提高叶片的气动特性,从而减小发电机的噪音。
4. 非定常气动特性分析除了在静态情况下对叶片进行分析,空气动力学技术还可以通过非定常气动流动分析,探讨叶片在旋转的情况下的动态响应特性,从而优化叶片的设计,提高其适应性和可靠性。
3. 空气动力学技术在风力发电机叶片设计中的局限性虽然空气动力学技术在风力发电机叶片设计中发挥着重要作用,但是其应用也存在局限性。
主要包括以下方面:1. 受限于计算机硬件条件空气动力学技术的应用需要计算大量复杂的流场分布和气动特性数据,因此需要大量的计算机硬件支持,这对于一些软件开发商和设计者来说是一大挑战。
空气动力学中的叶片轮廓曲面设计与优化分析

空气动力学中的叶片轮廓曲面设计与优化分析在各种飞机和车辆的设计过程中,空气动力学是一个至关重要的领域。
叶片是其中一个重要的元素,充当了机翼、螺旋桨、涡轮机等设备中关键的作用。
叶片的轮廓曲线设计和优化可以有效地提高设备的性能和使用寿命,同时减少燃油消耗和废气排放。
在这篇文章中,将会讨论叶片轮廓曲面设计和优化的一些方法和技术。
1. 叶片轮廓曲线的形式和特征在叶片的设计和制造中,轮廓曲线是关键的设计因素。
通过轮廓曲线的设计,可以控制空气动力学和机械性能,从而提高叶片的效率和使用寿命。
叶片轮廓曲线通常由一系列基本曲线和控制点组成。
在基本曲线中,常用的有贝塞尔曲线、NURBS曲线、B 样条曲线等,而控制点则用于控制曲线的形状和位置。
叶片轮廓曲线的形状和特征与叶片的作用有关。
比如,在飞机的机翼中,轮廓曲线的形状和位置将影响到机翼的升力和阻力,而在涡轮机中,轮廓曲线的形状和位置则将影响到叶轮的压力和流量。
同时,轮廓曲线也需要考虑到叶片的结构特点,如叶片的厚度、材料和支撑结构等。
2. 叶片轮廓曲线设计的方法为了设计出高效的叶片轮廓曲线,通常需要采用逐步优化的方法。
首先需要考虑的是叶片的基本形态,即决定叶片长度、形状和位置的因素。
这可以通过风洞实验、数值模拟和经验公式等方法进行分析和评估。
在基本形态确定后,接下来需要考虑叶片轮廓曲线的具体形状和特征。
这时可以采用手动设计或计算机辅助设计的方法。
手动设计依赖于设计人员的经验和直觉,以及基于手绘图或模型的简单分析。
计算机辅助设计则采用了CAD和CAE等工具,能够更准确地计算和评估轮廓曲线的效果和性能。
在设计过程中,需要考虑到叶片的工作条件和使用环境。
比如在高速旋转的涡轮机叶片中,轮廓曲线的形状和位置需要考虑到离心力和惯性力等因素。
而在低速输送机的叶片中,则需要考虑轮廓曲线的适应性和耐用性。
3. 叶片轮廓曲线优化的方法在设计出初步的叶片轮廓曲线后,还需要进行优化。
这可以采用多种不同的方法和技术。
风机叶轮空气动力学

前言
• 风力发电的原理是利用风力带动风机叶轮旋转 (风能转换成机械能),再通过传动轴驱动发电 机产生电能(机械能转换成电能)。因此,风机 叶轮效率的高低直接影响了发电系统产生电能的 多寡。 • 本次课程将对风机叶轮系统涉及的主要空气动力 学理论和技术作一简单介绍,以供参考。 一、 影响风机性能的重要几何参数 二、风机叶片性能分析技术 三、风机叶片上的流场控制装置
它充分考虑了尾迹对自身的作用和叶片与尾迹之间的相互干扰因此它是一种更准确且物理上正确的方法涡流理论风机叶片上的流场控制装置涡流发生器涡流发生器通常安装在叶片的吸力面距离前缘1530弦长处借由延缓分离流的发生而提高最大升力但同时也使得阻力增加
叶轮空气 动力简介
朱雨 2008.02
新疆金风科技股份有限公司
翼型的气动特性
• 边界层的影响 翼型的气动特性和翼型表面的边界层密切相 关。在低雷诺数下,翼型表面从层流边界发展为 完全分离和失速;在中雷诺数下,翼型表面从层 流边界层经过分离气泡,再附着发展为湍流边界 层;在高雷诺数下,翼型表面从层流边界经过转 捩发展为湍流边界层。 不同的边界层发展情况对翼型的气动特性,特 别是阻力特性有较大的影响。尤为显著。
CFD方法
涡流理论
• 涡流理论在广义上,包括两个问题: 内部问题:通过叶片模型对叶片涡系的分析; 外部问题:通过尾迹模型对叶轮尾迹的分析。 • 外部问题一直是涡流理论的关注重点。其关键就 在于叶轮尾迹模型的选取。一般地,叶轮尾迹模 型可归纳为: 固定尾迹模型 预定尾迹模型 自由尾迹模型
涡流理论
风机叶轮性能分析技术
尽管作了准二维的假设,但是通过对叶素迎角 的修正,叶素理论考虑了旋翼的非均匀诱导入流 的三维效应。换言之,旋翼诱导速度不再假定是 均匀分布的;从而,能更真实地反映诱导速度沿 半径和方位角的变化。
风力发电机组叶片设计原理研究

风力发电机组叶片设计原理研究随着对可再生能源的需求日益增长,风力发电作为一种清洁、可持续的能源形式受到了广泛关注。
在风力发电机组中,叶片是转换风能为机械能的核心部件。
因此,叶片的设计和性能对于风力发电机组的有效运行和高效能量转换具有至关重要的作用。
一、风力发电机组叶片的基本结构风力发电机组主要由塔架、转子、发电机以及叶片等组成。
而叶片是最为关键的部件,其主要作用是通过捕获风的能量并将其转换为机械能。
叶片通常由复合材料制成,具有一定的柔韧性和刚性。
叶片的设计需要综合考虑气动性能、结构强度、材料特性以及成本等因素。
二、叶片的气动性能设计原理1. 叶片的气动外形设计叶片的气动外形设计是指通过外形的优化来提高叶片的气动性能。
一般情况下,叶片的外形呈现出弯曲的特点,这有利于增加叶片的面积,并提高叶片对风的捕获效果。
此外,叶片的前缘和后缘也需要进行适当的设计,以减小阻力和噪音。
2. 叶片的空气动力学设计叶片的空气动力学设计是指通过几何参数和气动参数的优化,使其在风力荷载下保持较好的稳定性和动态特性。
在设计过程中,需考虑叶片的扭转角度、截面形状、厚度分布等参数,以及流场的响应和控制。
三、叶片的结构强度设计原理1. 叶片的结构形式设计叶片的结构形式设计是指通过选择合适的材料和结构形式来满足叶片在风力荷载下的结构强度要求。
常见的叶片结构形式有直桨叶片和弯曲叶片两种。
直桨叶片适用于小型和中型风力发电机组,而弯曲叶片适用于大型风力发电机组。
2. 叶片的材料选择和布局设计叶片的材料选择需要考虑材料的强度、耐疲劳性能以及可加工性等因素。
常用的叶片材料有玻璃纤维增强塑料(GRP)、碳纤维复合材料(CFRP)等。
此外,叶片的布局设计也是叶片结构强度设计的重要内容,通过合理的布局设计可以提高叶片的整体强度和稳定性。
四、叶片设计的优化方法1. 数值模拟方法数值模拟方法是一种常用的叶片设计优化方法,通过建立叶片的数学模型,利用计算流体力学(CFD)方法对叶片的气动性能和结构强度进行分析和优化。
叶片空气动力基础

Cl 是升力系数
v 是气体的流速, 单位是 m/s
c 是翼型弦长, 单位是 m
l 是叶片长度, 单位是 m
计算示例1:有一个低阻型叶片,长度为8m,宽度(弦长)为1m,空 气流动速度是20m/s,攻角为8度,求其升力:
根据低阻型叶片曲线当攻角为8度时 Cl 为1.2,
Fl=0.5*ρ*Cl*v*v*c*l Fl=0.5*1.23*1.2*20*20*1*8=2361.6
这是正常的工作状态,有较大的升力且阻力很小。但翼型并不是在任 何情况下都能产生大的升力。如果攻角 α 大到一定程度,气体将不再附 着翼型表面流过,在翼型上方气流会发生分离,翼型前缘后方会产生涡 流,导致阻力急剧上升升力下降,这种情况称为失速。见下图
翼型什么时候开始Biblioteka 速,下面是这种翼型的升力系数与阻力系数随攻
设外来风速 v=8m/s,叶尖速比 λ=4,用 MATLAB 软件计算翼型在一周
中各位置的相对风速。在下图中将显示计算结果,图中下方蓝线是攻角 变化曲线,上方绿线是对应的相对风速曲线,由于翼型在180度与360度 位置时的风速 v 比8m/s 略小,故对上述相对风速曲线略作修整。
从图中看到叶片在0度时的相对风速最大,在180度时的相对风速最 小。攻角与相对风速决定升力的大小,在下面将计算各位置的升力的切 向力大小。
也有些垂直轴风力机产品采用有弯度翼型,既有向外弯的也有向内弯 的,下面简析一下其理由。
向外弯的翼型 首先看看向外弯的翼型,见图2,因为风通过垂直轴风力机上风面做 功后风速会降低,由于风功率与风速三次方成正比,到下风面对叶片作 用力要小不少,风轮的上风面是主要做功面,下风面是次要做功面。为 尽量发挥叶片在上风面的做功能力,就采用有弯度翼型,而且弦线与切 线方向有夹角 θ。
《空气动力学》课件

未来挑战与机遇
环境保护需求
新能源利用
随着环境保护意识的提高,对空气污 染和气候变化的研究需求增加,这为 空气动力学带来了新的挑战和机遇。
新能源的利用涉及到流动、传热和燃 烧等多个方面,需要空气动力学与其 他学科合作,共同解决相关问题。
航空航天发展
航空航天领域的发展对空气动力学提 出了更高的要求,需要不断改进和完 善现有技术,以满足更高性能和安全 性的需求。
04
翼型与机翼空气动力学
翼型空气动力学
翼型概述
翼型分类
翼型是机翼的基本截面形状,具有特定的 弯度和厚度。
根据弯度和厚度的不同,翼型可分为超临 界、亚音速和超音速翼型等。
翼型设计
翼型与升力
翼型设计需考虑气动性能、结构强度和稳 定性等多个因素。
翼型通过产生升力使飞机得以升空。
机翼空气动力学
01
机翼结构
课程目标
掌握空气动力学的基本概 念和原理。
提高分析和解决实际问题 的能力。
了解空气动力学在各领域 的应用和发展趋势。
培养学生对空气动力学的 兴趣和热爱。
02
空气动力学基础
流体特性
01
02
03
04
连续性
流体被视为连续介质,由无数 微小粒子组成,彼此之间存在
相对运动。
可压缩性
流体的密度会随着压力和温度 的变化而变化。
《空气动力学》PPT课件
目 录
• 引言 • 空气动力学基础 • 流体动力学 • 翼型与机翼空气动力学 • 空气动力学应用 • 未来发展与挑战
01
引言
主题介绍
空气动力学:一门研 究空气运动规律和空 气与物体相互作用的 科学。
课件内容涵盖了基础 理论、应用实例和实 验演示等方面。
叶片的空气动力学基础

叶片的空气动力学基础在风力机基础知识一节中介绍过叶片的升力与阻力基本知识,本节将进一步介绍相关理论知识。
在风力机基础知识一节中已作介绍的不再重复,仅介绍有关内容的提高部分。
常用叶片的翼型由于平板叶片攻角略大就易产生气流分离,阻力增大;平板的强度也很低,所以正式的叶片截面都是流线型的,即使有一定厚度阻力也很小。
图1是一幅常见翼型的几何参数图,该翼型的中弧线是一条向上弯曲的弧线,称这种翼型为不对称翼型或带弯度翼型,比较典型的带弯度翼型为美国的NACA4412。
图1--翼型的几何参数当弯度等于0时,中弧线与弦线重合,称这种翼型为对称翼型,图2是一个对称翼型,比较典型的对称翼型为美国的NACA0012。
图2--对称翼型的几何参数图3是一个性能较好的适合风力机的低阻翼型,是带弯度翼型,在水平轴风力机中应用较多。
图3--带弯度的低阻翼型翼型的升力原理有关翼型的升力原理解释有多种,归纳起来主要依据是基于牛顿定律的气流偏转产生反作用力与基于伯努利原理的气流速度不同产生压差两个原理,我们结合这两个原理对翼型的升力作通俗的解释。
带弯度翼型在攻角为0度时的升力与阻力图4是一个带弯度翼型在攻角为0度时的流线图与压强分布图,左图是该翼型的流线图,由于翼型上下面不对称,气流在上下面的流动状态也不同。
翼型上表面是凸起的,通道截面减小,气流的流速会加快,另一个原因是凸起的表面使翼型后面的气压有所减小,前后的压差使得气流速度加快,特别是翼型上表面前端流速较快。
翼型下表面较平,多数气流基本是平稳流过,由于由于上表面前端高速气流产生低压的吸引,翼型前端气流都向上表面流去,造成靠下表面的气流通道加宽,导致靠近下表面的气流速度有所下降。
这样流过上表面的气流速度要比下表面快,根据伯努利原理,流速快的地方压力比流速慢的地方压力小,也就是说翼型下方压力大于上方,压力差使翼型获得一个向上的力Fl,所以说带弯度翼型在攻角为0度时也会有升力。
图4--翼型在攻角为0度时的流线图与压强分布图图4右图是该翼型的压力分布图,图中翼型上部分浅绿色区域内的绿色箭头线是上表面的压力分布,箭头线的长短与方向表示该点的压力值大小与方向,当压力与周围气压相同时值为0,比周围气压低是负值,比周围气压高是正值。
空气动力学原理

叶片与轮毂刚性联结。
失速控制主要是通过确定叶片翼型的扭 角分布,使风轮功率达到额定点后,减少 升力提高阻力来实现的。 在一般运行情况下,风轮上的动力来源 于气流在翼型上流过产生的升力。由于风 轮的转速恒定,风速增加叶片上的迎角随 之增加,直到最后气流在翼型上表面分离 而产生脱落,这种现象称为失速。
• 圆柱表面的压强分布
2、翼型受力 分析
环流的存在 导致了叶片的 工作。
F—翼叶上受的气动力,与翼弦AB垂直; FL—作用在风轮旋转平面上升力; FD—作用在垂直风轮旋转平面上阻力。
翼型绕流图画
0迎角绕流 (a) 0 (a) 00迎角绕流
(b) 50迎角绕流
(c) 150迎角绕流
方气流的吸力,这些力可用一个合力来表 示,该力与弦线(翼片前缘与后缘的连线) 的交点即为翼片的压力中心。对于普通薄 翼型,在攻角在5至15度时,压力中心约在 翼片前缘开始的1/4的位置。
翼的俯仰力矩
M
1 2 A L C v M 2
翼的俯仰力矩系数
C
L-翼的弦长
M
M 1 2 A v L 2
由图可知: 切点处升阻比最大
cot CL / CD
叶素弦长、安装角 在叶尖(r>0.8R)选用最佳安 装角,靠近叶跟处增大攻角来 减小弦长,且功率下降不多。
叶片翼型的空气动力学基础
1、叶片翼型几何参数: (1)翼的前缘; (2)翼的后缘; (3)翼弦; (4)翼的上表面 (5)翼的下表面 (6)翼的最大厚度h (7)叶片安装角
升力系数 阻力系数 总的空气动力系数
CL
C
风力发电机组叶片空气动力学分析与优化

风力发电机组叶片空气动力学分析与优化叶片是风力发电机组中最关键的组成部分,它们直接负责将风能转化为机械能。
因此,对叶片的空气动力学性能进行分析和优化对提高风力发电机组的效率至关重要。
在本文中,我们将深入探讨风力发电机组叶片的空气动力学分析与优化方法,以实现更高效的能源转换。
首先,我们需要了解叶片在风的作用下所经历的关键动力学效应。
在风力发电机组运行时,叶片受到来自风的气流的冲击和压力差力的影响。
为了更好地理解这些效应,我们可以使用数值模拟工具,如计算流体力学(CFD)方法,来模拟和分析叶片在不同风速下的空气流动情况。
借助CFD方法,我们可以获得叶片受到的主要力,如升力、阻力和扭矩。
了解这些力的大小和方向,对于设计出具有良好空气动力学性能的叶片至关重要。
通过对这些力的详细分析,我们可以确定叶片的最佳设计参数,如弯曲程度、扭矩分布和厚度分布等。
此外,我们还可以使用CFD方法来研究叶片表面的压力分布。
通过分析叶片表面上的压力分布情况,我们可以了解到是否存在压力分布不均匀的问题,并找出可能导致这种情况发生的原因。
进一步优化叶片的表面压力分布,可以减小阻力和提高转矩,从而提高风力发电机组的整体效率。
在优化叶片空气动力学性能时,考虑到不同的工作条件和环境因素也非常重要。
风的速度、密度和方向等变量,以及叶片的材料和结构对叶片的性能影响巨大。
因此,在叶片设计过程中,我们必须综合考虑这些因素,并找出最佳的设计方案。
为了优化风力发电机组叶片的空气动力学性能,我们可以采用多个方法。
首先,通过改变叶片的形状和参数,如弯曲度、扭矩分布和厚度分布等,可以改变叶片所受到的力的大小和方向。
其次,调整叶片的表面光滑度和涂层材料,可以减小阻力并改善叶片的空气动力学性能。
此外,合理设计叶片的结构,如材料的选择和叶片的连接方式,也可以提高叶片的强度和刚度,进而提高风力发电机组的整体性能。
除了以上方法,我们还可以使用基于遗传算法和人工神经网络的优化算法,来寻找叶片的最佳设计方案。
升力风扇的基本原理是

升力风扇的基本原理是升力风扇的基本原理可以从以下几个方面进行阐述:一、升力风扇的结构升力风扇由电机、叶片系统、外壳组成。
电机带动叶片高速旋转,当叶片旋转时,利用叶片特殊的空气动力学设计,可以产生向下的推力来抵消风扇自身的重量,使风扇产生升力而悬停在空中。
二、叶片的空气动力学原理升力风扇叶片具有特殊的翼型设计,翼型上表面较下表面更饱满,当叶片旋转时,上下表面会形成不同的空气动力效应。
上表面空气流速较快,按照伯努利方程,流速较快则压强较小。
下表面空气流速较慢,压强较大。
这样上表面与下表面就形成了压力差,向下的压力推力就成为了升力。
三、影响升力的主要因素(1)旋转速度。
旋转速度越快,叶片周速越大,升力也越大。
(2)叶片倾斜角。
倾斜角度越大,可以产生较大的升力。
(3)叶片弯曲度。
弯曲度越大,升力效果越好。
(4)叶片质量。
叶片质量应尽可能轻,以减小重量带来的负荷。
(5)电机功率。
电机功率应匹配叶片需求,提供足够大的推力。
四、提高升力风扇效果的方法(1)优化叶片设计,采用较大的翼型、合理的弯曲度、较大的螺距角。
(2)提高电机功率密度,使用轻量化材料减轻叶片自重。
(3)采用先进的电机控制系统,精确控制电机转速,充分利用升力。
(4)设置俯仰和滚转控制系统,按需调整叶片倾斜角。
(5)结合风速传感器,自动调节叶片倾角,利用风力产生额外升力。
五、升力风扇的典型应用(1)无人机。
利用升力实现垂直起降和悬停。
(2)风扇船。
利用升力使船体浮起,减轻水面的阻力。
(3)风力发电。
设置在高处,利用升力减轻塔架重量需求。
(4)空中广告。
利用升力在空中展示广告牌。
(5)消防监测。
悬停在高处进行火场监测。
(6)空中摄影。
进行高空摄影或摄像。
总之,升力风扇通过叶片的空气动力学原理产生升力,可以进行无地面依附的空中悬停,在许多领域有很好的应用前景。
这就是升力风扇的基本工作原理。
空气动力学在风力发电机叶片设计中的应用研究

空气动力学在风力发电机叶片设计中的应用研究近年来,随着环保理念逐渐深入人心,风力发电作为一种清洁能源正受到越来越多的关注。
而风力发电机的关键部件——叶片的设计优化,也成为了研究的热点。
其中,空气动力学在风力发电机叶片设计中的应用研究尤为重要。
一、什么是空气动力学?空气动力学是研究物体在空气中运动时所受到的力学和热学影响,其中包括气体流动、气体力学、气体动力学、气动加热等多个学科。
在风力发电机叶片设计中,空气动力学的应用主要是研究气体流动,特别是对于风力发电机叶片表面的压力分布和气流流动情况的研究。
二、风力发电机叶片设计中的空气动力学应用在风力发电机叶片设计中,空气动力学应用研究主要包括以下几个方面:1、气动良好性研究气动良好性是指风力发电机叶片表面对于气流流动的阻力、摩擦等可控因素的掌控能力,也是指叶片表面对于气流流动的稳定性、减振性等实际表现。
对于风力发电机的叶片设计而言,气动良好性研究非常重要,它能够影响到风力发电机整个系统的性能表现。
气动良好性对于叶片表面的放置定位,以及叶片整体的几何参数选取都有较大的影响。
2、叶片尺寸和形状优化在风力发电机的叶片设计中,叶片的尺寸和形状都是十分关键的参数,直接影响到风力发电机的转速、输出功率以及漏电等参数。
因此,优化叶片尺寸和形状对风力发电机的性能提升是至关重要的。
而在优化叶片尺寸和形状时,空气动力学原理的应用就是非常关键的一环。
3、叶片材料和结构研究风力发电机的叶片材料和结构选择也对风力发电机的性能产生了关键的影响。
因此,在叶片材料和结构研究中,把空气动力学的原理运用进去,能够更好地解决叶片横向位移、疲劳寿命、抗风强度等方面的问题。
三、空气动力学在风力发电机叶片设计中的应用实例1、美国风力发电机叶片设计实例美国 GE 公司在风力发电机叶片设计方面,应用了一系列的空气动力学原理进行了风洞实验,以进行产品的优化研发。
其中,在叶片翼型设计方面,GE 公司采用了沿翼面吸气的翼型设计,以提升气流流动的稳定性,从而减少能量损失,提高风力发电机的能量转换效率。
风电叶片空气动力学

风电叶片的形状设计均出自于对以最低成本获取最高效能的考虑。基本上,设计必须满 足空气动力学要求,但经济性要求意味着叶片形状同样要保证成本架构的合理性。特别 需要提到的是,越接近根部,叶片弯曲程度越大,结构应力也达到最大,叶片实际厚度 比理想的空气动力学设计更厚。 叶片设计往往开始于一个“理想的猜测”,这个“猜测”将空气动力学与结构效率有机 地结合起来;同时,材料和制造工艺的选择对能否把叶片做“薄”(理想的空气动力学 设计)也有很大影响。例如,对比碳纤维预浸料和灌注的玻璃纤维,前者强度高刚性 好,优势十分明显。当在既定的动力学形状上施加更高载荷时,许多设计问题将会显 现出来,此时,设计者需要重新计算空气动力学性能,这些问题则可以帮助设计者优化 翼形。
风能
很显然,对风的了解是风电叶片设计的基础。风所蕴含的能源与风速成立方关系,即 双倍的风速会使风能增加八倍,这就是风场谨慎选址的原因:风速低于5米/秒 (10英 里/小时)的风场无法获得足够的有用的能量;相反地,将风机安装在大风较多的地方, 虽然风速很高时风机可以捕获较多风能,但其余时间效率很低,这也是对风机设备的浪 费。因此,理想的风场应该选在常年有风的地区,而且在这里风机既可以利用大部分低 速风发电,又可以经受最强风的考验。 由于地表特征、热蒸汽和天气变化,地表气流变幻莫测,因此,风不仅是每天在变化, 而是每时每刻都在变化;而且,越是远离地表,风力越强。所有这些都将引起加载在叶 片上的载荷发生波动,叶片设计及结构都需要经受无法预测的考验,这远比理想状态复 杂得多。 风机除了捕获风能外,对附近的气流会产生一定的影响:气流经过叶片进入背风带后运 动速率减小。因为叶尖形成的圆盘扫风区,风速甚至在靠近叶片时已经开始下降,也减 少了可利用的风能。部分风吹向圆盘扫风区时,围绕着缓慢移动的气流发生转向,最终 完全无法被风机获取。因此,不同的扫风圆盘直径均有最佳捕风量:捕风量过大会导致 风速减少过多,相应地,可利用的风能也会减少。理想的状态是经过风机后,风速下降 背风区风速的三分之二,这样才有可能捕获最大可达59%(理论值)的风能, 即所谓的 Betz极限。实际应用中,目前的设计仅能达到 40-50% 。
风力机空气动力学

控制系统
——叶轮处在单元流管模型中,如图。
——雷诺数的表达形式: Re=VC/
——流场中众多流线的集合称为流线簇。
而由伯努利方程,必使:
即穿越叶轮的风速为叶轮远前方与远后方风
另一方面,dR还可分解推力元阻力元dF和扭矩元dT,由几何关系可得:
气动力矩系数:CM=M / (1/2 V2C2)
阻力系数: CD=D / (1/2 V2C)
当= 时,C 达到最大值C 。 称为临界攻 ——雷诺数的表达形式: Re=VC/
用—升—力 层系流数与C紊l随流攻:角两种变性化质的不曲同线的(流升动C力状T 特态性。曲线)来L描述。
Lmax
CT
角或失速攻角。当> 时,C 将下降。 由于机翼上下表面所受的压力差,实际上存在着一个指向上翼面的合力,记为R。
速增大,即V2>V1。而由伯努利方程,必使: P2 < P1,即压力减小。 ——下翼面变化较小, V3≈V1,使其几乎保持原 来的大气压,即: P3 ≈ P1。
结论:由于机翼上下表面所受的压力差,使得机 翼得到向上的作用力——升力。
2.1.3 翼型的气动特性
一、翼型的几何描述
前缘与后缘:
O
B
翼弦
——气动力矩:合力R对(除自己的作用点外)其它 点的力矩,记为M。又称扭转力矩。
为方便使用,通常用无量刚数值表示翼剖面的气动特 性,故定义几个气动力系数:
升力系数: CL=L / (1/2 V2C) 阻力系数: CD=D / (1/2 V2C) 气动力矩系数:CM=M / (1/2 V2C2)
此处,L、D、M分别为翼型沿展向单位长度上的升 力、阻力和气动力矩。
——弯度分布:沿着翼弦方向的弯度变化。
空气动力学理论基础

则
q qm m ,,d 0 (1 va1)A v1A1 aC CP P,,d 0
表明:闭式风轮的功率系数的相对增加等于质量流量的 相对增加。
CFD计算结果
1
0.8
0.6
CP
0.4
独立风轮理论值
0.2
独立风轮计算值
闭式风轮计算值
0
0.2 0.4 0.6 0.8 1
CT
闭式风轮的功率系数高于独立风轮的贝茨极限;但取决
(3)贝茨极限为0.593。实际上,由于风速、
风向随机变化等复杂的气动问题,以及叶片表
面粗糙度的摩擦损失等方面的影响,一般认为
功率系数达到40%就比较满意了。
(4) A 1 1 2 a
A2
二 阻力型风力发电机组的最大功率系数
放置在速度为v1的气流中的
物体所受阻力为
v1
FD
CD
1 2
Avr2
相对风速
风轮:多个叶片固定在轮毂上就构成了 风轮。 旋转平面:与风轮轴垂直,由叶片上距
R δr r
风轮轴线坐标原点等距的点旋转切线构
成的一组相互平行的平面。
风轮直径(D):风轮扫掠圆面对直径。
风轮的轮毂比(Dh/D):风轮轮毂直径Dh
与风轮直径之比。
U(1-a)
叶素:风轮叶片在风轮任意半径r处的 一个基本单元。它是由r处翼型剖面的
令
dCP da
CDa(23a)0
求解得 a=0 或 a=2/3
a=0舍去,故a=2/3,可得最大功率系数:
4 CP,max27CD0.148CD
第三节 闭式风轮
将风轮放到扩压管中, 其风能利用系数有可能 v1 超过贝茨极限。
v
空气动力学原理

空气动力学原理一、引言空气动力学是研究物体在空气中运动时所受到的力和运动规律的学科。
它对于理解飞行器的飞行性能和改进设计具有重要意义。
本文将介绍空气动力学原理的基本概念、主要定律和应用领域。
二、空气动力学基本概念1. 空气动力学:空气动力学是研究物体在空气中受到的力和运动规律的学科。
它是力学的一个分支,主要研究速度较大的流体中物体受力和运动的规律。
2. 流体力学:流体力学是研究流体(包括液体和气体)运动规律的学科。
空气动力学是流体力学中的一个分支,专门研究空气中物体受力和运动的规律。
三、空气动力学定律1. 法向力和阻力:当物体在空气中运动时,空气对其表面施加的力主要分为法向力和阻力。
法向力垂直于物体表面,阻力与物体的运动方向相反,阻碍物体继续前进。
2. 升力和重力:空气动力学中一个重要的概念就是升力和重力。
升力是垂直于运动方向的力,使得物体能够在空气中飞行。
重力是向下的力,使得物体保持在地面上。
3. 薄翼剖面理论:薄翼剖面理论是空气动力学研究中的基本模型,它假设翼面是一条紧密地包绕在地面上的非常薄的曲线。
根据薄翼剖面理论,翼面受到的升力主要与运动速度、攻角以及翼面的形状等因素有关。
四、空气动力学的应用1. 飞行器设计:空气动力学原理对于飞行器设计具有重要意义。
通过研究升力和阻力等参数,可以优化飞行器的外形和机翼设计,提高飞行性能和燃油利用效率。
2. 汽车工程:空气动力学原理也在汽车工程中得到广泛应用。
研究车辆在高速行驶时的空气阻力,可以减少车辆的空气阻力,提高燃油经济性和行驶稳定性。
3. 建筑设计:空气动力学原理在建筑设计中也有实际应用。
通过在建筑物表面设计气动流线型,可以减少气流的阻力,提高建筑物的抗风性能。
4. 能源利用:空气动力学原理还可以应用于风能和水力发电等能源利用领域。
通过优化叶片形状和位置,可以提高风能和水力的转化效率。
五、结论空气动力学原理是研究物体在空气中运动时所受力和运动规律的学科,在飞行器设计、汽车工程、建筑设计和能源利用等领域都有广泛的应用。
