背靠背直流输电系统

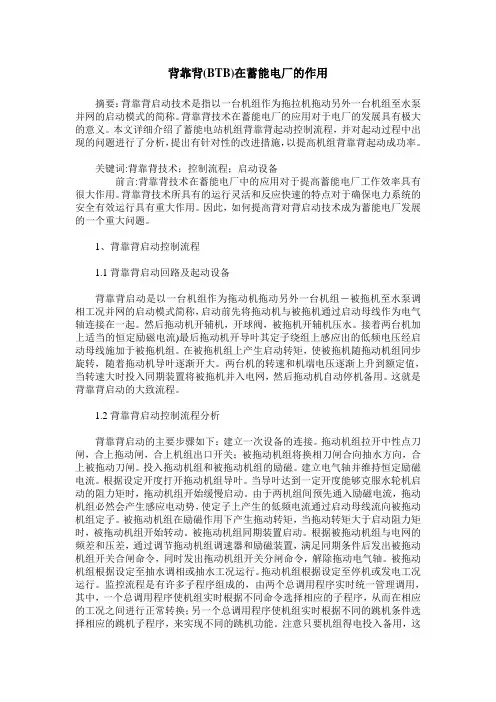

背靠背(BTB)在蓄能电厂的作用
背靠背(BTB)在蓄能电厂的作用摘要：背靠背启动技术是指以一台机组作为拖拉机拖动另外一台机组至水泵并网的启动模式的简称。
背靠背技术在蓄能电厂的应用对于电厂的发展具有极大的意义。
本文详细介绍了蓄能电站机组背靠背起动控制流程，并对起动过程中出现的问题进行了分析，提出有针对性的改进措施，以提高机组背靠背起动成功率。
关键词:背靠背技术；控制流程；启动设备前言:背靠背技术在蓄能电厂中的应用对于提高蓄能电厂工作效率具有很大作用。
背靠背技术所具有的运行灵活和反应快速的特点对于确保电力系统的安全有效运行具有重大作用。
因此，如何提高背对背启动技术成为蓄能电厂发展的一个重大问题。
1、背靠背启动控制流程1.1背靠背启动回路及起动设备背靠背启动是以一台机组作为拖动机拖动另外一台机组－被拖机至水泵调相工况并网的启动模式简称，启动前先将拖动机与被拖机通过启动母线作为电气轴连接在一起。
然后拖动机开辅机，开球阀，被拖机开辅机压水。
接着两台机加上适当的恒定励磁电流)最后拖动机开导叶其定子绕组上感应出的低频电压经启动母线施加于被拖机组。
在被拖机组上产生启动转矩，使被拖机随拖动机组同步旋转，随着拖动机导叶逐渐开大。
两台机的转速和机端电压逐渐上升到额定值，当转速大时投入同期装置将被拖机并入电网，然后拖动机自动停机备用。
这就是背靠背启动的大致流程。
1.2背靠背启动控制流程分析背靠背启动的主要步骤如下：建立一次设备的连接。
拖动机组拉开中性点刀闸，合上拖动闸，合上机组出口开关；被拖动机组将换相刀闸合向抽水方向，合上被拖动刀闸。
投入拖动机组和被拖动机组的励磁。
建立电气轴并维持恒定励磁电流。
根据设定开度打开拖动机组导叶。
当导叶达到一定开度能够克服水轮机启动的阻力矩时，拖动机组开始缓慢启动。
由于两机组间预先通入励磁电流，拖动机组必然会产生感应电动势，使定子上产生的低频电流通过启动母线流向被拖动机组定子。
被拖动机组在励磁作用下产生拖动转矩，当拖动转矩大于启动阻力矩时，被拖动机组开始转动。
背靠背换流站原理
背靠背换流站原理
嘿，朋友们！今天咱来唠唠背靠背换流站原理。
你说这背靠背换流站啊，就像是电力世界里的一个神奇魔法盒。
咱先想想，电就像一群调皮的小精灵，从这跑到那，要想让它们乖乖听话，按咱的要求去流动，那可得有点手段不是？背靠背换流站就是这样一个厉害的手段！
它呀，就好比是一个超级交通指挥员。
你看，在一般的输电过程中，交流电就像是个急性子，一路横冲直撞的。
可到了背靠背换流站这儿，嘿，它能把交流电给变成直流电，让这些小精灵们排好队，整整齐齐地前进。
这直流电可就不一样啦，就像训练有素的士兵，规规矩矩地按照指令行动。
然后呢，到了该去的地方，背靠背换流站又能把直流电变回交流电，让小精灵们继续欢快地工作。
你说神奇不神奇？这中间的过程就像是一场奇妙的变身秀。
而且啊，这背靠背换流站的作用可大了去了。
它能让不同地区的电网连接起来，互相帮忙，就像好邻居一样。
想象一下，如果没有它，那电力传输不就乱套啦？这边缺电，那边电多得用不完，多浪费呀！有了背靠背换流站，就可以把电合理地分配，让每个地方都能用上合适的电。
它还能提高电力传输的效率和稳定性呢！就像给电力系统打了一针稳定剂，让一切都稳稳当当的。
咱平时能舒舒服服地在家里吹着空调，看着电视，可都多亏了它呀！不然，说不定啥时候就停电啦，那多闹心啊！
所以说啊，背靠背换流站真的是电力世界里的大功臣！它默默地工作着，保障着我们的生活。
咱可得好好感谢它，珍惜这来之不易的电力呀！可别随便浪费电哦，不然多对不起背靠背换流站的辛苦付出呀！。
直流输电基础知识单选题100道及答案
直流输电基础知识单选题100道及答案1. 直流输电系统中，主要的损耗不包括以下哪种？（）A. 换流站损耗B. 变压器损耗C. 直流输电线路损耗D. 接地极系统损耗答案：B。
直流输电系统损耗主要有两端换流站损耗、直流输电线路损耗、接地极系统损耗。
2. 以下关于直流输电的优势，说法错误的是（）A. 适合远距离大容量输电B. 不存在交流输电的稳定性问题C. 可以灵活调节输电功率D. 建设成本比交流输电低答案：D。
直流输电建设成本较高，但其在远距离大容量输电、稳定性等方面具有优势。
3. 两端直流输电系统的构成不包括以下哪个部分？（）A. 整流站B. 逆变站C. 交流变电站D. 直流输电线路答案：C。
两端直流输电系统的构成主要有整流站、逆变站和直流输电线路三部分。
4. 单极系统的接线方式不包括以下哪种？（）A. 单极大地回线方式B. 单极金属回线方式C. 单极混合回线方式D. 以上都是单极系统的接线方式答案：C。
单极系统的接线方式有单极大地回线方式和单极金属回线方式两种。
5. 双极系统的接线方式可分为（）A. 双极两端中性点接地接线方式B. 双极一端中性点接地接线方式C. 双极金属中线接线方式D. 以上都是答案：D。
双极系统的接线方式可分为双极两端中性点接地接线方式、双极一端中性点接地接线方式和双极金属中线接线方式三种。
6. 背靠背直流系统的特点是（）A. 输电线路长度较长B. 输电线路长度为零C. 主要用于远距离输电D. 不需要换流站答案：B。
背靠背直流系统是输电线路长度为零的两端直流输电系统。
7. 换流器的主要作用是（）A. 将交流电转换为直流电B. 将直流电转换为交流电C. 升高或降低电压D. 调节输电功率答案：A（对于整流器）和B（对于逆变器）。
换流器包括整流器和逆变器，整流器将交流电转换为直流电，逆变器将直流电转换为交流电。
8. 6 脉动换流器在交流侧产生的特征谐波次数为（）A. 6k±1 次B. 6k 次C. 12k±1 次D. 12k 次答案：A。
背靠背直流工程
背靠背工程1 灵宝背靠背换流站（我国第一个联网背靠背直流输电工程）灵宝背靠背高压直流输电BTB-HVDC(Back To Back-High V oltage Direct Current transmission)工程是直流设备国产化的试验示范工程，从成套设计和设备制造，以及系统调试完全自主完成。
工程额定直流功率360 MW，直流额定电压为±120kV，直流额定电流为3kA，功率可双向传输。
交流系统电压等级分别为华中侧220 kV、西北侧330 kV，换流站电气主接线如图1所示。
220 kV交流场包括：1组电抗器、2组HP3滤波器、3组HP12/24滤波器、2组并联电容器、进线1回、换流变压器支路1回。
330 kV交流场包括：1组电抗器、1组HP3滤波器、3组HP12/24滤波器、3组并联电容器、进线1回、换流变压器支路1回。
换流变压器采用单相三绕组形式，单台容量均为143.6 MV A,每侧的3台换流变压器通过外部连线实现Yy12、Yd11接线，和换流阀一起构成12脉动桥。
直流系统额定电压120 kV，两侧阀通过直流母线串接平波电抗器相连。
图1 灵宝换流站主接线另外该工程在世界上首次实现了两侧换流阀分别采用光触法和电触发晶闸管阀，首次采用南瑞继保PCS9500和许继DPS2000这两套直流控制保护系统轮流进行的工作模式。
2 高岭背靠背换流站高岭背靠背换流站实现了东北和华北两大电网之间的直流互联，工程2008年投入运行。
其主要作用是相互提供调峰容量和互为备用容量。
东北—华北背靠背现在规模为1500 MW，随着电网规模的扩大，远期规模为3000MW。
东北—华北背靠背工程站址选在高岭变电站，换流站与东北主网的电气联系比较薄弱。
工程接线方式具有2个独立的单元，每个单元输送750 MW功率，直流电压为±125 kV，直流电流为3 000 A，选用单相三绕组变压器每台变压器容量为300 MVA。
背靠背变流器工作原理
背靠背变流器工作原理1. 背靠背变流器的概述背靠背变流器（Back-to-Back Converter）是一种电力电子装置，用于将两个不同电网之间的电能进行双向转换。
它通常由两个逆变器组成，一个逆变器将电能从一个电网转换为直流电能，另一个逆变器将直流电能转换为另一个电网的交流电能。
2. 背靠背变流器的基本组成背靠背变流器由以下几个主要部分组成： - 两个逆变器：一个逆变器用于将电能从一个电网转换为直流电能，另一个逆变器用于将直流电能转换为另一个电网的交流电能。
- 直流母线：用于连接两个逆变器，将直流电能传输给另一个逆变器。
- 控制系统：用于监测和控制背靠背变流器的运行，包括电流、电压、频率等参数的调节和保护。
3. 背靠背变流器的工作原理背靠背变流器的工作原理可以分为两个步骤：电能转换和直流电能传输。
3.1 电能转换Step 1: 逆变器1将电网1的交流电能转换为直流电能 - 首先，逆变器1通过控制开关管的开关状态，将电网1的交流电能转换为直流电能。
- 逆变器1通过桥式整流电路将交流电能转换为直流电能，并将其存储在直流母线中。
Step 2: 逆变器2将直流电能转换为电网2的交流电能 - 直流母线将存储的直流电能传输给逆变器2。
- 逆变器2通过控制开关管的开关状态，将直流电能转换为电网2的交流电能。
3.2 直流电能传输直流母线起到了连接两个逆变器的作用，它将逆变器1产生的直流电能传输给逆变器2。
直流母线上的电压和电流需要通过控制系统进行监测和控制，以确保电能的传输效率和稳定性。
4. 背靠背变流器的工作模式背靠背变流器有两种基本的工作模式：电能互换模式和电能传输模式。
4.1 电能互换模式在电能互换模式下，逆变器1和逆变器2同时工作，将两个电网之间的电能进行互换。
逆变器1将电网1的交流电能转换为直流电能，同时逆变器2将直流电能转换为电网2的交流电能。
这样，两个电网之间的电能可以实现双向的转换。
4.2 电能传输模式在电能传输模式下，逆变器1和逆变器2分别工作，其中一个逆变器将电能从一个电网转换为直流电能，另一个逆变器将直流电能转换为另一个电网的交流电能。
电子电气工程专业毕业论文--背靠背换流站的直流系统设计
摘要尽年来随着电力电子器件的不断发展高压直流输电技术也取得了巨大的成果，由于交流输电的一些无法解决的问题，使得直流输电技术在现实使用中越来越为广泛。
背靠背换流站作为高压直流输电技术中的一个重要组成部分，对电力系统之间的相互支援、调度等具有重要作用。
目前，我国已经建成天生桥、灵宝等换流站，在使用中体现出了巨大的优越性。
本设计内容为设计背靠背换流站的直流系统，在查阅相关资料的基础上，争取采用国际先进技术，合理设计、缜密计算，力争实现换流站直流系统的合理设计。
关键词：换流站；换流变压器；晶闸管；整流站；无功补偿Abstract: The completely year, with the development of the electric power electronic device, high pressure direct current transmission technology has also yielded the huge result. Because of some questions that alternating current transmission have can not solve, which causes the direct current transmission technology in the reality use more and more for widespread.Back to back the convertor station took in the high pressure direct current transmission technology is an important constituent, to between the electrical power system mutual support, the dispatch and so on has the vital role. At present, our country already completed inborn some convertor stations such tian sheng qiao ,ling bao and so on, which manifested the huge superiority in the use.This design content for the design back to back convertor station direct current system, in the consult correlation data foundation, strives for uses the international vanguard technology, the reasonable design, the meticulous computation, argues vigorously the realization convertor station direct current system the reasonable design.Key words：Convertor station；Trades changes the depressor；Crystal thyratron；Converting station；Idle work compensation目录中英文摘要-------------------------------------------------------------------------------目录--------------------------------------------------------------------------------------前言--------------------------------------------------------------------------------------第一章资料综述------------------------------------------------------------------------- 1.1 课题意义----------------------------------------------------------------------------- 1.2 本课题来源及研究内容-------------------------------------------------------------第二章基础理论------------------------------------------------------------------------- 2.1高压直流输电最新技术-------------------------------------------------------------- 2.1.1大容量晶闸管和智能化晶闸管触发单元------------------------------------------2.1.2 容性换流技术----------------------------------------------------------------------2.1.3连续可调式交流滤波器及有源式直流滤波器----------------------------------- 2.1.4数字式光纤互感器-----------------------------------------------------------------2.1.5 电压控制型直流阀-----------------------------------------------------------------2.1.6 水冷却及组件式阀结构、吊装式阀安装-----------------------------------------2.1.7户外型阀设计---------------------------------------------------------------------2.1.8合成试验回路---------------------------------------------------------------------2.2 高压直流输电基本原理-----------------------------------------------------------2.3 高压直流输电系统的过压保护---------------------------------------------------- 2.3.1 过电压的种类--------------------------------------------------------------------- 2.3.2 直流系统过电压保护原则--------------------------------------------------------2.3.3 直流系统保护要求----------------------------------------------------------------2.3.4 直流系统保护功能的实现--------------------------------------------------------2.3.5保护原理及配合------------------------------------------------------------------2.3.6高压直流输电系统过电压保护装置——直流避雷器--------------------------2.4 高压直流输电系统的谐波分析-------------------------------------------------- 2.4.1 谐波的产生-----------------------------------------------------------------------2.4.2 谐波的治理----------------------------------------------------------------------2.5 高压直流输电系统的无功补偿---------------------------------------------------2.5.1换流器的无功功率特性---------------------------------------------------------2.5.2高压直流输电中的无功功率补偿----------------------------------------------第三章背靠背换流站直流系统的设计-----------------------------------------------3.1 换流站的总体设计方案-----------------------------------------------------------3.1.1主电路的具体设计--------------------------------------------------------------- 3.1.2交流母线到换流阀部分的设计--------------------------------------------------3.2换流站一次系统的设计------------------------------------------------------------3.2.1系统主电路的确定--------------------------------------------------------------- 3.2.2系统无功补偿装置的确定-------------------------------------------------------3.2.3系统谐波分析与滤波器的确定-------------------------------------------------3.3换流站调节控制系统的设计------------------------------------------------------- 3.3.1触发器的硬件设计---------------------------------------------------------------- 3.3.2 触发器的软件设计---------------------------------------------------------------- 3.4 主要参数的计算及设备的选择-----------------------------------------------------3.4.1 直流参数的计算-------------------------------------------------------------------3.4.2交流参数的计算-------------------------------------------------------------------- 第四章其它部分------------------------------------------------------------------------ 致谢--------------------------------------------------------------------------------------参考资料--------------------------------------------------------------------------------前言在最近20年内高压直流晶闸管阀和高压直流输电技术的发展，使得用高压直流输电更经济、更可靠。
鲁西背靠背直流工程开建
鲁西背靠背直流工程开建
6 月12 日，世界首次采用大容量柔性直流与常规直流组合模式的背靠背直流工程云南电网主网与南方电网主网异步联网工程正式开工建设。
工程建
成后，将有效保障清洁水电的稳定输送，为云南电力外送广东、广西通道安装
一个更加稳定的安全阀，大幅度提高南方电网主网架的安全性、可靠性。
背靠背直流工程，简单来说就是将高压直流输电的整流站和逆变站合并
在一个换流站内，在同一处完成交流变直流、再由直流变交流的换流过程。
超
高压公司异步联网项目部经理任成林介绍说。
通过交流变直流，再从直流变交流，实现云南电网与南方电网主网相连的3 条500 千伏交流线路全部异步联网。
该工程柔性直流电压达±350 千伏，一期建设包括100 万千瓦柔性直流和100 万千瓦常规直流，最终规模达到300 万千瓦。
工程计划于2016 年6 月建成投运。
云电外送通道增加安全阀
鲁西背靠背直流工程地点位于云南省曲靖市罗平县，包含鲁西换流站新
建工程和交流线路配套工程两部分。
据任成林介绍，该工程在世界首次采用大容量柔直与常规直流组合模
式，柔直单元容量达1000 兆瓦、直流电压达±350 千伏，电压和容量均为世界最高水平。
其中，工程所需的单相三绕组换流变、柔性直流换流阀及阀控、单相双绕组联接变以及直流控制保护等换流站主设备均属国内首次研制。
截至目前，南方电网已形成八交八直西电东送主网架。
交直流混合运
行、远距离、大容量输电，其中潜藏着巨大的运行风险。
云电外送南方区域通。
背靠背变流器工作原理
背靠背变流器工作原理以背靠背变流器工作原理为标题，下面将详细介绍背靠背变流器的工作原理。
背靠背变流器是一种常用于直流电力系统中的电力转换设备。
它的主要功能是将输入的直流电能转换为输出的交流电能，或将输入的交流电能转换为输出的直流电能。
背靠背变流器通常由两个相互背靠的晶闸管全桥逆变器和一个中间直流环节组成。
其中，一个全桥逆变器将输入的直流电能转换为中间直流电能，另一个全桥逆变器将中间直流电能转换为输出的交流电能。
背靠背变流器的工作原理如下：首先，输入的直流电能经过一个全桥逆变器，通过控制晶闸管的导通与关断，将直流电能转换成中间直流电能。
然后，中间直流电能经过中间直流环节，该环节通常由电感和电容组成，用于平滑电流并提供电能储存。
接下来，经过另一个全桥逆变器，中间直流电能被转换成输出的交流电能。
最后，输出的交流电能经过滤波电路，去除其余的谐波分量，使得输出电能呈现出稳定的波形。
背靠背变流器的工作原理可以进一步解释如下：在第一个全桥逆变器中，当输入的直流电压为正向时，控制晶闸管导通，通过电感和电容储存能量。
当输入的直流电压为反向时，控制晶闸管关断，储存的能量被释放。
这样，通过逆变器的工作，直流电能被转换成中间直流电能。
在中间直流环节中，电感和电容的作用是平滑电流并提供储能，以便后续的转换。
在第二个全桥逆变器中，中间直流电能通过控制晶闸管的导通与关断，被转换成输出的交流电能。
输出的交流电能经过滤波电路，去除谐波分量，得到稳定的波形。
背靠背变流器的工作原理基于晶闸管的导通与关断控制，通过逆变器将输入的直流电能转换成输出的交流电能，或将输入的交流电能转换成输出的直流电能。
它在直流电力系统中起到了重要的作用，广泛应用于电力变换、能量储存和电力质量控制等领域。
通过合理的控制和设计，背靠背变流器可以实现高效、稳定的能量转换。
直流背靠背换流站设计研究
９ ４・
科 技 论 坛
直流背靠背换流站设计研究
景 伟 闫海 滨
（ 国网黑龙江 电力有限公 司检修公 司， 黑龙 江 哈 尔滨 １ ５ ０ ０ ９ ０ ）
摘
要： 以黑龙 江省 黑河市中俄黑河背靠背换流站工程设计为基础 ， 分析有关设计的合理性 ， 给 出积极 的修 改意见 。
关键 词 ： 直流 ； 换流站 ； 研 究
总体来说 ， 新 东北 电气 开关 的伴热带 电源设计较 为合 理 ， 兼顾 １背靠背直流输 电系统简介 背靠背直流输 电系统（ ｂ ａ ｃ ｋ ｔ ｏ ｂ ａ ｃ ｋ Ｄ Ｃ ｔ ｒ ａ ｎ ｓ ｍ ｉ ｓ ｓ ｉ ｏ ｎ ｓ ｙ ｓ ｔ ｅ ｍ） 即 了手动和 自动投切功能 ， 并能在 电源丢失后 发 出报警 ， 便 于运行人 输电线 路长度为零的直流输 电系统 。 这种类型的直流输 电主要用于 员及时掌握 情况 。但 由于缺乏对温控器 的监视 ， 当由于温控器本 身 两个非 同步运行 （ 不 同频率或相同频率但非 同步 ） 的交流 电力系统 发生故 障导致 不能正 常控 制时 ， 系统无 法及时报警 ， 此 时 ３组加 热 Ｆ ６压力降至报警值 后运行人员才能发现 ， 之间的联网或送 电 ， 也称为非 同步联络站 。 其主要构成 为 ： 背靠背 直 器全部丢失 ，要等开关 Ｓ 流输 电的整流站设备 和逆变站设备通常均装设在一个换流站 内， 也 从而影响 了故障响应速度。 称为背靠背换流站。在背靠背换流站 内， 整流器 和逆变 器的直流侧 西开 的开关伴热带采用两个加热器 的方式 ， 通过 Ｋ Ｔ Ｉ 、 Ｋ Ｔ ２两个 通过平 波电抗 器相连 ， 构成直流侧 的闭环 回路 ； 而其 交流侧则分别 温控 器进行控 制 ，每个 加热器的容量为 ２ ４ ０ ０ Ｗ， Ｋ Ｔ １ 设定 为 一 ２ ５ ｏ Ｃ 一 ２ ０ ℃退 ， Ｋ Ｔ ２设定为 一 ３ ０ ％投 ， 一 ２ ５ ％退 。所有加热器 的电源来 与被联电 网的连接点相连 ，从而形成两个电力系统的非 同步联 网。 投 ， 被联 电网之间交换功率 的大小 和方向均 由控制 系统 快速方便地 进 自同一个开关 ８ Ｓ Ｈ５ ， 加热器以及开关都没有报警接点 ， 此外 加热器 行控制 。 为 了降低换流站产生 的谐波 ， 通常选择 １ ２脉动换流器作为 只能通过温控器进行投切 ， 不能手动投入 （ 温控器不具备“ 手动” “ 自 基本换流单元。 动” 功能 ） 。 ２ 黑 河换 流 站 设 计 中 存在 问题 ３ 设 计 改 进 建议 ２ ． １ 黑河换流站换流变 、 平 抗的瓦斯 继电器为 Ｅ ＭＢ公司生产的 ３ ． １非 电量保护的改进 。据 了解 ， 目前 只有 Ｅ ＭＢ公司研发 出具 Ｂ Ｆ ８ ０ ／ １ ０ ０ ９ — ２ ５ ． 一 ３ １ ３ 。该型号继 电器包含 １ 个报警 接点 和 ２ 个跳 闸 有“ 一跳 闸接点” ｌ 的瓦斯继 电器和分接 开关 油流继 电器 ， 并 已在部分 接点。换 流变分接开关油流继 电器为 Ｍ Ｒ公 司产 品 ， 该型号继 电器 换流站中得到了应用 。建议利用基建时机 ， 对换流变平抗 的瓦斯继 共有 ２ 个跳 闸接点 。根据 国网公司颁发 的国家 电网生 Ｉ ２ ０ １ １ ］ ９ ６ １ 号 电器 、 分接开关 油流继电器进行改造 ， 更换为具有 “ 三跳 闸接点 ” 类 ｆ 关 于印发《 国家电网公司防止直流换流站单 、 双极强迫 停运二十一 型的继电器 ， 并对相应保护逻辑进行修改 ， 以实现三取二功 能。 项反事故措施 》 的通知） 第１ ． １ 条“ 在设备 采购阶段 ， 应在各类设备规 ３ ． ２ 接地 开关 动力 箱安 装位 置的改进 。建议将 黑河换流站 阀厅 范书 中明确要求作 用于跳闸 的非 电量元件都应 设置三 副独 立的跳 接地开关 动力箱 引至阀厅外部 ， 方便运行人员进行异常事故处理 。 闸接点 ， 按照 ‘ 三取二 ’ 原则 出 口， 三个开入 回路要独立 ， 不允许 多副 ３ ． ３主变与换流变共串问题的建议 。针对以上情况 ， 调整的可能 跳 闸接点并联上送 ，三取二 出口判断逻辑 装置及其 电源应 冗余配 方案有两种 ： 其一 ， 在 主变侧 加装隔离刀 闸 ； 其二 ， 将主 变接线与第 置 。” 现场设备情况明显不符合反措要求。 二 串、 第 三串所接滤波器引线对调位 置。但经过现场勘查 ， ５ １ Ｂ主变 ２ ． ２黑河换 流站阀厅接地开关动 力箱安 装在 阀厅 内部 的墙 上 ， 距离二母母线较 近 ， 且 中间还有 电压互感器 、 避 雷器 和道路 ， 基本 上 当进行 阀厅转检修 的操作 时 ， 电源小开关 由于某些原 因跳 开 ， 如 操 没有空 间可 以加装刀闸。主变的南侧虽然有一片空地 ， 但由于受主 作地刀时卡涩等等 ， 这时部 分地 刀已合上 ， 部分地刀还未合上 ， 阀厅 变安装位置 以及龙门架位 置的影 响 ， 也基本不可能安装 刀闸。 同样 ， 尚不具备进人的条件 。根据 阀厅安装单位 的介绍 ， 阀厅 大门跟地 刀 如果要调换间隔 ， 由于交流场接线较为密集 ， 也难以实施。 经 向建设 之间有联锁 ， 即在阀厅地刀未全部合上 的情况 下 。 将无 法打开 阀厅 单位 反映 ， 答 复该问题 已向国网生技部反映过 ， 属 于无法消 除的隐 大门 ， 这时如果 动力箱 内的电源小 开关 出现问题 ， 将无 法进入 阀厅 患 ， 国网已认 可 ， 并有备案。 建议在今后 的工作 中合理安排设备停电 进行检查和处理。另外如在 阀厅未完全接地 的情况下 ， 进入阀厅检 检 修 ， 尽量 避免单开关带 直流 单位的运行方式 ， 并在 薄弱方 式运行 查也存在一定风险。 时加强对单开关的监视力度 ， 做好事故预想。 ２ ． ３换流变 、 主变共 串问题 。黑河换流站中方 侧交流场为 ３ ／ ２接 ３ ． ４断路器温控 回路 的建议 。对 于新东北电气的开关 ， 根据黑河 线， 其中第一 串 ５ ０ １ １ 、 ５ ０ １ ２开关 带直流单元 ， ５ ０ １ ２ 、 ５ ０ １ ３开关带 ５ １ Ｂ 换 流站前两年 的运行经验 ， 一般冬 季时投 入两组加 热器即可保证开 主变 。 根据《 国家电网公 司防止直流换 流站单 、 双极强迫停运二十一 关 的正常运行 ， 因此建议能否设立两个温控器 ， 温控器 １ 控制 Ａ Ｊ Ｒ １ 项反事故措施 》 第二 十一项 ： 对于交流场采 用 ３ ２ 接线的换流站 ， ／ 设 和 Ａ Ｊ Ｒ ２ ， 温控器 ２控制 Ａ Ｊ Ｒ ３和 Ａ Ｊ Ｒ ４ ， 两个温控器设定不 同的投入 计单 位应尽量避免与换流变与主变共 串。对 于无法避免 的情况 ， 应 温度定值 。同时在加热器 回路上加装小 Ｃ Ｔ ， 当出现 电流丢失 （ 电源 在主变侧安装 隔离刀闸。在 目前的接线方式下 ， 如果主变检修或发 小开关故 障或温控器故障 ） 后， 会给 出响应 的报警 ， 从而提高开关伴 生故障后进行处理 ， 必须拉开 ５ ０ １ ２开关 和 ５ ０ １ ３开关 ， 此 时直流单 热带运行 的可靠性水平 ， 确 保开关设 备在严寒冬季的正常运行 。对 元将仅通过 ５ ０ １ １ 开关 与交流场相连 ， 系统方式 薄弱 ， 运行可靠性大 于西开的开关 ， 建议参 照新东北 电气 的做法 ， 加装备用加热器 ， 并设 大降低。 置可以手动投入加热器 的小开关 ， 同时增加对温控器 回路 的监视告 ２ ． ４黑 河换流站 ５ ０ ０千伏 开关 为西开 Ｌ Ｗ１ ３ — ５ ５ ０ ／ Ｙ ４ ０ ０ ０ — ６ ３断 警 ， 便 于运行人员及 时掌握 。建议将温控器更换 为可 以“ 手动 ” “ 自
第二节直流输电系统的结构
一、单极直流输电系统
• 单极直流输电系统中换流站出线端对地电位 为正的称为正极，为负的称为负极。与正极 或负极相连的输电导线称为正极导线或负极 导线，或称为正极线路或负极线路。
• 单极直流架空线路通常多采用负极性(即正 极接地)，这是因为正极导线电晕的电磁干 扰和可听噪声均比负极导线的大。同时由 于雷电大多为负极性，使得正极导线雷电 闪络的概率也比负极导线的高。单极系统 运行的可靠性和灵活性不如双极系统好， 因此，单极直流输电工程不多。
• 串联方式的直流侧电压较高，在运行中的直流电 流也较大，因此其经济性能不如并联方式好。
• 当换流站需要改变潮流方向时，串联方式只需改 变换流器的触发角，使原来的整流站(或逆变站) 变为逆变站(或整流站)运行，不需改变换流器直 流侧的接线，潮流反转操作快速方便。
• 当某一换流站发生故障时，可投入其旁通 开关，使其退出工作，其余的换流站经自 动调整后，仍能继续运行，不需要用直流 断路器来断开故障。
三极直流输电
• 利用已有交流输电通道，采用换流组合拓 扑，实现三极直流输电。
• 目前尚在研究初期阶段，西门子公司开展 过一些试验研究，尚无工程实例。
换流器并联方式的多回线送电
• 换流器和输电线路均构成并联方式的接线。 可通过两组直流输电间的连接通路，实现相 互备用，提高直流输电的可靠性和可用率。
• 其主要优点是可以保证在运行中地中无电流流过， 从而可以避免由此所产生的一系列问题。这种系 统构成方式在实际工程中很少采用，只在英一法 海峡直流输电工程中得到应用。
3、双极金属中性线方式
• 双极金属中性线方式是在两端换流器中性点之间增加一条 低绝缘的金属返回线。它相当于两个可独立运行的单极金 属回线方式。
• 直流输电系统按照其与交流系统的接口数 量分为两大类，即两端(或端对端)直流输电 系统和多端直流输电系统。
背靠背直流工程
背靠背直流工程背靠背工程1 灵宝背靠背换流站（我国第一个联网背靠背直流输电工程）灵宝背靠背高压直流输电BTB-HVDC(Back To Back-High V oltage Direct Current transmission)工程是直流设备国产化的试验示范工程，从成套设计和设备制造，以及系统调试完全自主完成。
工程额定直流功率360 MW ，直流额定电压为±120kV ，直流额定电流为3kA ，功率可双向传输。
交流系统电压等级分别为华中侧220 kV、西北侧330 kV，换流站电气主接线如图1所示。
220 kV交流场包括：1组电抗器、2组HP3滤波器、3组HP12/24滤波器、2组并联电容器、进线1回、换流变压器支路1回。
330 kV交流场包括：1组电抗器、1组HP3滤波器、3组HP12/24滤波器、3组并联电容器、进线1回、换流变压器支路1回。
换流变压器采用单相三绕组形式，单台容量均为143.6 MVA, 每侧的3台换流变压器通过外部连线实现Yy12、Yd11接线，和换流阀一起构成12脉动桥。
直流系统额定电压120 kV，两侧阀通过直流母线串接平波电抗器相连。
图1 灵宝换流站主接线另外该工程在世界上首次实现了两侧换流阀分别采用光触法和电触发晶闸管阀，首次采用南瑞继保PCS9500和许继DPS2000这两套直流控制保护系统轮流进行的工作模式。
2 高岭背靠背换流站高岭背靠背换流站实现了东北和华北两大电网之间的直流互联，工程2019年投入运行。
其主要作用是相互提供调峰容量和互为备用容量。
东北—华北背靠背现在规模为1500 MW，随着电网规模的扩大，远期规模为3000MW 。
东北—华北背靠背工程站址选在高岭变电站，换流站与东北主网的电气联系比较薄弱。
工程接线方式具有2个独立的单元，每个单元输送750 MW功率，直流电压为±125 kV，直流电流为3 000 A，选用单相三绕组变压器每台变压器容量为300 MVA。
电力行业词汇---输电系统(续之交流输电、直流输电和灵活交流输电
电力行业词汇---输电系统(续之交流输电、直流输电和灵活交流输电2.6 交流输电、直流输电和灵活交流输电2.6.1 背靠背直流输电系统Back-to-back HVDC transmission system输电线路长度为零的直流输电系统。
2.6.2 背靠背直流输电系统控制Control of back-to-back HVDC transmission system2.6.3 并联补偿Shunt compensationParallel compensation2.6.4 长线路Long line2.6.5超高压交流输电线路EHV AC power transmission line2.6.6 超高压输电线路EHV power transmission line2.6.7超高压直流输电线路EHVDC power transmission line2.6.8 串联补偿Series compensation2.6.9串联电容补偿Series capacitor compensation2.6.10 单回路输电Single-circuit power transmission2.6.11 单相输电Single-phase power transmission2.6.12 地下交流输电Underground AC power transmission2.6.13 地下输电Underground power transmission2.6.14地下直流输电Underground DC power transmission2.6.15 电力系统联络线Power system tie line2.6.16 端对端直流输电系统End to end HVDC power transmission system2.6.17 短线路Short line2.6.18 多端控制Multiterminal control对含有三个以上换流站的直流输电系统的控制。
特高压直流背靠背方式和柔性直流原理介绍
（五）柔性直流输电技术原理
三、柔性直流输电技术原理
从由交流系统流入柔性直流系统的潮流可表示为：
P UsUr sin X
Q U（s Us Ur cos ) X
（1） （2）
四、柔性直流输电技术特点
四、柔性直流输电技术特点
（一）柔性直流换流器工作模式
（1）功率控制模式是指当柔性直流系统连接有源网络时，通过调整换 流器 输出正弦电压的幅值和与网侧电源相角差（根据公式（1）和（2））, 实现 控制有功和无功功率的目的。 （2）直流电压控制模式指在功率控制的基础上，通过动态的调节注入 直流 电容的有功功率，达到控制直流电压的主要目的。当注入有功大于负 载功率 时，直流电容处于充电状态，直流电压上升；反之则直流电压下降。 工作在 该模式下的换流站在直流系统中相当于一个平衡节点，起到有功功 率平衡和 直流电压维持的作用。 （3）交流电压控制模式是指当柔性直流系统连接无源网络时，换流器 输出 一个幅值、频率、角度恒定的正弦电压，为无源网络提供电压源支撑。
三、柔性直流输电技术原理
三、柔性直流输电技术原理
（一）柔性直流输电技术
柔性直流输电指的是基于全控型器件的高压直流输电。 柔性直流输电的主要工作原理是通过控制IGBT换流阀开通或关断，在交流侧调 制出一个正弦电压，通过控制电压的幅值和相角实现与交流系统的功率交换。 柔性直流输电的核心技术是采用可关断的电力电子器件和脉宽调制技术的电压源 型换流器。
逆变和整流的区别： 1）0＜α＜π/2时，换流器工作在整流 状态。 2）π/2＜α＜π时，换流器工作在逆变 状态。
三相桥式整流回路 三相桥式有源逆变
一、直流输电基本原理
（六）三相桥式有源逆变状态时的电压波形
一、直流输电基本原理
背靠背直流输电系统
背靠背直流输电系统
佚名
【期刊名称】《电力工程技术》
【年(卷),期】2022(41)6
【摘要】背靠背直流输电系统主要用于个异步(不同频率或频率相同但异步)交流:电网间的联网或送电,无直流输电线路。
其整流站和逆变站布置在同一站内,也称背靠背换流站。
整流站和逆变站的直流侧由平波电抗器相连,交流侧分别与个电网相联,实现异步联网。
被联电网间交换功率的大小和方向均由控制系统快速控制。
【总页数】1页(PF0002)
【正文语种】中文
【中图分类】TM7
【相关文献】
1.背靠背输电系统中柔性直流与常规直流的协调控制策略
2.背靠背输电系统中柔性直流与常规直流的协调控制策略
3.灵宝背靠背直流输电工程直流极保护系统三取二逻辑功能的实现
4.背靠背输电系统中柔性直流与常规直流的协调控制策略
5.背靠背柔性直流输电系统充电期间接地故障特性和保护定值设计
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
背靠背直流输电系统
背靠背直流输电系统（back to back DC transmission system）是输电线路长度为零的直流输电系统。
这种类型的直流输电主要用于两个非同步运行（不同频率或相同频率但非同步）的交流电力系统之间的联网或送电，也称为非同步联络站。
背靠背直流输电的整流站设备和逆变站设备通常装在一个换流站内，也称为背靠背换流站。
在背靠背换流站内，整流器和逆变器的直流侧通过平波电抗器相连，构成直流侧的闭环回路；而其交流侧则分别与联接电网的连接点相连，从而形成两个电力系统的非同步联网。
被联电网之间交换功率的大小和方向均由控制系统快速方便地进行控制。
为了降低换流站产生的谐波，通常选择12脉动换流器作为基本换流单元。
系统的特点
①背靠背直流输电的直流侧可以选择低电压大电流（因无直流输电线路，直
流侧的损耗较小），可充分利用大截面晶闸管的电流值，同时与直流电压有关的设备（如换流变压器，换流阀，平波电抗器等）绝缘也相应较低，从而使这些设备的造价明显降低。
②由于整流器和逆变器均装设在一个阀厅内，直流侧谐波可全部控制在阀厅内，而不会产生对通信的干扰，从而可降低直流侧滤波的要求。
通常可省去直流滤波器，同时平波电抗器值也可选择的较小。
③利用背靠背直流输电系统，除可方便快速地调节有功功率以外，还可比利用远距离直流输电更加方便地进行无功功率的调节，从而更有利于改善被联交流电网的电压稳定性。
因此，背靠背直流输电的造价低，设备制造难度小，运行的灵活性好，是进行非同步联网的最佳选择。
系统的现状
背靠背直流输电工程近期的发展较快，到1998年世界上已有24项背靠背直流输电工程投入运行，在美国、加拿大、日本、印度、俄罗斯，西欧地区等均有应用。
灵宝工程是我国建设的第一个背靠背直流工程，用于华中电网和西北电网联接，额定容量为360MW，额定直流电压120kV，额定直流电流3000A，所有设备完全自主设计制造。
高岭背靠背换流站实现了东北和华北两大电网之间的直流互联，工程2008年投入运行。
其主要作用是相互提供调峰容量和互为备用容量。
东北—华北背靠背现在规模为1500 MW，随着电网规模的扩大，远期规模为3000MW。
中俄500kV跨国输电线路目前是中国从境外购电电压等级最高的跨国输电线路，是黑龙江电力公司及黑河地区电网继110kV布黑线（布拉戈维申斯克至黑河一次变）、220kV布爱线（布拉戈维申斯克至爱辉变）后的第3条跨国输电线路。
中俄500kV跨国输电线路黑龙江大跨越工程，从俄罗斯侧1号塔至中国侧4号塔止，档距分别为501m、1276m和568m，全部采用耐张杆塔设计。
跨江塔为俄方2号
塔和中方3号塔。
中方施工从黑龙江主航道国境线至4号塔，回长1351m，由黑龙江省送变电工程公司承建。
跨江段导线为AC500/336型钢芯铝、绞线，双分裂水平排列，水平线距600mm，架空地线为24芯OPGW20型复合光缆。
黑龙江大跨越工程由俄方提供设计方案，并向中方提供光缆和导线以及部分金具，中方侧的导线绝缘子和金具等，由东北电力设计院负责设计，采用国产材料。
中俄500kV 跨国输电线路工程计划于2011年投产送电，届时，俄罗斯远东电网将向黑龙江电网送电，年供电量将达43亿kW。
换流站容量750MW，额定直流电压为：±125kV，额定直流电流为3kA。
工程安装6+1台换流变压器，交流滤波器20组，容量1000MW，500kV主变压器1台360MW，220kV出线至黑河一次变2回，通过与俄方相接的1回500kV线路接入，中方侧线路亘长10.774km。
