时钟树综合
数字后端设计实现之时钟树综合实践篇
![数字后端设计实现之时钟树综合实践篇](https://img.taocdn.com/s3/m/a5ece71cbfd5b9f3f90f76c66137ee06eef94e43.png)
数字后端设计实现之时钟树综合实践篇时钟树综合定义时钟树综合就是指从某个clock的root点长到各个sink点的clock buffer/inverter tree。
工具试图将某个clock所属的所有sinks做到相同长度。
从概念上,我们可以得到几个要点。
图1 时钟树CTS之前你应该先搞清楚以下几点(非常重要)•clock的root点需要定义清楚。
这个可以通过create_clock来定义。
如果是create_generated_clock,它的master clock需要定义清楚。
同时要求generate clock与master clock是可以trace通的•clock 的sinks•哪些clock是同步,哪些是异步的•分析时钟结构,大致画出其结构图。
如果时钟结构比较复杂,建议编写CTS constraint,来引导工具build tree•定义好stop pin ignore pin exclude pin floating pin等•哪些clock是需要做inter-balance的衡量时钟树的几大指标合理的时钟结构能够加速Timing收敛(时钟树综合中级篇)时钟树综合(clock tree synthesis)基础篇设置DRC参数设置max_transition max_capacitance max_fanout等参数。
对于clock的max transition的设置,应该根据clock的频率来设置。
高频率的clock,需要额外设置严格点。
指定clock inverter listset_clock_tree_references -references $cts_clock_inv_listset_clock_tree_references -references $cts_clock_inv_list -sizing_onlyset_clock_tree_references -references $cts_clock_inv_list -delay_insertion_onlyclock inverter cell list的选择往往比较有讲究。

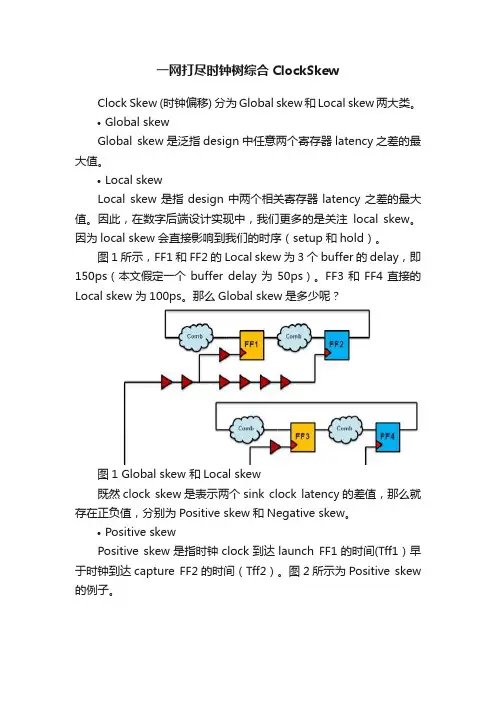

一网打尽时钟树综合ClockSkew
![一网打尽时钟树综合ClockSkew](https://img.taocdn.com/s3/m/6f0079403a3567ec102de2bd960590c69ec3d836.png)
一网打尽时钟树综合ClockSkewClock Skew (时钟偏移) 分为Global skew和Local skew两大类。
•Global skewGlobal skew是泛指design中任意两个寄存器latency之差的最大值。
•Local skewLocal skew是指design中两个相关寄存器latency之差的最大值。
因此,在数字后端设计实现中,我们更多的是关注local skew。
因为local skew会直接影响到我们的时序(setup和hold)。
图1所示,FF1和FF2的Local skew为3个buffer的delay,即150ps(本文假定一个buffer delay为50ps)。
FF3和FF4直接的Local skew为100ps。
那么Global skew是多少呢?图1 Global skew 和Local skew既然clock skew是表示两个sink clock latency的差值,那么就存在正负值,分别为Positive skew和Negative skew。
•Positive skewPositive skew是指时钟clock到达launch FF1的时间(Tff1)早于时钟到达capture FF2的时间(Tff2)。
图2所示为Positive skew 的例子。
图2 Positive skew示意图对应的setup和hold检查波形如图3所示。
默认情况下setup检查的edge如图中绿色标识,hold检查的edge如图中红色标识。
显然在positive skew的情景下,setup检查变得宽松点,hold检查则变得更为严格。
吾爱IC社区公众号之前也推送过无数篇关于setup,hold的检查方式,如何画波形图,如何计算setup,hold time以及如何计算电路最高工作频率的分享。
如果对这些还心存疑问困惑,可以查看下面几篇文章。
听说Latch可以高效修hold违例(Timing borrowing及其应用)CRPR能补偿crosstalk吗?原来电路最高工作频率是这么算出来的(STA基础篇)秒杀数字后端实现中clock gating使能端setup violation问题数字芯片设计实现中修复setup违例的方法汇总深入浅出讲透set_multicycle_path,从此彻底掌握它Setup slack=Tclock-Tck-q(FF1)-T comb-Tsu(FF2) TskewHold slack = Tck-q(FF1) T comb-Thold(FF2)-TskewTclock=T ck-q(FF1) Tcomb Tsu(FF2)-Tskew图3 Positive skew下setup和hold check•Negative skewNegative skew是指时钟clock到达launch FF1的时间(Tff1)晚于时钟到达capture FF2的时间(Tff2)。
时钟树综合解读
![时钟树综合解读](https://img.taocdn.com/s3/m/49c9f7fed15abe23482f4d6a.png)
同步Pins和忽略Pins
同步Pins: CTS优化达到 buffer约束(最大传 输时间/电容)和时 钟树目标(偏移,插 入延时等)) 忽略Pins: CTS加入一个小的 buffer去隔离所有 的Pins 忽略buffer约束 (最大传输时间/电 容和时钟树目标)
默认的Skew Optimization
带有SDC不确定的传播时钟
如果SDC不确定值包括抖动和时间裕量,Astro仍 能计算实际的时钟网络延时,同时模仿这些效应 调整SDC中set_clock_uncertainty 的值 通过估计偏移值减少这个值 执行相同的命令 sdc “set_propagated_clock [all_clocks]” 调节下面的时序设置项 Unset “Ignore Clock Uncertainty ” Unset “Ignore Propagated Clock ”
符合buffer约束(不符合该约束会报违规) 最大传输时间延迟 最大负载电容 最大扇出 最大buffer级数 符合时钟树目标(不会报违规) 最大偏移 根据Min/Max delay插入延迟
CTS流程
布局完成 设置时钟公共选项 综合时钟树 重新连接扫描链 使能传播时钟 Post-CTS布局优化 优化时钟偏移(CTO) 优化时序(Useful Skew CTO) 布线
时钟树综合结果
时钟buffer增加 阻塞可能会增加 非时钟树单元可能 会被移动到不理想 的位置 可能会引起新的时 序和最大tran/cap 违规
Post-CTS布局优化
Post-CTS布局优化能 优化时序和减少阻塞 执行逻辑和布局优化 去修复可能的时序 (建立时间和保持时 间)、最大电容和最 大过渡时间违规 保持时间推荐在这 里进行首次修复 Congestion Removal 能通过移动不必要的 非时钟树buffer减少 阻塞

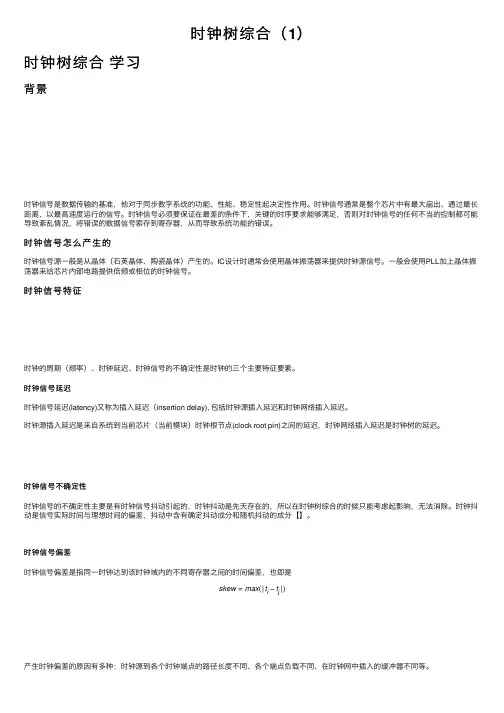

时钟树综合(1)
![时钟树综合(1)](https://img.taocdn.com/s3/m/2cd41fd6ab00b52acfc789eb172ded630b1c987c.png)
时钟树综合(1)时钟树综合学习背景时钟信号是数据传输的基准,他对于同步数字系统的功能、性能、稳定性起决定性作⽤。
时钟信号通常是整个芯⽚中有最⼤扇出、通过最长距离、以最⾼速度运⾏的信号。
时钟信号必须要保证在最差的条件下,关键的时序要求能够满⾜,否则对时钟信号的任何不当的控制都可能导致紊乱情况,将错误的数据信号索存到寄存器,从⽽导致系统功能的错误。
时钟信号怎么产⽣的时钟信号源⼀般是从晶体(⽯英晶体、陶瓷晶体)产⽣的。
IC设计时通常会使⽤晶体振荡器来提供时钟源信号。
⼀般会使⽤PLL加上晶体振荡器来给芯⽚内部电路提供倍频或相位的时钟信号。
时钟信号特征时钟的周期(频率)、时钟延迟、时钟信号的不确定性是时钟的三个主要特征要素。
时钟信号延迟时钟信号延迟(latency)⼜称为插⼊延迟(insertion delay), 包括时钟源插⼊延迟和时钟⽹络插⼊延迟。
时钟源插⼊延迟是来⾃系统到当前芯⽚(当前模块)时钟根节点(clock root pin)之间的延迟,时钟⽹络插⼊延迟是时钟树的延迟。
时钟信号不确定性时钟信号的不确定性主要是有时钟信号抖动引起的,时钟抖动是先天存在的,所以在时钟树综合的时候只能考虑起影响,⽆法消除。
时钟抖动是信号实际时间与理想时间的偏差,抖动中含有确定抖动成分和随机抖动的成分【】。
时钟信号偏差时钟信号偏差是指同⼀时钟达到该时钟域内的不同寄存器之间的时间偏差,也即是skew=max(|t i−t j|)产⽣时钟偏差的原因有多种:时钟源到各个时钟端点的路径长度不同、各个端点负载不同、在时钟⽹中插⼊的缓冲器不同等。
在什么时候做时钟树综合:如下图所⽰,通常在物理设计布局完成之后布线之前进⾏时钟树综合。
在此之前所有的寄存器时钟信号是由同⼀个时钟pin驱动的,具有相同的延时的理想时钟。
已经⽣成了gatelevel 的netlist已经有⼀个初步的版图规划,每个逻辑门包括时序器件都有⼀个具体的位置。
已经基于理想时钟完成了时序优化设计。

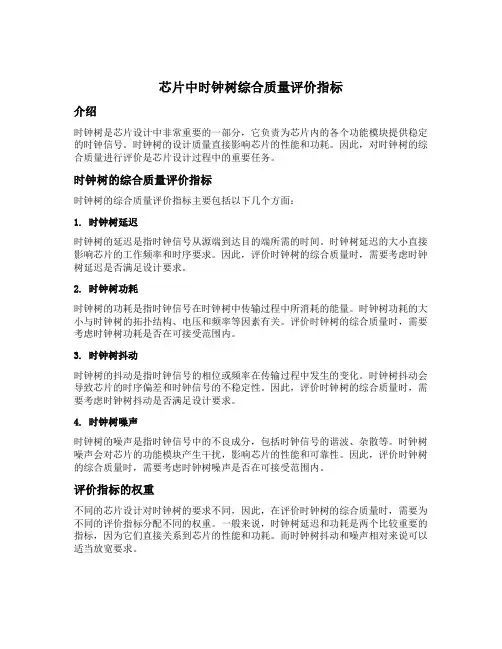

芯片中时钟树综合质量评价指标
![芯片中时钟树综合质量评价指标](https://img.taocdn.com/s3/m/e6cb00d180c758f5f61fb7360b4c2e3f57272508.png)
芯片中时钟树综合质量评价指标介绍时钟树是芯片设计中非常重要的一部分,它负责为芯片内的各个功能模块提供稳定的时钟信号。
时钟树的设计质量直接影响芯片的性能和功耗。
因此,对时钟树的综合质量进行评价是芯片设计过程中的重要任务。
时钟树的综合质量评价指标时钟树的综合质量评价指标主要包括以下几个方面:1. 时钟树延迟时钟树的延迟是指时钟信号从源端到达目的端所需的时间。
时钟树延迟的大小直接影响芯片的工作频率和时序要求。
因此,评价时钟树的综合质量时,需要考虑时钟树延迟是否满足设计要求。
2. 时钟树功耗时钟树的功耗是指时钟信号在时钟树中传输过程中所消耗的能量。
时钟树功耗的大小与时钟树的拓扑结构、电压和频率等因素有关。
评价时钟树的综合质量时,需要考虑时钟树功耗是否在可接受范围内。
3. 时钟树抖动时钟树的抖动是指时钟信号的相位或频率在传输过程中发生的变化。
时钟树抖动会导致芯片的时序偏差和时钟信号的不稳定性。
因此,评价时钟树的综合质量时,需要考虑时钟树抖动是否满足设计要求。
4. 时钟树噪声时钟树的噪声是指时钟信号中的不良成分,包括时钟信号的谐波、杂散等。
时钟树噪声会对芯片的功能模块产生干扰,影响芯片的性能和可靠性。
因此,评价时钟树的综合质量时,需要考虑时钟树噪声是否在可接受范围内。
评价指标的权重不同的芯片设计对时钟树的要求不同,因此,在评价时钟树的综合质量时,需要为不同的评价指标分配不同的权重。
一般来说,时钟树延迟和功耗是两个比较重要的指标,因为它们直接关系到芯片的性能和功耗。
而时钟树抖动和噪声相对来说可以适当放宽要求。
评价方法和工具评价时钟树的综合质量可以采用静态分析和动态仿真的方法。
静态分析是指通过对时钟树的结构和参数进行分析,预测时钟树的性能指标。
动态仿真是指通过模拟时钟信号在时钟树中的传输过程,评估时钟树的实际性能。
评价时钟树的综合质量还可以借助一些专门的工具,如PrimeTime、HSPICE等。
这些工具可以对时钟树进行详细的分析和仿真,提供时钟树的延迟、功耗、抖动和噪声等性能指标。

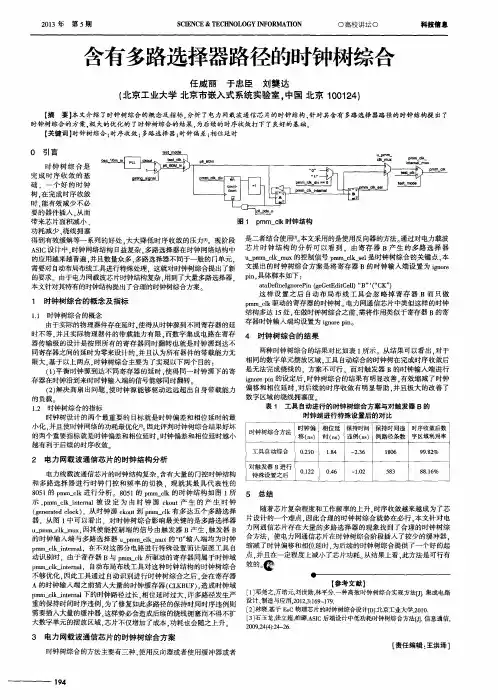

含有多路选择器路径的时钟树综合
![含有多路选择器路径的时钟树综合](https://img.taocdn.com/s3/m/ff816601844769eae009ed65.png)
是二者结合使用日 。 本文采用 的是使用反 向器 的方法 。 通过对 电力载波 芯 片时 钟 结 构 的分 析 可 以看 到 .由寄 存 器 B产 生 的多 路 选择 器 u p mm_ e l km u x的控制信号 p m m _ c l k _ s e l 是 时钟树综合 的关键点 . 本 文提 出的时钟树综合 方案是将 寄存器 B的时钟输 入端设 置为 i g n o r e p i n . 具体脚本如下 :
【 摘 要】 本文介绍 了时钟树综合 的概念及指标 , 分析 了电力 网载波通信 芯片的时钟 结构 , 针对其含有 多路 选择器路径的 时钟 结构提 出了
时钟树 综合的方案 , 极大的优化的 了时钟树综合的结果 , 为后续的 时序收敛打下 了良好的基础 。
【 关键词 】 时钟树综合 ; 时序收敛 ; 多路选择 器; 时钟偏差 ; 相位延 时
_ _
a t a De i f n e l g n o r e P i n( g e Ge t E d i t C e l 1 )… B“( “ C K ” )
1 时钟树综合的概念及指标
1 . 1 时钟 树综合 的概念
由于实际的物理器件存在延时 . 使得从时钟源到不 同寄存器 的延 时不等 , 并且实 际物 理器件 的带 载能力有 限 . 而数字集成 电路在 寄存 器 传输级 的设计是 按照所有 的寄存器 同时翻转也就是 时钟源 到达不 同寄存器 之间的延时为零来设计 的. 并且认为所有器件 的带载 能力无 限大 , 基于以上两点 , 时钟树综合主要为 了实现 以下两个 目的: ( 1 ) 平衡 时钟源到达不 同寄存器 的延 时 , 使得 同一时钟源下 的寄 存 器在时钟沿到来时时钟输人端 的信号能够 同时翻转 ( 2 ) 解决 高扇出 问题 . 使 时钟源 能够驱动远远 超出 自身带 载能力 的负载。 1 . 2 时钟树综合 的指标 时钟树设计 的两个最 重要 的 目 标 就是时钟偏 差和相位延 时的最 小化 . 并且使 时钟 网络 的功耗最优化[ 2 1 因此评判时钟树综合结果好坏 的两个重要指标就是时钟偏差 和相位延 时 时钟偏差和相位延时越小 越有利于后续 的时序收敛
高性能芯片设计中的时钟树优化技术
![高性能芯片设计中的时钟树优化技术](https://img.taocdn.com/s3/m/374fec06a9956bec0975f46527d3240c8447a1aa.png)
高性能芯片设计中的时钟树优化技术时钟树是芯片设计中至关重要的一个组成部分,它负责传输时钟信号以保证芯片的正常工作。
在高性能芯片设计中,时钟树的优化技术尤为重要,可以提高芯片的稳定性、降低功耗,并保证芯片的高性能工作。
本文将介绍高性能芯片设计中的时钟树优化技术,并探讨其在芯片设计中的应用。
一、时钟树设计的重要性时钟信号是芯片工作的基准,它控制着各个功能模块的操作时序,因此时钟树设计的合理性直接影响着芯片的性能和功耗。
在高性能芯片设计中,要实现较高的工作频率和低功耗,时钟树的设计至关重要。
一个优秀的时钟树设计应具备以下几个方面的特点:1. 低时钟抖动:时钟抖动会导致芯片工作不稳定,降低性能。
通过合理的时钟树设计,可以减少时钟抖动,提高芯片的工作稳定性和可靠性。
2. 低功耗:时钟信号在芯片中的传输需要消耗功耗,较长的时钟路径和不优化的时钟树设计将导致大量的功耗浪费。
通过优化时钟树设计,可以降低功耗,提高芯片的能效。
3. 均衡和分布平衡:时钟信号在传输过程中,应该保持均衡和分布平衡,避免信号传输的不平衡导致时钟抖动和延迟问题。
二、时钟树优化的目标在高性能芯片设计中,时钟树优化的目标是实现如下几个方面的优化:1. 降低时钟路径的长度:时钟路径越短,芯片的工作频率越高,性能越好。
2. 降低时钟路径的延时:通过合理的时钟树设计,可以降低时钟路径的延时,提高芯片的工作速度。
3. 降低时钟树的功耗:优化时钟树设计,可以减少时钟信号传输过程中的功耗损耗,提高芯片的能效。
三、时钟树优化技术1. 时钟树综合:时钟树综合是时钟树优化的一项重要技术,通过对时钟信号的分析和综合,优化时钟树的结构,减少时钟路径的长度和延时。
时钟树综合工具可以根据设计需求自动完成时钟树的综合工作,生成一个最优的时钟树结构,提高芯片的性能和功耗。
2. 缓冲器插入:在时钟路径过长或者时钟分布不均衡时,可以通过插入合适的缓冲器来优化时钟树设计。
缓冲器可以提升时钟信号的驱动能力,减少时钟路径的延时和功耗。
