变压器储油柜结构介绍参考文档
对变压器各种储油柜的分析
对变压器各种储油柜的分析X关建平(巴彦淖尔电业局,内蒙古临河 015000) 摘 要:随着电力行业的快速发展,变压器储油柜不断更新,分析各种储油柜在运行中状况。
针对不同储油柜优缺点的分析,对维护不同变压器储油柜提供参考。
关键词:变压器;各种储油柜;分析 中图分类号: 文献标识码:A 文章编号:1006—7981(2012)13—0080—02 变压器储油柜分为开启式、隔膜式、胶囊式、纵向伸缩波纹膨胀器式和横向伸缩波纹膨胀器式储油柜。
开启式储油柜在110kV及以上电压等级的变压器上基本淘汰。
变压器隔膜式储油柜采用专用耐变压器油的橡胶涂覆织物制作,使用时装配在大型变压器油枕内,隔绝变压器油和空气的接触,阻止油的热氧化、劣化,保护变压器不受有害成份的侵蚀,提高变压器的使用寿命,减少变压器的检修次数。
胶囊式储油柜是在普通的储油柜内部装一个耐油的尼龙胶囊袋,将变压器本体内的变压器油与空气隔离开,有效地减慢变压器油的老化,从而起到保护油质的作用。
其工作方式是胶囊袋内部气体通过呼吸管及吸湿器与大气相通,胶囊袋的底面紧贴在储油柜的油面上,使胶囊袋与油面之间没有空气,当油面变化时,胶囊袋也会随之膨胀和压缩。
为了使变压器油与空气完全隔绝,这种储油柜的油位指示系统亦采用特殊结构,即在柜底部附有一个压油袋(小胶囊袋),压油袋装有与变压器本体牌号相同的变压器油,并且与储油柜油相隔离,仅供油表油位指示使用。
在油表(玻璃管)下端有一根连管,它连接着压油袋和油表,变压器运行时油表呼吸塞处于开启状态,当储油柜的油位变化时,小胶囊袋受到的压力也发生变化,使油位指示发生相应变化。
正常情况下,储油柜油面与油表油面均受到一个大气压力,因此变压器本体油面和油表的油面高度相等,但是由于某些原因,在实际应用中,有时会出现油表的油位高度与本体油面高度不一致的现象,这种现象称之为假油位,假油位的存在将影响变压的安全经济运行。
造成假油位的原因很多,最常见的原因就是在胶囊袋外部与变压器油之间有空气,当油温升高时,胶囊袋外部与变压器油之间的空气受热膨胀,压力升高,胶囊袋被压缩,待胶囊袋被压缩到极限之后,堵住了呼吸管与储油柜的接口,这时,在有限空间内,随着温度的升高,储油柜上部的空气压力将超过一个大气压(此时油表上部还是一个大气压),从而使油表的油位突然上升,严重时油会从油标呼吸气塞冒出,但此时变压器本体的实际油位还是正常状况。
最新变压器储油柜结构介绍
集气盒的设置可阻止变压器在注油和运行过程中产 生的气体进入储油柜内。确保油位的指示准确。气 体的多少可通过视察窗来反映，并利用放气管将集 气盒内的气体排出；还可利用集气盒上引下的管路 向储油柜内注或放油。此外，本储油柜的两侧端盖 全部与储油柜壳体焊接，在一端留有进入油柜的人 孔，所有法兰面全部精加工，确保无渗漏．且可承 受真空。
自身具有散 热功能
BP1型波 纹膨胀式
储油柜
纵向波纹管结构
横向波纹管结构
__________________________________ ________________
BP1型含波纹膨胀式有载调压开关储油柜
BP1型含波纹膨胀式有载调压开关储油柜 1.外壳 2.散热窗 3.芯体保护装置 4.吊柄 5.排气软连管 6.输油管路 7.蝶 阀 8.柜脚 9.波纹弹性芯体 10.接线端子盒 11.排气管 12.油位指示 13.视 窗 14.软连接管 15.注油管 16.蝶阀 17.波纹膨胀有载调压开关储油柜
_______________________________________ ___________
1、人孔盖板 2、指针式油位表 3、储油柜放气塞 4、吸湿器管接头 5、储油柜 柜体 6、软气囊 7、视察窗(查看集气盒内气体) 8、集气盒 9气体继电器管接 头 10、支架 11、集污盒 12、排注油管接头 13、集气盒排气管头14、吸湿器 管接头(开关储油柜呼吸机) 15、开关储油柜排、注油管接头16、有载开关管接 头 17、磁铁式油位表 (指示有载开关油位)
_______________________________________ ___________
变压器不同储油柜的应用与对比分析
通 通 过胶襄 和 隔膜 的变化 来进 行 变压器 油体 积 的
收稿 日期 ：０ ０ ０ — ０ ２ １－ ６ ２
（ ） 囊 和隔膜 上 下２ ４ 胶 面分别 是 空气 和油 ， 由于
作者简介 ： 安宗贵 （ ９ ２ ） 男 ， １５ 一 ， 陕西咸 阳人 ， 高级工程师 ， 从事高压电器技术监督方面的Ｔ作 。
器投 入 运行后 ．油体积 在变 化 的同时极 易使 空气 中
的潮 气进 入变 压器 油 中 ，造 成变 压器油 中含水 量增
高 ， 缘性 能下 降 。 绝 （ ） 安 装 和检 修 时胶囊 和 隔膜容 易 被损 伤 、 ３ 损
坏 ， 不 易被 发现 。 且 造成 渗漏 ， 响密封性 能 。 影
压 器绝 缘油 由于 温度 变化 而产 生油 体积 的膨胀 和 收
图１ 胶 囊式 储 油 柜 结 构 示 意 图
缩， 同时将绝 缘 油与空 气 隔绝 ， 是变 压器安 全 运行 的
重要 保 护组 件 。 封式 储油 柜现 基本 有２ 类 型 ：种 密 种 １
是传 统 密封式 储 油柜 ， 它包 括胶襄 式 和 隔膜 式 ， 传统
关键词 ： 变压器 ； 油柜 ； 储 应用： 比分析 对
中 图分 类号 ：Ｍ８５ Ｔ ５ 文 献标 志码 ： Ｂ 文 章 编 号 ：６ ３ ７ ９ （００ ０ — ０６ ０ １７ — ５８ ２ １ ）９ ０ ５ — ３
０ 引 言
目前 ， 了容 量很 小 的变压 器外 ， 除 所有 的油浸式 电力变 压器都 装设 有储 油 柜 。其 作 用是用 来 补偿 变
Ｊ Ｓ ｔ Ｏ ＬＵ Ｙ Ｎ ＯＮＧ 技 术 交 流 与 应 用 Ｉ ＨＵ ＪＡ Ｉ Ｕ ＹＩ Ｇ Ｙ

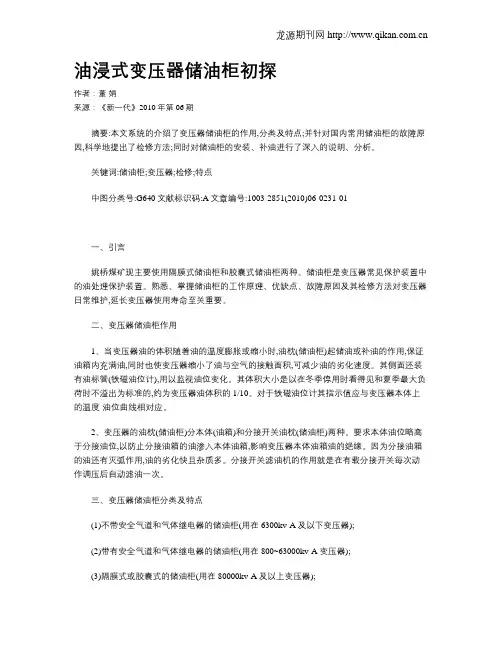

油浸式变压器储油柜初探
油浸式变压器储油柜初探作者：董娟来源：《新一代》2010年第06期摘要:本文系统的介绍了变压器储油柜的作用,分类及特点;并针对国内常用储油柜的故障原因,科学地提出了检修方法;同时对储油柜的安装、补油进行了深入的说明、分析。
关键词:储油柜;变压器;检修;特点中图分类号:G640文献标识码:A文章编号:1003-2851(2010)06-0231-01一、引言姚桥煤矿现主要使用隔膜式储油柜和胶囊式储油柜两种。
储油柜是变压器常见保护装置中的油处理保护装置。
熟悉、掌握储油柜的工作原理、优缺点、故障原因及其检修方法对变压器日常维护,延长变压器使用寿命至关重要。
二、变压器储油柜作用1、当变压器油的体积随着油的温度膨胀或缩小时,油枕(储油柜)起储油或补油的作用,保证油箱内充满油,同时也使变压器缩小了油与空气的接触面积,可减少油的劣化速度。
其侧面还装有油标管(铁磁油位计),用以监视油位变化。
其体积大小是以在冬季停用时看得见和夏季最大负荷时不溢出为标准的,约为变压器油体积的1/10。
对于铁磁油位计其指示值应与变压器本体上的温度-油位曲线相对应。
2、变压器的油枕(储油柜)分本体(油箱)和分接开关油枕(储油柜)两种。
要求本体油位略高于分接油位,以防止分接油箱的油渗入本体油箱,影响变压器本体油箱油的绝缘。
因为分接油箱的油还有灭弧作用,油的劣化快且杂质多。
分接开关滤油机的作用就是在有载分接开关每次动作调压后自动滤油一次。
三、变压器储油柜分类及特点(1)不带安全气道和气体继电器的储油柜(用在6300kv·A及以下变压器);(2)带有安全气道和气体继电器的储油柜(用在800~63000kv·A变压器);(3)隔膜式或胶囊式的储油柜(用在80000kv·A及以上变压器);我矿现主要使用隔膜式储油柜和胶囊式储油柜两种。
双密封防渗漏隔膜式储油柜是有两个半圆体构成的,其中装有一个半圆式隔膜,隔膜浮在油面上,岁随油面的变化而浮动,使油面与大气分开,从而起到调节油量和阻止油与大气接触。
10kV级油浸式变压器安装使用说明书
油浸式变压器安装使用说明书1.适用范围本说明书适用于S9～S11-M-30～3150/10 型油浸式配电变压器,对于电压35kV，容量≤6300kVA及以下结构相似的电力变压器亦可参照使用。
产品型号说明S □ - M- □ / □电压等级kV额定容量kVA全“密”封式性能水平代号(或称设计序号)“三”相2 ．变压器结构简介2．1铁心铁心的硅钢片采用优质冷轧取向30Q120 或30QG105牌号，全斜接缝，步进式三级接缝结构型式，铁心侧面涂以聚胺脂胶，上下铁轭用槽钢夹紧，上下夹件间用螺杆拉紧。
2．2 线圈导线采用无氧铜，扁线为ZB-0.45，圆线为QQ-2，高压线圈为层式，低压线圈按容量可分为≤500kVA为层式，≥ 630kVA为新型螺旋式，首末层加强绝缘，层间绝缘用双面点胶纸，保证线圈经过干燥处理后形成一个有机整体。
2．3器身绝缘铁心窗口内线圈上端增加一个25mm 厚的层压纸板圈，不但加强了主绝缘强度，而且提高了线圈轴向的动稳定性。
2．4 引线原则上高压分接线采用改进后的条型无励磁调压分接开关，针对容量小分接多的接线采用条形中部无励磁调压分接开关。
高压套管一律采用穿缆式，低压套管采用复合式，电流≥1600A 时采用短尾套管。
2．5 油箱 2000kVA 及以下为长方形波纹油箱，2500kVA 及以上为桶式油箱，散热器装置分别为波纹片或片式散热器。
2．6 总装配压力释放阀—开启式变压器容量≥315kVA 安装，密封式变压器皆安装。
气体继电器—变压器容量≥800kVA 安装气体继电器。
温度控制器—变压器容量≥10O0kVA 安装。
储油柜—开启式变压器均装，密封式变压器不安装，在油箱盖上增加一个油位指示表。
管式油位计—无储油柜全密封变压器均装，安装在变压器油箱箱盖上部，显示油箱内的油位。
3.运输3.1变压器至安装地点主要运输方式为汽运，运输时变压器中装满变压器油，影响运输尺寸界限的较大组件单独运输到现场安装，对于易损件如吸湿器等及出厂的随机文件单独包装随变压器主体发运，较大件如散热器，简易包装随变压器主体发运。
外油式储油柜
外油式储油柜一、产品介绍新型外油式变压器储油柜(WY型)是我公司针对电力行业新开发的一种全密封储油柜，采用柔性不锈钢波纹补偿原理，不但能对变压器因温差引起油体积变化进行补偿，而且能确保变压器油与空气绝对隔离，从而确保变压器安全运行。
WY型新一代外油式变压器储油柜膨胀单元采用先进超柔性（δ=0.5）不锈钢波纹弹性材料，并通过钟表式油位计直观、正确、可靠反映储油柜的实际油位。
储油柜有高低油位报警装置真实反映储油柜的油位安全状况，起到油位安全双保险作用。
优化的设计方案及先进的制造工艺，保证了产品的安全、实用、可靠，不断满足客户要求。
二、产品结构及工作原理2.1 产品结构：2.2 工作原理：WY型外油式储油柜采用钟表式油位显示器及高低油位报警装置，对不同温度下油位进行全程监控，确保变压器油位安全可靠。
WY型新型外油式储油柜，从产品结构图可以看出波纹膨胀单元内腔是与大气相通，其左端为自由伸缩的活动区，右端通过焊接与端板固定将油腔密封，变压器油在波纹膨胀单元外部与柜体之间通过下部连接口与变压器邮箱相通，波纹膨胀单元内部是空气，通过呼吸口与外界大气相通。
当变压器油温上升时，变压器油体积相应膨胀，油通过进油管道蝶阀进入柜体波纹膨胀单元通过自身的柔性不锈钢波纹的收缩使膨胀的油体积得到释放，波纹膨胀单元收缩时，通过传导工具将收缩的距离在钟表式油位计上显示出来。
波纹膨胀单元设有机械限位及限位开关，当波纹膨胀单元触动限位开关时，就会接通最高油位报警信号，发出限位报警。
注：以下是紧接第2页-2.2 工作原理的文字当变压器油位下降时，变压器油体积随之收缩，促使波纹膨胀单元自动伸展，波纹膨胀单元自动伸展时，通过传导工具将伸展的距离在钟表油位计上显示出来，当油位低于最低油位报警时，会产生自动报警，报警信号从接线盒上输出。
由于整个储油柜是密封状态，所以无论油体积膨胀或收缩，油始终与外界保持空气隔绝，具有良好的柔性弹性波纹膨胀单元及时实现对体积补偿，避免了变压器产生过大的负压，保护了变压器自身的各易渗漏点。
变压器油枕结构.ppt
简
变压器储油柜的发展
介
胶囊式储油柜
隔膜式储油柜 波纹管式储油柜
储油柜作用
作用：用以补偿变压器油由于温度变化而膨 胀、收缩产生的容积变化，对维护变压器的 正常运行起着重要的保护作用 。
BP1型波纹膨胀储油柜
原理:
波纹储油柜采用先进的不锈钢波纹管补 偿技术，代替老式储油柜中的胶囊，实现 对变压器绝缘油体积补偿和与外界隔离， 防止吸湿氧化绝缘油。升温体积膨胀时， 波纹管被压缩，移向固定端；油位过高时， 波纹管压缩到一定程度报警；绝缘油降温 体积收缩时，波纹管在大气作用下自行伸 长。
有载变压器的有载开关储油柜焊接在变压器主体储 油柜一端的外侧，并将吸湿器联管焊在储油柜内 部．与主变油柜焊成一体，不仅外绝缘距离小且外 型美观。
二、结 构
1、人孔盖板 2、指针式油位表 3、储油柜放气塞 4、吸湿器管接头5、储油柜柜体 6、 软气囊 7、视察窗(查看集气盒内气体) 8、集气盒 9、气体继电器管接头 10、支架 11、集污盒 12、排注油管接头 13、集气盒排气管头14、吸湿器管接头(开关储油柜 呼吸机) 15、开关储油柜排、注油管接头16、有载开关管接头 17、磁铁式油位表 (指 示有载开关油位)
打破了传统储 油柜的油位指
示模式
波纹膨胀体为 全密封结构
结构简单、安 装方便、注油
容易
补偿量大
波纹储油柜特 点
储油柜在微正 压下运行
波纹膨胀体采 用不锈钢材料
寿命长，灵敏 度高，维护量
小
自身具有散热 功能
具有完善的自 身保护功能
BP1型波 纹膨胀式 储油柜
纵向波纹管结构
横向波纹管结构
型号
B P1
变压器储油柜结构及补油方法
浅谈中国少儿歌曲的发展及转变中国少儿歌曲的发展及转变一直受到广大儿童和家长的关注。
与过去相比，现在的中国少儿歌曲在内容和形式上都发生了一些重要的转变。
在以前的岁月里，中国少儿歌曲的内容主要是围绕着教育和娱乐展开的。
这些歌曲大多是介绍生活中的基本常识和道德规范的，旨在增加儿童的知识和品德。
有很多关于数字、颜色、动物和植物的歌曲，这些都是帮助儿童学习和识别的。
还有一些歌曲强调了公共道德和行为规范，如“谢谢您”的歌曲就是培养儿童感恩之情的好方法。
随着时代的发展和社会的变迁，现在的中国少儿歌曲在内容上呈现出更加多元化和深入的特点。
现代的歌曲不再局限于基本知识和道德规范，而是更加注重培养儿童的思维能力和创造力。
现在有很多关于科学、艺术和自然环境的歌曲，这些歌曲既能充实儿童的知识，又能激发他们的学习兴趣和想象力。
还有一些歌曲关注社会问题和现实生活，通过歌曲来传达爱与关怀，培养儿童的社会责任感。
除了内容的转变，中国少儿歌曲在形式上也发生了一些重要的转变。
以前的歌曲大多是简单的旋律和简单的歌词，这样可以更容易让儿童理解和吸收。
现在的歌曲更加注重创新和多样性。
有些歌曲加入了流行元素和电子音乐，使其更具有现代感和吸引力。
一些幼儿园和学校也开始使用舞蹈和动作来搭配歌曲，以增加儿童的参与感和体验感。
中国少儿歌曲在内容和形式上都经历了一些重要的转变。
现代的歌曲更加注重培养儿童的思维和创造能力，同时也更加注重社会责任感和现实生活。
形式上的转变使歌曲更具有吸引力和互动性。
随着中国社会的发展和儿童教育的进步，相信中国少儿歌曲未来将会继续不断创新和发展。
油浸式变压器结构图解
结构图解1-铭牌；2-信号式温度计；3-吸湿器；4-油标；5-储油柜；6-安全气道7-气体继电器；8-高压套管；9-低压套管；10-分接开关；11-油箱；12-放油阀门；13-器身；14-接地板；15-小车电力变压器概述电力变压器是一种静止的电气设备，是用来将某一数值的交流电压（电流）变成频率相同的另一种或几种数值不同的电压（电流）的设备。
当一次绕组通以交流电时，就产生交变的磁通，交变的磁通通过铁芯导磁作用，就在二次绕组中感应出交流电动势。
二次感应电动势的高低与一二次绕组匝数的多少有关，即电压大小与匝数成正比。
主要作用是传输电能，因此，额定容量是它的主要参数。
额定容量是一个表现功率的惯用值，它是表征传输电能的大小，以kVA或MVA表示，当对变压器施加额定电压时，根据它来确定在规定条件下不超过温升限值的额定电流。
现在较为节能的电力变压器是非晶合金铁心配电变压器，其最大优点是，空载损耗值特低。
最终能否确保空载损耗值，是整个设计过程中所要考虑的核心问题。
当在产品结构布置时，除要考虑非晶合金铁心本身不受外[3]力的作用外，同时在计算时还须精确合理选取非晶合金的特性参数。
国内生产电力变压器较大的厂家有特变电工等。
供配电方式：10KV高压电网采用三相三线中性点不接地系统运行方式。
用户变压器供电大都选用Y/Yno结线方式的中性点直接接地系统运行方式，可实现三相四线制或五线制供电，如TN-S系统。
电力变压器主要部件及作用①、普通变压器的原、副边线圈是同心地套在一个铁芯柱上，内为低压绕组，外为高压绕组。
（电焊机变压器原、副边线圈分别装在两个铁芯柱上）变压器在带负载运行时，当副边电流增大时，变压器要维持铁芯中的主磁通不变，原边电流也必须相应增大来达到平衡副边电流。
变压器二次有功功率一般＝变压器额定容量（KVA）×0.8（变压器功率因数）＝KW。
②、电力变压器主要有：A、吸潮器（硅胶筒）：内装有硅胶，储油柜（油枕）内的绝缘油通过吸潮器与大气连通，干燥剂吸收空气中的水分和杂质，以保持变压器内部绕组的良好绝缘性能；硅胶变色、变质易造成堵塞。
对变压器不同类型储油柜的分析
对变压器不同类型储油柜的分析摘要：储油柜可以补偿变压器油体积的膨胀和收缩。
介绍了不同类型储油柜的优缺点，得出选用合适类型的储油柜很重要。
关键字：变压器、储油柜、吸湿器引言变压器油温随负荷和环境温度的变化而变化，变压器油温变化的范围一般为100K以上，绝缘油的膨胀系数为0.00073/K，温度升高时油体积增大，温度下降时油体积减小。
为解决变压器油膨胀问题和及时给变压器补油，特为变压器加装储油柜（除容量较小的变压器外），其对变压器的正常运行起着重要的保护作用。
随着技术的不断进步，储油柜的形式不断变化，技术含量不断提高，出现了不同形式、不同原理的储油柜。
下面对几种储油柜的运行、原理、存在的问题作一分析比较。
1. 开启式储油柜开启式储油柜一般由铁板制成筒状，变压器油与外界大气相通，由于不隔离外界空气，长期运行时绝缘油易受潮、易氧化、易老化变质、含气量易增大，导致绝缘油绝缘性能降低。
这样，对变压器的安全、可靠运行造成很大的威胁。
因此，开启式储油柜结构在高电压大容易变压器中不易使用，开启式储油柜在增加硅胶吸湿器后可以在低电压小容量变压器中使用。
2. 胶囊式储油柜胶囊式储油柜是在储油柜内装一个密闭的、能承受较高压力的胶囊。
这种储油柜通过胶囊将绝缘油和空气隔开。
通过胶囊的变化来进行绝缘油体积的补偿。
老胶囊式储油柜在运行中容易出现以下几种问题：（1）老式胶囊由于材料的原因，易出现老化和龟裂的现象，每5-8年需要更换一次，增加维修次数和维修费用。
（2）由于胶囊具有一定的透气率，变压器投运后空气中的湿气进入变压器油中造成绝缘油中含水量增高，绝缘性能降低。
胶囊内部通过硅胶吸湿器与大气相通可以减少水分进入绝缘油中。
长时间运行后吸湿器中硅胶吸收水分后变色需要及时更换，因此需要经常维护，增加成本。
如果吸湿器中硅胶不及时更换，就实现不了减少水分进入绝缘油的作用。
（3）胶囊式储油柜抽真空时，必须采用适当的方法，如果操作不当，胶囊极易损坏，造成不必要的损失。
变压器用波纹储油柜中英对照产品说明书
变压器用波纹储油柜Corrugate Conservator for Transformer产品使用说明书Product Instruction Manual沈阳天工热电设备有限公司Shenyang Tiangong Thermoelectric Equipment Co., Ltd.目录Contents一、工作原理 (02)Principle of operation二、主要性能参数 (03)Main Performance Parameters三、产品到货验收 (03)Check upon delivery四、产品型号及选用方法 (03)Product model and selecting method五、储油柜安装和注油 (04)Installation & oil injection of conservator六、附注及参数表 (07)Annotation and Parameter List重要提示Important Tips■储油柜运输前必须充气压将波纹补偿器压合，防止振动损伤！（方法见附注1）■没有充压的波纹储油柜不能运输！■到现场未处于充压状态的波纹储油柜不能安装！●Corrugate pipe must be pressed with gas charging before delivering oilconservator to prevent damages due to vibration! （See Annotation 1）●Corrugate conservator without gas pressing cannot be delivered!●Corrugate conservator without gas pressing cannot be installed at site!变压器用波纹储油柜是新一代全密封型储油柜，是胶囊式和隔膜式储油柜的更新换代产品，具有密封性好、使用寿命长、免维护、安装方便等特点，适用于各类油浸式变压器、电抗器和电容器等电力设备。
油浸式变压器储油柜的分类及原理
4 金属波纹(内油)密封式储油柜示意图
（4)无假油位现象。在运行中的各种类型的储油柜，无法把空气 排净，可能造成假油位。该技术因芯体是上下伸缩的，灵敏度高， 加上芯体有一块平衡钢板，产生微正压，每次加油，使芯体内空 气顺利排_出，直至空气排净，达到需要的油位为止，这样就消 除了假油位。 (5)有载分接开关油箱不宜采用金属波纹膨胀器 有载分接开关作为变压器的重要组件，其在运行过程中需要经常 性地根据负载状况进行电压调节。由于在调节过程中不可避免地 会产生电弧，产生一定的气体，而受全密封金属波纹膨胀器容积 的制约，不利于油分解产生气体的释放，需要经常派人现场排气， 厂家及用户都不提倡有载分接开关的小储油柜采用全密封的金属 波纹膨胀器。
波纹管伸缩改变储油柜内部容积实现绝缘油体积补偿，外观形状为横置
圆柱体。
1 开启式储油柜(油枕)或低压小容量变压器铁桶油箱
这一种是最原始的，即采用与外界空气相通的油箱作为储油柜， 这种储油柜由于不密封，因此绝缘油易氧化、受潮，长期运行后 变压器油质氧化，劣化的变压器油微水和含气量严重超标，对变 压器的安全、经济和可靠运行构成极大威胁，严重地降低了变压 器的安垒性和绝缘油的寿命。目前这种储油柜(油枕)基本淘汰了， 市面所见极少，或者只在电压等级较低的变压器上采用。
油浸式变压器储油柜的分类及原理
简介
变压器储油柜的密封形式主要有四种。第一种为开式(无密封) 储油柜，变压器油与外界空气直接相通。第二种是胶囊式储油 柜，由于胶囊易老化开裂，密封性能较差，现在已逐步减少使 用。第三种是隔膜式储油柜，它是用厚度为0．26ram0．35ram的尼龙布两层、中间夹以氯丁橡胶、外涂丁氰橡胶， 但其对安装质量和检修工艺均有较严格的要求，使用效果不甚 理想，主要是渗油和橡胶件易损，影响到供电的安全性、可靠 性及文明生产，因此也在逐步减少使用。第四种是采用金属弹 性元件作为补偿器的储油柜，其又分为外油式和内油式两大类。
解析变压器储油柜及主要附件设计
解析变压器储油柜及主要附件设计摘要：用户需求多样化引起油浸式电力变压器的设计结构变化较多，储油柜作为其主要组成部件，按订制需求正确调整设计以满足设备性能要求是极其重要的。
通过对国内外关于变压器设计结构的研究及资料调查，根据实际工作积累的设计经验，本文作者较为详细地解析了油浸式变压器储油柜的作用、主要部件及设计原理。
关键词：油浸式变压器；储油柜；原理1 变压器储油柜的作用高电压变压器通常采用油浸式变压器类型，变压器主体内部充满绝缘油，器身以及内部带电部件、引线等完全浸入油中，从而更容易达到带电部件消除放电所需的绝缘距离要求。
相对于空气作为绝缘介质所需要的更大绝缘距离，通过采用适当的绝缘隔离结构设计，高电压部件在油中的绝缘距离可降低到空气绝缘距离的约1/10至1/5，极大地缩小高电压中大型变压器的外形尺寸，达到降低变压器及变电站造价成本的效果。
其次，绝缘液体油具有很好的冷却效果，可更好地降低变压器内部的大电流导体温度，从而增加带电体周边绝缘纸板等材料的老化周期，因此，油浸式变压器往往有30年以上的使用寿命。
储油柜是油浸式变压器的重要组成部件，主要作用是避免变压器内部绝缘油热胀冷缩导致内部压力过大或主体缺油。
储油柜是通过一截较短的导流油管与变压器主体连接，其内部只填充部分绝缘油。
工作原理是：当变压器运行时，线圈和铁心发热，就会使绝缘油的温度增高，从而油体积增大,绝缘油就开始通过导流管流向储油柜，从而保持变压器内部处于稳定均衡的压力状态，避免因油体积增加带来的压力过大导致内部部件变形损坏；同时，储油柜也需保持有足够的绝缘油，当变压器负载降低，引起内部温度降低，油体积变小时，储油柜中的油就会通过导流管流向变压器主体，从而避免因油体积减小导致器身和带电体没有浸入油中发生发电，使高电压电位持续处于安全的绝缘状态。
储油柜的另一个重要作用是把变压器绝缘油与外部空气及空气水分隔离开，避免绝缘性能降低以及延缓绝缘油及绝缘件的老化。
变压器储油柜结构介绍
1、人孔盖板 2、指针式油位表 3、储油柜放气塞 4、吸湿器管接头 5、储油柜 柜体 6、软气囊 7、视察窗(查看集气盒内气体) 8、集气盒 9气体继电器管接 头 10、支架 11、集污盒 12、排注油管接头 13、集气盒排气管头14、吸湿器 管接头(开关储油柜呼吸机) 15、开关储油柜排、注油管接头16、有载开关管接 头 17、磁铁式油位表 (指示有载开关油位)
呼吸器
油箱
油位计 隔膜
• 集气盒的设置可阻止变压器在注油和运行过程中产 生的气体进入储油柜内。确保油位的指示准确。气 体的多少可通过视察窗来反映，并利用放气管将集 气盒内的气体排出；还可利用集气盒上引下的管路 向储油柜内注或放油。此外，本储油柜的两侧端盖 全部与储油柜壳体焊接，在一端留有进入油柜的人 孔，所有法兰面全部精加工，确保无渗漏．且可承 受真空。
• 有载变压器的有载开关储油柜焊接在变压器主体储 油柜一端的外侧，并将吸湿器联管焊在储油柜内部 ．与主变油柜焊成一体，不仅外绝缘距离小且外型 美观。
二、结 构
1、人孔盖板 2、指针式油位表 3、储油柜放气塞 4、吸湿器管接头5、储油柜柜体 6、 软气囊 7、视察窗(查看集气盒内气体) 8、集气盒 9、气体继电器管接头 10、支架 11、集污盒 12、排注油管接头 13、集气盒排气管头14、吸湿器管接头(开关储油柜 呼吸机) 15、开关储油柜排、注油管接头16、有载开关管接头 17、磁铁式油位表 (指 示有载开关油位)
•
BP1型含波纹膨胀式有载调压开关储油柜 1.外壳 2.散热窗 3.芯体保护装置 4.吊柄 5.排气软连管 6.输油管路 7.蝶阀 8. 柜脚 9.波纹弹性芯体 10.接线端子盒 11.排气管 12.油位指示 13.视窗 14.软 连接管 15.注油管 16.蝶阀 17.波纹膨胀有载调压开关储油柜来自纵向波纹管储油柜 油位指示
变压器干货精华：油浸电力变压器的构造讲解---技能提升篇
油浸式电力变压器一、油浸式电力变压器的结构器身：铁心、绕组、绝缘结构、引线、分接开关油箱：油箱本体、箱盖、箱壁、箱底、绝缘油、附件、放油阀门、油样活门、接地螺栓、铭牌冷却装置：散热器和冷却器保护装置：储油柜油枕、油位表、防爆管安全气道、吸湿器( 呼吸器) 、温度计、净油器、气体继电器瓦斯继电器出线装置：高压套管、低压套管1 、铁芯铁芯在电力变压器中是重要的组成部件之一。
它由高导磁的硅钢片叠积和钢夹夹紧而成铁心具有两个方面的功能。
在原理上：铁心是构成变压器的磁路。
它把一次电路的电能转化为磁能又把该磁能转化为二次电路的电能，因此，铁心是能量传递的媒介体。
在结构上：它是构成变压器的骨架。
在它的铁心柱上套上带有绝缘的线圈，并且牢固地对它们支撑和压紧。
铁心必须一点接地。
2、绕组绕组是变压器最基本的组成部分，绕组采用铜导线绕制，它与铁心合称电力变压器本体，是建立磁场和传输电能的电路部分。
电力变压器绕组由高压绕组、低压绕组，高压引线低压引线等构成。
3、调压装置变压器调压是在变压器的某一绕组上设置分接头，当变换分接头时就减少或增加了一部分线匝，使带有分接头的变压器绕组的匝数减少或增加，其他绕组的匝数没有改变，从而改变了变压器绕组的匝数比。
绕组的匝数比改变了，电压比也相应改变，输出电压就改变，这样就达到了调整电压的目的。
⑴有载分接开关：有载分接开关的额定电流必须和变压器额定电流相配合。
切换开关需要定期检查，检查时应易于拆卸而不损坏变压器油的密封。
开关仅应在运行 5～6年之后或动作了 5 万次之后才需要检查。
⑵无励磁分接开关：无励磁分接开关应能在停电情况下方便地进行分接位置切换。
无励磁分接开关应能在不吊芯（盖）的情况下方便地进行维护和检修，还应带有外部的操动机构用于手动操作。
4、油箱电压等级高的变压器油箱应装设压力释放装置，根据保护油箱和避免外部穿越性短路电流引起误动的原则，确定合理的动作压力。
油箱顶部应带有斜坡，以便泄水和将气体积聚通向气体继电器。
