碱性蚀刻液铜回收工艺
酸碱性蚀刻液再生及铜回收系统
Etching machine
Fresh solution
s.g. control
Etching machine
Spent
reduces: Capability Quality Productivity
regenerator
Electrolysis Buffer s.g. control
•
• • •
在电解装置中，阴极电解出铜和氨气，而阳极电解出氧气，而后全部被引入再生装置
蚀刻速度：60 µ m/min +/- 5 – 蚀刻均匀性：+/- 1 µ m/min 蚀刻因子：3 - 5
2. 酸性系统
• • • • • • • 电解单元由三个腔体组成：阳极、阴极和中间单元 再生装置中通过注入氧气来氧化Cu(I). 在反应器中加入HCl来生成单氯铜化合物 阴极电解出铜，而阳极则产生酸根离子H，在中间腔体中生成HCl 盐酸和电解槽中产生的氧气被用来再生蚀刻液 蚀刻速度：60 µ m/min +/- 5 蚀刻均匀性：+/- 1 µ m/min
– 电解铜的纯度可达99.1 % 以上
TOC
Toc Machinery (Suzhou) Co., Ltd T. 0086 512 62880799 1079
2. PCB蚀刻制程比较
酸/碱蚀刻的一般制程情况
碱性蚀刻液 A.蚀刻: [Cu(NH3)4 ]++ + Cu => 2 [Cu (NH3)2]+ 2Cu + 4NH3 + 2NH4Cl + 1/2O2 => 2Cu (NH3)2Cl + 2OHB. 再生: 2Cu (NH3)2Cl + 2 (NH4)Cl + 2 (NH4)OH + 1/2 O2 => 2 Cu(NH3)4Cl2 +3H2O 碱性铜回收及蚀刻液再生系统 A. 蚀刻: [Cu(NH3)4]++ + Cu => 2 [Cu (NH3)2]+ B. 再生: 2 [Cu (NH3)2]+ + 2NH3 + 2 (NH4)+ + 1/2 O2 => 2[Cu(NH3)4]++ + 3H2O C. 电解 阳极 : 2NH3 + 2 H2O → 2(NH4)+ + 2OH2HO→ ½ O2 + H2O + 2e阴极: [Cu (NH3)2]+ + e- → Cu + 2NH3 [Cu(NH3)4]++ + 2e- → Cu + 4NH3
碱性蚀刻循环再生直接电解工艺(80吨)
按操作规范以此为原材料调配成合格 蚀刻子液回用到蚀刻机进行蚀刻工 80 作，从而能实现资源的循环利用，达 到保护环境的目的
碱性蚀刻废液直接电解工艺是与蚀刻生产线联动的闭合循环系统，是消除 PCB 铜蚀刻废液二次污染的有效措施和重大革新。该系统再生液回收利用率达 100%，金属铜的回收率达 100%。整个系统主要由两部分组成： 1.铜提取系统， 通过阴阳极复合板直接电解提取高纯度铜，电沉积法降低蚀刻废液中的铜离子 浓度；2.蚀刻液储存和成分调节系统，将已降低铜含量的蚀刻液即行业中称为 的电解再生液通过成分调节，使其各项指标达到生产所需的要求，此时行业中 称之为蚀刻再生子液，通过比重控制进行自动添加返回至蚀刻生产线进行蚀刻 工作使，从而实现资源的循环利用及废液的零排放，达到清洁生产的目的。
如下：
蚀刻工艺 产品附价值 碱性蚀刻工
蚀刻废液 艺
价值所在
废液含大量 的金属铜
数量（吨）
能否实现资源循环利用
低价委外处理，既不能实现资源的循
80
环利用，还可能在转移的过程中会造
成二次污染
碱性直接电 解铜回收工
艺
电解铜 电解再生液
纯度高的单 质铜
含有大量蚀 刻液成分
直接高价售给冶炼厂进行进一步提纯 8
碱性蚀刻循环再生直接电解工艺
一、背景 为了响应国家环保政策,进一步节能减排,减少蚀刻废液在转移过程中带来
的环境污染及重金属的二次污染，结合本司的现有实际情况，引进碱性蚀刻循 环再生直接电解工艺。 二、工艺流程图
三、工艺原理 通过设计标准化的碱性直接电解槽，石墨板作为阳极，单面上铜的不锈钢
板（特殊处理）作为阴极，再在电解过程中加入少量的添加剂，使得碱性蚀刻 废液中的铜离子通过电沉积后以块状铜单质出现在阴极板上，不间断的工作使 得电解槽中碱性蚀刻废液中的铜离子浓度下降，并控制在一定的铜离子浓度（通 过流量控制器进行恒量补充相应量蚀刻废液），从而得到一个稳态运行的系统， 电解提铜后的高氨氮水再通过补加相应物料达到蚀刻子液的参数标准后完全回 用至蚀刻生产线进行蚀刻工作，实现零排放。
碱性蚀刻液循环再生技术2013215
碱性蚀刻液循环再生系统建议计划书2013年2月15日一、项目背景近20年来，中国的PCB行业一直保持10-00%的年增长速度，目前有多种规模的PCB企业3500多家，月产量达到1.2亿平方米。
蚀刻是PCB生产中耗药水量较大的工序，也是产生废液和废水最大的工序，一般而言，每生产一平方米正常厚度（18μm）的双面板消耗蚀刻液约为2～3升，并产出废蚀刻液2～3升。
我国PCB行业每月消耗精铜6万吨/月以上，产出的铜蚀刻废液中总铜量在5万吨/月以上，对社会尤其是PCB厂周边地区的水资源和土壤造成了严重污染。
铜是一种存在于土壤及人畜体内的重金属元素，土壤中含量一般在0.2ppm左右，过量的铜会与人畜体内的酶发生沉淀/络合反应，发生酶中毒而丧失生理功能。
自然界中的铜通过水体、植物等转移至人畜体内，使人畜体内的微量元素平衡遭到破坏，导致重金属在体内的不正常积累，产生致病变性、致癌性等结果。
探索铜蚀刻过程的清洁生产技术，使铜蚀刻废液消除在生产过程中，实现在线循环再生，以彻底杜绝污染源及其污染扩散，实现真正意义上的源头治理，既是环境保护部门强制执法的第一选择，也是PCB行业降低生产成本，走可持续发展之路的必然选择。
二、项目运作模式2.1系统设备的提供1）我公司免费提供一成套碱性蚀刻液循环再生设备，废液处理能力100吨/月，设备造价200万元/套。
2）贵公司负责免费提供设备安装运作所需要的场地和相关水电接入到循环再生设备生产车间等条件。
2.2系统设备运作1）设备运作由我公司派专人和工程师24小时配合贵公司运作管理；2）设备运作费用由我公司自行负责；3）再生子液的化学药剂等费用由我公司负责；4）贵公司负责设备和我公司现场工作人员的基本安全，为我公司驻厂工作人员提供食宿。
2.3系统设备维护1）设备维护由我公司负责；2）设备维护费用由我公司自行负责；3）设备日常管理记录由我公司负责。
2.4收益共享分配1）设备运作所产生的效益实现共享原则；2）回收铜贵公司享有按合同的分配比例分配；3）回收铜由我公司回收、处理，每次回收将邀请贵公司人员到场记账互签；4）铜销售价格以当期上海金属交易所价格为准，每次提取铜后我公司7天内将贵公司所得汇入贵公司账户；三、设备工艺原理碱性蚀刻液在线循环技术采用溶剂萃取膜处理—电解还原法，从失效蚀铜液中分离回收铜，同时通过补加药剂，使失效蚀铜液得到有效回收并循环使用，废液回收率利用率100%，铜回收率100%。
碱性蚀刻液铜回收工艺
碱性蚀刻液铜回收工艺首先，在废液预处理步骤中，需要对蚀刻废液进行过滤和稀释，以去除悬浮固体颗粒和调整废液的浓度。
过滤可以通过过滤纸、滤网或离心等方法进行。
稀释可以通过加入适量的水或盐酸等方法进行。
接下来，在电解还原步骤中，将经过预处理的废液倒入电解槽中，将阳极和阴极分别放入槽中，阳极通常选用不锈钢材料，而阴极通常选用铜板或铜网。
然后，将阳极和阴极连接到外部电源上，并调节电流密度和电解时间，使废液中的铜离子还原成铜金属。
在铜沉积步骤中，通过电解还原将废液中的铜离子还原成铜金属，然后将还原的铜金属沉积在阴极上。
在进行铜沉积之前，可以先将阴极浸泡在酸性电解液中进行活化处理，以提高铜金属的沉积效率。
铜沉积过程中可通过调节电流密度和电解时间来控制沉积速率和沉积的均匀性。
最后，在铜收集步骤中，将沉积在阴极上的铜金属收集起来。
可以用酸性溶液对阴极进行腐蚀，将铜金属从阴极上溶解下来。
或者直接剥离铜金属，将其收集起来。
收集的铜金属可以经过进一步的处理，如熔炼或再加工，以得到高纯度的铜。
碱性蚀刻液铜回收工艺在电子、半导体、电镀等行业广泛应用。
通过回收废液中的铜，不仅可以减少环境污染，还可以节约资源和成本。
然而，在进行碱性蚀刻液铜回收时，需要注意对废液的处理和电解条件的控制，以确保回收的铜金属的质量和纯度。
总结起来，碱性蚀刻液铜回收工艺是一种有效的铜回收方法，通过电化学手段将废液中的铜离子还原成铜金属，并将其沉积和收集起来。
该工艺在各种行业中广泛应用，对于环境保护和资源利用具有重要意义。
碱性蚀刻液循环再生系统

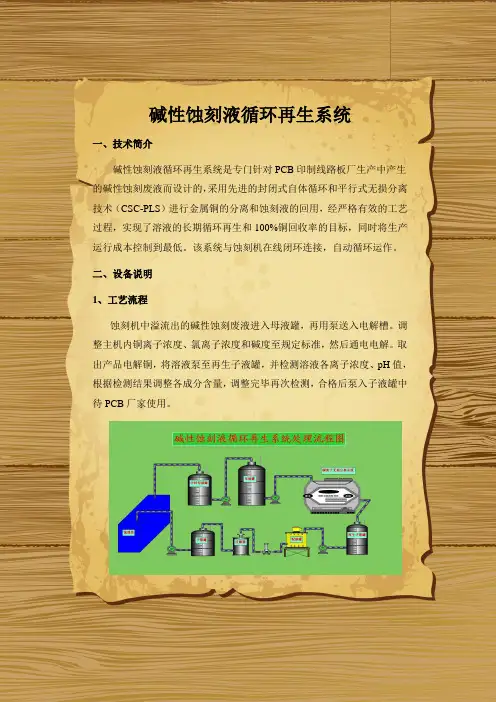

碱性蚀刻液循环再生系统
一、技术简介
碱性蚀刻液循环再生系统是专门针对PCB印制线路板厂生产中产生的碱性蚀刻废液而设计的，采用先进的封闭式自体循环和平行式无损分离技术（CSC-PLS）进行金属铜的分离和蚀刻液的回用，经严格有效的工艺过程，实现了溶液的长期循环再生和100%铜回收率的目标，同时将生产运行成本控制到最低。
该系统与蚀刻机在线闭环连接，自动循环运作。
二、设备说明
1、工艺流程
蚀刻机中溢流出的碱性蚀刻废液进入母液罐，再用泵送入电解槽。
调整主机内铜离子浓度、氯离子浓度和碱度至规定标准，然后通电电解。
取出产品电解铜，将溶液泵至再生子液罐，并检测溶液各离子浓度、pH值，根据检测结果调整各成分含量，调整完毕再次检测，合格后泵入子液罐中待PCB厂家使用。
三、环保指标
◆该系统采用封闭式自体循环和无损分离技术（CSC-PLS）实现了废液的100%回用
◆在整个过程中无固体废弃物、废液、废气产生
◆完全符合国家清洁生产、节能减排的环保要求
四、特点及优势
◆本系统采用PLS平行式无损分离技术，整个过程无需使用任何萃取剂、添加剂，真正实现了对废蚀刻液的无损分离，保证了蚀刻液回用的质量。
◆本系统采用CSC封闭式自体循环技术对废蚀刻液进行循环再生，整个过程既不带入其他外来物质，也没有产生有害物质，更不会破坏溶液成分，再生蚀刻液性能可以与新购子液相媲美，特别适用于高精度PCB 板制作。
◆该系统稳定性强，设备操作简便，便于维护。
采用一站式闭环控制系统，使设备运行更加可靠，运行成本为同行业最低。
基于萃取的印制板碱性蚀刻废液中铜的回收
基于萃取的印制板碱性蚀刻废液中铜的回收摘要：PCB电路板具体生产期间会有大量碱性的蚀刻废液产生，所引发的环境污染问题较为严重。
本文主要结合现行主流回收技术，经过长期实践经验积累与综合分析之后，提出了以萃取法为基础下PCB板废液内铜离子的回收处理方法。
对于废液内多数部分均为铜氨溶液，以萃取法为基础原理，萃取剂选用β－二酮类，萃取铜氨废液内铜，获取不同浓度、温度、pH值等条件下对于萃取具体影响情况。
添加H2SO4反萃取经回收后所有溶液，分析不同H2SO4浓度之下对于萃取具体影响情况。
此次试验研究结果均表明了处于pH值9.5、相对比例1:1、25℃条件下，铜萃取的浓度可达最大；当反萃相的H2SO4溶液内氢离子实际浓度约4mol/L 期间，效果为最佳，可达回收再利用PCB板废液效果。
关键词：萃取；印制板；碱性；蚀刻；废液；铜；回收前言：现阶段在生产电子产品期间，对于PCB板加工常运用各种不同加工处理归功于，所获取到废液较为不同。
PCB 覆铜箔的蚀刻工艺当中，常用酸性与碱性的蚀刻液。
但是，实际生产运行期间，往往会因所产生碱性的蚀刻废液，污染到周边的环境，负面影响及企业外部良好形象均会受到不同程度的影响。
在这一背景下，电子产品的生产企业及社会各界对于PCB蚀刻的废液处理及再回收并利用废液关注度逐渐提高。
鉴于此，本文主要针对以萃取为基础印制板内碱性的蚀刻废液当中铜回收处理进行综述分析，望能够为相关专家及学者对这一课题的深入研究提供有价值的参考或者依据。
1.萃取法基本原理萃取法，主要是在蚀刻废液内添加某类或者某种萃取剂，借助铜离子处于不同溶剂内形成不同溶解度这一基本原理，选择性地把废液内铜离子分离的一种处理方法。
一般、需借助电沉积方法提取其中铜离子。
本文所用萃取剂为β－二酮，萃取机理表示即为：经β－二酮的结构内轻基，与二价的铜离子实现交换处理，螯合物便会逐渐形成。
2.试验研究操作2.1 试验材料试验所用原材料主要包括：二水氯化铜、硫酸、氨水、磺化煤油、β－二酮类的萃取剂。
碱性蚀刻子液配方及故障解决+蚀刻液再生回用铜回收设备药水参数要求
一、碱性蚀刻子液的调配（以配制2000L蚀刻子液为例）1、在调配罐中加入640升自来水。
2、加入560 KG蚀板盐并开启搅拌。
3、待蚀板盐大部分溶解时加入800升25%氨水继续搅拌。
4、直到蚀板盐完全溶解，再加入6公斤碱性蚀刻添加剂。
5、搅拌均匀，化验合格即可使用。
（注：配完后一定要化验氯离子和PH，达到贵司所要求参数后才打到楼顶使用。
）二、碱性蚀刻线工作缸蚀刻液药水参数1、CL-：170 g/L ～210 g/L2、Cu2+：120 g/L ～140 g/L3、pH ：8.2 ～8.8 （热溶液时的pH）4、比重：1.18 ～1.25 g/cm35、温度：48 ～52℃6、压力 1.5～3.5 kg/m3三、碱性蚀刻线常见故障解决1、含铜量的多寡对线路侧蚀影响是很小的，但PH、温度过高和时间过长，侧蚀会明增加。
2、蚀刻均匀性：蚀刻液蚀刻掉铜的均匀分布能力。
3、蚀刻因子：线侧蚀度和线厚比值。
蚀刻因子愈高则代表侧蚀愈低，若蚀刻因子降低则可能受以下因数影响。
（A）药液问题：①PH＞8.6时，蚀刻因子降低，尤其当NH3•H2O含量升高时。
②氯离子过高，蚀刻因子降低。
③温度愈高则侧蚀愈低，温度愈低则侧蚀愈高，但蚀刻速度会降低。
④亚铜离子（一价铜）过多，蚀刻因子降低。
亚铜离子过多的原因可能因O2不足，此时应增加抽风系统的通气量。
⑤铜离子太低，蚀刻因子降低。
（B）机械问题：①上下喷压不均，造成其中一面过蚀。
此时因调整上下压力，使板子出来后蚀刻程度一致。
②喷嘴或滤网阻塞，造成压力不稳定，蚀刻时间难以控制。
③喷嘴摇动角度过大，细线路的走向应尽量与摆动方向平行。
④蚀刻时间过久，造成过蚀现象。
一般认为铜厚的不均而导致所需的蚀刻时间不同。
若将蚀刻控制到100%均一次蚀刻干净，将会造成部分板子有过蚀现象。
4、问题与对策：（一）速度降低（二）蚀刻不均匀（三）沉淀（四）侧蚀大蚀刻过度（五）蚀铜不足（六）蚀刻机结晶过多四、蚀刻机的维护1.检查喷嘴压力：喷嘴压力可通过每只喷管的压力表表现出来。
碱性蚀刻液铜回收工艺
碱性蚀刻液铜回收工艺
简介：
碱性蚀刻液是用蚀刻线路板铜的药液，主要成分：氨水+氯化铵+添加剂。
一般生产车间排出的废液含铜量为110~130g/l。
此废液回收价值高，收回方法，其一：萃取电解法。
此法利用萃取剂萃取出铜离子之后，用硫酸铜溶液做电解液进行电解。
其优点在于电解出来的铜纯度高，一般电解出来的铜都可以达到三个九以上。
以下
是萃取电解的工艺流程
注明：
1.萃取槽，萃取剂和原液混合萃取，然后分相，上层为含铜萃液，下层为萃余液。
2.水洗槽1主要是水洗含铜萃液中的氨根离子，称洗氨。
3.反萃槽，是用硫酸溶液将含铜萃液中的铜洗出来，形成硫酸铜溶液即电解液。
4.水洗槽2，主要是用水洗掉萃取液中残留的硫酸根。
称洗硫。
5.隔油缸，油其实是指残留的萃取剂。
6.本工艺，蚀刻液循环，萃取剂循环，电解液循环。
洗水排出处理。
线路板厂碱性蚀刻液铜回收工艺
线路板厂碱性蚀刻液铜回收工艺线路板制造过程中，碱性蚀刻液用于去除覆盖在铜箔上的不需要的部分，以形成电路图案。
然而，在蚀刻过程中剥离的铜需要进行回收处理，以减少资源浪费和对环境的影响。
以下是碱性蚀刻液铜回收工艺的一般步骤。
第一步：酸洗在蚀刻液回收过程之前，需要对蚀刻产生的残留物进行酸洗处理。
酸洗液一般采用稀硫酸或醋酸作为主要成分。
在酸洗中，残留在蚀刻液中的杂质和污染物将被去除，以提高回收效率。
第二步：沉淀经过酸洗后，将蚀刻液中的铜离子转化为不溶性的铜沉淀物。
这一步骤通常使用化学方法实现。
例如，可以添加一定量的还原剂（如亚硫酸盐）将溶解的铜转化为不溶性的氧化铜。
第三步：过滤将转化后的铜沉淀物通过滤纸或其他过滤介质进行过滤，以将固体颗粒与液体分离。
过滤后得到的溶液中含有铜离子，可以进行下一步的处理。
第四步：电化学沉积过滤后的铜盐溶液可以通过电化学方法进行回收处理。
将溶液放入电解槽中，设立阳极和阴极，利用电流经过阴极时，铜离子将在阴极上还原为固体铜，而阳极上则发生氧化反应。
第五步：熔炼通过电化学沉积得到的铜层可以进行烧结或熔炼处理，将铜转化为纯铜金属。
这需要使用高温熔炉，将铜层加热融化，并除去其中的杂质。
最终得到的纯铜可以再次作为线路板生产的原材料使用。
除了以上的主要步骤，还有其他辅助操作，例如pH调节和除杂等。
这些步骤的目的是为了确保回收过程的高效性和铜的纯度。
总结起来，碱性蚀刻液铜回收工艺包括酸洗、沉淀、过滤、电化学沉积和熔炼等步骤。
通过这些操作可以将蚀刻液中的铜回收利用，减少资源浪费。
这有助于环境保护，并提高线路板制造过程的可持续性。
基于萃取的印制板碱性蚀刻废液中铜的回收
印制电路板（ＰＣＢ）被认为是当前电路板生产的 一个重要 部 分，大 力 推 动 着 我 国 电 子 产 品 的 发 展。 但是大量生产的背后，也造成大量蚀刻液的产生，给 当前环境带来严重的污染。根据试验检测，在蚀刻 废液中铜的含量就高达 １２０～１８０ｇ／Ｌ。这种高浓度 的铜废液不仅具有很强的毒性，同时还会给环境带 来极大的污染，并造成铜的浪费。为解决这类问题， 环保部在发布的《清洁生产标准—印制电路板制造 业》（ＨＪ４５０－２００８）中规定，ＰＣＢ生产企业必须对蚀 刻液进行回收和再利用。由此可以看出，加强对蚀 刻液中铜的回收利用，是解决当前 ＰＣＢ印制板环境 污染的一个重要工作。而在当前的回收利用中，人 们尝试采用 不 同 的 方 法 进 行 回 收，如 还 原 法、萃 取 法、液膜技术等等，这些都为当前的研究提供了借鉴 与参考。其 中，萃 取 法 凭 借 其 少 污 染、萃 取 快 等 特 点，受到很多 学 者 的 研 究 ［１－２］。 通 过 萃 取 不 会 产 生 二次污染，进而被很多学术研究者尝试。对此，本文 则提出一种基于 β－二酮的 ＰＣＢ废液萃取方法，并 对该方法的萃取效果进行研究。
１４６
中 国 锰 业
第 ３６卷
具体结果如图 １所示。
图 １ β－二酮萃取机理
具体的萃取过程则可以用图 ２来表示。
!"#
$%&"+
$, 01+
,-.
/,
456789
电路板碱性蚀刻液处理技术
精品整理
电路板碱性蚀刻液处理技术
一、技术概述
含铜废液经过多级（4～6级）错流萃取形成富铜萃取剂和萃余液，富铜萃取剂经过多级逆流洗涤去除氯离子和铵离子后，以硫酸和硫酸铜为反萃取剂对洗涤后的富铜萃取剂进行多级逆流反萃，获得硫酸铜溶液和萃取剂，硫酸铜电解得到电解铜，萃取剂经过多级逆流洗涤去除硫酸根离子后返回含铜废液错流萃取。
萃余液和洗涤液需单独处理。
反萃取中每一级富铜萃取剂与硫酸、硫酸铜混合溶液流量最佳比例为1:1～1:1.2，洗水与萃取剂的流量比为1.2:1～1:1。
二、技术优势
“多级错流萃取与逆流洗涤”保证了每段工序中物料不被杂质离子污染，相对延长了蚀刻液换缸周期。
三、适用范围
印制电路板企业碱性蚀刻液处理。
四、技术指标
铜回收率：≥91.9%
氯化物回收率：≥90.2%
氨氮回收率≥：83.3%。
含铜蚀刻废液利用处置方案
含铜蚀刻废液利用处置方案背景在现代制造业中，蚀刻技术被广泛应用于电子、半导体、光电等领域。
在这些领域中，含铜蚀刻废液是其中一种常见的工业废液。
含铜蚀刻废液中的铜离子含量高，且具有一定毒性。
因此，如何对含铜蚀刻废液进行有效的处置和利用，成为了制造业中的重要问题。
含铜蚀刻废液的特性1.铜离子含量高2.具有一定毒性3.含有大量氢氟酸4.酸性较强处置方案1. 中和法中和法是含铜蚀刻废液处理的一种有效方式。
其主要原理是将含铜蚀刻废液和碱性物质混合，使其酸度降低到较为安全的范围内。
在中和法中，常用的碱性物质有氢氧化钠、氢氧化钙等。
中和法处理后的含铜废水，可通过过滤等方式进行净化后，得到清洁的水，再将其排放到环境中。
2. 电沉积法电沉积法是另一种常用的含铜蚀刻废液处理方式。
即利用电化学沉积原理，将废液中的铜离子沉积在电极上。
在电沉积的过程中，铜离子可以被还原成金属铜，从而达到废液净化的目的。
其优点是不需添加任何化学药剂，对环境污染小。
3. 分离法分离法是利用特定分离膜将含铜蚀刻废液中的铜离子与其他离子分离开来，达到净化的目的。
该方法操作简单，对环境的污染较小。
但是，由于分离膜的成本较高，分离法的应用范围受到一定的限制。
废液利用方案1. 铜的回收利用含铜蚀刻废液中的铜离子经过净化后可以进行回收利用。
一种常见的方法是通过化学物质将其还原成金属铜。
这种方法是一种经济实惠的方式，可将废液中的铜利用起来，同时也能减少对环境的污染。
2. 用于金属表面处理含铜蚀刻废液可以用于金属表面的处理。
特别是对铜及其合金的表面，其含有大量的铜离子，可在表面上形成保护膜，具有防腐、耐光、抗氧化等功能。
3. 用于其它行业含铜蚀刻废液经过净化后，可以用于其它行业。
如农业中的肥料、制造生产中的金属表面处理、矿山等。
结论含铜蚀刻废液处理和利用对环境保护具有重要意义，同时也与企业的可持续发展密切相关。
中和法、电沉积法、分离法是常用的处理方法，选用一种方法要考虑经济、环保、技术等多个方面的因素。
碱性蚀刻液中铜的回收
２ 实验 部分
Ｊ３ Ｚ
Ｊ４ ｚ
三乙醇胺 １０ ｇ Ｌ ．０ ／
２ ２ ３ 添 加剂极 化 曲线 的测 定 ．．
采用 Ａ ｔｌ ｕｏ ｂ电化 学 工 作站 测 定 加 入 各种 不 同 ａ
配方 添加 剂 的蚀 刻 废液 的阴极极 化 曲线 。
３ 结果 与讨论
２ １ 第 一部分 实验 方案 ．
行， 在钛 板上有 铜 析 出 ， 反 应 结 束 ， 在 钛 板 上 形 待 会
成 一层较 平 整 的铜 层 ， 个 过 程 是 粗 制 铜 的 过 程 。 这
下一步骤是精制铜 ， 主要运用电镀原理 ， 将上一步骤 中的镀铜 的阴极钛板作 阳极 ， 另一表 面清洁铜板作
铜分别 为 ５ ．Ｏ ５ ． ０ ５ ． ８ ５ ． ３ ， ６ ４ ，４ ８ ，５ ２ ，６ ４ ｇ 经计算 得 １０ ｍ 原料含铜 １９４５ 。 ００ Ｌ ３ ．２ ｇ
３ １２ 正 交实验 ．． 正交 实验 结果 见表 ２ 。
阴极， 硫酸铜溶液作 电镀液 ， 这一过程 主要是以电化
学方式溶解阳极上的粗铜 ， 再通过阴极沉淀 ， 阴极 在 得到的铜为精铜 ， 纯度较高。
收 稿 日期 ：０ １ ０ ２ １ — ４—１ ２
作者简介 ： 程静 （９ ２ ） 河南平 顶山人。 １８ 一 ，
第 ７期
程
静 ： 性 蚀 刻 液 中铜 的 回收 碱
‘１ ７・
７ ４ ２． ４ ９ ８ ８． ８
９ ６ ７． ９ ９ ９ ３． １
∞ ∞ ∞ ∞ ∞ ∞
０ ０ ． ｏ １０ ０ ７． ７ １
８ ７ ７． ４ ８ ２ ７． Ｏ
酸碱性蚀刻液再生及铜回收系统
酸碱性蚀刻液再生及铜回收系统1.引言蚀刻液是一种用于蚀刻金属表面的溶液，常用于电子设备制造行业中的电路板制作。
然而，传统的蚀刻液使用后会产生大量废液，其中含有酸碱性物质及金属离子等有害物质。
为了回收利用这些资源，并减少对环境的影响，发展酸碱性蚀刻液再生及铜回收系统是一种重要的研究方向。
2.酸碱性蚀刻液再生技术2.1过滤2.2中和2.3电析酸碱性蚀刻液中所含有的金属离子可以通过电析的方法进行回收。
电析是利用电流通过液体中的金属离子，将其电化学还原成金属沉积在电极上。
通过这种方法，可以将酸碱性蚀刻液中的金属资源回收利用，同时减少对环境的污染。
3.铜回收系统技术在酸碱性蚀刻液再生过程中，铜是一种常见的金属资源。
铜回收系统技术主要包括电解、溶剂萃取等方法。
3.1电解电解是一种通过电流的作用将溶液中的金属离子还原成金属的方法。
在铜回收系统中，可以利用电解的方法将酸碱性蚀刻液中的铜离子电化学还原成铜金属。
这种方法具有高效、环保的特点，能够有效地回收利用酸碱性蚀刻液中的铜资源。
3.2溶剂萃取溶剂萃取是通过溶剂选择性地吸附和分离溶液中的特定成分的方法。
适当选择合适的溶剂，可以实现对酸碱性蚀刻液中的铜离子的吸附和回收。
这种方法具有操作简单、回收率高的特点，是一种常用的铜回收系统技术。
4.酸碱性蚀刻液再生及铜回收系统的优势4.1资源回收利用通过再生技术可以将酸碱性蚀刻液中的酸碱物质和金属离子回收利用，减少对自然资源的消耗。
4.2环境友好再生系统能够有效地处理和减少酸碱性蚀刻液中的废液，减少对环境的污染。
4.3经济效益通过再生和回收技术，可以降低酸碱性蚀刻液的成本，提高资源利用效率，从而带来经济效益。
5.结论酸碱性蚀刻液再生及铜回收系统是一种重要的研究方向，通过过滤、中和和电析等方法可以实现酸碱性蚀刻液的再生和回收利用。
通过电解和溶剂萃取等方法可以实现酸碱性蚀刻液中的铜离子的回收。
这些技术具有资源回收利用、环境友好和经济效益等优势，对于推动电子设备制造行业的可持续发展具有重要意义。
碱性蚀刻液中铜回收与废液铜氨废水的循环使用
碱性蚀刻液中铜回收与废液铜氨废水的循环使用碱性蚀刻液是一种用于蚀刻金属的溶液，其中包含有机酸、无机碱和助剂等成分。
在电子工业和光学工业中，铜是一种常见的材料，因此碱性蚀刻液中铜的回收和废液、铜氨废水的循环使用对于节约资源和保护环境具有重要意义。
铜的回收主要通过两个步骤完成：溶解铜和沉淀回收。
在碱性蚀刻液中，铜往往以离子的形式存在，因此可以通过加入还原剂将铜离子还原为金属铜。
还原剂常用的有二氧化硫、亚硫酸氢钠等。
还原反应可以用如下方程式表示：Cu2++2e-->Cu还原反应后，金属铜会从溶液中沉淀下来。
回收的金属铜可以用于再生和再利用。
在回收铜的过程中，也会产生一定量的废液和铜氨废水。
这些废液和铜氨废水富含有机酸、无机碱以及其他含有金属离子的溶质。
为了循环利用这些废液和铜氨废水，可以采用以下步骤：1.废液的中和：废液中的有机酸和无机碱可以互相中和，生成一定量的水和盐。
中和反应需要适当的酸碱指示剂来监测中和的程度，以确保中和反应完全。
2.沉淀回收：通过加入适当的还原剂，将溶液中的金属离子还原为金属沉淀，再通过过滤或离心等方法将沉淀分离出来。
沉淀可以通过烘干和熔融等方法得到金属的纯度较高的形态。
3.废液的再处理：在回收过程中生成的中和盐可以进一步处理，以从中提取有价值的化学物质或进行其他处理方式。
例如，可以通过晶体生长技术，将盐析出为晶体，再进行相应的晶体提纯工艺。
4.循环水系统：对于铜氨废水，可以采用循环水系统来回收和再利用。
该系统包括废水处理装置和循环水泵等设备，通过处理废水中的氨、铜离子和其他污染物，将废水进行处理后，再循环使用于蚀刻工艺中。
通过铜的回收和废液、铜氨废水的循环使用，可以减少资源的消耗和废液的排放，实现对环境的保护和可持续发展的要求。
同时，回收金属铜也可以带来经济效益，提高蚀刻液的利用率和生产效率。
因此，在碱性蚀刻液中铜回收和废液、铜氨废水的循环使用方面的研究和应用有着广阔的发展前景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
碱性蚀刻液铜回收工艺
简介：
碱性蚀刻液是用蚀刻线路板铜的药液，主要成分：氨水+氯化铵+添加剂。
一般生产车间排出的废液含铜量为110~130g/l。
此废液回收价值高，收回方法，其一：萃取电解法。
此法利用萃取剂萃取出铜离子之后，用硫酸铜溶液做电解液进行电解。
其优点在于电解出来的铜纯度高，一般电解出来的铜都可以达到三个九以上。
以下
是萃取电解的工艺流程
注明：
1.萃取槽，萃取剂和原液混合萃取，然后分相，上层为含铜萃液，下层为萃余液。
2.水洗槽1主要是水洗含铜萃液中的氨根离子，称洗氨。
3.反萃槽，是用硫酸溶液将含铜萃液中的铜洗出来，形成硫酸铜溶液即电解液。
4.水洗槽2，主要是用水洗掉萃取液中残留的硫酸根。
称洗硫。
5.隔油缸，油其实是指残留的萃取剂。
6.本工艺，蚀刻液循环，萃取剂循环，电解液循环。
洗水排出处理。
