天然气窑炉及燃气管道设计讲诉
天然气窑炉及燃气管道设计讲诉63页PPT
61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
谢谢！
1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常从未能从岸边走远。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
天然气窑炉及燃气管道设计讲诉 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
室内燃气管设计说明书
室内燃⽓管设计说明书⼀、⼯程概况：1、某市住宅，层⾼3⽶，共7层。
2、本次设计的⽓体为天然⽓，其成分如下：CH 4:95﹪ C 2H 4 :1% C 3H 8 :0.2% CO 2:1.7﹪ C 4H 10:0.8﹪ N 2:1.3﹪ 3、每⼀层居民⽤户内装设⼀台燃⽓双眼灶和⼀台燃⽓热⽔器，双眼灶额定热负荷为6.39kW ，热⽔器额定热负荷为23kW 。
⼆、基本计算： 1.燃⽓选择的基本要求根据我国城市燃⽓设计规范规定，作为城市燃⽓的⼈⼯燃⽓，其低发热值应⼤于14700KJ /NM 3。
由于⽤⽓设备是按确定的燃⽓组分设计的，所以城市的燃⽓组分必须维持稳定。
为保证原有的⽤⽓设备是按确定的⽤⽓设备热负荷的稳定，所以供应的燃⽓华⽩指数波动范围应不超过±5%。
当所输配的燃⽓被另⼀种燃烧特性差别⽐较⼤的燃⽓所取代时除了华⽩指数外，还必须考虑不产⽣离焰、黄焰、回⽕、不完全燃烧等特性。
天然⽓的质量指标应符合下列要求：1. 1）、天然⽓的发热量、总硫和硫化氢含量、⽔露点温度指标应符合现⾏国家标准《天然⽓》GB17820的⼀类⽓或⼆类⽓规定；2）、在天然⽓交接点的压⼒和温度条件下：天然⽓的烃露点应⽐最低环境低５℃；天然⽓不应有固态、液态或胶状物质。
2基本参数计算 2.1M=1/100(y 1M 1+y 2M 2+……+y n M n )式中y 1、y 2、......、y n ——各单⼀⽓体的容积成分（﹪） M 1 、M 2 、……、 M n ——各单⼀⽓体的分⼦量M==16.043*0.95+28.0540*0.01+44.0970*0.002+58.1240*0.008+44.0098*0.017+28.0134*0.013=17.1869 kg/kmol2.2、平均摩尔容积：V m =1/100(y 1V 1+y 2V 2+……+ y n V n ) 式中y 1、y 2、......、y n ——各单⼀⽓体的容积成分（﹪） V 1 、V 2 、……、 V n ——各单⼀⽓体的摩尔体积V==22.3621*0.95+22.2567*0.01+21.9360*0.002+21.9900*0.008+22.2601*0.017+22.4030*0.013=22.3560 nm3/kmol 2.3、混合⽓体的平均密度：p=∑y i p 0ip=0.7174*0.95+1.2605*0.01+2.0102*0.002+2.7030*0.008+1.9771*0.017+1.2504*0.013=0.7189 kg/nm3混合⽓体相对密度：S=p/1.293=0.5567/1.293=0.55672.4、标准状况下，混合⽓体的运动黏度：Ｕ=∑g i /∑(g i /Ｕi ) =∑( y i M i /∑ y i M i )/ ∑(g i /Ｕi )U=10^-6*1/(0.8866/14.5+0.0163/7.46+0.005/3.81+0.0217/2.53+0.0435/7.09 +0.0212/13.3) =12.353*10^6 m2/s 2.5、平均临界压⼒、平均临界温度 m.c 1c12c2n cn P 0.01y P +y P ++y P ?L ＝（）m.c 1c12c2n cn T 0.01y T +y T ++y T ?L ＝（）式中 Pm.c 、Tm.c ：混合⽓体的临界压⼒与临界温度；c1c2cnP P P L 、：各组分的临界压⼒；：各组分的临温度。
室内燃气管道的设计与施工

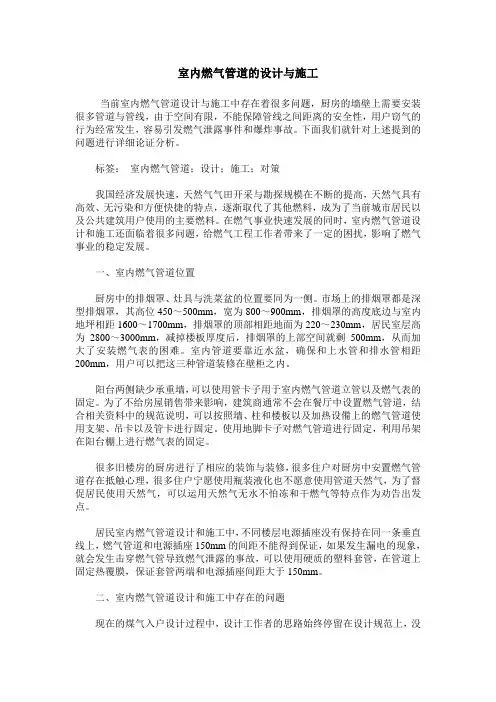

室内燃气管道的设计与施工当前室内燃气管道设计与施工中存在着很多问题，厨房的墙壁上需要安装很多管道与管线，由于空间有限，不能保障管线之间距离的安全性，用户窃气的行为经常发生，容易引发燃气泄露事件和爆炸事故。
下面我们就针对上述提到的问题进行详细论证分析。
标签：室内燃气管道；设计；施工；对策我国经济发展快速，天然气气田开采与勘探规模在不断的提高，天然气具有高效、无污染和方便快捷的特点，逐渐取代了其他燃料，成为了当前城市居民以及公共建筑用户使用的主要燃料。
在燃气事业快速发展的同时，室内燃气管道设计和施工还面临着很多问题，给燃气工程工作者带来了一定的困扰，影响了燃气事业的稳定发展。
一、室内燃气管道位置厨房中的排烟罩、灶具与洗菜盆的位置要同为一侧。
市场上的排烟罩都是深型排烟罩，其高位450～500mm，宽为800～900mm，排烟罩的高度底边与室内地坪相距1600～1700mm，排烟罩的顶部相距地面为220～230mm，居民室层高为2800～3000mm，减掉楼板厚度后，排烟罩的上部空间就剩500mm，从而加大了安装燃气表的困难。
室内管道要靠近水盆，确保和上水管和排水管相距200mm，用户可以把这三种管道装修在壁柜之内。
阳台两侧缺少承重墙，可以使用管卡子用于室内燃气管道立管以及燃气表的固定。
为了不给房屋销售带来影响，建筑商通常不会在餐厅中设置燃气管道，结合相关资料中的规范说明，可以按照墙、柱和楼板以及加热设備上的燃气管道使用支架、吊卡以及管卡进行固定。
使用地脚卡子对燃气管道进行固定，利用吊架在阳台棚上进行燃气表的固定。
很多旧楼房的厨房进行了相应的装饰与装修，很多住户对厨房中安置燃气管道存在抵触心理，很多住户宁愿使用瓶装液化也不愿意使用管道天然气，为了督促居民使用天然气，可以运用天然气无水不怕冻和干燃气等特点作为劝告出发点。
居民室内燃气管道设计和施工中，不同楼层电源插座没有保持在同一条垂直线上，燃气管道和电源插座150mm的间距不能得到保证，如果发生漏电的现象，就会发生击穿燃气管导致燃气泄露的事故，可以使用硬质的塑料套管，在管道上固定热覆膜，保证套管两端和电源插座间距大于150mm。
燃气管道工程设计、施工技术规定范文（二篇）
燃气管道工程设计、施工技术规定范文燃气管道工程设计、施工技术规定是为了确保燃气管道工程的设计和施工符合安全、高效、可靠的要求，保障公众的生命财产安全。
本文将介绍燃气管道工程设计、施工技术规定的相关要求，确保设计和施工过程中不出现问题。
一、设计要求1.管道布置：根据燃气管道工程的使用功能、地理环境、供气方式等因素，合理布置管线，确保供气安全可靠。
2.材料选用：选择符合国家标准的燃气管道材料，保证管道的耐腐蚀、耐压、耐温性能。
3.管道安全防护：根据地质特点和施工条件，采取必要的安全措施，防范地震、滑坡和泥石流等灾害。
4.排气和通风：对于高低点、死头或阻塞的管道段，需设置排气装置；对于密闭空间，需设置通风装置，防止燃气积聚造成安全隐患。
5.管道标识：对于燃气管道的主要设备、管线、阀门等设施，应设置清晰可见的标识，以便于操作和维护。
二、施工要求1.施工前准备：在施工前，需进行详细的工程勘察和设计，制定合理的施工方案，并取得相关审批文件。
2.施工现场：确保施工现场的安全，设置警示标志，划定施工区域，并采取必要的安全防护措施，确保施工人员和周围居民的安全。
3.管道敷设：按照设计要求进行敷设，确保管道的坡度、弯曲度、连接方式等符合标准，避免燃气泄漏和管道损坏的风险。
4.焊接工艺：采用符合标准的焊接工艺，保证焊缝的质量和可靠性，避免漏气和管道失效的问题。
5.监管和验收：施工过程中需有专业人员进行监督和质量验收，确保工程质量符合要求。
三、运行和维护要求1.运行管理：燃气管道工程需建立健全的运行管理制度，进行定期巡检和维护，确保管道的正常运行。
2.事故处理：如发生燃气泄漏、事故等情况，需及时采取措施进行处理，并通知相关部门进行处理和调查，保障公众的安全。
3.维修和更换：针对老化、磨损和损坏的管道部件，需进行及时的维修或更换，确保管道的安全运行。
4.安全宣传和教育：对于使用燃气管道的居民和企事业单位，需进行安全宣传和教育，提高公众的安全意识和应急处置能力。
天然气窑炉及燃气管道设计
1.2.4 当调压装置进口压力不大于0.4MPa时，可设置在生产车间用气房间内，或当
调压装置进口压力不大于0.8MPa时，可设置在单独、单层建筑的生产车间内，但应 符合下列要求： 1）该建筑物耐火等级不应低于二级，并应具有轻型结构屋顶爆炸泄压口及向 外开启的门窗； 2 ）室内通风换气次数每小时不应小于2次； 3 ）调压器进出口管径不应大于DN80；
到窑尾，故而称为辊道窑。
2）陶瓷坯体可直接置于辊子上或将坯体先放在垫板上，再将热板放在辊子上， 由于辊子不断转动，可使坯体依序前进。每根辊子的端部都有小链轮，由链条 带动自转，为传动平稳、安全、常将链条分若干组传动。 3）低温处的辊子用耐热合金钢制成，高温处则以耐高温陶瓷材料如刚玉瓷作 为辊子。
3.7.2隧道窑一般是一条长的直线形隧道，其两侧及顶部有固定的墙壁及拱顶，底 部铺设的轨道上运行着窑车，主要工作原理： 1）燃烧设备设在隧道窑的中部两侧，构成了固定的高温带--烧成带，燃烧产生 的高温烟气在隧道窑前端烟囱或引风机的作用下，沿着隧道向窑头方向流动，同 时逐步地预热进入窑内的制品，这一段构成了隧道窑的预热带。 2）在隧道窑的窑尾鼓入冷风，冷却隧道窑内后一段的制品，鼓入的冷风流经制 品而被加热后，再抽出送入干燥器作为干燥生坯的热源，这一段便构成了隧道窑 的冷却带。
4） 调压装置宜设不燃烧体护栏；
5 ）调压装置除在室内设进口阀门外，还应在室外引入管上设置阀门。 注：当调压器进出口管径大于DN80时，应将调压装置设置在用气建筑物的专用单层 房间内。
根据福建目前的设计情况，厂家多要求调压装置和计量表一体化设计，用于缓解用地紧张 的局面。 2.天然气计量设置要求 2.1计量表设在用气生产车间，应严禁设置在下列位置： 1）有电源、电器开关及其他电器设备的管道井内，或有可能滞留泄漏燃气的隐蔽场所； 2）环境温度高于45℃的地方； 3 ）经常潮湿的地方； 4 ）堆放易燃、易腐蚀或有放射性物质等危险的地方；
燃气管道设计要求-概述说明以及解释
燃气管道设计要求-概述说明以及解释1.引言1.1 概述在燃气管道设计中，为了确保燃气输送的安全可靠性和高效性，设计人员需要遵循一系列的设计要求和原则。
本文旨在探讨燃气管道设计的关键要求，包括设计原则、材料选择和施工要求。
通过深入分析和论述，希望能够为燃气管道设计提供一些建议和指导，从而提高燃气输送系统的运行效率和安全性。
通过对燃气管道设计要求的全面梳理，为未来的燃气管道工程提供可持续发展的指导和支持。
1.2 文章结构文章结构部分将主要包括三个章节，分别是引言、正文和结论。
在引言部分，将对燃气管道设计要求的概述进行介绍，为后续内容提供背景和引入。
在正文部分，将详细探讨燃气管道设计的原则、材料选择以及施工要求，帮助读者全面了解设计要求的重点和关键内容。
最后，在结论部分，将对整篇文章的主要内容进行总结，强调设计要点，并展望未来可能的发展方向，为读者提供全面而深入的理解。
整个文章结构将有助于读者系统地了解燃气管道设计的要求和重要性。
1.3 目的燃气管道设计的目的是确保燃气传输系统的安全、稳定和高效运行。
通过合理设计燃气管道系统，可以有效减少因设计不当而导致的事故风险，保障人民群众生命财产安全。
同时，合理设计还可以提高燃气传输效率，降低能源消耗，减少对环境的影响。
因此，本文旨在介绍燃气管道设计的要求，帮助设计人员更好地了解和遵守相关规范标准，确保燃气管道系统的安全可靠运行。
2.正文2.1 燃气管道设计原则燃气管道设计是确保燃气输送安全可靠的关键环节，其设计原则应遵循以下几点：1. 安全性优先：燃气管道设计应以安全性为首要考虑因素，确保管道在正常运行和突发情况下能够安全运行，避免事故发生。
2. 效率和可靠性：燃气管道设计应注重管道传输效率和系统可靠性，确保燃气能够快速、稳定地输送到指定地点。
3. 环保和节能：燃气管道设计应考虑减少对环境的影响，选择节能环保的设计方案和材料，降低能源消耗和排放。
4. 全面考虑：燃气管道设计需要全面考虑管道输送参数、设备选型、防腐防静电等因素，确保设计方案综合而完善。
燃气设计讲解
应用工程中常见的问题今天我们抽出一点时间，将日常工作中碰到的一些燃气管道敷设时需注意的一些问题，进行以下梳理和探讨。
1.燃气引入管不得敷设在卧室、卫生间、易燃或易爆品的仓库、有腐蚀性介质的房间、发电间、配电间、变电室、不使用燃气的空调机房、通风机房、计算机房、电缆沟、暖气沟、烟道和进风道、垃圾道等。
（引入管：室外配气支管与用户室内燃气进口管总阀门（当无总阀门时，指距室内地面1.0m高出）之间的管道。
含沿外墙敷设的燃气管道。
配气支管指最靠近燃气用户的室外燃气配气管道）2.燃气表后软管与家用燃具连接时，长度不超过2m，并不得有接口，软管与移动式的工业燃具连接时，长度不超过30m，接口不应超过2个。
橡胶软管不得穿墙、顶棚、地面、窗和门。
3.住宅燃气引入管宜设在厨房，外走廊、与厨房相连的阳台内等便于检修的非居住房间内。
确有困难时可从楼梯间引入（高层建筑除外）。
（非居住房间：住宅中除卧室、起居室（厅）外的其他房间）4.地下室、半地下室、设备层和地上密闭房间敷设燃气管道时，应符合下列要求：A.房间净高不宜小于2.2m.B.应有良好的通风设施，房间换气次数不得小于3次/h,并应有独立的事故机械通风设施，其换气次数不应小于6次/h。
C.应有固定的防爆照明设备。
D.应采用非燃烧体实体墙与电话间、变配电室、修理间、储藏室、卧室、休息室隔开。
E.应设燃气监控设施。
（地上密闭房间：包括地上无窗或窗仅作为采用用的密闭房间）5.燃气干管宜明设，当建筑有特殊美观要求时，可敷设在能安全操作、通风良好和检修方便的吊顶内。
燃气管道应设在独立的密封的U型槽内，管槽底应采用可拆卸式活动百叶或带孔板。
6.燃气立管不得敷设在卧室或卫生间内。
立管穿过通风不良的吊顶内时应设在套管内。
7.燃气支管应明设。
不应宜穿过起居室。
8.室内燃气管道与电气设备、相邻管道之间的净距9.燃气表应安装在不燃或难燃结构的室内通风良好和便于查表、检修的地方。
严禁安装在：a、卧室、卫生间及更衣室内；b、有电源、电器开关及其他电器设备的管道井内，或有可能滞留泄漏燃气的隐蔽场所。
锅炉房燃气管道设计论文
锅炉房燃气管道设计论文摘要：进出锅炉房的燃气管道的进出口处，室外的屋面管、立管、放散管、引入管和燃气设备等处均应有防雷、防静电接地设施。
防雷接地的设计应符合现行国家标准《建筑物防雷设计规范》GB50057的要求，防静电接地设施的设计应符合国家现行标准《化工企业静电接地设计规程》HGJ28的规定。
燃煤锅炉在实际运行中，热效率低、能源浪费大，对大气污染严重，而燃气锅炉热效率高，对大气污染低，具有很好的环保效益与经济效益。
随着城市建设发展，人们对环保的认识不断提高，加上地球气候日益恶化，天然气作为一种清洁优质的能源，在世界大力推动低碳经济发展，以及在我国改善能源结构的过程中，获得了前所未有的大发展，燃气的使用也越来越成为城市燃料的首选，以燃气作为能源的绿色环保锅炉在越来越多的大中城市得到发展。
近年乌鲁木齐市在大气污染综合治理中，大力推进燃煤锅炉的燃气改造，结合在燃气锅炉房设计过程中遇到的问题，本文进行初步探讨。
一、锅炉房燃气耗气量计算1.单台锅炉燃气消耗量可按下式求得：式中：——单台锅炉燃气消耗量（标态），m3/h——单台锅炉额定蒸发量，kg/h——蒸汽的比焓，kJ/kg——锅炉给水的比焓，kJ/kg——锅炉效率%——燃气的应用基低发热值，kJ/m3——富裕系数，一般取K=1.2～1.32.锅炉房燃气消耗量可由下式求出：式中：——锅炉房计算燃气消耗量（标态），m3/h；——第1台锅炉计算燃气消耗量（标态），m3/h；——第2台锅炉计算燃气消耗量（标态），m3/h；——第n台锅炉计算燃气消耗量（标态），m3/h。
二、燃气管道供气系统锅炉房供气系统，一般由调压装置、锅炉房内配管系统及报警装置、吹扫放散管道等组成。
1.燃气调压系统为了保证燃气锅炉能安全稳定的燃烧，对于供给燃烧器的气体燃料，应根据燃烧设备的设计要求保持一定的压力。
在一般情况下，从城市燃气管网供给用户的燃气，如果直接供锅炉使用，往往压力偏高或压力波动太大，不能保证燃烧器稳定燃烧。
(建筑电气工程)室内燃气管道设计
（建筑电气工程）室内燃气管道设计室内燃气管道设计室内燃气管道设计包括以下几部分：1.引入管；2.用户调压箱；3.室内煤气管道设计；4.室内煤气用具的安装；5.煤气灶具的选用；6.材料。
第一节引入管引入管是指室外燃气管道和室内燃气管道的连接管。
无论是低压仍是中压（即自设调压箱的用户）燃气引入管，其布置原则基本相同，壹般可分地下引入法和地上引入法俩种。
壹燃气引入管设计原则1燃气引入管不得敷设在卧室、浴室、地下室，易燃或易爆品的仓库，有腐蚀性介质的房间，配电间，变电室，烟道和进风道等地方。
燃气引入管应设在厨房或走廊等便于检修的非居住房间内。
如确有困难，能够从楼梯间引入，此时阀门井宜设在室外。
2燃气引入管进入密闭室时，密闭室必须进行改造，且设置换气口，其通风换气次数每小时不得小于 3 次。
3输送湿燃气的引入管，埋设深度应在土壤冰冻线以下，且应有不低于 0.01 的坡向凝水缸或燃气分配管的坡度。
4燃气引入管穿过建筑物基础、墙或管沟时，均应设置在套管中，且应考虑沉降的影响，必要时采取补偿措施。
5燃气引入管最小公称直径，应符合下列要求：（1）当输送人工煤气和矿井气等燃气时，不应小于 25mm；（2）当输送天然气和液化石油气等燃气时，不应小于 15mm。
6燃气引入管总管上应设置阀门和清扫口，阀门应选择快速式切断阀。
阀门的设置应符合下列要求：（1）阀门宜设置在室内，对重要用户尚应在室外另设置阀门。
（2）地上低压燃气引入管的直径小于或等于 75mm 时，可在室外设置带丝堵的三通，不另设置阀门。
二、地下引入法1如图 4-1（《建筑燃气设计手册》p96）所示，室外燃气管道从地下穿过房屋基础或厨房地面直接引入室内。
在室内的引入管上，离地面0.5m 处，安装壹个DN20～DN25 的斜三通作为清扫口。
引入管管材采用无缝钢管，套管可采用普通钢管；外墙至室内地面之管采用加强防腐层绝缘；本图若用于高层建筑时，燃气管在穿墙处预留管洞或凿洞，管洞和燃气管顶的间隙不小于建筑物的最大沉降量，俩侧保留壹定间隙，且用沥青油麻堵严。
天然气输气管道设计及管理知识讲解
天然气输气管道设计及管理一、天然气概况1、天然气定义：从地下开采出来的可以燃烧的气体2、天然气来源：气田气，油田气。
3、天然气组成：60%～90%为甲烷和乙烷，10%～40%的丙，丁，戊烷及重烃，在工标状态下只有甲、乙、丙、丁烷为气态，其余都为液态。
二、输气管道概况1、输气管道分类：矿场集气管道，干线输气管道，城市配气管网2、世界著名大型输气管道:前苏联乌连戈依——中央输气管道，全系统由6条输气干线组成，最著名的属亚马尔输气管道。
该管道在苏联境内长4451km，建设了41座压缩机站和2座冷却站，经西西伯利亚地区穿越水域945km，穿越河流700余处。
3、中沧线是中国第一次采用燃气轮机驱动离心压缩机输送油田伴生气的输气管线。
4、西气东输管线包括：青海涩北至甘肃兰州（2000年开工，02年竣工投产），重庆忠县至武汉（2000年开工），塔里木至上海（02年7开工，全长400多千米，管径1016mm，操作压力10MPa）5、中国未来十年管网总体布局：两纵，两横，四枢纽(在北京，上海，信阳和武汉设立调度中心或分调度中心)，五气库（在北京，上海，大庆，山东，和南阳建立地下储气库）6、管道防腐技术：从简单的人工除锈刷漆发展到外涂层与阴极保护和牺牲阳极相结合的联合保护。
自1964年开始使用阴极保护到今天，所有的输气管道上都建有阴极保护站，单站保护长度可达50～80km.输气管道的主要工艺设备包括压缩机组，阀门，计量设备和调压设备。
三、天然气的性质1、天然气的分类（1）按矿藏特点分：纯气藏天然气（在天然气开发过程中，不论何阶段流体在地层中均成气体，采出地面后可能有部分液体析出），凝析气藏天然气（矿藏流体在地层原始状态呈气态，但开采到一定阶段，随地层压力减小有部分烃类在地层中呈液态析出），油田伴生天然气（与原油共存，开采时与原油同时被采出，经油气分离得到的天然气）（2）按烃类组分关系分：干气（地层中呈气态，开采出后在管线设备中也不会有液态烃析出），湿气（地层中呈气态，在一般地面设备的温度、压力下有液态烃析出），富气（丙烷级以上烃类含量大于100 ml/m3），贫气（丙烷级以上烃类含量小于100 ml/m3）（3）按硫化氢、二氧化碳含量分：酸性天然气（含有显著地以上成分，要经过处理才能达到管输商品天然气的标准的天然气），洁气（以上含量甚微，不需净化处理的天然气）2、工程标准状态：20℃（293.15K），1.01325×10^5Pa，这是中国计量气体体积流量采用的标准标准状态：0℃（273.15K），1.01325×10^5Pa3、理想气体状态方程：PV=nRTP——气体压力，PaV——m kg或n kmol气体体积，m^3n——气体千摩尔数，kmolR——气体常数，Kj/(kg·k)T——气体温度，k实际气体状态方程：PV=ZRTZ——压缩因子，在工标或是标态下认为Z=14、露点定义：在压力一定的情况下，逐渐降低气体温度，当天然气中水蒸气开始凝结时的温度。
燃气管道设计、施工说明
燃气管道设计、施工说明一、设计依据1、广州燃气集团有限公司致本设计所的设计任务委托书。
2、广州燃气2010年发展规划。
3、广州市市区天然气利用工程中压管网工程初步设计。
4、市城市规划局关于本燃气主干管的报建批文及有关附图（穗规建证[2015]第1029号）。
5、市城市规划局提供的地下综合管线图及道路断面图。
二、应遵守的有关设计、施工、验收规范1、《城镇燃气设计规范》(GB50028-2006)2、《城镇燃气输配工程施工及验收规范》(CJJ33-2005)3、《聚乙烯燃气管道工程技术规程》(CJJ63-2008)4、《燃气用埋地聚乙烯（PE）管道系统第1部分：管材》（GB15558.1-2003）5、《燃气用埋地聚乙烯（PE）管道系统第2部分：管件》（GB15558.2-2005）6、《辐射交联聚乙烯热收缩带》（SY/T4054-2003）7、《燃气用聚乙烯管道焊接技术规则》（TSG D2002-2006）8、《城市燃气输配及应用工程技术规定设计篇》（广州燃气集团有限公司企业标准JS L 002--2009)）9、《燃气聚乙烯管道焊接技术暂行规定》（广州燃气集团有限公司企业标准JS I 002--2009）三、设计范围及概况1、管线范围：2、路由：3、与已设计或施工的主干管的连接：四、有关工艺设计参数：1、设计压力：中压燃气管道设计压力：0.4MPa（表压、以下同）。
2、设计埋深：本管线沿途一般埋深1.1米，最深处埋深1.5米，最浅处埋深0.9米。
3、设计管径：XX4、设计长度：总长米，其中支管长米。
5、阀门：采用埋地聚乙烯阀门，共计X个，具体规格为：De160为x个、De90 为X个。
6、附属设备：埋地聚乙烯凝水缸：无。
7、管材、管件：聚乙烯燃气管道及管件全部采用高密度聚乙烯管(HDPE，PE100级) 。
管材、管件颜色选择橙色,管材、管件均应符合国家现行有关标准并应具备出厂合格证。
管材、管件公差一律采用精公差等级（B级）。
【精品】天然气窑炉
天然气窑炉燃天然气玻璃窑炉设计应用的体会陈兴孝重庆莱弗窑炉工程有公司（重庆北碚莱弗玻璃工程有限公司） 400700 摘要：通过对天然气、发生炉煤气、重油内部分子结构及燃烧特性的比较、分析，如何借鉴比较成熟的燃发生炉煤气、燃重油窑炉的结构，提出如何根据天然气的内部结构特征及燃烧特性设计窑炉。
关键词：天然气、内部结构、窑炉结构四川地区将天然气作为燃料应用于玻璃窑炉已经有20多年的时间了，笔者在上海华东理工大学博士生导师孙承绪教授的指导下设计了数十座天然气玻璃窑炉，在设计建造这近数十座玻璃窑炉的过程中有一些经验、教训和体会，这里把它写出来，起一个抛砖引玉的作用，以使我们在天然气窑炉设计应用方面上一个新台阶，使天然气在玻璃窑炉中应用得到更好，使玻璃窑炉的寿命更长，能耗更低。
重庆地区在1978年开始使用天然气作为玻璃窑炉的燃料，在使用初期，由于没有经验没也有什么资料可以借鉴，我们就摹仿烧煤气和烧重油的窑炉来应用。
在烧煤气的窑炉上是直接将天然气用管道接到小炉里进行燃烧，我们感觉到这种火焰软而长无力没有动量，而且天然气在小炉内大量析碳，只需1～2天时间在小炉底板上（特别是纵焰窑）聚集大量的碳黑，大量碳黑的聚集改变了火焰的流向，直接影响熔化效果。
因此每隔1～2天就要将碳黑清除掉。
清除碳黑是一件很费力的事，要用铁钎打剔才能将附着在炉底上的碳黑清除掉，时间一长又影响炉温，大量的碳渣没在炉内燃烧释放出热量，因此又浪费了大量的燃料，在这种情况下我们又按照烧重油的窑炉，将喷枪架设到喷火口附近燃烧，在使用中我们有感觉到火焰的亮度不够，火焰长、火焰的覆盖面较窄。
同是气体燃料同是烃类燃料为什么天然气和煤气，天然气和重油有这么大的差异呢？为了用好天然气我们不得不从它们的内部结构上去找差异，因为任何物质的物理特性的不同都是由于它们的化学结构不同而造成的。
一、天然气的化学结构特征及燃烧特性任何物质的外部属性都是由内部的分子结构决定的，比如石墨和金刚石，其化学成分都是C，是碳的同质多向变体，石墨的分子结构为六方晶系，是典型层状结构，因层内碳原子间距(1.42Å)较小，而层间碳原子间距（3.42 Å）远较层内大，原子间结构力弱，故石墨具有断裂性和可压缩性，晶体是六方片状或板状，，通常为鳞片状、块状或土状结合体，硬度为1，而金刚石晶体结构基本上类似立方面心格子，每个碳原子被周围四个碳原子所围绕，碳原子间距离相等，并以共价键连结，故其强度很高硬度为10〔1〕。
天然气输气管道毕业设计说明
目录1 前言 (1)2 设计概述 (2)2.1设计依据 (2)2.1.1 设计原则 (2)2.1.2 管道设计规和要求 (2)2.2长输管道设计原始资料 (2)2.2.1 天然气管道设计输量 (2)2.2.2 天然气的组成 (2)2.2.3 管线设计参数 (2)2.2.4 管线设计要求及容 (3)2.3工程概况 (3)3 输气管道的工艺计算说明 (4)3.1天然气的热物性计算 (4)3.1.1 天然气的平均分子量、密度和相对密度 (4)3.1.2 天然气压缩系数的计算 (4)3.1.3 天然气的粘度 (5)3.1.4 定压摩尔比热 (6)3.2管道水力计算 (6)4 站场工艺 (8)4.1输气管道工程站场种类及名称 (8)4.1.1 概述 (8)4.1.2 输气站种类及功能 (8)4.2输气站的主要功能 (9)4.2.1 分离 (9)4.2.2 清管 (9)4.2.3 调压计量 (9)4.3站址选择 (10)4.4站场工艺设备选型 (11)4.4.1 简述 (11)4.4.2 分离器的设计 (11)4.4.3 除液器设备设计及选择 (12)5 线路工程 (14)5.1线路所处位置及沿线自然条件状况 (14)5.1.1 线路选择的基本要求 (14)5.1.2 沿线自然条件状况 (14)5.1.3 沿线地区等级划分 (14)5.2管道材质及壁厚选择 (14)5.2.1 材质选择 (14)5.2.2 钢管壁厚的确定 (15)5.2.3 管道的轴向应力及稳定性验算 (15)5.3管道敷设 (16)5.3.1 管道的敷设方式 (16)5.3.2 管道转角 (16)5.3.3 线路辅助设施 (16)5.3.4 线路走向 (17)5.3.5 勘察要求 (17)5.3.6 站址选择步骤 (17)5.3.7 线路设计中采取的抗震措施 (17)5.4焊接与检验、清管与试压 (18)5.4.1 焊接与检验 (18)5.4.2 清管和试压 (18)5.5阀门与法兰的选用 (19)5.5.1 阀门的种类及选用 (19)5.5.2 法兰的选用 (19)6 输气管道工艺计算书 (20)6.1原始资料及基本物性计算 (20)6.1.1 天然气输送流向和气量分配 (20)6.1.2 天然气物性参数计算 (20)6.2输气管热力计算 (21)6.2.1 管线工艺计算基本参数 (21)6.2.2 定压摩尔比热的计算 (21)6.3末段管道的最优管径及最优长度的计算 (22)6.3.1 最优管径的计算 (22)6.3.2 末段管道径的校核 (23)6.4计算除末段外的其余管段 (25)6.4.1 管径的计算 (25)6.4.2 压气站个数、站间距的确定 (26)6.4.3 压缩系数的计算 (26)6.5管线应力的校核 (26)6.6一期方案的确定 (27)6.7旋风分离器的设计计算 (27)6.7.1 工作条件下的气体流量的计算 (27)6.7.2 旋风分离器直径的计算 (28)6.7.3 旋风分离器的验算 (28)6.7.4 旋风分离器的工作围的计算 (28)6.7.5 旋风分离器的进口管径和出口管径的计算 (29)6.8安全阀的选择 (30)6.8.1 操作条件 (30)6.8.2 安全阀通道截面面积的计算 (31)6.9管道计算总思路图 (32)7 自动控制和通讯 (33)7.1概述 (33)7.1.1 说明 (33)7.1.2 仪表及系统设备选型原则 (33)7.2SCADA系统 (33)7.3仪表检测、控制系统 (33)7.4流量计量系统 (34)8 结论 (35)参考文献 (36)致 (36)1 前言本工程的主要容是天然气输气管道工程的初步设计。
燃气施工设计精华讲解
3.1。
1管材的选用当DN≤50时，一般选用热浸镀锌焊接钢管，《低压流体输送用焊接钢管》GB/T3091,连接方式为螺纹连接；当DN＞50时，选用无缝钢管。
无缝钢管应满足《输送流体用无缝钢管》GB/T8163，材质为20号钢,连接方式为焊接或法兰连接。
穿墙套管一般选用焊接钢管。
室外引入钢管管材选择:当DN≤50时，一般选用热浸镀锌焊接钢管，当DN＞50或遇地下障碍时,选用无缝钢管.（气温寒冷地区参见技术指导性文件）燃气管道套管直径对照表3。
1。
2管件的选用当DN≤50时,管件选用铸铁管件,《可锻铸铁管路连接件》GB/T3287,材质为KT；当DN＞50时,管件选用《钢制对焊无缝管件》GB12459，材质为20号钢。
3。
2庭院燃气管道的管材及管件选用3.2。
1管材的选用中、低压管道：DN≤100的燃气管道选用无缝钢管《输送流体用无缝钢管》GB/T8163,材质为20号钢；100＜DN≤250的燃气管道选用直缝焊接钢管《石油天然气工业输送钢管交货技术条件第1部分：A级钢管》GB/T9711。
1，材质为L245（或Q235B），选用《输送流体用无缝钢管》GB/T8163，材质为20号钢。
PE管选用《燃气用埋地聚乙烯管材》GB15558.1，SDR11或SDR17。
6，材质为PE80或PE100。
SDR11系列宜用于输送液化石油气（气态）、人工煤气、天然气；SDR17。
6系列宜用于输送天然气。
我公司中低、压聚乙烯管材一般使用SDR17。
6，材质为PE100。
输送不同种类燃气的聚乙烯管材最大允许工作压力应符合下表的规定:阀门的选用①户内燃气管道上阀门的选用户内燃气管道上常用的有内螺纹球阀、法兰球阀。
②室外燃气管道上阀门的选用常用外部燃气管道切断装置选用法兰连接的燃气专用闸阀、旋塞阀、球阀.PE管道上宜优先选用与管道材质相同的阀门。
当采用金属阀门时为法兰连接；当采用PE材料的阀门时采用电熔连接或热熔连接.对DN≤200的钢管,阀门推荐选用旋塞阀，DN＞200时推荐选用闸阀。
浅谈燃气锅炉房的管道设计之工业设计及保障措施
浅谈燃气锅炉房的管道设计之工业设计及保障措施摘要：随着天然气应用技术的不断发展，越来越多的工业、商业用户采用天然气作为燃料，因此在燃气设计中我们会接触各种不同类型的以天然气作为燃料的工业、商业用户的设计，在此主要针对以天然气为燃料的燃气锅炉房中的天然气管道设计进行探讨。
前期勘察过程非常重要，锅炉房的位置和建筑结构是否满足要求是燃气管道系统设计的前提条件。
关键词：天燃气管道系统设计爆炸因素安全措施安全措施天然气作为一种清洁优质的能源，在世界大力推动低碳经济发展，以及在我国改善能源结构的过程中，获得了前所未有的大发展。
随着天然气应用技术的不断发展，越来越多的工业、商业用户采用天然气作为燃料，因此在燃气设计中我们会接触各种不同类型的以天然气作为燃料的工业、商业用户的设计，在此主要针对以天然气为燃料的燃气锅炉房中的天然气管道设计进行探讨。
一、前期勘察设计前期首先应对锅炉房的位置进行勘察，判断锅炉房的位置、建筑结构是否满足规范要求，前期勘察过程非常重要，锅炉房的位置和建筑结构是否满足要求是燃气管道系统设计的前提条件。
前期勘察过程中应以《锅炉房设计规范》GB50041作为依据来判断。
锅炉房宜为独立的建筑物，当锅炉房和其他建筑物相连或设置在其内部时，严禁设置在人员密集场所和重要部门（如公共浴室、教室、餐厅、影剧院的观众厅、会议室、候车室、档案室、商店、银行、候诊室）的上一层、下一层、贴邻位置以及主要通道、疏散口的两旁，并应设置在首层或地下室一层靠建筑物外墙部位。
住宅建筑物内，不宜设置锅炉房。
锅炉房出入口的设置必须符合下列规定：出入口不应少于2个，但对独立锅炉房，当炉前走道总长度小于12m，且总建筑面积小于200m2时，其出入口可设1个；非独立锅炉房，其人员出入口必须有1个直通室外；锅炉房为多层布置时，其各层的人员出入口不应少于2个。
楼层上的人员出入口，应有直接通向地面的安全楼梯。
锅炉房通向室外的门应向室外开启，锅炉房间内的工作间或生活间的门应向锅炉间内开启。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
c)经验估算
主要以产品类型和窑炉结构为主要因素，例
1）在本地生产墙壁用的腰线砖的小型窑炉，窑炉生产线长37m，用 气量约为25～40Nm3/h；
2）生产地板砖或琉璃瓦的窑炉生产线长200m左右，用气量约400～
600Nm3/h； 3）生产其他产品类型的窑炉生产线长80m左右，用气量约100～
200Nm3/h。
3.4 按坯体运载工具可分为窑车窑、推板窑、辊底窑(辊道窑)、输送带窑，步进
梁式窑和气垫窑等。 3.5 按通道数目可分为单通道窑、双通道窑和多通道窑。
3.6 按操作方法的不同主要可分为两大类： 间歇式窑（梭式窑）和连续式窑（隧道窑）。 3.7常见窑炉的工作原理 3.7.1辊道窑－是以转动的辊子作为坯体运载的工具，具体原理如下： 1）辊道窑一般截面较小，窑内温度均匀，适合快速烧成，但辊子材质和安装 技术要求较高。主要用于建筑卫生陶瓷制品的快速烧成。是连续烧成的窑，陶 瓷是放置在许多条间隔很密的水平耐火辊上，靠辊子的转动使陶瓷从窑头传送
到窑尾，故而称为辊道窑。
2）陶瓷坯体可直接置于辊子上或将坯体先放在垫板上，再将热板放在辊子上， 由于辊子不断转动，可使坯体依序前进。每根辊子的端部都有小链轮，由链条 带动自转，为传动平稳、安全、常将链条分若干组传动。 3）低温处的辊子用耐热合金钢制成，高温处则以耐高温陶瓷材料如刚玉瓷作 为辊子。
3.7.2隧道窑一般是一条长的直线形隧道，其两侧及顶部有固定的墙壁及拱顶，底 部铺设的轨道上运行着窑车，主要工作原理： 1）燃烧设备设在隧道窑的中部两侧，构成了固定的高温带--烧成带，燃烧产生 的高温烟气在隧道窑前端烟囱或引风机的作用下，沿着隧道向窑头方向流动，同 时逐步地预热进入窑内的制品，这一段构成了隧道窑的预热带。 2）在隧道窑的窑尾鼓入冷风，冷却隧道窑内后一段的制品，鼓入的冷风流经制 品而被加热后，再抽出送入干燥器作为干燥生坯的热源，这一段便构成了隧道窑 的冷却带。
3.7.3梭式窑又叫做立方窑，抽屉窑，是间歇烧成的窑，跟 火柴盒的结构类似，窑车推进窑内烧成，烧完了再往相反的方 向拉出来，卸下烧好的陶瓷，窑车如同梭子，故称为梭式窑。 此三种窑炉是福建设计部常见的窑炉生产设备。 4.燃料: 一般窑炉燃料多为重油、轻柴油、煤气、液化石油气和天 然气。
5.图片:
辊道窑
1.1.1生产厂家选用的窑炉类型 福建泉州陶瓷企业多为生产地板砖、墙壁砖、琉璃瓦、栏杆 等产品，窑炉生产设备多为辊道窑和隧道窑及少数梭式窑（立方 窑）。
1.1.2 窑炉供气管道布置 根据窑炉生产特点，燃气管道为成组布置，一般为四个或八个 烧嘴为一组，有单层和多层设置，也有少数其他布置类型，窑炉 两侧为对称布置。
具体用气量多少，应视设备的情况而定。
4)相同产品其厚度的不同和产品和的差异，对用气量的影响，例
根据每平方的耗气量测算：每平方墙面砖天然气耗气量约为0.7 ～
0.85Nm3/h，每平方彩码砖天然气耗气量约为0.8～ 0.9Nm3/h，每平方地 板砖天然气耗气量约为1.2~1.3Nm3/h。
5）窑炉最小用气量计算： 一般以预热带和烧成带窑炉的进气阀组的多少来考虑。 窑炉生产线较短时（约37m）一般开启1～2个阀组,生产线较长 时（约200m）一般开启3～4个阀组。根据目前已设计的部分窑炉厂 家烧制产品的实际用气量折算，每个烧嘴天然气用气量约2Nm3/h。 但具体情况还应根据不同厂家实际使用燃烧设备及烧制的产品情况 而定。 1.4 生产规模 了解窑炉的用气地点个数、用气台数、用气设备类型及后期用 气预留情况等。
1.2 了解窑炉的燃烧形式和安全设施：
1.2.1窑炉燃烧形式 1）了解窑炉燃烧时，是采用鼓风机自然鼓风形式还是设置加
压的空气管道或氧气管道鼓风以及混合管路的混合形式。
2）了解鼓风机和空气管道上是否设置静电接地装置。（窑炉 设备加压空气一般为800～3000Pa）。
1.2.2窑炉燃烧器的安全设施
窑炉进气阀前是否设置燃气稳压阀、超压自动切断阀和压力表等。 常见窑炉燃烧器前配置如下：过滤器-调压器-电磁阀-手动球阀-燃烧机 （顺着气流方向）；例： 在闽发铝厂有的挤压机（类似辊道窑），燃烧机之前有厂家配置气 动阀，原理是借助压缩空气驱动阀门，当管道内压力过高时可以自动关 闭阀门，起到超压切断的作用，其是否设置自动点火和熄火保护装置等。
晋江窑炉厂家基本为手动点火，缺少安全意识，设计时应建议厂家
加装自动点火装置，或者采取相应安全措施。
1.3 了解窑炉燃气供应的压力和气量： 1.3.1 窑炉厂家在本地的建厂历史较为悠久，使用燃料多样化，窑炉 燃料改用天然气后，厂家均要求采用二级调压的方式进行调节： 1）一级调压后，输出压力为0.1MPa左右，在窑炉最终进气阀组之 前再进行次级压力调节； 2）二级调压后的压力范围一般控制在5～8KPa范围内，在供气时， 厂家可根据产品温度的需要，自行调节用气压力。
天然气窑炉及燃气管道设计
陈卫星 2010年3月
第一节
天然气窑炉的基本常识
天然气窑炉的含义、组成、种类、燃料 、图片
窑炉天然气管道设计资料的收集、调压与计 量、安全保护措施、管道设计
窑炉的含义、组成、种类、燃料 、图片
1.含义:
窑炉是用耐火材料砌成的用以煅烧物料或烧成制品的设备。
2.组成: 通常由窑室、燃烧设备、通风设备，输送设备等四部分组成。 3.种类: 3.1 按加工煅烧物料品种可分为陶瓷用窑炉、水泥窑、玻璃窑、搪瓷窑等。 3.2 按热源可分为火焰窑和电热窑。 3.3 按热源面向坯体状况可分为明焰窑、隔焰窑和半隔焰窑。
辊道窑
辊道窑生产
隧道窑
梭式窑
空气管道
天然气管道 电子点火
燃烧喷嘴
传动系统
燃烧喷嘴连接图
燃烧喷嘴
劈开砖
墙面砖
地板砖
墙面砖、琉璃瓦
第二节
设计基础资料的收集
窑炉天然气管道设计资料的收集、调压与计
量、安全保护措施、管道设计
1. 窑炉天然气设计资料的收集
1.1 了解窑炉厂家的生产设备类型和管道布置结构：
1.3.2 窑炉的用气量 a)厂家提供窑炉的用气量 b)热值换算 根据窑炉以往使用的燃料进行换算，例：
以煤炭为例，根据煤炭实际用量折合为天然气计算，每吨
煤折合天然气约400～450Nm3/h。
6000kcal 60% 438Nm3/h 8217kcal
1000kg
（天然气热值取8217kcal，煤炭热值取6000kcal，煤炭按有 效利用率为60%计算，每吨煤折合天然气用气量。经计算和厂家 实际燃气用量相当。 ）
