TS-802全站仪SD卡数据传输方法
TS-802操作步骤整理
TS-802全站仪操作流程中翰整理将仪器架设在测站点上，整平对中后按＜PWR＞电源键开机，并上下摇动望远镜对竖角进行初始化，出现基本测量屏。
翻页可显示内容：水平角竖直角斜距平距高差X、Y、Z――三维坐标盘左角图－1字母或数字输入切换鍵翻页显示鍵菜单鍵坡度――V%按键功能：开关――(Power)电源开关键测量――（Measure）测距显示――（Display）显示内容切换角度――(Angle)角度设置热键――（HOT）参数设置热键模式――模式切换键菜单――(Menu)菜单设置键【1】建站――(Station)设置测站【2】放样――(Stake Out)放样测量记录/回车――( Record)记录数据灯光――面板、十字丝照明、按键提示声音设置――箭头键，在不同的工作模式下，有相应不同的功能以下介绍仪器的基本操作流程。
1、工程文件名设定开机后初始化后，出现图－1时，按菜单设置键［菜单］出现图－2按数字【1】键，选择（或按箭头键，将反黑光标移到图－2所示位置，按【回车】键），出现创建自定文件名图－3按【测量1】键，然后在文件名处输入拼音字母或数字，比如要输数字，直接按下【1】键。
如果输字母A，先按一下【模式】键在再按一下该字母所对应的键，输入字母B，连续快速按二下该键，输入字母C连续快速按三下该键，其它字母或数字输入与此同。
（默认用工程名或日期作文件名）输完后按【创建】键，返回到菜单键面图－4再按【取消】键，文件设定工作即完成。
2、设置测站当我们测量不仅需角度距离，而且需坐标时，我们要进行测站设置，将仪器坐标与用户坐标系统一起来，才能测得我们所需的坐标系坐标，在图――1所示状态下，选按【1】即（建站）键，出现图－5已知点设站：架仪器点坐标已知，可测得待测点的角度、距离和坐标等相关数据多点后方交会：架仪器点坐标未知，但远处与其通视的几个点坐标已知，可以在几个已知点上架设棱镜，通过后方交会计算出测站点坐标，以后所测点的相关数据，均是用户坐标系中坐标和方位快速建站：当我们只需角度和距离，不需坐标时，可用此种建站方式，此时所测的坐标可能有平移，距离和方位是我们所需的实际值远程水准连测：当设站时，我们只知测站点平面坐标，在工作进行一段时间后，需要测出相关点高程，我们可在已知高程点上架设棱镜进行连测，反算出测站占坐标，往后所测点的高程，即与此高程系统一致5.后视点复位后视检测：当测量工作进行了一段时间后，我们可再从新照准后视方向，看当前显示的水平角度值和设站时后视角度值是否在两次照准限差范围内。
中翰合资生产、TS-802规格参数及说明书
中翰TS-800/TS-800N 系列数字键全站仪TS-802规格参数测角精度2″测距精度±（2+2ppm）测程单棱镜-5000m测角方式绝对编码式补偿方式双轴补偿电池/工作时间7.4V锂电池/12h(测角+测距)、24h（测角）防水等级IP54工作温度-20℃_+50℃记录载体：标准SD卡◆传输接口：USB和RS232◆测角方式：光栅度盘/绝对编码度盘◆显示面板：超大面板，图形化提示◆可选程序：道路测设功能/快速编码测量功能◆操作键盘：双面中心对称，全数字/字母输入键◆校正程序：机载软件校正2C值、指标差、补偿器TS-800 系列是本公司最新推出的全中文数字键全站仪，采用简洁、高效、可靠的实时操作系统和图形化用户界面，具有32位的微处理器，它为测量人员提供了完善、创新的野外测绘数字化的解决方案，全面地满足用户的更多需求。
它内置大容量内存和各种应用测量程序，功能强大、性能稳定、使用方便。
适用于建筑放样、道路放样、地形地籍测量及控制点测设等测量工作。
高性能的32位CPUTS-802 系列采用的是国际先进的高性能微机系统，32位CPU处理器，前所未有的把全站仪硬件提升到一个崭新的阶段，它使全站仪可以高速的运算，并且快速处理复杂的图形，可海量存储150万组观测数据。
方便的SD卡插槽设计TS-802 系列全站仪配有一个SD卡插槽，您可以将数据直接存储到SD卡上。
在办公室需要现场数据时，只需取下卡，即可将数据导入计算机里。
免棱镜测量TS-800N系列免棱镜测程可达300米，方便测设不易放置棱镜的目标，且快速准确测算出结果，同视准轴的超精细红色安全激光，易于识别测设的目标点。
绝对编码度盘TS-800A 系列采用国际著名品牌成熟的绝对编码度盘技术，性能稳定，精度可靠。
开机就能测角，无需初始化。
在更换电池时也不用担心角度发生错误。
数字/字符键盘采用点触式最佳配置数字/字符输入键盘，方便、快捷应用程序功能，保障事半功倍；内置强大程序功能，数据测算、数据管理、道路测设等标配功能，满足所有测量工作需要；还有快速编码测量等功能可选，方便专业测图单位技术人员有效提高工作效率。

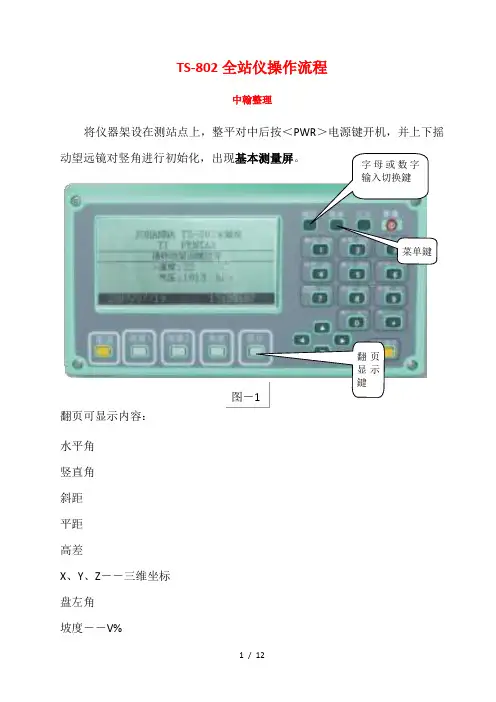

TS802操作步骤整理
TS-802全站仪操作流程中翰整理将仪器架设在测站点上，整平对中后按＜PWR＞电源键开机，并上下摇动望远镜对竖角进行初始化，出现基本测量屏。
翻页可显示内容：水平角竖直角斜距平距高差X、Y、Z――三维坐标盘左角坡度――V%图－1字母或数字输入切换鍵翻页显示鍵菜单鍵按键功能：开关――(Power)电源开关键测量――（Measure）测距显示――（Display）显示内容切换角度――(Angle)角度设置热键――（HOT）参数设置热键模式――模式切换键菜单――(Menu)菜单设置键【1】建站――(Station)设置测站【2】放样――(Stake Out)放样测量记录/回车――( Record)记录数据灯光――面板、十字丝照明、按键提示声音设置――箭头键，在不同的工作模式下，有相应不同的功能以下介绍仪器的基本操作流程。
1、工程文件名设定现开机后初始化后，出现图－1时，按菜单设置键［菜单］出按数字【1】键，选择（或按箭头键，将反黑光标移到图－2所示位置，按【回车】键），出现创建自定文件名图－3按【测量1】键，然后在文件名处输入拼音字母或数字，比如要输数字，直接按下【1】键。
如果输字母A，先按一下【模式】键在再按一下该字母所对应的键，输入字母B，连续快速按二下该键，输入字母C连续快速按三下该键，其它字母或数字输入与此同。
（默认用工程名或日期作文件名）输完后按【创建】键，返回到菜单键面图－4再按【取消】键，文件设定工作即完成。
2、设置测站当我们测量不仅需角度距离，而且需坐标时，我们要进行测站设置，将仪器坐标与用户坐标系统一起来，才能测得我们所需的坐标系坐标，在】即（建站）键，出现图――1所示状态下，选按【1已知点设站：架仪器点坐标已知，可测得待测点的角度、距离和坐标等相关数据多点后方交会：架仪器点坐标未知，但远处与其通视的几个点坐标已知，可以在几个已知点上架设棱镜，通过后方交会计算出测站点坐标，以后所测点的相关数据，均是用户坐标系中坐标和方位快速建站：当我们只需角度和距离，不需坐标时，可用此种建站方式，此时所测的坐标可能有平移，距离和方位是我们所需的实际值远程水准连测：当设站时，我们只知测站点平面坐标，在工作进行一段时间后，需要测出相关点高程，我们可在已知高程点上架设棱镜进行连测，反算出测站占坐标，往后所测点的高程，即与此高程系统一致5.后视点复位后视检测：当测量工作进行了一段时间后，我们可再从新照准后视方向，看当前显示的水平角度值和设站时后视角度值是否在两次照准限差范围内。
全站仪与计算机数据传输步骤(精)
全站仪与计算机数据传输步骤
第一步:连线,并打开全站仪与计算机
第二步:在计算机上查找串口类型
方法与步骤:右键单击计算机——属性——资源管理器——串总线控制器中查找
第三步:电脑与全站仪的参数设置:
*电脑参数设置 :桌面上打开南方全站仪传输软件—— NTS-TRANSFERV1. 7——通讯菜单——通讯参数下进行参数设备
*全站仪参数设置:
按 M 键——内存管理—— 2页后数据传输——参数设置
(参数设置后,准备发送数据
第四步:数据通讯
全站仪上:F1发送数据——坐标格式——确定
电脑上:已打开的传输软件里的通讯菜单——选 NTS-310/350全站仪 -计算机 ,先回车 ,按是键。
第五步:数据转换
NTS-TRANSFERV1. 7——转换菜单——选 NTS310/350坐标数据 -CASS 坐标
(保存文件名为:名称. Dat。
TS-802资料
完善的光电机体结构优化的内置测量程序相关下载：TS-800中文说明书JOHANNA TS-800系列全站仪宣传彩页JOHANNA TS-800 传输软件PC1.3◆记录载体：标准SD卡◆传输接口：USB和RS232◆测角方式：光栅度盘/绝对编码度盘◆显示面板：超大面板，图形化提示◆可选程序：道路测设功能/快速编码测量功能◆操作键盘：双面中心对称，全数字/字母输入键◆校正程序：机载软件校正2C值、指标差、补偿器TS-800 系列是本公司最新推出的全中文数字键全站仪，采用简洁、高效、可靠的实时操作系统和图形化用户界面，具有32位的微处理器，它为测量人员提供了完善、创新的野外测绘数字化的解决方案，全面地满足用户的更多需求。
它内置大容量内存和各种应用测量程序，功能强大、性能稳定、使用方便。
适用于建筑放样、道路放样、地形地籍测量及控制点测设等测量工作。
高性能的32位CPUTS-802 系列采用的是国际先进的高性能微机系统，32位CPU处理器，前所未有的把全站仪硬件提升到一个崭新的阶段，它使全站仪可以高速的运算，并且快速处理复杂的图形，可海量存储150万组观测数据。
方便的SD卡插槽设计TS-802 系列全站仪配有一个SD卡插槽，您可以将数据直接存储到SD卡上。
在办公室需要现场数据时，只需取下卡，即可将数据导入计算机里。
免棱镜测量TS-800N系列免棱镜测程可达200米，方便测设不易放置棱镜的目标，且快速准确测算出结果，同视准轴的超精细红色安全激光，易于识别测设的目标点。
绝对编码度盘TS-800A 系列采用国际著名品牌成熟的绝对编码度盘技术，性能稳定，精度可靠。
开机就能测角，无需初始化。
在更换电池时也不用担心角度发生错误。
数字/字符键盘采用点触式最佳配置数字/字符输入键盘，方便、快捷应用程序功能，保障事半功倍；内置强大程序功能，数据测算、数据管理、道路测设等标配功能，满足所有测量工作需要；还有快速编码测量等功能可选，方便专业测图单位技术人员有效提高工作效率。

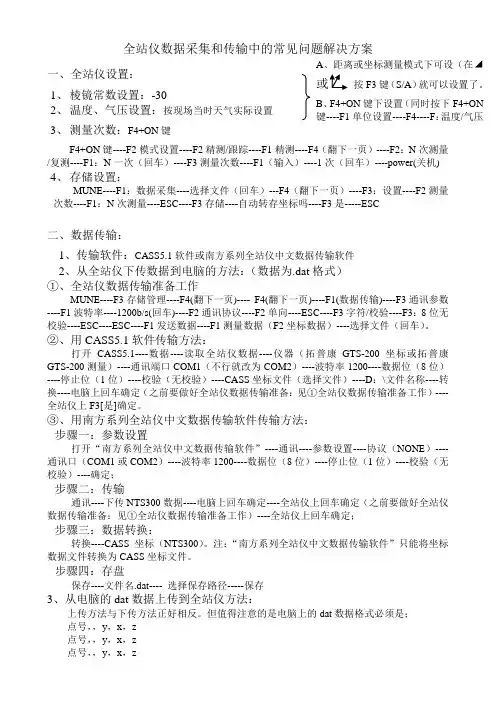

全站仪数据采集和传输常见问题解决方案.
一、全站仪设置：1、棱镜常数设置：-302、温度、气压设置：按现场当时天气实际设置3、测量次数：F4+ON键F4+ON键----F2模式设置----F2精测/跟踪----F1精测----F4（翻下一页）----F2：N次测量/复测----F1：N一次（回车）----F3测量次数----F1（输入）----1次（回车）----power(关机) 4、存储设置：MUNE----F1：数据采集----选择文件（回车）---F4（翻下一页）----F3：设置----F2测量次数----F1：N次测量----ESC----F3存储----自动转存坐标吗----F3是-----ESC二、数据传输：1、传输软件：CASS5.1软件或南方系列全站仪中文数据传输软件2、从全站仪下传数据到电脑的方法：（数据为.dat格式）①、全站仪数据传输准备工作MUNE----F3存储管理----F4(翻下一页)---- F4(翻下一页)----F1(数据传输)----F3通讯参数----F1波特率----1200b/s(回车)----F2通讯协议----F2单向----ESC----F3字符/校验----F3：8位无校验----ESC----ESC----F1发送数据----F1测量数据（F2坐标数据）----选择文件（回车）。
②、用CASS5.1软件传输方法：打开CASS5.1----数据----读取全站仪数据----仪器（拓普康GTS-200坐标或拓普康GTS-200测量）----通讯端口COM1（不行就改为COM2）----波特率1200----数据位（8位）----停止位（1位）----校验（无校验）----CASS坐标文件（选择文件）----D：\文件名称----转换----电脑上回车确定（之前要做好全站仪数据传输准备：见①全站仪数据传输准备工作）----全站仪上F3[是]确定。
③、用南方系列全站仪中文数据传输软件传输方法：步骤一：参数设置打开“南方系列全站仪中文数据传输软件”----通讯----参数设置----协议（NONE）----通讯口（COM1或COM2）----波特率1200----数据位（8位）----停止位（1位）----校验（无校验）----确定；步骤二：传输通讯----下传NTS300数据----电脑上回车确定----全站仪上回车确定（之前要做好全站仪数据传输准备：见①全站仪数据传输准备工作）----全站仪上回车确定；步骤三：数据转换：转换----CASS坐标（NTS300）。
全站仪数据与电脑数据互传
拓普康全站仪数据与电脑数据互传一: 全站仪数据导入电脑1.先连接数据线2.全站仪通讯参数设置，进“MENU”菜单按F3 存储管理――按F4翻页到3页――按F1数据通讯――选择F1 GTS格式――按F3 通讯参数设置，设置各参数与电脑的参数相同。
3.在电脑上打开T-COM传输软件，点击通讯――下载――选择与全站仪型号一样的类型。
设置参数与全站仪的参数一样。
（注意要在写入文本文件的选项中选”勾”这样传出来的数据比较直观）4.测量数据下载：进“MENU”菜单按F3存储管理――按F4翻页到3页――按F1数据通讯――选择F1GTS格式――F1 发送数据――F1 测量数据――F2 调用文件――在电脑上点击开始――全站仪按F3 ”是”――－数据传输完成——电脑上（当前数据另存为）点击确定——电脑上再点击确定。
测量文件名另存格式为*.raw。
(也可以存为自己想要的各种数据格式)5.坐标数据下载：进“MENU”菜单按F3存储管理――按F4翻页到3页――按F1数据通讯――选择F1GTS格式――F1 发送数据――F2坐标数据――F2 调用文件――在电脑上点击开始――全站仪按F3 ”是”――－数据传输完成——电脑上（当前数据另存为）点击确定——电脑上再点击确定。
坐标文件名另存格式为*.xyz。
传出来的坐标格式为：点号，Y, X , Z (也可以存为自己想要的各种数据格式)二：数据格式转换把数据转换成（点号，编码，X坐标，Y坐标，Z坐标）打开数据转换软件“坐标格式转换软件.exe”选择我们保存好的测量文件*.raw和坐标文件*.xyz――选择保存路径――点击输出文件格式――点击开始转换三: 关于GTS-330文本文件类数据的上装1、准备工作：（1）已知文本文件（坐标文件）如：test.txt1,100.000,200.000,30.0002,400.000,500.000,60.000注意：坐标的格式是：点号,E坐标(东坐标),N坐标(北坐标),高程（2）全站仪的通讯参数设置好。
苏一光全站仪数据传输步骤
苏一光全站仪数据传输步骤苏一光全站仪是一种高精度的测量仪器，用于测量地面上各种点的空间坐标、方位角和高程等参数。
在测量完成后，数据传输是一个非常重要的步骤，它将测量数据从全站仪传输到计算机或其他数据处理设备中进行进一步的处理和分析。
以下是苏一光全站仪数据传输的步骤：1.配置全站仪和计算机：首先，将全站仪和计算机或数据处理设备连接起来。
可以通过USB接口、串口、蓝牙或无线局域网等方式进行连接。
确保连接稳定可靠。
2.打开测量软件：在计算机上打开相应的测量软件，如苏一光测量软件(STS)或其他兼容的软件。
确保软件与全站仪兼容，并且已安装并正确配置。
3.创建测量项目：在测量软件中创建新的测量项目，并命名。
可以根据需要设置一些测量参数，如测量模式、坐标系统等。
4.连接全站仪：在测量软件中选择相应的全站仪连接方式，如USB、串口等。
然后，将全站仪与计算机进行连接，确保连接成功。
5.导入测量数据：在测量软件中选择导入测量数据的选项。
全站仪可以将测量数据存储在内部存储器或存储卡中，也可以通过数据线直接传输到计算机中。
按照测量软件的指示，选择相应的数据导入方式。
7.数据输出和导出：在测量软件中选择数据输出和导出的方式。
可以将测量数据输出到计算机或其他设备，也可以导出为标准格式文件。
根据需求选择合适的输出和导出方式。
8.数据存储和备份：将测量数据进行存储和备份。
可以将数据存储在计算机硬盘或其他存储设备中，以备将来使用和分析。
同时，建议定期进行数据备份，以防数据丢失或损坏。
9.数据分析和报告生成：在计算机或其他数据处理设备中，对测量数据进行分析和处理。
可以使用专业的地理信息系统(GIS)软件或其他数据处理软件进行进一步的分析和处理。
生成测量报告、图表等。
10.数据传输和共享：将处理后的测量数据传输给需要的人员或部门。
可以通过电子邮件、网络传输或其他方式进行数据共享和传输。
确保数据的安全性和完整性。
TS-802全站仪SD卡数据传输方法
用SD卡把excel中的数据文件保存到TS-800的全站仪的方法
1.打开excel，把数据按一下格式排序
2.点击文件选择另存为.csv格式，右键单击刚保存的．csv格式的文件，把后缀名改为.txt；打开后，如下图所示
此时，该文件就可以被TS800传输软件所识别了。
输入完成后保存，打开TS800传输软件，
选择文件——打开，选择并打开存有数据的TXT文件，然后就可以在对话框中看到我们要传输的坐标数据。
选择文件——导出为项目文件，将该数据导入到SD卡中，
如上图，点击浏览，在弹出的对话框中选择SD卡目录下的project文件打开，在文件名的栏里输入项目名，然后点保存。
出现上图时注意项目文件和索引文件的目录，然后点击确定，会提示
如果有数据被抛弃，可能是格式数错了，注意检查。
然后把TS800的传输如软件关闭，弹出SD卡
把SD卡插入全站仪，开机后在菜单项目里看是否有刚才我们存入的项目。
TS802N全站仪的基本操作步骤教学教材
T S802N全站仪的基本操作步骤TS-800N全站仪的使用1 认识TS-800N全站仪1.1 仪器外观1.2 仪器面板1.3 仪器使用注意事项1）无论何时仪器放回箱子里应扣上搭扣；2）转动仪器的时候一定先松开制动；3）前三次充电尽量充10个小时，并用完才继续充电；4）如果仪器长时间不用，应放掉所有电量保存；5）忌仪器随脚架一起搬动；6）开机状态下切勿插拔SD卡，否则会造成死机；2 用全站仪进行测量2.1 安置仪器1）安置。
打开三脚架，架头基本水平，高度适当，并将仪器中心大致对准地面点位标志，把仪器从仪器箱中取出（注意仪器在箱中的位置），立即拧上中心连接螺杆。
2）初步对中。
旋转光学对中器的目镜调焦螺旋，使分划板对中圈清晰；通过推、拉光学对中器的镜管进行对光，使对中圈和地面测站点标志都清晰显示。
调整脚螺旋，使地面测站点标志位于对中圈内。
3）初步整平。
先后松开某个或其它三脚架固定螺丝（用脚踩住所调节脚架的底部脚尖），升降三脚架架腿，使圆水准器气泡居中，注意及时拧紧固定螺丝。
3）精确整平。
①使照准部水准管与任意两个脚架尖连线平行，升降与照准部水准管平行的两个脚螺旋，使照准部水准管气泡居中；②旋转照准部90°，调节第三个脚螺旋使照准部水准管气泡居中。
③将照准部旋转回原来位置，如果气泡偏离，则重复上述步骤，直至照准部位于任意位置照准部水准管气泡偏离不超过一格。
4）检查。
检查对中是否偏离，若发生偏离，则重复2）～3）。
如此反复进行，直到对中偏差不超过1㎜，照准部转到任何方向，照准部水准管气泡偏离不超过一格为止。
2.2 瞄准目镜调焦。
取下望远镜的镜盖，将望远镜对准天空（或远处明亮背景），转动望远镜的目镜调焦螺旋，使十字丝最清晰。
瞄准目标。
用望远镜上的照门和准星瞄准反光镜，旋紧望远镜和照准部的制动螺旋，转动物镜调焦螺旋，使目标影像清晰；再转动望远镜和照准部的微动螺旋，使十字丝照准反光镜的中心（注意消除视差）。
TS-802操作步骤整理
TS-802全站仪操作流程中翰整理将仪器架设在测站点上，整平对中后按＜PWR＞电源键开机，并上下摇动望远镜对竖角进行初始化，出现基本测量屏。
翻页可显示内容：水平角竖直角斜距平距高差X、Y、Z――三维坐标盘左角坡度――V%按键功能：开关――(Power)电源开关键测量――（Measure）测距显示――（Display）显示内容切换角度――(Angle)角度设置热键――（HOT）参数设置热键模式――模式切换键菜单――(Menu)菜单设置键【1】建站――(Station)设置测站【2】放样――(Stake Out)放样测量记录/回车――( Record)记录数据灯光――面板、十字丝照明、按键提示声音设置――箭头键，在不同的工作模式下，有相应不同的功能以下介绍仪器的基本操作流程。
1、工程文件名设定开机后初始化后，出现图－1时，按菜单设置键［菜单］出现图－2按数字【1】键，选择（或按箭头键，将反黑光标移到图－2所示位置，按【回车】键），出现创建自定文件名图－3按【测量1】键，然后在文件名处输入拼音字母或数字，比如要输数字，直接按下【1】键。
如果输字母A，先按一下【模式】键在再按一下该字母所对应的键，输入字母B，连续快速按二下该键，输入字母C连续快速按三下该键，其它字母或数字输入与此同。
（默认用工程名或日期作文件名）输完后按【创建】键，返回到菜单键面再按【取消】键，文件设定工作即完成。
2、设置测站当我们测量不仅需角度距离，而且需坐标时，我们要进行测站设置，将仪器坐标与用户坐标系统一起来，才能测得我们所需的坐标系坐标，在图――1所示状态下，选按【1】即（建站）键，出现已知点设站：架仪器点坐标已知，可测得待测点的角度、距离和坐图－4图－5标等相关数据多点后方交会：架仪器点坐标未知，但远处与其通视的几个点坐标已知，可以在几个已知点上架设棱镜，通过后方交会计算出测站点坐标，以后所测点的相关数据，均是用户坐标系中坐标和方位快速建站：当我们只需角度和距离，不需坐标时，可用此种建站方式，此时所测的坐标可能有平移，距离和方位是我们所需的实际值远程水准连测：当设站时，我们只知测站点平面坐标，在工作进行一段时间后，需要测出相关点高程，我们可在已知高程点上架设棱镜进行连测，反算出测站占坐标，往后所测点的高程，即与此高程系统一致5.后视点复位后视检测：当测量工作进行了一段时间后，我们可再从新照准后视方向，看当前显示的水平角度值和设站时后视角度值是否在两次照准限差范围内。
中翰合资生产、TS-802规格参数及说明书
中翰TS-800/TS-800N 系列数字键全站仪TS-802规格参数测角精度2″测距精度±（2+2ppm）测程单棱镜-5000m测角方式绝对编码式补偿方式双轴补偿电池/工作时间7.4V锂电池/12h(测角+测距)、24h（测角）防水等级IP54工作温度-20℃_+50℃记录载体：标准SD卡◆传输接口：USB和RS232◆测角方式：光栅度盘/绝对编码度盘◆显示面板：超大面板，图形化提示◆可选程序：道路测设功能/快速编码测量功能◆操作键盘：双面中心对称，全数字/字母输入键◆校正程序：机载软件校正2C值、指标差、补偿器TS-800 系列是本公司最新推出的全中文数字键全站仪，采用简洁、高效、可靠的实时操作系统和图形化用户界面，具有32位的微处理器，它为测量人员提供了完善、创新的野外测绘数字化的解决方案，全面地满足用户的更多需求。
它内置大容量内存和各种应用测量程序，功能强大、性能稳定、使用方便。
适用于建筑放样、道路放样、地形地籍测量及控制点测设等测量工作。
高性能的32位CPUTS-802 系列采用的是国际先进的高性能微机系统，32位CPU处理器，前所未有的把全站仪硬件提升到一个崭新的阶段，它使全站仪可以高速的运算，并且快速处理复杂的图形，可海量存储150万组观测数据。
方便的SD卡插槽设计TS-802 系列全站仪配有一个SD卡插槽，您可以将数据直接存储到SD卡上。
在办公室需要现场数据时，只需取下卡，即可将数据导入计算机里。
免棱镜测量TS-800N系列免棱镜测程可达300米，方便测设不易放置棱镜的目标，且快速准确测算出结果，同视准轴的超精细红色安全激光，易于识别测设的目标点。
绝对编码度盘TS-800A 系列采用国际著名品牌成熟的绝对编码度盘技术，性能稳定，精度可靠。
开机就能测角，无需初始化。
在更换电池时也不用担心角度发生错误。
数字/字符键盘采用点触式最佳配置数字/字符输入键盘，方便、快捷应用程序功能，保障事半功倍；内置强大程序功能，数据测算、数据管理、道路测设等标配功能，满足所有测量工作需要；还有快速编码测量等功能可选，方便专业测图单位技术人员有效提高工作效率。
宾得全站仪(说明书)
TS-802全站仪操作流程中翰整理字母或数字输入切换鍵将仪器架设在测站点上，整平对中后按＜PWR＞电源键开机，并上下摇动望远镜对竖角进行初始化，出现基本测量屏。
图－1菜单鍵翻页显示鍵翻页可显示内容：水平角竖直角斜距平距高差X、Y、Z――三维坐标盘左角坡度――V%按键功能：开关――(Power)电源开关键测量――（Measure）测距显示――（Display）显示内容切换角度――(Angle)角度设置热键――（HOT）参数设置热键模式――模式切换键菜单――(Menu)菜单设置键【1】建站――(Station)设置测站【2】放样――(Stake Out)放样测量记录/回车――( Record)记录数据灯光――面板、十字丝照明、按键提示声音设置――箭头键，在不同的工作模式下，有相应不同的功能以下介绍仪器的基本操作流程。
1、工程文件名设定开机后初始化后，出现图－1时，按菜单设置键［菜单］出现图－2按数字【1】键，选择（或按箭头键，将反黑光标移到图－2所示位置，按【回车】键），出现创建自定文件名图－3按【测量1】键，然后在文件名处输入拼音字母或数字，比如要输数字，直接按下【1】键。
如果输字母A，先按一下【模式】键在再按一下该字母所对应的键，输入字母B，连续快速按二下该键，输入字母C连续快速按三下该键，其它字母或数字输入与此同。
（默认用工程名或日期作文件名）输完后按【创建】键，返回到菜单键面图－4再按【取消】键，文件设定工作即完成。
2、设置测站图－5当我们测量不仅需角度距离，而且需坐标时，我们要进行测站设置，将仪器坐标与用户坐标系统一起来，才能测得我们所需的坐标系坐标，在图――1所示状态下，选按【1】即（建站）键，出现已知点设站：架仪器点坐标已知，可测得待测点的角度、距离和坐标等相关数据多点后方交会：架仪器点坐标未知，但远处与其通视的几个点坐标已知，可以在几个已知点上架设棱镜，通过后方交会计算出测站点坐标，以后所测点的相关数据，均是用户坐标系中坐标和方位快速建站：当我们只需角度和距离，不需坐标时，可用此种建站方式，此时所测的坐标可能有平移，距离和方位是我们所需的实际值远程水准连测：当设站时，我们只知测站点平面坐标，在工作进行一段时间后，需要测出相关点高程，我们可在已知高程点上架设棱镜进行连测，反算出测站占坐标，往后所测点的高程，即与此高程系统一致5.后视点复位后视检测：当测量工作进行了一段时间后，我们可再从新照准后视方向，看当前显示的水平角度值和设站时后视角度值是否在两次照准限差范围内。
TS802简易操作
TS802全站仪简易操作及其常规问题处理方法：开机，转动镜头180°过零，，对中整平。
选择7号建打开补偿器。
1.建站菜单建---1项目-新建项目-（文件名.坐标顺序选择NEZ。
垂直角选择对应天顶距）创建。
----取消回到初始界面---选择1号键建站。
方法一：已知点坐标建站（就是仪器架在控制点上）回车-----1选择坐标建站-----站点名输入点名回车--输入已知点坐标回车---如果要高程输入仪器高。
后视点：输入后视点点名回车--输入后视点坐标回车--目标高输入棱镜杆高回车—照准后视点选择测量--完成。
方法二：后方交会建站（仪器任意架设最好选择同时可以通视两个控制点和通视其他工作点的地方）选择回车输入1号后视控制点的点名回车--输入坐标--照准后视选择测量。
回车到下一步--输入2号后视控制点的点名回车--输入坐标--照准后视选择测量.回车记录站点，站点点名一定不能和前两个后视点点名相同。
回车记录建站完成。
2.放样--选择2号建放样。
方法一。
角度距离放样：（已知放样点水平角度和到测站点距离时选择此方法-）步骤。
选择1角度距离放样按照提示步骤即可。
将角度拨到零度，，让跑棱镜的同志照这此方向跑大致提示的距离后测量下，再根据提示找到目的点。
方法二。
已知坐标放样.（已知放样点坐标选择此方法。
）步骤选择2已知坐标放样回车---输入放样点点名回车输入坐标--回车将角度拨到零度，，让跑棱镜的同志照这此方向跑大致提示的距离后测量下，再根据提示找到目的点。
三．角度测量选择角度键，可以进行1、角度置零2、角度输入3、角度锁定、操作与经纬仪操作一样。
四、常用功能1.悬高测量，选择4号程序键，----选择5悬高测量--输入棱镜高度-照准棱镜测量。
瞄准目标即可得到目标高度。
（主要要尽量保持棱镜与目标在同一平面内。
悬高测量的到的是目标高与棱镜杆高的高差）2.面积周长计算菜单--回车- 2计算--回车- 输入要计算的点坐标逐个按顺序输入点坐标后及可得到这些点的闭合区间的面积和周长。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用SD卡把excel中的数据文件保存到TS-800的全站仪的方法
1.打开excel，把数据按一下格式排序
2.点击文件选择另存为.csv格式，右键单击刚保存的．csv格式的文件，把后缀名改为.txt；打开后，如下图所示
此时，该文件就可以被TS800传输软件所识别了。
输入完成后保存，打开TS800传输软件，
选择文件——打开，选择并打开存有数据的TXT文件，然后就可以在对话框中看到我们要传输的坐标数据。
选择文件——导出为项目文件，将该数据导入到SD卡中，
如上图，点击浏览，在弹出的对话框中选择SD卡目录下的project文件打开，在文件名的栏里输入项目名，然后点保存。
出现上图时注意项目文件和索引文件的目录，然后点击确定，会提示
如果有数据被抛弃，可能是格式数错了，注意检查。
然后把TS800的传输如软件关闭，弹出SD卡
把SD卡插入全站仪，开机后在菜单项目里看是否有刚才我们存入的项目。
