液压油缸装配工艺规范
液压油缸和系统涂装工艺规范
XXXX有限公司文件名称：液压油缸、系统涂装工艺规范文件编号：ZS/QG03-23—2015文件签章有效/受控状态：编制：技术工艺科审核：审批：修改记录单液压油缸涂装工艺规范1、油漆配套方案1.1油漆配方表1。
2凡需现场焊接的管道,焊缝两侧各50mm,范围内在工厂只涂富锌环氧树脂漆（52）。
2、表面处理合理的表面处理对涂装的成功使用至关重要。
清除油脂及表面污物（如底材上的氧化皮和锈蚀），是金属结构设备表面处理最重要的环节。
2.1液压缸总成、机架、埋件的表面处理2。
1.1液压油钢总成经安装、试验后，其表面总会或多或少沾有油脂、钻孔液等污物，必须先用溶剂清洗沾有污物的部位，然后用干净的抹布擦净。
注意擦拭步骤，不使污物扩散。
2。
1。
2必须采用喷丸（砂)设备,喷射处待图件表面除锈质量达到GB8923Sa2。
5,近似白色金属，表面粗糙度Ry40～80μm范围内,表面清洁度达到St3级(GB8923)。
2。
1。
3图装件焊缝应用车削法或电动钢丝刷，清除将影响漆膜质量的焊接飞溅物、飞边毛刺等异物，并按2.1.1清除影响质量的灰尘、右污。
2。
1。
4采用喷丸（砂)处理表面时，压缩空气必须经过冷却装置及油水分离器处理以保证压缩空气干燥无油。
在工厂封闭式车间内进行.相对湿度不大于85%，金属表面温度不低于5℃.2。
2油箱、油管的材料为不锈钢制件，焊缝应用角向砂轮机打磨平，清理表面污物，擦拭干净，喷砂（氧化铝材料)粗化.3、涂装环境条件3.1本产品设备采用的涂料施工环境条件见表。
3.2被涂装低材表面温度大于5℃。
3。
3下雨、下雪、下霜及刮大风的天气禁止室外施工。
3.4被涂表面有结露时禁止施工。
3。
5被涂表面温度低于3℃禁止施工。
3。
6被涂表面受太阳曝晒,表面温度大于40℃不得施工。
3。
7漆膜固化过程中有异物飞溅的场合不得施工。
3。
8在涂料混合或搅拌中发现有异常时不得施工。
4、油漆的调配4。
1调配油漆前应先核对所用油漆种类、名称是否符合使用规定。
液压设备安装要求规范标准

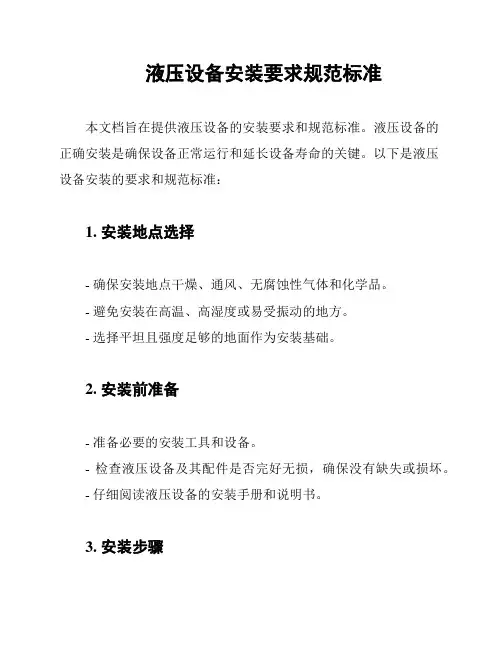

液压设备安装要求规范标准
本文档旨在提供液压设备的安装要求和规范标准。
液压设备的
正确安装是确保设备正常运行和延长设备寿命的关键。
以下是液压
设备安装的要求和规范标准：
1. 安装地点选择
- 确保安装地点干燥、通风、无腐蚀性气体和化学品。
- 避免安装在高温、高湿度或易受振动的地方。
- 选择平坦且强度足够的地面作为安装基础。
2. 安装前准备
- 准备必要的安装工具和设备。
- 检查液压设备及其配件是否完好无损，确保没有缺失或损坏。
- 仔细阅读液压设备的安装手册和说明书。
3. 安装步骤
- 根据设备安装手册的指导，按照正确的顺序连接和安装液压
设备及其配件。
- 注意连接部件的密封性，确保无泄漏。
- 确保液压设备的液压系统正确安装，并通过相应的测试和检
查进行验证。
4. 安全注意事项
- 在安装过程中，确保操作人员遵守相关的安全规范和操作规程。
- 在安装过程中，使用适当的个人防护装备，如手套和护目镜。
- 定期维护和检查安装的液压设备，以确保其性能和安全性。
请根据液压设备的具体要求和相关的安全法规，结合相应的标
准和规范，制定和实施液压设备的安装方案。
这将有助于确保设备
的正常运行和安全性。
> 注意：以上内容仅为参考，具体的液压设备安装要求可能根
据不同的设备类型和应用领域有所差异。
在实际操作中，请参考相
关的法规和标准，并遵循设备制造商提供的具体安装指导。
油缸设计规范(企业标准)QB2
Q/HC企业标准Q/HC 002-2014 油缸制造、检验规范2014-08-25发布2014-09-01实施xx公司发布目录油缸出厂检验标准 (1)机械加工通用技术条件 (4)工艺卡编制规范 (7)油缸试验操作规程............................................. 错误!未定义书签。
机械加工通用工艺规程......................................... 错误!未定义书签。
深孔镗通用操作规程. (21)内孔珩磨通用操作规程......................................... 错误!未定义书签。
焊接作业通用操作规程......................................... 错误!未定义书签。
焊接件检验规程 .............................................. 错误!未定义书签。
涂装通用操作技术规程.. (30)油缸加工工艺流程 (33)附录工艺卡模板 (35)油缸出厂检验标准1.1 油缸出厂检验油缸出厂检验是指油缸装配合格后的所有检验。
所有标准油缸的出厂检验必须按照以下项目检验。
1.2 基本项目1.2.1 外观检查外观检查应符合表1的规定。
表1 外观检查内容、检验标准、检验方法和工具及责任人1.2.2 尺寸检验尺寸检验应符合表2的规定。
表2 尺寸检查内容、检验标准、检验方法和工具及责任人油缸试验包括试运转、起动压力、耐压试验、内泄漏试验、外渗漏试验、行程检查、缓冲试验七项。
各项试验应符合表3的规定。
表3 油缸试验内容、检验标准、检验方法和工具及责任人油缸可靠性、寿命试验各项为抽检项目，应符合表4的规定表4 油缸可靠性、寿命试验内容、检验标准、检验工具及责任人Q/HC 002-20141.5 油缸标志1.5.1 铭牌内容正确、完整，字迹清晰。
油缸装配工艺规范
xxxxx有限公司工艺规范编号：xxxxxx名称：液压油缸装配工艺规范（通用）受控状态：有效性：持有部门：日期：一、准备1、配套：按装配图上的“零件明细表”领取合格的零件成品、密封件标件等。
未经检查合格的零配件不得进入装配。
2、清理：检查并最终清除所有机加工零件、标准件上的飞边、毛刺、锈迹。
清除时，零件不能有损伤，同时复查各零件外观是否合格；3、清洁：A：用压缩空气吹净工作台及待装配零件各部位的异物，并用毛巾擦拭干净。
要注意清除缸筒、沟槽、以及油口的铁屑、焊渣等细小异物；B：清洗后要用压缩空气将零件吹干；D：所有待装配的零件清理、清洁后都要放置在装配点的干净工位器具上；E：清理、清洗所有装配工具、工装。
4、零件检验装配钳工做好自检工作，再向检验员提请检查。
装配检验员必须按上述要求进行巡检和完工检查。
二、组装1、组装活塞杆：A：活塞杆小端为卡键式：将活塞杆小端装上O型圈，然后装配活塞组件，再按图纸要求装轴用卡键、卡键帽、轴用挡圈及其它零件。
整体焊接式活塞杆，须先装导向套组件，再装活塞组件。
B：活塞杆小端为螺纹式：将活塞组件旋入活塞杆上拧紧到位，注意不能损伤O 形圈，然后装锁紧螺母压紧（装配前清除紧定螺钉孔的油脂），装钢球、紧定螺钉（装配前涂紧固胶）。
整体焊接式活塞杆，须先装导向套组件，再装活塞组件。
C：活塞杆杆端为叉头时，最后装叉头。
2、缸体组装：A：缸体为卡键式：将已组装好的活塞杆装入缸体，再按图纸要求装导向套、孔用卡键、挡环、轴用挡圈及其它零件（注意装配导向套时若O型圈过油口，必须用堵塞堵住油口以免损坏密封件）。
B：缸体为法兰式：将已组装好的活塞杆装入缸体，再按图纸要求装导向套、弹垫、螺钉（螺栓），按装配图拧紧力矩要求拧紧螺钉（螺栓）。
螺钉、螺栓须按下表的拧紧力矩紧固。
特殊油缸按图纸的技术要求执行。
C：缸体为螺纹式：将已组装好的活塞杆装入缸体，再按图纸要求装螺纹式导向套，拧紧。
配钻紧定螺钉孔，清除铁屑，抹紧固胶，装紧定螺钉拧紧。
液压缸装配出厂试验规范
工程液压缸装配试验出厂工艺规范一、设备及工量具、装配工装：1、粗、精洗工作台；外滑环加热装置；无水空压机；烘干机等。
2、各引进套、装配器、整形器等装配工装。
3、各类清洗工具、去毛刺工具、砂纸、油石、抛光膏（粉）、面粉等。
二、准备1、配套：按装配图上的“零件明细表”领取合格的零件成品、密封件标件等。
未经检查合格的零配件不得进入装配。
2、清理：A：检查并最终清除所有机加工零件、标准件、塑料件、橡胶件飞边、毛刺、锈迹。
活塞杆应擦拭干净并检查是否有掉铬、碰伤现象，缸筒油口倒角及毛刺应特别注意。
清除时，零件不能有损伤，同时复查各零件外观是否合格；B：密封件应小心拆除保护装置；3、清洁：A：清洗前用压缩空气吹净工作台及待装配零件各部位的异物，再用煤油（密封件不用燃油清洗）或清洗剂清洗干净。
要注意缸筒内孔、缸头各内孔、活塞、导向套各油槽的细小异物；有螺纹的零件应用和好的面团进行粘连去除污物。
B：清洗后要用压缩空气将零件吹干或烘干；C：采用干式装配的零件进行干燥处理；D：所有待装配的零件清洗、清理后都要放置在装配点的干净工位器具上；E：清理、清洗所有装配工具、工装。
4、要求：A：部装前、自检时严禁带线手套、帆布手套；部装中允许带绵质薄手套。
B：所有零部件必须先行自检，然后通知检验进行检查，合格后方可进行下一步组装。
5、零件检验装配钳工做好自检工作，再向检验员提请检查。
装配检验员必须按上述要求进行巡检和完工检查。
三、组装1、组装活塞：分别装配活塞密封组件和支承环；活塞密封（材料为填充PTFE必须在50°C～60°C的油温中浸泡后才可装配）装配后必须进行整形。
活塞为螺纹式时，将0形圈装入内台阶孔的O形圈槽内。
2、组装导向套：分别装配轴用组合密封、Y型密封圈、防尘圈（或支承环）和O型圈，组装导向套必须采用干式装配。
3、组装活塞杆：A：活塞杆小端为卡键式：将活塞杆小端装上O型圈，然后装配活塞组件，再按图纸要求装轴用卡键、卡键帽、轴用挡圈及其它零件。
液压油缸装配工艺流程
液压油缸装配工艺流程液压油缸是一种广泛应用于工业设备中的重要零件，其装配过程十分关键，只有正确的装配工艺流程才能确保油缸的性能和质量。
下面将介绍一种常见的液压油缸装配工艺流程。
首先，准备好所有需要的装配材料，包括油缸本体、活塞、密封件、防尘件、连接件等。
所有材料必须经过检查，确保没有损坏或者缺陷。
接下来，将油缸本体放置在工作台上，清洁并检查内部是否有杂质或者划痕，如果有，则需清洗或更换新的油缸本体。
然后，将密封件、防尘件等安装在油缸本体上。
这些零件起到密封和保护作用，确保油缸内部不会泄露或被外界的污染物侵入。
接下来是活塞的装配。
首先，将活塞涂上一层润滑油，确保其顺利地在油缸内运动。
然后，将活塞轻轻地插入油缸本体内，确保其顺利通过密封件和防尘件。
活塞在插入时必须与油缸垂直，避免弯曲或损坏。
然后，对连接件进行安装。
根据具体需求，连接件可以是螺纹连杆、法兰连接或者其他形式的连接方式。
连接件的安装需要根据设计要求进行，确保连接紧固可靠。
最后，进行质量检查。
对已装配好的油缸进行测试，确保其性能和质量符合要求。
测试可以包括工作压力测试、密封性能测试、运动平稳性测试等。
如果测试结果不符合要求，则需要排查原因并进行修复。
在整个装配过程中，操作人员必须严格按照操作规程进行操作，并注意安全。
当操作过程中发现问题时，及时停止工作并联系相关人员解决。
以上就是一种常见的液压油缸装配工艺流程。
当然，具体的工艺流程还会根据不同的油缸类型和要求而有所不同。
无论如何，正确的装配工艺流程是确保油缸性能和质量的关键。
只有严格按照工艺流程进行操作，才能生产出高质量的液压油缸。
液压油缸的装配方法
液压油缸的装配方法液压油缸是液压系统中重要的组件之一，其主要作用是将液压能转化为机械能，实现线性运动。
液压油缸的装配方法直接影响到其工作性能和使用寿命。
下面将详细介绍液压油缸的装配方法，包括前期准备、组件选择、组装流程、密封件安装等方面。
一、前期准备1.根据设备的工作要求、行程、负载等确定液压油缸的型号、规格和性能参数。
2.对所选液压油缸进行外观检查，确保零部件完整，无损坏、裂纹等问题。
3.对液压油缸表面进行清洁处理，以确保装配时的卫生。
4.准备液压油缸的安装位置，并做好支撑和固定的准备工作。
二、组件选择1.根据液压油缸的工作压力和负载要求，选择合适的液压缸筒、活塞和活塞杆。
2.选择合适的密封结构，包括密封环、密封垫、密封圈等。
3.根据液压油缸的使用环境和特殊要求，选择必要的特殊部件和附件，如挡纹环、缓冲装置等。
三、组装流程1.将液压缸筒固定在装配位置，确保其与配套设备的对称性和垂直度。
2.涂抹润滑油或液压油在液压缸筒内侧，并将活塞装入液压缸筒，注意活塞与液压缸筒的配合间隙。
3.安装活塞杆，注意保持活塞杆与活塞的同轴性。
4.装配密封结构，包括密封环、密封垫、密封圈等。
涂抹适量润滑油或液压油在密封件上，避免干摩擦。
5.逐步拧紧液压缸的螺栓，注意对称力配平，以避免因拧紧力不均导致液压缸变形。
四、密封件安装1.涂抹润滑油或液压油在密封环、密封垫、密封圈等密封结构上，避免干摩擦。
2.将密封件装配在相应的密封槽中，注意密封槽的清洁和沟槽尺寸的准确性。
3.在密封环和密封垫之间适当放置一定数量的液压油，以保证密封的灵敏性和效果。
4.将密封结构安装到液压油缸上后，用适当的工具加压，确保密封的完整性和紧密性。
五、装配注意事项1.液压油缸装配要求环境干净，避免灰尘和杂质污染油缸内部。
2.安装过程中需要保持零部件的清洁，防止油缸内壁和活塞等部件受到损伤。
3.在涂抹润滑油和液压油时要注意使用适当的润滑介质，避免过浓或过稀的情况。
液压油缸装配工艺流程
液压油缸装配工艺流程
《液压油缸装配工艺流程》
液压油缸作为工业领域常用的执行元件，其装配工艺流程尤为重要。
正确的装配工艺能够保证油缸的性能和可靠性，同时也能提高生产效率。
下面将介绍液压油缸的装配工艺流程。
1. 零部件准备：首先，将油缸的各个零部件进行清洁处理，确保零部件的表面光滑且无杂质。
同时，检查零部件的尺寸和质量，确保其符合设计要求。
2. 安装密封件：在装配过程中，首先需要安装密封件。
密封件的安装位置和方式需按照设计要求进行，这样可以确保油缸有较好的密封性能。
3. 装配活塞杆：接着，将活塞杆安装到油缸内，并确保其与密封件之间的配合良好。
活塞杆的摩擦力和密封性能对油缸的工作性能影响较大，因此需要特别注意。
4. 安装阀块和管路：根据设计要求，安装阀块和管路，确保液压系统的正常工作。
阀块和管路的安装位置要准确无误，连接处需严密，以防漏油和压力损失。
5. 装配油箱和液压泵：最后，将油箱和液压泵安装到液压系统中，并进行相关管路的连接和调试工作。
此时需要特别注意油液的清洁度和泵的正常工作，以确保整个液压系统的稳定性和可靠性。
通过以上步骤的装配工艺流程，可以保证液压油缸的性能和可靠性，提高其在工业生产中的应用价值。
同时，实施良好的装配工艺流程还能够提高生产效率，降低生产成本，为工业生产带来更多的效益。
液压缸设计规范范文
液压缸设计规范范文液压缸是一种常用的液压元件，广泛应用于各个工业领域。
设计规范对液压缸的设计和制造起着重要的指导作用。
下面将从设计原则、结构设计、制造和检测等方面介绍液压缸的设计规范。
设计原则：1.力学原则：液压缸的设计应满足机械强度和刚度的要求，以确保在工作条件下不发生变形和振动。
2.密封原则：液压缸的设计应采用可靠的密封结构，以确保液压缸的密封性能和工作寿命。
3.动力原则：液压缸的设计应满足给定的工作条件和要求，以保证液压缸具有足够的工作压力和速度。
4.可靠性原则：液压缸的设计应考虑到使用寿命、可靠性和安全性等因素，以确保液压缸的长期稳定工作。
结构设计：1.缸体设计：液压缸的缸体应具有充分的强度和刚度，以承受工作压力和荷载。
缸体的内腔应光滑且无明显凹凸坑洞，以减小液压缸内流体的泄露和阻力。
2.活塞设计：液压缸的活塞应具有充分的强度和密封性能。
活塞的直径和有效面积应根据工作条件进行合理选择，以满足要求的工作压力和运动速度。
3.密封设计：液压缸的密封系统应具有良好的密封性能和可靠性。
应选择适当的密封装置，如密封圈、密封垫等，以避免泄漏和污染。
4.支承设计：液压缸的支承结构应具有足够的强度和刚度，以承受工作荷载和防止不正常运动。
支承结构的设计应考虑到液压缸的安装和维护便利性。
制造要求：1.材料选择：液压缸的缸体和活塞等关键部件应选用高强度、高刚度和耐磨损的材料，经过热处理等工艺，以确保其机械性能和使用寿命。
2.加工工艺：液压缸的加工工艺应符合相关标准和规范，以确保关键尺寸和形位公差的精度和可靠性。
3.涂层处理：液压缸的关键部件可进行表面涂层处理，如镀铬、电镀等，以提高其耐磨性和耐腐蚀性。
4.装配工艺：液压缸的装配应严格遵循相关规范和要求，以确保各部件之间的配合精度和装配质量。
检测要求：1.尺寸检测：液压缸在制造过程中，应进行各关键尺寸和形位公差的检测，以确保液压缸的装配质量和性能。
2.密封性检测：液压缸的密封系统应进行密封性能的测试，以确保液压缸的密封效果及使用寿命。
液压缸装配作业规程
液压缸装配作业规程1、装配前检查。
检查清点所有的零部件是否齐全。
检查所有零部件是否符合图纸要求及检验是否合格等其他相关要求。
目测密封槽各棱角、槽底是否符合要求。
测量各尺寸是否符合要求。
2、装配前准备。
各零部件去毛刺、清洗,并无任何杂质附在零部件表面。
密封件装配倒角、密封槽等处应圆滑。
对要求有防松螺钉或开口销防松的，按图纸要求配钻螺纹孔或开口销孔。
配钻后应严格去尖角、毛刺、铁屑。
支承导向环的切口角度应控制在与轴向成25°左右，切口间隙应控制在2mm以内，切后去飞边、毛刺。
活塞杆放在适当的工装上不得损坏表面。
目测表面有无磕碰、划伤等表面缺陷。
螺纹及倒角处毛刺、铁屑等应清除干净。
3、冲洗、清洗。
各零件（密封件除外）放入干净煤油内清洗干净，使清洁度达到要求。
较长、直径较大的缸筒在冲洗台架上对缸筒内壁进行循环喷洗。
4、装配。
转运到装配作业区域（必须在装配作业区进行装配，以确保装配时，外界环境不造成污染，），再进行装配前的冲洗。
液压缸各零件清洗完后，用干净压缩空气将各零件吹干，无残留煤油，方可进行装配。
●各零件用干净破布（禁止用带丝状物如棉纱等）垫于装配平台，以防颗粒杂质污染液压缸内部各零件。
●领取的密封件禁止浸泡在煤油内，以免加速密封件老化、硬化、膨胀变形，缩短密封件使用寿命。
●保护性装配密封件，禁止用带尖锐刃口的工具撬密封件，损坏密封件。
对于缸筒上油口、卡键槽，以及斯特封形式密封等，在装配密封时要用相应的工装进行装配。
●在装配时要在密封部位涂抹少量液压油。
5、外观保护。
●外露油口用橡胶塞或堵板堵住，以免杂质掉入油缸内。
●外露活塞杆螺纹用橡胶套帽套入，以免碰伤螺纹。
6、检测试验。
进行出厂试验，试验方法应符合GB/T15622-2005,试验指标应符合JB/T10205-2000。
试验合格后，所有联接螺栓（钉），必须重新紧一篇。
●最后，要在液压缸适当位置打上标牌，打印相应参数(工作压力、缸径、活塞杆径、行程，装配日期等)。
液压油缸装配工艺规范
液压缸装配工艺规定液压缸装配工艺规定了所有液压缸装配的一般要求、装配部件的形位公差、装配连接方法、典型部件装配、总装及试车等通用技术要求；适用于液压缸产品的装配；除产品图样、技术文件和订货技术条件有特殊要求外，均应符合本部分规定。
1、拆卸：a)拆卸液压油缸之前，应确保液压回路卸压（通常活塞不在两个极端）。
然后切断电源及切断动力源，使液压装置停止运行。
a)拆卸时应防止损伤活塞杆表面、缸套内壁等。
为了防止活塞杆等细长件弯曲或变形，放置时应用垫木支承均衡。
b)拆卸时要按顺序。
由于各种液压缸结构和大小不尽相同，拆卸顺序也稍有不同。
一般应放掉油缸油液，然后拆卸缸盖，最后拆卸活塞进行拆卸。
c)拆卸前后要防止液压缸的零件被周围的灰尘和杂质污染。
例如，拆卸时应尽量在干净的环境下进行；拆卸后所有零件要用干净的塑料布盖好，不要用棉布或其他工作用布覆盖。
d)拆检后再装配油缸时，经检查无破损的密封件可以允许再使用一e)拆卸人员对拆卸过程安全与质量负责。
2、清洗：a)清洗液每周一次过滤，必要时更换。
b)输送介质的孔要用照明法或通气法或液体检查是否畅通。
c)所有螺纹油口必须用丝锥重攻。
d)密封件及其它外购件清洗（柴油洗，吹干）。
e)装配环境必须清洁。
f)零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、砂粒、灰尘和油污等。
g)清洗各零件时必须戴胶质密封手套。
h)清洗人员对清洗液清洁度、装配件清洁度负责。
i)装配人员对装配环境卫生负责。
3、油缸零件装配要求：a)是用钢棒等敲打缸体、密封法兰等；装配前对零件进行仔细检查，装配时应将零件蘸少许液压油，轻轻压入。
b)要正确安装各处的密封装置。
①安装O形圈时，不要将其拉到永久变形的程度，也不要边滚动边套装，否则可能因形成扭曲状而漏油。
②安装Yx形密封圈时，要注意其安装方向避免因装反而漏油。
③密封装置如与滑动表面配合，装配时应涂以适量的液压油。
c)螺纹紧固时严禁打击或使用不合适的旋具与扳手。
液压油缸和系统涂装工艺规范
XXXX有限公司文件名称：液压油缸、系统涂装工艺规范文件编号：ZS/QG03-23-2015 文件签章有效/ 受控状态：液压油缸涂装工艺规范1、油漆配套方案油漆配方表凡需现场焊接的管道，焊缝两侧各50mm，范围内在工厂只涂富锌环氧树脂漆（52）2、表面处理合理的表面处理对涂装的成功使用至关重要。
清除油脂及表面污物（如底材上的氧化皮和锈蚀），是金属结构设备表面处理最重要的环节。
液压缸总成、机架、埋件的表面处理2.1.1 液压油钢总成经安装、试验后，其表面总会或多或少沾有油脂、钻孔液等污物，必须先用溶剂清洗沾有污物的部位，然后用干净的抹布擦净。
注意擦拭步骤，不使污物扩散。
2.1.2 必须采用喷丸（砂）设备，喷射处待图件表面除锈质量达到, 近似白色金属，表面粗糙度Ry40～80μm范围内，表面清洁度达到St3 级（GB8923）。
2.1.3 图装件焊缝应用车削法或电动钢丝刷，清除将影响漆膜质量的焊接飞溅物、飞边毛刺等异物，并按清除影响质量的灰尘、右污。
2.1.4 采用喷丸（砂）处理表面时，压缩空气必须经过冷却装置及油水分离器处理以保证压缩空气干燥无油。
在工厂封闭式车间内进行。
相对湿度不大于85%，金属表面温度不低于5℃。
油箱、油管的材料为不锈钢制件，焊缝应用角向砂轮机打磨平，清理表面污物，擦拭干净，喷砂（氧化铝材料）粗化。
3、涂装环境条件本产品设备采用的涂料施工环境条件见表。
产品设备使用涂料施工环境条件表被涂装低材表面温度大于5℃。
下雨、下雪、下霜及刮大风的天气禁止室外施工。
被涂表面有结露时禁止施工。
被涂表面温度低于3℃禁止施工。
被涂表面受太阳曝晒，表面温度大于40℃不得施工。
漆膜固化过程中有异物飞溅的场合不得施工。
在涂料混合或搅拌中发现有异常时不得施工。
4、油漆的调配调配油漆前应先核对所用油漆种类、名称是否符合使用规定。
本设备使用的油漆富锌环氧树脂漆（52）、环氧云铁（400）为两罐装涂料，使用前须按规定的比例混合成调和漆。
油缸工艺流程
油缸工艺流程
《油缸工艺流程》
油缸是工程机械中常用的液压元件，是用于储存液压油的容器，通过压力传输和能量转换来实现机械运动。
而油缸的制作过程就是油缸工艺流程。
油缸的制作过程通常包括以下几个步骤：
1. 材料准备：选择合适的材料对油缸的制作至关重要。
一般常用的材料有碳钢、合金钢等。
这些材料需要经过切割、加工等工艺来达到所需的尺寸和形状。
2. 加工制作：将经过准备的材料进行加工，包括铣削、车削、镗孔、钻孔等工序，来完成油缸的壁厚、内孔、外形等加工。
3. 焊接组装：将加工好的部件进行焊接组装，包括缸体、活塞、活塞杆等部件的组装，以及密封、连接部件的焊接工艺。
4. 表面处理：对焊接好的油缸进行表面处理，包括喷漆、抛丸等工艺来提高油缸的防腐性能和美观度。
5. 检测和调试：对制作好的油缸进行严格的检测，包括压力测试、泄漏测试等工序，确保油缸的性能和质量符合要求。
总的来说，油缸的制作工艺流程需要经过多道工序，包括材料准备、加工制作、焊接组装、表面处理、检测和调试等环节，
这些环节相互配合，最终才能得到高质量的油缸产品。
而制作好的油缸将会被广泛应用于液压传动系统中，为工程机械的正常运行提供支持。
液压油缸加工工艺流程图电子教案
液压油缸加工工艺流程图液压油缸加工工艺流程图1、缸筒：a、备料（无缝钢管）→检验（材质证明书等）→调质（外包：部分零件）→车（车外圆、架子口、镗止口、法兰止口等）→调质硬度检测→焊（焊接管接头座、法兰等附件）→镗孔或珩磨（粗镗、精镗、滚压）→车（孔卡槽或内外螺纹）→钳工（钻油口）→检验→防锈入库b、备料（锻件）→检验（材质证明书、探伤等）→焊（毛坯对接焊）→焊接探伤→车（粗车）→调质（外包：部分零件）→车（车外圆、架子口、镗止口、法兰止口等）→调质硬度检测→焊（焊接管接头座、法兰等附件）→镗孔或珩磨（粗镗、精镗、滚压）→车（孔卡槽或内外螺纹）→钳工（钻油口）→检验→防锈入库2、活塞、导向套： a、备料（铸件、锻件）→检验（材质证明书、锻件探伤等）→粗车→精车→检验→防锈入库b、备料（圆钢）→检验（材质证明书等）→粗车→精车→检验→防锈入库3、活塞杆： a、备料（圆钢）→检验（材质证明书等）→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车）→磨（精磨外圆）→电镀（外包：镀硬铬）或表面热处理（外包：部分零件）→抛光→检验→防锈入库b、备料（锻件）→检验（材质证明书、探伤等）→材料探伤→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车）→磨（精磨外圆）→电镀（外包：镀硬铬）或表面热处理（外包：部分零件）→抛光→检验→防锈入库4、缸头、杆头：a、备料（圆钢）→检验（材质证明书等）→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车含球头、内外螺纹）→锯→铣→镗（镗内孔）→钳工（钻油杯孔或油口）→检验→防锈入库b、备料（铸钢：正火处理）→检验（材质证明书等）→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车含球头、内外螺纹）→锯→铣→镗（镗内孔）→钳工（钻油杯孔或油口）→检验→防锈入库c、备料（锻件）→检验（材质证明书、探伤等）→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车含球头、内外螺纹）→锯→铣→镗（镗内孔）→钳工（钻油杯孔或油口）→检验→防锈入库5、孔卡、轴卡、丝圈、压帽：a、备料（圆钢）→检验（材质证明书等）→车（粗车）→调质（外包）→调质硬度检测→车（粗、精车）→钻（孔卡、压帽）→铣→磨（孔卡、轴卡）→检验→防锈入库b、备料（锻件）→检验（材质证明书、探伤等）→车（粗车）→调质（外包）→调质硬度检测→车（粗、精车）→钻（孔卡、压帽）→铣→磨（孔卡、轴卡）→检验→防锈入库6、缸体焊（缸头与缸筒焊接）→焊缝保温去应力→焊接探伤→防锈入库7、装配熟悉装配图（含出厂试验大纲等技术文件）→零部件(含密封件、工装)清理→零部件清洗→零部件配装→零部件精洗→密封件装配→零部件组装→标识标牌→检查试验装置→出厂试验→喷漆→装箱→发货。
液压油缸加工工艺流程(部分内容追加)
液压油缸加工工艺流程缸筒：A备料（无缝钢管）→检验（材质证明书等）→调质（外包：部分零件）→车（车外圆、架子口、镗止口、法兰止口等）→调质硬度检测→焊（焊接管接头座、法兰等附件）→镗孔或珩磨（粗镗、精镗、滚压）→车（孔卡槽或内外螺纹）→钳工（钻油口）→检验→防锈入库B备料（锻件）→检验（材质证明书、探伤等）→焊（毛坯对接焊）→焊接探伤→车（粗车）→调质（外包：部分零件）→车（车外圆、架子口、镗止口、法兰止口等）→调质硬度检测→焊（焊接管接头座、法兰等附件）→镗孔或珩磨（粗镗、精镗、滚压）→车（孔卡槽或内外螺纹）→钳工（钻油口）→检验→防锈入库活塞、导向套：A备料（铸件、锻件）→检验（材质证明书、锻件探伤等）→粗车→精车→检验→防锈入库B备料（圆钢）→检验（材质证明书等）→粗车→精车→检验→防锈入库活塞杆：A备料（圆钢）→检验（材质证明书等）→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车）→磨（精磨外圆）→电镀（外包：镀硬铬）或表面热处理（外包：部分零件）→抛光→检验→防锈入库B备料（锻件）→检验（材质证明书、探伤等）→材料探伤→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车）→磨（精磨外圆）→电镀（外包：镀硬铬）或表面热处理（外包：部分零件）→抛光→检验→防锈入库缸头、杆头：A备料（圆钢）→检验（材质证明书等）→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车含球头、内外螺纹）→锯→铣→镗（镗内孔）→钳工（钻油杯孔或油口）→检验→防锈入库B备料（铸钢：正火处理）→检验（材质证明书等）→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车含球头、内外螺纹）→锯→铣→镗（镗内孔）→钳工（钻油杯孔或油口）→检验→防锈入库C备料（锻件）→检验（材质证明书、探伤等）→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车含球头、内外螺纹）→锯→铣→镗（镗内孔）→钳工（钻油杯孔或油口）→检验→防锈入库孔卡、轴卡、丝圈、压帽：A备料（圆钢）→检验（材质证明书等）→车（粗车）→调质（外包）→调质硬度检测→车（粗、精车）→钻（孔卡、压帽）→铣→磨（孔卡、轴卡）→检验→防锈入库B备料（锻件）→检验（材质证明书、探伤等）→车（粗车）→调质（外包）→调质硬度检测→车（粗、精车）→钻（孔卡、压帽）→铣→磨（孔卡、轴卡）→检验→防锈入库缸体:焊（缸头与缸筒焊接）→焊缝保温去应力→焊接探伤→防锈入库装配:熟悉装配图（含出厂试验大纲等技术文件）→零部件(含密封件、工装)清理→零部件清洗→零部件配装→零部件精洗→密封件装配→零部件组装→标识标牌→检查试验装置→出厂试验→喷漆→装箱→发货。
液压油缸 生产工艺流程
液压油缸生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!液压油缸生产工艺流程一、原材料准备阶段。
液压油缸的生产首先需要进行充分的原材料准备。
油缸装配工艺规范
油缸装配工艺规范受控状态：有效性：日期：●目的：制定本工艺规范（作业指导书），使液压油缸装配作业符合规定要求，进一步提升产品质量、稳定性，促进规范化、效益化。
●适用范围：本工艺规范（作业指导书）规定了液压油缸的检查、装配以及试验技术要求，适用于公司生产各类液压油缸的装配作业。
●职责：工艺负责本文件的创建，技术、工艺、品管、装配负责维护、更新。
●基本要求：产品必须严格按照设计、工艺要求及本规范和与产品有关的标准规定进行装配，装配时应保证产品装配质量。
●检验标准：凡本公司制造的零部件，必须经检验部门检验合格，外购件、外协件应有合格证或证明其合格的文件，并经检验部门验收合格后，由仓库统一记录相应来、去信息，方可进行装配。
修改记录1.装配场地与环境：油缸装配应在专门的工作间或装配区内进行，装配环境必须清洁，所占车间生产面积尽可能小，力争单位面积具有最大生产率。
应远离风口、粉尘、切削加工区，空气清新、无灰尘、无噪音；避免强光直射。
2.装配工装治具设备：装配间应备有安装平台及足够的工位器具、装配周转车、吊装与起重设备及专用基本设备：清洗机、试压机、风管、装配工作台（应铺设耐油橡胶板或铝板，避免零件产生碰撞伤与划痕，应配置零件安装架或安装筐）。
除配备常用工具（内六角、开口扳手、钩头扳手）外，应配备一些专用工具如力矩扳手，铅锤或铜锤、铜棒、尼龙棒、电热锅、风枪等。
装配间吊装尽量使用吊装带，不用钢丝绳或麻绳，前者容易碰伤零件或器具，后者容易产生丝屑影响零件清洁度。
吊装带严格分清属性及使用范围，吊装关键件、清洁的要求严格零件时，必须用干净、清洁的专用吊装带，使用完毕后防护防污妥善保管。
3.作业职责：应特别重视文明生产，工作有序，文明操作，堆放有序，工具摆放整齐，零件、产品存放有序，每天必须保证地面清洁，保持地面原色。
4.装配前准备：装配组织者必须根据装配图纸、操作技术规程，按规定的顺序及步骤进行装配作业，严格遵守工艺纪律。
油缸装配工艺规范
油缸装配工艺规受控状态：有效性：日期：●目的：制定本工艺规（作业指导书），使液压油缸装配作业符合规定要求，进一步提升产品质量、稳定性，促进规化、效益化。
●适用围：本工艺规（作业指导书）规定了液压油缸的检查、装配以及试验技术要求，适用于公司生产各类液压油缸的装配作业。
●职责：工艺负责本文件的创建，技术、工艺、品管、装配负责维护、更新。
●基本要求：产品必须严格按照设计、工艺要求及本规和与产品有关的标准规定进行装配，装配时应保证产品装配质量。
●检验标准：凡本公司制造的零部件，必须经检验部门检验合格，外购件、外协件应有合格证或证明其合格的文件，并经检验部门验收合格后，由仓库统一记录相应来、去信息，方可进行装配。
修改记录1.装配场地与环境：油缸装配应在专门的工作间或装配区进行，装配环境必须清洁，所占车间生产面积尽可能小，力争单位面积具有最大生产率。
应远离风口、粉尘、切削加工区，空气清新、无灰尘、无噪音；避免强光直射。
2.装配工装治具设备：装配间应备有安装平台及足够的工位器具、装配周转车、吊装与起重设备及专用基本设备：清洗机、试压机、风管、装配工作台（应铺设耐油橡胶板或铝板，避免零件产生碰撞伤与划痕，应配置零件安装架或安装筐）。
除配备常用工具（六角、开口扳手、钩头扳手）外，应配备一些专用工具如力矩扳手，铅锤或铜锤、铜棒、尼龙棒、电热锅、风枪等。
装配间吊装尽量使用吊装带，不用钢丝绳或麻绳，前者容易碰伤零件或器具，后者容易产生丝屑影响零件清洁度。
吊装带严格分清属性及使用围，吊装关键件、清洁的要求严格零件时，必须用干净、清洁的专用吊装带，使用完毕后防护防污妥善保管。
3.作业职责：应特别重视文明生产，工作有序，文明操作，堆放有序，工具摆放整齐，零件、产品存放有序，每天必须保证地面清洁，保持地面原色。
4.装配前准备：装配组织者必须根据装配图纸、操作技术规程，按规定的顺序及步骤进行装配作业，严格遵守工艺纪律。
根据生产计划规定的台数按图纸与清单，使用周转车一次领完装配所需的自制件、密封件、标准件并进行检查。
液压油缸装配工艺规范
液压缸装配工艺规范1.范围本部分规定了所有液压缸装配的一般要求、装配部件的形位公差、装配连接方法、典型部件装配、总装及试车等通用技术条件；适用于液压缸产品的装配；除产品图样、技术文件和订货技术条件有特殊要求外，均应符合本部分规定。
2.装配的一般要求a)所有与装配相关的人员应认真分析和了解产品装配关系及技术要求，了解产品的结构、零件的作用以及相互的连接关系，明确需要打磨的位置及粗糙度要求。
b)所有装配件（含总成）不得与地面直接接触。
c)明确装配路线、工装（装配和试验）、吊具、清洁度、介质、环境等要求d)装配车间小组长根据装配工艺过程要求，填写《产品装配人员分工表》，同时由质量副总批准后公布到每位负责人。
3.工艺路线清理→复检→打磨→配装→清洗→装配（含典型部件装配）→试压→喷漆→包装→发货。
4.清理：a)装配车间小组长接到生产部下达的装配计划后，确定产品装配清理员。
b)总装清理员按车间小组长安排，及时清理车间（或库房）已验收的合格零部件（包括外购、外协件）及相关产品的图纸、工艺、自检单、电镀合格证及热处理报告，了解准备情况并及时报告生产部部长，一旦资料完整后交装配零件复查员。
c)装配车间小组长与生产部部长协调生产进度及零件不合格品情况，并得到及时解决。
d)总装清理员将合格的待装配及复查的零件转运到装配车间指定地方（普通合格件与特配合格件区分）待复查。
e)总装清理员对待装产品零件配套数量（含特配件）负责，对相关产品的图纸、工艺、自检单、电镀合格证及热处理报告齐套性负责f)生产部部长对产品装配进度负责。
5.复查a)装配车间小组长确定装配零件复查员并将产品明细表（由生产部长提供）转交给他（她）。
b)装配零件复查员根据相关产品的产品明细表、图纸、工艺、自检单、电镀合格证及热处理报告按质量部提供的复查表（产品资料复查表、产品零件复查表），复查指定的待装配零件尺寸及所有零件检验合格情况和资料齐备情况。
c)装配零件复查员按产品明细表，对生产车间主任按图纸及工艺加工情况提出疑问、对生产车间检验员按零件工序是否漏检或漏作提出疑问、对生产车间操作者是否自检签字情况提出疑问、对生产部外协员热处理报告及电镀合格证符合性提出疑问，并填写产品资料复查表交质量部长处理并归档。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液压缸装配工艺规定
液压缸装配工艺规定了所有液压缸装配的一般要求、装配部件的形位公差、装配连接方法、典型部件装配、总装及试车等通用技术要求；适用于液压缸产品的装配；除产品图样、技术文件和订货技术条件有特殊要求外，均应符合本部分规定。
拆卸：
拆卸液压油缸之前，应确保液压回路卸压（通常活塞不在两个极端）。
然后切断电源及切断动力源，使液压装置停止运行。
拆卸时应防止损伤活塞杆表面、缸套内壁等。
为了防止活塞杆等细长件弯曲或变形，放置时应用垫木支承均衡。
拆卸时要按顺序。
由于各种液压缸结构和大小不尽相同，拆卸顺序也稍有不同。
一般应放掉油缸油液，然后拆卸缸盖，最后拆卸活塞杆。
在活塞和活塞杆难以抽出时，不可强行打出，应先查明原因再进行拆卸。
拆卸前后要防止液压缸的零件被周围的灰尘和杂质污染。
例如，拆卸时应尽量在干净的环境下进行；拆卸后所有零件要用干净的塑料布盖好，不要用棉布或其他工作用布覆盖。
拆检后再装配油缸时，经检查无破损的密封件可以允许再使用一次，第二次拆检后密封件必须全部更换。
拆卸人员对拆卸过程安全与质量负责。
清洗：
清洗液每周一次过滤，必要时更换。
输送介质的孔要用照明法或通气法或液体检查是否畅通。
所有螺纹油口必须用丝锥重攻。
密封件及其它外购件清洗（柴油洗，吹干）。
装配环境必须清洁。
零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、砂粒、灰尘和油污等。
清洗各零件时必须戴胶质密封手套。
清洗人员对清洗液清洁度、装配件清洁度负责。
装配人员对装配环境卫生负责。
油缸零件装配要求：
零件在装配中应杜绝野蛮操作，过度用力将使零件产生变形，特别是用钢棒等敲打缸体、密封法兰等；装配前对零件进行仔细检查，装配时应将零件蘸少许液压油，轻轻压入。
要正确安装各处的密封装置。
①安装O形圈时，不要将其拉到永久变形的程度，也不要边滚动边套装，否则可能因形成扭曲状而漏油。
②安装Yx形密封圈时，要注意其安装方向避免因装反而漏油。
③密封装置如与滑动表面配合，装配时应涂以适量的液压油。
螺纹紧固时严禁打击或使用不合适的旋具与扳手。
紧固后各部件不得损伤且满足规定扭矩要求。
试验前，清点各装配件是否都倒位，各连接是否正确，正确无误时，装配好进出油口接头，必须加上密封圈并且固好活动胶管，以防漏油或接头脱落伤人或物。
装配活塞上弹性较差的密封件，必须采用具有收缩功能的工装进行装配。
带双向密封圈的活塞装入缸筒时，必要时应采用工装引导。
装配人员对以上装配要求负责。
试验：
油缸试验人员必须熟悉试验设备操作及了解产品试验要求。
试验人员每三月对试验油液清洗、过滤一次，必要时更换。
按要求装配好后，按规定填写油缸装配小票，塑封后挂牌；
将试验后油缸使用专用丝堵堵死进出油口。
试压时应注意安全，以防连接件特别是螺纹连接件及高压油伤人，试验台周围严禁站人，特别是螺纹连接件正对面严禁站人。
如果液压缸具有爬行现象，可能是因为液压缸内的密封件和内壁的配合不好，静摩擦时阻力变化较大造成的。
这种现象通常在液压缸新组装时容易出现，经过一段时间的往复运动后，爬行现象会自然减轻以至消失。
如果往复运动一段时间后液压缸爬行现象仍然存在，则应邀请技术员一起检查各密封件是否完好和装配正确。
试验人员对以上要求负责。
填写油缸装配小票
油缸装配小票
机组
使用部位
更换和处理内容
装配日期
热二车间。
