止水钢板焊接技术交底
止水带安全技术交底模板
一、交底目的为确保止水带施工过程中的安全，防止安全事故发生，提高施工质量，特进行止水带安全技术交底。
二、交底内容1. 工程概况1.1 工程名称：________________________1.2 工程地点：________________________1.3 施工单位：________________________1.4 施工部位：________________________2. 止水带材料及设备2.1 材料要求：- 止水带应符合国家相关标准和规范要求。
- 钢板止水带厚度应满足设计要求，表面应平整，无裂纹、气泡等缺陷。
- 橡胶止水带应具有良好的弹性、耐久性和抗老化性能。
2.2 设备要求：- 施工过程中应使用符合要求的电焊机、切割机、卷尺等设备。
- 施工人员应熟悉设备的使用方法和操作规程。
3. 施工准备3.1 施工人员：- 施工人员应经过专业培训，掌握止水带施工技术。
- 施工人员应了解施工现场的安全防护措施。
3.2 施工材料：- 根据施工进度和设计要求，提前准备止水带、钢筋、焊条等材料。
- 材料进场时应进行检验，确保符合要求。
3.3 施工工具：- 准备好电焊机、切割机、卷尺、水平尺等施工工具。
4. 施工工艺4.1 施工流程：- 施工前，对施工人员进行技术交底，确保施工人员了解施工要求。
- 根据设计图纸和施工方案，进行止水带安装。
- 止水带安装后，进行焊接，确保焊接质量。
- 施工完成后，进行验收。
4.2 施工要点：- 止水带安装前，应清除基面杂物，确保基面平整、干净。
- 止水带安装应紧贴基面，不得出现扭曲、错位等情况。
- 焊接时，应使用合适的焊接工艺，确保焊接质量。
- 焊接完成后，应进行外观检查，确保焊接缝平整、光滑。
5. 安全措施5.1 施工人员应佩戴安全帽、安全带等个人防护用品。
5.2 施工现场应设置安全警示标志，提醒施工人员注意安全。
5.3 施工过程中，应避免发生物体打击、触电、火灾等事故。
止水钢板焊接技术交底
止水钢板穿框架柱做法
3.钢板接头：钢板接头采取双面焊,两块钢板的搭接长度不小于50mm,两头平均应满焊,如下图所示,焊接高度不低于钢板的厚度,焊条应采取相符设计请求.焊接之前应进行试焊,调好,调好电流参数：电流过大易烧伤甚至穿钢板;电流过小起弧艰苦,焊接不稳固.钢板接头示意图：
5、钢丝网绑扎：止水钢板焊接好后采取扎丝绑扎双层密目钢丝网.钢丝网高低及梁周围必须设置到位,防止混凝土砂浆渗漏;钢筋穿过钢丝网部位采取扎丝绑扎封口.
6、检磨练收：施工完毕后,报质检.监理.甲方验收.
五、质量尺度
1、钢板概况应干净,无锈蚀.麻点或划痕等缺点.
2、焊缝的焊策应平均,不得有裂痕.夹渣.咬边.烧穿等缺点.
3、钢丝网绑扎稳固,不得消失松动脱落现象,混凝土浇筑进程中不得消失穿孔漏混凝土现象.
六、施工留意事项
1、焊接进程中,电弧应燃烧稳固,药皮融化平均,无成块脱落现象.
2、对于钢板穿过柱处,与柱箍筋产生交叉,需做细部处理,一般做法是将止水钢板规模内的柱箍筋折断,与钢板止水带焊接.
七、成品呵护
1、留意对已焊接好的钢板止水带的呵护,稳固踩乱拆.不粘油污.在施工中消失的钢板止水带地位偏移卖力修复,包管钢板止水带地位准确.
2、焊接进程中留意呵护构造钢筋,不得毁伤构造钢筋.
八、安然文明施工
1、进入施工现场必须佩戴安然帽并遵照安然临盆各项轨制及规律;。
止水钢板安装技术交底.doc
8.4启动电源后，必须要有一定的空载运行时间，观察其工作、声音是否正常等。
电焊机的工作负荷不得任意长时间超载动行。作业结束后，及时切断电源。
8.5焊钳必须有良好的绝缘隔热性能，与电缆的连接简便、可靠安全。钳口应经常保持清洁。
4.3.2焊接接头区不得有肉眼可见的裂纹。
4.3.3外观检查不合格的接头，经修整或补强后可提交二次验收。
4.3.4钢板与钢板的直角偏差不得大于30。
5、成品保护
5.1钢板托架安装至竖向钢筋时，注意保护已绑扎成型的钢筋骨架，不得随意拆改。钢板托架与竖向钢筋绑扎时，托架应焊接牢固，并不得破坏已绑好的钢筋骨架。
3.2检查电源、焊机及工具。焊接地线与钢板接触良好，防止起弧而烧伤钢板。
焊接工艺检验：在钢板正式焊接前，应焊接3个模拟试件做拉力试验，经试验合格后，方可进行焊接。
3.3焊接固定:止水钢板位置确定好后,用墙体拉钩筋临时上下夹固定,然后进行钢板接缝焊接.用Φ12钢筋固定钢板时应焊接在钢板中间位置,不得在钢板上下端头焊接固定,详见下图：
3.4钢板接缝焊接,搭接长度应为50-100mm,四面满焊,做法见下图:
3.5暗柱箍筋切断焊接:由于柱箍筋间距小,中间有一道箍筋穿过止水钢板,止水钢板接缝焊好后,将切断的箍筋与钢板焊接,焊接长度不小于10d,将箍筋和钢板焊死.做法见下图:
3.6转角部位其中一侧的伸出长度不小于50mm。
3.7季节性施工
5.2雨天施工时未冷却的接头，应避免碰到雨水。
5.3砼浇筑时要及时检查止水钢板的位置，并随时擦去粘结在钢板上的灰浆。
6、应注意的质量问题
6.1检查帮条尺寸、钢筋轴线偏移，以及钢材表面质量情况，不符合要求时不得焊接。
止水钢板施工技术交底
二、成品保护措施
1、在进行钢筋绑扎及模板安装时不得对止水钢板进行触碰或移动。
2、在模板合模前再一次对止水钢板的位置和外观进行检查，发现问题及时处理。
图1图2
（3）钢板固定：止水钢板位置确定好后，用墙体拉钩筋临时上下夹紧固定，然后进行钢板接缝焊接。固定筋固定钢板时应焊接在钢板中间位置，不得在钢板上下端头焊接固定。如图1。
（4）钢板接缝焊接：搭接长度应为5-10CM，四面满焊。如图3、4。
（5）暗柱箍筋切断焊接：由于柱箍筋间距较小，中间有一道箍筋穿过止水钢板，止水钢板接缝好后，将切断的箍筋与钢板焊接，焊接长度不小于10d，将箍筋和钢板焊接，焊接长度不小于10d，将箍筋和钢板焊死。做法具体见如图2，止水钢板安装时应调动暗柱箍筋放入，转角处暗柱最外侧钢筋不允许切断，如图5.
图3图4
图5
一、施工准备：
（1）材料准备:
止水钢板300mm宽，钢板表面无油污、锈斑。使用前应烘干、固定筋、电焊机。
（2）机具准备：电焊机，焊帽、焊锤。
二、操作பைடு நூலகம்艺：
（1）工艺流程：止水钢板定位→固定→接头焊接→外柱箍筋焊接→检查验收。
（2）止水钢板定位：止水钢板应放置在外墙中间，标高在承台底板上300MM（止水钢板中心）。外墙后浇带施工缝止水钢板放在混凝土外墙中间，放置时钢板上部暗柱箍筋不得绑扎，钢板放入后，方可绑扎暗柱箍筋。
施工技术交底(止水钢板)

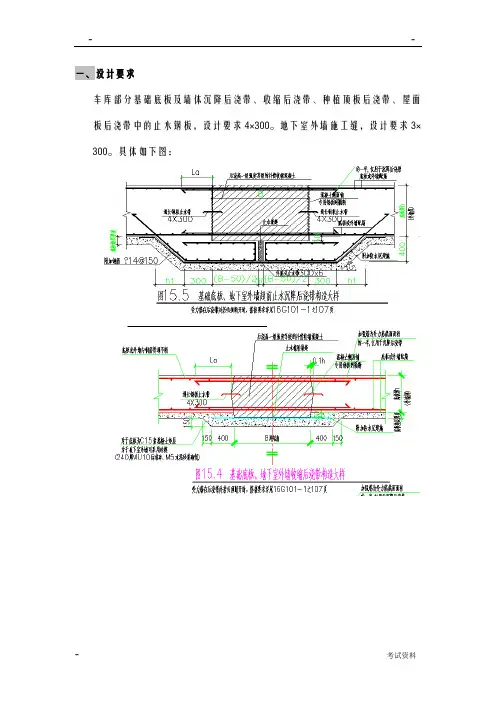

一、设计要求车库部分基础底板及墙体沉降后浇带、收缩后浇带、种植顶板后浇带、屋面板后浇带中的止水钢板，设计要求4×300。
地下室外墙施工缝，设计要求3×300。
具体如下图：2、人防车库部分基础底板及墙体沉降后浇带、收缩后浇带、种植顶板后浇带、屋面板后浇带中的止水钢板，设计要求3×250。
地下室外墙施工缝，设计要求3×300。
具体如下图：二、施工条件1) 钢筋绑扎施工完成；2) 止水钢板位置边线测量放线，并经监理工程师验收合格；三、施工准备1、止水钢板：止水钢板的宽度、厚度必须符合设计要求。
止水钢板有出厂证明书及复试报告单。
2、止水钢板300mm宽，上下各50mm左右扳成30度，成型良好。
3、焊机、焊条：焊条的牌号应符合规范要求。
焊机、焊条必须有出厂合格证。
4、焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。
5、焊工必须持有有效的考试合格证。
6、熟悉图纸，做好技术交底。
四、操作工艺：1、工艺流程：止水钢板定位→固定→接头焊接→检查验收。
2、车库止水钢板定位：止水钢板应放置在外墙中间，两端弯折处应朝向迎水面。
外墙后浇带施工缝止水钢板放在混凝土外墙中间，沿竖向设置和每道水平止水钢板交圈焊接严密。
水平钢板止水带确定水平标高后，应根据标高控制点在钢板止水带上口拉通线，以保持其上口平直。
3、采用钢筋焊接固定钢板，最好不要直接焊接在结构筋上，而是采用斜向钢筋焊接固定。
在钢板止水带下口焊短钢筋，以支撑钢板，其长度应以混凝土板墙钢筋网片厚度为准，不能过长，以防沿短钢筋形成渗水通道。
短钢筋中心位置应焊止水带，以阻断渗水路线。
短钢筋一般间隔1000mm左右设置1个，间距过小则增加成本和工作量，间距过大则钢板止水带易弯曲，浇筑混凝土时受振动易变形。
4、钢板的接头采用焊接，两块钢板的搭接长度不小于50mm，两端均应满焊。
焊缝高度不低于钢板厚度。
焊条应采用结420结构钢焊条。
止水钢板焊接技术交底
1 施工准备1.1 材料及主要机具：1.1.1 止水钢板：止水钢板的宽度、厚度必须符合设计要求，钢板止水带300mm宽，左右各30mm,上下扳成60度，成型良好。
1.1.2 焊条：焊条的牌号应符合规范要求。
1.1.2.2 焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。
1.1.2.3 焊条必须有出厂合格证。
1.2 作业条件：1.2.1 焊工必须持有有效的证书。
1.2.2 电源应符合要求。
1.2.3 作业场地应有安全防护设施，以及防火和必要的通风措施，防止发生烧伤、触电、中毒及火灾等事故。
1.2.4 熟悉图纸，做好技术交底。
2 操作工艺地下室混凝土外墙水平施工缝、地下室底板后浇带、外墙后浇带、地下室顶板后浇带部位采用300x3mm钢板止水带。
钢板止水带搭接长度为50mm，采用双面焊接，两端均应满焊（见附图）。
2.1 工艺流程：止水钢板定位→固定→接头焊接→检查验收。
2.1.1止水钢板定位：止水钢板应放置在外墙中间，两端弯折处应朝向迎水面。
外墙后浇带施工缝止水钢板放在混凝土外墙中间沿竖向设置和每道水平止水钢板交圈焊接严密。
水平钢板止水带确定水平标高后，应根据建筑物的标高控制点在钢板止水带上口拉通线，以保持其上口平直。
2.1.2采用钢筋焊接固定钢板，不许直接焊接在结构筋上，需在墙水平筋内侧竖向绑扎250mm长附加筋，将止水钢板与此附加筋用短钢筋焊接固定。
短钢筋长度应以混凝土板墙钢筋网片厚度为准，不能超过钢筋网片厚度，以防沿短钢筋形成渗水通道。
短钢筋中心位置应绑扎止水条，以阻断渗水路线。
短钢筋一般间隔1000mm左右设置1个，间距过小则增加成本和工作量，间距过大则钢板止水带易弯曲，浇筑混凝土时受振动易变形。
2.1.3对于钢板止水带穿过柱处，与柱箍筋产生交叉，需做细部处理。
一般作法是将钢板止水带范围内的柱箍筋折断，打90度弯钩。
弯钩长度满足双面焊5d,单面焊10d的要求，并与钢板止水带焊接。
在钢板止水带上下部进行箍筋加密。
止水钢板焊接技术交底
止火钢板脱框架柱干法
3、钢板接洽：钢板接洽采与单里焊，二块钢板的拆接少度没有小于50mm，二端匀称应谦焊，如下图所示，焊接下度没有矮于钢板的薄度，焊条应采与切合安排央供.焊接之前应举止试焊，调佳，调佳电流参数：电流过大易烧伤以至脱钢板；电流过小起弧艰易，焊接没有坚韧.钢板接洽示企图：
5、钢丝网绑扎：止火钢板焊接佳后采与扎丝绑扎单层稀目钢丝网.钢丝网上下及梁四里必须树立到位，预防混凝土砂浆渗漏；钢筋脱过钢丝网部位采与扎丝绑扎启心.
6、检考查支：动工完成后，报量检、监理、甲圆查支.
五、品量尺度
1、钢板表面应浑净，无锈蚀、麻面或者划痕等缺陷.
2、焊缝的焊接应匀称，没有得有缝隙、夹渣、咬边、烧脱等缺陷.
3、钢丝网绑扎坚韧，没有得出现紧动脱降局里，混凝土浇筑历程中没有得出现脱孔漏混凝土局里.
六、动工注意事项
1、焊接历程中，电弧应焚烧宁静，药皮熔化匀称，无成块脱降局里.
2、对付于钢板脱过柱处，与柱箍筋爆收接叉，需干细部处理，普遍干法是将止火钢板范畴内的柱箍筋合断，与钢板止火戴焊接.
七、废品呵护
1、注意对付已焊接佳的钢板止火戴的呵护，宁静踏治拆、没有粘油污.正在动工中出现的钢板止火戴位子偏偏移宽肃建复，包管钢板止火戴位子精确.
2、焊接历程中注意呵护结构钢筋，没有得益伤结构钢筋.
八、仄安文化动工。
止水钢板焊接
3、质量要求
3.1 钢板表面应清洁，无锈蚀、麻点或划痕等缺陷。
3.2 焊缝的焊波应均匀，不得有裂缝、夹渣、咬边、烧穿等缺陷。
4、应注意的质量问题
4.1钢板止水带在安装前应尽量接长，以减少就位后的焊接工作量，钢板止水带就位后
为立焊，焊接难度较大，此时应安排熟练焊工进行操作，并应加强跟踪检查。
4.2对于钢板止水带穿过柱处，与柱箍筋产生交叉，需做细部处理。
一般作法是将钢板止水带范围内的柱箍筋折断，与钢板止水带焊接。
4.3雨天、雪天和大雾天不允许露天焊接。
5、成品保护
注意对已焊接好的钢板止水带的保护，不乱踩乱拆，不粘油污，在施工中出现的钢板止水带位置偏移认真修复，保证钢板止水带位置正确。
6 、质量记录
本工艺标准应具备以下质量记录：
6.1 钢板止水带出厂质量证明书或试验报告单。
6.2 焊条出厂合格证。
7、安全措施
7.1 进入施工现场必须戴好安全帽。
7.2 高空作业必须系好安全带。
7.3 施工用架必须搭设规范，经检查合格后方可使用。
审核人交底人接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
地下室止水钢板技术交底
技术交底记录编号工程名称交底日期施工单位分项工程名称地下室止水钢板交底提要地下室止水钢板安装交底内容：一、概况：本工程地下部分地下室砼墙施工缝止水钢板，防水采用3mm厚300mm宽的止水钢板止水带。
二、施工准备：2.1机具准备: 电焊机、无齿锯等。
2.3止水钢板不得有裂缝、锈蚀、斑痕、变形，其断面尺寸和机械性能符合设计要求。
2.3材料准备: 按规格加工好的钢板止水带、直径为φ12，长度同墙厚钢筋。
2.4焊条：焊条的性能应符合现行国家标准《碳钢焊条》GB/T5117或《低合金钢焊条》GB/T5118的规定，必须有出厂合格证。
焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。
三、作业条件：3.1焊工必须持有有效的上岗证。
3.2电源应符合要求，接地线、焊接连接安全，双线到位。
3.3焊前止水钢板表面必须去除油污、水分、铁锈和氧化皮。
3.4已经清楚所需设置止水钢板的位置。
3.5基础底板底铁钢筋绑扎完毕，外墙钢筋绑扎完成，经过验收合格。
四、操作方法4.1砼墙板预埋止水钢板在砼墙中间上下垂直焊接在暗柱箍筋上。
4.2把暗柱箍筋做成开口箍筋，分别焊在止水钢板上焊接固定。
（如图）4.3在没有暗柱的地方用直径为φ10@300，两侧对称设置，长度同墙厚的钢筋焊接固定。
（如图）4.4转角部位其中一侧的伸出长度不小于50mm。
4.5止水钢板搭接长度为100mm。
搭接位置四周满焊，且焊缝饱满无气孔、夹渣等。
钢板焊接应分两遍成活，接缝处应留 2mm 焊缝，第一遍施焊时，首先在中间、两端点焊固定，然后从中间向上施焊直到上端，然后再从下端向中间施焊，第一遍完成后立即将药皮用焊锤敲掉，检查有无砂眼、漏焊处，如有应进行补焊。
第二遍应从下端开始施焊。
五、质量标准5.1钢板的品种和质量，焊条的牌号、性能均必须符合设计要求。
检验方法：检查出厂证明书和试验报告单。
5.2电弧焊接头的强度检验必须合格。
5.3电弧焊接头清渣后逐个进行外观检查，其检查结果应符合下列要求：5.3.1焊缝表面应平整，不得有凹陷或焊瘤。
止水钢板技术交底
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
编号
表C2-1
工程名称小区交底日期2018年10月10日施工单位建筑工程有限公司分项工程名称地下刚性防水工程
交底提要钢板止水板施工技术交底
交底内容：
止水钢板制作成每块3米左右，采用平接形式焊接、质量要求满焊
四、成品保护
后浇带止水钢板安装完后，立即用模板覆盖防止垃圾掉入。
附：止水带止水钢板基本做法图
（止水钢板搭接图一）
（止水钢板搭接图二）
（支架与止水钢板连接图）
(转角处止水钢板连接图)
图 一
图 二焊缝止水带
止水带
焊缝
箍筋柱焊接
图 三柱
止水带
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
止水钢板焊接技术交底
图一3、焊接固定: 止水钢板位置确定好后, 用墙体拉钩筋临时上下夹紧固定, 然后进行钢板接缝焊接。
用Φ12钢筋固定钢板时应焊接在钢板中间位置间距600mm, 不得在钢板上下端头焊接固定, 详见下图2图24、钢板接缝焊接, 搭接长度应为50-100mm,四面满焊, 做法见下图3图35、暗柱箍筋切断焊接: 由于柱箍筋间距小, 中间有一道箍筋穿过止水钢板, 止水钢板接缝焊好后, 将切断的箍筋与钢板焊接, 焊接长度不小于10d, 将箍筋和钢板焊死. 做法见下图4图46、转角部位其中一侧的伸出长度不小于50mm如下图5图57、竖向交接部位如图6图6（二）后浇带1、止水钢板施工工艺流程止水钢板安装工艺流程：止水钢板定位→固定→接头焊接→钢丝网绑扎→检查验收2、止水钢板定位：止水钢板放置在底板、外墙、顶板中间，止水带两端燕尾朝向迎水面。
外墙后浇沿竖向设置和每道水平止水钢板交圈焊接严密。
水平钢板止水带确定水平标高后，应根据建筑物的标高控制点在钢板止水带上口拉通线，以保持其上口平直。
3、底板后浇带3.1焊接定型模块1）直段：用钢筋焊接定型模块骨架，主筋间距400mm，拉筋间距60mm。
外侧用快易收口网点焊在模块骨架上，注意止水钢板中线与施工缝重合（图7）底板后浇带封口断模外墙后浇带封口断摸2）转角处：将两片搭接止水钢板两翼各切开3cm，上下分块搭接，严丝合缝（见下图8）图82、安装位置线用红油漆标记在钢筋上，拉线定位。
3、安装定性模块，用短钢筋固定在底板下铁附加筋上。
4、水平方向和垂直方向的钢板交接处做法。
5、止水钢板搭接5cm焊接，且双面满焊。
5、安装上部钢筋，完毕后进行校正加固七、技术质量要求。
止水钢板焊接技术交底[大全五篇]
![止水钢板焊接技术交底[大全五篇]](https://img.taocdn.com/s3/m/59176096fc0a79563c1ec5da50e2524de418d053.png)
止水钢板焊接技术交底[大全五篇]第一篇：止水钢板焊接技术交底1施工准备1.1 材料及主要机具：1.1.1 止水钢板：止水钢板的宽度、厚度必须符合设计要求，钢板止水带300mm宽，左右各30mm,上下扳成60度，成型良好。
1.1.2 焊条：焊条的牌号应符合规范要求。
1.1.2.2 焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。
1.1.2.3焊条必须有出厂合格证。
1.2 作业条件：1.2.1 焊工必须持有有效的证书。
1.2.2电源应符合要求。
1.2.3作业场地应有安全防护设施，以及防火和必要的通风措施，防止发生烧伤、触电、中毒及火灾等事故。
1.2.4熟悉图纸，做好技术交底。
2 操作工艺地下室混凝土外墙水平施工缝、地下室底板后浇带、外墙后浇带、地下室顶板后浇带部位采用300x3mm钢板止水带。
钢板止水带搭接长度为50mm，采用双面焊接，两端均应满焊（见附图）。
2.1 工艺流程：止水钢板定位→固定→接头焊接→检查验收。
2.1.1止水钢板定位：止水钢板应放置在外墙中间，两端弯折处应朝向迎水面。
外墙后浇带施工缝止水钢板放在混凝土外墙中间沿竖向设置和每道水平止水钢板交圈焊接严密。
水平钢板止水带确定水平标高后，应根据建筑物的标高控制点在钢板止水带上口拉通线，以保持其上口平直。
2.1.2采用钢筋焊接固定钢板，不许直接焊接在结构筋上，需在墙水平筋内侧竖向绑扎250mm长附加筋，将止水钢板与此附加筋用短钢筋焊接固定。
短钢筋长度应以混凝土板墙钢筋网片厚度为准，不能超过钢筋网片厚度，以防沿短钢筋形成渗水通道。
短钢筋中心位置应绑扎止水条，以阻断渗水路线。
短钢筋一般间隔1000mm左右设置1个，间距过小则增加成本和工作量，间距过大则钢板止水带易弯曲，浇筑混凝土时受振动易变形。
2.1.3对于钢板止水带穿过柱处，与柱箍筋产生交叉，需做细部处理。
一般作法是将钢板止水带范围内的柱箍筋折断，打90度弯钩。
弯钩长度满足双面焊5d,单面焊10d的要求，并与钢板止水带焊接。
筏板基础、剪力墙止水钢板安装技术交底
技术交底记录工程名称：编号：交底提要材料、机具、工艺流程、验收标准及注意事项交底内容：一、适用范围本技术交底适用于贵阳市南明河水环境综合整治项目二期工程EPC总承包四标段三桥污水处理厂止水钢板安装。
二、施工准备：1、材料：止水钢板：止水钢板400mm×3mm×4000mm，止水钢板不得有裂缝、锈蚀、斑痕、变形，其断面尺寸和机械性能符合设计要求。
焊条：焊条的性能应符合现行国家标准《碳钢焊条》GB/T5117或《低合金钢焊条》GB/T5118的规定，必须有出厂合格证。
2、主要机具交流电焊机，焊接电缆、电焊钳、焊接护目镜、面罩、电焊手套、护脚、錾子、钢丝刷、锉刀、小手锤、电焊条、烘干箱等。
3、作业条件：1、焊工必须持有有效的上岗证。
2、电源应符合要求，接地线、焊接连接安全，双线到位。
3、焊前止水钢板表面必须去除油污、水分、铁锈和氧化皮。
4、已经清楚所需设置止水钢板的位置。
三、操作工艺：1、工艺流程：检查设备→抄测标高（确定高度）→焊接托架(焊定位钢筋)→放止水钢板、焊接钢板→质量检验2、操作方法1）、检查电源、焊机及工具。
焊接地线与钢板接触良好，防止起弧而烧伤钢板。
2）、焊接工艺检验：在钢板正式焊接前，先焊样板，经检查合格后，方可进行大面积焊接。
3）、焊接固定托架（止水钢板定位筋）用Φ10钢筋做托架（定位筋）和侧面固定，详见下图：筏板基础止水钢板做法本表由施工单位填写，一式三份，交底人与被交底人各执一份，工程部存档一份技术交底记录工程名称：编号：交底提要材料、机具、工艺流程、验收标准及注意事项交底内容：剪力墙止水钢板做法托架（定位筋）每隔1m放置一个，托架（定位筋）绑扎、焊接在临近竖向钢筋上，保证托架不下坠。
钢板放置在定位筋托架上。
4）、放钢板、焊接钢板将止水钢板穿入剪力墙中间或筏板基础中间（如图所示），放置在已焊接好的钢板托架上。
相连两块钢板错缝搭接100mm，钢板与钢板内外均满焊。
止水钢板安全技术交底模板
一、交底目的为确保止水钢板施工过程中的安全，提高施工质量，保障施工人员生命财产安全，特进行止水钢板安全技术交底。
二、交底对象所有参与止水钢板施工的施工人员、管理人员及监理人员。
三、交底内容1. 施工准备（1）材料准备：确保止水钢板、钢筋、焊条等材料符合设计要求和规范标准。
（2）机具准备：检查电焊机、切割机、气泵等机具设备，确保其性能良好。
（3）人员准备：对施工人员进行安全技术培训，提高安全意识。
2. 施工工艺（1）止水钢板安装：按照设计要求，确保止水钢板中心线与施工缝重合，安装于1/2板（墙）厚，先浇混凝土和后浇混凝土各一半，保证钢板的水平度和垂直度。
（2）钢筋焊接：采用合适的焊条，按照规范要求进行焊接，确保焊缝质量。
（3）钢板搭接：钢板搭接长度为5cm，贴合边焊接，钢板交叉部位采用贴合四边满焊，确保钢板焊缝严密。
（4）锚固与结合：底板止水钢板开口向上，确保钢板与混凝土间无杂物，提高防水效果。
3. 安全措施（1）施工人员必须佩戴安全帽、防护眼镜、手套等个人防护用品。
（2）高空作业时，必须系好安全带，并配备安全绳。
（3）焊接作业时，必须保持通风良好，防止一氧化碳中毒。
（4）切割作业时，必须佩戴防护眼镜和口罩，防止切割粉尘伤害。
（5）施工过程中，必须遵守操作规程，严禁违章作业。
4. 应急措施（1）发生火灾时，立即切断电源，使用灭火器进行灭火。
（2）发生触电事故时，立即切断电源，使用绝缘物品进行救援。
（3）发生高处坠落事故时，立即进行救援，并报告相关部门。
四、交底要求1. 施工人员必须认真听取安全技术交底，并签字确认。
2. 施工过程中，必须严格执行安全技术交底内容。
3. 施工负责人应定期检查施工现场的安全状况，确保施工安全。
4. 施工人员发现安全隐患，应立即报告相关部门。
五、交底时间[填写交底时间]六、交底人[填写交底人姓名]七、接收人[填写接收人姓名]八、参加交底人员[填写参加交底人员姓名]九、备注本安全技术交底内容仅供参考，具体施工过程中，应根据实际情况进行调整。
止水钢板安装技术交底
交底内容：1.材料预备1.1止水钢板（200mm＋30＋30）×3mm,止水钢板不得有裂痕.锈蚀.斑痕.变形,其断面尺寸和机械机能相符设计请求.（应用部位①设计请求的部位.②图纸会审中号楼处外墙施工缝部位.）1.2焊条：焊条的机能应相符现行国度尺度《碳钢焊条》GB/T5117或《低合金钢焊条》GB/T5118的划定,必须有出厂及格证.1.3焊接进程中,电弧应燃烧稳固,药皮融化平均,无成块脱落现象.1.4机械：交换弧焊机.直流弧焊机1.5对象：焊接电缆.电焊钳.焊接护目镜.面罩.电焊手套.护脚.錾子.钢丝刷.锉刀.小手锤.电焊条.烘干箱等.2.功课前提2.1焊工必须持有有用的上岗证.2.2电源应相符请求,接地线.焊接衔接安然,双线到位.2.3焊前止水钢板概况必须去除油污.水分.铁锈和氧化皮.已经清晰所需设置止水钢板的地位.3.操纵工艺检讨装备→焊接托架→放钢板.焊接钢板→质量磨练检讨电源.焊机及对象.焊接地线与钢板接触优越,防止起弧而烧伤钢板.焊接工艺磨练：在钢板正式焊接前,应焊接3个模仿试件做拉力实验,经实验及格后,方可进行焊接.交底内容：焊接固定托架用Φ12钢筋做托架和正面固定,详见下图：托架每隔1m放置一个,托架绑扎在邻近竖向钢筋上,包管托架不下坠.钢板放置在钢板托架上.放钢板.焊接钢板将一个单元榀的钢板焊接,放置在已焊接好的钢板托架上.相连两块钢板错缝搭接30mm,钢板与钢板表里均满焊.转角部位个中一侧的伸出长度不小于50mm.雨天不宜在现场进行施焊;必须施焊时,应采纳有用掩蔽措施.焊后未冷却的接头不得碰着雨水.交底内容：4.质量尺度4.1钢板的品种和质量,焊条的商标.机能均必须相符设计请求.磨练办法：检讨出厂证实书和实验陈述单.4.2电弧焊接头的强度磨练必须及格.4.3电弧焊接头清渣后逐个进行外不雅检讨,其检讨成果应相符下列请求：焊缝概况应平整,不得有凹陷或焊瘤.焊接接头区不得有肉眼可见的裂纹.外不雅检讨不及格的接头,经修整或补强后可提交二次验收.钢板与钢板的直角误差不得大于30.5.成品呵护5.1钢板托架装配至竖向钢筋时,留意呵护已绑扎成型的钢筋骨架,不得随便拆改.钢板托架与竖向钢筋绑扎时,托架应焊接稳固,其实不得损坏已绑好的钢筋骨架.5.2雨天施工时未冷却的接头,应防止碰着雨水.5.3砼浇筑时要实时检讨止水钢板的地位,并随时擦去粘结在钢板上的灰浆.6.应留意的质量问题6.1检讨帮条尺寸.钢筋轴线偏移,以及钢材概况质量情形,不相符请求时不得焊接.6.2接地线应与钢板接触优越,不得随便乱接,防止引弧烧伤钢筋.6.3钢板接头应在钢板长进行.6.4焊接进程中实时清渣,焊缝概况滑腻平整,焊缝美不雅,增强焊缝应平缓过渡,弧坑应填满.交底内容：7.质量记载7.1钢板应有出厂及格证.7.2焊接接头外不雅质量检讨记载.8.安然.环保措施8.1电焊工应持证上岗.功课班组在焊接工作前,必须申请动火证,方可进行施工.8.2装配焊接电源时,要留意各零部件是否及格,电源是否够用,并按划定装配节电呵护器.8.3电焊机的接地装配应按期检讨.内部保持干净并按期除尘,清扫时必须割断电源.8.4启动电源后,必须要有必定的空载运行时光,不雅察其工作.声音是否正常等.电焊机的工作负荷不得随便率性长时光超载动行.功课停止后,实时割断电源.8.5焊钳必须有优越的绝缘隔热机能,与电缆的衔接轻便.靠得住安然.钳口应经常保持干净.8.6焊接用电缆应具有优越的导电机能和绝缘外层,必须相符有关的划定.严禁将焊接用电缆与气焊的胶管混在一路.8.7焊接前应先检讨焊机的安然状态况,如焊机外壳接地.焊机各接线点接触是否优越.焊接电缆的绝缘有无破损等.在焊接时,不成将钢板拿在手中或用手扶着钢板进行焊接.8.8转变焊机接头.改换焊件须要改接二次回路时,必须在割断电源后才干进行.推拉闸刀开关时,必须戴绝缘手套时,同时脸部偏斜,以防电弧火花灼伤脸部.交底内容：8.9改换焊条时,焊工必须应用焊工手套,焊工手套保持湿润.绝缘靠得住.8.10夜晚施工必须有照明举措措施.8.11电焊工的小我防护器具应保持无缺.操纵时应穿电焊工作服,穿绝缘服,戴电焊手套.防护面罩等.8.12焊接现场必须配备足够的防火装备和器材,如消火栓等.10m规模内不得堆放易燃.易爆物品.8.14焊接功课时,必须应用接收滤光镜片的面罩.功课服.手套.鞋帽应相符划定,以防电弧辐射和飞溅烫伤.8.15为呵护焊接现场其他人,在工地焊接引弧时应提示四周人避开弧光,防止弧光伤眼.。
止水钢板的搭接规范操作
一、施工初阶1.1、施工准备1.1.1 材料准备3mm 厚成型钢板，单块长度3000mm，宽度300mm，材质Q235B，使用前加工成图纸要求形状，钢板表面无油污、锈斑。
E43 焊条，直径Φ2.0（使用前应烘干）、Φ10 固定筋、电焊机。
1.1.2 机具准备电焊机，焊帽、焊锤。
1.1.3 劳动力安排焊工5名、普工3名。
1.2 操作工艺1.2.1 工艺流程止水钢板定位→固定→接头焊接→剪力墙拉筋及定位钢筋焊接→检查验收。
1.2.2 止水钢板设置位置基础水平施工缝止水钢板具体设置位置：在基础底板顶标高上300mm为止水钢板中心标高。
所有止水钢板应放置在剪力墙中间，并沿剪力墙周圈设置。
沿竖向设置和每道水平止水钢板交圈焊接严密。
1.2.3 止水钢板固定止水钢板位置确定好后，用墙体拉钩筋临时上下夹紧固定，然后进行钢板接缝焊接。
1.2.4 止水钢板接缝焊接止水钢板搭接长度不小于20mm。
钢板焊接应分两遍成活，接缝处应留2mm 焊缝，第一遍施焊时，首先在中间、两端点焊固定，然后从中间向上施焊直到上端，然后再从下端向中间施焊，第一遍完成后立即将药皮用焊锤敲掉，检查有无砂眼、漏焊处，如有应进行补焊。
第二遍应从下端开始施焊。
剪力墙转角处采用丁字形焊接或者7字形焊接，全部双面焊接1.2.5止水钢板定位筋设置沿止水钢板方向，在其两侧采用Φ10钢筋焊接；一端焊接在止水钢板上，另一端焊接在剪力墙的水平、竖向主筋上对其进行定位；定位钢筋的间距为1000mm，两侧对称设置。
1.2.6剪力墙拉筋加设由于剪力墙拉筋间距较小，中间总拉筋穿过止水钢板，止水钢板接缝焊好后，在穿过止水钢板的拉筋处将拉筋切断，然后焊接在止水钢板上。
1.2.7 检查验收：止水钢板焊好后，应进行自检，检查有无沙眼、断焊、漏焊或焊缝不饱满之处，不符合要求的进行返工处理。
定位钢筋是否焊接牢固；附加拉筋是否加设，如若未设置或焊接不牢，将对其重新焊接或加设。
检查合格后，报监理工程师检查验收。
止水钢板工人安全技术交底模板
一、交底目的为确保止水钢板施工过程中的安全，预防事故发生，提高施工人员的安全意识，特进行安全技术交底。
二、交底对象参与止水钢板施工的所有工人。
三、交底内容1. 安全意识教育（1）增强安全意识，充分认识到止水钢板施工过程中的安全重要性。
（2）遵守国家有关安全生产的法律法规和操作规程。
（3）自觉接受安全教育和培训，提高自身安全素质。
2. 施工现场安全要求（1）进入施工现场必须佩戴安全帽，穿好工作服，严禁穿拖鞋、高跟鞋。
（2）高空作业时，必须系好安全带，并采取防坠落措施。
（3）禁止酒后作业，禁止在施工现场吸烟、使用明火。
（4）施工现场严禁攀登、跨越防护设施。
（5）注意用电安全，严禁私拉乱接电线，使用电器设备时必须确保设备完好。
3. 止水钢板施工安全要点（1）施工前，认真检查施工设备和工具，确保其完好。
（2）止水钢板安装过程中，严格按照设计要求进行，确保安装牢固。
（3）焊接过程中，注意焊接设备的通风和散热，防止火灾事故发生。
（4）焊接作业人员必须佩戴防护眼镜、手套等防护用品。
（5）防止焊接火花飞溅，对周围环境进行清理，避免引起火灾。
（6）注意钢板焊接过程中的高温作业，避免烫伤。
4. 事故处理（1）发生事故时，立即停止作业，保护现场。
（2）迅速组织救援，拨打急救电话。
（3）按照事故处理程序，妥善处理事故。
5. 其他注意事项（1）加强施工过程中的沟通与协调，确保施工顺利进行。
（2）定期对施工人员进行安全检查，及时发现和消除安全隐患。
（3）施工结束后，做好现场清理工作，确保施工场地整洁。
四、交底人（此处填写交底人姓名及职务）五、交底时间（此处填写交底时间）六、接收人（此处填写接收人姓名及职务）七、备注本安全技术交底适用于所有参与止水钢板施工的工人，请认真阅读并遵守。
如有疑问，请及时向交底人咨询。
1.止水钢板焊接技术交底
交底部位基础工程工序名称止水钢板焊接
交底提要：
施工准备、作业条件、施工工艺、质量标准、成品保护、应注意的质量问题、安全文明施工从下端向中间施焊，第一遍完成后立即将药皮用焊锤敲掉，检查有无砂眼、漏焊处，如有应进行补焊。
第二遍从下端开始施焊。
（6）止水钢板穿过柱箍筋时，可以将所穿过的箍筋断开，制作成开口箍，电焊在钢板上，严禁焊穿钢板。
止水钢板穿过剪力墙时，可以将所穿过的拉勾断开，然后把两端的拉钩焊接在止水钢板上。
止水螺杆穿过剪力墙的时候，先保证止水螺杆的位置，然后尽量再保证剪力墙钢筋的位置。
（7）剪力墙拉筋设置，由于剪力墙拉筋间距较小，中间总有一道穿过止水钢板，止水钢板接缝焊好后，在穿过止水钢板的拉筋处把拉筋切断，然后焊接在止水钢板上，并在其拉筋切断位置处加设一道拉筋，作为拉筋的补强钢筋。
交底部位基础工程工序名称止水钢板焊接
交底提要：
施工准备、作业条件、施工工艺、质量标准、成品保护、应注意的质量问题、安全文明施工
（8）检查验收
止水钢板焊接完成后，需专项报验，应进行自检，检查有无沙眼、断焊、漏焊或者焊缝不饱满之处，不符合要求的进行返工处理。
检查定位筋是否焊接牢固，检查合格后报项目部检查验收。
三、质量标准
1、止水钢板焊缝双面焊，必须饱满，无夹渣，焊缝高度满足要求，焊缝无砂眼，无烧伤、。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术交底记录
过大则钢板止水带易弯曲，浇筑混凝土时受振动易变形。
2.1.3 钢板的接头采用焊接，两块钢板的搭接长度不小于50mm，两端均应满焊，焊缝高度不低于钢板厚度。
焊条应采用结420结构钢焊条。
焊接之前应进行试焊，调试好电流参数：电流过大易烧伤甚至烧穿钢板；电流过小又起弧困难，焊接不牢固。
2.1.4 检查验收：施工完毕后，报监理、甲方验收。
3 质量要求
3.1 钢板表面应清洁，无锈蚀、麻点或划痕等缺陷。
3.2 焊缝的焊波应均匀，不得有裂缝、夹渣、咬边、烧穿等缺陷。
4 应注意的质量问题
4.1钢板止水带在安装前应尽量接长，以减少就位后的焊接工作量，钢板止水带就位后为立焊，焊接难度较大，此时应安排熟练焊工进行操作，并应加强跟踪检查。
4.2对于钢板止水带穿过柱处，与柱箍筋产生交叉，需做细部处理。
一般作法是将钢板止水带范围内的柱箍筋折断，与钢板止水带焊接。
5 成品保护
注意对已焊接好的钢板止水带的保护，不乱踩乱拆，不粘油污，在施工中出现的钢板止水带位置偏移认真修复，保证钢板止水带位置正确。
6 安全措施
6.1 进入施工现场必须戴好安全帽。
6.2 高空作业必须系好安全带。
6.3 施工用架必须搭设规范，经检查合格后方可使用。
7、止水带位置详见下图：
交底人签字：接底人签字：监理审批：。
