光伏系统中电缆的选取设计方案方法
光伏电缆选配因素和方法
光伏电缆选配因素和方法光伏电缆是连接光伏组件与逆变器、逆变器与电网之间的重要电缆，其选配对于光伏发电系统的安全运行和性能起着至关重要的作用。
在选择光伏电缆时，需要考虑许多因素，包括工作环境、电缆规格、承载能力和寿命等。
本文将详细介绍光伏电缆选配的因素和方法。
一、光伏电缆选配因素1.工作环境：光伏电缆的选配需根据实际的工作环境来确定，工作环境的不同会对电缆材质和防护等级有不同的要求。
例如，在户外使用的光伏电缆需要具有良好的抗紫外线和耐候性能，而在潮湿环境中使用的光伏电缆则需要具有良好的防水性能。
2.电缆规格：根据光伏电站的总装机容量和组串数量等因素来确定电缆规格，以确保电缆能够满足系统的功率传输需求。
同时，应根据电缆长度、敷设方式和距离来计算电缆的电阻损耗，确保系统的效率和稳定性。
3.承载能力：光伏电缆的承载能力也是选择的重要因素之一，需要考虑电缆的额定电流和短时额定电流等参数。
在选配光伏电缆时，要确保其承载能力符合系统的需求，以避免电缆过载造成的安全隐患。
4.寿命：光伏电缆的寿命也是选择的重要考虑因素之一，长期使用下，光伏电缆易受到电介质老化、环境腐蚀等因素的影响，因此需要选择具有良好耐久性和稳定性的电缆，以延长系统的使用寿命。
二、光伏电缆选配方法1.确定工作环境：首先要确定光伏电缆的使用环境，包括户外、室内、高温、潮湿等环境条件，从而选择具有相应防护等级的电缆。
2.计算电缆规格：根据光伏电站的总装机容量、组串数量和线路长度等参数，计算电缆的规格，包括导体截面积、绝缘厚度、外护套材质等。
3.考虑承载能力：根据电缆的额定电流和短时额定电流等参数，选择符合系统需求的电缆，确保其承载能力足够满足系统的功率传输需求。
4.调查生产厂家：选定合适的光伏电缆后，应仔细调查电缆的生产厂家信誉和产品质量，选择具有良好口碑和技术实力的厂家生产的产品，确保质量可靠。
5.安全标识：选配光伏电缆时，还需注意查看电缆的安全标识和质量认证证书，以确保选购的电缆符合国家相关标准和规定。
光伏发电站设计规范电缆敷设与连接技术指南
光伏发电站设计规范电缆敷设与连接技术指南随着清洁能源的重要性日益凸显以及光伏发电的迅速发展，光伏发电站的建设和设计变得愈发重要。
在光伏发电站的建设过程中，电缆的敷设和连接技术是至关重要的一环。
本文将从规范的角度出发，为光伏发电站的电缆敷设与连接技术提供指导和建议。
一、光伏发电站电缆敷设规范1. 安全性考虑在光伏发电站电缆敷设过程中，安全性是首要考虑因素。
因此，在选择电缆材料和类型时，应考虑其耐高温、耐紫外线和防火特性。
此外，电缆的敷设应符合国家和地方相关安全规定，如必要时，可使用防火套管等措施进行防护。
2. 敷设路径选择在确定光伏发电站电缆敷设路径时，应充分考虑地形、气候条件以及电缆的负载和容量要求。
避免过多的弯曲和锐角，以减少对电缆的损坏和电阻增大的影响。
在需要穿越建筑物或地下道路时，应选择耐压能力和耐老化性能较好的电缆类型。
3. 敷设方式光伏发电站电缆的敷设方式多种多样，包括地埋、架空、井道等。
根据实际情况选择合适的敷设方式，并在敷设过程中注意减少扭曲、磨损等因素的影响。
对于多股电缆或光缆，应注意其敷设的分层和间距，以避免互相干扰。
二、光伏发电站电缆连接技术1. 选取合适的连接器连接器的选择对光伏发电站电缆的连接质量和整体效果有着重要的影响。
应根据电缆材质、截面和接口类型等因素选取合适的连接器，并确保其具备良好的导电性能、耐腐蚀性能和可靠的连接性。
2. 连接技术要求在进行电缆连接时，应注意以下几个方面：（1）确保接触部分洁净、无氧化膜，使用适当的清洗剂和工具进行清洗；（2）正确选择和安装连接套管，并确保其与电缆的密封性；（3）采用合适的接地方式，确保电缆与地质接地的良好电气连接；（4）在电缆连接完成后，应使用合适的绝缘材料进行绝缘处理，以防止漏电和电缆受潮。
3. 连接测试和维护完成电缆连接后，应进行连接测试，包括导通性测试、绝缘测试和耐压测试等。
确保连接的质量和每个连接点的可靠性。
此外，定期进行电缆的维护检查，如检查连接器的紧固状态、电缆的绝缘状况等，及时发现和处理问题，以保证光伏发电站的正常运行。
光伏电缆标准
光伏电缆标准光伏电缆是指用于太阳能光伏发电系统中的电缆，其主要作用是将太阳能电池板产生的直流电输送到逆变器或直接连接到负载。
光伏电缆的选用对于太阳能发电系统的安全、可靠和高效运行至关重要。
因此，制定和执行光伏电缆标准显得尤为重要。
首先，光伏电缆标准需要明确规定电缆的选材要求。
光伏电缆在户外使用，需要具备耐候性和耐紫外线能力，因此在材料选择上需要考虑到这些因素。
另外，光伏电缆还需要具备良好的绝缘性能和耐磨损能力，以确保在户外恶劣环境下能够长期稳定运行。
其次，光伏电缆标准需要明确规定电缆的结构和工艺要求。
光伏电缆通常需要经过埋地、架空等环境，因此在结构上需要具备一定的抗拉强度和耐压能力。
此外，电缆的接头处需要采用防水、防腐蚀的工艺，以确保在潮湿的环境下不会出现漏电、短路等安全隐患。
再次，光伏电缆标准需要明确规定电缆的安装和使用要求。
光伏电缆的安装需要符合国家电气规范，并且需要经过专业人员的施工。
在使用过程中，需要定期进行电缆的检查和维护，及时发现并处理电缆存在的问题，确保系统的安全运行。
最后，光伏电缆标准还需要明确规定电缆的检测和验收要求。
在光伏电缆安装完成后，需要进行电缆的耐压测试、绝缘电阻测试等，以确保电缆的质量和安全性。
同时，还需要进行电缆的验收，确保安装符合标准要求，并且能够正常运行。
总之，光伏电缆标准的制定和执行对于太阳能光伏发电系统的安全和高效运行至关重要。
只有严格执行标准要求，才能够保证光伏电缆的质量和安全性，从而推动太阳能发电行业的良性发展。
希望相关部门能够加强对光伏电缆标准的制定和执行，为我国太阳能发电行业的发展做出更大的贡献。

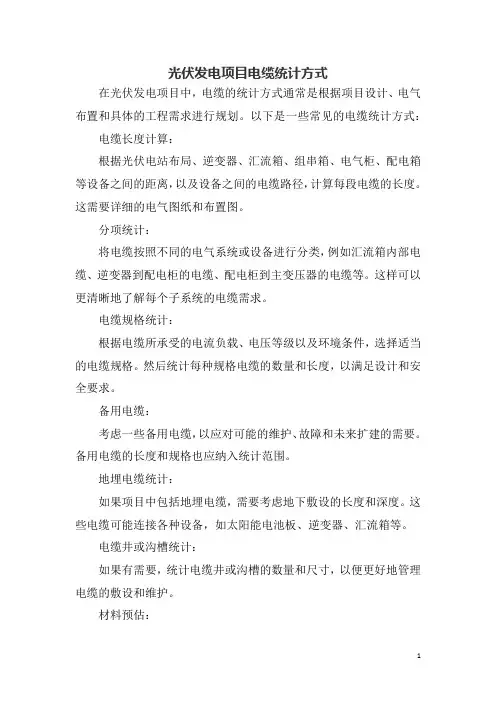

光伏发电项目电缆统计方式
光伏发电项目电缆统计方式
在光伏发电项目中，电缆的统计方式通常是根据项目设计、电气布置和具体的工程需求进行规划。
以下是一些常见的电缆统计方式：电缆长度计算：
根据光伏电站布局、逆变器、汇流箱、组串箱、电气柜、配电箱等设备之间的距离，以及设备之间的电缆路径，计算每段电缆的长度。
这需要详细的电气图纸和布置图。
分项统计：
将电缆按照不同的电气系统或设备进行分类，例如汇流箱内部电缆、逆变器到配电柜的电缆、配电柜到主变压器的电缆等。
这样可以更清晰地了解每个子系统的电缆需求。
电缆规格统计：
根据电缆所承受的电流负载、电压等级以及环境条件，选择适当的电缆规格。
然后统计每种规格电缆的数量和长度，以满足设计和安全要求。
备用电缆：
考虑一些备用电缆，以应对可能的维护、故障和未来扩建的需要。
备用电缆的长度和规格也应纳入统计范围。
地埋电缆统计：
如果项目中包括地埋电缆，需要考虑地下敷设的长度和深度。
这些电缆可能连接各种设备，如太阳能电池板、逆变器、汇流箱等。
电缆井或沟槽统计：
如果有需要，统计电缆井或沟槽的数量和尺寸，以便更好地管理电缆的敷设和维护。
材料预估：
统计所需的电缆附件、连接器、终端头等辅助材料，确保项目有足够的配套材料。
这些统计方式的具体实施应当遵循相关标准和规范，并与电气工程设计师以及项目管理团队进行协调。
充分的电缆统计可以确保项目的电气系统顺利运行，有助于预防和解决潜在的电缆故障和问题。
用于光伏系统的电缆标准
用于光伏系统的电缆标准光伏系统的电缆标准在确保系统正常运行和安全使用方面起到了至关重要的作用。
本文将结合国际标准和国内标准，详细解读光伏系统电缆标准的相关要求和规范，并探讨其在光伏系统中的应用。
一、光伏系统电缆标准的基本概念光伏系统电缆标准是指在设计、安装和运行光伏系统时，需要符合的国际和国内规范的集合。
这些标准主要涉及电缆选型、安装要求、绝缘强度、耐候性以及火焰传播性等方面。
光伏系统电缆标准的制定旨在保证系统的可靠性、安全性和稳定性，以适应光伏系统的特殊工作环境和需求。
二、国际光伏系统电缆标准1. 国际电工委员会（IEC）标准：IEC是国际上最有影响力的电工领域标准制定机构，其编制的标准被广泛接受和采用。
对于光伏系统电缆，IEC 制定了IEC 60227、IEC 60332和IEC 60502等一系列标准，其中包括了电力、控制、通信等各类电缆的标准规范。
2. 国际能源机构（IRENA）标准：IRENA是一个专注于可再生能源领域的国际机构，提供可再生能源领域的标准和指南。
IRENA制定了一系列关于光伏系统电缆的标准，包括电缆安装指南、选型指南和性能测试要求等。
三、中国光伏系统电缆标准1. 国家能源局标准：中国国家能源局发布了一系列关于太阳能发电和光伏系统的标准规范，其中包括电缆选型、安装和绝缘强度等要求。
这些标准为光伏系统电缆的设计、选用和使用提供了指导。
2. 国家电缆标准：中国国家标准委员会制定并发布了一系列涵盖电力、通信和控制等各类电缆标准，其中包括光伏系统电缆的相关要求。
这些标准规定了电缆的结构、材料、性能和使用环境等方面要求，确保光伏系统电缆的质量和安全。
四、光伏系统电缆标准的应用1. 选材要求：光伏系统电缆要求具有较高的绝缘强度和耐候性能，能够在复杂的户外环境下长期使用。
根据标准的要求，应选择具有良好绝缘材料和抗紫外线和耐火的外护套材料的电缆。
2. 安装要求：光伏系统电缆的安装要求主要包括敷设方式、敷设路径、排列方式等。
分布式光伏系统的电缆布线与配电装置设计
分布式光伏系统的电缆布线与配电装置设计随着可再生能源的发展，分布式光伏系统作为一种清洁、可持续的能源技术，正在得到越来越多的关注和应用。
在建设分布式光伏系统时，电缆布线与配电装置设计是关键的环节，它们直接关系到整个系统的运行效率和安全性。
本文将围绕分布式光伏系统的电缆布线与配电装置设计进行详细阐述。
电缆布线是分布式光伏系统中一个重要的环节，它包括线路的走向、电缆规格选择、断路器的选购等。
首先，对于线路走向的选择，需要充分考虑光伏电池板的布置、电缆损耗和电缆长度等因素。
合理的线路走向可以最大程度地减小电缆损耗，提高系统的发电效率。
其次，对于电缆规格选择，需要根据系统的功率和电流大小来确定。
一般来说，大功率系统和高电流系统需要选择截面积较大的电缆以满足电流传输的要求。
此外，在选择断路器时，需要根据系统的负荷情况和电流大小选择相应的额定电流断路器，以确保系统在故障情况下能够及时断开电路。
配电装置设计是分布式光伏系统中另一个重要的环节，它包括直流汇流箱和交流配电柜的设计。
首先，直流汇流箱的设计需要考虑到光伏组件的串并联方式、电流分布均匀性和接线盒的容量等因素。
合理的直流汇流箱设计可以减小系统的串并联误差，提高系统的发电效率。
其次，交流配电柜的设计需要考虑到逆变器的容量、并网电压和电流分布等因素。
合理的交流配电柜设计可以保证逆变器的运行稳定，提高系统的并网性能。
除了电缆布线与配电装置设计外，还需要考虑一些其他因素。
首先，系统的安全性是设计的重要考虑因素。
在布线和配电装置设计中，需要合理设置跳闸保护装置和漏电保护装置，以确保系统在发生故障时能够及时停电，保护设备和人员的安全。
其次，系统的可靠性也是设计的重要考虑因素。
在选择电缆和配电装置时，需要考虑其质量和可靠性，以减小故障发生的可能性，提高系统的可靠性。
此外，还需要充分考虑环境因素和维护便捷性，在设计中合理选择电缆材质、配电装置的安装位置和维护通道等，以方便后期的设备维护和故障排除。
光伏工程中电缆选配方法和要求
光伏工程中电缆选配方法和要求1.光伏系统电缆种类选择光伏发电系统电缆种类主要有：光伏专用电缆、动力电缆、控制电缆、通信电缆、射频电缆。
(1)光伏专用电缆：PV1-F 1*4mm²组串到汇流箱的电缆一般用：光伏专用电缆PV1-F 1*4mm²。
特点：光伏电缆，结构简单，其使用的聚烯烃绝缘材料具有极好的耐热、耐寒、耐油、耐紫外线，可在恶劣的环境条件下使用，具备一定的机械强度。
敷设：可穿管中加以保护，利用组件支架作为电缆敷设的通道和固定，降低环境因素的影响。
(2)动力电缆：ZRC-YJV22钢带铠装阻燃交联电缆ZRC-YJV22广泛应用于：汇流箱到直流柜，直流柜到逆变器，逆变器到变压器，变压器到配电装置的连接电缆，配电装置到电网的连接电缆。
光伏发电系统中比较常见的ZRC-YJV22电缆标称截面有：2.5mm²、4mm²、6mm²、10mm²、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²、120mm²、150mm²、185mm²、240mm²、300mm ²。
其特点如下：①质地较硬，耐温等级90℃，使用方便，具有介损小、耐化学腐蚀和敷设不受落差限制的特点。
②具有较高机械强度，耐环境应力好，良好的热老化性能和电气性能。
敷设：可直埋，适用于固定敷设，适应不同敷设环境（地下，水中，沟管及隧道）的需要。
(3)动力电缆：NH-VVNH-VV铜芯聚氯乙烯绝缘聚氯乙烯护套耐火电力电缆。
适合于额定电压0.6/1KV。
使用特性：长期允许工作温度为80℃。
敷设时允许的弯曲半径：单芯电缆不小于20倍电缆外径，多芯电缆不小于12倍电缆外径。
电缆在敷设时环境温度不低于0摄氏度的条件下，无须预先加热。
电压敷设不受落差限制。
敷设：适合于有耐火要求的场合，可敷设在室内，隧道及沟管中。
光伏发电系统直流电缆选择
光伏发电系统直流电缆选择摘要：目前光伏电站建设大规模发展，其中电缆的用量庞大，电缆的截面对工程的经济运行影响较大。
因此必须重视光伏发电系统设计中对电缆经济截面的选择。
本文总结了光伏发电系统直流电缆的选型原则，并提出采用差额净现值法来计算直流电缆的经济截面积的方法。
关键词：光伏；直流电缆；经济截面；差额净现值法引言光伏发电是利用半导体界面的光生伏特效应而将光能直接转变为电能的一种技术。
光伏发电系统主要由太阳电池板（组件）、逆变器和控制器三部分组成。
光伏电池经过串联后进行封装保护可形成大面积的光伏电池组件，再配合上功率控制器等部件就形成了光伏发电装置。
全球的常规能源是很有限的，中国的一次能源储量远低于世界的水平，不到世界总储量的10%。
太阳能是人类取之不竭用之不尽的可再生能源，具有广泛、清洁、安全及潜在的经济性等优点，在长期的能源战略中具有重要地位。
2013 年7 月15 日国务院发布了《关于促进光伏产业健康发展的若干意见》，将光伏产业定位为我国具有国际竞争优势的战略性新兴产业。
确定了装机目标为：2013~2015年年均新增光伏发电装机容量1000万kW左右，到 2015年总装机容量达到3500万kW以上。
根据2016年12月发布的《太阳能发展“十三五”规划》，到2020年底，中国光伏发电装机容量指标为105GW、光热发电装机容量指标为5GW。
事实上，截止2018年9月份，中国光伏发电累积装机已经达到165GW，远超“十三五”规划的目标。
光伏电站中直流汇流电缆数量较大，造价占比高，其年损耗电量可以占到年总发电量的0. 5% ~1%。
因此按经济电流密度选择直流汇流电缆截面，对提高光伏电站整个运营期的收益非常重要。
但是现有设计规范手册中的经济电流密度曲线均为针对常规电站交流电缆，并不适用于光伏电站直流汇流电缆。
按GB 50217附录B给出的经济电流密度的计算又比较繁杂，因此部分设计人员在进行光伏电站设计时，一般没有考虑按经济截面来选择直流汇流电缆，造成电缆截面选择偏小电站建成后运行不经济。
光伏发电系统中的电缆选型(一)
在光伏电站建设过程中除主要设备，如光伏组件、逆变器、升压变压器以外，配套连接的光伏电缆材料对光伏电站的整体盈利的能力、运行的安全性、是否高效，同样起着至关重要的作用，下面PVtrade为您介绍一下电缆选型相关知识。
电缆按照光伏电站的系统可分为直流电缆及交流电缆，根据用途及使用环境的不同分类如下：1.直流电缆(1)组件与组件之间的串联电缆。
(2)组串之间及其组串至直流配电箱(汇流箱)之间的并联电缆。
(3)直流配电箱至逆变器之间电缆。
以上电缆均为直流电缆，户外敷设较多，需防潮、防暴晒、耐寒、耐热、抗紫外线，某些特殊的环境下还需防酸碱等化学物质。
2.交流电缆(1)逆变器至升压变压器的连接电缆。
(2)升压变压器至配电装置的连接电缆。
(3)配电装置至电网或用户的连接电缆。
此部分电缆为交流负荷电缆，户内环境敷设较多，可按照一般电力电缆选型要求选择。
3.光伏专用电缆光伏电站中大量的直流电缆需户外敷设，环境条件恶劣，其电缆材料应根据抗紫外线、臭氧、剧烈温度变化和化学侵蚀情况而定。
普通材质电缆在该种环境下长期使用，将导致电缆护套易碎，甚至会分解电缆绝缘层。
这些情况会直接损坏电缆系统，同时也会增大电缆短路的风险，从中长期看，发生火灾或人员伤害的可能性也更高，大大影响系统的使用寿命。
因此，在光伏电站中使用光伏专用电缆和部件是非常有必要的。
随着光伏产业的不断发展，光伏配套部件市场逐步形成，就电缆而言，已开发出了多种规格的光伏专业电缆产品。
近期研制开发的电子束交叉链接电缆，额定温度为120℃，可抵御恶劣气候环境和经受机械冲击。
又如RADOX电缆是根据国际标准IEC216研制的一种太阳能专用电缆，在户外环境下，使用寿命是橡胶电缆的8倍，是PVC电缆的32倍。
光伏专用电缆和部件不仅具有最佳的耐风雨性、耐紫外线和臭氧侵蚀性，而且能承受更大范围的温度变化(例如：从-40～125℃)。
在欧洲，技术人员通过测试，屋顶上可测得出的温度值高达100～110℃。
光伏工程配线方案模板范本
光伏工程配线方案模板范本1. 项目概况项目名称：光伏工程配线方案项目地点：XXXXXXXX项目类型：光伏发电项目规模：XXXXXX2. 项目背景随着环保意识的增强和新能源政策的实施，光伏发电成为了人们关注的焦点之一。
光伏电站的建设和运营需要合理的配线方案来保证电能的高效输送和安全运行。
为了满足项目需求，制定合理的光伏工程配线方案至关重要。
3. 需求分析（1）光伏发电系统的功率需求光伏发电系统需要建立合适的功率输出，以满足电能需求。
（2）配线系统的安全性配线系统的安全性是至关重要的，需要考虑线路的绝缘和防护装置的设置。
（3）光伏系统的可维护性配线系统的设计需要考虑到未来的运维和维护，需要方便检修和维护。
4. 设计方案（1）整体布局根据光伏发电站的规模和布局，设计合理的配线布局，降低线路损耗，提高电能传输效率。
（2）线路选择根据项目需求选择合适的线路类型，包括电缆、光纤等，保证电能的安全传输。
（3）电缆规格根据设备功率和距离，选择合适的电缆规格，满足输电需求。
（4）接线方式设计合适的接线方式，包括并网接线、配电接线等，保证电能可靠输送。
（5）安全防护措施在配线系统中设置安全防护装置，包括断路器、隔离开关等，保障系统的安全运行。
5. 系统结构（1）直流配线系统设计合理的直流配线系统，满足光伏组件的电能输出。
（2）交流配线系统设计合理的交流配线系统，满足并网输电需求。
（3）监控系统设计合理的监控系统，实时监测配线系统的运行状态，确保系统的安全运行。
6. 实施方案（1）设备采购根据设计方案，采购合适的配线设备和材料。
（2）设备安装按照设计方案，进行设备的安装和连接。
（3）系统调试对配线系统进行全面调试，确保系统运行稳定。
（4）系统维护建立日常维护机制，定期检查和维护配线系统，保证系统的长期运行。
7. 风险评估（1）自然风险考虑自然灾害对配线系统的影响，采取相应的防护措施。
（2）设备故障考虑设备故障对系统的影响，制定故障处理方案，保证系统连续运行。
电气百科：光伏电缆选什么规格合适
电气百科：光伏电缆选什么规格合适在太阳能光伏发电系统中低压直流输送部分使用的电缆，因为使用环境和技术要求不同，对不同部件的连接有不同的要求，总体要考虑的因素有：电缆的绝缘性能、耐热阻燃性能、搞老化性能及线径规格等。
蓄电池与逆变器之间的连接电缆，要求使用通过U1测试的多股软线，尽量就近连接。
选择短而粗的电缆可使系统减小损耗，提高效率，增强可靠性。
太阳能电池组件与组件之间的连接光伏电缆，一般使用组件接线盒附带的连接电缆直接连接，长度不够时还可以使用专用延长电缆。
依据组件功率大小的不同，该类连接电缆有截面积为2.5m、4.Omm∖6.Om值等三种规格。
这类连接电缆使用双层绝缘外皮，具有优越的防紫外线、水、臭氧、酸、盐的侵蚀能力，优越的全天候能力和耐磨损能力。
低烟无卤阻燃聚烯燃辐照材料性能与辐照加工具有特殊性，故在辐照光伏电缆时应注意以下几点：辐照前检查每根电缆头的导体是否充分接地，严禁电缆在没接地的情况下辐照。
绝缘线芯及护套层辐照时吸收剂量以热延伸试验合格为准。
经辐照的绝缘线芯及护套层表面应光洁、无油污，色泽无明显区别，不允许有擦伤、起毛、开裂、气泡等现象，印字应清晰耐擦。
辐照升降速时牵引和收线速度应与束流调节动作协调，避免过剂量或剂量不足。
绝缘线芯及护套层辐照后需接地充分放电，并停放48h,方可转入下道工序。
光伏电站日照时间均较长，其承受太阳光辐照的强度较大，而太阳光中含有多种射线，特别是紫外线能够加速电缆的绝缘和护层的老化。
光伏电站的电缆很多是裸露敷设的，太阳能组件到汇流箱甚至到逆变器的电缆大部分情况下是直接裸露敷设的，这要求电缆必须能够耐受日光及紫外线的辐射，能够保证在日光及紫外线的垂直辐射下长时间正常工作。
因此，合格的光伏电缆能够在日光及紫外线辐射条件下长时间正常工作，而常规电缆在日光及紫外线辐射条件下，其绝缘和护套均会加速老化，从而导致绝缘性能降低或失效、护套保护作用降低的问题。
与铜线相比，铝线连接起火危险大的原因有以下几点：铜铝接头易出现电化学腐蚀;铝线表面易在空气中氧化;易被氯化氢腐蚀;高膨胀系数;此外，在导体性能上，铜比铝具有绝对的优势。
光伏发电电缆敷设优化设计
流箱 电缆选用 Ｐ Ｖ １ 一 Ｆ － Ｏ ． ６ ／ ｌ ｋ Ｖ 一 １ ×４直 流 电 缆 。 沿 光 伏 组 件 支 架
次， 光 伏 交 流 电缆 的敷 设 方 式 。 对于无地表不均匀沉降 、 腐 檩 条 敷 设 ， 部 分 穿管 保 护 ； 汇 流箱 至 逆 变器 室 采用 Ｚ Ｒ — Ｙ ｊ Ｖ ２ ２ — 乇 等 地 质 条件 良好地 区 优 先 采 用 直埋 敷 设 ， 有 利 于 降低 工 程 ０ ． ６ ／ ｌ ｋ Ｖ一 ２ ×５ ０直 流 电缆 ， 沿 电缆 槽 盒 敷 设 ， 局 部穿管直埋 ； 箱 １ １ 防 止 电缆 火 灾 ： 对于农 光互补 、 林 光 互 补 电站 ， 优 先 采 用 变 至 升 压 站 采 用 Ｚ Ｒ — Ｙ Ｊ Ｖ ２ ２ — ２ ６ ／ ３ ５ ｋ Ｖ一 ３ ×７ ０ （ 或 ３ ×９ ５ ） 高 压 电
兰ｉ
口
对接头造成隐患 。 在计及电缆量时， 应考虑一 。 发电效率取
且 件 的效率 ， 同时与配套 的系统部件 密切相关 。 高 质 量 的 配
可考虑 ２米左右的裕度 ， 直 埋敷 设时不应遗漏入地和 出地部分长
度， 电缆 可 考 虑 １ ＿ ６ ｍ左 右 的 裕度 。
光伏发 电电缆敷设优化设计
陈 全 发 ， 秦 海 ， 胡 蓉 ， 杜 汪 洋
（ 四川电力设计 咨询有 限责任公 司， 四川成都，
要 ： 结合工程实践， 在经济性与合理性方面 ， 对 光 伏 发 电 电 缆 敷 设进 行 分 析 。 键词 ： 光伏发电 ： 电缆 敷 设 ； 电缆 选 择 ； 敷 设 方 法
方阵 ， 综 合地 形 ， 合理布置。
采 用 集 中式 逆 变 器 的工 程 ， 汇流 箱 至逆 变 器 的 电缆 价 格 大 约
光伏发电工程项目中的电缆敷设和接线施工工艺
光伏发电工程项目中的电缆敷设和接线施工工艺发布时间：2023-02-22T02:02:28.690Z 来源：《工程建设标准化》2022年19期第10月作者：梁福强崔磊范晓宁[导读] 近年来，我国光伏产业迅速发展，光伏电站建设成本下降，电缆成本作为光伏系统的主要组成部分，占光伏系统总成本的很大一部分梁福强崔磊范晓宁7292919841012****37098319820504****37098319810807****摘要：近年来，我国光伏产业迅速发展，光伏电站建设成本下降，电缆成本作为光伏系统的主要组成部分，占光伏系统总成本的很大一部分，因此优化电缆设计可以有效降低太阳能发电的总成本根据gb 50217—2018电缆设计标准，交联聚乙烯绝缘电缆连续工作，其导体的最高工作温度为90℃。
当操作温度超过90℃时，绝缘材料老化速度加快，影响电缆的使用寿命；但是，如果长期运行温度远低于90℃，则电缆运输能力利用率不足，从而导致资源浪费。
基于此，本篇文章对光伏发电工程项目中的电缆敷设和接线施工工艺进行研究，以供参考。
关键词：光伏发电；电缆敷设；接线施工引言在有效设计和实施过程中，电气设计单位应严格按照现行国家电力安全管理标准合理选择设计和实施方法。
设计阶段后，施工单位应严格按照设计方案进行施工，以确保架空配电线路施工质量符合设计和规范要求，同时确保电网施工的安全稳定。
从科学角度看，不仅配电盒运行期间产生了备用电流，而且产生了部分电磁辐射，而且电磁辐射量较小，只要在国家管理标准中得到有效控制，就不会对人体造成危害。
1电缆敷设和接线施工方案线缆敷设工序主要为:汇流箱前(光伏构件间连接直流电缆)电缆敷设应借鉴敷设构件支架的工序;构件与汇流箱间的连接电缆应借鉴构件支架架空及直埋工序;汇流箱与箱逆变一体机低压侧及箱逆变一体机高压侧和生产楼电缆应引入电缆沟及直埋配合的模式;集电线路直接埋设，其余电缆则使用电缆桥架开展施工。
光伏电缆敷设方案
光伏电缆敷设方案光伏电缆是用于连接光伏电池组件的输电线缆，其敷设合理与否将直接影响光伏发电系统的性能和寿命。
因此，制定一套合理的光伏电缆敷设方案非常重要。
下面将详细介绍光伏电缆敷设方案的相关要点。
一、线缆类型选择光伏电缆根据需要承受的电流、电压等要求，可选择合适的线缆类型。
常用的光伏电缆类型有PV1-F、PV Wire、USE-2等，这些线缆具有耐高温、耐环境变化的特点，适合户外环境使用。
二、线缆规格选择根据光伏发电系统的设计功率和输电距离，合理选择线缆规格十分重要。
对于小功率系统，4或6平方毫米的线缆已足够；对于大功率系统，建议使用更大截面的线缆，以减小电流的损耗。
此外，应注意线缆的选择与逆变器的兼容性，确保其能够满足逆变器的要求。
三、线路走向在敷设光伏电缆时，应尽量减小线路长度，降低电流损耗。
因此，在光伏发电系统设计初期，应合理安排太阳能电池板组件的布置，减少电缆的长度。
此外，还要避免电缆与大功率电气设备的靠近，以防干扰。
四、敷设方式光伏电缆可采用地埋、架空和混合敷设方式。
地埋方式适用于光伏发电站周边土地充裕的情况，可以增加系统的美观性，并且能够有效地避免暴露在气候环境的影响。
架空方式适用于地形复杂、土地利用受限的情况，是一种相对简单和经济的敷设方式。
而混合方式则是地埋和架空的结合，根据实际情况进行选择。
五、线缆保护为了保护光伏电缆不受外界环境的影响，应采用合适的保护措施。
在架空敷设的情况下，可以选择 UV-Resistant 的护套材料，以抵御紫外线的侵蚀。
在地埋敷设的情况下，应考虑选择耐压、耐磨的防护管材料，以保证线缆的安全可靠。
六、连接技术光伏电缆的连接技术也是非常重要的。
正确的连接方式可以减小电阻和损耗，提高光伏系统的效率。
常用的连接技术有剥线压接、卡线接线和焊接等。
无论采用哪种方式，都要保证连接牢固，防止产生电弧、腐蚀或断开。
七、检测和维护敷设完光伏电缆后，应进行必要的检测和维护工作。
光伏工程中电缆选配方法和要求
光伏工程中电缆选配方法和要求在光伏工程中，电缆是连接光伏组件、逆变器、变压器以及电网之间的重要部件，它的选配方法和要求对于光伏发电系统的安全运行和效率起着重要作用。
下面将详细介绍在光伏工程中电缆的选配方法和要求。
首先，光伏工程中的电缆选配方法主要包括以下几个方面：1.电压等级选择：根据光伏系统的运行电压确定选用的电缆的电压等级。
一般而言，光伏系统通常采用直流电压进行传输，选择电缆时要考虑到系统的最大直流电压，尽量选用适应于系统电压的电缆。
2.电流载荷计算：根据系统的发电功率和电流计算出电缆的负载。
电流载荷是决定选用电缆截面积大小的重要因素，需要确保电缆的截面积足够大，以满足系统的电流传输需求。
3.电缆长度计算：根据光伏系统的布置和电缆敷设方式计算出所需的电缆长度。
电缆的长度对电缆的损耗和电压降有直接影响，需要合理计算和规划电缆的长度，减少能量损耗。
4.环境条件考虑：根据所处环境的温度、湿度以及阳光照射等因素，选择电缆的耐热、耐寒、耐湿性能。
其次，光伏工程中的电缆选配还需要满足一系列的要求：1.安全可靠：电缆应具备良好的绝缘性能和耐电压能力，确保系统运行过程中不会发生触电、火灾等安全问题。
2.耐候性能：电缆应具备一定的耐候性能，能够适应室外复杂的气候条件，如耐高温、耐寒、耐雨淋等。
3.电气性能：电缆应具备良好的导电性能和低电阻，以减少能量损耗和电压降。
4.抗污染特性：电缆的外皮应具备一定的抗污染能力，能够抵抗化学物质和积尘的侵蚀。
5.耐磨性能：电缆外皮应具备一定的耐磨损能力，以防止外力对电缆的损坏。
6.维护方便：电缆的断裂、故障时易于检修和更换，减少维护成本和时间。
7.环保性能：电缆制造材料应符合环保要求，不会对环境造成污染。
总结起来，光伏工程中电缆的选配方法主要涉及电压等级选择、电流载荷计算、电缆长度计算和环境条件考虑；而其要求主要包括安全可靠、耐候性能、电气性能、抗污染特性、耐磨性能、维护方便以及环保性能等。
光伏电站电气方案
光伏电站电气方案摘要：光伏发电是一种利用太阳光能将光能直接转化为电能的发电方式。
光伏电站电气方案是指光伏电站系统的电气设计和布线方案。
本文将介绍光伏电站电气方案的基本原理、组成部分以及设计考虑因素等内容，以帮助读者更好地了解和应用光伏电站电气方案。
1. 引言光伏电站是近年来快速发展的一种清洁能源发电方式，它不产生污染物和温室气体，具有可再生性和环保性等优势。
光伏电站电气方案是实现光伏发电的重要组成部分，其设计和布局对光伏电站的稳定运行和高效发电起着关键作用。
2. 光伏电站电气方案的基本原理光伏电站电气方案的基本原理是将光能转化为电能。
光伏电池组成光伏电站的核心部件，它利用半导体材料的光电效应将太阳光能转化为直流电能。
经过逆变器的转换，直流电能被转化为交流电能，然后通过变压器提升电压并接入电网中供电。
3. 光伏电站电气方案的组成部分光伏电站电气方案主要包括光伏电池组件、逆变器、变压器、电缆、保护装置等组成部分。
3.1 光伏电池组件光伏电池组件是光伏电站的核心部件，它将太阳能转化为电能。
光伏电池组件的类型多种多样，常见的有单晶硅、多晶硅和薄膜太阳能电池等。
3.2 逆变器逆变器是将直流电能转换为交流电能的关键设备。
它将光伏电池组件输出的直流电通过电子器件转换为可供电网使用的交流电。
3.3 变压器变压器是将逆变器输出的交流电压提升到电网要求的电压水平，并实现电能的输送。
变压器通过改变线圈的匝数比例来实现电压的转换。
3.4 电缆电缆是光伏电站电气连接的重要部分，它将光伏电池组件、逆变器、变压器等设备连接起来，传输电能和信号。
3.5 保护装置保护装置包括过压保护、过流保护、短路保护等，用于保护光伏电站电气设备和电网安全运行。
4. 光伏电站电气方案的设计考虑因素在设计光伏电站电气方案时，需要考虑以下因素：4.1 光伏电站容量光伏电站的容量决定了其发电能力和输出功率。
在电气方案设计中，需要根据电站的容量确定光伏电池组件数量和逆变器的规格参数。
光伏电缆连接方法
光伏电缆连接方法摘要：1.光伏电缆连接方法的概述2.光伏电缆的选用与检查3.连接工具与设备4.连接步骤与注意事项5.连接后的检查与维护正文：光伏电缆连接是光伏发电系统中不可或缺的环节。
光伏电缆连接的好坏直接影响到系统的稳定运行和电力传输效率。
本文将详细介绍光伏电缆连接的方法，包括光伏电缆的选用与检查、连接工具与设备、连接步骤与注意事项以及连接后的检查与维护。
一、光伏电缆连接方法的概述光伏电缆连接方法主要包括串联连接、并联连接和串并联混合连接。
串联连接是将多个光伏电池板的正负极依次连接，使电流增大，适用于电压较低的场合；并联连接是将多个光伏电池板的相同极性连接在一起，使电压保持不变，适用于电压较高的场合；串并联混合连接则是将这两种方式结合起来，根据实际需求调整电压和电流。
二、光伏电缆的选用与检查1.选用光伏电缆时，应根据光伏系统的电压、电流、安装环境等因素选择合适规格和材质的电缆。
常见的光伏电缆有聚乙烯（PE）电缆、聚氯乙烯（PVC）电缆、交联聚乙烯（XLPE）电缆等。
2.检查光伏电缆的外观，确保电缆无破损、裂纹、变形等缺陷，电缆接头处应干净、光滑、无毛刺。
3.检查电缆的绝缘层厚度、耐压强度、耐热性能等参数，确保符合光伏系统的要求。
三、连接工具与设备1.连接工具：根据电缆接头类型，选用相应的接线钳、剥线钳、压线钳等工具。
2.设备：需要用到电缆切割机、电缆剥皮机、高压试验仪等设备。
四、连接步骤与注意事项1.根据光伏电缆的规格，选用合适的接头和连接器。
2.剥去电缆外层绝缘层，露出金属导体。
注意剥去的长度要符合接头的要求。
3.将电缆的金属导体插入接头或连接器，确保连接牢固。
4.使用接线钳、压线钳等工具，按照接头或连接器的操作说明书进行连接。
5.连接完成后，进行检查，确保连接牢固、无遗漏。
6.注意事项：a.连接过程中务必保证电缆接头和连接器的清洁度。
b.连接时要确保电缆的金属导体与接头或连接器的金属部件充分接触。
电缆选型在光伏电站中的应用
电缆选型在光伏电站中的应用作者：梁吉连吉芸娴江伟杨松诸葛云沈道军来源：《科技风》2018年第20期摘要：本文通过对比分析铜芯，铝芯和铝合金电缆在光伏电站中的使用，给出一种合理的选型原则，以降低光伏电站的建设成本。
通过对比得出，在载流量相同的情况下，铝合金电缆和铝芯电缆的导体截面是铜的2倍多，需要考虑汇流箱和逆变器的安装问题；在相同项目地，铝合金电缆比铜电缆采购价格便宜40%，铝电缆比铜电缆采购价格便宜42%，故推荐使用铝合金或铝电缆代替铜芯电缆，以降低成本，保护环境。
关键词：铜芯；铝芯；铝合金；光伏电缆近年来，我国光伏发电产业发展迅速，光伏电站建设成本不断下降，大型光伏电站占地面积大，集电线路长，电缆造价所占比重较大，而实际应用中以铜导体为主，在当前铜资源严重缺乏，铝资源丰富的情况下，电缆行业应该“以铝节铜”是大势所趋。
[1]其次，铜导体的质量和生产过程中易造成污染等问题日趋严峻，并且价格居高不下，使得电缆成本过高。
[1]另外电缆业外的铜业组织过分夸大铜芯电缆的优点，而不顾中国铜铝资源的现状，因而对铝芯电缆的制造、应用和市场产生误导。
我国正在建设绿色，低碳，低耗，资源节约型的发展模式，各行各业都在提倡节能减排，作为绿色能源的太阳能光伏电站、居民分布式电站等，在工程允许场合下，电缆采用“以铝节铜”的节能措施，必定会带来巨大的经济和社会效益。
[2]本文通过对铜芯、铝合金和铝芯三种电缆在机械性能、采购成本及安装使用等方面进行对比分析，同时对铝合金电缆、铝芯电缆在光伏电站中的应用作了可行性研究。
1 电力电缆发展及性能电力电缆常见电缆导体有铝芯和铜芯两种，从1968年开始，美国开始研制生产铝合金电力电缆，并在美国、加拿大等国家已有40多年的应用历史。
近十年来，美国、加拿大等电缆厂商把铝合金电缆和附件配套系统引入我国家，铝合金电缆在我国得到推广应用，并且国内电缆厂家也开始生产和销售铝合金电缆。
1.1 电缆的性能特点如表1所示，列出了三种电缆的性能对比。
光伏逆变器输出交流电缆怎么选取最经济
光伏逆变器输出交流电缆怎么选取最经济?在光伏系统中，由于线路安装的环境不一样，造成交流电缆也温度不一样。
逆变器和并网点距离不一样，造成电缆上的压降不一样。
温度和压降都会影响到系统的损耗，因此要合理设计逆变器输出电流的线径，综合考虑各方面的因素，既要减少光伏电站的初始投资，又要减少系统的线路损耗。
在做电缆设计选型时，技术上主要考虑电缆的额定载流量、电压、温度等技术参数，安装时还是考虑电缆的外径，弯曲半径，防火等，计算造价时考虑电缆的价格。
一、逆变器输出电流和电缆载流量要一致逆变器输出电流是由功率决定的，单相逆变器电流=功率/230，三相逆变器电流=功率/(400*1.732)，有的逆变器还可以1.1倍过载，参考下图：电缆载流量是由材料、线径、温度决定的，电缆有铜线和铝线两种，各有用处，从安全性出发，建议逆变器输出交流电缆用铜线，单相一般选BVR软线，聚氯乙烯绝缘，铜芯(软)布电线电压等级为300/500V，三相选450/750电压(或者0.6kV/1kV)等级的YJV、YJLV辐照交联聚乙烯绝缘聚氯乙烯护套电力电缆，导线的截流量和温度之间的关系，如果环境温度高于35℃，温度每增加5℃时，允许电流应减小10%左右;如果周围环境温度低于35℃，温度每降低5℃时，允许电流可增加10%左右，一般情况下，电缆如果安装在室内通风的地方，最高环境温度40度以下，如果安装在室外有阳光晒到的地方，最高环境温度有可能到50度。
如1台20kW逆变器，输出电流是32A，参考表中，4mm电缆在40度电，载流量是32A6mm电缆在50度时，载流量是33A，因此20kW逆变器选用4mm的电缆或者6mm电缆，就可以满足要求。
二、电缆经济性设计有些地方逆变器离并网点比较远，电缆虽然可以满足载流量的要求，但由于电缆比较长，线路损耗就比较大，这时就可以考虑用线经大的电缆来减少损失，因为电缆线经越大，内阻越少。
不过还要考虑电缆的价格，逆变器交流输出密封接线端子的外径。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光伏系统中电缆的选取设计方法一、光伏系统中电缆的选择主要考虑如下因素：1、电缆的绝缘性能。
2、电缆的耐热阻燃性能。
3、电缆的防潮，防光。
4、电缆的敷设方式。
5、电缆芯的类型(铜芯，铝芯>。
6、电缆的大小规格。
二、光伏系统中不同的部件之间的连接，因为环境和要求的不同，选择的电缆也不相同。
以下分别列出不同连接部分的技术要求：1>元件与元件之间的连接必须进行UL测试，耐热90℃，防酸，防化学物质，防潮，防曝晒。
2>方阵内部和方阵之间的连接可以露天或者埋在地下，要求防潮、防曝晒。
建议穿管安装，导管必须耐热90℃。
3>蓄电池和逆变器之间的接线可以使用通过UL测试的多股软线，或者使用通过UL测试的电焊机电缆。
4>室内接线(环境干燥>可以使用较短的直流连线。
三、电缆大小规格设计，必须遵循以下原则：1>蓄电池到室内设备的短距离直流连接，选取电缆的额定电流为计算电缆连续电流的1.25倍。
2>交流负载的连接，选取的电缆额定电流为计算所得电缆中最大连续电流的1.25倍。
3>逆变器的连接，选取的电缆额定电流为计算所得电缆中最大连续电流的1.25倍。
4>方阵内部和方阵之间的连接，选取的电缆额定电流为计算所得电缆中最大连续电流的1.56倍。
5>考虑温度对电缆的性能的影响。
6>考虑电压降不要超过2%。
7>适当的电缆尺径选取基于两个因素，电流强度与电路电压损失。
完整的计算公式为：线损 = 电流×电路总线长×线缆电压因子式中线缆电压因子可由电缆制造商处获得。
太阳能跟踪器太阳能跟踪器是保持太阳能电池板随时正对太阳，让太阳光的光线随时垂直照射太阳能电池板的动力装置，采用太阳能跟踪器能显著提高太阳能光伏组件的发电效率。
目前世界上通用的太阳能跟踪器都需要根据安放点的经纬度等资讯计算一年中的每天不同时刻太阳所在的角度，将一年中每个时刻的太阳位置存储到PLC、单片机或电脑软件中，都要靠计算该固定地点每一时刻的太阳位置以实现跟踪。
采用的是电脑资料理论，需要地球经纬度地区的的资料和设定，一旦安装，就不便移动或装拆，每次移动完就必须重新计算参数、设定资料和调整各个参数。
原理、电路、技术、设备都很复杂，非专业人士不能够随便操作。
太阳能背板太阳能背板位于太阳能电池板的背面，对电池片起保护和支撑作用，具有可靠的绝缘性、阻水性、耐老化性。
一般具有三层结构( PVDF/PET/PVDF >，外层保护层 PVDF 具有良好的抗环境侵蚀能力，中间层为 PET 聚脂薄膜具有良好的绝缘性能，内层 PVDF 和 EVA 具有良好的粘接性能。
太阳能电池板截面有五层：光伏玻璃、EVA、太阳能电池片、EVA和背板。
太阳能背板材料太阳能背板材料有：TPT太阳能背板，TPE太阳能背板，BBF太阳能背板，EVA太阳能背板。
TPT太阳能背板：TPT是聚氟乙烯复合膜，严格意义上的TPT是指使用杜邦Tedlar制成的Tedlar+PET+Tedlar的三层复合膜。
杜邦公司对氟化物的研究居于世界超一流位置。
基本没有对手。
除了Gore公司也许能一拼，然而，Gore可以说是杜邦分出去的公司。
Tedlar目前仅杜邦生产。
TPE太阳能背板：这是一个总称。
热塑性弹性体。
通常包括嵌段共聚物(苯乙烯类树脂、共聚多酯、聚氨酯和聚醯胺>，以及热塑性弹性体掺混物及合金(热塑性聚烯烃和热塑性硫化橡胶>。
其中，嵌段共聚物使用相对广泛。
包含苯乙烯类树脂和氢化树脂。
BBF太阳能背板：EVA+PET+THV制成的复合物。
一般采用三层共挤。
THV树脂是四氟乙烯、六氟丙烯和氟化亚乙烯的三元共聚物。
他是是目前韧性最佳的氟聚合物，并具有最高等级的光学透明度。
EVA太阳能背板：乙烯醋酸乙烯脂树脂。
柔韧度较好，常温下没有粘性，在一定温度下与背板和玻璃体现较强的粘接性能。
太阳能背板作用主要有：1.耐高压以及具有高绝缘性能2.耐候性佳,抗UV紫外线老化≥25年3.防震并可以有效保护电池片断裂微型逆变器并网系统优势与传统的集中式逆变器或组串式逆变器比较，微型逆变器并网系统具有以下一些明显的优点：微逆逆变器系统会对每一块光伏组件进行独立的MPPT<最大功率点跟踪），从而可以避免因为阴影、光照不均匀、组件之间的参数不匹配等因素带来的能量损失。
通常可增加5~25%的系统发电量。
系统没有高压直流电，避免潜在的电弧引起的火灾风险，以及高压对人体的伤害。
系统中不需要高压直流断路器等昂贵的高压直流设备，减少成本。
模块化结构，每两个光伏板和一个逆变器为一个最小模组，用户可以根据实际需要增加安装容量，系统设计方便灵活。
易于扩展，日后就可以简单灵活地增加任意数量的光伏板。
没有单点故障。
和集中式逆变器不同，如果有一块太阳能电池板或板后的微逆不正常，整个太阳能系统的其余部分不会受到任何影响，仍可以正常运行，冗余性更高，可以对每块光伏板的电压电流功率实施监控，便于维护和故障定位。
集中型、组串型、微型逆变器有关逆变器分类的方法很多，例如：根据逆变器输出交流电压的相数，可分为单相逆变器和三相逆变器；根据逆变器使用的半导体器件类型不同，又可分为晶体管逆变器、晶闸管逆变器及可关断晶闸管逆变器等。
根据逆变器线路原理的不同，还可分为自激振荡型逆变器、阶梯波叠加型逆变器和脉宽调制型逆变器等。
为了便于光电用户选用逆变器，这里仅以逆变器适用场合的不同进行分类。
一、集中型逆变器集中逆变技术是若干个并行的光伏组串被连到同一台集中逆变器的直流输入端，一般功率大的使用三相的IGBT功率模块，功率较小的使用场效应晶体管，同时使用DSP转换控制器来改善所产出电能的质量，使它非常接近于正弦波电流，一般用于大型光伏发电站(>10kW>的系统中。
最大特点是系统的功率高，成本低，但由于不同光伏组串的输出电压、电流往往不完全匹配(特别是光伏组串因多云、树荫、污渍等原因被部分遮挡时>，采用集中逆变的方式会导致逆变过程的效率降低和电户能的下降。
同时整个光伏系统的发电可靠性受某一光伏单元组工作状态不良的影响。
最新的研究方向是运用空间矢量的调制控制以及开发新的逆变器的拓扑连接，以获得部分负载情况下的高效率。
二、组串型逆变器组串逆变器是基于模块化概念基础上的，每个光伏组串(1-5kw>通过一个逆变器，在直流端具有最大功率峰值跟踪，在交流端并联并网，已成为现在国际市场上最流行的逆变器。
许多大型光伏电厂使用组串逆变器。
优点是不受组串间模块差异和遮影的影响，同时减少了光伏组件最佳工作点与逆变器不匹配的情况，从而增加了发电量。
技术上的这些优势不仅降低了系统成本，也增加了系统的可靠性。
同时，在组串间引人“主-从”的概念，使得系统在单串电能不能使单个逆变器工作的情况下，将几组光伏组串联系在一起，让其中一个或几个工作，从而产出更多的电能。
最新的概念为几个逆变器相互组成一个“团队”来代替“主-从”的概念，使得系统的可靠性又进了一步。
目前，无变压器式组串逆变器已占了主导地位。
三、微型逆变器在传统的PV系统中，每一路组串型逆变器的直流输入端，会由10块左右光伏电池板串联接入。
当10块串联的电池板中，若有一块不能良好工作，则这一串都会受到影响。
若逆变器多路输入使用同一个MPPT，那么各路输入也都会受到影响，大幅降低发电效率。
在实际应用中，云彩，树木，烟囱，动物，灰尘，冰雪等各种遮挡因素都会引起上述因素，情况非常普遍。
而在微型逆变器的PV系统中，每一块电池板分别接入一台微型逆变器，当电池板中有一块不能良好工作，则只有这一块都会受到影响。
其他光伏板都将在最佳工作状态运行，使得系统总体效率更高，发电量更大。
在实际应用中，若组串型逆变器出现故障，则会引起几千瓦的电池板不能发挥作用，而微型逆变器故障造成的影响相当之小。
1. 什么是太阳能、风能并网逆变器？太阳能光伏<光电）或风能<风电）并网逆变器通过把太阳能板或风机的直流电转化为交流市电，不需要蓄电池来储能，直接通过并网逆变器把电能送到市电电网上，发出来的电会优先供给家里的电器设备使用，从而可以减少电器使用时对市电的依赖，达到节能省电的目的，多余的电就会输送2．并网逆变器可以在没有电的情况下使用吗？不可以，因为并网机需要靠市电来存储逆变器发出来的电，没有市电就不会有输出的，<也叫：孤岛保护，这是并网机器里必须要做一项保护功能。
）3．并网逆变器可以叠加使用吗？我们机器可以无限的叠加扩展使用，比如：两台500W的机器一同使用就是1000W的功率，5台一起并网使用就是2500W了。
可以很方便灵活的按照自己的需求来增减机器来达到需要的功率。
4．并网逆变器和离网逆变器的区别？并网逆变器：就是将太阳能板的电能直接转换到市电上供给家里电器使用，不需要高成本短寿命的蓄电池来储能，经济环保。
离网逆变器：就是将充满电的蓄电池里的电转换成家里用的电，它不需要市电来配合，可以独立带负载使用。
5．用并网逆变器配合一个离网逆变器可以组成一个独立的电网使用吗？不可以，虽然离网机可以独立输出一个标准的交流市电，但是接上并网机一同工作时，离网机和并网机都有电发出来，如果此时用电负载功率小于发出来的功率，多出来的功率没有地方消耗掉，从而可能会将两台机器都烧坏，所以这种使用方法是比较危险的。
6. 你们的逆变器效率怎么样？别人的机器都标有94%或95%哦！我公司机器效率在真实环境下配能板使用效率在90%以上，但虽着发电功率增大，机器内部的功率器件流过的电流增大，会有±1%～2%的损耗<有电子基础的朋友都应该懂这点）。
别人的机器都标有94%或95%，---大部分写的是最大的效率，而且这个最大效率一般是实验室里在最理想的环境下测试出来数据，在实际应用中没有什么参考意义！还有一点，如果用DC直流电源测试的话，这个效率有可能会低一两个点哦！因为直流电源的PV曲线和能板的PV曲线是不一样的！我们是专为能板使用所设计的，所以用直流电源测试和用能板实际测试可能会有一点差异的！7. 太阳能板的串，并联如何使用？并联：两片能板的正极接在一起，负极接在一起<可以使用专业的MC4三通连接器），再将这两个正，负极接到机器的DC输入端，这样就是并联<并联电流加大，电压不变）。
串联：将一片能板中一个正极连接到另一片能板的负极，这样两片能板另一正，一负接到机器直流DC输入端，这种使用方法就是串联，【电流不变，电压是两片能板电压之和】<但一定要注意：串联后的能板开路电压一定不能高于机器的最大允许输入电压，如果超过的话，将可能会造成机器永久性的损坏，切记！！）8. 你们的逆变器在阴天的情况下也会有输出吗？我们机器在阴雨天一样有功率输出，只是输出功率要比晴天输出低于些，最低功率可以工作到两三瓦，直到能板电压低于机器工作电压，不浪费能板宝贵的能量。
