AOI自动光学检测(OMRON)欧姆龙资料
欧姆龙3d aoi原理
欧姆龙3D AOI（自动光学检测）的原理主要涉及光源和影像处理两个部分。
首先，光源会照射在待检测的电子产品上，形成反射光。
然后，通过相机捕捉到这些反射光，并将其转化为数字图像。
这些数字图像会通过特定的算法进行处理和分析，以便检测产品表面的缺陷或错误。
一般来说，光源可以选择白光或多色光，具体选择哪种光源，要依据不同的检测需求来定。
另外，针对相机部分，根据测试方法的不同，可以选择不同的配置。
比如，使用线激光器和面阵相机可以进行轮廓扫描；使用两台面阵相机从不同的角度拍摄可以得到立体视觉效果；还可以使用相移投影系统通过不同的投影仪以不同的角度放置来减少投影阴影。
请注意，具体的原理和配置可能因型号和用途不同而有所差异，如有需要，建议您查阅欧姆龙3D AOI相关的官方资料。
自动光学检验设备(AOI)对无铅焊锡的检测
自动光学检验设备(AOI)对无铅焊锡的检测
欧姆龙株式会社
【期刊名称】《电子工业专用设备》
【年(卷),期】2003(32)3
【摘要】在倡导废除使用环境污染物质铅的进程中,各生产厂家都逐步地开始采用去除了焊锡中铅成分的无铅焊锡.对焊锡无铅化引起外观的变化和特征进行了论述,并说明了无铅化与焊锡外观检测的关系,以及欧姆龙公司在无铅化应用上新开发的功能.
【总页数】5页(P62-66)
【作者】欧姆龙株式会社
【作者单位】无
【正文语种】中文
【中图分类】TN605
【相关文献】
1.中航电测AOI自动光学识别设备实现应变计检测的革命性变革 [J], 王小妮;路新科
2.提高AOI自动光学检测仪检测准确性技术途径 [J], 杨继红
3.新品推荐-AOI自动光学检测设备新品专栏（2） [J],
4.新一代自动光学检测技术(AOI):内嵌式检测技术 [J], 环球仪器
5.新一代自动光学检测技术(AOI)内嵌式检测技术 [J], Universal Instruments
因版权原因，仅展示原文概要，查看原文内容请购买。
aoi自动光学检测机工作原理
AOI自动光学检测机工作原理AOI（Automatic Optical Inspection）自动光学检测机是一种采用自动光学检测技术，用于对电子元器件、印刷电路板（PCB）等进行缺陷检测的设备。
它可以在制造过程中实时检测产品的质量，帮助提高生产效率和产品质量。
本文将详细介绍AOI自动光学检测机的工作原理。
1. AOI自动光学检测机的组成AOI自动光学检测机通常由以下几个主要部分组成：1.光源：提供光照条件，使被测物体可以清晰地被相机拍摄到。
2.相机：用于拍摄被测物体的图像，并将图像转化为数字信号。
3.图像处理系统：接收相机传输的图像信号，进行图像处理，如增强图像对比度、降噪等。
4.缺陷检测算法：对处理后的图像进行缺陷检测和分析，通常使用特定的图像处理算法和机器学习技术。
5.控制系统：控制整个系统的运行和参数设置，并对检测结果进行处理和分析。
6.传送系统：将待检测的产品传送到检测区域，如传送带、机械臂等。
2. AOI自动光学检测机的工作流程AOI自动光学检测机的工作流程通常包括以下几个步骤：1.产品传送：待检测的产品通过传送系统进入检测区域。
2.光源照射：光源照射被测物体，为相机拍摄提供足够的光照条件。
3.图像采集：相机对被测物体进行拍摄，得到一张或多张图像，并将图像转化为数字信号。
4.图像处理：图像处理系统对相机采集到的图像进行预处理，如增强对比度、降噪等，以提高后续缺陷检测的准确性。
5.缺陷检测：采用缺陷检测算法对处理后的图像进行缺陷检测和分析。
检测算法通常包括形状分析、颜色分析、边缘检测等。
6.检测结果分析：根据检测算法的结果，判断被测物体是否存在缺陷，如脏污、划痕、错位等。
7.控制与处理：控制系统根据检测结果进行判定，对有缺陷的产品进行处理，如剔除、标记等。
8.数据记录与分析：检测系统可以将每次检测的结果进行记录，并进行统计和分析，以便制定后续的生产改进方案。
3. AOI自动光学检测机的基本原理AOI自动光学检测机的基本原理是通过光学技术对被测物体进行图像采集和处理，再结合缺陷检测算法，判断是否存在缺陷。
AOI OMRON(欧姆龙)系列专业资料
檢查邏輯教學
PNSPO
VT-WINⅡ
目錄
1.基本構成(原理)
1.1錫的特性------------------------------------------------------------------------------------------------------------------------------------------------------------ P4 1.2環形照明------------------------------------------------------------------------------------------------------------------------------------------------------------ P5 1.3CHIP類爬錫------------------------------------------------------------------------------------------------------------------------------------------------------- P6 2.CHIP類
3.1位置搜尋視窗(Position Range Logic for Chip Component) -------------------------------------------------------------------------------------------- P25 3.1.1焊墊搜尋(Land Extraction) ----------------------------------------------------------------------------------------------------------------------------- P26 3.1.2零件本體搜尋(Component Extraction) -------------------------------------------------------------------------------------------------------------- P27 3.1.3零件本體向外延伸(component body expansion) ------------------------------------------------------------------------------------------------- P28 3.1.4橋接(Bridging) -------------------------------------------------------------------------------------------------------------------------------------------- P29 3.1.5電極偏移(Electrode Shift) ------------------------------------------------------------------------------------------------------------------------------ P30
[训练]欧姆龙AOI_编程注意事项
![[训练]欧姆龙AOI_编程注意事项](https://img.taocdn.com/s3/m/2fc36a11e97101f69e3143323968011ca300f7cc.png)

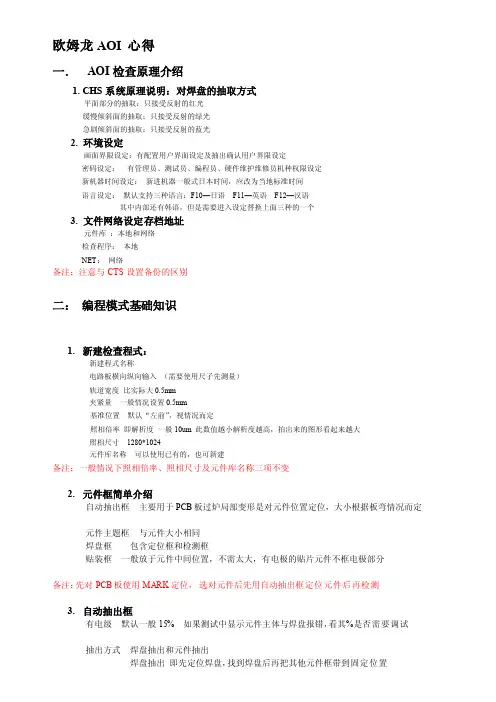

欧姆龙AOI 心得一．AOI检查原理介绍1. CHS系统原理说明：对焊盘的抽取方式平面部分的抽取：只接受反射的红光缓慢倾斜面的抽取：只接受反射的绿光急剧倾斜面的抽取：只接受反射的蓝光2. 环境设定画面界限设定：有配置用户界面设定及抽出确认用户界限设定密码设定：有管理员、测试员、编程员、硬件维护维修员机种权限设定新机器时间设定：新进机器一般式日本时间，应改为当地标准时间语言设定：默认支持三种语言：F10—日语F11—英语F12—汉语其中内部还有韩语，但是需要进入设定替换上面三种的一个3. 文件网络设定存档地址元件库：本地和网络检查程序：本地NET：网络备注：注意与CTS设置备份的区别二：编程模式基础知识1.新建检查程式：新建程式名称电路板横向纵向输入（需要使用尺子先测量）轨道宽度比实际大0.5mm夹紧量一般情况设置0.5mm基准位置默认“左前”，视情况而定照相倍率即解析度一般10um 此数值越小解析度越高，拍出来的图形看起来越大照相尺寸1280*1024元件库名称可以使用已有的，也可新建备注：一般情况下照相倍率、照相尺寸及元件库名称三项不变2.元件框简单介绍自动抽出框主要用于PCB板过炉局部变形是对元件位置定位，大小根据板弯情况而定元件主题框与元件大小相同焊盘框包含定位框和检测框贴装框一般放于元件中间位置，不需太大，有电极的贴片元件不框电极部分备注：先对PCB板使用MARK定位，选对元件后先用自动抽出框定位元件后再检测3.自动抽出框有电级默认一般15% 如果测试中显示元件主体与焊盘报错，看其%是否需要调试抽出方式焊盘抽出和元件抽出焊盘抽出即先定位焊盘，找到焊盘后再把其他元件框带到固定位置备注：如果看到焊盘，框全部焊盘，如果看不到，一定要框大约估计被掩盖的焊盘，否则后续焊盘测试参数会报错元件抽出有元件主体抽出及电极抽出备注：如果使用元件电极抽出，一定要把上面“有电极”选上4.焊盘框缺品设定焊锡中央部分红色越少越好主抓红色焊锡周围部分蓝色越少越好主抓蓝色重心说明焊盘中心与有电级元件电极部分中心的距离，此值越大越好备注：对于一些二极管胆质电容等无电极元件，做焊盘框时应该注意被盖住的焊盘大小否则会在“焊锡侵润异常”报警不良焊盘纵向偏移一般设置60%焊盘横向偏移一般设置60%焊接成型角度此参数主要是检测少锡颜色参数里设置蓝色蓝色大于一定%才能P A SS焊盘侵润焊锡整体在颜色参数里只设置亮度不抽红绿蓝三色焊锡中央部分在颜色参数里抽取红色红色小于一定%才能PASS5.贴装框元件面积主要抽出部品颜色注意使用“二值化”，部品色小于标准则NG电路板面积主要抽出PCB颜色，设置方式与元件面积相反，PCB色大于标准则NG侧端区域限定是测试环形内部的颜色角度限定勾上后会严格一点注：部品错装检查时，只能使用元件面积检查，另外对于PCB色与部品色相近时可采有高亮度。
