汽车操纵稳定性基本内容及评价指标
汽车的操纵稳定性详解
转向盘中心区操纵稳定性：指转向盘小转角、低频正弦输入下汽车高 速行驶时的操纵稳定性，它代表了汽车经常行驶工况下的操纵稳定性。
机动性：代表汽车机动灵活性的性能，最小转弯半径是评价汽车机动 性的重要指标。
直线行驶性：侧风稳定性与路面不平度稳定性是汽车直线行驶时在外 界干扰输入下的时域响应。
极限行驶性能：指汽车在处于正常行驶与异常危险运动之间的运动状 态下的特性，它表明了汽车安全行驶的极限性能。
汽车在附着系数较大的路面上作小转向运动，认为是线性区评价； 汽车在附着系数较小的路面作大转向运动，认为是非线性区评价。
5．稳态评价和动态评价
稳态：指没有外界扰动、车速恒定、转向盘上的指令固定不变，汽 车的输出运动达到稳定平衡的状态。
稳态评价：汽车达到稳态状态的评价。 动态评价：汽车从接收转向指令或扰动指令开始到达到稳态状态之 前的运动评价。 稳态不存在操纵稳定性问题，所有的操纵稳定性问题都是动态反应 问题。
第2页
汽车操纵稳定性
定义：指在驾驶人不感觉过分紧张、疲劳的条件下，汽车能按照驾 驶人通过转向系及转向车轮给定的方向（直线或转弯）行驶；且当受 到外界干扰（路不平、侧风、货物或乘客偏载）时，汽车能抵抗干扰 而保持稳定行驶的性能。
操纵性:即汽车能够确切地响应驾驶人通过转向盘给定的转向指令 行驶的能力，反映了汽车与驾驶人配合的程度。
2021/1/30
5.1.2 汽车操纵稳定性的基本内容和评价指标
➢ 汽车操纵稳定性需要采用较多的物理量从多个方面进行 评价，见表书本中的5-1。
转向盘角阶跃输入下的稳态响应和瞬态响应：是表征汽车操纵稳定性 的转向盘角位移输入下的时域响应，是汽车操纵稳定性的基础特性。
《汽车操纵稳定性》课件
06
汽车操纵稳定性案例分析
案例一：某品牌汽车操纵稳定性优化案例
要点一
总结词
要点二
详细描述
通过优化悬挂系统和转向系统，提高汽车操纵稳定性
该品牌汽车通过改进悬挂系统和转向系统的设计和参数， 实现了在各种路况下都能够保持较好的操纵稳定性。具体 措施包括采用先进的悬挂系统、优化转向齿条和齿轮的设 计、改善轮胎的抓地力等。这些改进使得汽车在高速行驶 、紧急变道和弯道行驶时更加稳定，提高了驾驶的安全性 和舒适性。
汽车操纵稳定性是评价汽车性能的重要指ቤተ መጻሕፍቲ ባይዱ之一，它涉及到汽车的操 控性、安全性、舒适性等多个方面，对驾驶员的驾驶体验和行车安全 具有重要影响。
汽车操纵稳定性的重要性
03
提高行车安全性
提高行驶稳定性
提高乘坐舒适性
良好的汽车操纵稳定性可以提高驾驶员对 汽车的操控信心，减少因失控而引发的交 通事故。
良好的汽车操纵稳定性可以使汽车在行驶 过程中保持稳定，减少侧滑、失稳等现象 的发生，提高行驶安全性。
案例二：某品牌汽车控制系统优化案例
总结词
通过先进的控制系统，提高汽车操纵稳定性
详细描述
该品牌汽车采用了先进的控制系统，如电子稳定程序和 牵引力控制系统，来提高汽车的操纵稳定性。这些系统 通过实时监测车辆的动态特性和驾驶员的操作，自动调 整发动机输出和制动系统的制动力，以保持车辆的稳定 性和控制性。通过这些控制系统的优化，该品牌汽车在 各种驾驶条件下都能够提供更好的操纵性能和安全性。
良好的汽车操纵稳定性可以使汽车在行驶 过程中更加平顺，减少颠簸和振动，提高 乘坐舒适性。
汽车操纵稳定性的历史与发展
历史回顾
早期的汽车由于没有转向助力、悬挂系统等装置，操纵稳定 性较差。随着技术的不断发展，汽车操纵稳定性逐渐得到改 善。
汽车操纵稳定性主观评价试验方法和术语
汽车操纵稳定性主观评价试验方法和术语解释力的建立试验路面：平直路面。
驾驶方式：车速在20km/h到最高车速80%间变换，从中间位置开始向左或向右转动方向盘，侧向加速度不超过0.4g。
评价内容：转向力开始建立的感觉以及随车速的变化。
驻车/低速转向力试验路面：沥青或水泥路面。
驾驶方式：停车，发动机启动，均匀的转动方向盘至左右极限位置，手刹松开；低速转向车速10km/h左右。
评价内容：转向力的大小及是否存在周期或非周期性的波动。
力的水平试验路面：中等半径的沥青或水泥弯道。
驾驶方式：以不同的车速通过同一个弯道，弯道中保持方向盘转角不变。
评价内容：转向力的大小及随通过车速的变化。
转向力线性试验路面：平直路面。
驾驶方式：分别以40km/h、80km/h、120km/h的速度行驶，向左或向右转动方向盘，侧向加速度不超过0.6g。
评价内容：转向力的变化是否是逐渐增长的，不应有突然的变大或变小情况。
回正能力试验路面：平直路面。
驾驶方式：车速在20km/h到最高车速80%间变换，向左或向右转动方向盘，达到中高侧向加速度。
评价内容：方向盘回到中间位置的表现，不应过快或过慢，超调量应小且振荡应快速衰减。
KICK BACK试验路面：中等半径沥青或水泥弯道，弯道中有碎石或小坑等。
驾驶方式：在弯道内加速使侧向加速度增大到中高g。
评价内容：中高g下方向盘是否有回敲的感觉，以及回敲感的强烈程度。
中间位置力感觉试验路面：平直路面。
驾驶方式：分别以40km/h、80km/h、120km/h的速度行驶，左右转动方向盘，转角不超过±10°。
评价内容：中间位置的转向力感觉。
转向间隙试验路面：平直路面驾驶方式：分别以40km/h、80km/h、120km/h的速度行驶，以小角度左右转动方向盘。
评价内容：感觉中间位置左右无响应的角度范围，此范围应越小越好。
直线行驶能力试验路面：平直路面。
驾驶方式：分别以40km/h、80km/h、120km/h的速度沿直线行驶，松开方向盘，并进行加速和制动，观察车辆是否跑偏。
教学课件：第六章-汽车的操纵稳定性
对比仿真结果与实验结果，验证仿真模型的准确性和 有效性，为优化设计提供依据。
06
总结与展望
本章总结
操纵稳定性定义
汽车的操纵稳定性是指驾驶员按照自己的意愿操纵汽车行驶方向和行驶状态的能力，同时 要求汽车能按驾驶员的意图保持稳定的行驶状态，且在行驶过程中具有良好的抗干扰能力 及自动回正能力。
教学课件：第六章-汽车 的操纵稳定性
• 引言 • 汽车操纵稳定性基础知识 • 汽车操纵稳定性分析方法 • 汽车操纵稳定性试验与评价 • 汽车操纵稳定性优化设计 • 总结与展望
01
引言
课程介绍
汽车操纵稳定性是汽车动力学的一个 重要研究方向，涉及到汽车行驶时的 操控性能和稳定性。
本章将介绍汽车操纵稳定性的基本概 念、研究方法以及相关实验，为后续 章节的学习打下基础。
线性二自由度汽车模型通过建立线性微分方程来描述汽车的动态行为，使得数学分 析变得相对简单。
线性二自由度汽车模型广泛应用于汽车操纵稳定性分析和控制系统的设计。
线性二自由度汽车的操纵稳定性分析
横摆运动分析
横摆运动是指汽车绕垂直于地面 的轴线的旋转运动，主要受到前 轮转角、侧向加速度和侧向风的 影响。
侧倾运动分析
影响操纵稳定性的因素
汽车的结构设计、悬挂系统、转向系统、轮胎等都会影响汽车的操纵稳定性。
操纵稳定性评价
通过一系列试验和评价指标来评价汽车的操纵稳定性，如蛇形试验、转向盘角阶跃试验、 稳态回转试验等。
下章预告
第七章内容概述
介绍汽车制动系统的基本组成和 工作原理，以及制动性能的评价 指标和试验方法。
重点与难点
汽车操纵稳定性评价标准
横摆角速度标准
根据不同车速和转向盘转 角下的横摆角速度值，制 定相应的评价 角下的侧向加速度值，制 定相应的评价标准。
汽车操纵稳定性标准
汽车操纵稳定性标准汽车操纵稳定性是指汽车在行驶过程中对驾驶员操纵指令的响应和车辆稳定性的表现。
操纵稳定性标准是衡量汽车安全性能的重要指标之一，对于保障驾驶员和乘客的安全具有重要意义。
首先，汽车操纵稳定性标准受到多种因素的影响。
其中，车辆的悬挂系统、转向系统、制动系统、轮胎和车辆质量等都会对操纵稳定性产生影响。
悬挂系统的设计和调校直接影响了车辆在转弯时的稳定性和平顺性，转向系统的精准度和灵敏度会影响驾驶员对车辆方向的控制，而制动系统的灵敏度和制动距离则直接关系到车辆的操纵安全性。
此外，轮胎的抓地力和车辆质量的分布也会对操纵稳定性产生重要影响。
其次，为了保障汽车操纵稳定性的标准，制定相应的技术规范和测试标准是非常必要的。
在技术规范方面，需要对汽车的悬挂系统、转向系统、制动系统等进行详细的设计要求和性能指标，确保其能够满足操纵稳定性的要求。
在测试标准方面，需要建立相应的测试方法和测试流程，对车辆在不同路况和操纵条件下的操纵稳定性进行全面的测试评估。
只有通过严格的技术规范和测试标准，才能够确保汽车的操纵稳定性达到标准要求。
此外，对于汽车操纵稳定性标准的监督和管理也是非常重要的。
相关部门需要建立健全的监督体系，对汽车制造企业进行定期的检查和评估，确保其生产的汽车能够符合操纵稳定性标准。
同时，还需要建立消费者投诉和举报机制，让消费者能够及时反映汽车操纵稳定性方面的问题，从而促使企业改进产品质量，保障消费者的安全。
总之，汽车操纵稳定性标准是保障汽车安全性能的重要指标，需要综合考虑车辆的悬挂系统、转向系统、制动系统、轮胎和车辆质量等多个因素，制定相应的技术规范和测试标准，并建立健全的监督和管理体系。
只有这样，才能够确保汽车在行驶过程中具有良好的操纵稳定性，保障驾驶员和乘客的安全。

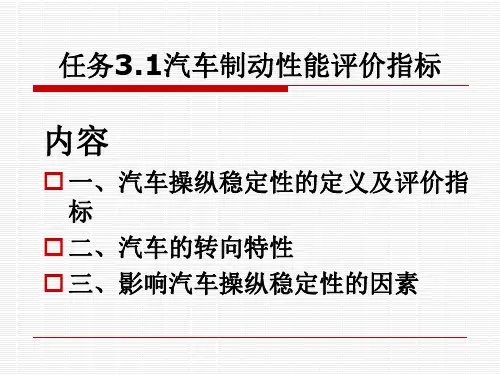

任务3.1 汽车操纵稳定性能评价指标
任务总结评价
1、汽车操纵稳定性的定义及评价指标 2、汽车的转向特性 3、影响汽车操纵稳定性的因素
任务3.1汽车制动性能评价指标
内容
一、汽车操纵稳定性的定义及评价指 标 二、汽车的转向特性 三、影响汽车操纵稳定性的因素
（一）、汽车操纵稳定性的定义及评价指标
汽车操纵稳定性，是指在驾驶员不感觉过 分紧张、疲劳的条件下，汽车能按照驾驶员通 过转向系及转向车轮给定的方向（直线或转弯） 行驶；且当受到外界干扰（路不平、侧风、货 物或乘客偏载）时，汽车能抵抗干扰而保持稳 定行驶的性能。
1、汽车运动坐标
2、汽车低速行驶时的转向特性
3、 汽车高速行驶时的转向特性
（三）影响汽车操纵稳定性的因素
1、前轮定位参数的影响 前轮定位参数包括：前轮外倾角、主销内倾角、主销后倾角 和前轮前束（前束角） 2、后悬架结构参数的影响 3、 横向稳定杆的影响 4、轮胎的影响 5、前轴或车架变形的影响 6、悬架的影响 7、传动系的影响
Hale Waihona Puke （一）、汽车操纵稳定性的定义及评价指标
1、方向盘角阶跃输入法下的稳态响应，方向盘角阶跃输入法 下瞬态响应 2、横摆角速度频率响应特性 3、转向盘中间位置操纵稳定性 4、回正性 5、转向半径 6、转向轻便性 7、直线行驶性、侧向风稳定性、路面不平度稳定性 8、典型行驶工况性能 9、极限行驶性能
（二）转向特性
汽车操纵稳定性的基本内容及评价所用的物理参数
度、抗侧翻能力、发生侧滑时控制能力等
路径所需时间
车辆坐标系
X方向：前进、倒驶 绕X轴的转动：侧倾运动 Y方向：侧向运动 绕Y轴的转动：俯仰运动 Z方向：垂直运动 绕Z轴的转动：横摆运动
➢ 与操纵稳定性有关的主要运动参量：横摆角速度 r 、
侧向速度
、侧向加速度
a
等等。
y
稳态响应：汽车的时域响应不随时间变化；其特性通常 可分为：不足转向、中性转向、过多转向三种。
➢开环控制系统：只把汽车本身作为研究对象，不允许驾驶员 起任何反馈作用。
➢人—车闭环系统：把驾驶员与汽车作为统一的整体进行研 究，驾驶员可以根据需要进行反馈控制。
汽车操纵稳定性的两种评价方法
➢客观评价法
通过测试仪器测出表征性能的物理参量如横摆加速度、侧 向加速度、侧倾角及转向力等来评价操纵稳定性的方法。
wr (t)
B0 0
w02
Cew0t
sin(
w0
1 2 t )
令： 则： 或：
w w0 1 2
wr (t)
B0 0
w02
Cew0t
sin( wt )
wr (t)
B0 0
w02
A1e w0t
cos(wt)
A2 e w0t
sin( wt)
•
初始条件： t 0，wr 0 v 0 0 wr ak1 0 / I Z
➢ 常用稳态横摆角度速度与前轮转角之比来评价稳态响应。
这个比值称为稳态角速度增益，也称为转向灵敏度。
➢ 稳态时横摆角速度
r为定值，此时
•
v
•
0、wr
0,汽车的运动
微分方程变为：
(k1
k2 )
汽车的操纵稳定性评价
当 tg
1
, 则v max , 任意车速不侧滑。
c、侧滑在翻倾之前的条件
为了保证安全，应使侧滑在翻倾之前，则必须 vφmax < vαmax ，即先产生侧滑的条件：
gR( B 2hg tg ) 2hg Btg
gR( tg ) 1 tg
B 整理 : ,即为横向侧滑发生在侧翻之前 2hg 的条件。
目录
5.1 汽车操纵稳定性研究的 主要内容 5.2 汽车极限行驶稳定性 5.3 轮胎的侧偏特性 5.4 汽车的转向特性 5.5 汽车转向轮的振动 5.6 转向轮的稳定效应
5.1 汽车操纵稳定性研究的主要内容
操纵性：汽车能够确切地响应驾 驶员转向指令的能力。 稳定性：汽车行驶中具有抵抗改 变行驶方向的各种干扰并 保持稳定行驶的能力。
1、极限行驶稳定性 横向倾翻的最大坡度；横向倾翻的最大 车速；纵向行驶稳定性。 2、直线行驶性能 抗侧风和路面不平度的稳定性。 3、转向轻便性 原地转向轻便性(静态) 行驶转向轻便性(动态) 4、转向灵敏性 时域响应：稳态响应、瞬态响应； 频域响应：振幅比(增益)、相位比。
5.2 汽车极限行驶稳定性 汽车在坡道尤其是横坡上丧失稳定性的 表现为汽车的翻倾和滑移：
横摆角速度ωr 垂直速度w
侧倾角速度ωp
俯仰角速度ωq
x
图5－2 车辆坐标系与汽车的主要运动形式
y
侧向速度v：质心速度沿Y 轴的分量； 俯仰角速度ωq(pitch velocity)：质心绕Y轴旋转 角速度； 垂直速度v：质心速度沿Z 轴的分量； 横摆角速度ωr(yaw velocity)：质心绕Z轴旋转角 速度。
下汽车产生的横摆角速度，即绕转向中 心旋转角速度的响应值，因此稳态横摆
汽车操纵稳定性 标准
汽车操纵稳定性标准汽车操纵稳定性是指汽车在行驶过程中保持稳定的能力，包括直线行驶稳定性、转向稳定性和制动稳定性。
操纵稳定性是汽车安全性的重要指标，直接关系到驾驶员和乘客的行车安全。
因此，制定汽车操纵稳定性标准对于保障交通安全具有重要意义。
首先，汽车操纵稳定性标准应当包括对车辆结构设计的要求。
车辆的结构设计直接影响到操纵稳定性，包括车辆的悬挂系统、转向系统、制动系统等。
悬挂系统应当具有良好的支撑性和减震性能，以保证车辆在行驶过程中不会出现晃动和颠簸。
转向系统应当灵活可靠，能够满足驾驶员的操控需求。
制动系统应当具有良好的制动效果，能够在紧急情况下迅速制动车辆，保证行车安全。
其次，汽车操纵稳定性标准还应当包括对车辆动力系统的要求。
动力系统的稳定性直接关系到车辆的加速和行驶稳定性。
发动机应当具有充足的动力输出，以保证车辆在各种路况下都能够稳定行驶。
传动系统应当平顺可靠，能够有效传递动力，保证车辆的行驶稳定性。
此外，车辆的驱动方式也会对操纵稳定性产生影响，前驱、后驱和四驱车辆在操纵稳定性上会有所不同。
最后，汽车操纵稳定性标准还应当包括对车辆轮胎和制动系统的要求。
轮胎是车辆与地面接触的唯一部件，其性能直接关系到车辆的操纵稳定性。
轮胎的胎面设计应当具有良好的抓地力和排水性能，以保证车辆在各种路况下都能够稳定行驶。
制动系统是车辆行车安全的最后一道防线，其性能直接关系到车辆的制动稳定性。
制动系统应当具有良好的制动效果和抗热性能，以保证车辆在紧急制动时不会出现失控现象。
综上所述，汽车操纵稳定性标准应当全面考量车辆的结构设计、动力系统、轮胎和制动系统等方面的要求，以确保车辆在行驶过程中具有良好的操纵稳定性，保障行车安全。
制定严格的操纵稳定性标准，对于提高汽车行车安全性具有重要意义，也是汽车行业持续发展的重要保障。
汽车理论第六章
u v
因此有 同理有
ax
u v
t
du dt
v d
dt
u vr
ay
v u
t
dv dt
u d
dt
v ur
对二自由度汽车模型进行受力分析，外力沿y轴 方向的合力以及绕质心的力矩分别为
FY FY1 cos FY 2
M Z aFY1 cos bFY 2
b r
u
整理得
FY
k1(
ar
u
) k2(
br )
u
MZ
ak1 (
a r
u
) bk2 (
br )
u
由牛顿定理
FY
k1(
a r
u
) k2(
br
u
) m(v ur )
MZ
ak1 (
且忽略左、右侧车轮由于载荷的变化引起的轮胎特性的改变以及轮胎回正力 矩的作用； • 6）汽车运动时的驱动力不大，因此不考虑地面切向力对轮胎特性的影响； • 7）不考虑空气动力的作用。
2、线性二 y u u
x
y r
2
V
u2
u
b
第六章 汽车的操纵稳定性
第一节 概述
• 汽车的操纵稳定性是指在驾驶者不感
到过分紧张、疲劳的条件下，汽车能遵循 驾驶者通过转向系及转向车轮给定的方向 行驶，且当遭遇外界干扰时，汽车能抵抗 干扰而保持稳定行驶的能力。
• 稳定性是指汽车抵抗改变其行驶方向
的各种外界干扰（路面扰动或风扰 动），并保持稳定行驶而不失去控制， 甚至翻车或侧滑的能力。
汽车的操纵稳定性分析和评价指标
32
以上分析可知： 具有适度不足转向的汽车具有良好的操作稳定性； 过度的不足转向会加剧轮胎的磨损。
FY k
k—侧偏刚度。
FY一定时希望侧 偏角越小越好，所 以 |k| 越大越好。
（1）扁平率小，k大 （2）垂直载荷大，k大 （3）轮胎气压高，k大
垂直载荷过 大时，轮胎与 地面接触区的 压力分布不均 匀，使 k反而有 所减小。
18
α一定时， W大，FY大。
FY = k ，即k 大。
19
（3）轮胎气压高，k大
20
（4）FX 越大，FY 越小
FY1
FY2
FX2
FX1
21
（5）路面干湿状态
22
轮胎胎面、路面粗糙程度、水层厚度与滑水现象的关系
转向油泵
转向减振器 转向直拉杆 转向器 转向摇臂
转向横拉杆
转向油管 转向控制阀
转向节臂
3
4
5
操纵稳定性的研究方法
将汽车作为开路控制系统 人—汽车系统作为闭路系统
6
操纵稳定性的两种试验评价方法
开路系统
人—汽车闭路系统
客观评价法
主观评价法
通过仪器测出横摆角 速度、侧向加速度、侧 倾角及转向力。
让试验评价人员根 据试验时自己的感觉 进行评价。
7
4.1 汽车的转向特性
➢轮胎的侧偏特性 ➢汽车的转向特性
一、轮胎的侧偏现象和侧偏力—侧偏角曲线 1.侧偏力FY
地面作用于车轮的侧向反作用力。
8
1）在刚性轮上作用侧向力 F y
c
c
u
u
u'
汽车操纵稳定性内容、评价指标与检验方法
轮胎坐标系
轮胎的侧偏现象
因轮胎侧向弹性，车轮受侧向力的作用使轮心速度方 向偏离车轮平面的现象。侧向力因转向、路面倾斜、风力 等引起。转向引起的侧向力总是指向汽车内侧。侧偏角总 是位于和侧偏力指向相反的一侧。
轮胎的侧偏现象
轮胎的侧偏特性
在侧偏角<5时，侧偏力和侧偏角成线性关系。这时，
式中，k称为侧偏刚度F（y N/rkad）。为曲线在=0处的斜率。
又有
1()
式中：为前轮转角（已知）； 为前轮速度与x轴夹角(未知)。
又有
tg u1yvar var
u1x u u u
式中：u，v为汽车质心速度在x,y轴上的分量； u1x，v1y为前轮轮心速度在x,y轴上的分量 为前轮速度与x轴夹角(现在已知)。
根据上式，有
1()u va ur -
同理，
2
v u
F YF Y F Y k k
外倾角对操稳性的影响
外倾角增大会影响最大地面侧向反力，降 低极限侧向加速度，故高速汽车转弯时应使 前外轮尽量垂直于地面。
轮胎特性参数的正负规定
（一）汽车模型的简化
*忽略转向系统的影响，直接以前轮转角为输入。 *不考虑振动、侧倾、俯仰运动，认为汽车只作平行
于地面的运动； *不考虑轮胎切向力、外倾角、空气阻力的影响； *忽略左右轮胎载荷变化引起的侧偏特性变化； *忽略轮胎回正力矩； *认为轮胎侧偏特性处于线性范围； *认为汽车沿x轴速度不变。
二自由度汽车模型
（三）力学分析
根据牛顿定律
Fx max m(u vr )
Fy may m(vur )
M z
Iz
r
式中：Fx ，Fy为作用在汽车质心上的外力合力在x、y 轴上的投影。
汽车操纵稳定性测试实验
操稳性测试
一、理论基础
3． 稳态响应与瞬态响应
1) 系统输入
给转向盘一个角位移输入，称为角位移输入；给 转向盘一个力矩输入，称为力矩输入。
2) 输入种类
有阶跃输入、正弦输入、脉冲输入3种。
阶跃
正弦
脉冲
xua
t
选
t
t
操稳性测试
一、理论基础
3． 稳态响应与瞬态响应
3) 时域响应
(1) 稳态响应：系统输入为周期性或恒定性的， 输出也是周期性或恒定性的，输入和输出之 间相对稳定。
不足转向 过多转向
δ 不变
汽车的三种 稳态转向特性
操稳性测试
一、理论基础
4．操纵稳定性的评价与试验方法
主观评价方法：让试验评价人员根据试验时自己 的感觉来进行评价，即感觉评价。
客观评价方法：通过仪器测出表征性能的物理量 如横摆角速度、侧向加速度、侧倾角及转向力来 评价汽车操纵稳定性，可用室内台架试验，测定 并评价有关操纵稳定的性质，也可通过道路试验， 计测汽车转弯和越线行驶的运动状态。
(2) 瞬态响应：从转向至稳态响应的中间过程， 即系统输入为周期性或恒定性而输出不是周 期性或恒定性，两者不保持相对稳定。
操稳性测试
一、理论基础
3． 稳态响应与瞬态响 应
4) 稳态转向特性
中性转向
不足转向、中性转向、过 多转向。
操纵稳定性良好的汽车应
具有适度的不足转向特性， 一般的汽车不应该具有过 多转向的特性。
本节主要内容：
简介汽车操纵稳定性能方面理论知识，操纵稳定 性能试验目的和要求，主要仪器设备及其工作原 理，实验步骤。
重点：基础理论、试验数据处理
操稳性测试
一、理论基础
11.6-汽车操纵稳定性试验
• 图11.13 阶跃响应示意图
• (4)横摆角速度总方差Er：横摆角速度总方差Er可按下式计算：
•
•
(11一28)
• 式中：θi为阶跃试验时转向盘转角输入值，(°)；
•
ri为汽车横摆角速度响应的瞬时值，rad/s；
•
θ0为阶跃试验时转向盘转输入的终值，(°)；
•
r0为汽车横摆角速度响应的新稳态值，rad/s；
11.5 汽车操纵稳定性试验
•
汽车操纵稳定性分为两个方面：一是操纵性；二是稳定性。
1) 操纵性：指汽车能够确切地响应驾驶员转向指令的能力；
• 2) 稳定性：指汽车受到外界扰动(路面扰动或阵风扰动)后恢复原来
运动状态的能力。
•
两者很难截然分开，稳定性的好坏可直接影响操纵性的好坏，
反之亦然，因此，把两者统称为操纵稳定性。
(2)峰值响应时间tp：以
转向盘转角达到终值50％的
时刻作为时间坐标的原点，
到所测变量响应第一个峰值
时止的一段时间间隔称为峰
值响应时间。
•
(3)横摆角速度超调量σ：
横摆角速度超调量σ可按下式
计算：
•
(11—27)
• 式中：rmax为横摆角速度响应 最大值，rad/s；r0为横摆角速 度响应稳态值，rad/s。
不同车速通过时，靠调整方向盘转角来保证汽车沿固定转弯半径
运动，测出车速与方向盘转角，并绘制θ—ay曲线。
•
转向盘转角θ可直接利用时间历程曲线进行采样，而后乘以标
定系数即可求得。侧向加速度ay可采用下述两种方法之一求得。
• (1)计算法
• 利用下式直接计算出侧向加速度ay，即：
•
(11—23)
汽车操纵稳定性评价方法研究
汽车操纵稳定性评价方法研究汽车的操纵稳定性是衡量汽车行驶质量的一个重要指标。
一辆汽车的操纵稳定性，不仅关乎乘坐者的安全与舒适，也直接影响车辆的市场竞争力。
为了精确地评价一辆汽车的操纵稳定性，需要运用科学的测试方法和评价标准。
评价方法1. 车载试验车载试验是评价一辆汽车操纵稳定性的一个重要手段。
通过在车内安装多种测试仪器，如惯性测量单元（IMU）、制动力反馈（BBFM）、转向率传感器（TSR）等，对汽车在不同的路况和驾驶状态下进行测试和分析。
车载试验可以动态地评估汽车的加速度、制动、转向等指标，及时反馈车辆运动学和动力学参数的变化，有利于发现和整改车辆操纵稳定性的缺陷，提高行驶安全性和舒适性。
2. 静态试验静态试验是对汽车操纵稳定性的一种简单而又直接的评估方式。
通过推拉车测量系统、悬架测试机等设备对汽车的悬架系统、悬挂刚度、车身刚度等进行测试分析，从而评估汽车悬架系统的稳定性。
静态试验方法可以帮助设计人员优化汽车结构设计，提高车辆操纵稳定性。
3. 路试路试是指在真实路况下对汽车操纵稳定性进行评估。
通过在不同路段进行测试，如山路、高速公路等，可以评估车辆在不同路况下的操纵稳定性。
路试有利于检测车辆在实际操作中的运动学和动力学性能，全面评估车辆的操纵稳定性。
评价标准1. 车辆侧倾角（roll angle）车辆在转弯时的侧倾角是评估操纵稳定性的一个重要指标。
一辆汽车悬挂系统的稳定性能够直接影响车辆的侧倾角大小。
在较高的车辆侧倾角下，车辆容易失去操纵，导致事故的发生。
2. 车辆侧向加速度（Lateral Acceleration）侧向加速度能够反映车辆在转弯时的稳定性。
较小的侧向加速度代表车辆的稳定性较好。
在高速公路上行驶，若车辆的侧向加速度过大，则容易导致车辆失去操纵。
3. 车辆制动减速度（Braking Deceleration）车辆制动减速度是一个反映汽车操纵稳定性的重要指标。
在制动时，车辆制动减速度越大，代表汽车的稳定性越好。
第5章 汽车的操纵稳定性[1]讲诉
![第5章 汽车的操纵稳定性[1]讲诉](https://img.taocdn.com/s3/m/c34db42d10a6f524ccbf85d8.png)
横摆角速度频率响应特性是方向盘转角正弦输入下，
频率由0→ 时，汽车横摆角速度与方向盘转角的振幅比
及相位差的变化图形。
转向半径是评价汽车机动灵活性的物理参量。
转向轻便性是评价转动方向盘轻便程度的特性。
二、车辆坐标系与方向盘角阶跃输入下的时域响应
1、汽车的运动是借固结于运动着的汽车上的动坐标 系——车辆坐标系来描述的。图5-1所示固结于汽车上的 oxyz直角动坐标系就是车辆坐标系。
当车速为uch K1时，汽车稳态横摆角速度增益达到最大 值，且其横摆角速度增益为与轴距L相等的中性转向汽车 横摆角速度增益的一半。uch称作特征车速，当不足转向 量增加时，K增大，特征车速uch降低。
过多转向 20
K=-0.009s2·m-2
轴距L=3m
中性转向 K=0
稳态横摆增益 r / (。)s1
（2）当地面侧向反作用力FY达到车轮与地面间的附着 极限时，车轮发生侧向滑动，若滑动速度为△u，车轮便 沿合成速度u’方向行驶，偏离了 cc方向。
当车轮有侧向弹性时，即使FY没有达到附着极限，车 轮行驶方向亦将偏离车轮平面cc的方向，这就是轮胎的侧 偏现象。aa 与 cc的夹角a，即为侧偏角。
c u
2、方向盘输入有两种形式：给方向盘作用一个角 位移，称为角位移输入，简称为角输入；给方向盘作 用一个力矩，称为力矩输入，简称为力输入。
3、方向盘角阶跃输入下进入的稳态响应及方向盘 角阶跃输入下的瞬态响应，就是表征汽车操纵稳定性 的方向盘角位移输入下的时域响应。回正性是一种方 向盘力输入下的时域响应。
二、轮胎的侧偏现象和侧偏力-侧偏角曲线
车轮中心沿Y轴方向若作用有侧向力Fy，相应地在地 面上产生地面侧向反作用力Fy，Fy也称为侧偏力。当有地 面侧向反作用力时，若车轮是刚性的，则可能发生两种情 况：
