施耐德变频器参数设置ATV320学习资料
施耐德ATV参数设置
ATV61参数设置➢菜单[1 变频器菜单][2 访问等级][3 打开/另存为][4 密码][5 语言选择][6 监视设置][7 显示设置]➢[1 变频器菜单][1.1简单起动]：用于快速起动的简化菜单[1.2监视]：显示电流、电机与输入/输出值[1.3设置]：访问可在运行期间修改的调节参数[1.4 电机控制]：电机参数（电机铭牌，自整定，开关频率，控制算法等）[1.5输入/输出设置]：I/O设置（缩放比例，滤波，2线控制，3线控制等）[1.6命令]：命令与给定通道的设置（图形显示终端，端子，总线等）[1.7应用功能]：应用功能设置（例如：预置速度，PID等）[1.8 故障管理]：故障管理设置[1.9通信]：通信参数（现场总线）[1.10诊断]：电机/变频器诊断[1.11软硬件识别]：变频器与内部可选件的识别[1.12出厂设置]：访问设置文件并返回出厂设置[1.13用户菜单]：用户在[7.显示设置]菜单中创建的专用菜单[1.14内置控制器卡]：可选Controller Inside（内置控制器）卡的设置➢[1.1简单起动]●[2/3线控制]tCC=2C[2线控制]●[宏配置]CFG=PnF[泵和风机]●bFr[标准电机频率]= [50 Hz IEC]（50）：IEC●nPr[电机额定功率]=●UnS[电机额定电压]=●[电机额定电流]nCr=●FrS[电机额定频率]=●nSP[电机额定速度]=●tFr[最大输出值频率]=●tUn[自整定]= [No]（nO）/ [Yes]（YES）/ [电阻已整定]（dOnE）●tUS[自整定状态]✧[电阻未整定]（tAb）：默认的定子阻抗值用于控制电机。
✧[整定等待中]（PEnd）：已经请求自整定，但还未执行。
✧[整定进行中]（PrOG）：正在执行自整定。
✧[整定失败]（FAIL）：自整定失败。
✧[电阻已整定]（dOnE）：自整定功能测出的定子阻抗被用于控制电机。

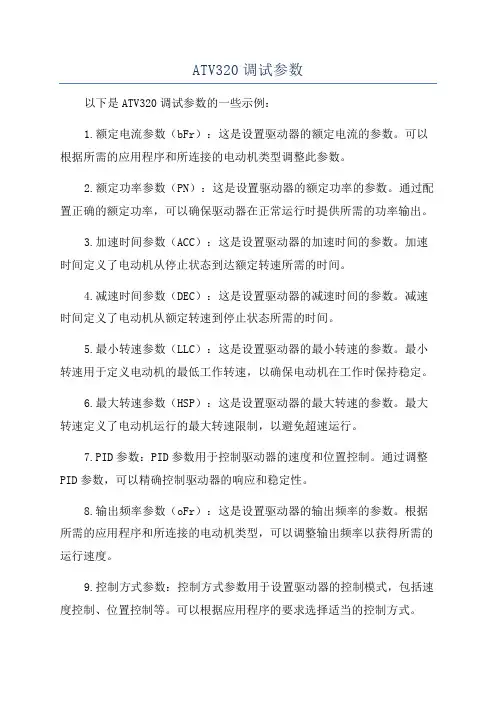

ATV320调试参数
ATV320调试参数以下是ATV320调试参数的一些示例：1.额定电流参数（bFr）：这是设置驱动器的额定电流的参数。
可以根据所需的应用程序和所连接的电动机类型调整此参数。
2.额定功率参数（PN）：这是设置驱动器的额定功率的参数。
通过配置正确的额定功率，可以确保驱动器在正常运行时提供所需的功率输出。
3.加速时间参数（ACC）：这是设置驱动器的加速时间的参数。
加速时间定义了电动机从停止状态到达额定转速所需的时间。
4.减速时间参数（DEC）：这是设置驱动器的减速时间的参数。
减速时间定义了电动机从额定转速到停止状态所需的时间。
5.最小转速参数（LLC）：这是设置驱动器的最小转速的参数。
最小转速用于定义电动机的最低工作转速，以确保电动机在工作时保持稳定。
6.最大转速参数（HSP）：这是设置驱动器的最大转速的参数。
最大转速定义了电动机运行的最大转速限制，以避免超速运行。
7.PID参数：PID参数用于控制驱动器的速度和位置控制。
通过调整PID参数，可以精确控制驱动器的响应和稳定性。
8.输出频率参数（oFr）：这是设置驱动器的输出频率的参数。
根据所需的应用程序和所连接的电动机类型，可以调整输出频率以获得所需的运行速度。
9.控制方式参数：控制方式参数用于设置驱动器的控制模式，包括速度控制、位置控制等。
可以根据应用程序的要求选择适当的控制方式。
以上是ATV320调试参数的一些示例，当使用ATV320变频器时，需要根据具体的应用需求和电动机类型进行适当的参数设置和调整，以确保驱动器的正常运行和最佳性能。
同时，建议在进行参数调试和设置时参考ATV320的用户手册和技术文档，以了解更多的参数和设置选项。
施耐德ATV变频器的调试
根据机器的最高机械速度换算，例如机械速度250米/秒，最高频率设定为108。
最高频率
Fun- Tol-
tlA
LI5
转矩限幅端子选择
TL1G
根据实际印刷需要设定（常设25）
力矩大小设定
STT
NST
自由停车方式（仅限主电机设定，其他电机按照出厂默认设置即可）
6.设置电机控制类型
Drc-
Ctt
FVC
1000
编码器脉冲数
ENC
YES
编码器检查
3.以%的额定转速起动电机，观察变频器显示，编码器检测成功则自动变为Done,不成功则报EnF错误，解决方法：改变电机转向（在Drc-里，修改PHr参数，同时调换编码器的A,B相接线。
4.关掉电机，设置以下参数：
CTL
Fr1
Al1
模拟量通道
rln
YES
方向禁止（仅限电机设定，其他电机不许设置此项）
1.参数初始化
指令代码
次级指令代码
设置值
备注说明
FCS
Fry-
ALL
参数组选择
GFS
YES
初始化
2.设置电机参数
Drc-
bFr
标准电机频率
参照电机铭牌
nPr
电机额定功率
Uns
电机额定电压
nCr
电机额定电流
FrS
电机额定频率
Nsp
电机额定转速
tFr
最大输出频率
tUN
YES
自整定
ENS
AB
编码器类型
PG1
CHCF
SEP
组合模式
CD1
tEr
命令通
5.宏配置

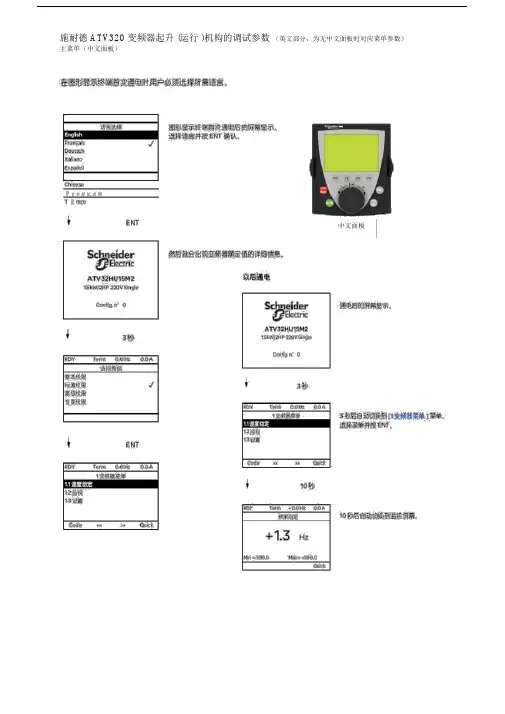

ATV320调试参数.docx
施耐德 ATV320 变频器起升 (运行 )机构的调试参数（英文部分，为无中文面板时对应菜单参数）主菜单（中文面板）中文面板主菜单（简易LED ）标准电机频率，用自带简易LED设置时，初次会显示，之后不在此显示。
可在drc 中寻找。
速度给定监视设置我的菜单出厂设置宏设置全部简单启动设置电机控制输入 /输出设置基本功能参数设置：3界面（ ItF ）名称 /说明访问等级 LAC1.变频器菜单1.2 设置（ C ONF名称 /说明宏设置CFG标准电机频率bFr电机额定功率nPr电机额定电压UnS电机额定电流nCr电机额定频率FrS电机额定速度nSP最大输出频率tFr自整定 tUn自整定状态tUS电机热保护电流Ith 加速时间 ACC减速时间 dEC低速频率 LSP高速频率 HSP1.3 设置（ CONF 名称 /说明IR 定子压降补偿 UFr 滑差补偿 SLP速度环滤波系数SFC速度环比例增益 SPG 电网电压 UrES1.4 设置（ CONF 名称 /说明电机控制类型Ctt滑差补偿 SLP1.5 设置（ CONF 名称 /说明故障复位 rSt-外部故障EtF 推荐设置说明EPr:专家权限）全部（ FULL）简单启动（ SIN）推荐设置说明起重提升 HST对于大小车，如果要使用压频比控制，请设为StS对于锥形电机，请设为 StS，使用压频比控制。
50HZ默认根据电机铭牌设定根据电机铭牌设定根据电机铭牌设定根据电机铭牌设定根据电机铭牌设定根据电机铭牌设定请求自整定 YES以上参数设定准确后进行电机自整定，并请确保电机处于冷态，这样自整定的参数最为准确。
电阻已整定 dOnE整定完成后显示电阻已整定,整定失败后显示 NO,说明电机参数不准确 ,需人工修正电机参数1.25~1.5 倍电机额定电流3S如果需要可以从新定义，如大车可设为5S3S如果需要可以从新定义，如大车可设为5S5HZ第一段速50HZ最高速）全部（ FULL）设置（SET）推荐设置说明100％低速转矩不足时可增加起升机构 : 100%运行机构 : 20% 带多电机40%当电机启动或运行时有较大振动，减小此值可减小到20％400（默认为 500v）必设）全部（ FULL）电机控制（ drC）推荐设置说明SVCV ( 大小车 ) UUC开环电压矢量控制，支持多电机并联压频比控制大小车也可以使用压频比控制标准 (大小车，锥形电机 )Std起升机构 : 100%运行机构 : 20% 带多电机）全部（ FULL）故障管理（ FLt）推荐设置说明未分配如果需要可以从新定义其他LIX (nO)端子未分配 (nO)如果需要可以从新定义其他LIX端子如果电机控制方式为是压频比，抱闸设置如下：1.6 设置（ CONF 名称 /说明R2 分配 r2）全部（FULL）输入/输出设置（I-O-）推荐设置说明Run : 变频器运行接抱闸，如果是锥形电机不需要接1.7 设置（ CONF 名称 /说明斜坡 rPt-预置速度 PSS-制动逻辑控制bLC-如果是压频比控制或控制锥形电机则不需要设置）全部（ FULL推荐设置减速时间自适应brA ： no2 个预置速度PS24 个预置速度PS48 个预置速度PS8预置速度 2 SP2预置速度 4 SP4预置速度 8 SP8制动分配 bLC运动类型 bSt制动力方向Bip正向制动释放电流Ibr制动器释放时间brt制动器释放频率bIr ：开环大多 2HZ 左右）应用功能（ FUN）说明如果选“是”会导致制动电阻工作不正常。
施耐德ATV参数设置
施耐德ATV参数设置施耐德ATV（Variable Frequency Drive，变频器）是一种用于调整三相电机运行速度的设备。
它可以通过调整输入电压和频率，控制电机的转速，实现精确的调速控制。
施耐德ATV的参数设置对于电机运行的性能和效率有着重要的影响。
在以下1200字以上的文章中，我将介绍一些施耐德ATV常见的参数设置，并解释它们的作用和影响。
1.频率设置参数：- 主要参数包括：最大输出频率 (Fmax) 和最小输出频率 (Fmin)。
- Fmax决定了ATV的最高输出频率，通常与电机的额定频率相同。
- Fmin决定了ATV的最低输出频率，可以通过减小Fmin来降低电机的最低运行速度。
这对于一些需要低速运行的应用非常有用。
2.加速度和减速度设置参数：- 主要参数包括：加速时间 (Acc) 和减速时间 (Dec)。
- Acc决定了电机从静止状态加速到额定速度所需的时间。
较短的加速时间可以提高电机的响应速度，但可能会对电机和设备造成较大的负载。
- Dec决定了电机从额定速度减速到静止状态所需的时间。
较短的减速时间也可以提高电机的响应速度，但同样可能会对电机和设备造成较大的负载。
3.过载保护参数：-主要参数包括：额定电流(In)和过载电流(Ir)。
-In表示电机的额定电流，Ir表示电机可以承受的过载电流。
设置适当的Ir比较关键，过小的Ir可能导致频繁的过载报警，过大的Ir可能会对电机造成损坏。
4.控制模式参数：-施耐德ATV通常支持多种控制模式，包括：速度控制、扭矩控制和位置控制等。
-根据具体的应用需求，可以选择合适的控制模式。
例如，在一些需要精确位置控制的应用中，可以选择位置控制模式，并设置相应的参数，如目标位置和速度。
5.其他参数：-施耐德ATV还有许多其他参数可以调整，如过载保护时间、电源电压、功率因数校正等。
-这些参数可以根据具体的应用需求进行调整，以提高电机的效率和性能。
通过恰当地设置这些参数，施耐德ATV可以实现准确的调速控制，并满足不同应用的需求。
ATV320调试参数教学教材
A T V320调试参数施耐德ATV320变频器起升(运行)机构的调试参数（英文部分，为无中文面板时对应菜单参数）主菜单（中文面板）中文面板主菜单（简易LED）标准电机频率，用自带简易LED设置时，初次会显示，之后不在此显示。
可在drc中寻找。
速度给定监视设置我的菜单出厂设置宏设置全部简单启动设置电机控制输入/输出设置基本功能参数设置：3 界面（ItF）名称/说明推荐设置说明访问等级LAC EPr: 专家权限1.变频器菜单1.2设置（C ONF）→全部（FULL）→简单启动（SIN ）名称/说明推荐设置说明宏设置 CFG 起重提升 HST 对于大小车，如果要使用压频比控制，请设为StS对于锥形电机，请设为StS，使用压频比控制。
标准电机频率 bFr50HZ 默认电机额定功率 nPr根据电机铭牌设定电机额定电压UnS根据电机铭牌设定电机额定电流 nCr根据电机铭牌设定电机额定频率FrS根据电机铭牌设定电机额定速度 nSP根据电机铭牌设定最大输出频率 tFr根据电机铭牌设定自整定 tUn 请求自整定YES以上参数设定准确后进行电机自整定，并请确保电机处于冷态，这样自整定的参数最为准确。
自整定状态tUS 电阻已整定dOnE整定完成后显示电阻已整定,整定失败后显示NO,说明电机参数不准确,需人工修正电机参数电机热保护电流Ith1.25~1.5倍电机额定电流加速时间ACC3S 如果需要可以从新定义，如大车可设为5S 减速时间dEC3S 如果需要可以从新定义，如大车可设为5S 低速频率 LSP5HZ 第一段速高速频率HSP50HZ 最高速1.3设置（CONF ）→全部（FULL）→设置（SET ）名称/说明推荐设置说明IR定子压降补偿UFr100％低速转矩不足时可增加滑差补偿SLP起升机构:100%运行机构: 20%带多电机速度环滤波系数SFC01.4设置（CONF）→全部（FULL）→电机控制（drC ）名称/说明推荐设置说明电机控制类型Ctt SVCV (大小车)UUC标准(大小车，锥形电机)Std 开环电压矢量控制，支持多电机并联压频比控制大小车也可以使用压频比控制滑差补偿SLP起升机构: 100%运行机构: 20%带多电机1.5设置（CONF）→全部（FULL）→故障管理（FLt ）名称/说明推荐设置说明故障复位rSt- 未分配(nO)如果需要可以从新定义其他LIX 端子外部故障EtF 未分配(nO)如果需要可以从新定义其他LIX端子如果电机控制方式为是压频比，抱闸设置如下：1.6设置（CONF）→全部（FULL）→输入/输出设置（I-O-）名称/说明推荐设置说明R2分配r2Run: 变频器运行接抱闸，如果是锥形电机不需要接1.7设置（CONF）→全部（FULL）→应用功能（FUN ）名称/说明推荐设置说明斜坡rPt-减速时间自适应brA： no 如果选“是”会导致制动电阻工作不正常。
ATV320调试参数
ATV320调试参数首先，我们来了解一些常见的调试参数：1.电机额定参数：这些参数是为了保证ATV320能够适配电机的工作要求。
包括电机额定功率、额定电压、额定电流等。
这些参数通常可以在电机的铭牌上找到。
2.加速时间和减速时间：这两个参数分别用于设置启动和停止时的加减速时间。
加速时间是指将电机转速从0加速到设定转速的时间，而减速时间是指将电机从设定转速减速到停止的时间。
3.防护等级：ATV320具有多种防护等级可供选择，如IP20、IP21、IP54等。
根据实际应用场景的要求，可以选择合适的防护等级。
4.输入电压范围：ATV320能够适配多种输入电压范围，常见的有单相220V和三相380V。
根据实际电网电压，设置合适的输入电压范围。
5.输出电压范围：ATV320输出的电压范围一般为0-电网电压。
根据实际要求和电机型号，设置合适的输出电压范围。
6.过载保护：ATV320具有过载保护功能，在设定的时间内，当电机电流超过设定值时，变频器会自动切断输出，以保护电机和设备。
以上仅是一些常见的调试参数，接下来我们将介绍如何设置这些参数。
首先，插上电源，将ATV320输入电缆连接到电网，将输出电缆连接到电机。
然后按下变频器上的"ENT"键进入主界面，使用上下方向键选择"ConF"，按下"ENT"进入配置菜单。
在配置菜单中，我们需要设置一些基本参数，如输入电压范围、输出电压范围等。
从菜单中选择"BASE"，按下"ENT"进入基础配置。
在基础配置中，可以设置输入和输出电压范围，还可以设置防护等级等。
根据实际情况，选择合适的参数进行设置。
接下来，我们需要设置电机的额定参数。
从基础配置中选择"Motor"，按下"ENT"进入电机配置。
在电机配置中，可以设置电机的额定功率、额定电压、额定电流等参数。
ATV320变频器0
Confidential Property of Schneider Electric
如何使用ATV320变频器的预设速度(多段速)功能？
> 首先说明了预设速度的数量与所需的数字输入个数的关系，然后以2个数字输入、4个预设速度为例讲 解了设置方法。找到conf-full-fun，进入pss菜单，将ps2设置为DI3，ps4设置为DI4，菜单中接下来我 们可以看到sp2、sp3、sp4的默认值，可以根据需要修改为所需频率。并解释了数字输入不同状态组 合所对应的速度值。
ATV320变频器
ATV320变频器恢复出厂设置如何操作？
> 进入conf菜单，找到fcs菜单，进入fcs，先找到fry，然后按确定键进入，选中all再按一下确定键，然 后在按一下esc键退出到fry顺时针旋转旋钮找到gfs，按确定键进入将gfs改为yes并按确定键2s即可恢 复出厂设置。
Confidential Property of Schneider Electric
ATV320变频器如何进入菜单修改参数？
Confidential Property of Schneider Electric
ATV320变频器如何实现寸动功能参数设置？
Confidential Property of Schneider Electric
参数设置步骤和代码含义如下
设置寸动端子为DI3，寸动频率为10Hz
施耐德 ATV320U07N4C 变频器 ATV320 数据表
Product data sheetCharacteristicsATV320U07N4C变频器 ATV320 - 0.75kW - 380…500V - 三项（紧凑型）主要信息产品系列ATV320产品类型变频器应用领域复杂机器变量标准版本驱动器格式紧凑型安装类型壁挂式安装通讯端口协议Modbus 串行CANopen选项卡通讯模块, CANopen 通讯模块, EtherCAT通讯模块, Profibus DP V1 通讯模块, Profinet通讯模块, 以太网Powerlink 通讯模块, Ethernet/IP 通讯模块, DeviceNet 额定电源电压 [Us]380...500 V - 15...10 %额定输出电流 2.3 A电动机功率 (kW)0.75 KW 适用 重载EMC 滤波器C2类EMC滤波器IP防护等级IP20补充信息离散量输入数量7数字量输入类型STO 安全扭矩中断, 24 V 直流, 阻抗: 1.5 kOhm DI1...DI6 逻辑输入, 24 V 直流 (30 V)DI5 可编程为脉冲输入: 0…30 kHz, 24 V 直流 (30 V)离散量输入逻辑正逻辑(源) 负逻辑 (漏)离散量输出数量3输出型式开放式集电器 DQ+ 0…1 kHz 30 V 直流 100 mA 开放式集电器 DQ- 0…1 kHz 30 V 直流 100 mA 模拟量输入数量3模拟量输入类型AI1 电压: 0...10 V 直流, 阻抗: 30 kOhm, 分辨率 10 位AI2 双极差分电压: +/- 10 V 直流, 阻抗: 30 kOhm, 分辨率 10 位AI3 电流: 0...20 mA (或 4-20 mA, x-20 mA, 20-x mA 或其他配置模式), 阻抗: 250 Ω, 分辨率 10 位模拟量输出数量1模拟量输出 型号软件-可配置电流 AQ1: 0...20 mA 阻抗 800 Ω, 分辨率 10 bits 软件-可配置电压 AQ1: 0...10 V 直流 阻抗 470 Ω, 分辨率 10 bitsT h e i n f o r m a t i o n p r o v i d e d i n t h i s d o c u m e n t a t i o n c o n t a i n s g e n e r a l d e s c r i p t i o n s a n d /o r t e c h n i c a l c h a r a c t e r i s t i c s o f t h e p e r f o r m a n c e o f t h e p r o d u c t s c o n t a i n e d h e r e i n .T h i s d o c u m e n t a t i o n i s n o t i n t e n d e d a s a s u b s t i t u t e f o r a n d i s n o t t o b e u s e d f o r d e t e r m i n i n g s u i t a b i l i t y o r r e l i a b i l i t y o f t h e s e p r o d u c t s f o r s p e c i f i c u s e r a p p l i c a t i o n s .I t i s t h e d u t y o f a n y s u c h u s e r o r i n t e g r a t o r t o p e r f o r m t h e a p p r o p r i a t e a n d c o m p l e t e r i s k a n a l y s i s , e v a l u a t i o n a n d t e s t i n g o f t h e p r o d u c t s w i t h r e s p e c t t o t h e r e l e v a n t s p e c i f i c a p p l i c a t i o n o r u s e t h e r e o f .N e i t h e r S c h n e i d e r E l e c t r i c I n d u s t r i e s S A S n o r a n y o f i t s a f f i l i a t e s o r s u b s i d i a r i e s s h a l l b e r e s p o n s i b l e o r l i a b l e f o r m i s u s e o f t h e i n f o r m a t i o n c o n t a i n e d h e r e i n .继电器输出类型可配置的继电器逻辑 R1A 1 NO 电气寿命 100000 次可配置的继电器逻辑 R1B 1NC 电气寿命 100000 次可配置的继电器逻辑 R1C可配置的继电器逻辑 R2A 1 NO 电气寿命 100000 次可配置的继电器逻辑 R2C最大开关电流继电器输出 R1A, R1B, R1C 在…上 阻性（负载） 量, cos phi = 1: 3 A 在…上 250 V AC继电器输出 R1A, R1B, R1C 在…上 阻性（负载） 量, cos phi = 1: 3 A 在…上 30 V 直流继电器输出 R1A, R1B, R1C, R2A, R2C 在…上 感性负载 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上继电器输出 R1A, R1B, R1C, R2A, R2C 在…上 感性负载 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上继电器输出 R2A, R2C 在…上 阻性（负载） 量, cos phi = 1: 5 A 在…上 250 V AC继电器输出 R2A, R2C 在…上 阻性（负载） 量, cos phi = 1: 5 A 在…上 30 V 直流最小开关电流 [Imin]继电器输出 R1A, R1B, R1C, R2A, R2C: 5 mA 在…上 24 V 直流访问方法从（站） CANopen4 quadrant operation possible True异步电机控制配置文件电压/频率比，5点无传感器磁链矢量控制标准电压/频率比无传感器磁链适量控制-节能电压/频率比，2点同步电机控制配置模式无传感器矢量控制瞬时过转矩170…200 % 标称电机转矩Maximum output frequency0.599 KHz加速和减速倾斜线性USCUS斜坡切换Acceleration/Deceleration ramp adaptationAcceleration/Deceleration automatic stop with DC injection电机滑差补偿自动 无论负载情况可调0…300 %不可用电压/频率比（2 或 5 点）开关频率 2...16 kHz 可调4...16 kHz 有额定开关频率 4 kHz制动至停止采用直流注入Brake chopper integrated True线路电流 3.6 A 在…上 380 V (重载)2.8 A 在…上 500 V (重载)最大输入电流 3.6 AMaximum output voltage500 V视在功率 2.4 KVA 在…上 500 V (重载)电网频率50...60 HzRelative symmetric network frequency tolerance5 %预期线路Isc5 KABase load current at high overload7.1 A功耗W风扇: 32.0 W 在…上 380 V,开关频率 4 kHzWith safety function Safely Limited Speed (SLS)TrueWith safety function Safe brake management (SBC/SBT)FalseWith safety function Safe Operating Stop (SOS)FalseWith safety function Safe Position (SP)FalseWith safety function Safe programmable logic FalseWith safety function Safe Speed Monitor (SSM)FalseWith safety function Safe Stop 1 (SS1)TrueWith sft fct Safe Stop 2 (SS2)FalseWith safety function Safe torque off (STO)TrueWith safety function Safely Limited Position (SLP)FalseWith safety function Safe Direction (SDI)False保护类型输入断相: 驱动输出相线和接地之间的过流: 驱动过热保护: 驱动电机各相线之间短路: 驱动热保护: 驱动宽度105.0 Mm高度142.0 Mm深度158.0 Mm净重 1.2 Kg环境操作位置垂直方向 +/- 10°产品认证CE[RETURN]ATEX[RETURN]NOM[RETURN]GOST[RETURN]EAC[RETURN]RCM[RETURN]K 标识CEATEXULCSAEACRCM符合标准IEC 61800-5-1电磁兼容性静电放电抗干扰 级别 3 符合 IEC 61000-4-2射频电磁场辐射抗扰度试验 级别 3 符合 IEC 61000-4-3抗快速瞬变 级别 4 符合 IEC 61000-4-41.2/50和8/20 µs复合波（测试） 级别 3 符合 IEC 61000-4-5抗射频场引起的传导波动 级别 3 符合 IEC 61000-4-6电压下降与断路抑制测试 符合 IEC 61000-4-11Environmental class (during operation)Class 3C3 according to IEC 60721-3-3Class 3S2 according to IEC 60721-3-3150 m/s² at 11 msMaximum acceleration under shock impact (during operation)10 m/s² at 13...200 HzMaximum acceleration under vibrational stress (during operation)Maximum deflection under vibratory load (during operation)1.5 mm at 2...13 HzPermitted relative humidity (during operation)Class 3K5 according to EN 60721-3冷却空气容量18.0 M3/H过电压类别III调节回路可调的PID调节器速度精度+/- 10 % 标称滑距 0.2 Tn 至 Tn污染等级2Ambient air transport temperature-25…70 °C环境温度-10…50 °C 无降容50…60 °C 有贮存环境温度-25…70 °C包装单位Unit Type of Package 1PCENumber of Units in Package 11Package 1 Height18.000 CmPackage 1 Width18.500 CmPackage 1 Length18.500 CmPackage 1 Weight 1.680 KgUnit Type of Package 2S06Number of Units in Package 230Package 2 Height75.000 CmPackage 2 Width60.000 CmPackage 2 Length80.000 CmPackage 2 Weight63.490 Kg可持续性产品类型Green Premium 产品REACh法规REACh 声明欧盟ROHS指令主动合规性（超出欧盟 RoHS 法定范围的产品）无汞是中国 ROHS 管理办法中国 ROHS 声明RoHS 豁免信息是环境披露产品环境文件流通资料产品使用寿命终期信息WEEE该产品必须经特定废物回收处理后弃置于欧盟市场，绝不可丢弃于垃圾桶中。
ATV320调试全参数
施耐德ATV320变频器起升(运行)机构的调试参数（英文部分，为无中文面板时对应菜单参数）主菜单（中文面板）中文面板主菜单（简易LED）标准电机频率，用自带简易LED设置时，初次会显示，之后不在此显示。
可在drc中寻找。
速度给定监视设置我的菜单出厂设置宏设置全部简单启动设置电机控制输入/输出设置基本功能参数设置：3 界面（ItF）名称/说明推荐设置说明访问等级LAC EPr: 专家权限1.变频器菜单1.2设置（C ONF）→全部（FULL）→简单启动（SIN ）名称/说明推荐设置说明宏设置 CFG 起重提升 HST 对于大小车，如果要使用压频比控制，请设为StS对于锥形电机，请设为StS，使用压频比控制。
标准电机频率 bFr 50HZ 默认电机额定功率 nPr 根据电机铭牌设定电机额定电压UnS根据电机铭牌设定电机额定电流 nCr根据电机铭牌设定电机额定频率FrS根据电机铭牌设定电机额定速度 nSP根据电机铭牌设定最大输出频率 tFr根据电机铭牌设定自整定 tUn 请求自整定YES以上参数设定准确后进行电机自整定，并请确保电机处于冷态，这样自整定的参数最为准确。
自整定状态tUS电阻已整定dOnE整定完成后显示电阻已整定,整定失败后显示NO,说明电机参数不准确,需人工修正电机参数电机热保护电流Ith 1.25~1.5倍电机额定电流加速时间ACC3S 如果需要可以从新定义，如大车可设为5S减速时间dEC3S 如果需要可以从新定义，如大车可设为5S低速频率 LSP5HZ 第一段速高速频率HSP50HZ 最高速1.3设置（CONF ）→全部（FULL）→设置（SET ）1.4设置（CONF）→全部（FULL）→电机控制（drC ）名称/说明推荐设置说明电机控制类型Ctt SVCV (大小车) UUC标准(大小车，锥形电机)Std开环电压矢量控制，支持多电机并联压频比控制大小车也可以使用压频比控制滑差补偿SLP起升机构: 100%运行机构: 20%带多电机1.5设置（CONF）→全部（FULL）→故障管理（FLt ）名称/说明推荐设置说明故障复位rSt- 未分配(nO)如果需要可以从新定义其他LIX 端子外部故障EtF 未分配(nO)如果需要可以从新定义其他LIX端子如果电机控制方式为是压频比，抱闸设置如下：1.6设置（CONF）→全部（FULL）→输入/输出设置（I-O-）名称/说明推荐设置说明R2分配r2Run: 变频器运行接抱闸，如果是锥形电机不需要接1.7设置（CONF）→全部（FULL）→应用功能（FUN ）名称/说明推荐设置说明斜坡rPt- 减速时间自适应brA： no 如果选“是”会导致制动电阻工作不正常。
atv320手册
atv320手册
ATV320是一款功能强大的变频器，广泛应用于各种工业领域。
以下是ATV320手册的简介：
ATV320变频器是一款高性能、高可靠性的变频器，具有多种功能和特点。
其采用了先进的控制算法和高效的电力电子技术，能够实现精确的速度和转矩控制，同时还可以对电机进行全面的保护和控制。
ATV320变频器的用户手册详细介绍了其各种功能和特点，包括：
1.安装和连接：介绍了ATV320变频器的安装方法和各种连接方式，包括电源、电机、控制信号等连接方式。
2.参数设置和控制功能：详细介绍了ATV320变频器的各种参数设置和控制功能，包括速度控制、转矩控制、PID控制等。
3.故障诊断和维护：提供了ATV320变频器的故障诊断和维护方法，帮助用户快速解决故障和保持良好的工作状态。
4.安全操作和维护：介绍了ATV320变频器的安全操作和维护注意事项，帮助用户正确使用和维护变频器。
此外，ATV320的用户手册还提供了丰富的实例和应用案例，帮助用户更好地理解和应用ATV320变频器的各种功能和特点。
这些案例涵盖了各种不同的应用场景，包括电机控制、自动化生产线、能源管理等领域。
通过阅读这些案例，
用户可以更好地了解ATV320变频器在不同场景下的应用和优势。
总之，ATV320的用户手册是一本全面、详细的手册，为用户提供了全面的ATV320变频器使用和操作指南。
通过阅读这本手册，用户可以更好地了解ATV320变频器的各种功能和特点，掌握正确的使用和维护方法，提高设备的工作效率和稳定性。
同时，这本手册还可以为用户提供一些有价值的参考和应用案例，帮助用户更好地应用ATV320变频器解决实际问题。
施耐德变频器参数设置
11施耐德变频器参数设置施耐德ATV32变频器参数设置一、恢复至出厂值回到出厂设置：ConF > FCS->Fry(设置成ALL)然后返回，选择CONF>FCS->GFS> yes(2S以上)只要运行一完成，GFS参数就自动变回至[NO]二、根据实际电机名牌设置以下参数CONF>FULL>SIN->代码说明设置值bFr 标准电机频率Hz 50npr 电机额定名牌功率KW 根据实际电机uns 电机铭牌额定电压V 根据实际电机ncr 电机额定铭牌电流A 根据实际电机Frs 电机额定铭牌频率Hz 根据实际电机nsp 电机额定铭牌转速rpm 根据实际电机ACC 加速时间SDec 减速时间SLSP 最小给定值时的电机频率HzHSP 最大给定值时的电机频率Hz三、对于一台电机施耐德变频器参数设置施耐德变频器参数设置 2 2 LI1：缺省 正转LI2： 缺省 反转速度给定：缺省为Fr1(AI1)四、 设定多电机模式(P220)FULL>FUN->NNC->CHN(yes)>CoF1(2套)>LI(2-6)五、 对于惯量大的变频器控制（如：垂直升降负载）设置：CONF>FULL>FUN->RPT->BRA 为NO(缺省为YES)六、 对于变频器输出端2个以上接触器控制2个以上电机设置：CONF>FULL>FLT->OPL-设置为OAC （缺省为YES ）（N(N>=2)台以上电机用N-1个热继电器作为过电流检测，还有其中一台用变频器的电子过流保护），这种控制模式必须设置电机控制类型CONF>FULL-DRC->CTT 为STD(即2点压频比：电压/频率)。
Schneider Electric ATV320D15N4C变速驱动器产品数据信息说明书
T h e i n f o r m a t i o n p r o v i d e d i n t h i s d o c u m e n t a t i o n c o n t a i n s g e n e r a l d e s c r i p t i o n s a n d /o r t e c h n i c a l c h a r a c t e r i s t i c s o f t h e p e r f o r m a n c e o f t h e p r o d u c t s c o n t a i n e d h e r e i n .T h i s d o c u m e n t a t i o n i s n o t i n t e n d e d a s a s u b s t i t u t e f o r a n d i s n o t t o b e u s e d f o r d e t e r m i n i n g s u i t a b i l i t y o r r e l i a b i l i t y o f t h e s e p r o d u c t s f o r s p e c i f i c u s e r a p p l i c a t i o n s .I t i s t h e d u t y o f a n y s u c h u s e r o r i n t e g r a t o r t o p e r f o r m t h e a p p r o p r i a t e a n d c o m p l e t e r i s k a n a l y s i s , e v a l u a t i o n a n d t e s t i n g o f t h e p r o d u c t s w i t h r e s p e c t t o t h e r e l e v a n t s p e c i f i c a p p l i c a t i o n o r u s e t h e r e o f .N e i t h e r S c h n e i d e r E l e c t r i c I n d u s t r i e s S A S n o r a n y o f i t s a f f i l i a t e s o r s u b s i d i a r i e s s h a l l b e r e s p o n s i b l e o r l i a b l e f o r m i s u s e o f t h e i n f o r m a t i o n c o n t a i n e d h e r e i n .Product data sheetCharacteristicsATV320D15N4Cvariable speed drive, ATV320, 15 kW, 380…500 V, 3 phases, compactMainRange of product Altivar Machine ATV320Product or component typeVariable speed drive Product specific application Complex machines Variant Standard version Mounting mode Wall mount Communication port protocol Modbus serial CANopenOption cardCommunication module, CANopen Communication module, EtherCATCommunication module, Profibus DP V1Communication module, ProfinetCommunication module, Ethernet Powerlink Communication module, Ethernet/IP Communication module, DeviceNet [Us] rated supply voltage380...500 V - 15...10 %Nominal output current 33.0 AMotor power kW 15.0 kW heavy dutyEMC filterClass C3 EMC filter integrated IP degree of protectionIP20ComplementaryDiscrete input number 7Discrete input typeSTO safe torque off, 24 V DC1.5 kOhm DI1...DI6 logic inputs, 24 V DC 30 V)DI5 programmable as pulse input 0…30 kHz, 24 V DC 30 V)Discrete input logic Positive logic (source)Negative logic (sink)Discrete output number 3Discrete output type Open collector DQ+ 0…1 kHz 30 V DC 100 mA Open collector DQ- 0…1 kHz 30 V DC 100 mA Analogue input number 3Analogue input typeAI1 voltage 0...10 V DC 30 kOhm 10 bitsAI2 bipolar differential voltage +/- 10 V DC 30 kOhm 10 bitsAI3 current 0...20 mA (or 4-20 mA, x-20 mA, 20-x mA or other patterns by configuration) 250 Ohm 10 bits Analogue output number 1Analogue output type Software-configurable current AQ1 0...20 mA 800 Ohm 10 bits Software-configurable voltage AQ1 0...10 V DC 470 Ohm 10 bits Relay output typeConfigurable relay logic R1A 1 NO 100000 cycles Configurable relay logic R1B 1 NC 100000 cycles Configurable relay logic R1CConfigurable relay logic R2A 1 NO 100000 cycles Configurable relay logic R2CMaximum switching currentRelay output R1A, R1B, R1C resistive, cos phi = 1 3 A 250 V AC Relay output R1A, R1B, R1C resistive, cos phi = 1 3 A 30 V DCRelay output R1A, R1B, R1C, R2A, R2C inductive, cos phi = 0.4 7 ms 2 A 250 V ACRelay output R1A, R1B, R1C, R2A, R2C inductive, cos phi = 0.4 7 ms 2 A 30 V DCRelay output R2A, R2C resistive, cos phi = 1 5 A 250 V AC Relay output R2A, R2C resistive, cos phi = 1 5 A 30 V DC Minimum switching currentRelay output R1A, R1B, R1C, R2A, R2C 5 mA 24 V DCMethod of access Slave CANopen4 quadrant operation possible TrueAsynchronous motor control profile Voltage/Frequency ratio, 5 pointsFlux vector control without sensor, standardVoltage/Frequency ratio - Energy Saving, quadratic U/fFlux vector control without sensor - Energy SavingVoltage/frequency ratio, 2 pointsSynchronous motor control profile Vector control without sensorMaximum output frequency0.599 kHzTransient overtorque170…200 % of nominal motor torqueAcceleration and deceleration ramps LinearUSCUSRamp switchingAcceleration/Deceleration ramp adaptationAcceleration/deceleration automatic stop with DC injection Motor slip compensation Automatic whatever the loadAdjustable 0...300 %Not available in voltage/frequency ratio (2 or 5 points) Switching frequency 2...16 kHz adjustable4...16 kHz with derating factorNominal switching frequency 4 kHzBraking to standstill By DC injectionBrake chopper integrated TrueLine current47.3 A 380 V heavy duty)33.3 A 500 V heavy duty)Maximum Input Current per phase47.3 AMaximum output voltage500 VApparent power28.8 kVA 500 V heavy duty)Network frequency50...60 HzRelative symmetric network frequency tolerance5 %Prospective line Isc22 kABase load current at high overload33.0 APower dissipation in W Fan 452.0 W 380 V 4 kHzWith safety function Safely Limited Speed (SLS)TrueWith safety function Safe brake management (SBC/FalseSBT)With safety function Safe Operating Stop (SOS)FalseWith safety function Safe Position (SP)FalseWith safety function Safe programmable logic FalseWith safety function Safe Speed Monitor (SSM)FalseWith safety function Safe Stop 1 (SS1)TrueWith sft fct Safe Stop 2 (SS2)FalseWith safety function Safe torque off (STO)TrueWith safety function Safely Limited Position (SLP)FalseWith safety function Safe Direction (SDI)FalseProtection type Input phase breaks driveOvercurrent between output phases and earth driveOverheating protection driveShort-circuit between motor phases driveThermal protection driveMaximum Width7.09 in (180 mm)Height12.99 in (330 mm)Depth7.80 in (198.0 mm)Net Weight15.21 lb(US) (6.9 kg)EnvironmentOperating position Vertical +/- 10 degreeProduct certifications CEATEXNOMGOSTEACRCMKCMarking CEATEXULCSAEACRCMElectromagnetic compatibility Electrostatic discharge immunity test level 3 IEC 61000-4-2Radiated radio-frequency electromagnetic field immunity test level 3 IEC61000-4-3Electrical fast transient/burst immunity test level 4 IEC 61000-4-41.2/50 µs - 8/20 µs surge immunity test level 3 IEC 61000-4-5Conducted radio-frequency immunity test level 3 IEC 61000-4-6Voltage dips and interruptions immunity test IEC 61000-4-11 Environmental class (during operation)Class 3C3 according to IEC 60721-3-3Class 3S2 according to IEC 60721-3-3Maximum acceleration under shock impact (during150 m/s² at 11 msoperation)10 m/s² at 13...200 HzMaximum acceleration under vibrational stress(during operation)1.5 mm at2...13 HzMaximum deflection under vibratory load (duringoperation)Permitted relative humidity (during operation)Class 3K5 according to EN 60721-3Volume of cooling air41211.58 Gal/hr(US) (156.0 m3/h)Overvoltage category IIIRegulation loop Adjustable PID regulatorSpeed accuracy+/- 10 % of nominal slip 0.2 Tn to TnPollution degree2Ambient air transport temperature-13…158 °F (-25…70 °C)Ambient air temperature for operation14…122 °F (-10…50 °C) without derating122…140 °F (50…60 °C) with derating factorAmbient air temperature for storage-13…158 °F (-25…70 °C)Ordering and shipping detailsCategory22148 - ATV320 (10 THRU 30 HP)Discount Schedule CP4BGTIN03606489917821Nbr. of units in pkg.1Package weight(Lbs)1 lb(US) (0.45 kg)Returnability YesCountry of origin IDPacking UnitsUnit Type of Package 1PCEPackage 1 Height8.86 in (22.5 cm)Package 1 width9.84 in (25 cm)Package 1 Length16.54 in (42 cm)Unit Type of Package 2P06Number of Units in Package 26Package 2 Weight126.77 lb(US) (57.5 kg)Package 2 Height23.62 in (60 cm)Package 2 width31.50 in (80 cm)Package 2 Length23.62 in (60 cm)Offer SustainabilitySustainable offer status Green Premium productCalifornia proposition 65WARNING: This product can expose you to chemicals including: Lead andlead compounds, which is known to the State of California to cause cancerand birth defects or other reproductive harm. For more information go toREACh Regulation REACh DeclarationEU RoHS Directive Pro-active compliance (Product out of EU RoHS legal scope)EU RoHSDeclarationMercury free YesRoHS exemption information YesChina RoHS Regulation China RoHS DeclarationEnvironmental Disclosure Product Environmental ProfileCircularity Profile End Of Life InformationWEEE The product must be disposed on European Union markets following specificwaste collection and never end up in rubbish bins.Upgradeability Upgraded Components AvailableDimensions DrawingsRight and Front Views without EMC PlateRight and Front Views with EMC PlateMounting and ClearanceMounting TypesMounting Type A: Individual with Ventilation CoverOnly Possible at Ambient Temperature Less or Equal to 50 °C (122 °F) Mounting Type B: Side by Side, Ventilation Cover RemovedMounting Type C: Individual, Ventilation Cover RemovedFor Operation at Ambient Temperature Above 50 °C (122 °F)Connections and SchemaConnection Diagrams Diagram with Line ContactorConnection diagrams conforming to standards ISO13849 category 1 and IEC/EN 61508 capacity SIL1, stopping category 0 in accordancewith standard IEC/EN 60204-1.(1)Line choke (if used)(2)Fault relay contacts, for remote signaling of drive statusDiagram with Switch DisconnectConnection diagrams conforming to standards EN 954-1 category 1 and IEC/EN 61508 capacity SIL1, stopping category 0 in accordancewith standard IEC/EN 60204-1.(1)Line choke (if used)(2)Fault relay contacts, for remote signaling of drive statusControl Connection Diagram in Source Mode(1)Analog output(2)Analog inputs(3)Reference potentiometer (10 kOhm maxi)(4)Digital inputsDigital Inputs WiringThe logic input switch (SW1) is used to adapt the operation of the logic inputs to the technology of the programmable controller outputs.Switch SW1 set to “Source” position and use of the output power supply for the DIs.Switch SW1 set to “Source” position and use of an external power supply for the DIs.Switch SW1 set to “Sink Int” position and use of the output power supply for the DIs.Switch SW1 set to “Sink Ext” position and use of an external power supply for the DIs.Product data sheetPerformance CurvesATV320D15N4CDerating Curves40 °C (104 °F) - Mounting type A and B 50 °C (122 °F) - Mounting type A and B In :Nominal Drive Current SF :Switching Frequency。
施耐德变频器参数设置
施耐德变频器参数设置通过按键操作可以设置、调整并保存参数，下面举例说明：假设需要设置SET菜单中的ACC参数，在rdY状态（显示rdY）下，按“上（下）箭头”按键找到SET菜单（显示SEt）；按“ENT”按键进入，按“上（下）箭头”按键找到ACC参数（显示ACC）；按“ENT”按键进入ACC参数的设置，显示“15.0”（出厂设置或之前被设置过的值）；按“上（下）箭头”按键修改数值，将其改为想要设置的值（比如需要改为26.0）；按“ENT”按键，保存修改过的参数值，屏幕闪烁一次表示保存成功；按“ESC”按键退回到ACC参数（显示ACC）；按“ESC”按键退回到SET菜单（显示SEt）；按“ESC”按键退回到准备状态（显示rdY）。
其他参数的设置可参照这个流程。
具体可设置的参数内容和设置方法请参阅产品 ATV61用户手册。
对于常规应用，变频器设置步骤一般为：1、宏配置2、设置电机铭牌数据3、电机自整定（自学习）4、设置保护类参数5、根据控制要求定义逻辑端子6、根据工艺或负载要求设置通用参数7、试运行，根据运行情况调整变频器控制参数下面对上述步骤进行详细讲解。
1、宏配置：针对不同负载的控制要求，施耐德变频器预先定义了宏配置，定义了I/O端子的初始功能。
ATV61出厂宏配置为“泵和风机”，I/O配置如下：更改宏配置，可在“1.1简单启动菜单”下修改。
如有需要，也可以单独重新配置端子定义，此时的宏配置为用户定制宏。
2、设置电机铭牌数据在“1.1简单设置”或“1.4电机控制”菜单中设置有关电机的名牌数据：额定电压、额定频率、额定电流、额定转速、功率因数等。
3、电机自整定（自学习）设置好电机铭牌数据后，可以对电机进行自整定（自学习）。
具体操作为：进入“1.1简单设置”或“1.4电机控制”菜单，进入自整定（tUn）参数，选中“请求自整定（YES）”，按“ENT”按键，变频器自动对电机进行自整定。
如果自整定成功，屏幕显示“电阻已整定（done）”，否则显示“no”。
ATV320调试参数
ATV320调试参数ATV320是施耐德电气公司生产的一款变频器产品，用于控制三相异步电动机的运转。
在进行ATV320调试参数时，需要根据具体的应用需求和电机特性进行设置。
以下是一份详细的ATV320调试参数指南，包含了常用的参数设置和基本调试步骤。
1.基本参数设置：a.UL-FR：设置频率转换器的电源供应类型，根据实际情况选择。
b.FLT-FL：设置频率转换器过载保护功能。
c.IPL-乔普：设置频率转换器开机方式，可选择直接启动或通过外部按钮启动。
d.F111-SS：设置基本转速选择开关的状态。
2.返馈参数设置：a.CTT：设置控制方式，可选择速度或扭矩控制。
b.GP-选择：根据实际需求选择速度或位置反馈。
3.电机参数设置：a.FR-FRD：设置变频器的最大输出频率。
b.G1-FLT：设置电机的额定频率。
c.nCr-LEC：设置电机的额定电流。
d.nSP-SPD设置电机的额定转速。
4.控制参数设置：a.ACC设置加速时间。
b.DEC设置减速时间。
c.LSP设置低速频率。
d.HSP设置高速频率。
5.保护参数设置：a.OLF：设置过负载保护功能。
b. Stt-确定故障设置。
c.nSP-过流：设置过流保护。
d.PtL-固定：设置平滑函数。
6.其他参数设置：a.TCC：设置转矩控制时的转矩曲线。
b.ULP-禁用：设置下降PWM频率。
以上参数仅为常用的设置，具体的参数设置还需根据应用需求进行调试。
在进行ATV320调试参数时，建议根据实际情况选择默认值并逐步调整。
1.配置主控参数：根据实际需求设置UL-FR、FLT-FL、IPL-乔普、F111-SS等基本参数。
2.设置返馈参数：根据控制需求选择CTT、GP-选择等返馈参数。
3.配置电机参数：根据电机特性设置FR-FRD、G1-FLT、nCr-LEC、nSP-SPD等电机参数。
4.调整控制参数：根据需要设置ACC、DEC、LSP、HSP等控制参数，以达到理想的运行效果。
施耐德变频器参数设置教程
施耐德变频器参数设置教程1. 引言变频器是一种电力调节设备，通过调节电源频率来控制电机转速。
施耐德变频器作为一种常用的变频器品牌，由于其稳定性和易用性而受到广泛应用。
本文将介绍施耐德变频器的参数设置方法，帮助用户正确配置变频器以实现所需的功能。
2. 变频器参数设置步骤请按照以下步骤进行施耐德变频器参数设置：步骤1：进入菜单界面将变频器接通电源，并确保电源正常。
然后按下变频器面板上的“菜单”按钮进入菜单界面。
步骤2：选择基本参数设置在菜单界面中，使用上下方向键选择“基本参数设置”选项，然后按下“确认”按钮进入基本参数设置界面。
步骤3：配置电机参数在基本参数设置界面中，使用方向键选择“电机参数设置”选项，然后按下“确认”按钮进入电机参数设置界面。
步骤4：设置电机额定功率和额定电流在电机参数设置界面中，使用方向键选择“额定功率”选项，然后按下“编辑”按钮开始设置电机的额定功率。
根据实际情况选择合适的功率数值，并按下“确认”按钮进行确认。
同样的步骤设置电机的额定电流。
步骤5：配置速度控制参数在基本参数设置界面中，使用方向键选择“速度控制参数”选项，然后按下“确认”按钮进入速度控制参数设置界面。
步骤6：设置运行频率和最大频率在速度控制参数设置界面中，使用方向键选择“运行频率”选项，然后按下“编辑”按钮开始设置变频器的运行频率。
根据需要选择适当的频率数值，并按下“确认”按钮进行确认。
同样的步骤设置变频器的最大频率。
步骤7：配置其他参数根据实际需求，可以在基本参数设置界面中配置其他参数，例如过载保护、过压保护等。
选择相应的选项并进行设置。
步骤8：保存参数设置完成所有参数设置后，返回到基本参数设置界面，并选择“保存参数设置”选项，按下“确认”按钮保存设置。
3. 参数设置注意事项在进行施耐德变频器参数设置时，需要注意以下事项：•确保变频器和电机的额定参数正确配置，以保证系统稳定运行。
•注意审慎设置变频器的运行频率和最大频率，过高的频率可能导致电机过载或损坏。
ATV320调试参数
施耐德ATV320变频器起升（运行）机构的调试参数（英文部分，为无中文面板时对应菜单参数）主菜单（中文面板）在图形显示终端首次通电时用户必猱透择斯需语言」圏形显示罐端苜次通电后叫屏睪显丽.遴择悟宫幷按ENT确认*中文面板ENTSchneiderElectricAIV32HU15M2 15kW/2HP 220VSingleConfig, n ” 0 然JB就会出现娈频器额定值的洋细厲患,以后逋电RDY Term 0.0 Hr 0.0 A 话问尊IB 一Iwi-柿硅忸帳J a&iRw銮規蚁SR SchneiderElectricATV32HU15M21SKW/3HP220VSin^eConflg.ni9 0>通电后的屛稱显示ENT3秒后目动切换到口変频游单］車单、选擇菜单并攪EHT.10^W秒后目动切極到监视屈荊.主菜单（简易LED ） 标准电机频率，用自带简易寻找。
速度给定监视设置LED 设置时，初次会显示，之后不在此显示。
可在 drc 中我的菜单 岀厂设置宏设置OOOO简单启动 设置电机控制输入/输岀设置基本功能参数设置:3界面（ItF ）从・tF -菜单进入EHT1.变频器菜单1.2设置（8NF匚。
门匸■）全部（FULL F匕L匸）简单启动（SIN ）1.3设置（CONF ）全部（FULL卜〜L）设置（SET ）1.4设置（CONF ）全部（FULL卜匕L【）电机控制（drC白）1.5设置（CONF ）全部（FULL卜匕L】）故障管理（FLt ）如果电机控制方式为是压频比，抱闸设置如下：1.6设置（CONF ）全部（FUL L F口；一°）输入/输出设置（I-O-）1.7设置(CONF ) 全部(FUL L FHI L) 应用功能(FUN )开环大多2HZ b E n左右制动器闭合时间bE bETt0.5S 液压制动器，0.3S 电磁制动器（设置时 间偏短时制动器未抱紧变频器就关断，机构可 能会溜钩或滑动；设置时间偏长时制动器已抱 紧变频器仍有力矩输出，电流冲击加大）1.8监视（MON-）可以监控变频器I/O 点及其他数据的当前值4位7段码对应LI9到PR 的值，详见编程手册 P521.9设置（CONF 出厂设置（FCS名称/说明 推荐设置 说明 设置源选择FCS1 Inl 宏设置 源为出厂值 参数组列表Fry- ALL 全部 也可以选择部分参数回到岀厂设置GFS-Yes名称/说明输入/输出（I/O ）映像IOn-推荐设置 LIS1说明状态1伏态0LIS2 4位7段码对应LI1到LI8的值，详见编程手册 P52 可以用来显示谟辑输人的状壷（轻示段好配，高低=0）U1 LI2 LI3 LI4 LI5 U6上述实例；LI1和LIG 狀蛊为1； 112到LI5狀壶为①ATV320«L B ATV320«・w«CSW 1 Source Sink ext.SW2R2AR2CSTOP24DQ+DQ-DI5DI4DI3DI2DM000000000IG00 R1A R1B R1CCOMAQ1COMAI3AI210VAI1COM+24Sink ext.DI6 PTC Sink int. SourceSW2 SW1◎◎◎◎◎◎10V AI1 COM AI2 AI3 CO M| |R1A R1B R1C|R2A R2C|巨巨巨目旦巨巨［巨巨巨目巨+24 DM DI2 DI3 DI4 DI5（DI6）STO P24-o •••注：Dlx=L X DQx= L o XAQ1 = Ho /DQ- DQ* PERJ45。
ATV320变频器安装和调试手册说明书
Getting Started With ATV320Download the manualsYou must have detailed information to be able to carry out the installation and commissioning.This information can be found in the following manuals that can be downloaded on .- The ATV320 Installation manual (NVE41289)- The ATV320 Programming manual (NVE41295)Electrical equipment should be installed, operated, serviced, and maintained only by qualified personnel. No responsibility is assumed by Schneider Electric for any consequences arising out of the use of this material.Information below is designed to use single drive connected to single asynchronous motor with a motor cable length less than 50m (164ft). Verify your cables before connecting the drive with motor (length, power, shielded or unshielded).Verify the delivery of the driveVerify The Supply Mains Compatibility•Verify that the supply mains is compatible with the supply range of the drive. Line voltage _______ Volts Drive voltage range _______ VoltsDrive range: ATV320ppp M2p = 200V single phase, ATV320ppp M3C = 200V three-phase, ATV320ppp N4p = 400V three-phase,ATV320ppp S6C = 600V three-phaseNVE217630412•Unpack the drive and verify that it has not been damaged.Damaged products or accessories may cause electric shock or unanticipated equipment operation.Contact your local Schneider Electric sales office if you detect any damage whatsoever.•Verify that the drive catalog number printed on the label is the same as that on the delivery note corresponding to the purchase order.•Write the drive Model Reference: ____________________ and Serial Number: _______________________•For ATV320U pp M2B, U0p N4B, U1p N4B, U22N4B...U30N4B, remove the output connector from the packaging and verify that it has not been damaged.1.5kW-3HP-380/480V3Mount The Drive VerticallyFor a surrounding air temperature up to 40 °C (104°F) up to 4 kHz.See the ATV320 Installation manual (NVE41289) for other mounting and thermal conditions.Connect The Drive: Power•Connect the drive to the ground.•Verify circuit breaker rating or fuse rating (see SCCR annex NVE21777)•Verify that the nominal motor voltage is compatible with the drive voltage. Nominal motor voltage ______volts.•Connect the drive to the motor.•Connect the drive to the supply mains.4(1)Minimum value corresponding to thermal contrainst.(2)On ATV320U pp M2B and ATV320ppp N4B (book form factor), a 150mm (5.9in)clearance may help to connect the ground.Catalog Numbera (1)ATV320U pp M2B (2)50 mm (2 in.)ATV320U pp M2C ATV320ppp M3C ATV320ppp N4p (2)ATV320ppp S6C ATV320ppppp W(S)100 mm (4 in.)51 ... 1.5 N·m 8.9 ... 13.3 lb.in1.2 ... 1.5 N·m 10.6 ... 13.3 lb.in0.8 ... 5 N·m 7.1 ... 44.2 lb.in0.6 ... 0.8 N ·m 5.3 ... 7.1 l b .i n200/240 V380/500 V525/600 V200/240 VORAsynchronous motorATV320U pp M2B ATV320ppp N4BATV320U pp M2p ATV320ppp M3C ATV320U pp N4p ATV320ppp S6C ATV320ppppp W(S)ORORConnect The Drive: Control by External Reference (Fr1= Ai1)Apply power to the drive•Ensure that used digital Inputs are not active (DI1, DI2 see step diagram above).•Apply power to the drive.•At first power up, the drive displays bFr , in the menu SIM- [SIMPLY START]Set motor parameters for asynchronous motor (3)• Refer to the motor Nameplate for the following parameters settings .(3)for synchronous motor, consult the ATV320 Programming manual (NVE41295) on .Set basic parametersStart the motor•Switch on DI1 (forward) or DI2 (reverse).•Use the potentiometer on AI1 to set the reference frequency, adjustable from LSP [Low speed] to HSP [High speed].Code DescriptionFactory setting Customer settingConF > FULL >SIM -[SIMPLY START]bFr [Standard mot. freq]:Standard motor frequency (Hz)50.0nPr [Rated motor power]:Nominal motor power on motor nameplate (KW) drive rating UnS[Rated motor volt.]:Nominal motor voltage on motor nameplate (V)drive rating nCr [Rated mot. current]:Nominal motor current on motor nameplate (A)drive rating FrS [Rated motor freq.]:Nominal motor frequency on motor nameplate (Hz)50.0nSP [Rated motor speed]:Nominal motor speed on motor nameplate (rpm)drive rating ItH[Mot. therm. current]:Motor thermal monitoring current (A)drive ratingCode DescriptionFactory setting Customer settingConF > FULL >SIM -[SIMPLY START]ACC[Acceleration]:Acceleration time (s) 3.0dEC [Deceleration]:Deceleration time (s) 3.0LSP [Low speed]:Motor frequency at minimum reference (Hz)0.0HSP[High speed]:Motor frequency at maximum reference (Hz)50.06•Connect the speed reference:•Connect the command:Control command 2-wire: Parameter tCC = 2CDI1: forward DI2: reversePotentiometer SZ1RV1202 (2.2 kΩ)or similar (10 kΩ maximum)768910Menus structureA dash appears after menu codes to differentiate them from parameter codes. Example: [SIMPLY START]SIM-, tCC parameter.Value LED illuminatedRefer to the ATV320 Programming manual for comprehensive menu descriptions and troubleshooting explanations.。
