超高强度钢板冲压件热成形工艺
超高强度钢板冲压件热成形工艺Company number：【0089WT-8898YT-W8CCB-BUUT-202108】.生产侵侵。
超高强度钢板冲压件热成形工艺热成形技术是近年来出现的一项专门用于生产汽车高强度钢板冲压件的先进制造技术。
本文介绍了该技术的原理,讨论了材料,工艺参数.模具等热成形工艺的主要影响因素,完成了汽车典型件热成形工艺试验试制。
获得了合格的成形件。
检测结果表明。
成形件的微观组织为理想的条状马氏体,其抗拉强度.硬度等性能指标满足生产要求。
1前言在降低油耗、减少排放的诸多措施中.减轻车重的效果最为明显.车重减轻10%.可节省燃油 3%一7%,因此塑料.铝合金.高强度钢板等替代材料在车辆制造中开始使用。
其中,高强度钢板可以通过减小板厚或者截面尺寸等方式减轻零件质量.在实现车辆轻量化和提高安全性方面比其他材料有明显优势,可以同时满足实现轻量化和提高安全性的要求,因此其在汽车领域内的应用越来越广泛。
热成形技术是近年来出现的一项专门用于成形高强度钢板冲压件的新技术,该项技术以板料在红热状态下冲压成形并同时在模具内被冷却淬火为特征.可以成形强度高达1500MPa的冲压件,广泛用于车门防撞梁.前后保险杠等保安件以及A柱,B柱.C柱.中通道等车体结构件的生产。
由于具有减轻质量和提高安全性的双重优势,目前.这一技术在德国.美国等工业发达国家发展迅速.并开发出商品化的高强钢热冲压件生产线.高强钢热冲压件在车辆生产中应用也很 .一吉林大学材料学院谷诤巍姜超●机械科学研究总院先进制造技术研究中心单忠德徐虹广泛。
国内汽车业对该项技术也十分认同,并有少数几个单位从国外耗巨资引入了相关技术与生产线, 为一汽-大众等汽车制造公司的部分车型配套热冲压件,关于该项技术的研究工作也已经开始。
本文阐述了热冲压成形工艺原理,对典型冲压件的热冲压成形工艺进行试验研究。
2热冲压成形工艺原理热成形工艺原理如图 1。
首先把常温下强度为500-600MPa的高强度硼合金钢板加热蛩J880-950℃.使之均匀奥氏体化. 然后送入内部带有冷却系统的模具内冲压成形.之后保压快速冷却淬火.使奥氏体转变成马氏体.成形件因而得到强化硬化.强度大幅度提高。
热冲压成形技术
热冲压成型工艺
有镀层钢板
坯料被加热后，直接送至闭式模具内进行冲压成形和淬火，然后进行冷却、切边冲孔（或激 光切割）、表面清理等后续工艺
热冲压成型设备和模具
主要包括开卷机、冲裁压力机（激光下料机）、板料送进装置、加热炉、上料装置、压力机、 模具、下料装置、激光切边器和喷沙装置等。其中关键设备主要包括液压机、加热炉及热冲压 模具等。
硬度： HV10/HV30须在400～520之间。
金相组织： 板条状马氏体，总脱碳层深度不得超过0.1mm。
尺寸精度： 满足汽车厂规定的切边精度和装配精度要求。
碰撞试验： 不允许产生碰撞开裂。
车路试： 满足规定的疲劳强度。
可提供热成形钢的公司
宝钢可供规格
热冲压成形的优势有哪些
实现车身轻量化的有效途径
有效提高零件的表面硬度及其耐 磨性 增加高强板使用率，提高车型的 碰撞性能
车身加强板数量减少，车身开发 设计难度降低。
改善高强板的零件成形性，降低 压机吨位要求
降低车身开发成本
热冲压成形零件分布
热成型工艺
热冲压的关键工艺过程是加热、冲压、保压和冷却。加热过程直接影响到高强度钢板的冲压性 能，冲压过程中伴随的淬火则对零件强度的硬化起到决定性的作用。
加热炉பைடு நூலகம்
多层箱式炉 这类炉子灵活、节能、使用方便、占地面积小，但对炉门的开 闭机构和工件传输的自动化水平要求较高，适合于多品种、小 批量生产。对某些零件，在工艺和设备调试稳定的条件下，也 可以大批量生产。
辊道式炉子 这类炉子投资大，占地面积大，如生产铝硅镀层板，高温状态下 辊子粘附镀层的可能性较大，影响辊子的寿命，工件的粘附会导 致工件在炉子中跑偏。炉子适合于裸板大批量生产，是否适合于 镀锌板也有待试验。工件在这类炉子上传输比较简单，自动化部 分投资小，工件出炉到压机的传输时间短，冲压成形温度容易控 制。
热冲压成型工艺流程 预热处理 冲压成形
热冲压成型工艺流程预热处理冲压成形
热冲压成型工艺流程主要包括以下步骤：
1. 预热处理：首先，将需要加工的钢板进行预热处理。
预热温度通常控制在800℃\~950℃之间，以保证钢板的均匀加热和塑性变形。
同时，为了防止钢板在加热过程中氧化，需要采用保护气体或真空加热方式。
2. 冲压成形：将预热的钢板放入冲压模具中，通过冲压机施加压力进行成型。
冲压过程中需控制好压力、速度和时间等参数，以保证钢板的塑性变形和模具的完好无损。
同时，为了确保成品的精度和质量，需要对冲压过程中的压力、速度和时间等参数进行实时监控和调整。
在热冲压成形过程中，钢板在加热和冷却的过程中会发生相变硬化，从而提高其强度和韧性。
这种技术也被称为“冲压硬化”技术。
经过热冲压成形后的钢板，其强度可以大幅提高，例如从初始的500\~600MPa提高到1500MPa，同时零件的硬度也可以达到50HRC。
但需要注意的是，热冲压成形后的钢板伸长率会有所下降。
此外，完成冲压加工后，还需要对板材进行回火处理，以消除加工过程中的残余应力，并提高板材的韧性和可塑性。
最后，还需要对成型件进行后处理，包括去毛刺、打磨、修整等操作，以及可能的涂装或喷涂处理，以确保成品的表面质量和尺寸精度符合要求。
总的来说，热冲压成型工艺流程是一个复杂而精细的过程，需要严格控制各个环节的参数和操作，以保证最终产品的质量和性能。
热冲压成型概述
分块式冷却 水道
事先对模具进行分块， 然后对每个模具分块分 别开设纵向进出水道和 横向冷却水道，相邻分 块之间用堵塞堵住水道 端头孔，从而每个模具 分块内冷却水从进水道 进、从出水道出，各自 有独立的冷却水道，分
总结
通过以上论述我们初步了解 了高强钢热冲压成型的基本 知识，包括热冲压成型的总 体介绍，热冲压成型的所需 设备以及热冲压成型工艺的 基本过程进行了介绍。其次 再对热冲压成型的模具设计 进行介绍，其中包括模具的
热冲压工艺流程示意图
卷材 下料热冲压工加艺热示意传图送
冲压并 迅速冷却
高强钢热冲压成型的模具设计
板 式 热 成 型 模 具 整 体 结 构
1.上垫板2.上垫脚3.上模座4.导 向结构5.下模座6.下垫脚7.下垫
高强钢热冲压成型的模具设计
模具的工作部件是与零件直接接触的 部件，其作用不仅仅冲压零件成型，还起 到对零件冷却淬火的作用。因此工作部件 由回要件热是都求变(1证于弹因与成热提冲复)在在微素模形模成出压杂模这高小是具模具形了的剧具种温，减表具的模比过烈的作下因小面工设具较程的工的用零此零紧作计的高涉相作冷下件在件密部必核的及互部却零如的设的接件须心要到作件性件下流计流触的符部求零用直能表:动型动，必合件。件，接。面性面阻以须冲，设和因与的能时力期具压对计模此零精优考，达有时设准具设件度异虑并到合的计则的计接要以的使优理精和可应时触求及主零异的度材概力要。;要料括应保
械加工的限制只能适用于长度不大形状不 分成易于机械加工尺寸的模具分块。然后再对每个分块 钻孔开设出冷却水道。相邻两个分块的相邻端面的冷却 复杂的模具 水孔需要对接上，然后用密封圈密封，才能保证冷却水 从前一个分块顺利流到下一个分块;或者相邻分块的相 邻端面分别开设水槽，连通端面上所有冷却水道孔，然 后两个分块的水槽对接，再用密封圈密封，也能实现冷 却水从前一个分块流到下一个分块，进而贯穿整个

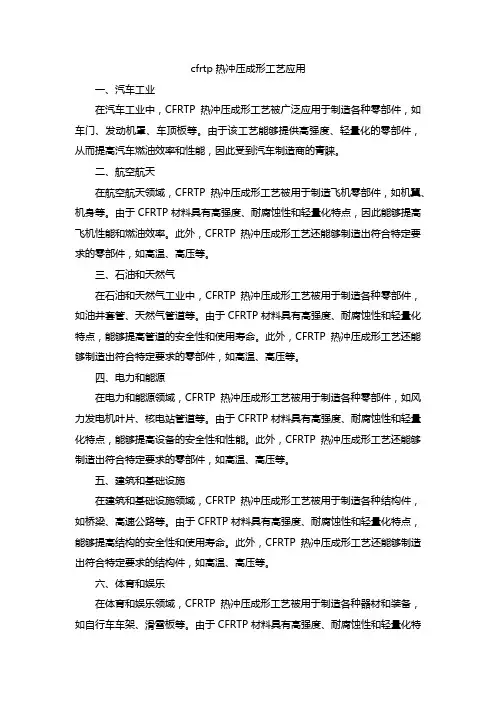

cfrtp热冲压成形工艺应用
cfrtp热冲压成形工艺应用一、汽车工业在汽车工业中，CFRTP热冲压成形工艺被广泛应用于制造各种零部件，如车门、发动机罩、车顶板等。
由于该工艺能够提供高强度、轻量化的零部件，从而提高汽车燃油效率和性能，因此受到汽车制造商的青睐。
二、航空航天在航空航天领域，CFRTP热冲压成形工艺被用于制造飞机零部件，如机翼、机身等。
由于CFRTP材料具有高强度、耐腐蚀性和轻量化特点，因此能够提高飞机性能和燃油效率。
此外，CFRTP热冲压成形工艺还能够制造出符合特定要求的零部件，如高温、高压等。
三、石油和天然气在石油和天然气工业中，CFRTP热冲压成形工艺被用于制造各种零部件，如油井套管、天然气管道等。
由于CFRTP材料具有高强度、耐腐蚀性和轻量化特点，能够提高管道的安全性和使用寿命。
此外，CFRTP热冲压成形工艺还能够制造出符合特定要求的零部件，如高温、高压等。
四、电力和能源在电力和能源领域，CFRTP热冲压成形工艺被用于制造各种零部件，如风力发电机叶片、核电站管道等。
由于CFRTP材料具有高强度、耐腐蚀性和轻量化特点，能够提高设备的安全性和性能。
此外，CFRTP热冲压成形工艺还能够制造出符合特定要求的零部件，如高温、高压等。
五、建筑和基础设施在建筑和基础设施领域，CFRTP热冲压成形工艺被用于制造各种结构件，如桥梁、高速公路等。
由于CFRTP材料具有高强度、耐腐蚀性和轻量化特点，能够提高结构的安全性和使用寿命。
此外，CFRTP热冲压成形工艺还能够制造出符合特定要求的结构件，如高温、高压等。
六、体育和娱乐在体育和娱乐领域，CFRTP热冲压成形工艺被用于制造各种器材和装备，如自行车车架、滑雪板等。
由于CFRTP材料具有高强度、耐腐蚀性和轻量化特点，能够提高器材和装备的性能和安全性。
此外，CFRTP热冲压成形工艺还能够制造出符合特定要求的器材和装备，如高温、高压等。
七、医疗器械在医疗器械领域，CFRTP热冲压成形工艺被用于制造各种零部件和器材，如人工关节、牙科器械等。
汽车工业中热冲压成形工艺的应用

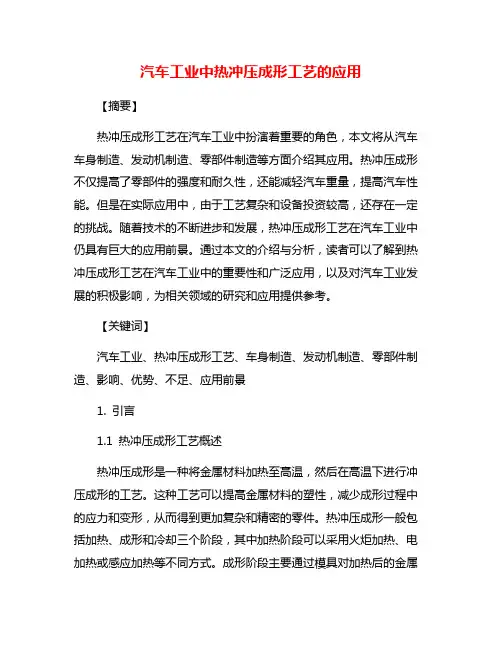

汽车工业中热冲压成形工艺的应用【摘要】热冲压成形工艺在汽车工业中扮演着重要的角色，本文将从汽车车身制造、发动机制造、零部件制造等方面介绍其应用。
热冲压成形不仅提高了零部件的强度和耐久性，还能减轻汽车重量，提高汽车性能。
但是在实际应用中，由于工艺复杂和设备投资较高，还存在一定的挑战。
随着技术的不断进步和发展，热冲压成形工艺在汽车工业中仍具有巨大的应用前景。
通过本文的介绍与分析，读者可以了解到热冲压成形工艺在汽车工业中的重要性和广泛应用，以及对汽车工业发展的积极影响，为相关领域的研究和应用提供参考。
【关键词】汽车工业、热冲压成形工艺、车身制造、发动机制造、零部件制造、影响、优势、不足、应用前景1. 引言1.1 热冲压成形工艺概述热冲压成形是一种将金属材料加热至高温，然后在高温下进行冲压成形的工艺。
这种工艺可以提高金属材料的塑性，减少成形过程中的应力和变形，从而得到更加复杂和精密的零件。
热冲压成形一般包括加热、成形和冷却三个阶段，其中加热阶段可以采用火炬加热、电加热或感应加热等不同方式。
成形阶段主要通过模具对加热后的金属材料进行形状调整，而冷却阶段则是将成形后的零件迅速冷却至室温，固定其形状。
热冲压成形工艺具有成形速度快、成形精度高、表面质量好等优点，特别适用于生产复杂形状、高精度要求的汽车零部件。
热冲压成形还可以有效提高金属材料的强度和硬度，延长零件的使用寿命。
在汽车工业中，热冲压成形已经成为一项重要的制造工艺，广泛应用于车身、发动机和各种零部件的制造中，为汽车工业的发展提供了强大的支撑。
2. 正文2.1 热冲压成形在汽车车身制造中的应用热冲压成形技术在汽车车身制造中具有重要的应用价值。
通过热冲压成形，可以实现复杂形状的零部件生产，并提高零部件的强度和耐磨性。
在汽车车身制造中，热冲压成形可以用于生产车门、车轮罩、车顶等车身部件。
热冲压成形可以实现对车身零部件的精确成形。
传统的冲压工艺往往无法满足对复杂形状的要求，而热冲压成形技术可以通过加热金属材料，使其更加易于成形，从而实现对复杂形状的零部件的生产。
高强钢热冲压成型工艺流程 预热处理 冲压成形 淬火
高强钢热冲压成型工艺流程预热处理冲压成形淬火高强钢热冲压成型工艺流程主要包括以下三个阶段：
1.预热处理：首先，将高强钢板材加热至900摄氏度以上，然后在加热炉中保温
5-8分钟，使板料均匀奥氏体化。
这个阶段的目的是获得均匀奥氏体化的高强钢板料，以便进行后续的冲压成形。
2.冲压成形：将预热处理后的板料从加热炉中运送到模具内，进行高速成形的液
压机快速成形。
在成形过程中，板料的温度需要保持在马氏体转变温度以上的奥氏体区，以保证板料有良好的成形性和最终的机械性能。
3.淬火：在冲压成形结束后，进行保压和淬火处理。
这个阶段的目的是使成形件
得到强化，通过淬火使奥氏体转变为马氏体，提高零件的强度和硬度。
此外，根据具体的材料和工艺要求，可能还需要进行去氧化皮、激光切边冲孔、涂油防锈处理等后续操作。
高强钢热冲压成型工艺是一种先进的制造技术，广泛应用于汽车、航空航天等领域，可以提高零件的强度和安全性，同时实现零件的轻量化。
高强钢热冲压成形工艺及装备
高强钢热冲压成形工艺及装备摘要：高强钢热成形技术逐渐在制造业领域得到推广应用，国内外学者也认识到，制造业零部件的安全性能与其力学性能的分布存在着相对应的关系，也就是同一个零件在不同的区域需要不同的力学性能来提高零件的整体安全性能。
关键词：高强钢热冲压成形工艺；装备；前言：轻量化技术是实现制造业节能减排的关键技术之一，而高强钢热冲压成形技术在保证制造业安全性的同时较大幅度实现轻量化。
热冲压成形条件下材料塑性和成形性好，成形载荷大幅下降，能一次成形复杂冲压件并消除回弹影响，提高零件精度。
一、高强钢热冲压成形工艺1.不同的冷却速率。
通过控制零件局部区域的冷却速率和相变路径也是获取高强钢热成形零件的一种重要方式，当冷却速率高时，奥氏体组织将转变为高强度低塑性的马氏体组织，当冷却速率降低时，奥氏体组织将转变为低强度高塑性的贝氏体和珠光体铁素体组织。
研究发现，当零件冷却率高于27 ℃℃/s 时，将会转变成完全的马氏体组织，而当低于这一数值时，则会转变成低强度的贝氏体和铁素体珠光体组织。
实现零件不同区域不同冷却速率的方法主要有不同温度的分块模具不同热物性能的分块模具以及模具坯料表面接触状况控制等方式。
通过改变模具与坯料的局部接触状况同样可以获得高强钢TTP热成形零件，坯料与模具之间间隙越大，坯料冷却速率越低，坯料与模具之间压强越大，则冷却速率越高，研究了坯料与模具之间的间隙对于零件晶粒结构和硬度的影响，当间隙值从0mm到2mm之间变化时，零件的显微硬度由471HV降低到195HV，当坯料与模具之间的间隙值为2mm时，零件冷却速率为8℃/s，贝氏体和铁素体/珠光体含量增加。
通过在模具上开槽的方法获得了特定强度分布的高强钢热成形零件。
2.回火后处理。
对于已经完全淬火硬化的高强钢热成形零件，在局部区域进行回火也可获得高强钢TTP热成形零件。
研究了回火对于碰撞性能的影响并通过落锤实验证实了回火能增加零件的碰撞性能，通过回火处理可以更加自由定义回火区域，并且独立于整个热成形工艺。
热成型关键技术-全工艺讲解
3、热冲压装备技术
上料夹持器（Grippers）
③ 上料自动化设备
3、热冲压装备技术
上料夹持器（Grippers）
③ 上料自动化设备
配置气刀以在冲压之前清除模具上的氧化皮！
3、热冲压装备技术
④ 压机
3、热冲压装备技术
④ 压机
技术要求及其特点：
1 快速合模、成形； 2 保压淬火； 3 备有过程监控（特别是温度）； 4 自润滑材料； 5 高速液压机（兼顾一般液压机和机械压力机的优点）。 6 吨位相对较小，常用吨位800吨－1200吨。
3、热冲压装备技术
④ 压机
3、热冲压装备技术
④ 压机
采用蓄力器来提高冲压速度
3、热冲压装备技术
④ 压机
3、热冲压装备技术
④ 压机
温度检测
3、热冲压装备技术
• Minimum of leakage • Efficient oil cleaning and
cooling system • Hydraulic unit away from
目前业内更多地是采用减薄率 分析热冲压成形性！
HOT FORMING
1、热冲压零件/小总成协同设计
热冲压零件协同设计－关键要素
关键技术参数输入 不同温度、不同应变速度下的应变曲线
HOT FORMING 1、热冲压零件/小总成协同设计
热冲压零件协同设计－关键要素
CAE仿真分析、成形性评估和外形改进
优化碰撞建技术 采用更好的假人模型 系统研究热冲压零件的合理选用及其相关零件的高强化方案 达到最佳的整车性能
HOT FORMING
1、热冲压零件/小总成协同设计
宝钢每年要承担数个车型数十个热冲压零件的CAE分析，涵盖了所有典 型热冲压零件，至今已经完成200多个零件的热冲压CAE分析。具备较强 的热冲压零件/小总成的协同设计能力。
模具的成形设备及工艺
随着制造业对产品精度要求的提高，模具成形设备及工艺向着高精 度方向发展，提高产品质量和稳定性。
节能环保
随着环保意识的提高，模具成形设备及工艺向着节能环保方向发展， 降低能耗和减少废弃物排放。
THANKS
