公共建筑方案、施工图设计

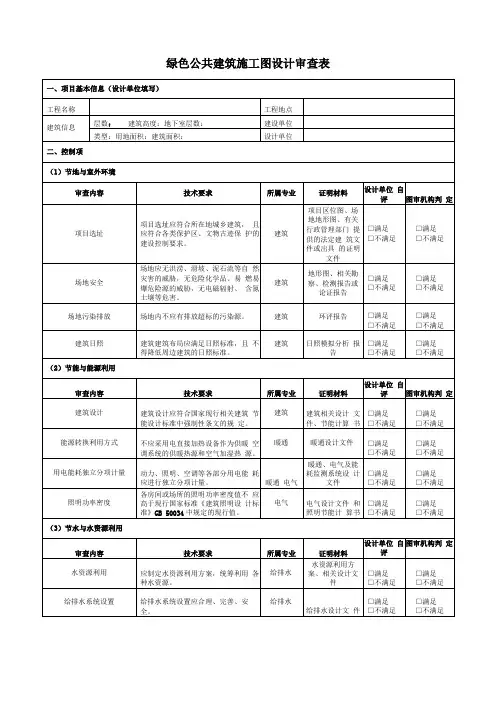

绿色公共建筑施工图设计审查表
电气
电气设计文件、 照明节能计算 书
□满足
□不满足
□满足
□不满足
室内温、湿度
采用集中供暖空调系统的建筑，房 间内的温度、湿度、新风量等设计 参数应符合现行国家标准《民用建 筑供暖通风与空调设计规范》GB50736的规定。
□2.合理衔接和引导屋面雨水、道 路雨水进入地面生态设施，并采取 相应的径流污染控制措施；
口3.硬质铺装地面中透水铺装面积 的比例不小于50%。
建筑
建筑相关设计 文件、计算书
口达标
□不达标
口达标
□不达标
合理选择绿化方式，科学 配置绿化植物乡土植物 乔、灌、草结合的复层绿 化
□是□否
垂直绿化、屋顶绿化
建筑
建筑设计文件
口达标
□不达标
口达标
□不达标
合理设置绿色雨水基础设 施
下凹式绿地、雨水花园或 有调蓄雨水功能的水体面 积（m2）：
透水铺装面积（m2）：
硬质铺装地面积（m2）：硬质铺装地面中透水铺装 面积的比例（％）:
至少满足下列要求中的1项：
□1.下凹式绿地、雨水花园或有调蓄 雨水功能的绿地和水体面积的面积 之和占绿地面积的比例不小于30%；
建筑
相关设计文件、 纯装饰性构件 造价比例计算 书
□满足
□不满足
□满足
□不满足
预拌混凝土
建筑混凝土全部采用预拌混凝土。
结构
结构设计文件
□满足
□不满足
□满足
□不满足
（5）室内环境质量
审查内容
技术要求
所属专业
证明材料
设计单位 自评
总图方案和施工图设计
方案设计
5、 拟建主要建筑物的名称、出入口位置、层数、建筑高度、设计标高，以及地形复杂 时主要道路、广场的控制标高； 6、 指北针或风玫瑰图、比例； 7、 根据需要绘制下列反映方案特性的分析图：功能分区、空间组合及景观分析、交通 分析(人流及车流的组织、停车场的布置及停车泊位数量等)、消防分析、地形分析、绿 地布置、日照分析、分期建设等。
总图方案和施工图设计
ห้องสมุดไป่ตู้
目录
CONTENTS
01 总图概述 02 前期方案 03 方案设计 04 施工图设计
01 总图概述
总图概述
建筑总平面图是将新建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、 构筑物连同其周围的地形、地物状况用水平投影方法和相应的图例所绘出的图样在基地 范围内的总体布置图。
04 施工图设计
施工图设计
在施工图设计阶段，总平面专业设计文件应包括图纸目录、设计说明、设计图纸、 计算书。
1、 图纸目录。应先列新绘制的图纸，后列选用的标准图和重复利用图。 2、 设计说明。一般工程分别写在有关的图纸上。如重复利用某工程的施工图图纸及其 说明时，应详细注明其编制单位、工程名称、设计编号和编制日期；列出主要技术经济 指标表(该表也可列在总平面图上)，说明地形图、初步设计批复文件等设计依据、基础 资料：
施工图设计
3.6 广场、停车场、运动场地、道路、围墙、无障碍设施、排水沟、挡土墙、护坡等的 定位(坐标或相互关系尺寸)。如有消防车道和扑救场地，需注明； 3.7 指北针或风玫瑰图； 3.8 建筑物、构筑物使用编号时，应列出“建筑物和构筑物名称编号表”； 3.9 注明尺寸单位、比例、坐标及高程系统(如为场地建筑坐标网时，应注明与测量坐标 网的相互关系)、补充图例等。

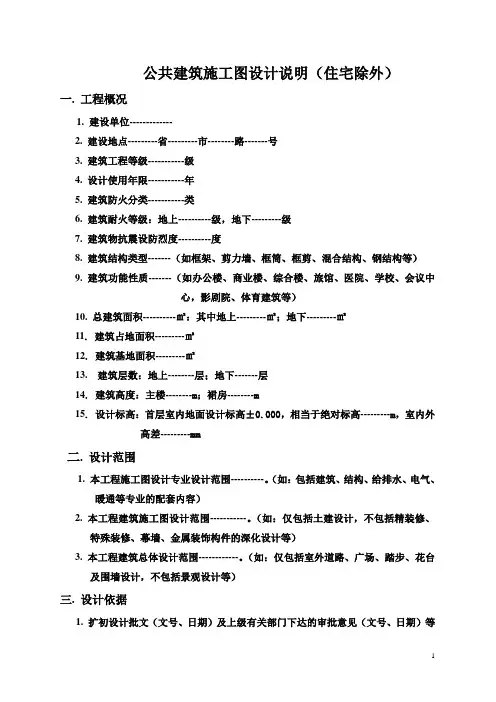

公共建筑通用施工图说明
公共建筑施工图设计说明（住宅除外）一. 工程概况1. 建设单位-------------2. 建设地点---------省---------市--------路-------号3. 建筑工程等级-----------级4. 设计使用年限-----------年5. 建筑防火分类-----------类6. 建筑耐火等级：地上----------级，地下---------级7. 建筑物抗震设防烈度----------度8. 建筑结构类型-------（如框架、剪力墙、框筒、框剪、混合结构、钢结构等）9. 建筑功能性质-------（如办公楼、商业楼、综合楼、旅馆、医院、学校、会议中心，影剧院、体育建筑等）10. 总建筑面积----------㎡：其中地上---------㎡；地下---------㎡11. 建筑占地面积---------㎡12. 建筑基地面积---------㎡13. 建筑层数：地上--------层；地下-------层14. 建筑高度：主楼--------m；裙房--------m15. 设计标高：首层室内地面设计标高±0.000，相当于绝对标高---------m，室内外高差---------mm二. 设计范围1. 本工程施工图设计专业设计范围----------。
（如：包括建筑、结构、给排水、电气、暖通等专业的配套内容）2. 本工程建筑施工图设计范围-----------。
（如：仅包括土建设计，不包括精装修、特殊装修、幕墙、金属装饰构件的深化设计等）3. 本工程建筑总体设计范围------------。
（如：仅包括室外道路、广场、踏步、花台及围墙设计，不包括景观设计等）三. 设计依据1. 扩初设计批文（文号、日期）及上级有关部门下达的审批意见（文号、日期）等2. 规划部门提供的红线图、地形图3. 相关的国家及地区的规范、规定、技术措施等如：《民用建筑设计通则》GB 50352《建筑设计防火规范》GB50016-2006《高层民用建筑设计防火规范》GB50045-95（2005年版）《无障碍设施设计标准》DGJ08-103-2003 J10264-2003（上海市规范）……..四. 标注说明除标高及总平面图中的尺寸以米（m）为单位外，其他图纸的尺寸均以毫米（mm）为单位。
总规、控规、修详规、建筑设计(方案、初设、施工图)

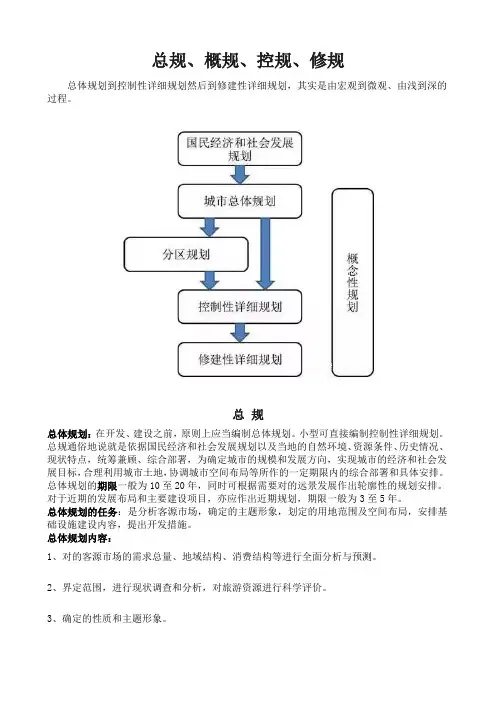

总规、概规、控规、修规总体规划到控制性详细规划然后到修建性详细规划，其实是由宏观到微观、由浅到深的过程。
