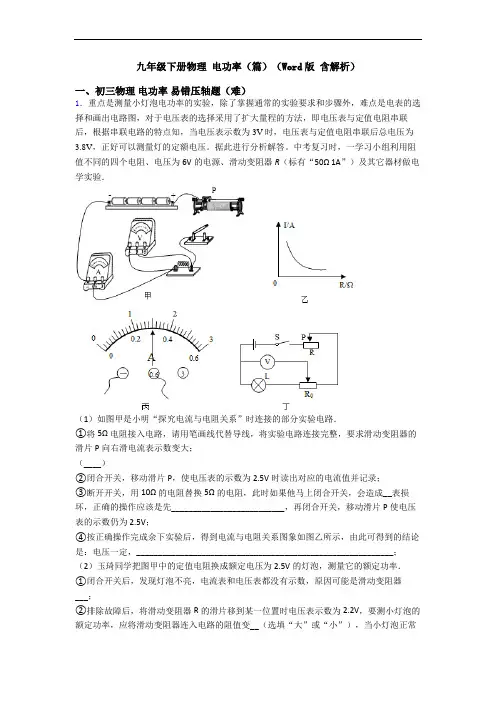

九年级下册物理电功率(篇)(Word版含解析)一、初三物理电功率易错压轴题(难)1.重点是测量小灯泡电功率的实验,除了掌握通常的实验要求和步骤外,难点是电表的选择和画出电路图,对于电压表的选择采用了扩大量程的方法,即电压表与定值电阻串联后,根据串联电路的特点知,当电压表示数为3V时,电压表与定值电阻串联后总电压为3.8V,正好可以测量灯的定额电压。
据此进行分析解答。
中考复习时,一学习小组利用阻值不同的四个电阻、电压为6V的电源、滑动变阻器R(标有“50Ω 1A”)及其它器材做电学实验.(1)如图甲是小明“探究电流与电阻关系”时连接的部分实验电路.①将5Ω电阻接入电路,请用笔画线代替导线,将实验电路连接完整,要求滑动变阻器的滑片P向右滑电流表示数变大;(____)②闭合开关,移动滑片P,使电压表的示数为2.5V时读出对应的电流值并记录;③断开开关,用10Ω的电阻替换5Ω的电阻,此时如果他马上闭合开关,会造成__表损坏,正确的操作应该是先__________________________,再闭合开关,移动滑片P使电压表的示数仍为2.5V;④按正确操作完成余下实验后,得到电流与电阻关系图象如图乙所示,由此可得到的结论是:电压一定,___________________________________________________________;(2)玉琦同学把图甲中的定值电阻换成额定电压为2.5V的灯泡,测量它的额定功率.①闭合开关后,发现灯泡不亮,电流表和电压表都没有示数,原因可能是滑动变阻器___;②排除故障后,将滑动变阻器R的滑片移到某一位置时电压表示数为2.2V,要测小灯泡的额定功率,应将滑动变阻器连入电路的阻值变__(选填“大”或“小”),当小灯泡正常发光时,电流表的示数如图丙所示,则小灯泡的额定功率为__W .(3)张阳同学实验时发现桌上没有电流表,却多了一个滑动变阻器R 0(最大阻值用R 0表示),他设计如图丁所示电路,测出了额定电压为U 0=2.5V 的灯泡的额定功率,请补全下列步骤.①闭合开关,先调节滑动变阻器__(选填“R 0”或“R ”)的滑片到最__端(选填“左”或“右”),再调节另一滑动变阻器的滑片,直到__时为止.②接着_________________________,读出这时电压表的示数为U ;③小灯光的额定功率表达式P =____________(用字母表示).【答案】 电压 调节滑动变阻器的滑片P 处于最大阻值处 电流与电阻成反比 断路 小 0.75 R 0 左 2.5V 调节变阻器R 0的滑片到最右端 2.5V×02.5U V R 【解析】【分析】【详解】(1)①滑动变阻器的滑片P 向右滑电流表示数变大;说明滑动变阻器的滑片P 向右滑时滑动变阻器接入电路的电阻变小,所以应将滑动变阻器的右下方接线柱与开关右侧接线柱相连,如下图所示:③探究电流与电阻关系应保持电阻两端电压不变,用10Ω的电阻替换5Ω的电阻时电路中的总电阻变大,由==可知串联电路电阻越大,分得的电压越大,用10Ω的电阻替换5Ω的电阻,电阻两端电压会变大,电压表的示数变大,闭合开关,会造成电压表损坏,正确的操作应该是先调节滑动变阻器的滑片P 处于最大阻值处,再闭合开关,移动滑片P 使电压表的示数仍为2.5V ;④由图象可知,电流与电阻成反比例函数,故可得结论:电压一定时,电流与电阻成反比;(2)①闭合开关后,发现灯泡不亮,电流表和电压表都没有示数,原因可能是滑动变阻器断路;②要测小灯泡的额定功率,应使电压表的示数由2.2V增加到2.5V,滑动变阻器应减小接入电路中的电阻,增大电路中的电流;由图丙可知,电流表的量程为0~0.6A,分度值为0.02A,示数为0.3A,则灯泡的额定功率P=UI=2.5V×0.3A=0.75W;(3)实验步骤:①闭合开关,先调节滑动变阻器R0的滑片到最左端,再调节另一滑动变阻器的滑片,直到2.5V时为止;②接着调节变阻器R0的滑片到最右端,读出这时电压表的示数为U;③因串联电路中总电压等于各分电压之和,所以,R0两端的电压U0=U﹣2.5V,2.则小灯泡额定功率:()121U U UPR-额=。
九年级物理下册 电功率(篇)(Word版 含解析)
P 向右移动时,电流表示数变小(请勿更改原有导线,导线不能交叉). (________)
(2)连接电路前,开关必须___.电路接通前,滑动变阻器的滑片 P 应该移至图中_____处 (选填“A”或“B”). (3)小林闭合开关后,发现电流表示数为零,但电压表有示数,此时电路中的一处故障是 待测电阻 Rx_____(选填“短路”或“断路”). (4)小林排除故障后,用滑动变阻器调节接入电路中的电阻,对应每次变化各测一次电流 值和相应的电压值并记录到表格中.有一次测量电流表的指针如图乙所示,其示数为 _____A;另一次测量电压表的指针如图丙所示,其示数为_____V.小林根据几组实验数据 计算出 Rx 的值,为了进一步减小误差,绘制了 Rx 的 U-I 图像. (5)另一组的小宇用相同的器材进行实验,并根据自己所记录的实验数据绘制了如图丁所 示的 U-I 图像.小林发现小宇绘制的 U-I 图像和自己绘制的 U-I 图像不同,你认为其原因是 _____;小林根据小宇的图像也可计算出待测电阻 Rx=_____Ω.(实验过程中电源电压保持 不变).
(2)小聪同学连接电路后闭合开关,移动滑动变阻器滑片 P 发现小灯泡始终不亮.电流表指 针无偏转,说明电路中存在断路性故障,而电压表指针明显偏转,说明电压表两端到电源 两极是通的,所以与电压表并联的小灯泡断路,故选 B. (3)小聪同学纠正错误后闭合开关,移动滑动变阻器滑片 P,使小灯泡正常发光,电流表示 数如图乙所示,电流表使用小量程,分度值为 0.02A,电流为 0.28A,则小灯泡的额定功率
【答案】
电阻(或电压表)短路 0.4 右 2 S2 v
S1
U
额(I
U额 R0
)
【解析】
【分析】
【详解】
物理九年级下册 电功率(篇)(Word版 含解析)
物理九年级下册 电功率(篇)(Word 版 含解析)一、初三物理 电功率 易错压轴题(难)1.P 2=U 额×I 额=(U -I 额×R )×I 额在“测定小灯泡正常发光时的电阻”的实验中,琪琪和航航设计的电路如图甲所示,电源电压恒为4.5 V ,小灯泡的额定电压为2.5 V 。
琪琪的实验过程如下:(1)她调节滑动变阻器,发现当电压表的示数为2.5 V 时,小灯泡不能正常发光,而航航发现了问题,于是继续向______(选填“左”或“右”)端调节滑动变阻器,使电压表的示数为______V 时,小灯泡才正常发光。
若此时通过小灯泡的电流如图乙所示,电流为______A ,小灯泡正常发光的电阻为______Ω;(2)琪琪将导线cd 的d 端改接到小灯泡a 端,重新测量小灯泡正常发光的电阻,闭合开关她发现电压表的指针________,原因是____________________;(3)她俩重新选择实验器材,不用电压表就测出了I 额=0.3 A 的小灯泡的额定功率,设计的电路图如图丙所示,请你将下列实验步骤补充完整,并计算出小灯泡的额定功率(电源电压恒定且未知,滑动变阻器的最大阻值为30 Ω):①将滑动变阻器的电阻调到最大,开关S 闭合,S 1________(选填“闭合”或“断开”),读出电流表的示数为0.2 A ,则电源电压为________V ;②开关S 闭合,S 1________(选填“闭合”或“断开”),调节滑动变阻器的滑片使电流表的示数为________A 时,小灯泡正常发光;③开关S 、S 1均闭合,滑动变阻器的滑片________,读出电流表的示数为0.4 A ; ④小灯泡额定功率P 额=________ W 。
【答案】左 2 0.4 6.25 反向偏转 电压表正负接线柱接反 闭合 6 断开 0.3 保持不动 0.45【解析】【分析】【详解】(1)[1][2]由图可知,电压表接在了滑动变阻器两端,所以当电压表的示数为2.5V 时,小灯泡两端实际电压为L =4.5V 2.5V=2V U U U =--滑所以不能正常发光,故继续向左移动滑动变阻,使小灯正常发光,则滑动变阻两端电压为=4.5V 2.5V=2V U U U '=--滑额 即:使电压表的示数为2V 时,小灯泡正常发光。
(完整word版)初三物理电功率知识讲解(基础)练习、解析
电功率(基础)【学习目标】1.理解电功率的概念,知道电功率表示消耗电能的快慢;2.知道电功率的单位W 、kW ;3.理解用电器的额定功率,知道额定功率是在额定电压下工作时的功率;4.会用功率的公式进行简单的计算;5.掌握测量小灯泡电功率的方法。
【要点梳理】要点一、电功率的基本概念1.物理意义:电功率是表示电流做功快慢的物理量。
电流做功越快,电功率就越大,电流做功越慢,电功率就越小。
2.定义:电功率等于电功与时间的比3.单位:瓦(W)、千瓦(kW) 1kW=103W 4.定义公式:W ——电流所做的功(消耗的电能)——焦(J)——kW ·h t ——所用的时间 ——秒(s)——h P ——用电器的功率 ——瓦(W)——kW 要点诠释:1.kW ·h 是电功的单位,是由电功率的单位kW 和时间的单位h 组成的复合单位。
2.据公式P=W/t 得W=Pt 。
P 的单位用kW ,t 的单位用h ,则电功(电能)的单位为kW ·h ,由此可知1kW ·h 就是功率为1KW 的用电器使用1h 所消耗的电能。
3.kW ·h 和J 的换算关系:1kW ·h=1000W ×3600s=3.6×106J 。
要点二、电功率的公式推导1.计算电功率最常用的基本公式:P=IU 该公式表明:用电器的电功率P 等于通过用电器的电流I 和用电器两端的电压U 的乘积。
2.公式变形:3.推导公式:22U P I RR== 要点三、额定电功率和实际电功率 1.额定电压与额定功率:2.实际电压与实际功率:(1)实际电压:用电器工作时两端的电压,可能大于,可能等于,可能小于。
(2)实际功率:实际功率是指用电器在实际电压下工作时的功率;用电器的实际功率可能大于额定功率,可能等于额定功率,可能小于额定功率。
3.用电器所消耗的功率与用电器两端电压的关系:当时,;当时,;当时,。
物理九年级下册 电功率(篇)(Word版 含解析)
物理九年级下册电功率(篇)(Word版含解析)一、初三物理电功率易错压轴题(难)1.则小灯泡额定功率:()121U U UPR-额=。
在测量小灯泡的电阻的实验中,小灯泡的额定电压为2.5V.(1)为了测量更精确.电压表应选择的量程是0﹣_______(选填“3”或“15”)V.(2)小明按图甲连接好电路后,闭合开关,无论怎样移动滑动变阻器的滑片,发现小灯泡都不亮,电流表有示数,电压表无示数.则故障原因可能是小灯泡_______(选填“短路”或“断路”)(3)排除故障后,调节滑动变阻器滑片使电压表示数为2.5V,此时电流表的示数如图乙所示,为_______A.(4)接着调节滑动变阻器滑片,让电压逐次下调,使灯丝温度不断降低,小灯泡变暗直至完全不发光,测量数据如下表所示.1234567/V 2.5 2.1 1.7 1.30.90.50.1/A0.260.240.210.190.160.05UI实验次数电压电流综合分析可知,实验中滑动变阻器的滑片逐渐向_______(选填“左”或“右“)端滑动:随着灯丝温度降低,小灯泡的电阻值变_______(选填“大”或“小”).(5)小明还设计了如图丙所示的电路,测出另一小灯泡的额定功率.已知滑动变阳器R1的最大阻值为R0,小灯泡的额定电压为U额.请完成下列实验步骤:①闭合开关S,S1,调节R1的滑片,使电压表的示数为U额;②接着_______;③调节R1的滑片调至最左端,记下电压表示数U1;将R1的滑片调至最右端,记下电压表示数为U2,小灯泡额定功率的表达式:P=_______(用R0、U额,U1、U2表示)【答案】3 短路 0.3 左小保持变阻器R1的滑片位置不动,断开S1闭合S2,移动变阻器R2使电压表不变221UU R(U1﹣U2)【解析】【详解】(1)灯的额定电压为3V ,故为了测量更精确电压表应选择的量程是0﹣3V .(2)若小灯泡短路,灯不亮,电路为通路,电流表有示数,电压表没有示数,符合题意; 若小灯泡断路,则电压表串联在电路中,电流表没有示数,电压表与电源连通测电源电压有示数,不符合题意;所以故障原因可能是小灯泡短路;(3)排除故障后,调节滑动变阻器滑片使电压表示数为2.5V ,此时电流表的示数如图乙所示,电流表选用小量程,分度值为0.02A ,读数为0.3A ;(4)根据表中数据,电路中的电流越来越小,由欧姆定律,电路的总电阻越来越大,故实验中滑动变阻器的滑片逐渐向左端滑动; 根据由欧姆定律的变形式U R I=,计算灯的电阻分别为8.3Ω、8.1Ω、7.1Ω……2.0Ω,所以随着灯丝温度降低,小灯泡的电阻值变小; (5)小明还设计了如图丙所示的电路,测出另一小灯泡的额定功率.已知滑动变阳器R 1的最大阻值为R 0,小灯泡的额定电压为U 额.请完成下列实验步骤:①闭合开关S ,S 1,调节R 1的滑片,使电压表的示数为U 额;②接着,保持变阻器R 1的滑片位置不动,再断开S 1闭合S 2,移动变阻器R 2使电压表示数不变;根据等效替代的原理知,此时R 2=R L ;③将R 1的滑片P 调至最左端,记下电压表的示数为U 1;再将R 1的滑片P 调至最右端,记下电压表的示数为U 2,在③中,将R 1的滑片P 调至最左端,R 1连入电路中的电阻为0,电压表的示数为U 1即为电源电压;再将R 1的滑片P 调至最右端,此时两变阻器串联,电压表的示数为U 2,即为R 2的电压,根据串联电路电流相等和欧姆定律可得:21220U U U R R -=, 解得: 22012U R R U U ; 根据2U P R=得小灯泡额定功率的表达式: ()222122220012==U U U P U U U R U R R U U =--额额额. 【点睛】2.重点是测量小灯泡电阻和电功率的实验,难点是最后一问缺少电流表时,结合滑动变阻器R 1的最大阻值,根据最后两次电压表的示数差可知滑动变阻器R 1的的电压,再结合欧姆定律把R 2表示出来,进而得出功率的表达式.体会实验中利用了等效法。
(完整版)初三物理电功电功率典型例题解析(免费)
(完整版)初三物理电功电功率典型例题解析(免费)电功电功率典例精析电功和电功率基础知识1. 电功(W):电流对用电器做的功(电能转化成其他形式能的多少)叫电功。
①电功的国际单位:焦耳(J)。
常用:度(千瓦时)KW.h,1度=1千瓦时=3.6×106焦耳。
②测量电功的工具:电能表(电度表)③电功公式:W=Pt=UIt(式中单位W→焦(J);U→伏(V);I→安(A);t→秒)。
④利用W=UIt计算时注意:①式中的W、U、I、t必须对于同一导体(同一段电路)的同一过程,才能代入公式计算,即要满足“同一性”;②计算时单位要统一;③已知任意的三个量都可以求出第四个量;⑤其他计算公式:W=I2Rt(多用于串联电路),W=U2t/R(多用于并联电路)2. 电功率(P):表示电流做功的快慢。
国际单位:瓦特(W)。
常用单位:千瓦(KW)①计算公式:P=W/t=UI(式中单位P→瓦(w);W→焦(J);t→秒(s);U→伏(V);I→安(A))②利用公式计算时单位要统一:a.如果W用焦(J),t用秒(s),则P的单位是瓦(w);b.如果W用千瓦时(KW.h),t用小时(h),则P的单位是千瓦(KW)。
c.公式中各物理量必须满足“同一性”才能代入公式计算。
③其他计算公式:P=I2R (多用于串联电路),P=U2/R(多用于并联电路)④额定电压(U额):用电器正常工作的电压。
另有:额定电流⑤额定功率(P额):用电器在额定电压下的功率。
⑥实际电压(U实):实际加在用电器两端的电压。
另有:实际电流⑦实际功率(P实):用电器在实际电压下的功率。
⑧用电器消耗的实际功率随加在它两端的实际电压而改变。
实际电压升高,实际功率增大;反之则减小。
a.当U 实> U额时,则P 实> P额;(灯很亮,将缩短灯泡寿命,且易烧坏)。
b.当U实< U额时,则P实< P额;(灯很暗)。
c.当U实= U额时,则P实= P额;(正常发光)。
九年级电功率(提升篇)(Word版 含解析)
九年级电功率(提升篇)(Word版含解析)一、初三物理电功率易错压轴题(难)1.小伟在做探究“电流与电阻的关系”实验时,准备了以下器材:电源(4.5V),定值电阻四个(5Ω、10Ω、20Ω、25Ω),电流表、电压表、滑动变阻器“20Ω1A”和开关各一个、导线若干。
(1)小伟连接的电路如图甲所示,闭合开关后,发现______(填“电流表”或“电压表”)无示数,经仔细检查后发现电路中有一根导线连接错误,请在图中错误的那根导线上画“×”,并画出正确的连线;______(2)解决问题后,小伟先将5Ω的定值电阻接入电路。
调节滑动变阻器的滑片在某位置时,电流表的示数如图乙所示;将5Ω的电阻换成10Ω的电阻后,他应将滑动变阻器的滑片P 向______(填左”或“右”)端移动,使电压表的示数保持______V不变,再次读取电流表的示数;(3)把20Ω的电阻接入电路时,小伟发现无论怎样调节滑动变阻器都不能完成实验。
为了使四个电阻单独接入电路都能完成实验,他应控制电压表的示数不低于______V。
由实验得出的结论是:当电压一定时,______;(4)小伟将定值电阻换成小灯泡L1,测出了几组电流值和电压值。
并绘制了L1的U﹣I图象如图丙所示,该图象不是直线的原因是______;(5)同组的小同学还想测量额定电流为I额的小灯泡L2的额定功率,利用小伟用过的小灯泡L1和绘制的图象,设计了如图丁所示的电路(电源电压为U),测出了小灯泡L2的额定功率。
请将她的实验步骤补充完整:①闭合开关S.将开关S0接1、调节滑动变阻器的滑片P,使电流表的示数为______,此时L2正常发光。
②将开关S0由1改接到2,滑动变阻器的滑片P______(填“移到最左端”“移到最右端”或“保持不动”)此时电流表的示数为I1,根据L1的U-I图象可知,当电流为I1时,对应的电压为U1;,则滑动变阻器接入电路的阻值R=______;③小灯泡L2的额定功率P额=______(用U、I额、R表示)【答案】电压表右 2 2.5 电流与电阻成反比灯的电阻随温度的变化而变化I额保持不动11U UI-(U﹣I额×R )×I额【解析】【分析】【详解】(1)[1]原电路中,电压表与电阻短路了,只有电流表与变阻器连入电路中,故电压表没有示数。
电功率单元检测(提高,Word版 含解析)
电功率单元检测(提高,Word版含解析)一、初三物理电功率易错压轴题(难)1.(3)[3]连接好电路后,闭合开关,移动滑片,灯泡的亮度较暗且不变,且两电表示数也不变,出现此现象的原因是变阻器的接线柱接了两个下面的,则接入电路的阻值最大,且不可改变。
夏日炎炎,蚊子滋生,传播疾病,令人烦恼.小明根据蚊子在夜间具有趋光性(尤其是紫色光)的特点,打算自制灭蚊灯。
小明从废旧节日彩灯上拆得一个紫色小灯泡,其额定电压为2.5V,为测得小灯泡的额定功率,小明找来蓄电池组(电压为6V)、滑动变阻器、电压表、电流表、开关、导线等,展开实验探究。
(1)请根据电路图用笔画线代替导线连接实物图(电流表使用大量程)。
_______(2)闭合开关S前,滑片P应放在使滑动变阻器接入电路的阻值_______(最大/最小)处。
(3)闭合开关S后,小灯泡不亮,观察发现:小灯泡是完好的;电压表有示数;电流表指针指向零刻度线.电路可能存在的故障是_____________。
(4)排除故障后,调节滑动变阻器的滑片P直至电压表的示数为__________V,此时小灯泡处于额定工作状态,根据右图所示电流表的示数可知其额定功率为__________w。
(5)小明找来纱布做成灯罩罩住小灯泡,打算在灯罩上涂粘胶,当小灯泡工作发出紫色光时,飞过来的蚊子就会被粘胶粘住.小明在市场上找到A、B、C三种类型的粘胶,对其粘性强弱进行比较。
①取三张相同规格的纸片,水平放置,分别在纸片的上表面涂上A、B、C三种类型的粘胶。
②同时在三张纸的上表面各轻轻布撒30粒芝麻。
③同时将三张纸腾空倒置1min。
④将三张纸翻转,数出A、B、C三种类型粘胶上残留的芝麻数量,见下表。
粘胶类型A B C残留的芝麻数量22812为达到最佳的灭蚊效果,小明应选用的粘胶类型为_______。
【答案】最大灯座断路 2.5 4.5 A【解析】【分析】【详解】(1)[1]小灯泡的额定电压为2.5V,电压表选0~3V的量程,且与灯泡并联;电流表与灯泡串联,注意电流从电表的正接线柱流入、负接线柱流出;如下图(2)[2]闭合开关S前,为了保护电路,滑片P应放在使滑动变阻器接入电路的阻值最大处。
九年级电功率(篇)(Word版 含解析)
九年级电功率(篇)(Word版含解析)一、初三物理电功率易错压轴题(难)1.22max(3V)0.45W445ΩUPR===⨯在探究电路的实验中,几个小伙伴将电阻R、标有“2.5V”字样的小灯泡L和滑动变阻器串联接入电路,并把变阻器的滑片移到了连入阻值最大端,电源为6V稳压直流输出,如图所示。
请完成下列问题:实验次数电阻两端电压U1/V灯两端电压U2/V电流I/A小灯泡亮度1 1.00.50.10不亮2 2.2 1.50.22偏暗3 2.8 2.50.28正常4 3.0 2.80.30极亮(1)如果用电压表分别测量R与L的电压,请用笔面线将电路连接完整______;(2)闭合开关,移动变阻器的滑片,记录4组测量数据在表格中。
分析U2与I的值,可发现的实验结论是:①小灯泡的电阻是变化的,当通过电流增大使灯丝的温度升高时其电阻会变______;②小灯泡的亮度决定于______;(选填代号:A.通过灯的电流、B.灯两端的电压、C.灯的实际功率)(3)通过大量的实验研究,我们必须养成一定的科学态度。
比如,通过移动变阻器的滑片,获得多次实验数据很重要;小敏认为对于灯泡的意义是便于求出平均功率达到减小测量误差的目的。
你对小敏此观点的评价是______。
(需说明理由)【答案】或变大 C 错误的,小灯泡在不同电压下电功率是不同的,不能取平均值减小误差【解析】【分析】【详解】(1)[1]用电压表分别测量R 与L 的电压,如图所示电压表V 2已经并联在灯泡L 两端,想在只需将电压表V 1按照电流正极进、负极出的原则并联在定值电阻R 两端,可将电压表V 1的负接线柱与定值电阻R 的右接线柱或者灯泡L 的左接线柱连接即可,如图所示或(2)[2]四次实验灯泡L 两端的电阻分别为21L110.5V 5Ω0.10A U R I === 22L22 1.5V 6.8Ω0.22A U R I ==≈ 23L33 2.5V 8.9Ω0.28A U R I ==≈ 24L44 2.8V 9.3Ω0.30AU R I ==≈ 可知,当通过电流增大使灯丝的温度升高时,灯泡的电阻会变大。
人教版物理九年级下册 电功率(篇)(Word版 含解析)
人教版物理九年级下册电功率(篇)(Word版含解析)一、初三物理电功率易错压轴题(难)1.电路中的电流I==,小灯光的额定功率P=U L I=2.5V×.在“测定小灯泡电功率”的实验中,小灯泡额定电压为2.5V。
(1)图甲中有一根导线连接错误,请在错误的导线上画“×”,并在图中改正(导线不许交叉)。
(_______)(2)正确连接电路后,闭合开关,移动滑动变阻器的滑片,发现小灯泡始终不亮。
两电表无示数。
为判断故障、将电压表与滑动变阻器并联,电压表有示数,则电路发生故障的原因是_____。
(3)排除故障后闭合开关,移动滑动变阻器的滑片P到某一点,电压表示数如图乙所示为_____V。
(4)根据实验记录绘制Ⅰ﹣U图象如图丙所示,根据图象信息,计算小灯泡的额定功率是_____W。
(5)完成上述实验后,小敏设计了如图丁所示的电路,测出了额定电流为I额的小灯泡的额定功率。
实验方案如下:(电源电压不变,滑动变阻器R1的最大阻值为R1)①按电路图连接电路。
②闭合开关_____,移动R1滑片,使电流表的示数为I额灯泡正常发光。
③闭合开关_____,保持R1滑片位置不动,移动R2滑片,使电流表的示数为I额。
④保持_____滑片位置不动,将另一个滑动变阻器滑片移到最左端,电流表的示数为I1,再将此滑动变阻器的滑片移到最右端,电流表的示数为I2。
⑤小灯泡额定功率的表达式为P额=_____。
(用I额、I1、I2、R1表示)【答案】滑动变阻器断路 2.2 0.5 S1 S2 R2 I 额2•2112I RI I【解析】【分析】(1)本实验中,电压表应并联在灯泡的两端,由此分析图甲的错误修改;(2)通过小灯泡不亮,两电表无示数,判断出电路中出现断路,然后根据具体情况判断断路处;(3)由图乙明确电压表量程和分度值,再读数;(4)由图象读出额定电压下通过灯泡的电流,根据P=UI计算额定电功率;(5)已知灯泡的额定电流,可通过R2等效替代正常发光灯泡,再根据电路特点,利用电源不变计算出R2的阻值,由P=I2R计算额定功率。
人教版九年级物理下册 电功率(篇)(Word版 含解析)
人教版九年级物理下册电功率(篇)(Word 版 含解析)一、初三物理 电功率 易错压轴题(难)1.22151511:::5:1525U U P P R R ===ΩΩ滑滑小青在测量小灯泡的额定功率实验中。
选用的小灯泡标有2.5V 字样。
(1)如图甲是小青测量小灯泡额定功率不完整的实物电路,请用笔画线代替导线将电路连接完整(______);(2)连接好电路后闭合开关,小青发现小灯泡没有发光,但电压表有示数,接下来应进行的操作是______ (选填标号);A .更换小灯泡B .检查开关是否闭合C .移动滑动变阻器滑片D .检查电压表是否断路(3)实验时,电压表的示数如图乙所示。
则应将滑片向______(选填A 或B )端移到某一位置,才能使小灯泡正常工作。
若正常工作时电流表示数为0.5 A ,则小灯泡的额定功率为______W ;(4)完成上述实验后,小青又设计了一种测额定功率的方案。
如图丙所示,R 0是阻值已知的定值电阻。
请完成下列操作∶①连接好电路,闭合开关S 。
将开关S 1拨到触点______(选填A 或B )。
移动滑片,使电压表的示数为小灯泡的额定电压U 1;②保持滑片的位置不动,再将开关S 1拨到另一触点。
读出电压表的示数U 2;③用U 1、U 2、R 0表示小灯泡的额定功率,则表达式P =______。
【答案】 C A 1.25W A 2110U U U R - 【解析】【分析】【详解】(1)[1]电压表测量灯泡的电压,应与小灯泡并联,小灯泡的额定电压为2.5V ,所以电压表应接“-”,“+”接线柱。
连接电路如图所示:(2)[2]小灯泡没有发光,但电压表有示数,说明电压表到电源电路是通路,灯泡不发光可能是灯泡两端实际电压远低于额定电压,所以接下来的操作是移动滑动变阻器滑片,在进一步判断。
故选C。
(3)[3]由图乙可知,此时灯泡的电压为1.9V,使小灯泡正常工作,应将滑动变阻器向A端调节。
人教版九年级物理专题06 电功率(解析版)
专题06 电功率思维导图知识详解知识点一、电功电能1、定义:电流通过某段电路所做的功叫电功。
2、实质:电流做功的过程,实际就是电能转化为其他形式的能(消耗电能)的过程;电流做多少功,就有多少电能转化为其他形式的能,就消耗了多少电能。
3、计算公式:W=UIt =Pt(适用于所有电路)对于纯电阻电路可推导出:W= I2Rt= U2t/R①串联电路中常用公式:W= I2Rt W1:W2:W3:…Wn=R1:R2:R3:…:Rn②并联电路中常用公式:W= U2t/R W1:W2= R2:R14、单位:国际单位是焦耳(J)常用单位:度(kwh) 1度=1千瓦时=1 kw·h=3.6×106J典例1.关于电能和电功,下列说法正确的是()A.家用电器每消耗1度电,产生的热量就是3.6×106 JB.用电器消耗的电能等于电流通过该用电器所做的功C.电流做功的过程实质就是其他形式能转化为电能的过程D.通过导体的电流越大,电流做的功就越多【答案】B【解析】用电器消耗1度电即3.6×106J,若是纯电阻电路,产生的热量等于3.6×106J,若是非纯电阻电路产生的热量小于3.6×106J,故A错误;电流做功的过程就是消耗电能的过程,所以用电器消耗的电能等于电流通过用电器所做的功,故B正确;电流做功的过程实质就是电能转化为其他形式能的过程,故C错误;根据W=UIt知,在电压和通电时间一定时,通过导体的电流越大,电流做的功就越多,故D错误。
故选:B。
典例2.甲、乙两个用电器的电压之比为5:4,电流之比为1:2,通电时间之比为2:1,则两个电器消耗的电能之比为()A .4:5B .5:1C .5:4D .5:8【答案】C 【解析】由公式W =UIt 得:45122145=⨯⨯==乙乙乙甲甲甲乙甲t I U t I U W W ,故选:C 。
