MATLAB绘图总结

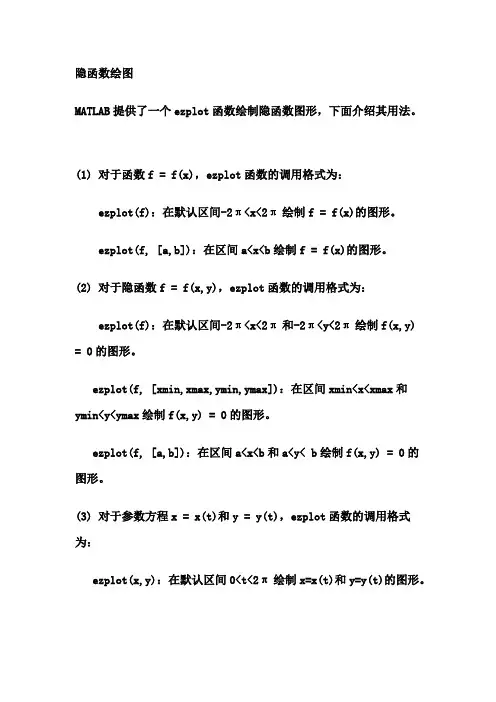

学习总结--matlab隐函数绘图
隐函数绘图MATLAB提供了一个ezplot函数绘制隐函数图形，下面介绍其用法。
(1) 对于函数f = f(x)，ezplot函数的调用格式为：ezplot(f)：在默认区间-2π<x<2π绘制f = f(x)的图形。
ezplot(f, [a,b])：在区间a<x<b绘制f = f(x)的图形。
(2) 对于隐函数f = f(x,y)，ezplot函数的调用格式为：ezplot(f)：在默认区间-2π<x<2π和-2π<y<2π绘制f(x,y) = 0的图形。
ezplot(f, [xmin,xmax,ymin,ymax])：在区间xmin<x<xmax和ymin<y<ymax绘制f(x,y) = 0的图形。
ezplot(f, [a,b])：在区间a<x<b和a<y< b绘制f(x,y) = 0的图形。
(3) 对于参数方程x = x(t)和y = y(t)，ezplot函数的调用格式为：ezplot(x,y)：在默认区间0<t<2π绘制x=x(t)和y=y(t)的图形。
ezplot(x,y, [tmin,tmax])：在区间tmin < t < tmax绘制x=x(t)和y=y(t)的图形。
例5-15 隐函数绘图应用举例。
程序如下：subplot(2,2,1);ezplot('x^2+y^2-9');axis equalsubplot(2,2,2);ezplot('x^3+y^3-5*x*y+1/5')subplot(2,2,3);ezplot('cos(tan(pi*x))',[ 0,1])subplot(2,2,4);ezplot('8*cos(t)','4*sqrt(2)*sin(t)',[0,2*pi])在MATLAB7.0用帮忙命令可以清楚知道函数的意义与用法.plot3函数与plot函数用法十分相似，其调用格式为：plot3(x1,y1,z1,选项1,x2,y2,z2,选项2,…,xn,yn,zn,选项n)其中每一组x,y,z组成一组曲线的坐标参数，选项的定义和plot函数相同。
MATLAB数值计算绘图模拟仿真以及使用总结
1-11-21-31-4 Work22-12-1-〔1〕2-22-32-3-(1)2-42-4-(1)2-52-6和2-7 Work33-13-1-〔1〕Work 44-14-24-2-〔2〕Work55-1-〔1〕5-1-25-1-〔3〕5-2简述MATLAB命令窗的主要作用.〔1〕命令窗口(mand Window)位于MATLAB 操作桌面的右方，用于输入命令并显示除图形以外的所有执行结果，是MATLAB 的主要交互窗口。
〔2〕Matlab既可以运行命令也可以执行程序，在命令窗口中可以运行单独的命令也可以调用程序，相当方便，而编辑调试窗口和图像窗口都是程序运行结果展示窗口，可以很直观的对程序运行过程中出现的矩阵或者是变量等等进展监视。
〔3〕在MATLAB 命令窗口中可以看到有一个“>>〞，该符号为命令提示符，表示MATLAB 正在处于准备状态。
在命令提示符后输入命令并按回车键后，MATLAB 就会解释执行所输入的命令，并在命令后面给出计算结果。
5-3简述MATLAB绘制二维图形的一般步骤MATLAB绘制图形一般采取以下7个步骤：（1）准备数据（2）设置当前绘图区（3）绘制图形（4）设置图形中曲线和标记点格式（5）设置坐标轴和网格线（6）标注图形（7）保存和导出图形5-4启动Simulink的方式有几种.1.启动Simulink启动Simulink通常有三种方式：1)直接从Matlab指令窗口选取菜单File|New|Modal命令，Matlab将会翻开Simulink 库浏览器和名为untitled的模型窗口。
2)在Matlab命令窗口中键人Simulink命令，Matlab将会翻开Simulink库浏览器。
3)点击Matlab命令窗口工具条的图标，启动Simulink库浏览器。
由启动Simulink的三种方式，要新建一个模型文件，至少可以采用两种方式：1)直接从Matlab指令窗口选取菜单File|New|Modal命令。
学习总结--matlab隐函数绘图
隐函数绘图MATLAB提供了一个ezplot函数绘制隐函数图形，下面介绍其用法。
(1) 对于函数f = f(x)，ezplot函数的调用格式为：ezplot(f)：在默认区间-2π<x<2π绘制f = f(x)的图形。
ezplot(f, [a,b])：在区间a<x<b绘制f = f(x)的图形。
(2) 对于隐函数f = f(x,y)，ezplot函数的调用格式为：ezplot(f)：在默认区间-2π<x<2π和-2π<y<2π绘制f(x,y) = 0的图形。
ezplot(f, [xmin,xmax,ymin,ymax])：在区间xmin<x<xmax和ymin<y<ymax绘制f(x,y) = 0的图形。
ezplot(f, [a,b])：在区间a<x<b和a<y< b绘制f(x,y) = 0的图形。
(3) 对于参数方程x = x(t)和y = y(t)，ezplot函数的调用格式为：ezplot(x,y)：在默认区间0<t<2π绘制x=x(t)和y=y(t)的图形。
ezplot(x,y, [tmin,tmax])：在区间tmin < t < tmax绘制x=x(t)和y=y(t)的图形。
例5-15 隐函数绘图应用举例。
程序如下：subplot(2,2,1);ezplot('x^2+y^2-9');axis equalsubplot(2,2,2);ezplot('x^3+y^3-5*x*y+1/5')subplot(2,2,3);ezplot('cos(tan(pi*x))',[ 0,1])subplot(2,2,4);ezplot('8*cos(t)','4*sqrt(2)*sin(t)',[0,2*pi])在MATLAB7.0用帮忙命令可以清楚知道函数的意义与用法.plot3函数与plot函数用法十分相似，其调用格式为：plot3(x1,y1,z1,选项1,x2,y2,z2,选项2,…,xn,yn,zn,选项n) 其中每一组x,y,z组成一组曲线的坐标参数，选项的定义和plot函数相同。
Matlab中使用Plot函数动态画图方法总结
Matlab中使用Plot函数动态画图方法总结Matlab除了强大的矩阵运算，仿真分析外，绘图功能也是相当的强大，静态画图没什么问题，由于Matlab本身的多线程编程缺陷，想要动态的画图，并且能够很好的在GUI中得到控制，还不是一件很容易的事情，下面总结几种方法。
一. AXIS 移动坐标系这种方法是最简单的一种方法，适合于数据已经全部生成的场合，先画图，然后移动坐标轴。
实例代码如下：%%%先画好，然后更改坐标系%在命令行中使用Ctrl+C 结束t=0:0.1:100*pi;m=sin(t);plot(t,m);x=-2*pi;axis([x,x+4*pi,-2,2]);grid onwhile 1if x>max(t)break;endx=x+0.1;axis([x,x+4*pi,-2,2]); %移动坐标系pause(0.1);end二. Hold On 模式此种方法比较原始，适合于即时数据，原理是先画上一帧，接着保留原始图像，追加下一幀图像，此种方式比较繁琐，涉及画图细节，并且没有完整并连续的Line对象数据。
例如：%%% Hold On 法% 此种方法只能点，或者分段划线hold offt=0;m=0;t1=[0 0.1]; %要构成序列m1=[sin(t1);cos(t1)];p = plot(t,m,'*',t1,m1(1,:),'-r',t1,m1(2,:),'-b','MarkerSize',5);x=-1.5*pi;grid on;for i=1:100hold ont=0.1*i; %下一个点m=t-floor(t);t1=t1+0.1; %下一段线(组)m1=[sin(t1);cos(t1)];p = plot(t,m,'*',t1,m1(1,:),'-r',t1,m1(2,:),'-b','MarkerSize',5);x=x+0.1;axis([x x+2*pi -1.5 1.5]);pause(0.01);end三. Plot 背景擦除模式这种模式比较适合画动画，效率比较高，刷新闪烁小，适合即时数据，最终的Line结构数据完整。
最全的MATLAB绘图命令
Matlab绘图强大的绘图功能是Matlab的特点之一，Matlab提供了一系列的绘图函数，用户不需要过多的考虑绘图的细节，只需要给出一些基本参数就能得到所需图形，这类函数称为高层绘图函数。
此外，Matlab还提供了直接对图形句柄进行操作的低层绘图操作。
这类操作将图形的每个图形元素（如坐标轴、曲线、文字等）看做一个独立的对象，系统给每个对象分配一个句柄，可以通过句柄对该图形元素进行操作，而不影响其他部分。
本章介绍绘制二维和三维图形的高层绘图函数以及其他图形控制函数的使用方法，在此基础上，再介绍可以操作和控制各种图形对象的低层绘图操作。
一．二维绘图二维图形是将平面坐标上的数据点连接起来的平面图形。
可以采用不同的坐标系，如直角坐标、对数坐标、极坐标等。
二维图形的绘制是其他绘图操作的基础。
一．绘制二维曲线的基本函数在Matlab中，最基本而且应用最为广泛的绘图函数为plot，利用它可以在二维平面上绘制出不同的曲线。
1． plot函数的基本用法plot函数用于绘制二维平面上的线性坐标曲线图，要提供一组x坐标和对应的y 坐标，可以绘制分别以x和y为横、纵坐标的二维曲线。
plot函数的应用格式plot(x,y) 其中x,y为长度相同的向量，存储x坐标和y坐标。
例51 在[0 , 2pi]区间，绘制曲线程序如下：在命令窗口中输入以下命令>> x=0:pi/100:2*pi;>> y=2*exp(-0.5*x).*sin(2*pi*x);>> plot(x,y)程序执行后，打开一个图形窗口，在其中绘制出如下曲线注意：指数函数和正弦函数之间要用点乘运算，因为二者是向量。
例52 绘制曲线这是以参数形式给出的曲线方程，只要给定参数向量，再分别求出x,y向量即可输出曲线：>> t=-pi:pi/100:pi;>> x=t.*cos(3*t);>> y=t.*sin(t).*sin(t);>> plot(x,y)程序执行后，打开一个图形窗口，在其中绘制出如下曲线以上提到plot函数的自变量x,y为长度相同的向量，这是最常见、最基本的用法。
MATLAB绘图整理
MATLAB命令窗口换行：同时按住shift+enter键。
MATLAB绘图相关：1.曲线颜色、线型及标记点类型（1）、各种颜色属性选项及选项意义（以下为简单颜色可直接使用，其它颜色可通过[RGB]矩阵设置）'r' 红色'm' 品红'g' 绿色'c' 青色（亮蓝色）'b' 蓝色'w' 白色'y' 黄色'k' 黑色（2）、各种线型属性选项及选项意义'-' 实线'--' 虚线':' 点线'-.' 点划线（3）、各种标记点属性选项及选项意义'.' 用点号绘制各数据点'^' 用上三角绘制各数据点'+' 用'+'号绘制各数据点'v' 用下三角绘制各数据点'*' 用'*'号绘制各数据点'>' 用右三角绘制各数据点' .' 用'.'号绘制各数据点'<' 用左三角绘制各数据点'o' 用圆圈绘制各数据点'x' 用'x'号绘制各数据点's'或squar 用正方形绘制各数据点'p' 用五角星绘制各数据点'd'或diamond用菱形绘制各数据点'h' 用六角星绘制各数据点这些选项可以连在一起用,如:'-.g'表示绘制绿色的点划线,'g+'表示用绿色的'+'号绘制曲线，通常将表示颜色的字符放在前面。
plot(x,z,'r>-','MarkerFaceColor','g') 用实心的三角形会输据点注意:1)以上表示属性的符号必须放在同一个字符串中;在画图命令前加上这一句：可使绘图窗口坐标轴周围背景由默认的灰色变为白色，figure1 = figure('Color',[1 1 1]);2.设置曲线线宽、标记点大小，标记点边框颜色和标记点填充颜色等。
matlab画图大全[资料]
![matlab画图大全[资料]](https://img.taocdn.com/s3/m/0e578e91bdeb19e8b8f67c1cfad6195f312be8c8.png)
matlab绘图大全Matlab绘图系列之高级绘图一、目录1.彗星图二维彗星图三维彗星图2.帧动画3.程序动画4.色图变换5.Voronoi图和三角剖分Voronoi图三角剖分6.四面体7.彩带图彩带图三维流彩带图8.伪彩图9.切片图切片图切片轮廓线图10.轮廓图显示轮廓线显示围裙瀑布效果带光照模式的阴影图11.函数绘图轮廓线、网格图、曲面图、轮廓网格图轮廓曲面图、二维曲线、极坐标曲线图、自定义函数12.三维图形控制视点灯光效果色彩控制二、图形示例1．彗星图二维彗星图t=0:.01:2*pi;x=cos(2*t).*(cos(t).^2);y=sin(2*t).*(sin(t).^2);comet(x,y);title('二维彗星轨迹图')hold onplot(x,y)三维彗星图a=12;b=9;T0=2*pi;%T0是轨道的周期T=5*T0;dt=pi/100;t=[0:dt:T]';f=sqrt(a^2-b^2);%地球与另一焦点的距离th=12.5*pi/180;%未经轨道与x-y平面的倾角E=exp(-t/20);%轨道收缩率x=E.*(a*cos(t)-f);y=E.*(b*cos(th)*sin(t));z=E.*(b*sin(th)*sin(t));plot3(x,y,z,'g')%画全程轨线hold on,sphere(20);%画地球axis offtitle('卫星返回地球示例')x1=-18*T0;x2=6*T0;y1=-12*T0;y2=12*T0;z1=-6*T0;z2=6*T0;axis([x1 x2 y1 y2 z1 z2])% axis([-15 10 -15 10 -10 10])axis equalcomet3(x,y,z,0.02);%画运动轨线hold off2．帧动画Z=peaks;surf(Z)%绘制网格表面图axis tightset(gca,'nextplot','replacechildren');%设定axis覆盖重画模式title('帧动画播放示例')for j=1:20surf(sin(2*pi*j/20)*Z,Z)%重新绘制网格表面图，这里后面一个Z当成了颜色矩阵F(j)=getframe;%创建帧endmovie(F,20)%播放动画20次3．程序动画t=0:pi/50:10*pii=1;h=plot3(sin(t(i)),cos(t(i)),t(i),'*','erasemode','none');%设定擦除模式grid onaxis([-2 2 -2 2 -1 10*pi])title('程序动画示例')for i=2:length(t)set(h,'xdata',sin(t(i)),'ydata',cos(t(i)),'zdata',t(i));drawnowpause(0.01)end4．色图变换load spineimage(X)colormap coolspinmap(10)5．Voronoi图和三角剖分Voronoi图rand('state',5)x=rand(1,10);y=rand(1,10);subplot(131)voronoi(x,y);%绘制voronoi图形axis equalaxis([-0.2 1.6 -0.5 2.5])subplot(132)[vx,vy]=voronoi(x,y);plot(x,y,'r+',vx,vy,'b-');%应用返回值绘制axis equalaxis([-0.2 1.6 -0.5 2.5])subplot(133)rand('state',5);x=rand(10,2);[v,c]=voronoin(x);%返回值v参数维voronoi顶点矩阵，返回值c 参数为voronoi元胞数组for i=1:length(c)if all(c{i}~=1)patch(v(c{i},1),v(c{i},2),i);%应用色图iendendaxis equalaxis([-0.2 1.6 -0.5 2.5])box on三角剖分[x,y]=meshgrid(1:15,1:15);tri=delaunay(x,y);z=peaks(15);trimesh(tri,x,y,z)6．四面体d=[-1 1];[x,y,z]=meshgrid(d,d,d);%定义一个立方体x=[x(:);0];y=[y(:);0];z=[z(:);0];%[x,y,z]分别为加上中心的立方体顶点X=[x(:) y(:) z(:)];Tes=delaunayn(X);%返回m×n的数组值tetramesh(Tes,X);%绘制四面体图camorbit(20,0);%旋转摄像目标位置7．彩带图彩带图[x,y]=meshgrid(-3:.5:3,-3:.1:3);z=peaks(x,y);ribbon(y,z)三维流彩带图load wind%打开保存的数据lims=[100.64 116.67 17.25 28.75 -0.02 6.86];%定义坐标轴范围[x,y,z,u,v,w]=subvolume(x,y,z,u,v,w,lims);%lims来定义数据子集[sx sy sz]=meshgrid(110,20:5:30,1:5);%定义网格点verts=stream3(x,y,z,u,v,w,sx,sy,sz,.5);%计算彩带顶点cav=curl(x,y,z,u,v,w);%计算卷曲角速度wind_speed=sqrt(u.^2+v.^2+w.^2);%计算流速h=streamribbon(verts,x,y,z,cav,wind_speed,2);%绘制流彩带图view(3)8．伪彩图n=6%定义轮数r=(0:n)'/n;%定义轮的半径theta=pi*(-n:n)/n;%定义轮的扇区角X=r*cos(theta);Y=r*sin(theta);%定义网格顶点C=r*cos(2*theta);%定义色图pcolor(X,Y,C)%绘制伪彩图axis equal tight9．切片图切片图[x,y,z] = meshgrid(-2:.2:2,-2:.25:2,-2:.16:2);v = x.*exp(-x.^2-y.^2-z.^2);xslice = [-1.2,.8,2]; yslice = 2; zslice = [-2,0];slice(x,y,z,v,xslice,yslice,zslice)colormap hsv切片轮廓线图[x y z v]=flow;%打开水流数据h=contourslice(x,y,z,v,[1:9],[],[0],linspace(-8,2,10));%切片轮廓线view([-12 30])10．轮廓图显示轮廓线[x,y,z]=peaks;subplot(1,2,1)meshc(x,y,z);%同时画出网格图与轮廓线title('meshc 网格图与轮廓线')axis([-inf inf -inf inf -inf inf]);subplot(1,2,2)surfc(x,y,z);%同时画出曲面图与轮廓线title('surfc 曲面图与轮廓线')axis([-inf inf -inf inf -inf inf]);显示围裙[x y z]=peaks;meshz(x,y,z);瀑布效果[X,Y,Z]=peaks(30);waterfall(X,Y,Z)带光照模式的阴影图[x,y]=meshgrid(-3:1/8:3);z=peaks(x,y);surfl(x,y,z);shading interp%着色处理colormap(gray);%灰度处理axis([-3 3 -3 3 -8 8])11．函数绘图轮廓线、网格图、曲面图、轮廓网格图%图1绘制轮廓线、网格图、曲面图、轮廓网格图subplot(221)f=['3*(1-x)^2*exp(-(x^2)-(y+1)^2)-10*(x/5-x^3-y^5)*exp(-x^2-y^2)-1/3*exp(-(x+1)^2-y^2)'];%定义双变量x、y的函数式ezcontour(f,[-3,3],49)%x、y为[-3 3]，网格为49×49subplot(222)ezmesh('sqrt(x^2+y^2)');subplot(223)ezsurf('real(atan(x+i*y))')%经过滤波，如果相同数据surf绘图没有滤波subplot(224)ezmeshc('y/(1+x^2+y^2)',[-5,5,-2*pi,2*pi])%x、y的数值范围分别为[-5 5]、[-2*pi 2*pi]轮廓曲面图、二维曲线、极坐标曲线图、自定义函数%图2绘制轮廓曲面图、二维曲线、极坐标曲线图、自定义函数figure(2)subplot(221)ezsurfc('sin(u)*sin(v)')subplot(222)ezplot('x^2-y^4');subplot(223)ezpolar('1+cos(t)')subplot(224)fplot('myfun',[-20 20])function Y=myfun(x)Y(:,1)=200*sin(x(:))./x(:);Y(:,2)=x(:).^2;三维曲线图%绘制三维曲线图figure(3)ezplot3('sin(t)','cos(t)','t',[0,6*pi])12．三维图形控制视点View图形旋转subplot(121)surf(peaks);title('旋转前图形');subplot(122)h=surf(peaks);rotate(h,[1 0 1],180)title('旋转后图形');灯光效果%灯光效果(1)camlight(2)light(3)lightangle(4)lighting(5)materialsphere;camlight色彩控制%色彩控制(1)缺省设置colordef、whitebg(2)色图colormap(3)浓淡处理shadingload flujetimage(X)colormap(jet)subplot(131)sphere(16)axis squareshading flattitle('Flat Shading')subplot(132)sphere(16)axis squareshading facetedtitle('Faceted Shading') subplot(133)sphere(16)axis squareshading interptitle('Interpolated Shading')。
(整理)matlab绘图指令大全.
绘图指令1 二维曲线图1.1 绘制折线图plot调整坐标范围：axis axis([0,300,0,2])1.2 绘制自定义函数1.3 绘制符号函数1.4 绘制自定义函数1.5 图形修饰设置颜色 y m c r g b w k 设置线型 - : -. --设置标记 . o x + *在指定坐标处，书写文字：1.6 更多类型的二维图e=0.2*rand(size(X));1.7 数值函数的二维图可绘制系统函数，也可绘制自定义函数的图形。
2 三维曲线图2.1 三维曲线plot32.2 三维面填色fill33 曲面图形3.1 网格点坐标的表示3.2 三维网格mesh、meshc、meshz消影开关：hidden on / hidden off利用peaks(50)作为模拟数据矩阵;3.3 着色表面图surf、surfc3.4 二元函数的伪彩色图pcolor3.5 等高线contour3.6 矢量场图quiverZ=X.*exp(-X.^2-Y.^2);3.7 视角控制view视点控制方式及效果：方位角、仰角控制方式及效果：缺省为(-37.5,30)。
3.8 多视区控制subplot3.9 制作、播放动画[x,y,z]=peaks(30); surf(x,y,z)% 制作动画m=moviein(5); % 5帧画面的动画变量for i=1:5view([1 1 i]) % 不断调整视点m(:,i)=getframe; % 将当前画面作为帧保存到序列中end% 播放动画movie(m,2,1); % 每隔1秒播放1帧，循环播放2次3.10 示例：地形图3.11 示例：汶川地形图load dem.txtmesh(dem)4 数据特征的图形展示以pdf结尾的函数，计算概率密度或概率；以cdf结尾的函数，计算累计分布函数。
如：示例：显示t分布与标准正态分布之间的关系。
示例：观察数据的分布特征。
Matlab实验报告（三）MATLAB绘图
Matlab实验报告（三）MATLAB绘图实验⽬的1．掌握MATLAB的基本绘图命令。
2．掌握运⽤MATLAB绘制⼀维、⼆维、三维图形的⽅法。
3．给图形加以修饰。
⼀、预备知识1．基本绘图命令plotplot绘图命令⼀共有三种形式：⑴plot(y)是plot命令中最为简单的形式，当y为向量时，以y的元素为纵坐标，元素相应的序列号为横坐标，绘制出连线；若y为实矩阵，则按照列绘出每列元素和其序列号的对应关系，曲线数等于矩阵的列数；当y为复矩阵时，则按列以每列元素的实部为横坐标，以虚部为纵坐标，绘出曲线，曲线数等于列数。
⑵ plot(x,y,[linspec])其中linspec是可选的，⽤它来说明线型。
当x和y为同维向量时，以x为横坐标，y为纵坐标绘制曲线；当x是向量，y是每⾏元素数⽬和x维数相同的矩阵时，将绘出以x为横坐标，以y中每⾏元素为纵坐标的多条曲线，曲线数等于矩阵⾏数；当x为矩阵，y为相应向量时，使⽤该命令也能绘出相应图形。
⑶plot(x1,y1,x2,y2,x3,y3……)能够绘制多条曲线，每条曲线分别以x和y为横纵坐标，各条曲线互不影响。
线型和颜⾊MATLAB可以对线型和颜⾊进⾏设定，线型和颜⾊种类如下：线：—实线：点线—.虚点线——折线点：.圆点 +加号 *星号 x x型 o 空⼼⼩圆颜⾊：y 黄 r 红 g 绿 b 蓝 w ⽩ k ⿊ m 紫 c 青特殊的⼆维图形函数表5 特殊2维绘图函数[1] 直⽅图在实际中，常会遇到离散数据，当需要⽐较数据、分析数据在总量中的⽐例时，直⽅图就是⼀种理想的选择，但要注意该⽅法适⽤于数据较少的情况。
直⽅图的绘图函数有以下两种基本形式。
·bar(x,y) 绘制m*n 矩阵的直⽅图。
其中y 为m*n 矩阵或向量，x 必须单向递增。
·bar(y) 绘制y 向量的直⽅图，x 向量默认为x=1:m close all; %关闭所有的图形视窗。
matlab绘图进阶（翻译总结）
matlab绘图进阶（翻译总结）在发表⽂章是往往需要根据要求对绘图进⾏特殊的设定，这就要我们更深⼊的了解matlab绘图~这⾥详细介绍了matlab绘图中常⽤的⼀些属性。
⾸先，我们必须明确matlab是⾯向对象的。
我们常操作的包括绘图（figures）、坐标系（axes）、⼦图（subplots），都是针对他们对应的句柄（handles）。
不同的对象具有很多共性的属性，也有特有的属性，总的说来是有⼀堆属性，哈哈。
那么这么多属性我们怎么知道呢？google去吧。
⽐如text这⼀对象，就google: matlab text properties如何获取句柄设置属性呢？先从简单的plot看起吧。
figureh=plot(randn(100,1));获取句柄get(gcf)get(gca)get(h)是不是看到句柄的⼀堆属性啊？想改哪个就从这⾥开⼑吧。
哈哈⽐如get(gca)⾥的：FontName = Helvetica %字体居然是这么奇怪的⼀种FontSize = [10] %字号是10啊下⾯就讲⼀些常⽤的属性吧。
1）对于figure来讲color命令：set(gcf,'color',[0 0 1]);这就设为蓝⾊了，[R G B]这⾥三⾊的范围是[0~1]，要记住啊。
PaperPositionMode默认是manual模式，在matlab中figure打印或另存为图⽚时会被重采样,相对⼤⼩也会变，要禁⽤的话，就设置该属性为auto set(gcf,'paperpositionmode','auto');2）对于Axesbox控制坐标轴的框有⽊有命令：set(gca,'box','on');color注意这⾥的color是设置绘图区的颜⾊，坐标轴上的颜⾊是单独的。
⽐如轴标签，就要set(get(gca,'XLabel'),'color',[0 0 1]);xcolor,ycolor,zcolor如果你想分别设置坐标轴或其标记的颜⾊的话，就要⽤到这些了。
第六章 MATLAB 绘图
第六章
MATLAB 绘图
1
MATLAB 绘图
matlab语言丰富的图形表现方法，使得数学计算结果可以
方便地、多样性地实现了可视化，这是其它语言所不能比 拟的。
–高层绘图函数
» 不需过多考虑绘图细节，只需给出一些基本参数 » 简单明了、方便高效 –低层绘图操作 » 将图形的每个元素（坐标轴、曲线、曲面或文字） 分配一个句柄，通过该句柄对该图形元素进行操作 » 控制和表现图形的能力更强
–当选项省略时，MATLAB规定，线型一律用实线，颜色将根据曲线的先后 顺序依次采用表中给出的前7种颜色。 –t=0:0.2:2*pi; –x=sin(t); –y=cos(t); –plot(t,x,'+r',t,y,'-b')
11
二维图形（续）
双纵坐标函数plotyy
– 将函数值具有不同量纲、不同数量级的两个函数绘制在同一坐标中，有 利于图形数据的对比分析。 – 调用格式为：plotyy(x1,y1,x2,y2)
matlab实验心得总结
matlab实验心得总结在学习和使用 MATLAB 的过程中，我经历了许多挑战，也收获了不少宝贵的经验和知识。
通过一系列的实验，我对 MATLAB 这个强大的工具从陌生到熟悉，从初步了解到能够较为熟练地运用。
MATLAB 给我的第一印象是它丰富的功能和复杂的操作界面。
刚开始接触时，面对众多的函数和指令，我感到有些不知所措。
但随着实验的逐步深入，我发现只要掌握了一些基本的概念和操作方法，就能逐渐上手并发挥其强大的功能。
在进行实验的过程中，我深刻体会到了 MATLAB 在数值计算方面的强大优势。
无论是简单的数学运算，还是复杂的矩阵运算，MATLAB 都能高效、准确地完成。
例如，在求解线性方程组时，只需几行代码就能得到精确的解，这比手动计算节省了大量的时间和精力。
而且，MATLAB 还提供了丰富的函数来处理各种数值问题，如求导数、积分、极值等，这使得解决数学问题变得更加便捷。
同时，MATLAB 在数据可视化方面也给我留下了深刻的印象。
通过使用plot 函数等绘图指令，能够将数据以直观的图形形式展示出来。
这不仅有助于我们更好地理解数据的特征和趋势，还能帮助我们发现数据中隐藏的规律。
比如，在分析一组实验数据时，通过绘制折线图、柱状图等，能够清晰地看到数据的变化情况，从而做出合理的判断和分析。
在处理矩阵和数组的操作上，MATLAB 展现出了极高的效率和便利性。
矩阵的运算在很多科学和工程领域中都非常常见，而 MATLAB提供了一系列简洁明了的语法来进行矩阵的加、减、乘、除等运算。
这使得我们能够更加专注于问题的本质，而不必花费过多的精力在底层的运算实现上。
然而，学习 MATLAB 并非一帆风顺。
在实验过程中，我也遇到了不少困难和错误。
其中，语法错误是最常见的问题之一。
由于MATLAB 有着严格的语法规则，一个小小的标点符号或者字母的大小写错误都可能导致程序无法运行。
这就要求我在编写代码时要格外细心，认真检查每一行代码。
matlab画图总结
1、小整理:MATLAB基本绘图函数plot： x轴和y轴均为线性刻度（Linear scale）loglog: x轴和y轴均为对数刻度（Logarithmic scale)semilogx： x轴为对数刻度，y轴为线性刻度semilogy： x轴为线性刻度，y轴为对数刻度====================================================2、在Matlab中一张图中画出多个函数 plot（x1,y1，x2，y2，x3，y3）3、若要改变颜色，在座标对后面加上相关字串即可：plot（x, sin(x), 'c’， x，cos(x), 'g’）；若要同时改变颜色及图线型态(Line style），也是在座标对后面加上相关字串即可:plot(x， sin（x），'co’， x, cos（x），’g＊’);plot绘图函数的叁数字元颜色字元图线型态y 黄色 . 点k 黑色 o 圆w 白色 x xb 蓝色 + +g 绿色＊＊r 红色 - 实线c 亮青色 : 点线m 锰紫色 -。
点虚线-- 虚线'。
’用点号绘制各数据点'^’用上三角绘制各数据点'+' 用’+’号绘制各数据点’v' 用下三角绘制各数据点’*' 用'＊'号绘制各数据点’〉’用右三角绘制各数据点' 。
' 用’.'号绘制各数据点’<' 用左三角绘制各数据点’s'或squar 用正方形绘制各数据点’p’用五角星绘制各数据点'd'或diamond用菱形绘制各数据点'h’用六角星绘制各数据点4、图形完成后,我们可用axis([xmin,xmax,ymin,ymax])函数来调整图轴的范围：axis(［0, 6, -1.2， 1。
2]）;5、MATLAB也可对图形加上各种注解与处理：xlabel('Input Value')；％ x轴注解ylabel（’Function Value'）；％ y轴注解title('Two Trigonometric Functions'); ％图形标题legend('y = sin(x)’,'y = cos(x）’）; % 图形注解grid on; % 显示格线6、如何改变MATLAB坐标轴间隔？x=[20，22,24,26，28，30，32，34，36，38,40,42，44]；y=[62。
matlab绘图知识点总结
matlab绘图知识点总结一、Matlab基本绘图函数1. plot函数plot函数是Matlab中最基本的绘图函数之一，用于绘制二维图表。
其基本语法为：plot(x, y)。
其中x是横轴坐标数据，y是纵轴坐标数据。
通过plot函数可以绘制折线图、散点图等。
2. bar函数bar函数用于绘制条形图，其基本语法为：bar(x, y)。
其中x是条形的横轴坐标位置，y是条形的高度。
3. pie函数pie函数用于绘制饼图，其基本语法为：pie(x, labels)。
其中x是用来指定各个扇形区域的大小的矩阵，labels则是用来指定每个扇形区域的标签。
4. hist函数hist函数用于绘制直方图，其基本语法为：hist(x, bins)。
其中x是待绘制的数据，bins则是用来指定直方图的条形数目。
5. scatter函数scatter函数用于绘制散点图，其基本语法为：scatter(x, y)。
其中x和y分别是散点的横轴和纵轴坐标数据。
6. contour函数contour函数用于绘制等高线图，其基本语法为：contour(x, y, z)。
其中x和y分别是网格的横轴和纵轴坐标，z则是用来指定等高线的数值。
二、自定义图形1. 设置标题、标签和图例在Matlab中，可以使用title、xlabel、ylabel和legend等函数分别设置图表的标题、横轴和纵轴标签以及图例。
2. 设置图表样式可以使用line属性、marker属性以及color属性等来设置折线图、散点图等的样式。
3. 修改图表坐标轴可以使用xlim、ylim函数来设置图表的横轴和纵轴范围，并使用xticks和yticks函数来设置坐标刻度。
4. 绘制多个数据集可以使用hold on函数来绘制多个数据集，并使用hold off函数来结束绘制多个图表。
5. 设置图表背景可以使用grid、box、axis equal等函数来设置图表的背景。
三、子图表绘制1. subplot函数subplot函数用于在一个图形窗口中绘制多个子图表，其基本语法为：subplot(m,n,p)。
