HCP200A颇尔滤油机说明书

PALL CORPORATION

操作维护

手册

HCP200A

汽轮机油净化机

颇尔过滤器(北京)有限公司

北京经济技术开发区宏达南路12号

邮编:100176

Tel: (010) 67802266 Fax: (010) 67802319

前言

此手册是本公司按照客户采购单的要求而制造的设备的安装、操作及保养指南。在安装、操作及保养此设备之前，必须阅读此手册的有关内容。

此设备和选购部件将分别包装，并由客户装配。拆开包装箱时，要细心谨慎，并按发货单核查所收到的部件。

此设备已按颇尔公司标准程序进行了试验和质量检验，而且也根据合同的要求进行必要的试验。然而，在试验后，为便于运输，设备可能已打开或解体，并已将其放空和清洗等。客户应检查并确保运输时，螺母、螺栓、软管或其它任何部件均未松动，必要时将其紧固。

铭牌已固定在设备上，如需要参数、服务或备件时，可查阅铭牌提供的信息。

用户有责任检查实际的操作条件，并确保过滤部件、滤芯、容器及密封材料与实际应用条件相匹配并符合地方安全法规。

手册编号版次日期

MAN HCP200A B 2006/3

目录

概述 3 选型 4 技术参数 5 报警条件7 储存与安装10

储存10

安装前检验10

HCP与用户系统的连接11

HCP与电源的连接13 操作屏幕15

操作屏幕概述15

主菜单16 设备启动20

脱水循环20

过滤循环21

设备排空21 维护23

日常维护23

滤芯更换23

故障诊断24 附录26

备件清单26

PALL图纸HCP200AINST 共2张

PALL图纸H0474.E 共5张

此设备是颇尔公司专为汽轮机油设计的过滤脱水系统，它集油液的精密过滤及高效脱水于一体，能有效清除油液中的颗粒及乳化水、游离水。处理完成后油液清洁度可达NAS1638 6级，自由水含量可低于100 PPM。

本设备的功能包括：

1．过滤循环：可单独作为颗粒过滤设备使用。

2．脱水循环：可去除汽轮机油中乳化水、游离水。

本设备具备如下特点：

1．无人值守运行：经调试合格进入正常运行后，无须值守；

2．故障自动报警：运行异常需维护时可自动报警并提示操作方法；

3．遇险自动停机：运行中出现危急情况时可自动停机关闭系统；

4．系统状态显示：设备操作屏幕可显示设备当前及历史操作数据；

5．远程工况监视：预留设备状态信号远传接口,用户可根据需要连接。

本设备原理如下：

1．过滤原理：

油液流经颇尔具有多项专利技术的高效滤芯，通过滤芯由表及里，沿流动方向逐渐缩小的渐变孔隙结构，分层拦截不同尺寸的污染颗粒，最大限度地提高了滤芯的使用寿命及过滤效率。

2．脱水原理：

油液流经过滤器FL02后，进入聚结罐内的聚结滤芯，由于聚结滤芯材料独特的极性分子的作用，油液中的游离水以及乳化水在通过滤芯后聚结成为较大的水滴。由于重力作用，沉降到聚结罐下部。部份尺寸较小的水珠在惯性作用下随同油液向上直至分离滤芯处。

分离滤芯由特殊的憎水材料制成，当油液通过时，水珠被挡在滤芯的外面，经过相互聚集，尺寸逐渐增大，最后因重力沉降到聚结罐下部的储水罐中排出。而油则进入滤芯并从出液口排出。

HCP200A 汽轮机油净化机选型示例：

HCP200A 380 50 A C

A B C D

A：“380”表示交流电电压为380V；

以上选型电压为净油机动力电，控制回路为230V交流及24V直流。

B：“50”表示电源频率为50HZ；

C：“A”表示滤芯配置标准型，对应滤芯选项见下表；

“K”表示滤芯配置高效型，对应滤芯选项见下表；

D：“C”表示移动式；

“S”表示固定式。

净油机选型与滤芯配置对应表

型号

聚结滤芯分离滤芯保护滤芯循环滤芯物料代码数量物料代码数量物料代码数量物料代码数量

HCP200A 1202845

(标准型)

10 1203126 1

1200339

(标准型)

1 1200337 1 1202846

(高效型)

1200335

(高效型)

技术参数

1. 标识

设备名称：汽轮机油净化机

型号：HCP200A

2. 工作条件

流体：汽轮机油

流体温度范围：+40 ℃~ +70 ℃（104℉~158℉）最大流体粘度：<=46 cst

环境温度：-10 ℃~ +60 ℃（14℉~140℉）

3. 流体系统

进口压力：>=-0.045 MPa

进口泵P01名义流量：100 Liter/min.

泵安全阀RV01设定值：0.8 Mpa

进口泵P02名义流量：100 Liter/min.

泵安全阀RV02设定值：0.8 MPa

进口过滤器FL01过滤精度：250μm

保护过滤器FL02过滤精度：β5(c)=1000（高效型）

β12(c)=1000（标准型）循环过滤器FL03过滤精度：β7(c)=1000

排水口过滤器FL04过滤精度：250μm

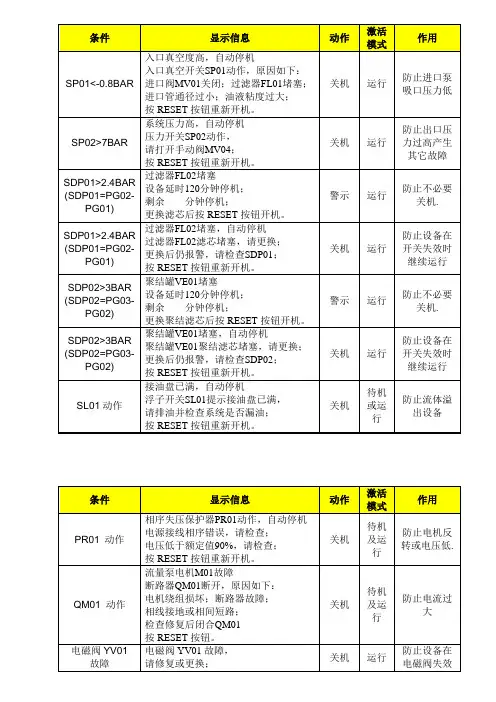

真空开关SP01报警值：-0.08 M Pa

压力开关SP02报警值：0.7MPa

聚结滤芯过滤精度：10μm（标准型）

1μm（高效型）

保护过滤器压差发讯器SDP01报警值：0.24 M Pa

聚结罐压差发讯器SDP02报警值：0.30 M Pa

循环过滤器压差发讯器SDP03报警值：0.24 M Pa

4. 结构材料

结构架: 碳钢喷塑

容器：304不锈钢

带螺纹的接头及紧固件：防腐处理过的碳钢

软管：耐油材料

控制箱体：碳钢喷塑

5. 密封材料丁腈橡胶
