滤油机使用说明书
TYA润滑油专用滤油机使用说明书
TYA润滑油专用滤油机使用说明书一、滤油机的用途和特点用途：TYA系列能快速脱除油液中的水分、气体、杂质和挥发物（如酒精、汽油、氨气等）。
提高油液品质，恢复润滑油粘度、闪点及使用性能。
保证液压系统、动力系统、润滑系统的正常运行，特别适合于油田、矿山、冶金、电力、交通、制造等行业对液压油、机械油、冷却油等各种润滑油的净化再生处理。
特点：1、滤除杂质能力强，大面积、深层次的精密滤材可除去油中的细微颗粒。
2、自动反冲洗功能：自动清洗过滤器截留的大量杂质。
3、先进的介质吸热冷凝系统。
4、本机设置有压力保护，自动控温加热，自动分离冷凝水装置，再线运行中排水，操作简单、安全、可靠。
5、采用优质滤材，纳污量大、耐腐蚀、耐高温，机械强度高，除杂质精度高，使用寿命长。
6、独特的脱气、脱水系统：采用立体蒸发技术，多层次油水分离技术，迅速分离油中的水分、气体和杂质。
四、使用前准备和检查1、滤油机的各部件在出厂前都已经过调整试验，运到使用现场须检查各部分是否完好无损。
2、滤油机安放平稳，进油口接通油箱下部放油口，出油口接通油箱上部。
3、滤油机接好电源及地线。
机上的配电柜以及油泵、真空泵、加热器接线处都应进行检查，确保连接牢固，绝缘可靠。
4、油泵电机试启动，观察是否顺时针方向旋转（从电机端正视）。
否则将电源调换相位。
5、在线运行液压油及其它机械油处理时，需适当补充同牌号油，保证油箱油位正常。
五、控制盘操作程序1、控制盘外部接线见电器接线图，从电控柜的左下侧孔接入380V三相四线交流电，控制盘外壳要可靠接地。
2、合上总电源开关，控制盘上的电源指示灯亮，表示电源已接通。
3、加热时，将温控仪开关打开，红灯亮表示处于准备工作状态，然后将控温旋钮旋至工作温度使加热器开始对油液进行加热，当油温达到设定温度时，温控仪会自动关闭加热器。
因此具有自动加热，恒温的功能。
4、停止运行后断开总电源开关，随后锁上控制柜门。
六、操作及使用说明（一）操作步骤1、将滤油机接好电源，连接好进出油管，按工艺流程图，分别关闭所有与外界相连的阀门（1、2、3、5、7、9、10、11、13、14、18、19、20、21），（阀门3在电磁阀流量不足时候开启），使其形成滤油通路。
TLY透平油滤油机说明书75-200
TLY系列透平油真空滤油机使用说明书江苏能建机电实业有限公司JIANGSU NENGJIAN MACHINE & ELECTRONIC INDUSTRY CO.,LTD.敬告用户尊敬的用户，首先感谢您使用本公司产品，在安装、使用产品前，请仔细阅读本使用说明书，未详细阅读不可进行操作，违反操作规程会缩短设备使用寿命或产生危害。
1、设备必须采用三相四线外接电源，其外接电源线所承载的电流应大于设备铭牌标注的总功率的要求。
2、电源线与电气柜的接线端应固定牢靠，设备接地螺栓应接零可靠。
3、主要配套设备必须按随机技术文件操作和保养。
4、操作设备前应认真检查各种控制阀门是否打开和控制灵活。
5、对于使用环境温度小于5℃的场所，增加前级加热小车，提高蒸发温度，保证设备正常运行。
目录１、产品用途．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．42、工作原理示意图及主要结构功能．．．．．．．．．．．．．．43、主要技术参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．64、适用范围．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．65、操作与维护．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．76、电器操作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．87、运行与维修．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．91、产品用途TLY系列透平油真空滤油机，是我公司吸收国内外最新净油科技成果，集聚结、冷凝和真空净油技术于一体，研制成功的新一代透平油净化产品。
该产品设计合理，结构紧凑，操作方便。
采用聚结与真空净油相结合，循环加热和高低温在现显示控制，有效解决高温状态下的油品乳化，使所含水分彻底蒸发。
选用精密滤芯，五级过滤，使过滤精度达到5µm以下。
风冷冷凝和真空机组的积木式组合使用，有效减少油沫量，充分脱除所分离的水分，在运行状态下直接放除，无需停机操作。
滤油机操作指导书
滤油机操作规程一、 目的使员工能够正确的使用滤油机，避免出现安全事故，并达到滤油，加油，吸油的目的。
二、 范围公司生产涉及到的46#液压油的过滤，加油，吸油。
三、 滤油机图示说明3.1滤油机上每个罐体都有功能名称。
3.2管路上有标识液体流通方向。
四、 操作规程4.1滤油机开始使用前基本操作方法4.1.1检查滤油机外观各个部位是否有异常。
4.1.2查看吸油油管和排油油管是否连接可靠，油管是否破损。
4.2滤油机针对（回收桶内）回收油的循环过滤操作方法4.2.1把吸油管的一端插如到回收桶的底面，再把出油管的一端插入到回收桶的顶面。
4.2.2检查吸油管阀门是否打开，出油管阀门是否打开（非常重要），警示：出油管阀门如没有打开会出现系统内压力升高，油泵、真空泵停止运行的现象出现。
如下图所示，4.2.3检查下图两个阀门的开关状态，确保没有同时打开、同时关闭。
警示：如同时打开，会有很少一部分的液压油经过超滤器。
如同时关闭，会出现系统内压力升高，油泵异常停止运行的现象出现。
4.2.3检查完阀门的状态后，把电柜的门打开，把图示的电源开关全部打开。
4.2.5按下油泵启动按钮，检查油泵转动方向是否与标识方向一致。
确认无误后，按下油泵停止按钮。
警示：重新接的总电源线，这项必须进行检测。
4.2.6启动真空泵按钮吸油，吸油过程时刻检查真空分离器视油口是否有油喷射。
4.2.7待真空分离器视油口有油喷射时，打开加热开关，把《测量与设定转换开关》拨到设定位置，检查加热温控器设定温度是否在40～70度范围内，根据油量的污染程度旋转调整旋钮，调整温度，污染越大，温度越高；调整完毕后，把《测量与设定转换开关》拨到测量位置。
4.2.8设备循环过滤，待出油口开始出油时，检查真空分离器视油口喷射是否连续，如果不连续喷射，调整下图阀门适当卸压，使吸油与出油压力达到平衡。
4.2.9根据过滤油品的污染程度，设备循环一段时间后，从下图小放油管阀门处接少许油，滴在干净无黑点的卫生纸上，观察有无黑点杂质存在，如果能够目测到黑点，设备的循环过滤还需要继续过滤。

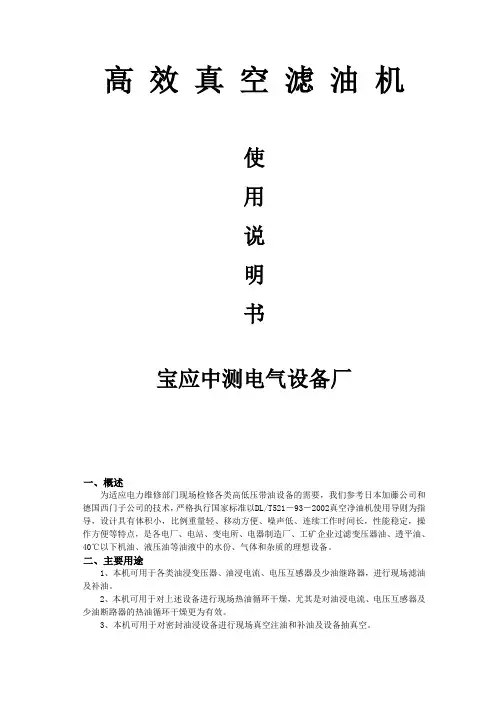

高效真空滤油机使用说明书
高效真空滤油机使用说明书宝应中测电气设备厂一、概述为适应电力维修部门现场检修各类高低压带油设备的需要，我们参考日本加藤公司和德国西门子公司的技术，严格执行国家标准以DL/T521－93－2002真空净油机使用导则为指导，设计具有体积小，比例重量轻、移动方便、噪声低、连续工作时间长，性能稳定，操作方便等特点，是各电厂、电站、变电所、电器制造厂、工矿企业过滤变压器油、透平油、40℃以下机油、液压油等油液中的水份、气体和杂质的理想设备。
二、主要用途1、本机可用于各类油浸变压器、油浸电流、电压互感器及少油继路器，进行现场滤油及补油。
2、本机可用于对上述设备进行现场热油循环干燥，尤其是对油浸电流、电压互感器及少油断路器的热油循环干燥更为有效。
3、本机可用于对密封油浸设备进行现场真空注油和补油及设备抽真空。
4、本机还可以用于对轻度变质的变压器油进行再生净化，使其性能达到合格油标准。
三、主要特点本机与国际国内的同类产品相比较有如下特点； 1、体积小、重量轻，是同类产品重量的二分之一。
2、改进完善了油气分离的设计。
利用真空进油，装设了管状旋转喷油器，减少了阻力，回旋速度快，增加了油气分离效果。
4、根据用户的需要，净油器部分的过滤介质由特制精滤芯为过滤介质，特制精滤芯为无纺密纸做成，当发现过滤慢时只需剥掉外面一层无纺密纸即可。
5、一机多能，这是本机的一个重要特点。
由于本机在现场使用，并利用原来的带油设备做储油罐，使热油循环本机与设备之间，这样便使滤油、再生、热油循环干燥三种功能 四、工作原理40－75动控制进入真空罐内的油量进出平衡。
经过加热后的油液通过喷翼飞快旋转将油分离成半雾状，油中的水份急速蒸发成水蒸气并连续被真空泵吸入冷凝器内，进入冷凝器内的水气经冷却后再返原成水放出。
在真空加热罐内的油液，被排油泵排入精滤器通过滤滤芯将微粒杂质过滤出来。
从而完成真空滤油机迅速除去油中杂质、水份、气体的全过程，使洁净的油从出口处排出机外。
仪天成 YTC338 系列真空滤油机 用户操作手册说明书
YTC338系列真空滤油机用户操作手册尊敬的顾客感谢您购买本公司YTC338系列真空滤油机。
在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。
三年（包括三年）内如产品出现缺陷，实行免费维修。
三年以上如产品出现缺陷，实行有偿终身维修。
◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
滤油机使用说明范文
滤油机使用说明范文滤油机是一种机械设备，用于将润滑油中的杂质和污染物过滤出来，保持润滑油的清洁度和性能。
使用滤油机能够延长机器设备的使用寿命，提高工作效率，降低维修成本。
以下是滤油机的使用说明：1.检查滤油机2.安装滤油机将滤油机放置在平稳的地面上，并确保周围通风良好。
连接油液的进出口管道，并确保密封良好，避免漏油和漏气的情况出现。
3.准备滤油机打开滤油机的控制面板，检查各项指示灯的状态。
确认电源是否正常，开关是否处于关闭状态。
根据工作需要，选择合适的滤芯和滤材，安装到滤油机的滤芯插座中。
4.操作滤油机（1）打开进油阀门，确认进入滤油机的油液流动正常，没有阻塞或者倒流的情况。
（2）打开电源开关，滤油机开始工作。
（3）根据需要，可以调节滤油机的工作时间和过滤速度。
可以参考设备的操作手册进行操作。
（4）观察滤油机的运行状态和滤油效果，确保滤油过程稳定，并不断监测滤油机的压力和温度。
如有异常情况，应及时调整或停止工作。
（5）滤油机工作结束后，关闭滤油机的电源开关和进油阀门。
5.保养滤油机（1）定期清洁滤油机的滤芯和滤材。
根据使用频率和工作环境的不同，可以选择自洁式滤芯或定期更换滤芯的方法。
（2）定期检查滤油机的各个部件，包括电气设备、连接管道和密封件等。
如有损坏或者松动的情况，应及时修复或更换。
（3）定期更换滤芯和滤材。
根据滤油机的使用频率和滤油效果，制定定期更换滤芯和滤材的计划。
6.注意事项（1）在操作滤油机时，请将电源开关置于关闭位置，以免发生意外。
（2）使用滤油机时，请穿戴好相应的个人防护用品，如防护眼镜、防护服等。
（3）滤油机使用后，及时关闭进油阀门，以免导致油液外泄和浪费。
（4）滤油机的使用环境应保持干燥、清洁，远离火源和爆炸物。
（5）禁止将有害物质和腐蚀性物质放入滤油机。
021滤油机操作说明书(北京)
MFV系列真空滤油机操作手册HAWKLEADER LTD.目录章节名称页码1 前言 32 设计参数 43 操作手册 6概述 6各构件系统 6电气系统84 安装及操作11安装11操作程序155. 保养17日常保养工作17故障探测20大修安排226 附录系统总图+原理图电器接线图1电器接线图2前言此手册是本公司按照客户采购单的要求而制造的设备的安装、操作及保养指南。
在安装、操作及保养之前，必须阅读此手册的有关内容。
此设备和选购部件将分别包装，并由客户装配。
拆开包装箱时，要仔细谨慎，并按照装箱单核查所收到的部件。
此设备已按照HAWKLEADER公司标准程序进行了实验和质量检验，而且也根据合同的要求进行必要的试验。
然而，在试验后为了方便运输，设备可能已打开或解体，并已将其放空和清洗等。
客户应检查并确保运输时，螺母、螺栓、软管或其他任何部件均未松动，必要时将其紧固。
铭牌已固定在设备上，如需要参数、服务或备件时，可查阅铭牌提供的信息。
用户有责任检查实际的操作条件，并确保过滤部件、滤芯、容器及密封材料与实际应用条件相匹配并符合地方安全法规。
设计参数1.标识设备名称：真空滤油机型号：MFV-021380HT32.设计操作条件流体：石油基液压油，润滑油进口压力0.1MPa出口压力0.6 MPa运行温度最高70℃最大流体粘度700CST最小流体粘度10 CST3.流体系统进口循环流量：20升/分安全溢流压力 1.0 MPa出口出口压力0.6 MPa出口过滤器压差开关设定值0.35 MPa出口泵安全阀设定值0.7 MPa4.真空系统运行真空度从-0.06MPa至-0.09 MPa可调泵润滑油Supervac非乳化液或矿物油，达到ISO46粘度级5.结构材料结构架，容器及控制箱：不锈钢带螺纹的接头及紧固件：不锈钢软管：不锈钢密封件丁晴橡胶6.外形尺寸长：1100 mm宽：600 mm高：带脚轮980 mm无液体时装置重量：200KG7.电动机及传动系统连接方式：直连供电电源：380V 50Hz控制电压：220V AC电动机总功率：380V 3.75KW8.仪表设备：控制箱总开关启动按扭停止按扭复位按扭（故障报警后使用）导空按钮电源指示灯运行指示灯低液位警示灯（真空罐内液位过低且无法在短时间内自动恢复）高液位警示灯（真空罐内液位过高）压差警示灯（出口滤芯堵塞）热过载指示灯（电器热过载）部件出口压力表入口真空压力表（可能为负值）喷嘴压力表容器真空度表容器液位浮子式开关出口过滤器压差开关操作说明概述MFV系列移动式净化设备是通过清除水、颗粒污物和气体而净化处理液压及润滑油。
HCP200A颇尔滤油机说明书
H C P200A颇尔滤油机说明书(总27页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--PALL CORPORATION操作维护手册HCP200A汽轮机油净化机颇尔过滤器(北京)有限公司北京经济技术开发区宏达南路12号邮编:100176Tel: (010) Fax: (010)前言此手册是本公司按照客户采购单的要求而制造的设备的安装、操作及保养指南。
在安装、操作及保养此设备之前，必须阅读此手册的有关内容。
此设备和选购部件将分别包装，并由客户装配。
拆开包装箱时，要细心谨慎，并按发货单核查所收到的部件。
此设备已按颇尔公司标准程序进行了试验和质量检验，而且也根据合同的要求进行必要的试验。
然而，在试验后，为便于运输，设备可能已打开或解体，并已将其放空和清洗等。
客户应检查并确保运输时，螺母、螺栓、软管或其它任何部件均未松动，必要时将其紧固。
铭牌已固定在设备上，如需要参数、服务或备件时，可查阅铭牌提供的信息。
用户有责任检查实际的操作条件，并确保过滤部件、滤芯、容器及密封材料与实际应用条件相匹配并符合地方安全法规。
目录概述3选型4技术参数5报警条件7储存与安装10储存10安装前检验10HCP与用户系统的连接11HCP与电源的连接13操作屏幕15操作屏幕概述15主菜单16设备启动20脱水循环20过滤循环21设备排空21维护23日常维护23滤芯更换23故障诊断24附录26备件清单26PALL图纸 HCP200AINST 共2张PALL图纸共5张概述此设备是颇尔公司专为汽轮机油设计的过滤脱水系统，它集油液的精密过滤及高效脱水于一体，能有效清除油液中的颗粒及乳化水、游离水。
处理完成后油液清洁度可达NAS1638 6级，自由水含量可低于100 PPM。
本设备的功能包括：1．过滤循环：可单独作为颗粒过滤设备使用。
2．脱水循环：可去除汽轮机油中乳化水、游离水。
本设备具备如下特点：1．无人值守运行：经调试合格进入正常运行后，无须值守；2．故障自动报警：运行异常需维护时可自动报警并提示操作方法；3．遇险自动停机：运行中出现危急情况时可自动停机关闭系统；4．系统状态显示：设备操作屏幕可显示设备当前及历史操作数据；5．远程工况监视：预留设备状态信号远传接口,用户可根据需要连接。
普通38滤油机使用说明书
真空滤油机使用说明书目录目录 (1)一﹑工作原理 (2)二﹑流程图 (2)三﹑真空滤油机主要技术指标 (2)四﹑开机前检查与准备 (2)五﹑操作要点 (3)六﹑劣化油处理后可达到的几项主要指标 (5)七﹑维护 (5)八﹑故障排除 (6)九﹑电路原理图 (7)十﹑电器元件表 (8)十一﹑电控柜面板图 (9)注意1、开机前请您细阅本使用手册，不正确的操作将严重损坏本机的性能。
2、电源接线要严格按照电气原理图接线，作好接地，注意安全。
3、非公司人员或授权机构不得擅自更改或短接控制系统线路。
4、在供电的时候不要试图拆卸设备内部的任何单元；不要触及设备内部的端子或执行器，这样做可能导致电击和严重事故。
5、在设备运行过程中，不要试图拆卸或修改机内任何单元，任何这样做的企图都可能导致误动作、火灾或严重损害。
6、设备自动加热温度已由调试人员按用户要求设置，调定后非专业调试、维修人员不能随意改动。
7、只有具备电气系统知识的从业人员可以进行检修。
8、不要在下列场所操作控制系统：＊温度或湿度超过规定范围的场所。
＊由于温度急剧改变而引起凝露的场所。
＊有腐蚀性气体或易燃易爆性气体的场所。
9、当温控仪失效，不能再对加热系统进行控制时，绝对禁止启动加热器。
真空滤油机使用说明书一、工作原理水与油的沸点差距较大。
高真空状态下，水的沸点下降很多，同时给油加热，使水份从油中快速逸出。
再使油液经过精细过滤，成为合格油品。
滤前油在真空作用下，由进油口经磁性过滤、粗滤去粗粒杂质后到加热管加热。
热油由喷射管喷为粗粒雾状，并逐渐分布于反映环上，在一个立体的范围内，形成三维的多层面的蒸发体，若此时真空度为-0.09MP a ，而水沸点只有50℃左右，且油已被加热并稳定在70℃，油中水份沸腾逸出，油水分离。
大部份水蒸气进入冷凝器，凝结为水滴。
其余的水汽与油中有害气体一起被真空泵排出。
去掉水份的油由油泵泵出，经过精滤器滤除微粒杂质后输出，完成一个工作循环，短时间的循环之后，油中水、气、杂质就会除净，达到使用标准。
ZLY透平油滤油机说明书
ZLY 系列 透平油真空滤油机
使 用 说 明 书
江苏能建机电实业有限公司
JIANGSU NENGJIAN MACHINE & ELECTRONIC INDUSTRY CO.,LTD.
1
敬告用户
尊敬的用户，首先感谢您使用本公司产品，在安装、使用产品前，请仔 细阅读本使用说明书，未详细阅读不可进行操作，违反操作规程会缩短设备 使用寿命或产生危害。
≤0.4
≤5
NAS1638-5 级
900
980
ZLY-200 ≥200 87
1100
4、适用范围
透平油：GB/T7596-2000
牌号
32
46
运动粘度
28.8
41.4
mm/s
35.2
50.6
润滑油：
名 称 牌 号 适合温度℃
机械油
20~30
45
68
100
61.2
90.0
74.8
110.0
备注 40-90 号适用
5
使真空缸内保持足够的真空度。 3、主要技术参数
数 名称
型号
量
ZLY-75
工作能力 L/ｍiｎ ≥75
工作压力 Mpa
滤油机ZL— A说明书 (1)
光达牌Z L-A高效型真空滤油机使用说明书中国重庆工商大学科技开发总公司制造（原重庆渝州大学科技开发总公司）联系地址：中国重庆市南岸区四公里208号邮编：400014 订货电话：（023）63530830 63530831传真：（023）63529897 维修电话：（023）62768299 E-mail：sale@ http：∥特别注意事项1、运行初期（即磨合期）必须半月或当真空泵油含水乳化发白时彻底换真空泵油。
2、磨合期（约三个月）过后可以一月或当真空泵油乳化发白时换真空泵油。
否则将会使真空泵的磨损加剧，运行时温升加快，严重时会使真空泵卡死。
重庆工商大学科技开发总公司１目录一、用途 (3)二、主要特点 (3)三、工作原理 (4)四、主要技术参数 (5)五、安装调试 (6)六、操作方法 (6)七、注意事项 (8)八、维护、保养 (9)九、故障排除指南 (10)十、运行中变压器油质量标准 (13)十一、电气原理图 (14)２一、用途光达牌滤油机由中国重庆工商大学科技开发总公司研制生产，是国家电力部定型产品[电力部机技（1994）22号]，国家级重点新产品，获国家科技进步奖、电力部科技进步奖、国家环保总局环保项目、尤里卡国际发明奖、联合国发明创新科技之星奖的专利产品。
它利用新型的真空干燥原理和分离工程及精密过滤技术，能在真空状态下高效可靠的脱除各种矿物油中的水分、气体、杂质，能在不停电、不停产、不换新油、不用滤纸、变压器带电运行的情况下，对不合格变压器油进行处理，使油品达到国标、军标、国际标准。
它广泛应用于电厂、电站、矿山、机械、化工等各工程领域，用以对变压器、互感器、油开关、电容器等要求较高的绝缘油的净化与干燥，也可对透平油、液压油、机油等进行净化处理。
具有节约石油资源，缓解油料供求矛盾，避免排污的功效。
产品的能耗、体积、重量、噪声、维护费用远低于传统产品，而净化效率、可靠性明显高于国内同类产品。
(东君)DRY-80滤油机说明书
DRY-80润滑油滤油机使用说明书一、原理由于在真空下，油中水份沸点大大下降，不需要很高温度就可蒸发大量水份，真空度越高沸点越低，蒸发水份越快。
同样温度越高，水份蒸发也越快，但温度太高会导致油质劣化。
二、流程油液经粗过滤器吸入至加热器后，油温上升。
进入脱气罐后雾化成极细的颗粒，水分气化后与气体一同经真空泵排出。
油液经油泵输送至精滤器后输出。
三、主要部件性能1.粗滤器：可以除去50µ以上粗杂质，避免滤油机各流通管道阻塞，减少油泵磨损。
2.精滤器：过滤精度为1-5µ。
3.气水分离器：油内的水分加温后在脱气罐内蒸发，经过冷却器时大部分水蒸气由于温度降低变成液态水。
真空泵前置冷却器不但可以降低真空泵的工作温度，而且降低了更换真空泵油的频率，延长真空泵的使用寿命。
4.真空泵冷却器(水冷型真空泵有，风冷型真空泵无)：用于冷却真空泵体，防止真空泵因高温而损坏。
5.真空泵：抽除真空泵脱气罐内的气体。
6.油泵：将脱气后的油液输送至外部。
7.真空泵油过滤器(进口高温型真空泵无此配置)：去除真空泵运转过程中产生的杂质和水分。
四、安装操作1.将机器安置在平稳的地方,接好进、出油管，其它阀门处于完全的关闭状态。
2.开启冷却器排水阀，直至冷却器内液体排尽后关闭阀门。
3.开启真空泵油过滤器底部阀门，直至有真空泵油排出后关闭。
注：采用进口真空泵的设备无真空泵油过滤器。
4.真空泵冷却器储油罐内加满导热油或变压器油。
注：使用风冷的真空泵无真空泵冷却器。
5.用手转动油泵联轴器，保持机械无卡阻现象。
6.按所需功率接好三相四线电源，零线与相线一样要接触良好，机体必须可靠接地。
7.接通电源，检查电源指示灯是否亮。
如不亮，则根据电源保护器（HHD5-G）指示灯排除故障。
8、启动真空泵1分钟，检查真空泵油位，使其处在正常位置。
如本设备超过72小时未使用，需先点动3次真空泵(点动：启动5秒后关闭)，以便使真空泵旋片处于良好运转状态。
滤油机的使用方法
滤油机的使用方法
滤油机的使用方法通常如下：
1. 将滤油机放置在平稳的表面上，并确保插座电源与滤油机的电源线连接良好。
2. 打开滤油机的油箱盖，并将废油桶放置在滤油机下方，以接收过滤后的废油。
3. 检查滤油机的滤芯是否干净，如有必要，进行更换。
4. 打开滤油机的操作开关，开始运行滤油机。
根据滤油机的型号和所需滤油量，设定好过滤时间或滤油温度。
5. 将需要过滤的油料倒入滤油机的油箱内。
6. 经过一段时间的过滤，观察废油桶内的油液。
当滤油机完成过滤任务时，废油桶中的油液将会是相对清澈的。
7. 关闭滤油机的操作开关，断开电源。
8. 取出滤油机的油箱内的滤芯，并进行清洗或更换。
9. 清洗滤油机的油箱和滤芯的储存区，确保下一次使用时的卫生。
请注意，以上是一般性的滤油机使用方法，具体操作方式可能会因滤油机型号和品牌而有所不同。
因此，在使用之前，建议仔细阅读滤油机的操作说明和安全提示。
DTL透平油专用滤油机操作使用说明
DTL透平油专用滤油机操作使用说明1.准备工作：a.将滤油机放置在平稳的地面上，并确保有足够的空间进行操作和维护。
b.检查滤油机是否有足够的透平油储备，确保滤油机可以正常工作。
c.检查滤油机的滤芯是否在良好的工作状态，必要时进行更换。
d.确保所有操作人员都已经接受过滤油机的操作培训，并严格按照操作规程进行操作。
2.操作流程：a.打开滤油机的进油阀门，并将透平油缓慢地注入滤油机的进油口，注意防止透平油溅出。
b.同时打开滤油机的出油阀门，使油可以顺利地流过滤芯，并通过滤芯的过滤，去除杂质。
c.当透平油完全流入滤油机并通过滤芯后，可以适当加快注入的速度，但不能过快，以免滤芯无法有效地过滤。
d.当滤油机的油位达到设定的高度时，关闭进油阀门，停止进油。
e.保持透平油在滤油机内循环一段时间，使滤芯对油进行彻底的过滤。
具体循环时间可以根据透平油的使用情况和滤芯的工作能力进行调整。
f.当透平油循环结束后，关闭出油阀门，停止出油。
g.打开滤油机的排污阀门，通过排污阀将滤芯中的污物排出。
排污时间可以根据滤芯的情况进行调整，确保滤芯完全清洁。
h.关闭排污阀门，检查滤芯的状态，如果发现滤芯已经过时或损坏，应及时更换。
i.维护滤芯，清洗或更换滤芯的时间间隔视滤油机运行情况而定，通常建议每隔3-6个月对滤芯进行清洗或更换。
3.安全注意事项：a.在操作滤油机时，必须戴上透明安全眼镜和手套，以防止油溅入眼睛和手部。
b.操作滤油机时，应该注意确保周围没有明火或其他可燃物，以防止发生火灾。
c.在操作滤油机之前，务必确保所有安全装置正常工作，如安全阀、压力表等。
d.定期检查滤油机的油管和接头是否有泄漏，如发现泄漏情况，应及时修复或更换。
e.在操作过程中，不得随意改动滤油机的设置，以免影响滤油效果和设备的正常运行。
f.在清洁或更换滤芯时，应按照安全操作规程进行，避免滤芯污物溅出或损伤。
以上是DTL透平油专用滤油机的操作使用说明，希望能对您有所帮助。
滤油机简易操作说明
1-控制电柜 2-进油口 3-进油口阀门 4-出油口 5-过滤罐（大中小三个）6-真空泵 7-排水阀门和视镜 8-加热管 9-油液位视镜※需过滤的油加热至60-75℃，操作人员必须有防烫和漏电保护措施。
※准备材料：真空泵油、航煤油、大硬毛刷等准备工作1、先检查各个阀门关闭，图6真空泵里的真空泵油页面在视镜中间或以上的位置。
2、图2中连接的进油口的胶皮管口处用稍大网眼的铁网扎住。
进油管口离油泥底15cm以上，底面油和油泥自行清理不能过滤。
图4胶皮管插入干净的桶中。
3、把图3进口阀门打开一半（不能全打开），连接电源线和地线。
打开真空泵开关，看图6真空泵是否为正转，关闭真空泵，调节电源线连接，使真空泵正转。
4、滤油机工作过程中，禁止用手摸碰图8加热管，防止烫伤。
操作1、准备工作完成后，打开真空泵，图9视镜液面上升再打开过滤泵和加热器，图9使液面在视镜中间或者以下（能观察在视镜内就可以），用图3进口阀门大小调节液位（阀门大小在一定位置后，视镜液面基本不变）。
2、若9视镜液面稳点机器工作基本稳定。
※定时清洗进油管口铁网和图7排水液位。
仔细观察1中真空表和压力表（见下文清洗）3、关闭机器时，先把2进油口管子拿出来，使进油管内油没有，在关闭真空泵，和加热器，机器内油全部打出来后关闭过滤泵。
清洗1、若压力表压力上升或者真空表上升，进油管进油量缓慢，表示滤网堵塞。
需要清理滤网。
2、先清理2进油口，用扳手把图5大的过滤罐打开，里面的滤网去下方法和打开汽水瓶盖一样，扭下来，扭下来的滤网用航煤油大毛刷清洗，滤网表面光亮后在扭回一起上，螺丝把紧。
接着以上操作就行。
真空滤油机操作说明
真空滤油机操作（开机）1 开启2#油罐排污阀0006（全开）2 开启2#油罐注油阀0004（全开）3 开启2#油罐排污阀0018（全开）4 开启2#油罐注油阀0016（全开）5 开启油库注油管外接阀10025（全开）6 投入油库电气控制盘内真空滤油机电源插座7 投入真空滤油机面板右侧总电源开关，检查电源指示正常8 检查真空滤油机进油阀全开9 检查真空滤油机出油阀全开10 检查真空滤油机真空破坏阀关闭11 检查真空滤油机排污、排水阀均已关闭12 接好真空滤油机水环水泵水源13 打开水泵进水阀门（确认两端都打开）14 启动水循环真空泵，把手放“投”15 打开冷却水循环水阀16 当真空度达到0.08MPa时，启动电磁阀，把手放“投”17 缓慢开启透平油库排污管外接阀10029（3~4圈为宜）18 当真空罐油位达到2/3时，启动排污阀19 检查油位相对稳定后，开启加热器一组及自动加热器20 操作完毕，视情况对进出油量进行适当的调整注意事项：进出油调整可通过调整0029阀门开度实现，也可投切电磁阀及排油泵操作把手实现油量控制。
停机1 提前10分钟左右，关闭一组加热器及自动加热器2 全关透平油库排污阀外接阀100293 将电磁阀操作把手放“切”4 待真空滤油罐内油抽空，将排油泵操作把手放“切”5 将水环式真空泵把手放“切”6 关闭冷却水循环水阀7 关闭水环泵进水阀门（确认两端都关闭）8 打开真空滤油机真空破坏阀9 拉开真空滤油机面板右侧总电源开关10 关闭油库注油管外接阀1002511 检查真空度已降至0MP12 打开真空滤油机排污排水阀门，由专用软管接至废油桶里13 全关2#油罐排污阀001814 全关2#油罐注油阀001615 全关2#油罐排污阀000616 全关2#油罐注油阀0004注意事项：（以处理2#油罐透平油为例）离开油库时，确认油源，水源，电源均匀可靠切断。
ZJD-10真空滤油机使用说明书
目 录企业简介 (1)导言 (2)一、油品常识 (3)二、应用范围 (3)三、产品概述 (3)四、主要特点 (4)五、原理结构 (5)六、技术参数 (8)七、安装及调试 (9)八、使用与操作 (10)九、注意事项 (12)十、运行故障的诊断 (14)十一、储存 (16)十二、维护 (16)十三、备件 (21)十四、附录 (22)附页Ⅰ：流程示意图附页Ⅱ：电器控制原理图企 业 简 介中国重庆通瑞过滤设备制造有限公司是一家专业开发、研制、生产各种油系列净化设备的高新技术企业。
本企业着力与国际市场接轨，根据自身特点和优势，本着“以人为本，科技创新，不求唯一，做到第一”的原则，“以信誉求发展，以质量求生存”的市场导向，不断满足国内外客户的需求。
本企业产品广泛用于电力、石油天然气、矿山、机械制造、钢铁、冶金、化工、铁路、航空、船舶及各类大型企业。
产品有ZJA系列绝缘油高效双级滤油机、ZJR系列高效双级再生真空滤油机、ZJB/ZJB－T系列高效真空滤油机、ZJL系列高效单级再生真空滤油机、ZJC系列透平油专用真空滤油机、ZJD系列润滑油专用真空滤油机、ZJD-S系列润滑油分大水专用真空滤油机、ZJD-V系列高粘度润滑油分专用真空滤油机、ZJD-F系列燃油、轻质润滑油专用滤油机、ZJQ系列磷酸酯抗燃液压液专用真空滤油机、ZJY系列榨油机、以及NRY系列内燃机油脱色过滤机、YL系列精密轻便过滤加油机、BZ 系列变压器油再生脱色装置、YLB系列板框压力滤油机等十四大系列百多个品种，可满足不同行业对各种类型润滑油的过滤需求。
并根据不同客户的特殊需要，提供具有针对性的解决方案。
为客户的安全生产、降低成本提供了强有力的保证。
本企业客户遍布全国三十多个省市地区，正在积极拓展海外市场，产品已远销至欧洲、美洲、东南亚等40多个国家和地区，受到广大海外客户的美誉和认可。
企业本着“质量第一，用户至上”的宗旨，热忱为国内外客户服务，真诚地欢迎国内外客商前来洽谈，进行合作。
滤油机说明书
●动力变压器油的现场带电过滤●高压变压器油的高效优质净化●废变压器油的回收优质再生利用●其它低粘度润滑油的高效优质净化ZL系列高效真空滤油机使用说明书重庆万美机电有限公司重庆万美滤油机研究所研制（使用本机前请先详阅此说明书）前言感谢您使用万美牌滤油机。
您能成为我们的用户，接受我们的服务，是我们莫大的荣幸。
为了使您尽快熟练地正确操作、使用万美牌滤油机，达到理想的滤油效果，我们随机配备了内容详细的使用说明书。
另外还有随机零配件，内容视具体机型而定。
在第一次安装和使用之前，请务必仔细阅读随机配送的所有资料，这会有助于您更好地使用万美滤油机。
如因您未按照所配资料的要求而操作，由此引起的任何损失，万美有限公司将不承担责任。
如您对本说明书未提出书面异议，则表明您默示同意本说明书的全部内容。
为了满足用户所提出的特殊要求或万美在技术上的不断创新，我们会对滤油机做一些改进，这样可能产生设备实物与设备使用说明书在某些细节上不一致的情况。
对这种情况，我们会加装一些说明资料来弥补这些不一致。
万美和万美标徽已经在中华人民共和国商标局注册。
本说明书中的信息如有变动，恕不另行通知。
版权所有，翻版必究。
未经重庆万美机电有限公司书面许可，不准以任何方式对本说明书进行复制。
在编写本说明书时难免会有错误和疏漏之处，请多加包涵并热切欢迎您的指正。
如果您在使用万美牌滤油机的过程中遇到什么困难和发现什么问题，请打我们的服务热线。
服务热线为：023——68929189。
谢谢您的合作。
公司简介重庆万美机电有限公司是专业从事滤油净化设备开发制造的高新技术企业，已获得多项专利、专有证书和荣誉证书，在业内率先通过I S O9001国际质量保证体系认证。
万美公司汇聚了一大批科技人才和专业生产技术人员，公司成员70%具备大专以上学历，由分离工程专家及油品分析工程师领导组成的滤油技术研发中心，长期致力于滤油净化技术的研究与开拓，根据各种油液的性质和用途，针对性地研制出28大系列200多个品种的滤油设备，满足了各个行业对各种油品的过滤净化需要。
真空滤油机说明书
GDZL-10真空滤油机一、滤油机的用途及特点介绍用途：本机能高效地脱除绝缘油中的水分、气体和杂质，提高油的耐压强度和油品质量，保证电力设备的安全运行。
主要用于电力部门及工矿企业处理不合格的变压器油、互感器油、开关油等。
特点：1、本机具有小型高效、移动方便的特点，特别适合于现场带电工作。
并可干燥电力设备潮气，还能方便地对电力设备进行真空注油。
2、在结构上采用了红外线液位自控装置，系统压力自动保护装置和高效脱气元件；操作方便、安全。
二、滤油机的工作原理及结构工作原理及结构：滤油机工作时，油液在压差的作用下经入口进入加热器，含有杂质的油液经加热器升温后进入初滤器，大颗粒杂质被滤除，油液进入真空罐，在极低的真空压力和脱气元件的作用下，油中的水汽溃破油膜而析出，水分迅速蒸发，然后被真空系统排出或在冷却器中冷凝成水，除去水汽的油液被排油泵输入二级过滤及高精滤器除去微粒杂质即为净化油，完成净化全过程。
三、滤油机安装与试机1、安装❖本机应安放在水平地面上，平稳放置。
❖由于本机采用移动式，用户不需要另行设计安装基础，只需将本机移到油罐附近的平地上即可。
❖电源进线的选用，必须能承受本机的最大电流。
2、试机❖关闭本机所有阀门，接上进出油管，保证油罐到本机进出口油路畅通。
❖正确无误地接好三相四线电源。
❖启动真空泵、抽油泵，注意观察真空泵、抽油泵旋转方向是否正确，以及真空泵-电机、油泵-电机有无卡阻现象。
❖检查温控仪与加热器是否联锁，即温控仪控制加热器，只能在一瞬间完成。
❖关闭与大气相连的阀门，开启管路阀门，启动真空泵，在真空表指示最大真空度数值稳定后，停泵5分钟，其间观察真空表指针下降不应超过0.001Mpa，否则应当消除漏气部位。
四、滤油机的操作及使用说明1、操作步骤❖开启真空泵进气管上的阀门，启动真空泵，注意观察真空度上升的情况。
❖当真空度达到-0.08Mpa时，打开进油阀使其进油。
❖当油液进入真空罐内，油位达到油位计的中间位置时，开启出油阀门，自动启动油泵、开始出油。
波尔在线滤油机说明书
波尔在线滤油机说明书
1.将多功能真空滤油机安放平稳，接好电源，连接好进出油管，检查外接电源是否正确，所接的电源电缆是否能满足滤油机容量要求。
2.首先关闭所有阀门，然后开启真空泵，待真空度达到（-0.08Mpa）在打开进油阀，当油液进入真空罐内在一定的油位时，打开出油阀门，启动排油泵，油泵启动前必须先打开出油阀，否则会产生强大的压力造成设备不必要的损伤。
（如出油不畅要进行排空气）。
3.随着真空度的提高，使真空度在-0.08～-0.096Mpa之间，调
节进油量。
4.当油液循环正常后，即可打开加热器，将温度设定在55～65℃也可视油中水分而定。
5.当真空滤油机在工作一段时间后，由观察窗处观察无油沫以及油液呈透明清亮时即可在取样口取样化验。
