装配式建筑之内隔墙板、管线分离、干式工法
中级经济师-建筑与房地产-强化练习题-第十二章装配式建筑

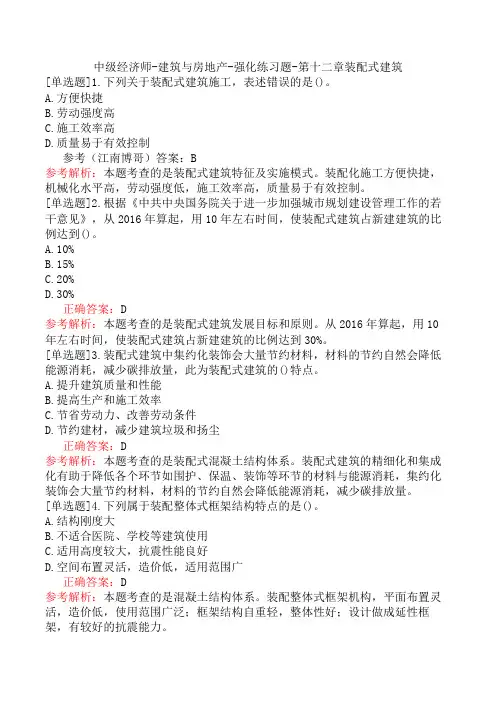

中级经济师-建筑与房地产-强化练习题-第十二章装配式建筑[单选题]1.下列关于装配式建筑施工，表述错误的是()。
A.方便快捷B.劳动强度高C.施工效率高D.质量易于有效控制参考（江南博哥）答案：B参考解析：本题考查的是装配式建筑特征及实施模式。
装配化施工方便快捷，机械化水平高，劳动强度低，施工效率高，质量易于有效控制。
[单选题]2.根据《中共中央国务院关于进一步加强城市规划建设管理工作的若干意见》，从2016年算起，用10年左右时间，使装配式建筑占新建建筑的比例达到()。
A.10%B.15%C.20%D.30%正确答案：D参考解析：本题考查的是装配式建筑发展目标和原则。
从2016年算起，用10年左右时间，使装配式建筑占新建建筑的比例达到30%。
[单选题]3.装配式建筑中集约化装饰会大量节约材料，材料的节约自然会降低能源消耗，减少碳排放量，此为装配式建筑的()特点。
A.提升建筑质量和性能B.提高生产和施工效率C.节省劳动力、改善劳动条件D.节约建材，减少建筑垃圾和扬尘正确答案：D参考解析：本题考查的是装配式混凝土结构体系。
装配式建筑的精细化和集成化有助于降低各个环节如围护、保温、装饰等环节的材料与能源消耗，集约化装饰会大量节约材料，材料的节约自然会降低能源消耗，减少碳排放量。
[单选题]4.下列属于装配整体式框架结构特点的是()。
A.结构刚度大B.不适合医院、学校等建筑使用C.适用高度较大，抗震性能良好D.空间布置灵活，造价低，适用范围广正确答案：D参考解析：本题考查的是混凝土结构体系。
装配整体式框架机构，平面布置灵活，造价低，使用范围广泛；框架结构自重轻，整体性好；设计做成延性框架，有较好的抗震能力。
[单选题]5.装配式钢结构住宅中，三板技术指()。
A.主体工程、屋面体系、装修工程B.楼面体系、屋面体系、墙体体系C.墙体体系、屋面体系、装修工程D.基础工程、主体工程、屋面体系正确答案：B参考解析：本题考查的是钢结构体系。
装配式成品钢制隔断系统施工工法(2)

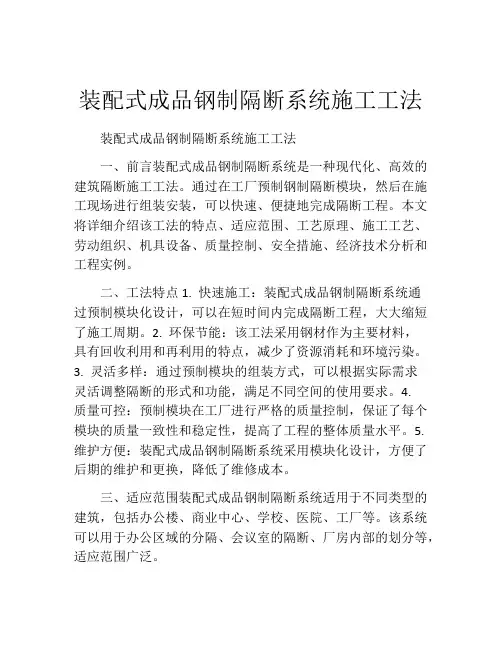

装配式成品钢制隔断系统施工工法装配式成品钢制隔断系统施工工法一、前言装配式成品钢制隔断系统是一种现代化、高效的建筑隔断施工工法。
通过在工厂预制钢制隔断模块，然后在施工现场进行组装安装，可以快速、便捷地完成隔断工程。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点1. 快速施工：装配式成品钢制隔断系统通过预制模块化设计，可以在短时间内完成隔断工程，大大缩短了施工周期。
2. 环保节能：该工法采用钢材作为主要材料，具有回收利用和再利用的特点，减少了资源消耗和环境污染。
3. 灵活多样：通过预制模块的组装方式，可以根据实际需求灵活调整隔断的形式和功能，满足不同空间的使用要求。
4.质量可控：预制模块在工厂进行严格的质量控制，保证了每个模块的质量一致性和稳定性，提高了工程的整体质量水平。
5. 维护方便：装配式成品钢制隔断系统采用模块化设计，方便了后期的维护和更换，降低了维修成本。
三、适应范围装配式成品钢制隔断系统适用于不同类型的建筑，包括办公楼、商业中心、学校、医院、工厂等。
该系统可以用于办公区域的分隔、会议室的隔断、厂房内部的划分等，适应范围广泛。
四、工艺原理装配式成品钢制隔断系统的工艺原理是将钢制隔断模块进行工厂预制，包括墙板、门窗、配电箱等。
然后，在施工现场进行组装安装，通过螺栓连接等方式完成隔断工程。
该工法的理论依据是通过模块化设计和预制加工，提高施工效率和质量。
五、施工工艺1. 施工准备：包括施工图纸的准备、材料的采购、机具设备的调配等。
2. 钢制模块加工：在工厂进行钢制模块的精确加工，包括墙板、门窗等。
3. 施工现场准备：清理、平整施工现场，确保施工环境安全和整洁。
4. 钢制模块安装：根据施工图纸要求，使用螺栓、焊接等方式进行模块的固定安装。
5. 数据配线：进行数据线路的敷设和连接，确保隔断内部的通讯设备正常工作。
《重庆市装配式建筑装配率计算细则(2021版)》全文及说明

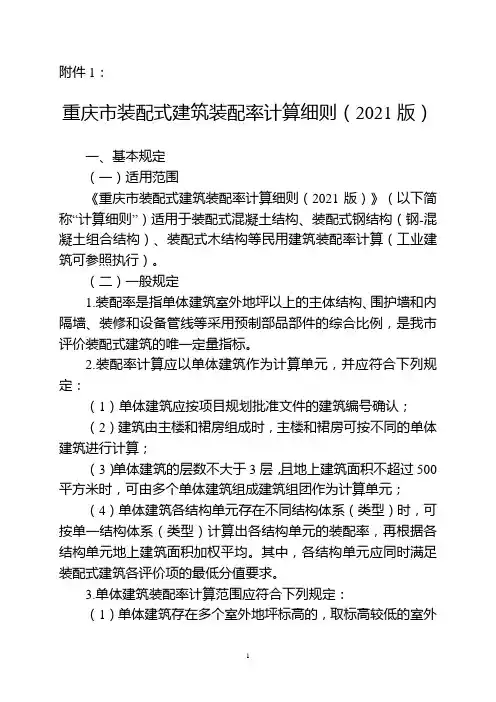

附件1：重庆市装配式建筑装配率计算细则（2021版）一、基本规定（一）适用范围《重庆市装配式建筑装配率计算细则（2021版）》（以下简称“计算细则”）适用于装配式混凝土结构、装配式钢结构（钢-混凝土组合结构）、装配式木结构等民用建筑装配率计算（工业建筑可参照执行）。
（二）一般规定1.装配率是指单体建筑室外地坪以上的主体结构、围护墙和内隔墙、装修和设备管线等采用预制部品部件的综合比例，是我市评价装配式建筑的唯一定量指标。
2.装配率计算应以单体建筑作为计算单元，并应符合下列规定：（1）单体建筑应按项目规划批准文件的建筑编号确认；（2）建筑由主楼和裙房组成时，主楼和裙房可按不同的单体建筑进行计算；（3）单体建筑的层数不大于3层，且地上建筑面积不超过500平方米时，可由多个单体建筑组成建筑组团作为计算单元；（4）单体建筑各结构单元存在不同结构体系（类型）时，可按单一结构体系（类型）计算出各结构单元的装配率，再根据各结构单元地上建筑面积加权平均。
其中，各结构单元应同时满足装配式建筑各评价项的最低分值要求。
3.单体建筑装配率计算范围应符合下列规定：（1）单体建筑存在多个室外地坪标高的，取标高较低的室外地坪以上部分，单体建筑有地下室、半地下室的，取地下室、半地下室顶板标高以上部分，单体建筑无地下室的，取室外地坪以上部分，山地建筑结构取吊脚结构首层以上部分，掉层结构取上接地层以上部分；（2）屋面层及其以上的楼梯间、电梯机房、设备间等辅助房间可不列入计算范围；（3）装配式混凝土建筑主体结构计算范围可相应扣除《装配式混凝土建筑技术标准》GB/T51231-2016第5.1.7条，《装配式混凝土结构技术规程》JGJ1-2014第6.1.8、6.1.9、8.1.4条规定宜现浇的部位。
4.当采用未包含在《计算细则》规定范围内的装配式建筑新技术、新工艺时，可由市住房城乡建委组织专家论证确定指标要求、计算方式和计算分值。
（三）满足下列要求时方可评价为装配式建筑1.主体结构部分的计算分值不低于20分；2.围护墙和内隔墙部分的计算分值不低于10分；3.采用全装修（5层及5层以下的居住建筑除外）；4.装配率不低于50%。
湖南装配式建筑装配率计算规则
湖南装配式建筑装配率计算规则装配率是评价装配式建筑的重要指标之一，也是政府制定装配式建筑扶持政策的主要依据指标。
装配率不同于预制率，装配率是单体建筑室外地坪以上的主体结构、围护墙和内隔墙、装修和设备管线等采用预制部品部件的综合比例。
预制率是工业化建筑室外地坪以上主体结构和围护结构中预制构件的混凝土用量占对应部分混凝土总用量的体积比。
简而言之，预制率单指预制混凝土的比例，而装配率除了需要考虑预制混凝土之外还需要考虑其他预制部品部件（如一体化装修、管线分离、干式工法施工等）的综合比例。
各地对装配式建筑的考核大多只要求装配率，少数地区除要求装配率外对预制率也有要求，如北京就有明确的要求“采用装配式混凝土建筑的项目，其装配率应不低于50%；且建筑高度在60米(含)以下时，其单体建筑预制率应不低于40%，建筑高度在60米以上时，其单体建筑预制率应不低于20%”。
装配率的计算装配率的计算方法较为复杂，且国家标准和各地标准均不相同，按国家标准《装配式建筑评价标准》（GB/T 51129-2017）的规定，装配率应根据表1中评价项分值按公式一计算：（公式一）式中：P—装配率Q1—主体结构指标实际的分值Q2—围护墙和内隔墙指标实际的分值Q3—装修和设备管线指标实际的分值Q4—评价项中缺少的评价项分值综合表1：装配式建筑评分表aft-node="block"data-draft-type="table"data-size="normal"data-r ow-style="normal">评价项评价要求评分值最低分值主体结构（50分）柱、支撑、承重墙、延性墙板等竖向构件35%≦比例≦80% 20~30* 20梁、板、楼梯、阳台、空调板等构件70%≦比例≦80% 10~20*围护墙和内隔墙（20分）非承重围护墙非砌筑比例≧80% 5 10 围护墙与保温、隔热、装饰一体化50%≦比例≦80% 2~5*内隔墙非砌筑比例≧50% 5内隔墙与管线、装修一体化50%≦比例≦80% 2~5*装修和设备管线（30分）全装修- 6 6干式工法楼面、地面比例≧70% 6 -集成厨房70%≦比例≦90% 3~6*集成卫生间70%≦比例≦90% 3~6*管线分离50%≦比例≦70% 3~6*。
装配式建筑管线分离精讲
独立分离原则。预留单独的管线和配线空间，不将其埋入结构体中，以便于后期改造，SI住宅上下层各户之间的竖向公共管 线均设置于公共空间，以水平走向管线通至户内，因此将地板层架空300mm~400mm以容纳户内水平管线；
耐久性原则。提高材料与结构的耐久性性能，从而有效延长住宅寿命；
1、管线分离原则及方法
✔ 采用一对一单一管线配置，中间 没有衔接或焊接：以集水头为例，从集水 头分支管到出水口之间的管子，中间段不 作任何衔接，通常传统硬管长度为6米， 因此每超过6米长就必须再做续接，而分 离式住宅体系的设备管线使用的可挠性管 长度可以超过30米，中间不用续接也不会 产生漏水，将来也比较容易检修处理。采 用可挠性管还可以依据环境产生不同的弯 曲变化，使管线按空间需求更加灵活地铺 设，
建筑工业化的特点是标准化、模块化、重复化和通用化。目前我国推行的装配式建 筑中大量采用预制混凝土(PC构件)技术，即把事先做好的梁、板、柱及墙体等PC构件运 到施工现场后象搭乐高积木样再进行组装。对于电气专业来说，电气配管如何配合建筑预 埋在预制结构体上或集成在建筑装饰面层内的一体化设计就成了研究的关键。
1、管线分离原则及方法
✔ 架空地板层下设管线、同层排水：分离式住宅的设备设置的一大特色就是在本层 本户的架空地板层设置排水管，这种设置原则是水管不再贯穿楼板，便于户内的检修和改 造，而不会影响到下层任何位置。管线设置以给排水管、燃气管为主，因排水管需要保持 1/50的排水坡度外加走管空间，地板需要架空200mm~300mm的高度，在此基础上敷设 地板也可以进行二次找平，弥补结构楼板浇筑施工产生的误差。分离式住宅的卫生间尽可 能采用整体卫浴，这种干式施工法不仅操作简便、技术要求低，由FRP制作成形的水盘也 把漏水机率降到最低。区别于传统工法，整体卫浴采用高架施工模式，架高的高度是为了 让污水管与排水管能顺利从底部直接通往管道间干管，而不必穿过楼下楼板再与管道间干 管连接。
装配式干法墙面施工工法
装配式干法墙面施工工法装配式干法墙面施工工法一、前言装配式干法墙面施工工法是一种现代化、高效率的建筑施工工法，通过预制构件和工艺流程的优化，实现了墙面施工的工业化、标准化和装配化。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点装配式干法墙面施工工法具有以下特点：1. 工程速度快：采用工厂化生产方式，提前预制构件，减少现场施工时间，大大提高工程进度。
2. 成本控制好：减少了现场湿作业和材料浪费，减少了人力成本和误工损失，降低了工程成本。
3. 施工质量高：预制构件精确度高，工艺流程标准化，提高了施工质量的稳定性和一致性。
4. 操作简便：采用干法施工，减少了施工现场的混凝土浇筑、粉刷等湿作业，降低了操作难度。
5. 环保可持续：减少了对水资源的消耗，降低了污染物排放，符合可持续发展的理念。
三、适应范围装配式干法墙面施工工法适用于多种建筑类型，包括住宅、商业建筑、公共建筑等。
特别适用于高层建筑和大面积墙面施工，能够满足快速高效的施工需求。
四、工艺原理装配式干法墙面施工工法的工艺原理主要是通过预制构件和装配工艺来实现墙面的建造。
预制构件包括墙板、构件连接件等，工艺流程主要包括构件预制、构件装配、墙面处理等。
通过对施工工法与实际工程之间的联系，采取合适的技术措施，能够确保施工质量和工程进度。
五、施工工艺装配式干法墙面施工工法的施工工艺包括以下几个阶段：1. 预制阶段：在工厂内进行墙板的预制，包括模板安装、钢筋绑扎、混凝土浇筑等。
2. 运输和安装阶段：将预制好的墙板运输至施工现场，并进行安装和连接。
3. 粉刷和涂料处理阶段：施工完成后进行墙面的粉刷和涂料处理，以提高外观质量。
六、劳动组织装配式干法墙面施工工法需要合理的劳动组织，包括施工队伍的调配和协调，以及施工人员的培训和管理。
通过良好的劳动组织，能够提高施工效率和质量。
七、机具设备装配式干法墙面施工工法需要一定的机具设备来实施，主要包括搬运设备（如吊装机、叉车等）、加工设备（如钢筋加工机、混凝土浇筑机等）和施工辅助设备（如脚手架、模板等）。
《装配式建筑评价标准》内容浅析
管线分离
1.0.2 本标准适用于评价民用建筑的装配化程度。
总结：工业建筑符合本标准的规定时，可参照执行。评价对象 单体建筑的地上部分
1. 适用范围
1.0.2 本标准适用于评价民用建筑的装配化程度。
总结：工业建筑符合本标准的规定时，可参照执行。评价对象 单体建筑的地上部分
5. 评价等级划分
5.0.1当评价项目满足本标准第3 . 0 .3条规定，且主体结构竖向构件中预制部品 部件的应用比例不低于35%时，可进行装配 式建筑等级评价。 5. 0. 2装配式建筑评价等级应划分为A级、AA级、AAA级，并应符合下列规定： 1装配率为60%～75%时，评价为A级装配式建筑； 2装配率为76%～90%时，评价为AA级装配式建筑； 3装配率为9 1%及以上时，评价为AAA级装配式建筑。
பைடு நூலகம்
THANK YOU
绿建研发部
《装配式建筑评价标准》内容浅析
1. 适用范围
1.0.2 本标准适用于评价民用建筑的装配化程度。居住建筑和公共建筑。
总结：1.工业建筑符合本标准的规定时，可参照执行； 2.评价对象单体建筑的地上部分； 3.主楼与裙房分开评价的基本原则。
2. 术语
2. 0.1 装配式建筑
由预制部品部件在工地装配而成的建筑。配式建筑包括装配式混凝土建筑、装配式钢结构建筑、装配式 木结构建筑及装配式混合结构建筑等。
4. 0. 13 考虑到工程实际需要，纳入管线分离比例计算的管线专业包括电气（强电、弱电、通信等人给水 排水和采暖等专业。对于裸露于室内空间以及敷设在地面架空层、非承重墙体空腔和吊顶内的管线应认定 为管线分离；而对于埋置在结构构件内部（不含横穿）或敷设在湿作业地面垫层内的管线应认定为管线未 分离。
关于装配式装修干式工法中新型集成式墙板的应用研究
关于装配式装修干式工法中新型集成式墙板的应用研究摘要：装配式装修墙板施工是采用干式工法装配，干式工法与传统墙面装饰做法相比，规避了以石膏腻子找平、砂浆找平、砂浆粘结等湿作业的找平与装饰施工造成环境污染、功效低、资源浪费的特点。
装配式墙板通过膨胀锚栓、调平龙骨、工字形型材、结构胶等方式实现可靠支撑构造和连接构造。
装配式墙板干式工法规避了传统墙面做法的技术间歇时间，从根本上规避了传统墙面施工的开裂、起皮、脱落、潮湿等质量通病。
关键词：装配式墙板、环保、安全、经济、高效引言传统墙面装饰常规采用乳胶漆、饰面砖、水泥砂浆和石膏砂浆粉刷等做法，传统墙面饰面层劳动力消耗大、材料浪费严重、现场拌料环境污染严重、具有以下工序繁多效率低下、质量很难保证、成本较高返修量大。
一、装配式墙板具有如下先进的特点：1、构造简单、结构安全装配式集成化自饰面墙板采用专用定制构件事先预埋入墙体，可以手动调整平整度，并固定牢固。
找平的专用龙骨使用专用螺栓固定在预先锚入墙体的平衡装置，龙骨固定完成后，采用定制型材收边，安装第一块墙板，后面采用专用的卡条固定墙板。
这种使用专用卡件和构件固定墙板，整体性和牢固性都很好。
2、安装方便，耐久性强装配式自饰面墙板安装方便，无需现场裁割，无需现场拌制粘结材料进行粘贴，完全采用干法施工，使用专业卡扣和固定构件进行固定安装。
装配式自饰面墙板完成后未出现松动、固定不牢、反复维修的情况。
装配式自饰面墙板安装过程的质量易把控，随安装随调整，整体的平整度和垂直度很好控制，实践的结果也证实了，装配式自饰面墙板整体性、耐久性、牢固性、质量的可控性都优越于传统墙面装饰。
3、经济节约，效益显著装配式自饰面墙板是在工厂内采用标准化加工而成，工厂生产，工厂编号，现场安装，避免了现场加工，现场裁割的材料浪费，和安装工人的工效降低。
装配式墙板安装没有复杂的安装程序，没有很高的技术难度，不需要特别的施工环境要求，施工起来特别方便，在人工工效和人工成本使用上节省了很大费用，起到了降低人工成本提高经济效益。
深圳市装配式评分标准
深圳市装配式评分标准深圳市装配式建筑评分标准如下：1. 技术总评分：在满足各技术项最低分值要求的前提下，技术总评分不低于50分的可认定为装配式建筑，政府投资项目技术总评分应不低于60分。
2. 标准化设计：包括户型标准化、构件标准化、技术要求标准化，其中户型应用比例≥80%或单一户型比例≥60%得2分，60%≤标准化构件应用比例≤80%得1~3分。
3. 主体结构：包括竖向构件和水平构件，其中35%≤竖向构件比例≤80%得10~20分，5%≤竖向构件比例<35%，非预制构件部分应采用装配式模板得10~15分；70%≤水平构件比例≤90%得10~15分，10%≤水平构件比例<70%，非预制构件部分应采用装配式模板得5~15分。
4. 装配化施工：包括外墙非砌筑、免抹灰，内隔墙非砌筑、免抹灰，以及墙体与机电、装修一体化，满足各项要求可得相应分数。
5. 装修和机电：包括集成厨房、集成卫生间、干式工法、穿插流水施工、信息化应用等项，满足各项要求可得相应分数。
6. 外墙与装饰、保温隔热一体化：一般考虑采用外墙装饰一体化和外墙保温隔热一体化，可得2分；若采用单元式幕墙，需比例达到80%以上，可拿该项满分5分。
7. 全装修：满分6分，为必拿分。
8. 集成厨房：若为非居住项目，则为缺省项，总分可减4分；若为居住项目，该项拿满分一般较难满足，但其中厨具、灶具、五金等设备配置齐全该项容易拿2分。
9. 集成卫生间：该项拿满分一般较难满足，但其中洁柜、灶具、五金等设备配置齐全该项容易拿2分。
10. 干式工法：大部分项目，可考虑墙面采用干挂或薄贴工艺，可得1分。
11. 机电装修一体化、管线分离：大部分项目，可考虑建筑、结构、机电与装修一体化设计，实现各专业协调，满足预制构件生产、装配式施工的要求，争取得2分。
12. 穿插流水施工：对于30层以下的装配式建筑，该项为缺少项，总分可减3分；对于30层以上的项目，可考虑得分。
省装配式建筑装配率计算规则(修订)
附件1湖北省装配式建筑装配率计算规则（修订）（征求意见稿）一、适用范围本《计算规则》适用于装配式混凝土结构建筑、装配式钢结构建筑。
木结构建筑装配率计算可参照执行。
各地方人民政府及相关责任主管部门、各有关单位,在装配式建筑土地供应、项目报建、施工图审查、竣工验收等环节，应按《计算规则》控制和落实装配式建筑单体装配率指标要求。
本《计算规则》自发文之日起实施。
二、一般规定（一）本《计算规则》中的装配率是指单体建筑室外地坪以上的主体结构、围护墙和内隔墙、装修和设备管线等采用预制部品部件的综合比例。
（二）装配式建筑的装配率计算应以单体建筑作为计算单元，并应符合下列规定：1.单体建筑应按项目规划批准文件的建筑编号确认。
2.建筑由主楼和裙房组成时，主楼和裙房可按不同的单体建筑进行计算，主楼和裙房可按主楼标准层正投影范围确认分界。
3.单体建筑的层数不大于3层，且地上建筑面积不超过500m2时，可由多个单体建筑组成建筑组团作为计算单元。
三、装配式建筑应同时满足下列要求：1.超限的混凝土结构建筑的主体结构得分值（Q1）不作最低限要求，但单体建筑装配率不低于40%；其他各类混凝土结构建筑的单体建筑装配率不低于50%。
2.装配式钢结构建筑装配率不低于60%。
3.主体结构部分的实际得分值不低于20分。
4.围护墙和内隔墙部分的实际得分值不低于10分。
5、采用全装修。
四、计算方法1.装配式建筑的装配率应根据表1中的分值按下式计算：式中： P──装配率；Q1──主体结构指标实际得分值；Q2──围护墙和内隔墙指标实际得分值；Q3──装修与设备管线指标实际得分值；Q 4──信息化指标实际得分值；Q5──计算项目中缺少的计算项分值总和。
表1 装配式建筑装配率计算表%Q Q Q Q Q P 10010054321⨯-+++=注：（1）表中带“*”项的分值采用“内插法”计算，计算结果取小数点后1位。
（2）钢-混凝土组合材料主要是指以钢管作钢外模，现场内灌混凝土并最终由钢材与混凝土协同整体受力的材料形式，不包括无外包钢管的劲性钢骨混凝土材料。
装配式建筑内墙隔断系统的施工方法
装配式建筑内墙隔断系统的施工方法随着现代建筑技术的不断发展，装配式建筑内墙隔断系统成为了建筑设计和施工中备受关注的一项重要工程。
本文将介绍装配式建筑内墙隔断系统的施工方法，包括材料准备、结构搭建、安装步骤等方面内容。
一、材料准备装配式建筑内墙隔断系统所需的材料主要包括钢龙骨、石膏板、硬质纤维板等。
在开始施工之前，需要确保所有材料满足质量标准，并按照设计图纸进行分类和储存。
二、结构搭建1. 隔断系统的承重构造：首先，根据设计要求确定钢龙骨的尺寸和布局，然后使用电动螺丝刀或焊接方式将钢龙骨固定在地板和天花板上。
通过合理设置龙骨间距和加强部位，确保隔墙系统具有足够的强度和稳定性。
2. 悬挂轻体材料：将石膏板或硬质纤维板按照设计要求进行切割，然后使用螺丝固定在钢龙骨上。
为避免噪音和震动传导，可在钢龙骨与轻体材料之间加入隔声条或隔声垫。
三、安装步骤1. 地面处理：在施工前需确保地面平整并清除杂物。
根据设计要求，在地板上标记出隔断系统的位置，并铺设防裂胶带以便于后续操作。
2. 安装结构件：首先，沿着标记线确定龙骨的位置，并使用锚栓将龙骨固定于地面上。
然后，按照设计要求搭建隔断系统的框架，并确保各个部位连接紧密。
3. 安装填充材料：在龙骨上粘贴防火保温材料，如岩棉板或聚苯乙烯泡沫板。
这项步骤不仅能提高隔断系统的防火性能，还能增强其隔音效果。
4. 固定外墙板：将石膏板或硬质纤维板割裁至合适尺寸，并使用螺丝将其固定在龙骨上。
确保板材之间的缝隙平整并且与龙骨连接牢固。
5. 粉刷和装饰：完成隔断系统的搭建后，进行充分检查以确保结构稳定可靠。
然后进行粉刷和装饰工作，根据设计要求选择合适的涂料和饰面材料。
四、施工注意事项1. 安全第一：在施工过程中，要始终保持安全意识，并采取必要的防护措施。
使用合适的安全装备，并确保龙骨、板材等材料安装牢固可靠，以防止意外事故发生。
2. 质量把控：在施工前对所有材料进行检查，确保其符合相关标准和规范。
装配式建筑管线分离精讲
可变体系主要包括外围护系统（非承重外墙及分户墙、窗下隔墙、单元门）、内装部品（架空地板、吊顶天花、非承重隔 墙）、内装设备（给排水系统、电器与照明系统、燃气系统、暖通与空调系统、新能源系统、智能化系统）、主要部品群 （整体卫浴、整体厨房、综合收纳）。可变体系的各个部分都是工厂生产、市场流通的工业化产品，由住户在设计指引下自 行选择搭配，按照每户实际的生活需求设计套型，搭建住宅空间。
1、管线分离原则及方法
✔ 采用辐射状配置：目前传统的给水管配置均采 用硬管（不锈钢管或铜管），一组干管从自来水引入开 始处最粗，每分配一段出水口，干管就相对缩小一号， 管路就像树木分支展开越到末端就越细，此谓树状结构 配置。此种配置虽合乎流体力学原理，但每一节点都必 需经过烧焊、试压处理，工人技术好坏则影响质量甚大。 以辐射状分布的集水头配置，一组集水头管4~6个出水 口，出水口与集水头之间采取一对一配置，即每一出水 口单独配置一条可挠性的管子，此虽耗费较多管材但确 保整体施作，质量相对稳定少有泄漏情况发生。这种方 式也提高了操作的便捷性，降低施工技术要求，工人只 需要经过短时间训练后即可操作安装。
1、管线分离体系概念
一般的住宅，从设计，施工管理直到交付使用都是统一建造一次性完成的成品。换 言之，住房的空间布局，设备系统，内部装修都是静止不变的实体，住户只能被动的去接 受，没有发挥的余地。住户群体都是一个模式，没有变化，不能适应不同住户的要求。能 否让住宅来适应人，体现以人为本的原则，使住户能按照自己的意愿去改变住宅的空间形 态，使住宅具有可变性与多样性。
1、管线分离原则及方法
✔ 架空地板层下设管线、同层排水：分离式住宅的设备设置的一大特色就是在本层 本户的架空地板层设置排水管，这种设置原则是水管不再贯穿楼板，便于户内的检修和改 造，而不会影响到下层任何位置。管线设置以给排水管、燃气管为主，因排水管需要保持 1/50的排水坡度外加走管空间，地板需要架空200mm~300mm的高度，在此基础上敷设 地板也可以进行二次找平，弥补结构楼板浇筑施工产生的误差。分离式住宅的卫生间尽可 能采用整体卫浴，这种干式施工法不仅操作简便、技术要求低，由FRP制作成形的水盘也 把漏水机率降到最低。区别于传统工法，整体卫浴采用高架施工模式，架高的高度是为了 让污水管与排水管能顺利从底部直接通往管道间干管，而不必穿过楼下楼板再与管道间干 管连接。
装配式建筑施工中内部隔墙的施工工艺解析
装配式建筑施工中内部隔墙的施工工艺解析一、装配式建筑内部隔墙的意义和作用在装配式建筑中，内部隔墙是不可或缺的构件之一。
它不仅可以提供空间的结构划分，将整个建筑划分为多个独立的功能区域，还能对声音、热量和防火等方面进行有效控制。
因此，在装配式建筑施工中，内部隔墙的施工工艺显得尤为重要。
内部隔墙的主要作用有三个方面：1. 空间划分：装配式建筑往往具备灵活开放的特点，内部隔墙可以将整个空间按照功能需求进行合理划分，形成不同的房间、办公区域或者娱乐场所等。
通过合理的空间布局，可以进一步优化使用效率，并满足不同需求。
2. 声音控制：在建筑环境中，特别是公共场所或者居住区域中，噪声问题往往是困扰人们的一个重要问题。
好的隔音效果可以有效地降低噪音传输和扩散，在提供安静舒适环境方面发挥着重要作用。
内部隔墙在施工过程中，可以采用一定的隔音材料或者技术手段来提高声音的控制效果，保证室内外的声源不互相干扰。
3. 火灾防控：安全问题一直是建筑领域最为关注的话题之一。
内部隔墙可以起到防火隔离和逃生通道划分的作用。
合理设置防火墙和疏散通道能够有效延缓火灾蔓延速度，给人们提供更多逃生时间。
同时，在装配式建筑中采用阻燃材料进行隔墙施工也是重要环节之一。
二、装配式建筑内部隔墙施工的主要步骤1. 设计规划：在进行装配式建筑内部隔墙施工之前，需要根据项目需求对空间进行合理规划，并制定详细设计方案。
这包括确定分区位置、选择合适的材料、确定各项技术指标等。
2. 材料准备：根据设计方案，准备所需的隔墙材料。
常见的材料包括轻钢龙骨、石膏板等。
在选择及购买时需要注意材料的质量，确保符合相关标准和要求。
3. 基层处理：在施工前，需要对原有基层进行处理。
这包括清理、修补、防潮处理等，确保基层平整结实，并具备一定的抗渗性能。
4. 龙骨安装：轻钢龙骨是构建内部隔墙的主要支撑结构。
根据设计方案，将龙骨安装在墙体所需位置上，并进行固定。
一般采用螺丝或者焊接等方式进行连接。
装配式建筑墙体的电气管线敷设
关键词:装配式钢结构建筑ꎻ管线分离ꎻ外围护墙体ꎻ内装隔
墙ꎻ电气管线
中图分类号:ＴＵ ８５ 文献标识码:Ａ
引言
装配式建筑( 装配式钢结构、装配式混凝土结
构等结构形式) 结构采用了大量的预制墙体ꎮ 在进
行此类项目的电气设计过程中ꎬ需要根据使用功能
在外墙内表面、内隔墙上等设置各种强电、弱电插座
宜采用管线分离” ꎻＧＢ / Ｔ ５１２３２—２０１６« 装配式钢结
第 ５. ５. ３ 条中也有相同的规定ꎻＧＢ / Ｔ ５１１２９—２０１７
规定:“ 装配式建筑应采用全装修、宜采用装配化装
“ 对内隔墙与管线、装修一体化及管线分离有评价
分值及最低分值的要求” ꎮ 管线分离是指将设备与
管线设置在结构体系之外的方式ꎬ如室内明敷以及
的接线盒ꎬ相应管线的敷设应根据墙体的种类、装修
方式来确定ꎮ
１ 墙体设计规定及要求
在 ＧＢ / Ｔ ５１２３１—２０１６« 装配式混凝土建筑技术
标准» ( 以下简称“ ＧＢ / Ｔ ５１２３１” ) 中的第 ８. １. ４ 条规
ＧＢ / Ｔ ５１２３２中第 ５. ４. １. ５ 条规定:“ 设备与管线安
他物品时ꎬ应采取加强措施ꎬ其承载力应满足相关要
求ꎬ此时ꎬ建筑及电气专业技术人员应将隔墙上固定
电器的位置、重量等信息提供给结构专业技术人员ꎬ
方便其在隔墙上采取加强措施ꎮ
另外ꎬ根据 ＧＢ / Ｔ ５１２３１ 第 ７. ４. ２. ２ 条的规定:
建筑设计
文章编号:１００９ － ９４４１(２０１９)０５ － ００２３ － ０２
装配式建筑墙体的电气管线敷设
□□ 南
阳 ( 大同市二院建筑设计研究有限责任公司ꎬ山西 大同 ０３７０００)
装配式住宅建筑管线分离技术应用探讨
装配式住宅建筑管线分离技术应用探讨发布时间：2021-03-11T09:44:40.367Z 来源：《基层建设》2020年第28期作者：王双宇雷磊李金威刘波[导读] 摘要：在我国快速发展过程中，根据装配式装配式住宅建筑评价标准（GB/T51129-2017）相关要求，结合现阶段河北省主要采用的管线分离技术和产品，就如何在给排水、电气、暖通专业中的应用进行探讨。
中建三局绿色产业投资有限公司湖北武汉 430000摘要：在我国快速发展过程中，根据装配式装配式住宅建筑评价标准（GB/T51129-2017）相关要求，结合现阶段河北省主要采用的管线分离技术和产品，就如何在给排水、电气、暖通专业中的应用进行探讨。
结合工程实例，说明如何采用管线分离技术以及其他技术措施，达到装配式住宅建筑对装配率的评定要求。
关键词：装配式住宅建筑；管线分离技术；干式工法引言当前，在国家的大力支持和推进下，装配式装配式住宅建筑项目不断涌现。
装配式装配式住宅建筑项目与常规项目有较多差异，它一般采用预制柱、预制叠合梁、预制叠合楼板、预制内外隔墙、预制楼梯、叠合板式阳台等预制构件。
叠合楼板预制层为60mm厚，叠合楼板现浇层为70~80mm厚。
在高层住宅装配式住宅建筑中，电气专业有电力、照明、弱电、报警等管线，管径通常为20mm、25mm。
在装配式项目中，如按常规做法，所有电气管线在叠合楼板的现浇层处暗敷，交叉多，将破坏结构的钢筋保护层，影响结构安全。
同时，人们对生活品质不断追求，可能多次对自己居住的空间内部进行装修，暗敷在楼板内的管线维护更换难度大。
因此，在装配式住宅建筑中，研究电气管线与结构分离技术，具有重要的现实意义。
1装配式住宅建筑工程设备安装管线合理规划的重要性不管是制冷的管道还是排水的管道都需要通过非常烦琐的综合管线才能实现，装配式住宅建筑工程设备安装管线对整个装配式住宅建筑起着非常重要的作用，特别是一些比较老的装配式住宅建筑物，如果不能合理规划不仅会给施工进度带来影响，还会给整个城市的装配式住宅建筑物埋下一些安全隐患。
装配式内装修干法饰面墙面技术要点与施工要点研究——以住宅精装房为
装配式内装修干法饰面墙面技术要点与施工要点研究——以住宅精装房为0前言近几年,国家相继出台了一系列促进新型城镇化建设和装配式建筑发展的政策，如国务院办公厅发布《关于大力发展装配式建筑的指导意见》（国台办【2016】71号）为装配式建筑行业发展指明方向，“发展装配式建筑是建造方式的重大变革，是推进建筑业供给侧结构性改革的重要举措，有利于节约资源能源、减少施工污染、提升劳动生产效率和质量安全水平，有利于促进建筑业与信息化工业化深度融合、培育新产业新动能、推动化解过剩产能。
要按照话用、经济、安全、绿色、美观的要求，坚持市场主导、政府推动，坚持分区推进、逐步推广，坚持顶层设计、协调发展，推动建造方式创新，不断提高装配式建筑在新建建筑中的比例”，《意见》将发展装配式建筑上升到国家战略层面；2018年2月起实施的《装配式建筑评价标准》中明确提出装配式建筑宜采用装配化装修，《标准》对装配式建筑发展提供了标准规范及评价依据，其中“采用全装修”成为是否为装配式建筑的一票否决项，明确了全装修在装配式建筑评价中的重要地位。
上海市住建委对装配式建筑实施范围提出了具体的要求：除6种特定范围以外，“新建民用建筑、工业建筑应全部按装配式建筑要求实施”、“2016年4月1日以后完成报建或项目信息报送的项目，建筑单体预制率不低于40%或单体装配率不低于60%”、“2019年4月1日起，施工图未正式送审的项目应依据本通知相关要求实施”。
上海市对装配式建筑指标为40%预制率或60%装配率，而在住宅项目中实现40%预制率往往比较困难且不经济，通过装配式内装与PC共同实现60%的装配率更经济、合理。
节能低碳、环保绿色的建筑装饰装修是建筑装饰行业的发展方向，发展装配式装修是实现绿色建筑的必然选择。
住宅产业化也成为市场关注的焦点，国内企业纷纷加快装配式住宅开发的布局。
以雄安为代表的新城区开发和精装房交付的法制化，使得短期内批量交付的装修需求量激增，这让以工业化方式实现装修标准化、快速交付的住宅装配式装修有了更广阔的应用空间。
装配式干法墙面施工工法(2)
装配式干法墙面施工工法装配式干法墙面施工工法一、前言装配式干法墙面施工工法是一种较新的施工工法，通过预制装配和现场拼装的方式，快速、高质量地完成墙面的建造。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点1. 高效快速：工人在工厂进行预制，现场施工时只需进行装配，可以大大缩短施工周期。
2. 高质量：预制过程中可以严格控制墙体的质量，并进行质量检测，保证墙面的平整度和垂直度。
3. 节约材料：采用预制装配方式，可以减少浪费，避免了传统施工中砌筑过程中的砂浆、水泥等材料的浪费。
4. 环保节能：预制装配过程中，可以减少施工现场的噪音、粉尘和废气污染，符合低碳环保的要求。
5. 方便维修：墙面可以进行分块装配，需要维修时只需更换有问题的部分，避免了整体拆除重建的麻烦。
三、适应范围装配式干法墙面施工工法适用于各种类型的建筑，包括住宅、商业建筑、公共建筑等。
无论是新建还是装修，都可以采用该工法进行墙面施工。
四、工艺原理装配式干法墙面施工工法的核心原理是将墙面预制成模块化的构件，然后在现场进行组装。
这样可以提高施工效率，减少施工现场的干扰，保证施工质量。
在具体实施中，需要根据设计要求和工程情况，选取合适的预制墙体材料，进行预制加工。
同时，还需要选择适合的配套连接件和固定件，以确保墙面的稳固和安全。
五、施工工艺1. 墙体预制：根据设计图纸和要求，选择合适的预制板材，进行加工和制作。
2. 现场组装：在施工现场，进行墙体的装配工作。
首先，确定墙面的位置和布置，然后进行连接件的安装和固定件的固定。
3. 表面处理：对墙面进行表面处理，包括清洁、打磨和涂装等工艺。
4. 完工验收：对施工完成的墙面进行验收，确保施工质量符合设计要求。
六、劳动组织在施工中，需要组织好各个施工工种的协作，明确工作任务和责任，确保施工进度和质量。
同时，还需要进行人力资源的合理配置，保证施工过程的顺利进行。
浅谈装配式建筑管线分离
浅谈装配式建筑管线分离摘要：对于裸露于室内空间、敷设在地面架空层、吊顶和墙面干法装饰层内的管线应认定为管线分离；对于龙骨类隔墙，包括轻钢龙骨和木龙骨隔墙等，敷设于墙体空腔内的管线应认定为管线分离；对于埋置在结构构件、非承重混凝土或轻质隔墙内部（不含横穿）或敷设在湿作业地面垫层内、湿作业墙体找平层内的管线认定为管线未分离关键词：装配式建筑；管线分离；SI住宅体系；集成式卫生间；叠合板预埋件因为在装配式建筑构件厂从事构件深化设计工作，我遇到很多装配式建筑有管线实施分离的时候发现，但如何落实管线分离，管线分离的效果如何，项目参与各方都有顾虑。
从构件厂就涉及管线分离实施过程，这阶段管线分离争议高发阶段，业主或总包方疑质：叠合板区域该不该实施管线分离,或分离后效果更差，然后会议再探讨。
本在设计阶段事变成施工阶段设计变更的问题，本末倒置之味。
这现象了表现了大家对管线分离的认识不足及争议。
我们的很多项目，管线分离都被业主否定，换回成传统的管线暗敷方式，其原因与其结果都让人深思的。
管线分离就设备管线系统，主要为内装设备（给排水系统、电器与照明系统、燃气系统、暖通与空调系统、新能源系统、智能化系统）与结构体的分离，预留单独的管线和配线空间，不将其埋入结构体中，以便于后期改造。
也提高材料与结构的耐久性性能，从而有效延长住宅寿命；后期便捷的维修和低成本的改造费用即可满足住宅的正常使用。
实践中，管线分离难点主要是在横向构件的分离。
地电气管线常规做法，将管线在叠合楼板的现浇层处暗敷，会产生较多交叉，将破坏结构的钢筋保护层，影响结构安全，暗敷在楼板内的管线维护更换难度大。
因此，如何科学将电气管线与结构分离，充分发挥管线分离不破坏结构钢筋保护层，保证结构安全稳定，又可避免施工单位漏埋电管而引起的后开凿现象的优势，实施管线分离具有重要的现实意义。
电气管线（含桥架）等在地面架空层、吊顶内敷设的，属于管线与结构分离；在楼板、墙体里暗敷的管线认定为未分离。
装配式建筑之内隔墙板、管线分离、干式工法
装配式建筑之内隔墙板、管线分离、⼲式⼯法装配式建筑之内隔墙板、管线分离、⼲式⼯法01. 内隔墙板的主要类型及其优缺点内隔墙板的类型主要包括轻质条板类、轻钢龙⾻类、⽊⾻架组合墙体类等，前两种类型在住宅中应⽤较多。
轻质条板类墙体根据加⼯⼯艺和基质材料不同⽽形成不同的产品，主要类型包括蒸压陶粒混凝⼟墙板、蒸压加⽓混凝⼟墙板（ALC板）、挤压混凝⼟墙板、泡沫混凝⼟墙板、发泡陶瓷墙板等。
轻钢龙⾻内隔墙板的板材可根据实际需要采⽤纤维⽯膏板或硅酸钙板等同类板材，管线通过龙⾻来实现分离，但产品的隔⾳、防⽕效果需重点关注，板材拼缝需结合精装考虑。
02. ⼲式⼯法地⾯的特点有哪些⼲式⼯法地⾯的特点是现场施⼯⽆湿作业，通过架空设计实现管线与主体结构的分离，同时架空地⾯有良好的隔声性能。
对结构楼板顶⾯采⽤湿法找平操作的⾯积不应计⼊⼲式⼯法地⾯。
⼲式⼯法地⾯采⽤30~300mm的可调节⽀撑脚进⾏架空设计，架空层直接安装管线，基层板具有良好的承重能⼒，⾯层板接缝采⽤专⽤的弹性结构胶粘接，⾯层板应根据建筑功能需要选择相应材质。
架空地板系统应设置地⾯检修⼝，⽅便管道检查和维修，亦可结合⼲式地暖系统。
⽆地暖地⾯最⼩⾯层⾼度约60mm，有地暖地⾯，最⼩⾯层⾼度约110mm。
采⽤⼲法地⾯，前期设计应对装修效果、成本增量及净⾼等充分考虑，以免影响业主感受。
采⽤⽯材、地砖的⼲法地⾯，空⿎感相对较强，与普通地坪相⽐使⽤效果有⼀定下降。
03. 管线分离的实现⽅式有哪些楼地⾯管线分离的实现⽅式包括：管线敷设于架空地⾯中或吊顶中。
墙⾯管线分离的实现⽅式包括：管线敷设于内隔墙板的空腔中，或管线敷设于夹层墙。
架空地⾯：采⽤树脂或⾦属地脚螺栓⽀撑，空腔内铺设管线。
在安装分⽔器的地⾯处设置地⾯检修⼝，以⽅便管道检查，修理。
天花吊顶：采⽤轻钢龙⾻天棚，吊顶内的架空空间⽤于铺设管线、安装灯具、以及安装其他设备等。
轻钢龙⾻墙、空⼼条板墙空腔、双层贴⾯墙：承重墙表层采⽤树脂螺栓或⽊龙⾻，外贴板材，实现双层贴⾯墙。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
装配式建筑之内隔墙板、管线分离、干式工法
01. 内隔墙板的主要类型及其优缺点
内隔墙板的类型主要包括轻质条板类、轻钢龙骨类、木骨架组合墙体类等，前两种类型在住宅中应用较多。
✔轻质条板类墙体根据加工工艺和基质材料不同而形成不同的产品，主要类型包括蒸压陶粒混凝土墙板、蒸压加气混凝土墙板（ALC板）、挤压混凝土墙板、泡沫混凝土墙板、发泡陶瓷墙板等。
✔轻钢龙骨内隔墙板的板材可根据实际需要采用纤维石膏板或硅酸钙板等同类板材，管线通过龙骨来实现分离，但产品的隔音、防火效果需重点关注，板材拼缝需结合精装考虑。
02. 干式工法地面的特点有哪些
干式工法地面的特点是现场施工无湿作业，通过架空设计实现管线与主体结构的分离，同时架空地面有良好的隔声性能。
对结构楼板顶面采用湿法找平操作的面积不应计入干式工法地面。
干式工法地面采用30~300mm的可调节支撑脚进行架空设计，架空层直接安装管线，基层板具有良好的承重能力，面层板接缝采用专用的弹性结构胶粘接，面层板应根据建筑功能需
要选择相应材质。
架空地板系统应设置地面检修口，方便管道检查和维修，亦可结合干式地暖系统。
无地暖地面最小面层高度约60mm，有地暖地面，最小面层高度约110mm。
采用干法地面，前期设计应对装修效果、成本增量及净高等充分考虑，以免影响业主感受。
采用石材、地砖的干法地面，空鼓感相对较强，与普通地坪相比使用效果有一定下降。
03. 管线分离的实现方式有哪些
楼地面管线分离的实现方式包括：管线敷设于架空地面中或吊顶中。
墙面管线分离的实现方式包括：管线敷设于内隔墙板的空腔中，或管线敷设于夹层墙。
✔架空地面：采用树脂或金属地脚螺栓支撑，空腔内铺设管线。
在安装分水器的地面处设置地面检修口，以方便管道检查，修理。
✔天花吊顶：采用轻钢龙骨天棚，吊顶内的架空空间用于铺设管线、安装灯具、以及安装其他设备等。
✔轻钢龙骨墙、空心条板墙空腔、双层贴面墙：承重墙表层采用树脂螺栓或木龙骨，外贴板材，实现双层贴面墙。
架空空间用于安装铺设电气管线，开关，插座等。
在住宅项目中，一般电气、给排水、采暖管线在地面敷设的比例最大，墙面次之，在吊顶中的敷设比例最小，因此若要实现较大的管线分离比例，应优先采用架空地面。
在北方地区供暖方式为地暖时，采暖管线的总长度最长，所占比例最大，电气管线次之，给排水管线最少，因此选用干式地暖模块，有利于实现管线分离。
04. 预制混凝土外挂墙板的基本特点
预制混凝土外挂墙板主要应用于框架-剪力墙结构或框架结构，主体结构现浇，外挂板设置于主体结构之外。
从保温构造分，分为单层外挂板和夹心保温外挂板。
单层外挂板厚度一般不小于100mm，夹心外挂板的内叶和外叶厚度均不小于60mm。
外挂板按与主体结构的连接方式分为：线支承连接方式和点支承连接方式。
线支承外挂板：是外挂板在顶部与梁线连接，在两侧与主体结构不连接，在底部与主体结构采用限位连接件。
线支承外挂板的重力、竖向地震作用均由上部的线支承连接承担，一般通过外挂板的粗糙面和键槽传递剪力，由连接钢筋传递弯矩。
点支承外挂板：点支承外挂墙板与主体通过连接点连接，无多余自由度。
承重节点一般为两个，非承重节点仅承受外挂墙板在风荷载、地震作用工况下的节点内力，非承重节点一般为四个。
外挂墙板可分为旋转式和平移式外挂墙板。
05. 外叶板的主要防渗漏措施
外围护结构的防水要点：多道设防、有堵有疏、用可靠材料。
防水构造主要采用结构自防水+构造防水+材料防水的防排水系统。
✔接缝处构造防水为水平缝宜采用企口缝或高低缝，竖缝宜采用带空腔的竖向缝。
✔防水材料主要采用发泡芯棒与密封胶；嵌缝材料需防水可靠，接缝宽度宜控制在10~35mm，密封胶深度宜控制在10mm左右，可增加一层防水卷材或防水透气膜。
✔水洗粗糙面可确保预制构件和后浇混凝土连接密实，形成比较好的结构防水。
此外，窗洞口防水应在外叶板设置滴水凹槽或鹰嘴；外墙与窗框一体化成型，可有效防止洞
口边接缝渗漏；屋顶及挑檐处防水密封措施得当避免水灌入外叶板内侧的保温层；女儿墙与夹心墙板交接处做好节点处理，避免水沿女儿墙渗入。
