光纤配线架使用方法
光纤配线架使用方法一、光纤配线架简介光纤配线架是一种用于光纤通信系统中的设备，主要用于连接和管理光纤线缆，提供光纤连接和分配功能。
它可以有效地保护光纤线缆，确保信号的传输质量，同时也方便了维护和管理工作。
二、光纤配线架的安装1. 确定安装位置：选择一个干燥、通风良好的位置安装光纤配线架，以保证其正常运行和使用寿命。
2. 固定支架：根据光纤配线架的型号和规格，选择合适的支架进行固定，确保其稳固不摇晃。
3. 安装光纤线缆：首先将光纤线缆引入配线架内，然后使用光纤连接器将线缆连接到配线架上的相应端口。
三、光纤配线架的连接1. 光纤连接器的选择：根据实际需求和系统要求选择合适的光纤连接器，例如SC、LC、FC等。
2. 清洁连接器：在连接前，需确保连接器的端面清洁，以确保连接的质量和稳定性。
3. 连接操作：将连接器插入配线架上的端口，确保连接器与端口完全贴合，并轻轻旋转以确保连接牢固。
4. 测试连接：连接完成后，使用光纤测试仪器对连接进行测试，确保连接质量达标。
四、光纤配线架的管理1. 标记管理：为了方便维护和管理，可以对光纤配线架上的光纤线缆进行标记，如使用标签标注其用途、来源等信息。
2. 整理布线：定期检查光纤配线架的布线情况，确保线缆整齐、无松动，并进行必要的调整和整理。
3. 维护保养：定期对光纤配线架进行清洁和维护，确保其正常运行和使用寿命。
4. 安全防护：采取必要的安全防护措施，如使用防尘罩、防火罩等，确保光纤配线架的安全性和可靠性。
五、光纤配线架的故障排除1. 检查连接：当光纤通信出现故障时，首先需要检查光纤配线架上的连接是否牢固，是否存在松动或损坏的情况。
2. 清理端面：如果连接器端面有污染或损坏，需要进行清洁或更换，以保证连接的质量和稳定性。
3. 检查线缆：检查光纤线缆是否存在折断、弯曲或损坏的情况，及时更换有问题的线缆。
4. 测试检测：使用光纤测试仪器对光纤连接进行测试，以确定故障的具体位置，并采取相应的修复措施。

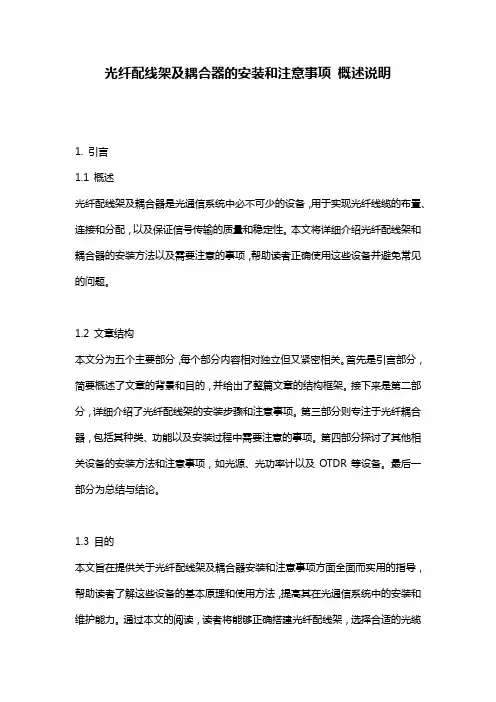

光纤配线架及耦合器的安装和注意事项_概述说明
光纤配线架及耦合器的安装和注意事项概述说明1. 引言1.1 概述光纤配线架及耦合器是光通信系统中必不可少的设备，用于实现光纤线缆的布置、连接和分配，以及保证信号传输的质量和稳定性。
本文将详细介绍光纤配线架和耦合器的安装方法以及需要注意的事项，帮助读者正确使用这些设备并避免常见的问题。
1.2 文章结构本文分为五个主要部分，每个部分内容相对独立但又紧密相关。
首先是引言部分，简要概述了文章的背景和目的，并给出了整篇文章的结构框架。
接下来是第二部分，详细介绍了光纤配线架的安装步骤和注意事项。
第三部分则专注于光纤耦合器，包括其种类、功能以及安装过程中需要注意的事项。
第四部分探讨了其他相关设备的安装方法和注意事项，如光源、光功率计以及OTDR等设备。
最后一部分为总结与结论。
1.3 目的本文旨在提供关于光纤配线架及耦合器安装和注意事项方面全面而实用的指导，帮助读者了解这些设备的基本原理和使用方法，提高其在光通信系统中的安装和维护能力。
通过本文的阅读，读者将能够正确搭建光纤配线架，选择合适的光缆布置和连接方式，并了解如何确保耦合质量及维护其他相关设备。
最终目标是提升整个光通信系统的性能和可靠性。
2. 光纤配线架的安装和注意事项2.1 搭建光纤配线架的基本步骤在安装光纤配线架之前，我们需要进行以下基本步骤：1. 确定光纤配线架的位置：选择合适的位置来放置光纤配线架，确保其能够满足日后的扩展需求，并且便于维护和管理。
2. 安装固定件：根据场景需求，选择适当的固定件将光纤配线架固定在墙壁或机房中。
3. 组装框体结构：根据光纤配线架类型和规格，按照说明书将支架、框体及其他组件组装好。
4. 安装端子盒：将端子盒与光缆连接起来，并安装在相应位置上。
确保连接端良好并紧固稳定。
5. 进行标识和整理：为了方便管理与维护，在完成安装后使用标签或贴纸对不同端口及相关设备进行编号和标识。
同时，整理好连接线缆，避免交叉和混乱。
2.2 光缆布置及连接方式正确布置和连接光缆可以确保信号传输质量和网络稳定性。
光纤配线架(熔接盘终端盒)
通用型光纤配线架
产品概述：
符合YD/T 778-2011标准。
光纤配线架是光缆和光通信设备之间或光通信设备之间的配线连接设备。
主要用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。
产品特性
1、19英寸标准网络机柜安装，尾纤收容设置于机架内，用于纤熔接或研磨处理
2、壳体采用环氧静电喷塑，外形美观，使用方便
3、提供光纤收容及整理空间，方便跳线及整理
4、适用于SC、ST、FC或LC类型适配器，可快速安装
主要参数
1、可接入4根光缆，内设有光缆缓拉架固定，方便光缆安装
2、接续容量：12/24芯数光纤与连接接头
订货信息
挂墙式光纤配线架
产品特性：
1.适用于光纤接入网中的光纤终端点，有光缆的配线和熔接功能，可以实现光缆纤芯的灵活跳
接及存储
2.壳体采用环氧静电喷塑，外形美观，使用方便
3.收容尾纤设置于墙上，用于光纤熔接或端接
4.提供光纤接续收容盘及整理空间，并可提供熔接盘供选
5.适用于SC、ST、FC或LC型光钎适配器，可快速安装
参数：
接续容量：8芯/12芯数光纤与连接接头
固定方式：内设有光缆固定装置，方便光缆安装
订货编码：。
什么是光纤配线架、耦合器、终端盒、尾纤？光纤熔接颜色顺序是哪些？
什么是光纤配线架、耦合器、终端盒、尾纤？光纤熔接颜色顺序是哪些？做项目我们接触最多的就是光纤光缆了，其中有不少朋友多次提到关于光纤配线架、耦合器、终端盒、尾纤等设备的相关使用，尤其对于光纤熔接色谱顺序在项目中经常会遇到，本期我们一起来看下光纤项目这些常见设备的如何应用与区别。
一、光纤配线架光纤配线架主要用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。
它比光缆终端盒要漂亮一些，外面是铁框，里面是一体化的配纤盘，配纤盘安装有光纤耦合器和尾纤。
根据接口不同，包括FC、ST、LC、SC光纤耦合器以及尾纤等。
尾纤可以采用束状尾纤或用光纤跳线制作。
光纤配线架主要有：12口光纤配线架、24口光纤配线架、48口光纤配线架、72口光纤配线架、96口光纤配线架、144口光纤配线架。
再大就属于交接箱的范畴了。
光纤配线架主要用于重要机房，美观而且稳定。
光缆终端盒一般用于小型监控室、弱电箱等，只要能够保证链路畅通，美观次之。
下面我们看一下它在实际中的应用。
先剥光缆固定光缆熔接准备盘纤安装于机柜二、光纤耦合器光纤耦合器又称光纤适配器、光纤法兰盘。
它是光纤与光纤之间进行可拆卸(活动)连接的器件，它是把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使其介入光链路从而对系统造成的影响减到最小。
根据光纤接口不同分类：SC光纤耦合器：应用于SC光纤接口，若是8条细的铜触片，则是RJ-45接口，若是一根铜柱则是SC光纤接口。
LC光纤耦合器：应用于LC光纤接口，连接SFP模块的连接器，路由器常用。
FC光纤耦合器：应用于FC光纤接口，一般在ODF侧采用。
ST光纤耦合器：应用于ST光纤接口，常用于光纤配线架。
光纤耦合器的作用：1、损耗小2、将多模信号耦合成单模信号3、使两个光纤接头的截面光纤孔导通4、使两组光信号互相联通光纤耦合器一般用于光缆终端和光纤配线架、光纤交接箱中，如图中应用。
网络配线架基础知识详解
网络配线架基础知识详解目录一、网络配线架概述 (2)1.1 网络配线架定义与作用 (2)1.2 配线架的演变与重要性 (3)1.3 配线架在不同网络结构中的角色 (4)二、网络配线架的分类 (5)2.1 按照安装位置分 (7)2.2 按照架体尺寸分 (8)2.3 按照工作原理分 (10)2.4 按照端口特性分 (11)2.5 按照使用介质分 (12)三、网络配线架的设计原则与标准 (12)3.1 配线架尺寸设计的考量因素 (14)3.2 端口数量的设计与规划 (15)3.3 散热与温度管理的标准 (16)3.4 电气安全与EMC标准的遵循 (17)3.5 端口特性的选择与未来升级的考量 (18)四、网络配线架的安装与布线 (19)4.1 安装前的准备与工具 (21)4.2 配线架的基础安装步骤 (21)4.3 布线的基本原则与最佳实践 (22)4.4 网络布线美学的考量 (23)4.5 维护与保险丝的保护措施 (25)五、网络配线架的维护与管理 (25)5.1 日常维护与检查项目 (27)5.2 故障诊断与修复 (28)5.3 文档管理与 (29)5.4 生命周期管理与更新换代 (31)六、先进的网络配线架技术与应用 (32)6.1 动态配线管理技术 (33)6.2 智能配线架与软件集成 (35)6.3 迁移至云计算与网络虚拟化 (37)6.4 自动化与机器人技术在配线架维护中的应用 (39)七、典型网络配线架品牌与型号比较 (40)7.1 全球著名配线架品牌概览 (41)7.2 常用网络配线架型号及其特性比较 (42)7.3 用户评价、费用对比及选购建议 (44)一、网络配线架概述在现代通信和网络基础设施中，网络配线架扮演着至关重要的角色。
它是连接各个网络设备的关键组件，负责实现信号的传输和分配。
网络配线架不仅提供了物理上的连接，还确保了数据传输的高效性和稳定性。
网络配线架，又称配线柜或配线系统，是用于汇聚、分配和管理网络线路的硬件设备。
光纤配线架 Optical Distribution Frame ODF
光纤配线架又名：OpticalDistributionFrame,ODF光纤配线架（Optical Distribution Frame）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。
ODF光纤配线架光纤配线架（Optical Distribution Frame）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。
随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到用户、光纤到大楼、远端模块局及无线基站的中小型配线系统。
ODF主要特点：● 全模块化设计，全正面化操作● 集熔接与配线于一体，最大限度的高密度化● 可安装于19寸标准机架上● 适用于带状和非带状光缆● 可卡接式安装FC、SC、ST和LC等多种适配器● 适配器与设备在30°卡接式安装，既保证了跳线的弯曲曲率半径，又可避免激光灼伤人眼操作方便，保护完善● 光缆和尾纤均具有2m以上的盘储空间光纤配线架简介及其用途导读：光纤配线架用于大容量的交换局、CATV光纤系统、光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线缆的连接、分配和调度。
光纤配线架用于大容量的交换局、CATV光纤系统、光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线缆的连接、分配和调度。
光纤配线架简介光纤配线架，ODF，光纤单元盒，光缆交接箱，光纤配线箱，光缆接续盒，光缆终端盒，网络机柜，综合配线柜，挂墙柜，室外机柜，用户接入箱，家居布线箱，数字配线架，DDF，音频配线系列，电缆分线盒，分线箱，交接箱，钣金定做.图1 光纤配线箱概述：光纤配线架ODF(Fiber Optic Distribution Frame)，又称光纤配线柜，是用于光纤通信网络中对光缆、光纤进行终接、保护、连接及管理的配线设备。
在本设备上可以实现对光缆的固定、开剥、接地保护，以及各种光纤的熔接、跳转、冗纤盘绕、合理布放、配线调度等功能，是传输媒体与传输设备之间的配套设备。
实验报告_配线架的卡线(3篇)
第1篇一、实验目的本次实验旨在了解配线架的基本结构、工作原理以及卡线方法，通过实际操作掌握配线架的安装和接线技术，为后续的通信系统搭建打下基础。
二、实验原理配线架是一种用于连接通信线路的设备，广泛应用于电话、网络、监控等领域。
其工作原理是将输入的通信线路通过配线架连接到相应的输出端口，实现线路的分配和转接。
三、实验器材1. 配线架：110型配线架，用于连接电话线路。
2. 主干电缆：5对大对数电缆，用于连接配线架和交换机。
3. 水平布线电缆：语音线路，用于连接配线架和终端设备。
4. 打线工具：110型打线工具，用于卡接线路。
5. 语音跳线：1对语音跳线，用于连接配线架和终端设备。
6. 测量工具：万用表，用于测试线路连通性。
四、实验步骤1. 准备工作：将配线架、主干电缆、水平布线电缆、语音跳线和打线工具准备好。
2. 主干电缆卡接：（1）将主干电缆的一端插入110型配线架的基座上，线序按照主色：白红黑黄紫，辅色：兰橙绿棕灰进行卡接。
（2）将另一端插入交换机或设备侧的110型配线架基座上，线序与输入端一致。
3. 水平布线电缆卡接：（1）将水平布线电缆的一端插入110型配线架的基座上，线序按照主色：白红黑黄紫，辅色：兰橙绿棕灰进行卡接。
（2）将另一端插入终端设备侧的110型配线架基座上，线序与输入端一致。
4. 语音跳线卡接：（1）将语音跳线的一端插入垂直主干110型配线架的5对110连接块上。
（2）将另一端插入水平布线110型配线架的5对110连接块上。
5. 线路测试：（1）使用万用表测试主干电缆、水平布线电缆和语音跳线的连通性。
（2）检查各连接块是否牢固，确保线路连接正确。
五、实验结果与分析1. 实验结果：经过卡线操作，成功将主干电缆、水平布线电缆和语音跳线连接到配线架上，线路连通性良好。
2. 分析：通过本次实验，掌握了配线架的卡线方法，了解了配线架在通信系统中的作用。
在实际操作中，应注意以下事项：（1）按照正确的线序进行卡接，确保线路连接正确。
odf光纤配线架内部结构
odf光纤配线架内部结构
ODF光纤配线架（Optical Distribution Frame）是用于光纤
通信系统中的光纤接入、分配和管理的重要设备。
它的内部结构设
计精巧，能够有效地管理和保护光纤连接，保障通信系统的稳定运行。
下面我们来看一下ODF光纤配线架的内部结构。
1. 光纤收纳模块，ODF光纤配线架内部通常包含光纤收纳模块，用于收纳和保护光纤连接。
这些模块通常采用模块化设计，便于安
装和维护。
光纤收纳模块通常包括光纤收纳盘、光纤保护套管等部件，能够有效地保护光纤不受外界环境的影响。
2. 光纤连接管理，ODF光纤配线架内部还包括光纤连接管理模块，用于管理光纤连接的布局和标识。
这些模块通常包括光纤连接
标识、光纤连接管理面板等部件，能够帮助工程师清晰地了解光纤
连接的布局和状态，便于维护和排错。
3. 光纤分配模块，ODF光纤配线架内部还包括光纤分配模块，
用于实现光纤的分配和接入。
这些模块通常包括光纤分配单元、光
纤连接器等部件，能够实现光纤信号的有效分配和接入，保障通信
系统的稳定运行。
总的来说，ODF光纤配线架的内部结构设计合理，能够有效地管理和保护光纤连接，保障通信系统的稳定运行。
在实际应用中，工程师需要根据实际需求合理配置和使用ODF光纤配线架，以确保光纤通信系统的高效运行。
光纤配线架的用途或规格说明
光纤配线架的用途或规格说明光纤配线架是一种用于光纤通信系统中的重要设备，它具有多种用途和规格说明。
本文将详细介绍光纤配线架的用途和规格说明，帮助读者更好地了解和应用光纤配线架。
一、光纤配线架的用途1. 光纤接续：光纤配线架用于连接光纤线缆，将来自主干光缆的光信号引入到终端设备中，实现光纤通信的传输。
它提供了一个集中管理和保护光纤的平台，方便维护和维修。
2. 光纤分配：光纤配线架能够将主干光缆的信号分配给不同的分支光缆，实现光纤通信网络的灵活布线。
它具有良好的可扩展性和可调整性，能够满足不同规模和需求的光纤通信系统。
3. 光纤管理：光纤配线架提供了光纤的标识、编号和记录，方便管理和维护。
它可以对光纤进行分类、分组和标记，减少故障排查时间，提高维护效率。
4. 光纤保护：光纤配线架能够保护光纤免受外界环境的影响，如尘埃、湿气、温度变化等。
它具有良好的密封性和防护性能，可以确保光纤通信系统的稳定运行。
二、光纤配线架的规格说明1. 尺寸：光纤配线架的尺寸通常根据光缆的数量和规格来确定。
常见的尺寸有1U、2U、4U等，其中1U为标准尺寸，高度为44.45mm。
尺寸的选择应根据实际需要进行，以满足光纤通信系统的要求。
2. 材质：光纤配线架通常采用金属材质，如冷轧钢板。
金属材质具有良好的强度和稳定性，能够提供充分的保护和支撑。
此外，还有一些光纤配线架采用塑料材质，适用于一些特殊环境和要求。
3. 容量：光纤配线架的容量通常根据光缆的数量和规格来确定。
常见的容量有12芯、24芯、48芯等，其中12芯为标准容量。
容量的选择应根据实际需要进行，以满足光纤通信系统的扩展和发展。
4. 接口：光纤配线架的接口通常采用SC、LC、FC等光纤连接器。
这些接口具有良好的兼容性和可靠性，能够保证光信号的传输质量。
接口的选择应根据实际需要进行，以满足光纤通信系统的连接要求。
5. 安装方式：光纤配线架的安装方式通常有壁挂式和框架式两种。
光纤配线架工作原理
光纤配线架工作原理说起光纤配线架的原理，我有一些心得想分享。
你有没有见过那种超大型的电话接线总机，就是很多电话线都汇聚到那里，可以把不同的线路连接起来的设备？光纤配线架有点像它的光纤版本呢。
我们先来说说光纤是什么吧，光纤呢，就像是一根超级细的玻璃丝，不过它可不像普通玻璃那么脆弱。
光可以在这根玻璃丝里传输信号，而且速度超级快，这就像汽车在高速公路上跑一样，因为光纤为光信号提供了一个专门的传播通道。
那么光纤配线架是干嘛的呢？光纤配线架就像是一个超级精细的交通枢纽。
比如说，大楼里有很多地方需要用到光纤通信，不同房间、不同办公室的电脑或者通信设备要联网，这时候很多很多根光纤就会像好多条小光纤丝组成的线团一样集中在一起。
光纤配线架就是把这些乱乱的光纤线整理起来，然后合理地连接到其他地方的关键设备。
打个比方吧，就好比是住在公寓里，每家每户都有网线，但不是每家的网线直接拉到网络服务提供商那里的，中间会有一个集线箱，把大家的网线先集中到一起，然后再汇总到网络服务商那去。
光纤配线架就是光纤通信里的集线箱。
这里面有一个很重要的原理哦。
光纤配线架主要是保证光纤连接的准确性和稳定性。
比如说它里面有很多小的接口，这些接口就像是一个个小港口。
每根光纤就是一艘船，船（光纤）要停靠到正确的港口（接口），这样信号才能准确无误地从一端传输到另一端。
老实说，我一开始也不明白为什么要把光纤配线架做的这么复杂，那么多个接口，不怕弄错吗？后来才知道，这正是为了保证光纤通信的灵活性和扩展性。
比如说一个公司要扩大经营范围，多开几个办公点，新办公点需要并入现有的光纤网络，这时候有了光纤配线架就可以很方便地连接新的光纤，就像在城市里新建了一个小区，从已有的城市交通网络中拉几条线过去就能方便到达一样。
说到这里，你可能会问，那光纤配线架在日常生活中有什么实际的例子吗？其实很多办公大厦、大型商场都会用到。
在办公大厦里，不同楼层的办公室需要网络连接，光纤配线架就承担着分配这些网络信号源的重任。
光纤配线架的计算
光纤配线架的计算
光纤配线架是连接光纤接插件，在综合布线中，出现光纤后才会出现光纤配线架。
而且一根光纤的两端一定会个有一个光纤配线架。
而光纤一般是出现于垂直子系统中的，通俗的说也就是从中心机房到各楼层配线间的数据主干。
以6芯室内多模光纤和24口光纤配线架为例：
假设有一个中心机房和5个楼层配线间，那么，可以确定的是有5条光纤。
此时的光纤配线架就是5（每楼层配线间一个）+1（中心机房一个）=6个
中心机房光纤配线架=4（4芯光纤）*5（5根光纤）=20，20<24，所以只用一个就够了，如果是10根光纤的话，那就是4*10=40，40<48，此时的中心机房需要2个光配了。
还有一种实际操作中经常碰到的情况，一楼即有中心机房也有楼层配线间，在这种情况下，如果所有东西在同一个机柜中，也可以将光纤合到同一个光配中。
举例说明。
6芯室内多模光纤和24口光纤配线架，一个中心机房和5个楼层配线间
如果中心机房和1楼的楼层配线间都在1层，这时，1楼的光纤点数有24个（4*5+4），刚好1个24口的光配够用，所以，这时，我们也可以用5个光配就能解决问题了。
光纤配线架及连接器
光纤配线架及连接器（1）光纤配线架（optical distribution frame，ODF）。
光纤配线架用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。
光纤总配线架为一侧连接交换机外线，另一侧连接交换机入口和出口的内部电缆布线的配线架。
配线架通常安装在机柜或墙上。
通过安装附件，配线架可以全线满足UTP、STP、同轴电缆、光纤、音视频的需要。
在网络工程中常用的配线架有双绞线配线架和光纤配线架。
总配线架适用于与大容量电话交换设备配套使用，用以接续内、外线路；一般还具有配线、测试和保护局内设备及人身安全的作用。
总配线架由机架、保安接线排、测试接线排、保安单元及其他附件组成，具有良好的保护功能，防止雷电或其他原因产生的过电流、过电压对通信设备和机房的人员造成伤害。
机架具有可靠的接地系统。
（2）光纤连接器的类型。
光纤连接器是光纤与光纤之间进行可拆卸（活动）连接的器件，它把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能够最大限度地耦合到接收光纤中。
下面介绍几种常用的光纤连接器。
① FC型光纤连接器。
FC是ferrule connector的缩写，表明其外部加强方式是采用金属套，紧固方式为螺纹连接。
此类连接器结构简单，操作方便，但光纤端面对微尘较为敏感。
② SC型光纤连接器。
SC型光纤连接器的外壳呈矩形，紧固方式是采用插拔销闩式，无须旋转。
此类连接器插拔操作方便，插入损耗波动小，抗压强度高，安装密度大。
③ ST型光纤连接器。
ST型光纤连接器的芯外露，外壳呈圆形，紧固方式为螺纹连接（对于10Base F连接来说，连接器通常是ST型的；对于100Base FX来说，连接器在大多数情况下是SC型的）。
④ LC型光纤连接器。
LC型光纤连接器采用操作方便的模块化插孔（RJ）门锁机理制成。
其采用的插针和套筒的尺寸是SC、FC型光纤连接器等所用尺寸的一半，为1.25 mm，提高了整个通信网络配线系统连接器的容量。
odf配线架原理
odf配线架原理
ODF（Optical Distribution Frame，光纤分配架）是一种用于光
纤分布和连结的设备，它在通信系统中起到重要的作用。
ODF通过提供一个集中的并可管理的光纤交叉连接点，实现
了光纤的高效分配和连接。
ODF的原理基于光纤的传输特性和连接方式。
它通常包含一
个机架，机架上安装有光纤接头盘和配线盘。
光纤接头盘用于存放连接线缆的光纤连接器，而配线盘则用于分配和连接光纤。
ODF的工作原理分为三个步骤：分布、连结和管理。
首先是分布。
光纤首先从外部的光缆通过光纤接头盘引入到ODF中，然后通过配线盘将光纤分布到不同的连接点。
这样
做的好处是可以有序地管理光纤，减少连接的复杂性和混乱，提高系统的可靠性和性能。
接下来是连结。
ODF提供了一个集中的连接点，使得光纤之
间可以方便地进行交叉连接。
通过在配线盘上进行合适的连结，可以实现不同设备之间、不同线缆之间的光纤相互连接。
这种灵活的连结方式可以满足不同场景和需求下的光纤连接要求。
最后是管理。
ODF不仅提供了便捷的光纤分配和连结功能，
还可以方便地进行管理和维护。
通过标签或标识，可以清晰地标记每个光纤连接的信息，使得对于大规模的光纤网络来说，管理和维护工作更加简单和高效。
综上所述，ODF的原理基于光纤传输特性和连接方式，通过
分布、连结和管理的步骤，实现了光纤的高效分配和连接。
通过使用ODF，可以提高光纤网络的可靠性、性能和管理效率。
光纤配线架的基本原理
•光纤剖面折射率示意图
芯层
芯层 包层
包层 G.652 G.655 多模
•光纤通信原理
光纤通信采用数字通信原理。
编 码 解 码
010011010
模拟信号
数字信号
模拟信号
•光纤通信网络
光--电--光中继的数字通信
单信道全光中继数字通信
•光纤通信特点 优点： 信号损耗小，中继距离长； 光纤为绝缘体不受电磁干扰； 玻璃光纤不产生电磁场，保密性高； 重量轻，易于施工和运输； 缺点： 光纤制造工艺复杂，生产成本较高； 光纤连接复杂； 配套光器件价格较高
， (n n ) / n 1 ，是弱导光波导。 1 2 1 制作光纤的材料通常有高纯石英( SiO2 )、多组分玻璃 和有机聚合物等材料，详细情况参见2.2节。
n2
光导纤维的用途很大，医学上将其制成内窥镜， 用来检查人体内脏的内部
内窥镜的结构
光导纤维在 医学上的应用
什么是全反射
三、标识含义
在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下 ： “/”前面部分表示尾纤的连接器型号 如FC、SC、LC /”后面表明光纤接头截面工艺，即研磨方式。 如： “PC” （Physical Connection）微球面研磨抛光 ，其接头截面是平的。 在电信运营商的设备中应用得最为广泛。 “APC”型号，呈8度角并做微球面研磨抛光，其接头是带倾角的端面。在 广电和早期的CATV中应用较多。
光纤的结构与模式
• 根据光纤中光场的传输模式，光纤可分为单模光纤和多模
光纤。 • 折射率n1 , n2 由制作光纤的材料决定，在光纤分析中通常 2 2 2 定义相对折射率差 (n1 n2 ) / 2n1 ，通常单模光纤 的相对折射率差
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
结论
应选择结构精密、插入损耗小、反射损耗大的光连接器，如FC/APC或 SC/APC 施工时应十分注意工作环境的清洁和操作者手的清洁 连接前，光纤接头、光法兰盘的软塑料帽不可打开
光纤配线架的基本原理
光纤
• 光纤是光导纤维的简写，是一种利用光在玻璃或 塑料制成的纤维中的全反射原理而达成的光传导 工具。
光纤通信
• 光纤通信系统是指利用激光作为信息的载波，并通过光纤来传递 信息的通信系统。
• 从20世纪70年代开始，光纤通信快速发展，目前在世界范围内成
为最重要的通信手段。 • 利用光纤作为传输介质的光纤通信，有如下优点： (1) 载波频率高有极大的通信容量； (2) 直径细，质量轻；
圆型带螺纹
ST型光纤连接器（接头）
• 外壳呈圆形，紧固方式为螺丝扣。（对于10Base-F连接
来说，连接器通常是ST类型。常用于光纤配线架）
ST 卡接式圆型
SC接头
SC接头：其外壳呈矩形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同。 其中插针的端面多采用PC或APC型研磨方式；紧固方式是采用插拔销闩式，不 需旋转。 SC接头是标准方型接头，直接插拔，使用很方便。采用工程塑料，具有耐高温， 不容易氧化优点，缺点是容易掉出来。
• (3) 双锥型连接器（Biconic Connector） 这类光纤连接器中最有代表性的产品由美国贝尔 实验室开发研制，它由两个经精密模压成形的端 头呈截头圆锥形的圆筒插头和一个内部装有双锥 形塑料套筒的耦合组件组成。 (4) DIN47256型光纤连接器 这是一种由德国开发的连接器。这种连接器采用 的插针和耦合套筒的结构尺寸与FC型相同，端面 处理采用PC研磨方式。与FC型连接器相比，其 结构要复杂一些，内部金属结构中有控制压力的 弹簧，可以避免因插接压力过大而损伤端面。另 外，这种连接器的机械精度较高，因而介入损耗 值较小。
球型（UPC）接 头
斜型（APC）接 头
反射损耗
不同类型连接时产生的反射光
尽量要将光反射降到最低程度 有线电视网络采用单模的APC型接头最好
连接损耗
光纤轴未对准
光纤角度偏离
光纤内核变形
连接损耗
杂质/端面分开
纤芯尺寸/形状不同
常因结构不精密、环境不清洁、接插不彻底，造成接 触不良，导致插入损耗增大 讨论:光纤传输损耗 1310： 0.35dB/km 1550： 0.23dB/km
光纤的结构
• 光能够被束缚在光纤心中传输的必要条件是纤心的折射率 （至少在截面的某些区域）大于包层的折射率。护套在光 学上几乎与纤心隔绝，可以忽略其影响。纤心内，折射率
分布可以是均匀的或是渐变的，也可能是更复杂的分布。
•光纤分类
单模光纤（SM）
通 信用 光纤
多模光纤（MM）
光纤传感
光纤
非 通信 用光纤
•光纤剖面折射率示意图
芯层
芯层 包层
包层 G.652 G.655 多模
•光纤通信原理
光纤通信采用数字通信原理。
编 码 解 码
010011010
模拟信号
数字信号
模拟信号
•光纤通信网络
光--电--光中继的数字通信
单信道全光中继数字通信
•光纤通信特点 优点： 信号损耗小，中继距离长； 光纤为绝缘体不受电磁干扰； 玻璃光纤不产生电磁场，保密性高； 重量轻，易于施工和运输； 缺点： 光纤制造工艺复杂，生产成本较高； 光纤连接复杂； 配套光器件价格较高
三、标识含义
在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下 ： “/”前面部分表示尾纤的连接器型号 如FC、SC、LC /”后面表明光纤接头截面工艺，即研磨方式。 如： “PC” （Physical Connection）微球面研磨抛光 ，其接头截面是平的。 在电信运营商的设备中应用得最为广泛。 “APC”型号，呈8度角并做微球面研磨抛光，其接头是带倾角的端面。在 广电和早期的CATV中应用较多。
如图所示。在拉丝过程中， 可以基本保持原预制棒的 折射率分布不变。
石英光纤拉丝机的结构示意图
光纤的结构与模式
光纤的全称是光导纤维(Optical Fiber)，是一种传输光 能量的介质结构，所传光的波长在可见光和红外光区域。 其基本结构如图所示。 光纤由三部分组成： ◆芯层（core） ◆包层（cladding） ◆涂覆层（coating） －内层（buffer layer） －外层（top layer）
操作要点3
• LC/PC光连接器的插拔只需要轴向操作，不需要旋转。 • 插拔光连接器的操作过程如下： 插入光纤时，应小心地将光纤头部对准光接口板上的光接 口，适度用力推入。如果是弯头光纤，插入光接口后，可 以将光纤头部向机箱面板侧转弯一个角度以减少走线空间。 拔出光纤时，先按下卡接件，向里微推光纤插头，然后向 外拔出插头即可。
二极管激光器
光纤接头简介
光纤连接器，也就是接入光模块 的光纤接头，也有好多种，且相 互之间不可以互用。
一、定义 光纤接头：也叫光纤连接器。也就是接入光模块的光纤接头。光纤接 头是光纤与光纤之间进行可拆卸（活动）连接的器件，它是把光纤的两个端 面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤 中去，并使由于其介入光链路而对系统造成的影响减到最小，这是光纤连接 器的基本要求。在一定程度上，光纤连接器也影响了光传输系统的可靠性和 各项性能。
二、种类 按连接头结构形式可分为：FC、SC、ST、LC、D4、DIN、MU、MT等 等各种形式。 公司常见的光纤接头有：FC、SC、LC、 ST ，接下来详细介绍这几种接头。
FC接头
FC接头：Ferrule Connector（金属连接件），又叫圆型带螺纹接头(配线架上用 的最多)，是金属接头，金属接头的可插拔次数比塑料要多。 FC接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺 点是安装时间稍长。
•单模与多模光纤
单模光纤
阶跃型多模
•光纤几何尺寸
★ 芯径
单模光纤： <10um; 多模光纤： 50um/62.5um
★包层直径
普通光纤： 125um
★涂覆层直径
普通光纤 内层 － 170～200um 外层 － 245um
125um 245um
•光纤工作原理
光纤利用光在 界面上的全反射原 理进行工作。
SC 卡接式方型
LC接头
LC接头： LC接头与SC接头形状相似，较SC接头小一些。采用操作方便的模块 化插孔（RJ）闩锁机理制成。其所采用的插针和套筒的尺寸是普通SC、FC等所 用尺寸的一半，为1.25mm。这样可以提高光纤配线架中光纤连接器的密度。
“LC”接头与SC接头形状相似，较SC接头小一些
， (n n ) / n 1 ，是弱导光波导。 1 2 1 制作光纤的材料通常有高纯石英( SiO2 )、多组分玻璃 和有机聚合物等材料，详细情况参见2.2节。
n2
光导纤维的用途很大，医学上将其制成内窥镜， 用来检查人体内脏的内部
内窥镜的结构
光导纤维在 医学上的应用
什么是全反射
光纤连接器类型
在网络上或前端机房都会用到光纤连接器
FC和SC接头是最为常见的接头类型
光纤连接器类型
平型（PC）接头
非接触、常用于多模 特征黑色、蓝色、白色 连接损耗〈0.3dB 反射损耗〉-14dB 接触、常用于单模 特征黑色、蓝色 连接损耗〈0.3dB 反射损耗〉-30dB 接触、用于单模 特征绿色 连接损耗〈0.3dB 反射损耗〉-65dB
(3) 基质材料是石英，来源丰富，可以节约大量金属；
(4) 不受电磁干扰，同时也不产生电磁干扰。
光纤通信
• 光纤是以光脉冲的形式来传输信号
光纤 电信 号 光 发 送 机 光 接 受 机 电信 号
光纤的制作—预制棒拉丝
• 预制棒制作完成，第二阶段是 将预制棒拉丝成为光纤。石英
光纤拉丝机的结构示意图
操作要点1
SC/PC光连接器的插拔只需要轴向操作，不需要旋转。 插拔SC/PC光连接器的操作过程如下： 插入光纤时，应小心地将光纤头部对准光接口板上的 光接口，适度用力推入。 拔出光纤时，先按下卡接件，向里微推光纤插头，然后 向外拔出插头即可。
操作要点2
• 插拔FC/PC光连接器的操作过程如下： 插入光纤时，应小心地将FC/PC接头对准光接口板上的光 接口，避免损伤光接口的陶瓷内管。把光纤插到底后，再 顺时针旋转外环螺丝套，将光接头拧紧。 拔出光纤时，首先逆时针旋转光纤接口的外环螺丝套，当 螺丝已松动时，稍微用力向外拔出光纤。
• (1)FC型光纤连接器 这种连接器最早是由日本NTT研制。FC是Ferrule Connector的缩写，表明其外部加强方式是采用金属套， 紧固方式为螺丝扣。最早，FC类型的连接器，采用的陶 瓷插针的对接端。此类连接器结构简单，操作方便，制作 容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反 射，提高回波损耗性能较为困难。后来，对该类型连接器 做了改进，采用对接端面呈球面的插针（PC），而外部 结构没有改变，使得插入损耗和回波损耗性能有了较大幅 度的提高。 (2)SC型光纤连接器 这是一种由日本NTT公司开发的光纤连接器。其外壳呈矩 形，所采用的插针与耦合套筒的结构尺寸与FC型完全相 同，。其中插针的端面多采用PC或APC型研磨方式；紧 固方式是采用插拔销闩式，不需旋转。此类连接器价格低 廉，插拔操作方便，介入损耗波动小，抗压强度较高，安 装密度高。 ST和SC接口是光纤连接器的两种类型，对于10Base-F连 接来说，连接器通常是ST类型的，对于100Base-FX来说， 连接器大部分情况下为SC类型的。ST连接器的芯外露， SC连接器的芯在接头里面。
