光纤保护倒换功能
光开关
光传感系统:空分复用的光纤传感系统,节约解调系统,降 低成本。
作为开关的主要技术参数：
插入损耗：输入和输出端口间光功率的减少； 回波损耗：从输入端返回的光功率与输入光功率的比值
隔离度：两个相隔离输出端口光功率的比值
消光比：端口处于导通和非导通状态的插入损耗之差。 开关时间：指开关端口从某一初始转为通或断所需的时 间从在开关上施加或撤去转换能量的时刻起测量。
定义：一种具有一个或多个可选择的传输端口，可对 光传输线路或集成光路中的光信号进行相互转换或逻 辑操作的器件。 主要功能：目前主要是光交换系统和主备倒换，即利 用光开关技术实现全光层的路由选择、波长选择、光 交叉连接以及自愈保护等功能。1，将某一光纤通道的 光信号切断或开通；2，将某波长光信号由一光纤通道 转换到另一光纤通道去；3，在同一光纤通道中将一种 波长的光信号转换为另一波长的光信号（波长转换器） 多信道光通信系统还需要光插／分复用技术和快速的 网间信息交换技术以及光的交叉连接（ＯＸＣ）技术 都需要超高速大规律集成的光开关矩阵。
光开关的应用范围
光纤测试中的光源控制：１ＸN光开关在光纤测 试技术中主要应用于控制光源的接通和切断。 光网络的自动保护倒换 光网络监控 光纤通信器件测试光交叉连接 光插分复用器 光传感系统 光学测试
保护倒换功能：光 开关通常用于网络 的故障恢复。当光 纤断裂或其他传输 故障发生时，利用 光开关实现信号迂 回路由，从主路由 切换到备用路由上。 这种保护通常只需 要最简单的1×2光 开关。 SNCP: 子网连接保护
( 1 ) 2 1 n 1 ( 2 ) 2 11 n ( 1 ) 21 n 2 3 31 1 ) 41 ( 2 4 n 51 ( 1 ) n 2 5 61 1) ( 2 6 n
电力EPON技术标准.DOC
类型一：ONU-1
具备承载以太网/IP业务的能力，至少支持提供1或4个FE以太网接口，具备可扩展能力；提供一个或两个PON接口。支持选配E1口。
类型二：
具备承载以太网/IP业务，透传IEC60870-5-104等电力通信规约。同时具备承载RS232/485串口业务的能力，透传IEC60870-5-101/102/103、61850（变电站自动化）、CDT、DNP等多种电力通信规约。支持两个PON接口上联。可选支持E1口。
ODNOptical Distribution Network光分配网络
OLTOptical Line Terminal光线路终端
OMAOptical Modulation Amplitude光调制幅度
ONUOptical Network Unit光网络单元
OSIOpen System Interconnection开放系统互联
d)EPON系统的PMD子层应符合IEEEStd802.3-2005和YD/T 1475的规定。
e)RS子层和PCS子层/PMA子层、多点控制协议MPCP（MPCP）、OAM功能应符合YD/T1475以及YD/T 1771的规定。
18
OLT
OLT的网络侧必须支持GE接口，可选支持10/100BASE-T、10/100BASE-F接口、10GBASE-X接口。
5）针对电力特定应用场景，增加“手拉手”网络保护结构，细化了对设备环境温度、电磁兼容性指标要求等技术参数
6）各个网省公司基本建设了覆盖各个单位的SDH通信系统，EPON系统为与现有的通信网络互联，即在OLT出口与该节点的网络设备进行互联，OLT上增加STM-N接口。
7）为适应电力专网的使用环境，对ONU外形及安装方式提出要求。
保护倒换讲义

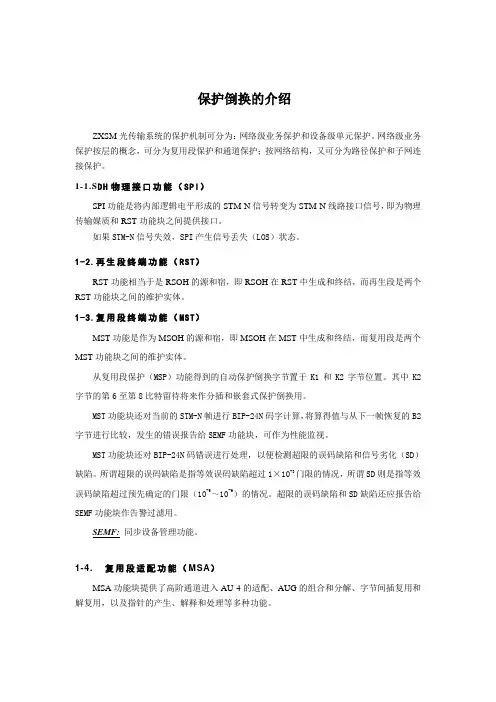

保护倒换的介绍ZXSM光传输系统的保护机制可分为：网络级业务保护和设备级单元保护。
网络级业务保护按层的概念，可分为复用段保护和通道保护；按网络结构，又可分为路径保护和子网连接保护。
1-1.S DH物理接口功能（SPI）SPI功能是将内部逻辑电平形成的STM-N信号转变为STM-N线路接口信号，即为物理传输媒质和RST功能块之间提供接口。
如果STM-N信号失效，SPI产生信号丢失（LOS）状态。
1-2.再生段终端功能（RST）RST功能相当于是RSOH的源和宿，即RSOH在RST中生成和终结，而再生段是两个RST功能块之间的维护实体。
1-3.复用段终端功能（MST）MST功能是作为MSOH的源和宿，即MSOH在MST中生成和终结，而复用段是两个MST功能块之间的维护实体。
从复用段保护（MSP）功能得到的自动保护倒换字节置于K1和K2字节位置。
其中K2字节的第6至第8比特留待将来作分插和嵌套式保护倒换用。
MST功能块还对当前的STM-N帧进行BIP-24N码字计算，将算得值与从下一帧恢复的B2字节进行比较，发生的错误报告给SEMF功能块，可作为性能监视。
MST功能块还对BIP-24N码错误进行处理，以便检测超限的误码缺陷和信号劣化（SD）缺陷。
所谓超限的误码缺陷是指等效误码缺陷超过1×10-3门限的情况，所谓SD则是指等效误码缺陷超过预先确定的门限（10-5～10-9）的情况。
超限的误码缺陷和SD缺陷还应报告给SEMF功能块作告警过滤用。
SEMF:同步设备管理功能。
1-4. 复用段适配功能（MSA）MSA功能块提供了高阶通道进入AU-4的适配、AUG的组合和分解、字节间插复用和解复用，以及指针的产生、解释和处理等多种功能。
1-5. 复用段保护功能（MSP）MSP功能块为STM-N信号提供复用段内与通路有关的失效保护。
它接收来自SEMF 功能块的控制参数和外部倒换要求，并在同一参考点输出状态指示给SEMF功能块。
中国电信光纤到户(FTTH)工程设计规范(标准版)
R/S
UNI
SNI OLT
S/R
ONU1 ONU2
OBD
ONUn
图1 EPON系统参考模型
图2 EPON协议分层和OSI参考模型间的关系
5.2 PON系统对ODN的基本要求 5.2.1 PON系统信号传送方式 PON系统采用单纤双向方式。上行使用1310nm波长，下行使用 1490nm波长。当采用波分复用方式提供CATV业务时，下行增加使用 1550nm波长。在下行方向(OLT到ONU)，OLT发送的信号通过一个1:N(或 2:N)的光分路器(或几个分路器的级联)到达各个ONU；在上行方向(ONU到 OLT)， 各ONU根据OLT指定的时间发送信息。ONU发送的信号只会到达 OLT，而不会到达其他ONU。 5.2.2 PON系统对光分配网ODN的基本要求 ODN所采用的光纤为G.652单模光纤，其上下行光链路的衰减值应 不大于表1要求。
2）10/1000BASE-T接口 10/1000BASE-T接口应符合IEEE802.3-2002规定； 3）E1接口 E1接口应符合GB7611-2001的规定； 4）Z接口 Z接口应符合YD/T1054-2000 10.1.1节的规定； 5）Za接口 Za接口应符合YD/T1054-2000 10.1.2节的规定； 6）H.248协议 EPON系统实现H.248协议应符合YD/T1292-2003的规定； 7）SIP协议 EPON系统实现SIP协议应符合IETF RFC3435和《中国电信 SIP网关控制协议规范》的规定。
EPON系统应实现各ONU之间的二层隔离。
6.4.10 生成树 当OLT支持多个GE或10/100BaseT SNI接口时，应支持符合 IEEE802.1D规定的生成树协议。
光纤线路自动保护切换的工作原理
光纤自动保护倒换系统O P T I C A L A U T O S W I T C H N E T W O R K S Y S T E MS Y S T E M产品简介北京和普金智科技有限公司目录1、光纤传输干线几种保护技术简介 (3)1.1 SDH系统的自愈保护技术 (3)1.2 光路分流保护 (3)1.3 人工调度保护 (3)1.4 光路自动切换保护技术 (4)2、光纤线路自动保护切换的工作原理 (4)3、OAPS光路自动切换保护系统 (4)4、OAPS主要特性 (5)5、OAPS性能指标 (6)6、智能化光保护解决方案 (7)6.1通道保护方案 (7)6.2光纤保护方案 (8)6.3设备保护 (8)7、机型................................................... 错误！未定义书签。
OAPS光纤线路自动切换保护系统简介当前,光缆传输网已成为我国通信网和国民经济信息基础设施的主要部分，是公众电话网、数字传输网和增值网各种网络的基础。
光缆通信网络一旦阻断，将对社会造成很大的影响，给企业带来较大的经济损失。
因此，光缆网络质量的好坏及线路的保护和恢复问题越来越引起人们的关注。
1、光纤传输干线几种保护技术简介1.1 SDH系统的自愈保护技术SDH经典的保护倒换已得到普遍认同。
保护方式包括二纤环/四纤环、单向环/双向环、通道环/复用段环和子网连接保护SNCP的一种或多种组合。
对于时间的要求，ITU-TG.841建议复用段倒换环的倒换时间做出这样的规定：环上如无额外业务，无预先的桥接请求，光纤长度小于1200km，则倒换时间应少于50ms。
但对1200km 或几千公里超长距离、上下业务节点数较多的环网来说，一些先进的SDH系统通过快速电开关桥接、快速时隙交换以及高效APS协议/算法处理等，可以保证最终倒换恢复时间低于100ms。
通过SDH自愈环的组网结构，环上的各个节点能够根据业务量的需要灵活地上下电路，同时电路可100%的得到保护，无需人为干预，网络便能从失效的故障中实时地自动恢复业务，从而真正实现了自愈功能。
继续教育JTG 2182-2020《公路工程质量检验评定标准 第二册 机电工程》(每日一练)
判断题（共20 题)1、同步数字体系（SDH）光纤传输系统的自动保护倒换功能是指工作环路故障或大误码时，自动倒换到备用线路。
(A)A、正确B、错误答题结果：正确答案：A2、波分复用（WDM）光纤传输系统的线路侧接收、发送参考点中心频率偏移检查项目，要求±25GHz。
(B)A、正确B、错误答题结果：正确答案：B3、施工单位和监理单位在工程完工后进行质量检验时，所有项目合格率应为100%，否则应进行整修或返工处理直至符合要求后再进行交工质量检测。
(A)A、正确B、错误答题结果：正确答案：A4、工程质量评定等级应分为优良、合格与不合格。
(B)A、正确B、错误答题结果：正确答案：B5、车辆检测器的车速精度要求≤5%。
(B)A、正确B、错误答题结果：正确答案：B6、可变标志的显示屏平均亮度检查项目要求符合设计要求。
无要求时，LED车道控制标志、交通信号灯最大亮度≥2500cd/m2。
(B)A、正确B、错误答题结果：正确答案：B7、大屏幕显示系统的亮度不均匀度检查项目，要求达到白色平衡时的亮度不均匀度符合设计要求，无要求时≤10%。
(A)A、正确B、错误答题结果：正确答案：A8、通信电源系统的交流电路和直流电路对地、交流电路对直流电路的绝缘电阻检查项目，要求≥2 MΩ。
(A)A、正确B、错误答题结果：正确答案：A9、车道专用费额信息显示屏亮度要求符合设计要求，无要求时≥5000cd/m2。
(B)A、正确B、错误答题结果：正确答案：B10、ETC门架系统的通信区域要求应满足车辆通行正确交易的需求。
(A)A、正确B、错误答题结果：正确答案：A11、收费分中心设备及软件要求能切换、控制各收费站、车道的CCTV图像。
(A)A、正确B、错误答题结果：正确答案：A12、超限检测系统中使用的轴型识别器应通过相关部门的型式评价，并通过计量部门的检定，取得相应证书并在有效期内。
(B)A、正确B、错误答题结果：正确答案：B13、中压设备电力电缆线路的绝缘电阻要求用交流绝缘电阻测试仪测量。
光纤自动倒换保护系统在广电网络中的应用
要实现主备光纤实时监测可采用 ２ ×２光开关模块进行
ｃ肥 ０ 。 丽
＝
莉 藕
全交换。其工作原理如下：正常情况下，主用光纤承载通信
光， 备用光纤承载测试光， 通过 ２ 光开关互相隔离。当主 ２ Ｘ 用光纤阻断时， Ｘ２ ２ 光开关交叉倒换， 备用路由接入通信光， 同时主纤接入测试光， 通信光与测试光同样相互隔离。
上增加 了约 ０２ｄ 的衰耗 。 光路倒 换模块 主要 包含 １ ． Ｂ ５ ２或 Ｘ ２ ２ 开关 ， × 光 受控在 主、 光通道 之间 自动倒 换 。 备
标，同时在备用路由上的引入的介入损耗及备用缆纤的衰减 也不影响光传输系统的技术指标。因此需要严格考虑光缆线 路上允许的最大衰减富余度，该值要大于保护系统所引入的 介入损耗。其计算公式如下：
力应满足 下面 的要求 ： 一路接 １进行 提供 ３
光 纤 自动倒换保 护 系统
在 广 电网络 中的应 用
口 陈 玖 根
光 纤 自动 倒 换保 护 系统 由 自动 倒 换设 备 和 网 管 中心 组
本 地 ＬＴ 问登 录 备间 的网管 通信 使 Ｃ访 设 用 ＴＰ Ｐ Ｃ／ 协议 ，Ｃ 以通过 Ｉ协 议登 录 Ｉ ＬＴ可 Ｐ 到远端 的可达设 备 ；网管接 １类 型为 ＥＡ １ ３ Ｉ Ｒ－ ３－ 或 １Ｂｓ－ Ｓ ２２ Ｃ ０ａｅ Ｔ或 ｌ Ｏａｅ Ｔ以太 ＯＢｓ—
二、 备纤的 自动倒换 保护功 能。 主 自动倒换 保护 时间小 于 ５ 毫秒 （ 换等待 时间设置 为 Ｏ）达到 了传输 系统 自愈业 务 ０ 倒 ，
ｌ Ｌ （ Ｏ ／ ｌ ．ｄ Ｏ ｇ １ ０ ３） ５ ２ Ｂ
五、 自动倒 换设备在 朗 讯 Ｓ Ｈ 系统的 应用 。朗讯 ＳＨ Ｄ Ｄ 系
PON技术介绍
PON技术介绍一、什么是pon无源光网络（PON）技术是一种点到多点的光纤接入技术，它由局侧的OLT（光线路终端）、用户侧的ONU（光网络单元）以及ODN（光分配网络）组成。
一般其下行采用TDM 广播方式、上行采用TDMA（时分多址接入）方式，而且可以灵活地组成树型、星型、总线型等拓扑结构（典型结构为树形结构）。
所谓“无源”，是指ODN 中不含有任何有源电子器件及电子电源，全部由光分路器（Splitter）等无源器件组成，因此其管理维护的成本较低。
EPON 的标准化工作主要由IEEE 的802.3ah即EFM（EthernetFortheFirst Mile，第一英里以太网）工作组来完成，其制定EPON 标准的基本原则是尽量在802.3 体系结构内进行EPON 的标准化工作，工作重点放在EPON 的MAC 协议上，最小程度地扩充以太网MAC 协议。
该标准目前还是草案，EFM 计划在2004 年正式发布EPON 的相关标准。
我国目前正在积极进行EPON 的标准化工作，通信行业标准《接入网技术要求－基于Ethernet 的无源光网络（EPON）》正在制订中。
GPON 是ITU 提出的G比特级的无源光网络。
ITU 在2003 年正式通过并颁布了GPON 标准系列中的三个标准：G.984.1、G.984.2 和G.984.3。
由于GPON 标准是ITU 在APON 标准之后推出的，因此G.984 标准系列不可避免的沿用了G.983 标准的很多思路。
GPON 与EPON 都是千兆比特级的PON 系统，与EPON 力求简单的原则相比，GPON 更注重多业务和QoS保证，因此更受运营商的青睐。
但由于GPON 标准复杂且开发较晚，技术尚不成熟，因此目前GPON 产品还未到商品化阶段。
目前IEEE提出的EPON 实现方案是：在与APON 类似的结构和G．983 的基础上，设法保留APON 的物理层PON，而以Ethernet 技术代替ATM技术作为数据链路层协议，构成一个可以提供更大带宽、更低成本和更强业务能力的新的结合体EPON。
OLP光纤自动保护倒换系统要点
ZYOC光纤自动保护倒换系统O P T I C A L A U T O S W I T C H N E T W O R K S Y S T E MS Y S T E M产品说明书北京中昱光通科技有限公司Beijing Zhong Yu Optical Communication Technologies Co., Ltd.一、产品概述OASN光纤自动保护倒换系统为通信网的重要通信光纤路由的安全保护提供一套经济、实用的解决方案，可以组建一个无阻断、高可靠性、安全灵活、抗灾害能力强的光通信网。
光纤自动保护倒换系统由自动切换站和网管中心组成，可以实现光纤自动保护倒换、主备纤光功率实时监测和光路应急调度三大主要功能。
OASN系统有效地解决了干线光缆线路维护难的问题:切换瞬间不中断通信业务；轻松满足线路维护绩效考核指标；灵活调度路由方便线路割接检修。
OASN切换模块是集光开关控制、光功率监测、稳定光源监测于一体的高集成度模块。
OASN系统的光切换设备分两种机型（4U机型和1U机型）八种型号，详见下表：表一：OASN系统的光切换设备介绍表机型型号说明主要适用范围机型1 4U总线结构型号1：OASN-ZY4A-2AN2收发双选，1：1保护方式长途光缆干线型号2：OASN-ZY4B-2AN2收发双选，1：1保护方式长途光缆干线型号3：OASN-ZY4C-1BM2双发选收，1＋1保护方式光缆本地网型号4：OASN-ZY4D-1BM1单纤双向保护方式单纤双向波分系统型号5：OASN-ZY4E-R1BM切换中继模块跨多个中继站自动保护机型2 1U单机型号6：OASN-ZY1A-2AN2收发双选，1：1保护方式长途光缆干线型号7：OASN-ZY1B-2AN2收发双选，1：1保护方式长途光缆干线结构型号8：OASN-ZY1C-1BM2双发选收，1＋1保护方式光缆本地网机型1介绍自动切换OASN －ZY4U 型设备为前插拔总线结构，标准宽19英寸高4U 机箱，满配重量为7.8公斤。
PON技术
1．TDM业务
对EPON多业务能力质疑最多的就是它传输传统TDM业务的能力。
这里提及的TDM业务包括语音业务（POTS，Popular Old Telephone Service）和电路业务（T1/El， N ´6 4 k b i t / s 等 租 用 线 ） 两 大 类 。
OLT PON口冗余保护（图1.16（b））：备用的PON端口处于冷备用状态，采用2∶N光分路器；由OLT检测线 路状态，倒换由OLT完成，对ONU无特殊要求。
全保护（图1.16（c））：主、备用的PON端口均处于工作状态；采用2个2∶N光分路器；在ONU PON口前内 置光开关，由ONU检测线路状态并决定主用线路，倒换由ONU完成。
PON系统保护倒换机制可以支持被保护业务的自动返回或人工返回。对于自动返回方式，在消除造成倒换的 故障后，经过一定的返回等待时间，被保护业务应自动返回到原来的工作路由，返回等待时间可以设置。
图1.16光纤保护倒换示意图
PON
PON（Passive Optical Network：无源光纤络）。 PON（无源光络）是指（光配线中）不含有任何电子器 件及电子电源，ODN全部由光分路器（Splitter）等无源器件组成，不需要贵重的有源电子设备。一个无源光络 包括一个安装于中心控制站的光线路终端（OLT），以及一批配套的安装于用户场所的光络单元（ONUs）。在OLT 与ONU之间的光配线（ODN）包含了光纤以及无源分光器或者耦合器。
PON技02 种类
03 EPON系统的应用
04 PON系统的保护方案
SDH网络保护倒换性能的测试
ＳＤＨ网络保护倒换性能的测试随着电信网络越来越广泛地应用在重要业务中，如电子资金转帐、订单处理、客户服务、库存管理电子邮件和国际互联网接入等，业务生存性变得比以往更加重要。
遵循ＳＤＨ标准的同步传输设备均内置了自动保护倒换（ＡＰＳ）算法和性能／告警监视功能，它们能保证线形点对点和同步环形拓扑网络结构在网络故障条件下具备自愈能力。
当发生设备故障或光纤断路时，线形和环形ＳＤＨ网络中的自动保护倒换可以确保数据的完整性和维持服务质量（ＱｏＳ）。
因此，在安装ＳＤＨ网络单元（ＮＥ）时，对其自动保护倒换的操作性能进行验证是非常重要的。
然而，仅验证在检测到故障时能否启动保护倒换是不够的，为了尽量减少对传输的破坏，倒换必须在ＩＴＵ－ＴＧ．７８３（线形网络）和ＩＴＵ－ＴＧ．８４１（环形网络）推荐的指定时限内完成。
本文介绍了一种快速、可靠测量倒换完成时间的方法。
该方法不仅能确保网络单元符合ＩＴＵ－Ｔ的推荐标准，而且还能使它们保持服务质量，从而提供一定的收益保护。
一、线形和环形网络中的保护机制线形网络通常由两个可能带有分插复用器或光学路由再生器的ＳＤＨ传输终端组成，典型的例子是长途城市间路由或海底电缆系统。
为了保护单个或多路光纤传输的实际信号，线形网络机制提供了一条ＳＴＭ－Ｎ保护光纤，若实际工作光纤中的一条发生故障，那么终端设备自动将传输切换到保护路由上去。
对于大城市地区和全局长途路由，普遍使用环形网络。
这种环形结构的保护机制是：即使一段线路（例如ＡＢ）双向被彻底切断，但通过倒换和桥接信号仍能在Ａ和Ｂ之间沿环路重新建立长距离路由，使双向传输重新接通。
ＡＢ方向连接称作“短路径”，长方向传输称作“长路径”。
可见，为了提供这种保护机制，在建立传输系统时必须备用５０％的传输容量。
有两种办法提供这种备用容量，第一种是ＭＳ专用保护环，它的实现方法是：系统由两条环路组成，相同的业务信号在这两条相反方向旋转的环路上传输，其中一条作为业务环路，另一条作为保护环路。
光线路自动倒换保护(OLP)系统建设方案
关键词 Ｏ Ｐ系统 Ｌ
建设方案
随 着移动 通信事业的迅猛发展 ，光纤 光缆通信以 其 大容量 、高速 率在通 信 中起 着愈 来愈 重要的作 用 。 然而 ，在光缆通信和信 息技 术飞速 发展的时代 ，对 已 安装的光纤网络 ，大 多数 管理和运营部 门仍依靠传统
维普资讯
电信 工
光线路 自动倒换保护 （ Ｌ ）系统建 设方案 ＯＰ
胡 明
（ 国移 动通 信 集 团设 计 院有 限 公 司 中 北京 １０ ８ ） ０ ０ ０
摘
要 为有效地预防和压缩光缆传输 系统故障 ，提高 光通信 网抗阻断 、高可靠 、安全 、抗灾害能 力，提高长途光 缆维护质量 ，光纤 自动 监测 倒换 系统是实现这 一责 任 目标的重要的现 代化 维护手段 。实现光缆 网的 自动监
响应速度快 ，恢 复时间＜ ０ ； ５ ｍｓ 能够秒级 间隔监测非工作光通道的有效状态 ， 保 证保护 系统的有效性和可靠性 ；
既可实现单 向光道的同步切换 保护 ， 又可以双 向
回路的 同步切换保护 ； 单机或插盘式可选 。
（ ）实现 方式 １
该方案提供一种双 向４ 纤保护功能 ， 两个端局的 发送端和接收端可以 同步选择主线路或备线路 传输 。
实时监测主用 、备用光纤通路的状态 ；
发送端和接收端通过外部 网管控制可以 同步选择主线路
或备线路传输 ；
本方案的实现方式如下 ，两端局各放 置一套Ｏ Ｐ Ｌ １： Ｂ型保护器 ，光端 口分 别如 图 ２ １ 连接便可以形 成一 套具备 自动切 换功能 的 自动 保护传输 系统 。
OLP光纤自动保护倒换系统.
ZYOC光纤自动保护倒换系统O P T I C A L A U T O S W I T C H N E T W O R K S Y S T E MS Y S T E M产品说明书北京中昱光通科技有限公司Beijing Zhong Yu Optical Communication Technologies Co., Ltd.一、产品概述OASN光纤自动保护倒换系统为通信网的重要通信光纤路由的安全保护提供一套经济、实用的解决方案，可以组建一个无阻断、高可靠性、安全灵活、抗灾害能力强的光通信网。
光纤自动保护倒换系统由自动切换站和网管中心组成，可以实现光纤自动保护倒换、主备纤光功率实时监测和光路应急调度三大主要功能。
OASN系统有效地解决了干线光缆线路维护难的问题:切换瞬间不中断通信业务；轻松满足线路维护绩效考核指标；灵活调度路由方便线路割接检修。
OASN切换模块是集光开关控制、光功率监测、稳定光源监测于一体的高集成度模块。
OASN系统的光切换设备分两种机型（4U机型和1U机型）八种型号，详见下表：表一：OASN系统的光切换设备介绍表机型型号说明主要适用范围机型1 4U总线结构型号1：OASN-ZY4A-2AN2收发双选，1：1保护方式长途光缆干线型号2：OASN-ZY4B-2AN2收发双选，1：1保护方式长途光缆干线型号3：OASN-ZY4C-1BM2双发选收，1＋1保护方式光缆本地网型号4：OASN-ZY4D-1BM1单纤双向保护方式单纤双向波分系统型号5：OASN-ZY4E-R1BM切换中继模块跨多个中继站自动保护机型2 1U单机型号6：OASN-ZY1A-2AN2收发双选，1：1保护方式长途光缆干线型号7：OASN-ZY1B-2AN2收发双选，1：1保护方式长途光缆干线结构型号8：OASN-ZY1C-1BM2双发选收，1＋1保护方式光缆本地网机型1介绍自动切换OASN －ZY4U 型设备为前插拔总线结构，标准宽19英寸高4U 机箱，满配重量为7.8公斤。
sop光层保护倒换及倒换返回的条件
