带通滤波器设计
带通滤波器的设计原理
带通滤波器的设计原理带通滤波器是一种常用的信号处理工具，它可以将输入信号中的某个特定频率范围内的成分通过，而将其他频率范围的成分抑制或削弱。
其设计原理基于滤波器的频率响应，主要包括以下几个步骤：1. 确定设计要求：首先，需要明确带通滤波器的设计要求，包括希望通过的频率范围和希望抑制或削弱的频率范围。
这可以根据具体应用场景和需求来确定。
2. 选择滤波器类型：根据设计要求选择合适的滤波器类型。
常见的滤波器类型包括无源滤波器（如RC、RLC滤波器）、有源滤波器（如运放滤波器）和数字滤波器（如FIR、IIR滤波器）。
不同类型的滤波器具有不同的特性和适用范围，需要根据具体需求进行选择。
3. 设计频率响应：根据所选滤波器类型的特性，设计滤波器的频率响应。
具体方法包括选择滤波器的截止频率、选择合适的增益、斜率等参数。
通过调整这些参数，可以实现所需的带通滤波效果。
4. 根据设计频率响应绘制滤波器电路图：根据设计好的频率响应，绘制实际的滤波器电路图。
电路图的具体结构和元器件的选择将根据所选滤波器类型的不同而有所变化。
5. 仿真和调整：通过电路仿真软件对设计的滤波器进行仿真，验证其性能是否符合要求。
如果不符合，可以调整电路参数或结构，重新进行仿真，直到满足设计要求为止。
6. 原型实现和测试：根据最终设计的滤波器电路图，制作实际的滤波器原型，并对其进行测试，验证其性能是否符合需求。
测试可以包括输入输出信号的频率响应曲线、相位响应、功率响应等。
通过以上步骤，可以设计出满足带通滤波器要求的电路。
在实际应用中，还需要考虑电路稳定性、元器件可获得性等因素，并进行优化和调整。
带通滤波器设计原理

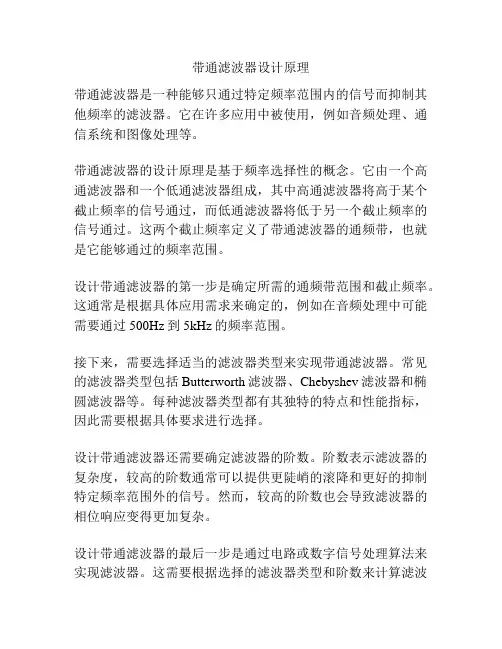

带通滤波器设计原理
带通滤波器是一种能够只通过特定频率范围内的信号而抑制其他频率的滤波器。
它在许多应用中被使用，例如音频处理、通信系统和图像处理等。
带通滤波器的设计原理是基于频率选择性的概念。
它由一个高通滤波器和一个低通滤波器组成，其中高通滤波器将高于某个截止频率的信号通过，而低通滤波器将低于另一个截止频率的信号通过。
这两个截止频率定义了带通滤波器的通频带，也就是它能够通过的频率范围。
设计带通滤波器的第一步是确定所需的通频带范围和截止频率。
这通常是根据具体应用需求来确定的，例如在音频处理中可能需要通过500Hz到5kHz的频率范围。
接下来，需要选择适当的滤波器类型来实现带通滤波器。
常见的滤波器类型包括Butterworth滤波器、Chebyshev滤波器和椭圆滤波器等。
每种滤波器类型都有其独特的特点和性能指标，因此需要根据具体要求进行选择。
设计带通滤波器还需要确定滤波器的阶数。
阶数表示滤波器的复杂度，较高的阶数通常可以提供更陡峭的滚降和更好的抑制特定频率范围外的信号。
然而，较高的阶数也会导致滤波器的相位响应变得更加复杂。
设计带通滤波器的最后一步是通过电路或数字信号处理算法来实现滤波器。
这需要根据选择的滤波器类型和阶数来计算滤波
器的传输函数或差分方程，并将其转换为实际的电路元件或计算机代码。
通过正确地设计和实现带通滤波器，我们可以实现对特定频率范围内信号的选择性增强或抑制，从而满足不同应用的需求。
这使得带通滤波器成为许多领域中不可或缺的工具。
带通滤波器的设计和实现
带通滤波器的设计和实现随着科技的不断发展和应用场景的不断拓宽，信号处理在各个领域中扮演着重要的角色。
而滤波器作为信号处理的重要组成部分，其设计和实现对于信号处理的效果起到至关重要的作用。
本文将详细介绍带通滤波器的设计原理和实现方法。
一、带通滤波器的基本概念带通滤波器是一种对信号进行频率选择的滤波器，它能够将某一频率范围内的信号通过，而将其他频率范围内的信号抑制或削弱。
在信号处理中，常常需要对特定频率范围的信号进行提取或滤除，此时带通滤波器的应用便显得尤为重要。
二、带通滤波器的设计原理1. 滤波器的传输函数滤波器的传输函数是描述滤波器输入和输出之间关系的数学表达式。
带通滤波器的传输函数通常采用有理函数形式，例如巴特沃斯、切比雪夫等形式。
2. 频率响应带通滤波器的频率响应描述了滤波器对不同频率信号的处理效果。
通常采用幅度响应和相位响应两个参数来描述频率响应。
3. 滤波器的阶数滤波器的阶数表示滤波器的复杂程度，阶数越高，滤波器的频率选择性越强。
根据实际需求和应用场景，选择合适的滤波器阶数非常重要。
三、带通滤波器的实现方法1. 模拟滤波器的实现模拟滤波器是指基于传统电子电路的滤波器实现方法。
常见的模拟滤波器包括RC滤波器、RL滤波器、LC滤波器等。
模拟滤波器的设计需要考虑电路参数和元器件选择等因素，涉及到模拟电路设计的相关知识。
2. 数字滤波器的实现数字滤波器是指利用数字信号处理技术实现的滤波器。
常见的数字滤波器包括FIR滤波器、IIR滤波器等。
数字滤波器的实现采用离散系统的理论分析和数字信号处理算法的设计，需要掌握相关的数学知识和算法掌握。
四、带通滤波器的应用案例带通滤波器在实际应用中有着广泛的应用场景。
例如，在音频处理中，可以利用带通滤波器实现音乐频谱的提取和信号的降噪；在图像处理中，可以利用带通滤波器进行图像边缘检测和图像增强等处理；在通信系统中，带通滤波器可以用于信号调制和解调等关键环节。
五、总结本文对带通滤波器的设计原理和实现方法进行了详细介绍，并给出了相关的应用案例。
带通滤波器设计
LC椭圆函数带通滤波器设计要求带通滤波器，在15kHz～ZOkHz的频率范围内，衰减最大变化1dB，低于14.06kHz和高于23kHz频率范围，最小衰减为50dB,Rs=RL=10kΩ。
③运行Filter Solutions程序。
点击“阻带频率”输人框，在“通带波纹（dB）”内输人0.18，在“通带频率”内输人1，在“阻带频率”内输人1.456，选中“频率单位－弧度”逻辑框。
在“源阻抗”和“负载阻抗”内输人1。
④点击“确定阶数”控制钮打开第二个面板。
在“阻带衰减（dB）”内输人50，点击“设置最小阶数”按钮并点击“关闭”，主控制面板上形式出“6阶”，选中“偶次阶模式”逻辑框。
⑤点击“电路”按钮。
Filter s。
lutions提供了两个电路图。
选择“无源滤波器1”，如图1（a）所示。
⑥这个滤波器必须变换为中心频率ω0=1的归一化带通滤波器。
带通滤波器的Q 值为：把所有的电感量和电容值都乘以Qbp°然后用电感并联每一个电容、用电容串联每一个电感使其谐振频率为ω0=1，该网络被变换为带通滤波器。
使用的谐振元仵是原元件值的倒数，如图1（b）所示。
⑦按照图1的方式转换Ⅱ型支路。
变换后的滤波器见图1（c）。
在原理图下标出了以rad/s为单位的谐振频率。
⑧用中心频率fo=17.32kHz和阻抗10kΩ对滤波器进行去归一化以完成设计。
将所有的电感乘以Z/FSF，所有的电容除以z×FSF，其中z=104，FSF=2πfe=1.0882×105。
最终的滤波器见图1（d）。
图1（c）中的归一化谐振频率直接乘以几何中心频率fo=17.32kHz即可得到谐振频率。
频率响应见图1（e）。
滤波器的主要参数滤波器的主要参数（Definitions) 中心频率（Center Frequency）：滤波器通带的中心频率f 0 ，一般取f 0 =（f 1 +f 2 ）/2，f 1 、f 2 为带通或带阻滤波器左、右相对下降1dB或3dB边频点。
带通滤波器设计实验报告
带通滤波器设计实验报告实验目的：设计一个带通滤波器，实现对特定频率范围内信号的滤波，同时保留其他频率成分。
实验原理：实验步骤：1.确定需要滤除的频率范围以及希望保留的频率范围。
2.选择合适的滤波器类型，例如椭圆滤波器、巴特沃斯滤波器等。
3.根据所选择滤波器的传输函数，计算出所需的电路元件数值。
4.使用电路设计软件，绘制出所需的滤波器电路图。
5.将电路图转化为实际的电路连接。
6.进行滤波器的测试。
实验结果：经过设计和制作，成功实现了一个带通滤波器。
我们选择了巴特沃斯滤波器作为滤波器类型，并确定了需要滤除的频率范围为1kHz到3kHz，希望保留的频率范围为500Hz到5kHz。
根据计算得出的电路元件数值，绘制了滤波器电路图，并成功制作出实际的电路连接。
在测试过程中，我们输入了包含多个频率成分的信号，并观察输出信号的波形。
结果显示，输入信号中属于1kHz到3kHz范围的频率成分被成功滤除，而属于500Hz到5kHz范围的频率成分则被保留下来。
实验讨论：然而，在实际应用中，滤波器的设计可能会面临一些挑战。
例如，设计过程中的元件误差、频率波动等因素都可能会对滤波器的性能产生影响。
因此，在实际应用中，对滤波器进行性能测试和调整是非常重要的。
此外，滤波器的性能指标也需要考虑。
例如，通带衰减、阻带衰减等参数都对滤波器的性能起着关键作用。
在设计带通滤波器时，我们应该根据具体需求选择合适的滤波器类型，并对性能参数进行合理的折中和调整。
结论：通过本次实验，我们成功设计并制作了一个带通滤波器，实现了对特定频率范围内信号的滤波。
带通滤波器在实际应用中具有广泛的用途，因此，对滤波器的设计和性能调整进行研究具有重要的意义。
希望通过这次实验可以对带通滤波器的设计和应用有更深入的了解。
带通滤波器的设计与优化
带通滤波器的设计与优化随着数字信号处理技术的不断发展，带通滤波器在信号处理领域中扮演着重要的角色。
本文将针对带通滤波器的设计与优化进行探讨，包括基本原理、设计方法以及优化策略。
一、带通滤波器的基本原理带通滤波器是一种能够将某一频段内的信号通过而阻断其他频段信号的滤波器。
它通常由一个低通滤波器和一个高通滤波器级联构成。
低通滤波器负责滤除高频部分，高通滤波器则负责滤除低频部分，从而实现带通滤波的效果。
二、带通滤波器的设计方法带通滤波器的设计方法有许多种，常见的有模拟滤波器设计和数字滤波器设计两种方法。
1. 模拟滤波器设计模拟滤波器设计是指利用传统的电路元件对模拟信号进行滤波。
其中，基于电容和电感的滤波器设计方法较为常见。
通过选择适当的电路拓扑结构和元件数值，可以实现所需的带通滤波器响应。
2. 数字滤波器设计数字滤波器设计是指利用数字信号处理的方法对数字信号进行滤波。
常见的数字滤波器设计方法有无限脉冲响应（IIR）滤波器和有限脉冲响应（FIR）滤波器。
在设计数字滤波器时，需要确定滤波器的阶数、截止频率和通带、阻带的衰减要求等参数。
通过选择适当的滤波器结构和调整参数数值，可以实现满足需求的带通滤波器设计。
三、带通滤波器的优化策略为了进一步优化带通滤波器的性能，可以采用以下策略：1. 频率域优化频率域优化是指通过对滤波器的频率响应进行优化，以提高滤波器的通带平坦度、阻带衰减等性能指标。
常见的频率域优化方法有窗函数法、椭圆逼近法、最小二乘法等。
2. 时间域优化时间域优化是指通过改变滤波器的时域响应，以实现对滤波器性能的优化。
常见的时间域优化方法有窗函数法、基于最小最大误差设计法等。
3. 参数优化参数优化是指对滤波器结构的参数进行调整，以实现对滤波器性能的优化。
通过改变滤波器的阶数、截止频率等参数，可以快速调整滤波器的频率响应。
四、带通滤波器的设计与应用带通滤波器广泛应用于数字通信、音频处理、图像处理等领域。
带通滤波器毕业设计
带通滤波器毕业设计带通滤波器毕业设计引言：在现代电子技术的发展中，滤波器是一种非常重要的电子元件。
它可以对信号进行处理，去除杂波和干扰，从而提高信号的质量。
而在电子工程师的毕业设计中，设计一个带通滤波器是一项常见的任务。
本文将介绍带通滤波器的原理、设计方法以及实际应用。
一、带通滤波器的原理带通滤波器是一种能够通过一定频率范围内的信号，而削弱其他频率信号的电子元件。
其原理是利用电容、电感和电阻等元件的组合，形成一个能够选择性地通过一定频率范围内信号的电路。
带通滤波器可以分为主动滤波器和被动滤波器两种类型。
主动滤波器采用了运算放大器等主动元件，能够提供放大和反馈功能，从而实现更精确的频率选择。
被动滤波器则只采用了电容、电感和电阻等被动元件，其频率响应相对较简单。
二、带通滤波器的设计方法1. 确定设计要求：在设计带通滤波器时，首先需要明确设计要求，包括通带范围、阻带范围、通带衰减和阻带衰减等参数。
这些参数将决定滤波器的性能和适用场景。
2. 选择滤波器类型：根据设计要求，选择适合的滤波器类型。
常见的带通滤波器类型有Butterworth滤波器、Chebyshev滤波器和Elliptic滤波器等。
它们在通带和阻带的衰减特性、相位响应等方面有所不同，因此需要根据具体需求进行选择。
3. 计算元件数值：根据选择的滤波器类型和设计要求，计算滤波器中各个元件的数值。
这包括电容、电感和电阻等元件的数值选择，以及元件的连接方式和拓扑结构。
4. 仿真和优化：通过电子设计自动化软件，进行滤波器的仿真和优化。
根据仿真结果，对滤波器的性能进行评估和调整，以达到设计要求。
5. 实际制作和测试：根据设计结果，制作实际的滤波器电路，并进行测试和验证。
测试结果将反馈给设计者，以便对设计进行进一步改进和优化。
三、带通滤波器的应用带通滤波器在电子领域有着广泛的应用。
以下是几个常见的应用场景：1. 语音信号处理：在通信系统中，带通滤波器可以用于去除语音信号中的噪声和杂音，提高通信质量。
带通滤波器的设计报告
带通滤波器的设计报告1.引言带通滤波器是一种电子电路，用于通过一定频率范围内的信号，而抑制超过该范围的信号。
在很多应用中，带通滤波器被用于选择或加强特定频率范围的信号，从而起到信号处理和频率分析的作用。
本报告将介绍带通滤波器的设计原理和步骤，并通过实际设计一个示例电路，进一步说明带通滤波器的应用和效果。
2.带通滤波器的基本原理带通滤波器通过将一个中心频率附近一定范围内的频率信号传递，而阻止低于和高于该频率范围的信号。
常见的带通滤波器包括：无源滤波器（如LC滤波器）、有源滤波器（如运算放大器滤波器）和数字滤波器（如数字信号处理器滤波器）等。
本报告将重点介绍一种常用的无源滤波器，即LC带通滤波器。
3.带通滤波器的设计步骤（1）确定中心频率和通带宽度：根据实际需求确定所需传递的频率范围，确定带通滤波器的中心频率和通带宽度。
例如，选择中心频率为10kHz，通带宽度为2kHz。
（2）计算所需的滤波器元件数值：根据所选中心频率和通带宽度的数值，结合滤波器设计公式，计算所需的电感（L）和电容（C）数值。
以LC带通滤波器为例，计算出所需电感和电容的数值。
（3）电路设计和模拟：根据计算结果，设计一个示例电路，并进行模拟分析和调试，以确认设计的有效性和滤波器的性能。
（4）电路实现和测试：根据设计的电路图，选择合适的元件进行实现，并进行测试，以验证实际效果和满足设计要求。
4.示例电路设计在本示例中，选择中心频率为10kHz，通带宽度为2kHz的带通滤波器。
根据计算结果，选择电感1mH和电容39nF。
示例电路图如下：```_______L_______Vin --- R1 --- C1_____L___________C_____R2_______L_______GND---R3---C2_____L_____GND```5.模拟分析和调试通过使用电路模拟软件，对示例电路进行分析和调试。
根据实际测试要求，选择合适的信号源输入和测量设备，并对电路的频率响应和增益进行分析和调整，以确保实际满足设计要求。
带通滤波器的设计原理
带通滤波器的设计原理带通滤波器是一种可以选择特定频率范围内信号通过的滤波器。
它的设计原理基于理想滤波器的概念，理想滤波器可以完全隔离所选频率之外的信号。
然而，理想滤波器在实际中是无法实现的，因此带通滤波器的设计目标是尽量接近理想滤波器的性能。
带通滤波器的设计可以分为两种方法：基于时域的设计和基于频域的设计。
基于时域的设计方法是通过设计滤波器的冲击响应来实现。
首先，需要选择合适的窗函数，如矩形窗、汉宁窗、汉明窗等。
这些窗函数的选择会影响到带通滤波器的性能，如频率响应的陡峭程度和频带衰减率。
接下来，根据所选择的窗函数，计算窗函数的傅里叶变换。
然后，通过选择适当的滤波器长度和截止频率，可以得到所需的带通滤波器。
基于频域的设计方法是通过对滤波器的频率响应进行设计。
首先，需要选择适当的频率响应特性，如零相位特性、最小相位特性等。
接下来，可以使用一些经典的频域设计方法，如巴特沃斯设计法、切比雪夫设计法、椭圆设计法等。
这些方法都是以折中频率响应的陡峭程度、频带衰减率和相位平滑度为目标，通过选择适当的滤波器阶数和频率参数，来得到所需的带通滤波器。
无论是基于时域的设计方法还是基于频域的设计方法，都需要对滤波器的性能进行评估和优化。
常用的性能指标包括频率响应特性、相位响应特性、频带衰减率、群延迟等。
通过对这些性能指标的评估和优化，可以得到更理想的带通滤波器。
此外，带通滤波器的设计还需要考虑一些实际应用中的问题，如滤波器的实现复杂度、滤波器的时延等。
对于滤波器的实现复杂度，可以使用一些优化算法来降低计算量，如多项式近似法、小波分析法等。
对于滤波器的时延，可以通过选择适当的滤波器结构和优化算法来降低时延。
总之，带通滤波器的设计原理基于理想滤波器的概念，通过选择合适的设计方法和优化算法，可以得到更理想的带通滤波器。
带通滤波器在信号处理、通信系统、音频处理等领域有着广泛的应用，对于提取所需频率范围内的信号具有重要的意义。
带通滤波器设计实验报告
带通滤波器设计实验报告实验目的：本实验的目的是设计并实现一个带通滤波器，以实现对指定频率范围内的信号的滤波处理。
实验原理：实验器材：1.功能信号发生器2.电阻3.电容4.电感5.示波器6.计算机（可选）实验步骤：1.根据实验要求，选择合适的电阻、电容和电感值，以满足所需的中心频率和带宽范围。
3.调节信号发生器的频率，使得输入信号的频率在预定的带宽范围内。
4.在示波器上观察输出信号的波形，通过调节电阻、电容和电感的数值，使得输出信号在指定频率范围内较小，而在带外频率上有较大的衰减。
实验结果：通过实验，我们成功地设计并实现了一个带通滤波器。
在选定的中心频率和带宽范围内，输出信号的幅度较大，而在带外频率上有较小的幅度。
讨论与分析：通过分析实验结果，我们可以得出以下结论：1.滤波器的参数选择对于滤波效果有着重要的影响。
不同的电阻、电容和电感的数值将导致不同的滤波特性。
2.实际情况中，理想的滤波器可能无法完美实现。
因此，在设计滤波器时，需要在一定程度上做出权衡，找到适合的折中方案。
3.在使用示波器观察波形时，要注意调整示波器的时间和电压尺度，以便更清楚地观察到滤波效果。
结论：通过本次实验，我们成功地设计了一个带通滤波器，并通过实验证明了其滤波效果。
通过选择合适的电阻、电容和电感值，我们可以实现在指定频率范围内的信号处理。
附图：（带通滤波器电路图）注意事项：1.在实验过程中，要注意电路的连接安全，避免触电。
2.实验过程中，要注意调节信号发生器和示波器的参数，以获得结果和数据的准确性。
3.在实验报告中，要详细叙述实验步骤和结果，同时进行一定的讨论与分析，以体现实验的准确性和深度。
4.在写作报告时，要注意逻辑清晰、语句通顺，并按照实验报告的格式进行写作。
有源带通滤波器设计
有源带通滤波器设计
一、有源带通滤波器的基本原理
有源带通滤波器的核心是带通滤波器电路。
带通滤波器电路通常由一
个放大器、一个带通滤波器和一个反馈电路组成。
其中，放大器的作用是
增大输入信号的幅度，带通滤波器的作用是选择特定频率范围内的信号，
反馈电路的作用是将放大的信号重新引入放大器，从而实现对特定频率范
围内信号的放大。
二、有源带通滤波器的设计步骤
1.确定设计的频率范围：根据应用需求确定要选择和放大的频率范围。
2.选择放大器：根据信号的幅度要求选择适合的放大器。
常见的放大
器有运放放大器和晶体管放大器等。
3.设计带通滤波器：根据所选频率范围设计带通滤波器。
带通滤波器
可以采用主动滤波器或者被动滤波器。
主动滤波器采用放大器进行放大，
能够提高滤波器的增益和选择性。
4.设计反馈电路：设计反馈电路将放大的信号重新引入放大器，从而
实现对特定频率范围内信号的放大。
反馈电路的设计要考虑放大器的放大
倍数、输入和输出阻抗等因素。
5.验证设计：通过仿真或实际电路验证设计的性能和参数。
6.优化设计：根据测试结果，优化电路设计，提高性能和可靠性。
三、有源带通滤波器的应用
1.音频放大器：有源带通滤波器可以选择特定频率范围内的音频信号并放大，用于音频放大器的设计。
2.语音处理：有源带通滤波器可以用于语音的去噪、降噪和增强等处理。
3.通信系统：有源带通滤波器可以筛选特定频率范围内的信号，提高通信系统的性能。
4.仪器测量：有源带通滤波器可以用于仪器测量中，选择特定频率范围内的信号并放大。
matlab带通滤波器的设计
matlab带通滤波器的设计带通滤波器是一种将指定频率范围内的信号通过，而将其他频率范围的信号滤除的信号处理电路。
在实际工程中，由于信号存在噪声、干扰等问题，使得信号需要进行滤波处理，以提高信号的质量和准确性。
因此，设计一个合适的带通滤波器十分重要。
一、带通滤波器的原理带通滤波器是一种可让一定的频率范围内的信号通过，而将其他频率范围的信号滤除的滤波器。
在实际应用中，这相当于是将某一个带宽的信号通过，即选通信号，而将其他频率范围的信号滤波（或削弱），即阻塞信号。
因此，带通滤波器的设计是一种能够在某个频率带内通过信号的滤波器。
1、确定滤波器类型在开始设计带通滤波器之前，需要确定所选用的滤波器类型。
目前常用的滤波器类型有——巴特沃斯滤波器、切比雪夫I型滤波器、切比雪夫II型滤波器、椭圆滤波器等。
在设计滤波器时，需要根据实际需求来选定类型。
确定了滤波器类型后，需要选择相应的滤波器参数。
这些参数包括——截止频率、通带中心频率、通带带宽、通带最大衰减、阻带最小衰减等。
在选择滤波器参数时，需要考虑到实际应用情况，选择合适的参数大小。
需要特别注意的是，滤波器的参数与信号之间存在一定的关系，因此设计时需要综合考虑到这些因素。
3、计算滤波器阶数在确定了滤波器的类型和参数后，需要根据这些参数计算滤波器的阶数。
滤波器阶数与所选择的滤波器类型及其参数相关，因此计算时需要综合考虑这些因素。
4、使用MATLAB实现滤波器设计在计算得到滤波器的阶数后，就可以使用MATLAB进行滤波器的设计。
在MATLAB中，可使用函数butter、cheb1ord、cheb2ord、ellipord等函数来实现滤波器设计。
5、使用MATLAB进行仿真验证完成滤波器设计后，需要使用MATLAB进行仿真验证。
在仿真时，可使用函数freqs、freqz、impz等函数对滤波器的特性进行分析，以验证设计结果是否符合预期。
三、总结设计带通滤波器是一个比较重要的信号处理技术。
带通滤波器设计
带通滤波器设计
设计一个带通滤波器的步骤如下：
1. 确定滤波器的通带和阻带频率范围。
通带是指滤波器响应在该频率范围内保持通行的频率范围，而阻带是指滤波器响应在该频率范围内被衰减的范围。
2. 确定滤波器的通带衰减和阻带衰减要求。
通带衰减是指滤波器在通带范围内的衰减程度，阻带衰减是指滤波器在阻带范围内的衰减程度。
3. 选择一个适当的滤波器类型。
常见的带通滤波器类型包括巴特沃斯滤波器、切比雪夫滤波器、椭圆滤波器等。
不同的滤波器类型具有不同的特性和设计方法。
4. 根据滤波器类型和要求进行滤波器参数计算。
根据滤波器类型和要求，可以计算出滤波器的阶数、截止频率、极点位置等参数。
5. 进行滤波器电路设计。
根据滤波器参数，可以进行电路元件的选取和电路拓扑的设计。
6. 进行滤波器电路实现。
将电路设计转化为实际的电路布局和元件连接。
7. 对滤波器进行性能验证和调试。
利用测试仪器对滤波器进行测试和调试，确保其满足设计要求。
以上是带通滤波器的设计步骤，具体的设计过程还需要根据具体的要求和约束条件进行调整和完善。
带通滤波器的设计报告
带通滤波器的设计报告设计报告：带通滤波器一、引言：二、设计原理：带通滤波器的工作原理是只允许特定频率范围的信号通过滤波器。
其设计的关键在于确定带通滤波器的中心频率和带宽。
常见的带通滤波器包括主动滤波器和被动滤波器，其中主动滤波器采用放大器和运算放大器等主动元件工作，而被动滤波器则主要由电容器和电感器等被动元件组成。
三、设计步骤：1.确定滤波器的中心频率和带宽：根据实际需求，选择需要通过的频率范围，然后计算出滤波器的中心频率和带宽。
2.选择滤波器的类型：根据设计要求，选择适合的滤波器类型，如二阶巴特沃斯滤波器、椭圆滤波器等。
3.计算滤波器的参数：根据选择的滤波器类型，计算出所需的电阻、电容和电感等参数数值。
4.组装滤波器电路：根据计算结果，组装相应的电路，包括放大器、电容和电感等元件，构成带通滤波器。
5.进行实验验证：使用信号发生器提供输入信号，通过示波器观察滤波器的输出情况，验证滤波器的设计效果。
四、实现过程中的问题及解决方案：1.参数计算问题：参数计算是滤波器设计中的重要步骤，对滤波器性能有直接影响。
解决方法是通过查阅资料或使用相关软件进行计算，同时根据实际需求进行调整。
2.元件选型问题：选择适合的电容器和电感器等元件也是滤波器设计中的关键步骤。
解决方法是根据设计要求选择合适的元件，考虑其额定参数和价格等因素。
3.实验验证问题：在实验过程中可能会遇到输出信号不稳定、频率失真等问题。
解决方法是检查电路连接是否正确，调整电源参数和放大器增益等，确保滤波器正常工作。
五、总结：通过本次带通滤波器的设计过程，我们深入了解了带通滤波器的原理和设计步骤。
在实践中遇到的问题都得到了解决，并且通过实验验证了滤波器的设计效果。
带通滤波器在电子电路设计中具有广泛的应用，本设计报告对于滤波器设计感兴趣的读者将会提供有用的参考和指导。
带通滤波器设计流程 耦合矩阵
带通滤波器设计流程耦合矩阵带通滤波器是一种常用的滤波器，可以将一定频率范围内的信号通过，而将其他频率范围的信号抑制或削弱。
在设计带通滤波器时，我们需要按照一定的流程来进行，以下是带通滤波器设计的一般流程。
1.确定带通滤波器的需求在设计带通滤波器之前，首先需要明确带通滤波器的设计要求。
这包括带通滤波器的中心频率、通带宽度、阻带宽度、衰减量等参数。
这些参数会根据应用场景的不同而有所差异。
确定这些参数是设计带通滤波器的基础。
2.选择合适的滤波器类型根据设计要求，选择合适的滤波器类型。
带通滤波器有很多种类型，包括Butterworth滤波器、Chebyshev滤波器、椭圆滤波器等。
每种滤波器类型都有其自身的特点和适用范围。
根据设计需求选择合适的滤波器类型。
3.设计滤波器的阶数滤波器的阶数决定了滤波器的衰减量和相位响应。
阶数越高，滤波器的衰减量越大，但相应的计算复杂度也会增加。
根据设计要求和滤波器类型的特性，确定滤波器的阶数。
4.确定滤波器的传递函数根据选择的滤波器类型和设计要求，确定滤波器的传递函数。
传递函数可以通过一系列的公式或者图表来表示，它描述了输入信号和输出信号之间的关系。
根据设计要求和传递函数，可以得到滤波器的具体参数和频率响应。
5.计算滤波器的频率响应根据确定的滤波器传递函数，可以计算滤波器的频率响应。
频率响应可以表达滤波器对输入信号的不同频率分量的响应程度。
通过计算频率响应，可以对滤波器的性能进行评估和优化。
6.进行滤波器参数的调整和优化根据滤波器的频率响应，可以对滤波器的参数进行调整和优化。
这包括调整阻带范围和通带范围，优化滤波器的衰减量和通带波动等。
通过不断的调整和优化，可以得到满足设计要求的带通滤波器。
7.实现滤波器将滤波器的设计参数转化为具体的电路或者数字滤波器的实现。
这需要根据具体的实际应用场景和设计要求选择合适的电路拓扑结构和滤波器器件。
对于数字滤波器，可以采用差分方程、传输函数或者直接形式实现。
带通滤波器课程设计
带通滤波器课程设计一、课程目标知识目标：1. 学生能够理解带通滤波器的基本原理，掌握其频率响应特性。
2. 学生能够掌握带通滤波器的传递函数、幅频特性及相频特性。
3. 学生能够了解带通滤波器的设计方法，包括切比雪夫、巴特沃斯等滤波器的设计。
技能目标：1. 学生能够运用所学知识，使用电路仿真软件（如Multisim、LTspice等）设计简单的带通滤波器电路。
2. 学生能够分析实际电路中带通滤波器的性能，并进行调试和优化。
3. 学生能够通过实验，观察并验证带通滤波器的频率响应特性。
情感态度价值观目标：1. 学生通过学习带通滤波器，培养对电子电路的兴趣和热情，增强学习动力。
2. 学生在团队协作中，学会沟通、交流，培养合作精神和集体荣誉感。
3. 学生能够认识到带通滤波器在实际应用中的重要性，增强理论联系实际的意识。
课程性质：本课程为电子技术基础课程，以理论与实践相结合的方式进行教学。
学生特点：学生为高二年级电子技术爱好者，具备一定的电子电路基础知识和实践能力。
教学要求：注重理论教学与实践操作相结合，培养学生动手能力和创新能力，提高学生分析问题和解决问题的能力。
将课程目标分解为具体的学习成果，以便后续的教学设计和评估。
二、教学内容1. 带通滤波器原理及其数学描述- 滤波器的基本概念和分类- 带通滤波器的定义和频率响应特性- 带通滤波器的传递函数、幅频特性及相频特性分析2. 带通滤波器设计方法- 切比雪夫滤波器设计原理及方法- 巴特沃斯滤波器设计原理及方法- 其他类型带通滤波器设计方法简介3. 带通滤波器电路分析与仿真- 使用Multisim、LTspice等软件进行带通滤波器电路设计与仿真- 分析实际电路中带通滤波器的性能，并进行调试和优化- 验证带通滤波器频率响应特性的实验方法4. 带通滤波器应用案例及拓展- 带通滤波器在通信、音频等领域的应用案例介绍- 带通滤波器的创新设计思路及发展趋势- 学生拓展实践项目：设计一个特定应用场景下的带通滤波器教学内容安排与进度：第1周：带通滤波器原理及其数学描述第2周：带通滤波器设计方法第3周：带通滤波器电路分析与仿真第4周：带通滤波器应用案例及拓展本教学内容根据课程目标，结合教材章节内容进行科学、系统地组织，旨在帮助学生掌握带通滤波器的基本原理、设计方法和实际应用。
带通滤波器设计报告_2
带通滤波器实验报告一、设计目标采用通用运放LM324设计一个二阶有源带通滤波器电路。
带通滤波器是指能通过某一频率范围内的频率分量、但将其他范围的频率分量衰减到极低水平的滤波器。
二、工作原理一个理想的滤波器应该有一个完全平坦的通带，例如在通带内没有增益或者衰减，并且在通带之外所有频率都被完全衰减掉，另外，通带外的转换在极小的频率范围完成。
实际上，并不存在理想的带通滤波器。
滤波器并不能够将期望频率范围外的所有频率完全衰减掉，尤其是在所要的通带外还有一个被衰减但是没有被隔离的范围。
这通常称为滤波器的滚降现象，并且使用每十倍频的衰减幅度dB来表示。
三、技术要求1、中心频率处电压增益：1.02、中心频率：2KHz3、频带宽度：1.60—2.40KHz4、输入信号电压：正弦波有效值Ui≤100mV5、电源电压：±12V范围内可任选。
四、实验电路图五.实验multisim仿真及测量步骤实验波特图由上图可知实验电路图满足设计要求中心频率为2KHz,截止频率分别为1.635KHz、2.421KHz,基本符合设计要求。
测量方法及步骤根据电路图连接好电路，直流稳压电源调至±5V，调节函数发生器输入电压为50mV，通过改变函数发生器的输入频率观察交流毫伏表的变化。
所测数据如下：频率电压2KHz 50mV1.64KHz 35mV2.44KHz 35mV由所测数据可知，中心频率为2KHz,频带宽度为1.64—2.44KHz，与设计要求基本一致，试验成功。
六、元件清单及所用仪器面包板一个运算放大器 LM324N 一个电容 4.7μF 一个10nF 两个电阻 40KΩ一个20KΩ一个1.72KΩ一个715Ω一个实验仪器：函数发生器，直流稳压电源，交流毫伏表。
有源带通滤波器设计
有源带通滤波器设计带通滤波器的设计一般包括四个主要步骤：定义设计参数、选择合适的滤波器类型、确定电路元件值、进行性能评估和调试。
下面将详细介绍这四个步骤。
第一步是定义设计参数。
在设计带通滤波器之前，我们需要明确以下几个参数：通带范围、阻带范围、滤波器的增益、频率响应以及电源电压。
通带范围是指滤波器能通过的频率范围，阻带范围是指滤波器能屏蔽的频率范围。
增益是指信号通过滤波器后的增益，频率响应是指滤波器对不同频率信号的响应情况。
电源电压是指滤波器所工作的电源电压。
第二步是选择合适的滤波器类型。
常见的滤波器类型有RC滤波器、RL滤波器、LC滤波器和活性滤波器等。
RC滤波器适用于低频信号的滤波，RL滤波器适用于高频信号的滤波，LC滤波器适用于中等频率信号的滤波，而活性滤波器通常具有更好的性能和灵活性。
第三步是确定电路元件值。
根据滤波器类型和设计参数，我们可以使用电路设计工具，如网络分析仪和电路设计软件，来计算出滤波器电路的元件值。
电路元件包括电阻、电容、电感和活性器件（如运放）等。
选择合适的元件值可以实现所需的滤波特性。
第四步是进行性能评估和调试。
在设计完成后，我们需要使用实际电路进行性能评估和调试。
这包括测量滤波器的频率响应、增益、相位移、失真程度和各个频段的信号衰减情况。
如果滤波器没有达到设计要求，我们可能需要对电路进行调整和优化。
总结起来，有源带通滤波器的设计涉及定义设计参数、选择滤波器类型、确定电路元件值和进行性能评估和调试等步骤。
这个过程需要结合理论知识和实际经验，以实现对特定频率范围信号的精确筛选。
FIR带通滤波器设计
FIR带通滤波器设计FIR（Finite Impulse Response）滤波器是一种数字滤波器，它由一组有限个延时单元和加权系数组成。
FIR滤波器具有相对简单的实现方式和稳定的性能，因此在数字信号处理中得到了广泛的应用。
1.确定滤波器的规格：带通滤波器需要确定的主要参数包括通带宽度、阻带宽度、过渡带宽度和通带最大衰减。
这些参数一般由实际应用要求决定。
2.确定滤波器的响应：带通滤波器需要传递通带内的信号，并在阻带内对信号进行抑制。
通常采用频率响应曲线来描述滤波器的性能。
可以使用理想滤波器的幅度和相位响应作为参考，然后通过对其进行近似来设计实际滤波器。
3. 确定滤波器的类型：根据实际需求，可以选择不同类型的FIR滤波器，例如均衡二进制FIR滤波器（Equiripple）、最小最大线性相位FIR滤波器（Least Maximum Phase FIR）等。
选择合适的滤波器类型可以最大程度上满足设计要求。
4.选择窗函数：窗函数用于对理想滤波器的幅度响应进行近似。
常见的窗函数有矩形窗、汉宁窗、汉明窗等。
选择合适的窗函数是实现滤波器的关键，需要平衡通带与阻带之间的矛盾。
5.计算滤波器的阶数和系数：根据滤波器的响应和窗函数的选择，可以使用不同的算法来计算滤波器的阶数和系数。
常见的算法有最小二乘法、频域采样法等。
计算得到的系数用于实现滤波器的延时单元和加权系数，可以采用直接形式或快速算法实现滤波器。
6.检验滤波器的性能：完成滤波器设计之后，需要对设计的滤波器进行性能检验。
可以通过频率响应、相位响应、群延迟等指标来评估滤波器的性能。
如果滤波器的性能不满足要求，可以进行调整或更换算法重新设计。
需要注意的是，FIR滤波器的设计过程具有一定的复杂性，需要掌握一定的信号处理理论知识和数学知识。
此外，滤波器设计还需要根据具体应用场景进行考虑，以获得更好的性能和适应性。
总的来说，FIR带通滤波器的设计过程包括确定规格、确定响应、选择类型、选择窗函数、计算系数和检验性能等步骤。
带通滤波器的特点和设计方法
带通滤波器的特点和设计方法带通滤波器是一种电子设备，它可用于从信号中提取指定频率范围内的信号。
带通滤波器的设计方法和特点对于许多领域的电子工程师和无线通信专家来说至关重要。
本文将探讨带通滤波器的特点和设计方法，以帮助读者更好地理解和应用。
一、带通滤波器的特点带通滤波器的主要特点是只允许指定频率范围内的信号通过，其他频率的信号被阻止或衰减。
以下是带通滤波器的常见特点：1. 频率选择性：带通滤波器能够选择特定的频率范围，将该范围内的信号通过，而阻止其他频率的信号通过。
这种频率选择性是通过滤波器设计中的频率响应来实现的。
2. 信号衰减：带通滤波器可以对带外信号进行衰减，从而减少干扰或噪声的影响。
衰减程度取决于滤波器的设计和参数设置。
3. 相位响应：带通滤波器在指定频率范围内的信号通过时，具有相对稳定的相位响应。
这对于许多应用中需要保持信号相位一致的情况非常重要。
4. 可调性：某些带通滤波器可以进行参数调整，以满足不同的应用需求。
调整参数可以包括中心频率、带宽和通带衰减等。
二、带通滤波器的设计方法带通滤波器的设计涉及到滤波器类型的选择、频率响应的设计以及滤波器参数的优化。
下面是一些常见的带通滤波器设计方法：1. 选择滤波器类型：常见的带通滤波器类型包括但不限于RC（电阻-电容）滤波器、RL（电感-电阻）滤波器、LC（电感-电容）滤波器和磁性滤波器等。
根据应用需求和性能要求，选择适当的滤波器类型。
2. 设计频率响应：确定所需的中心频率和带宽。
中心频率是允许通过的信号频率的中心值，带宽是指允许通过的信号频率范围。
根据这些参数，设计频率响应曲线，以便在带通范围内具有所需的衰减和增益特性。
3. 优化滤波器参数：调整滤波器的参数，以实现所需的性能。
参数调整包括电阻、电容和电感等。
通过将这些参数优化，可以改善滤波器的频率选择性、信号衰减和相位响应等特性。
4. 滤波器实现和测试：将设计好的带通滤波器实现为电路或系统，并进行测试和验证。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
信号与系统带通滤波器设计学生姓名：***学号：**********班级：14光伏设计任务书目录设计目的要求 (7)设计原理 (7)设计内容 (8)1. 连续输入信号产生 (8)2.抽样、频谱分析 (11)3.带通滤波器设计 (12)4.滤波结果 (13)5.总程序 (14)使用函数说明 (17)结果分析 (17)设计心得 (17)一、设计目的要求要求产生一个连续信号，包含低频、中频、高频分量，对其进行采样，进行频谱分析，并设计带通滤波器对信号进行滤波处理，观察滤波后信号的频谱。
1.熟悉有关采样，频谱分析的理论知识，对信号作频谱分析；2.熟悉有关滤波器设计理论知识，选择合适的滤波器技术指标，设计带通滤波器对信号进行滤波，对比分析滤波前后信号的频谱；3.实现信号频谱分析和滤波等有关Matlab函数；4.写出基本原理，有关程序，得到的图表，结果分析，总结；二、设计原理1.利用MATLAB软件产生一个包含低频、中频、高频分量的连续信号。
2.对信号进行抽样，进行频谱分析。
（1）时域采样（奈奎斯特采样）定理：为了避免产生混叠现象，能从抽样信号无失真地恢复出原信号，抽样频率必须大于或等于信号频谱最高频率的两倍。
本设计中信号最高频率是300Hz，抽样频率采用1200Hz。
（2）频谱分析：频谱分析是指对信号进行频域谱的分析，观察其频域的各个分量的功率大小，其理论基础是傅立叶变换，现在一般采用数字的方法，也就是将时域信号数字化后做FFT，可以得到频域的波形。
3.带通滤波器滤波的工作原理现代生活中，为了滤除谐波干扰，获得所需要的高精度的模拟信号，经常要用到滤波器对信号进行滤波。
典型的模拟滤波器有巴特沃斯(Butterworth)滤波器、切比雪夫(Chebyshev)滤波器和椭圆(Ellipse)滤波器等。
其中，巴特沃斯滤波器又叫最平坦响应滤波器，顾名思义，它的响应最为平坦，通带内没有波纹，其频率响应在通带和阻带中都是单调的，且在靠近零频处最平坦，而在趋向阻带时衰减单调增大，巴特沃斯响应能够最大化滤波器的通带平坦度。
该响应非常平坦，非常接近DC 信号，然后慢慢衰减至截止频率点为-3dB ，最终逼近-20ndB/decade 的衰减率，其中n 为滤波器的阶数。
巴特沃斯滤波器特别适用于低频应用，其对于维护增益的平坦性来说非常重要。
本次课程设计将使用巴特沃斯带通滤波器对信号进行滤波。
滤波器的结构框图如下图1 所示：图1 滤波器的结构框图相对于低通滤波器的通带频率为（0，w)，带通滤波器的通带频率问为（w1,w2），带通滤波器是指某一频率范围内的频率分量能通过，但将其他范围的频率分量衰减到极低水平的滤波器，信号通过线性系统后，其输出就是输入信号和系统冲激响应的卷积。
从频域分析来看，信号通过线性系统后，输出信号的频谱将是输入信号的频谱与系统传递函数的乘积。
除非输入信号为常数，否则输出信号的频谱将不同于输入信号的频谱，信号中某些频率成分较大的模滤波后这些频率成分将得到加强，而另外一些频率成分很小甚至为零的模，这部分频率分量将被削弱或消失。
因此，带通滤波系统的作用相当于对输入信号的频谱进行加权。
带通滤波器的频率响应图如下图2。
图2 带通滤波器的频率响应图三、设计内容采样（1200HZ ）连续混合信号带通滤波器输出本次设计中利用双线性变换法和buttord、butter这两个函数直接设计数字滤波器。
设定巴特沃斯带通数字滤波器指标：通带范围为:150-350Hz，阻带上限为：400HZ,阻带下限为100Hz，通带最大衰减pα=2dB，阻带最小衰减为sα=30dB，采样频率为fsa=1200Hz。
设计步骤为：1. 首先产生一个连续输入信号，包含中频（f=200Hz）,高频（f=500Hz），低频（f=30Hz）分量。
（1）程序代码f1=30;f2=200;f3=500;t=(1:100)/2000;x1=sin(2*pi*t*f1);figure(1);subplot(2,1,1);plot(x1); %绘制x1(t)的图形xlabel('t');ylabel('x1(t)');title('连续信号');grid;x2=sin(2*pi*t*f2);subplot(2,1,2);plot(x2); %绘制x2(t)的图形xlabel('t');ylabel('x2(t)');title('连续信号');grid;x3=sin(2*pi*t*f3);figure(2);subplot(2,1,1);plot(x3); %绘制x3(t)的图形xlabel('t');ylabel('x3(t)');title('连续信号');grid;x=sin(2*pi*t*f1)+sin(2*pi*t*f2)+sin(2*pi*t*f3);subplot(2,1,2);plot(x); %绘制x(t)的图形xlabel('t');ylabel('x(t)');title('连续信号');grid;（2）程序运行结果如图3：图3 包含低频、中频、高频分量的连续信号的波形图2. 对连续输入信号进行采样，进行频谱分析。
（1）程序代码：n=[1:100];t=n/2000X=fft(x,512);w=(0:255)/256*1000;x=sin(2*pi*t*f1)+sin(2*pi*t*f2)+sin(2*pi*t*f3);figure(3);stem(x); %绘制x(n)的图形xlabel('n');ylabel('x(n)');title('数字信号');grid;figure(4);plot(w,abs([X(1:256)])); %绘制频谱图xlabel('Hz');ylabel('频率响应幅度');title('频谱图');grid;（2）程序运行结果如图4、图5：图4 连续信号抽样结果波形图图5 连续信号进行抽样后的频谱图3.根据设定要求设计带通滤波器。
（1）程序代码：fp=[100 300];fs=[50 350];ap=2;as=30;fsa=2000;wp=fp/fsa*2;ws=fs/fsa*2;[n,wn]=buttord(wp,ws,ap,as);[B,A]=butter(n,wn);[H,w]=freqz(B,A,512);figure(5);subplot(2,1,1);plot(w*2000/(2*pi),abs(H)); %绘制带通频谱图xlabel('Hz');ylabel('频率响应幅度');title('带通滤波器');grid;subplot(2,1,2);plot(w/pi,angle(H));xlabel('Hz');ylabel('angel');title('相位特性');grid;（2）程序运行结果如图6：图6 带通滤波器的频率响应和相位特性曲线4. 对信号进行滤波（1）程序代码：y=filter(B,A,x);figure(8);subplot(2,1,1);plot(y);xlabel('t');ylabel('x(t)');title('连续信号');grid;Y=fft(y,512);w=(0:255)/256*1000;subplot(2,1,2);plot(w,abs([Y(1:256)])); %绘制频谱图xlabel('Hz');ylabel('频率响应幅度');title('频谱图');grid;（2）程序运行结果如图7：图7 滤波后信号时域和频域波形图5.总程序代码f1=30;f2=200;f3=500;t=(1:100)/2000;x1=sin(2*pi*t*f1);figure(1);subplot(2,1,1);plot(x1); %绘制x(t)的图形xlabel('t');ylabel('x1(t)');title('连续信号');grid;x2=sin(2*pi*t*f2);subplot(2,1,2);plot(x2); %绘制x2(t)的图形xlabel('t');ylabel('x2(t)');title('连续信号');grid;x3=sin(2*pi*t*f3);figure(2);subplot(2,1,1);plot(x3); %绘制x3(t)的图形xlabel('t');ylabel('x3(t)');title('连续信号');grid;x=sin(2*pi*t*f1)+sin(2*pi*t*f2)+sin(2*pi*t*f3);subplot(2,1,2);plot(x); %绘制x(t)的图形xlabel('t');ylabel('x(t)');title('连续信号');grid;n=[1:100];t=n/2000X=fft(x,512);w=(0:255)/256*1000;x=sin(2*pi*t*f1)+sin(2*pi*t*f2)+sin(2*pi*t*f3);figure(3);stem(x); %绘制x(n)的图形xlabel('n');ylabel('x(n)');title('数字信号');grid;figure(4);plot(w,abs([X(1:256)])); %绘制频谱图xlabel('Hz');ylabel('频率响应幅度');title('频谱图');grid;fp=[100 300];fs=[50 350];ap=2;as=30;fsa=2000;wp=fp/fsa*2;ws=fs/fsa*2;[n,wn]=buttord(wp,ws,ap,as);[B,A]=butter(n,wn);[H,w]=freqz(B,A,512);figure(5);subplot(2,1,1);plot(w*2000/(2*pi),abs(H)); %绘制带通频谱图xlabel('Hz');ylabel('频率响应幅度');title('带通滤波器');grid;subplot(2,1,2);plot(w/pi,angle(H));xlabel('Hz');ylabel('angel');title('相位特性');grid;y=filter(B,A,x);figure(8);subplot(2,1,1);plot(y);xlabel('t');ylabel('x(t)');title('连续信号');grid;Y=fft(y,512);w=(0:255)/256*1000;subplot(2,1,2);plot(w,abs([Y(1:256)])); %绘制频谱图xlabel('Hz');ylabel('频率响应幅度');title('频谱图');grid;四、带通滤波器设计中使用函数计算幅值函数：abs;计算相位角函数：angle;设定图像显示窗口函数：figure, 如：figure(1)，figure(2)；分割figure，创建子坐标系函数：subplot；在图形底层显示格点，便于参照比对函数：grid；Butterworth设计带通滤波器[B,A] = BUTTER(N,Wn)，N为阶数，Wn与Fs有关；模拟滤波器的频率响应函数：freqs；数字滤波器的频率响应函数：freqz；实现滤波函数：Filter对于离散序列，MATLAB用stem( )命令实现其绘制五、结果分析设计过程中，首先产生连续输入信号，包含中频（f=200Hz）,高频（f=500Hz），低频（f=30Hz）分量，然后对其进行采样，利用傅里叶变换进行频谱分析，并由带通滤波器的参数设计带通滤波器对信号进行滤波处理，对应带通滤波器的通带范围是（100，300），从运行结果图中可以看出，经过带通滤波器滤波后信号对应的频率为原信号中的中频分量（f=200Hz）。
