4-20MA采集模块使用说明
HART转3路4-20mA说明书
HART转4-20mA多变量输出转换器SM100-T-B使用说明书嘉兴市松茂电子有限公司目录1、SM100-T-B多变量输出转换器介绍 (1)1.1产品简介 (1)1.2产品性能 (1)1.3主要参数 (1)2、SM100-T-B多变量输出转换器实物图及指示灯功能 (2)2.1实物图 (2)2.2接线图 (2)2.2.1二线制仪表接线图 (2)2.2.2四线制仪表接线图 (3)2.3端口介绍 (3)3、配置软件功能介绍及操作步骤 (4)3.1通讯连接 (4)3.2系统参数 (4)3.3透明工作方式 (5)3.4MODBUS参数配置 (6)4数据寄存器地址 (7)5用ModScan32测试软件读取数据 (7)6、服务与保修 (8)1、SM100-T-B多变量输出转换器介绍1.1产品简介SM100-T-B多变量输出转换器专用于罗斯蒙特3051S多变量HART变送器，是集成HART协议与RS485通讯、多路变量电流输出于一体的高科技产品。
它以高档ARM单片机为核心，由接口芯片、硬件看门狗电路等组成，并且嵌入通信模块及HART调制解调芯片，具有性能稳定、性价比高等特点。
SM100-T-B多变量输出转换器结构设计完全符合工业标准，在温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计，保证了恶劣环境下的稳定工作，为您的设备提供了高质量保证。
1.2产品性能●配有RS485通讯接口，可以对参数进行配置。
●采用工业通用外壳，可直接安装在仪表上。
●具有专用的配置软件，可以与HART协议智能仪表进行数据通讯。
●可以对HART变量进行电流变送输出。
●支持标准的MODBUS协议。
●支持单台HART协议智能仪表。
●支持多种特殊HART协议智能仪表。
1.3主要参数●安装尺寸：长82mm×宽69mm×高113mm。
●工作环境温度：-20℃～+80℃。
●储存温度：-25℃～+80℃。
●电源输入电压：DC12～24V。
C2000-A1-PAX0400-EX1 使用说明书 4AI 0-20 4-20 mA 远程 I O
2020年1月2日 更新C2000-A1-PAX0400-EX1 使用说明书RS485 ← 4AI0-20/4-20 mA远程 I/O 模块 — RS485 型模拟量模块深圳市中联创新自控系统有限公司Shenzhen United Innovation Automatic Control System Co., Ltd.244455677891011111212121212121213131314141516181820202223目录目录1. 快速使用1.1. 使用前准备1.2. 设备接线1.3. 软件设置及设备调试1.3.1. 设备搜索及参数设置1.3.2. 设备调测2. 硬件说明2.1. 技术参数2.2. 产品外观2.3. 指示灯2.4. 端口说明2.5. 尺寸2.6. 安装方式3. 产品功能3.1. 输入信号采集3.1.1. AI 采集类型3.2. 其他功能3.2.1. AI 模块滤波参数3.2.2. AI 模块采样范围3.2.3. AI 原始值高（低）点标定值4. 软件操作4.1. 软件安装4.2. 软件界面及功能介绍4.3. 软件使用4.3.1. 设置设备串口参数4.3.2. 设备状态查看4.3.3. 设备状态控制5. 通信协议5.1. 寄存器列表5.2. 协议应用范例5.2.1. 读AI 工程量状态（0x03）6. 装箱清单7. 产品服务【版权声明】©2000 - 2020 中联创新版权所有【商标声明】及其它中联创新服务相关的商标均为深圳市中联创新自控系统有限公司及其关联公司所有。
本文档涉及的第三方主体的商标，依法由权利人所有。
【免责声明】本文档仅提供有关康耐德产品的信息。
本文档并未授予任何知识产权的许可，包括未以明示或暗示、以禁止发言或其他方式授予任何知识产权许可。
除深圳市中联创新自控系统有限公司在其产品的销售条款和条件中声明的责任之外，深圳市中联创新自控系统有限公司不承担任何其他责任；并且深圳市中联创新自控系统有限公司对康耐德产品的销售或使用不作任何明示或暗示的担保，包括对产品特定用途适用性、适销性、对任何专利权、版权或其他知识产权的侵权责任等，均不作担保。
欧洲电子实验室 AC 模拟开关电源 4-20mA 控制电流说明书

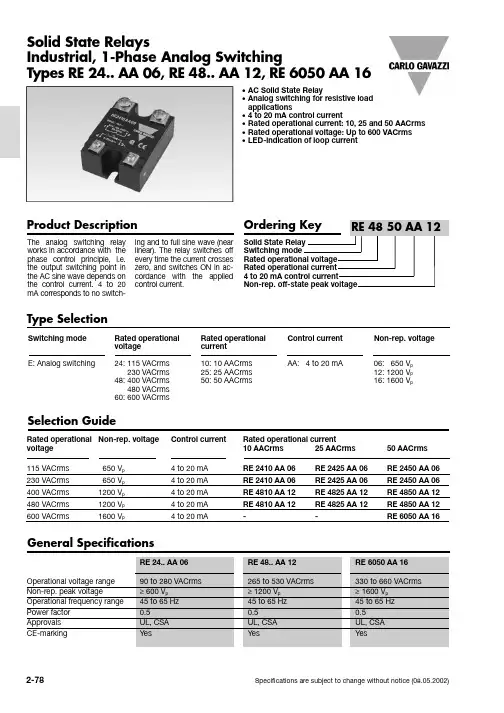

mA corresponds to no switch-Solid State RelaysType SelectionSwitching mode Rated operational Rated operational Control current Non-rep. voltage voltage current E: Analog switching24: 115 VACrms10: 10 AACrms AA: 4 to 20 mA06: 650 V p 230 VACrms 25: 25 AACrms 12: 1200 V p 48: 400 VACrms50: 50 AACrms16: 1600 V p480 VACrms 60: 600 VACrmsSelection GuideRated operational Non-rep. voltage Control currentRated operational current voltage 10 AACrms 25 AACrms 50 AACrms Industrial, 1-Phase Analog SwitchingTypes RE 24.. AA 06, RE 48.. AA 12, RE 6050 AA 16RE 24.. AA 06, RE 48.. AA 12, RE 6050 AA 16InsulationInput SpecificationsFunctional DiagramControl inputLoad output/mains inputMains input/load outputControl inputLine/loadWiring Diagram Output SpecificationsICRE 24.. AA 06, RE 48.. AA 12, RE 6050 AA 16Heatsink Dimensions (load current versus ambient temperature)With the output fully on (360°conduction angle)RE ..10 AA ..2.7 2.2 1.8 1.30.870.41223.1 2.6 2.1 1.7 1.20.65203.73,1 2.62 1.50.92184.3 3.7 3.1 2.5 1.9 1.2165 4.3 3.73 2.3 1.6155.9 5.1 4.4 3.6 2.8 2.1136.96 5.2 4.3 3.5 2.6127.9 6.9 5.9 4.9431010.89.58.1 6.8 5.4 4.17-14.212.210.28.1 6.15----14.610.93------12030405060701615141312111097531Loadcurrent [A]Thermal resistance [K/W]T AAmbient temp. [°C]Powerdissipation [W]RE ..50 AA ..T AAmbient temp. [°C]0.920.760.600.450.29- 631.20.990.800.620.440.26551.5 1.3 1.10.850.630.42471.9 1.6 1.4 1.10.890.63402.4 2.1 1.8 1.5 1.20.91333 2.7 2.3 1.9 1.5 1.1263.9 3.53 2.52 1.5205.5 4.8 4.1 3.4 2.7 2.1158.67.5 6.4 5.4 4.3 3.2917.915.613.411.28,9 6.742030405060705045403530252015105Powerdissipation [W]Thermal resistance [K/W]Loadcurrent [A]RE ..25 AA ..Powerdissipation [W]2 1.7 1.410.710.40 322.5 2.1 1.8 1.410.66273.1 2.7 2.3 1.9 1.41234 3.53 2.52 1.4204.9 4.3 3.7 3.1 2.5 1.9166.2 5.4 4.6 3.9 3.1 2.3138.17.1 6.1 5.1431011.39.98.57.1 5.6 4.27-15.613.311.18.9 6.75----18.71422030405060702522.52017.51512.5107.552.5T AAmbient temp. [°C]Loadcurrent [A]Thermal resistance [K/W]Carlo Gavazzi Heatsink (see Accessories)No heatsink required RHS 100 Assy RHS 301 Assy RHS 301 F AssyConsult your distributorHeatsink SelectionThermal resistance R th s-a > 12.5K/W3.0 K/W 0.8 K/W 0.25 K/W < 0.25 K/WCompare the value found in the current versus temperaturechart with the standard heatsink values and select the heat-sink with the next lower value.RE 24.. AA 06, RE 48.. AA 12, RE 6050 AA 16ApplicationsThis relay is suitable for tem-perature control or control of lighting.The relay can also be used for soft turn-on of high-power in-candescent lamps.Load4 to 20 mALCFI inU lineRE 24.. AA 06U L = 230 V RE 48.. AA 12U L = 480 V RE 6050 AA 16 U L = 600 VApplication hints:L and C must be connected as close as possible to the SSR.Max. unit variation: ± 5% @ Tj = 25°CTemperature variation: ±5% @ Tj = -20°to + 125°CI in [mA]P out [%]typically 50/60 Hz40.5688221040125414661675188120862592Transfer characteristicsOutput power as a function of control input (4 to 20 mA)Dimensions************************ = ±0.4 mm ***= ±0.5 mmHousing SpecificationsAccessoriesProtection cover HeatsinksDIN rail adapter Varistors Fuses L: Optional radio interfer-ence low-pass filter com-ponentC: Optional radio interfer-ence low-pass filter com-ponentFor further information refer to "General Accessories".。
MD-4AD-DA数据采集模块使用手册
使用手册MD-4AD-DA12Bit精度/4通道输入2通道输出/电压电流模式可选/信捷科技电子有限公司Xinje一.概要1. 性能介绍MD-4AD-DA模块能够将4路模拟量信号(12Bit)转换成数字量信号,同时将2路数字信号转换成模拟量信号,输入信号可以是4-20mA、0-5V、0-10V,输出信号可以是4-20mA、0-10V、-10V-+10V.模块本体带串行通讯口和PLC通讯,将转换后的数字信号直接传送至PLC数据寄存器,无需编写PLC通讯程序,或直接读取PLC寄存器数据转换成模拟量输出.和PLC一同组成多路模拟量控制系统.对应机种包括三菱FX全系列PLC.特长:采用数字化方式传送,消除误差,适合长距离模拟量采集内部DC/DC转换,光耦隔离,抗干扰能力强安装方便,既可导轨固定,也可螺丝固定既可以采样电流信号也可以采样电压信号无需在PLC中编写通讯程序,使用方便2. 一般规格项目内容外部电源 DC24V±10%,100mA输入输出路数输入: 4路 / 输出:2路输入阻抗 200KΩ(电压输入)/200Ω(电流输入)–10V-+10V(电压输出,外部负载电阻1KΩ-1MΩ)模拟量输出范围 DCDC 4mA -20mA (电流输出,外部负载电阻小于500Ω)分辨率1/4096(12Bit);综合精度0.8%PLC通讯口编程口/FA2N-232-BD/FX2N-422-BD/FX2N-485-BD 任选通讯刷新时间120mS隔离方式 DC/DC转换,光耦隔离对应寄存器输入: CH0-CH3的转换数据分别写入D100-D103输出: D104-D105的数据分别输出至CH4-CH5安装方式导轨固定或螺丝固定外形尺寸 140W×73H×90D3. 各部分名称及用途1。
fm151A
07
换
通
道
信
号
输
出
V/I
I7
转
换
模块地址
C+ C-
通讯接口
V+ ห้องสมุดไป่ตู้-
工作电源
+24V
通讯接口 C+ C-V+V-工作电源
FM131A
64针欧式连 接器
滤 波
D/A 转 换
光 电 隔 离
滤 波
D/A
光
转
电
换
隔
离
+24V
微 控 +5V 器
DP 控 制 器
+5VD 收 发 器
调 压
FB351A-A
20针 连接器
图 2-2 模块的接口电路图
３．１ 状态指示灯说明
本模块加电时 其面板上的状态指示灯 RDY 灯和 COM 灯 显示当前的工作和通讯状态 具 体组合状态及含义如表 3-1 所示
4
HollySys
FM151A 八路4 20mA号模拟量输出模块
FM151A 型模块是小负载型 8 路 4 20mA 模拟量输出模块 是 HollySys 公司采用目前世界上 先进的现场总线技术(ProfiBus-DP 总线)而新开发的模拟量输出模块 它的最大负载能力为 300 欧姆 适用于带 300 欧姆以下的负载 通过与配套的端子底座 FM131A 连接 构成输出 8 路 4 20mA 的 电流信号的 AO 处理单元 FM151A 作为 ProfiBus-DP 的从站通过 ProfiBus-DP 总线把采集到的信号 及相关诊断信息上传到 ProfiBus-DP 的主站 它是智能型的现场总线产品 可与其他公司系统相连 它也是构成 HollySys 公司的 MACSTM 系统的 I/O 单元的一种
阿尔泰DAM-3058AH模块说明书

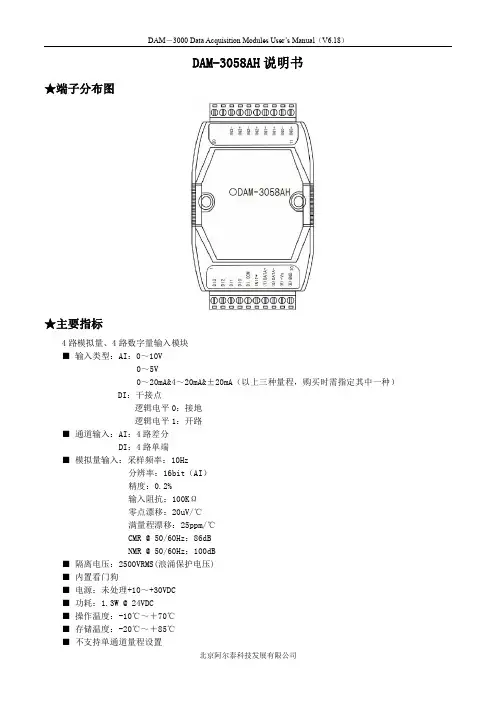

DAM-3058AH说明书★端子分布图★主要指标4路模拟量、4路数字量输入模块■输入类型：AI：0～10V0～5V0～20mA&4～20mA&±20mA（以上三种量程，购买时需指定其中一种）DI：干接点逻辑电平0：接地逻辑电平1：开路■通道输入：AI：4路差分DI：4路单端■模拟量输入：采样频率：10Hz分辨率：16bit（AI）精度：0.2%输入阻抗：100KΩ零点漂移：20uV/℃满量程漂移：25ppm/℃CMR@50/60Hz：86dBNMR@50/60Hz：100dB■隔离电压：2500VRMS(浪涌保护电压)■内置看门狗■电源：未处理+10～+30VDC■功耗：1.3W@24VDC■操作温度：-10℃～＋70℃■存储温度：-20℃～＋85℃■不支持单通道量程设置★结构框图★信号接线图复位连接：将INIT*端与GND端短接，在+Vs端和GND端间加+10～+30VDC电压，上电后，模块指示灯快速闪烁3次，待指示灯闪烁停止后，再断电，将INIT*端与GND端断开，此时模块已经完成复位。
复位成功后，模块恢复出厂默认值：模块地址：1波特率：9600模拟量输入连接：干结点输入连接：★代码配置表■波特率配置代码表代码0001020304050607波特率1200240048009600192003840057600115200■模拟量输入范围配置代码表★端子定义表★MODBUS通讯说明1、读取数据寄存器及设置模块参数等命令详见本公司的模拟量输入模块MODBUS协议说明。
2、数据寄存器的值与输入模拟量的对应关系（均为线性关系）：模拟量输入量程数据寄存器的数码值（十进制）0～5V0-65535（0V对应数码值0，5V对应数码值65535）-5V～+5V0-65535（-5V对应数码值0，5V对应数码值65535）0～20mA0-65535（0mA对应数码值0，20mA对应数码值65535）4～20mA0-65535（4mA对应数码值0，20mA对应数码值65535）0～10V0-65535（0V对应数码值0，10V对应数码值65535）-10V～+10V0-65535（-10V对应数码值0，10V对应数码值65535）★使用方法1.模块供电要求：+10V—+30V1）“＋Vs”接电源正，“GND”接地。
多路PT100或4-20ma转485、232采集模块说明
多路PT100或模拟信号4-20ma转485、232采集模块说明数据采集模块的用途数据采集别称数据获取，是运用数据采集模块，从系统软件外界收集数据并输入到系统软件內部的1个插口，数据采集技术已运用在各行各业。
数据采集的目地是以便精确测量工作电压、电流量、溫度、工作压力或响声等物理现象。
应用场景PC的数据采集，根据模块化设计硬件配置、系统软件和电子计算机的融合，开展精确测量。
虽然数据采集模块依据不一样的运用要求有不一样的界定，但系统结构收集、剖析和显示的目地却都同样。
数据采集模块融合了数据信号、控制器、激励器、信号调理、数据采集机器设备和系统软件。
在电子计算机运用的今日，数据采集的必要性是非常明显的，这是电子计算机与外界物理学全球联接的公路桥梁，多种类型数据信号收集的难度系数水平区别挺大。
实际上收集时噪音也将会产生某些不便，数据采集时会某些基本概念要留意，也有大量的实际上的难题要处理。
而数据采集模块主要用于传输数据的工业生产控制模块主要用途，远程控制数据采集模块控制模块比GPRS控制模块在速度上带显著优点。
产品概述：IBF25产品实现传感器和主机之间的多路信号采集，用来检测最多5路温度信号。
IBF25系列产品可应用在RS-232/485总线工业自动化控制系统，温度信号测量、监测和控制等等。
产品包括电源隔离，信号隔离、线性化，A/D转换和RS-485串行通信。
每个串口最多可接255只IBF25系列模块，通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，地址和波特率可由代码设置，能与其他厂家的控制模块挂在同一RS-485总线上，便于计算机编程。
IBF25系列产品是基于单片机的智能监测和控制系统，所有的用户设定的校准值，地址，波特率，输入类型，数据格式，校验和状态，转换速率等配置信息都储存在非易失性存储器EEPROM里。
IBF25系列产品按工业标准设计、制造，信号输入/ 输出之间隔离，可承受3000VDC 隔离电压，抗干扰能力强，可靠性高。
4-20ma输入、输出485 24位AD分辨率传感器说明
4-20ma转RS485 232 24位AD分辨率采集传感器随信号隔离器近年的发展分析1．目前信号隔离器的应用领域和市场发展的情况近几年来，信号隔离器分别在石油、化工、水泥、建材、钢铁、电力等行业得到了广泛的应用。
其中国产的产品销量2009年达到了100万台左右，产值达6亿人民币左右。
这还不包括从国外直接进口的同类产品。
这就说明了一个问题，信号隔离器的发展是非常快的。
2．随着时代不同技术的发展和应用的深入，隔离器也正在向低功耗、小体积、超薄型、密集型方向发展。
其应用前景十分广阔。
不同领域里信号隔离器的使用时非常广泛的。
也是其功能的最好体现。
3．在这同时，很多厂家还开发智能型信号隔离器，它除了具备常规信号隔离器的优异性能外，还加入了CPU控制单元，具有现场可编程功能(即万能输入型)及通信功能。
如美国ACI 系列产品，日本M-SYSTEM的M3系列，日本FUJI的PWB系列等。
这种高智能的信号隔离器有很高的应用灵活性，可以有效地减少库存数量，能够降低资金积压。
这种智能型的信号隔离器必将成为这一领域的主流。
这也是最近比较盛行的智能型信号隔离器。
总之，隔离器产品及技术具有很好的市场和发展前景，值得我们特别重视。
目前，我公司具有了5~10万台的生产能力。
还要加大这方面的技术和生产投入，为公司发展开辟新的途径，从而达到提高公司规模和效益的目的。
产品特点：● 16路模拟信号采集，隔离转换RS-485/232输出● 采用24位AD转换器，测量精度优于0.05%● 通过RS-485/232接口可以程控校准模块精度● 信号输入/ 输出之间隔离耐压3000VDC●宽电源供电范围：8 ~ 32VDC● 可靠性高，编程方便，易于应用● 标准DIN35导轨安装，方便集中布线● 用户可编程设置模块地址、波特率等● 支持Modbus RTU 通讯协议，自动识别协议● AD转换速率可以编程设定典型应用：● 模拟信号测量、监测和控制● RS-485远程I/O，数据采集● 智能楼宇控制、安防工程等应用系统● RS-232/485总线工业自动化控制系统● 工业现场信号隔离及长线传输● 设备运行监测● 传感器信号的测量● 工业现场数据的获取与记录● 医疗、工控产品开发● 4-20mA或0-5V信号采集产品概述：IBF29产品实现传感器和主机之间的多路信号采集，用来检测最多16路模拟信号。
M-3001-用户手册-基于Modbus的16路4~20mA模拟量输入模块V1.2
M-3001用户手册V1.2基于Modbus的16路电流型模拟量输入模块1 产品简介M-3001（基于Modbus的16路电流型模拟量输入模块）作为通用型模拟量量采集模块广泛应用于冶金、化工、机械、消防、建筑、电力、交通等工业行业中，可接入16路温度、湿度、液位、压力、流量、PH值等传感器输出的0～20mA或4～20mA模拟量信号。
支持标准的Modbus RTU 协议，并具有通讯超时检测功能，可同其它遵循Modbus RTU 协议的设备联合使用。
1.1 系统概述M-3001模块的原理框图如图1.1所示，模块主要由电源电路、模拟量输入采样电路、隔离RS485收发电路及MCU等部分组成。
采用高速ARM处理器作为控制单元，拥有隔离的RS485通讯接口，具有ESD、过压、过流保护功能，避免了工业现场信号对模块通讯接口的影响，使通讯稳定可靠。
图1.1 原理框图1.2 主要技术指标1）系统参数供电电压：5～40VDC，电源反接保护功率消耗：0.5W工作温度：-10℃～60℃存储温度：-40℃～85℃相对湿度：5%～95%不结露2）模拟量输入参数输入路数：16路单端输入正常输入范围：0～20mA，4～20mA最大输入范围：0～21mA隔离电压：2500VDC输入电阻：120ΩADC分辨率：12位采样精度：0.5%采样速率：100次/s3）通讯接口通讯接口：RS485 接口，隔离1500VDC，±15kV ESD 保护、过流保护隔离电压：1500V通讯协议：Modbus RTU 协议波特率：1.2k，2.4k，4.8k，9.6k，19.2k，38.4k，57.6k，115.2k通讯数据格式：1个起始位，8个数据位，无、奇或偶校验，1个或2个停止位1.3 外形及尺寸外壳材料：ABS工程塑料尺寸大小：145mm(长) * 90mm(宽) * 40mm(高)安装方式：标准DIN35导轨安装和螺钉安装模块外形如图1.2所示，安装尺寸如图1.3所示。
SM1900M 4-20mA 防护型温度采集模块说明书
SM1900M4-20mA 防护型温度采集模块说明书概述SM1900M温度数据采集模块,配合美国进口传感器,实现低成本温度状态在线监测的实用型专业模块。
本模块可应用于(1)SMT行业温度数据监控 (2) 电子设备厂温度数据监控(3) 冷藏库温度监测(4) 仓库温度监测 (5) 药厂GMP监测系统(6) 环境温度监控(7) 电信机房温监控 (8) 其它需要监测温度的各种场合等。
为便于工程组网及工业应用，本模块采用工业广泛使用的MODBUS-RTU通讯协议，支持二次开发。
用户只需根据我们的通讯协议即可使用任何串口通讯软件实现模块数据的查询和设置。
技术参数产品特色1. 基于工业通用的MODBUS-RTU协议，方便接入各种工控系统2. 高精度，免校正：全数字化采集，不会因距离问题采集信号不准确3. 长距离采集，传感器与模块之间的距离最长达500米4. 可根据自己的需求选择不同精度的S10系列传感器5. 赠送二次开发测试软件接口说明1.4-20mA接口2.接口其引脚定义如下:1脚-DC6-24V 电源正2脚-DC6-24V电源负3脚温度信号线3.传感器接口（仅针对传感器外置模块）本模块支持SLST1系列或SS10系列温度电流值与温度的计算公式温度与电流计算测量电流I、量程A及温度值的关系:V= A*(I-4) /(20-4)如果当前测量的电流值为8mA,我们量程为50，那此时算出当前温度值为： V=50*(8-4)/(20-4)=12.5,即温度值为12.5℃。
随机清单订货须知外形尺寸上海搜博实业有限公司电话：************中文网址： 英文网址： 地址：上海市中山北路198号19楼。
8路PT100温度模块8路4-20ma电流采集
六、接线图说明 1、版面示意图
2、接口说明 2.1 电源接口 PGND :大地 VCC:24V+ GND:24V2.1 RS485 接口 A+ :接 RS485 的正 B- :接 RS485 的负
485_G:接 485 的地，这根线，短距离通信，可以不接。 2.1 RS232 接口 RS232 接口 2.2 传感器接口 A1,C1,B1 :第 1 路接入。A1,C1,为 PT100 的同一个脚的出线。B1 为另一个脚。 A2,C2,B2 :第 2 路接入。A2,C2,为 PT100 的同一个脚的出线。B2 为另一个脚。 A3,C3,B3 :第 3 路接入。A3,C3,为 PT100 的同一个脚的出线。B3 为另一个脚。 A4,C4,B4 :第一路接入。A4,C4,为 PT100 的同一个脚的出线。B4 为另一个脚。 A5,C5,B5 :第一路接入。A5,C5,为 PT100 的同一个脚的出线。B5 为另一个脚。 A6,C6,B6 :第一路接入。A6,C6,为 PT100 的同一个脚的出线。B6 为另一个脚。 A7,C7,B7 :第一路接入。A7,C7,为 PT100 的同一个脚的出线。B7 为另一个脚。 A8,C8,B8 :第一路接入。A8,C8,为 PT100 的同一个脚的出线。B8 为另一个脚。
2.1 RS232 接口 RS232 接口 2.2 传感器接口 A1,C1,B1 :第 1 路接入。A1：4-20mA 电流输入；C1:为 24V 电源；B1 为 GND。 A2,C2,B2 :第 2 路接入。A2：4-20mA 电流输入；C2:为 24V 电源；B2 为 GND。 A3,C3,B3 :第 3 路接入。A3：4-20mA 电流输入；C3:为 24V 电源；B3 为 GND。 A4,C4,B4 :第一路接入。A4：4-20mA 电流输入；C4:为 24V 电源；B4 为 GND。 A5,C5,B5 :第一路接入。A5：4-20mA 电流输入；C5:为 24V 电源；B5 为 GND。 A6,C6,B6 :第一路接入。A6：4-20mA 电流输入；C6:为 24V 电源；B6 为 GND。 A7,C7,B7 :第一路接入。A7：4-20mA 电流输入；C7:为 24V 电源；B7 为 GND。 A8,C8,B8 :第一路接入。A8：4-20mA 电流输入；C8:为 24V 电源；B8 为 GND。 说明： 如果 4-20mA 变送器为两线制设备， 如有线温度、 有线压力等， 将 C 24V 变送器正极、将变送器负极接入 A 就行。 如果 4-20mA 变送器为两线制设备，如有涡街流量计等，将 C 24V 接变 送器电源、将 4-20mA 输出接入 A 就行。将 B 接变送器地。 2.3 运行指示
4-20mA转485采集模块
模拟量信号 4～20mA
支持协议 厂家自定义简易协议
模拟量路数 8路4-20mA信号输入
电源
输入电压 9～36VDC直流输入
输入电流 300mA
额定功率 小于2W
ห้องสมุดไป่ตู้
工作方式 异步通信，支持点对多点通信，支持两线半双工
数据流向 数据流向自动控制，支持数据双向通信
接口型式
干接点 工业接线端子
RS-485 工业接线端子
接口定义
干接点 IN,GND
RS-485 485+,485-,GND
机械结构
外观尺寸 88mm*33mm*17mm
4～20mA转485采集模块产品特点：
采用工业接线端子，DIN导轨安装方式，适应工业现场使用。
MD-108型号4-20mA转485模块支持9～36VDC电源弹性输入，适用于工业现场多种电源规格。
该数据采集模块采用标准ModbusRTU协议，可以直接接入到基于Modbus通信的系统中使用，无需做大的改动。
采用RS-485总线作为通信线路，支持多个设备并联，可扩展性好，方便灵活配置。
4～20mA转485采集模块技术参数：
工作环境
工作温度 0℃～60℃
存储温度 -20℃～70℃
相对湿度 5％—95％（无凝露）
MD-108型号电流环采集模块通讯参数
波特率 300～115200bps,默认9600bps，其他波特率可定制
产品概述：在工业现场有许多种类的仪器仪表和传感器可以被转换成4～20mA的电流信号。各类变送器、电机保护器和变频器等也都具有4～20mA输出信号，用于远程测控。 4～20mA转485采集模块是一款采集4-20mA电流输入，输出至RS485接口的智能模拟量采集模块，4-20毫安模拟量转485，电流采集模块，4-20毫安电流测量，温度转4-20毫安采集，压力测量转485，温度测量转485，电压采集模块，电流信号测量模块，模拟量采集模块，模拟量采集仪，模拟量输入控制器0-5V电压采集器在工业现场模拟量采集很多是采用4～20mA电流来表示的，比如温度，湿度以及其他一些模拟量。温湿度传感器将采集的温湿度数据转换为4～20mA电流输出至4～20mA采集模块，4-20ma电流环采集模块，模块将采集来的电流信号通过单片机转换为基于厂家自定义简易通信协议的RS-485数据，再通过RS-485总线将数据传输至计算机。采集模块能够同时采集八路4～20毫安电流信号，输入与输出完全隔离，485接口带有光隔离保护。
M-3001-用户手册-基于Modbus的16路4~20mA模拟量输入模块V1.3(1)
采样电路、隔离 RS485 收发电路及 MCU 等部分组成。采用高速 ARM 处理器作为控 制单元，拥有隔离的 RS485 通讯接口，具有 ESD、过压、过流保护功能，避免了 工业现场信号对模块通讯接口的影响，使通讯稳定可靠。
9
AI9
保持寄存器 400010
9
只读 只读
输入寄存器 300011
10
AI10
保持寄存器 400011
10
只读 只读
AI11
输入寄存器 300012
11
只读
9
AI12 AI13 AI14 AI15
M-3001 用户手册 V1.3
保持寄存器 400012
11
输入寄存器 300013
12
保持寄存器 400013
CRC 校验 2 字节
0x0000～0xFFFF
0x80F0
5.2.2 04 号功能码
1）主站请求报文
报文内容
长度
取值范围
示例
从站地址
1 字节
0x01～0x1F
0x01
功能码
1 字节
0x04
0x04
起始地址
2 字节
0x0000～0x001F
0x0000
输入数量
2 字节
0x0001～0x0020
0x0001
图 1.1 原理框图 1.2 主要技术指标 1）系统参数 供电电压：5～40VDC，电源反接保护 功率消耗：0.5W
1
工作温度：-10℃～60℃ 存储温度：-40℃～85℃ 相对湿度：5%～95%不结露
M-3001 用户手册 V1.3
Walchem Webmaster 4-20ma输入电路图指南说明书
Walchem Webmaster 4-20ma Input Wiring Guide Walchem Corporation, Holliston, MA CJ 6/14/071. The (-) Minus terminal is the signal input. The 4-20ma signal goes here.2. The (+) Plus terminal is a +24vdc power supply for the transmitters.3. The GND terminal is the return for completing the circuits, both signal and power.4. The +24 terminal at the top, middle of the board is the same supply as the (+) Plus terminal.A. Two-Wire Loop-Powered TransmitterInput 1 -Input 1 +Input 2 -Input 2 +Notes -Input 3 -The - Signal wire is the actual 4-20ma signal andInput 3 +is also the GND return wire to complete the circuit.Input 4 -Input - is internally connected to GND via 25 ohm resistor Input 4 +Input 1 -Input 1 +Input 2 -Input 2 +Input 3 -Input 3 +Input 4 -Input 4 +C. Three-Wire TransmitterNotes -The Red and Black wires are the 4-20ma signal.Input 1 -The Yellow and Black wires are the +24vdcInput 1 +power supply wires.Input 2 -Input 2 +Input 3 -Input 3 +Input 4 -Input 4 +D. Four-Wire TransmitterNotes -The Red and Black wires are the 4-20ma signal.Input 1 -The Yellow and Green wires are the +24vdcInput 1 +power supply wires.Input 2 -Input 2 +Input 3 -Input 3 +Input 4 -Input 4 +E. Non-Isolated Two-Wire Externally-Powered TransmitterNotes -The analog inputs share their negative terminals.Input 1 -They are all isolated from earth ground but not isolated Input 1 +from each other.Input 2 -One non-isolated device may be connected without Input 2 +problems.Input 3 -If more than one non-isolated transmitter is connected Input 3 +they must be installed with an isolator.Input 4 -Input 4 +F. Non-Isolated Four-Wire Externally-Powered TransmitterNotes -The analog inputs share their negative terminals.Input 1 -They are all isolated from earth ground but not isolated Input 1 +from each other.Input 2 -One non-isolated device may be connected without Input 2 +problems.Input 3 -If more than one non-isolated transmitter is connected Input 3 +they must be installed with an isolator.Input 4 -Input 4 +ADDING AN ISOLATED RECEIVER TO THE LOOP (PLC, Chart Recorder, etc.)The WebMaster GND must always be at the bottom of the loopMaximum total loop resistance 1000 ohmsA. Two-Wire Loop-Powered TransmitterInput 1 -Input 1 +Input 2 -Input 2 +Notes -Input 3 -The - Signal wire is the actual 4-20ma signal andInput 3 +is also the GND return wire to complete the circuit.Input 4 -Input - is internally connected to GND via 25 ohm resistor Input 4 +。
Modbus模拟信号采集模块详细说明
8通道Modbus模拟信号采集模块使用说明型号：SG-AD-Modbus-8ISG-AD-Modbus-8VSG-AD-Modbus-4I4V第一节功能三格电子的采集4-20mA/0-10V传感器信号，并通过485接口远传，数据格式为Modbus RTU/Modbus ASCII。
接口具备完善保护电路，处理器带看门狗电路，保障了产品稳定运行。
（产品兼容研华 ADAM-4017P。
）第二节技术参数第三节选型与出厂设置选型如下：默认配置如下：第四节接线方法以及指示灯说明GND VCC GND GNDNC NC VCC CH8 CH7 CH6 CH5 CH4 CH3 CH2 CH1数据输出端口模拟输入端口数据通信端口，RS485-A是RS485+，RS485-B是RS485-，NC是不用。
模拟信号输入端假如是8通道电流型则CH1-CH8为输入电流通道，8通道电压型则CH1-CH8为输入电压通道，4通道电流4通道电压型则CH1-CH4为电压输入通道，CH5-CH8为电流输入通道。
Power是电源灯，Modbus是485通信指示灯，闪烁代表有数据通信第五节测试软件说明第六节Modbus通信协议说明每个通道采集的电压或电流值以浮点类型保存，两个modubs寄存器存储一个通道的浮点型数据。
例如0x0000地址存储通道1浮点数据的高16位，0x0001存储通道1浮点数据的第16位。
地址和通道数据映射如下表。
假如通道的电流大小为4.9mA则上传数据就是4.9，电压大小为5.8V则上传数据就是5.8..附：计算机端通信函数与Modbus数据处理函数:。
KLM-4514电流采集模块
图 2-2 外形尺寸图
11
R KLM-4000 Series ColliHigh
POW Rx
Tx Com.:RS-232/485 Temp:-10°C~60°C Hum:5%RH~95%RH
22
安装孔
2.3 端子定义及接线 2.3.1 供电及通讯端子接线
图 2-3 安装示意图
Pow+，Pow-表示供电正和供电负；485+、485-是 485 通讯方式时的正负端；TX、RX、GND 表示 232 通讯方式中的
2.3.3 传感器接线方式 ·关于二线制电流型传感器的接线说明
给传感器供电电源
传感器
+24V
供电
信号输出
GND
采集模块 IN1A GNDA
·关于三线制电压型传感器的接线说明
给传感器供电电源
传感器
+24V GND
供电 信号输出 GND
采集模块
Vin1+ GND
·关于三线制电流型传感器的接线说明
给传感器供电电源 +24V
6:NC
7:NC
8:NC
9:NC
2.3.2 输入端子定义
GND GNDA IN4A IN3A IN2A IN1A PO+A GNDB IN4B IN3B IN2B IN1B PO+B
1
PO+D IN1D IN2D IN3D IN4D GNDD PO+C IN1C IN2C IN3C IN4C GNDC GND
加 0x30,形成 2 字节的协议地址。 6、延迟：命令的回答延迟不大于 200MS，保证高效率的数据传送。 7、各设备的版本号及分类： 编 号：给出昆仑海岸设备编号顺序，可以根据编号，确认设备的分类类型。 型 号：给出具体设备类型。 时 间：为设备的生产时间，格式为 20020617 版本信息：即版本号，该信息可以通过设备版本查询指令获取。
2_8路模拟量采集模块使用说明书2020
8路模拟量采集模块使用说明书一、产品概述●8路单端模拟量输入4-20mA（支持0-20mA，最高可支持30mA，支持断线查询）●485，MODBUS RTU标准通讯，可与组态软件、PLC、工业触控屏等进行通讯●通讯电路隔离，防雷●可广泛用于工业现场设备的信号采集与控制●一年质保，终身保修二、主要参数模拟量输入通道8路单端模拟量输入类型直流型4-20mA模拟量输入精度±0.02mA工作温度范围-20～70℃外部供电电源24V隔离保护3000VDC安装方式标准DIN导轨安装或螺丝安装三、接线说明四、通讯说明1.通讯参数说明（出厂值）：9600，N，8，12.模拟量采集信号采集命令发送010*********crc16（HEX 发送）本模块支持标准：modbus RTU读值功能码：0x3,0x4；写支持功能码：0x6，0x1024V 外部电源输入正极0V 外部电源输入负极A RS485A+B RS485B-PE RS485信号接地端（接大地防雷）RST 恢复出厂设置正端（RST和GND之间短接3秒即可恢复出厂值）GND 恢复出厂设置负端GND 信号地，1-8路模拟量输入负端IN1+第1路模拟量输入正端IN2+第2路模拟量输入正端IN3+第3路模拟量输入正端IN4+第4路模拟量输入正端IN5+第5路模拟量输入正端IN6+第6路模拟量输入正端IN7+第7路模拟量输入正端IN8+第8路模拟量输入正端GND信号地，1-8路模拟量输入负端参数说明9600波特率N(无校验)校验位8数据位1停止位五、地址分布：地址功能0-7（8路）4-20mA对应值（0-10000）8电源电压9内部参考源（可忽略）10-170-20mA对应值（0-20000）18断线标志位（bit0对应第一路）（bit1对应第二路）..*如果bit—on则为断线19-49备用50-578路ad值校准，初始值10000，如果检测值58校准电源电压59备用60通讯站号61波特率62奇偶校验选择63停止位选择波特率代码表2数值波特率0480019600219200338400校验位代码表3数值0默认0无校验1奇校验2欧校验停止位数值0默认01bit12bit。
4到20mA模拟输出详解
4~20mA模拟输出（电流环）应用笔记bpesun@前言4-20mA.DC(1-5V.DC)信号制是国际电工委员会(IEC):过程控制系统用模拟信号标准。
在工业现场，如果采集的信号经调理后是电压信号并且进行长线传输，会产生以下问题：第一，由于传输的信号是电压信号，传输线会很容易就受到噪声的干扰；第二，传输线的分布电阻会产生电压降；第三，在现场如何提供仪表放大器的工作电压也是个问题。
为了解决上述问题和避开相关噪声的影响，工业现场大量采用电流来传输信号。
采用电流信号的原因是不容易受干扰。
并且电流源内阻无穷大，导线电阻串联在回路中不影响精度，在普通双绞线上可以传输数百米。
上限取20mA是因为防爆的要求：20mA的电流通断引起的火花能量不足以引燃瓦斯，而低于4mA高于20mA的信号用于各种故障的报警下限。
只所以没有取0mA的原因是为了能检测断线：正常工作时不会低于4mA，当传输线因故障断路，环路电流降为0。
4～20mA电流环有两种类型：二线制和三线制。
当监控系统需要通过长线驱动现场的驱动器件如阀门等时，一般采用三线制变送器，这里电流输出模块位于监控的系统端，由系统直接向电流输出模块供电，供电电源是二根电流传输线以外的第三根线。
二线系统是电流输出模块和传感器位于现场端，由于现场供电困难，一般是接收端利用4～20mA的电流环线缆向远端的电流输出模块供电，通过4～20mA来反映信号的大小。
4～20mA产品的典型应用是传感和测量应用。
在工业现场有许多种类的传感器可以被转换成4～20mA的电流信号。
变送器的概念是将非标准电信号转换为标准电信号（0/4~20mA DC,1~5V DC,0~10V DC）的仪器。
传感器是能够受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置的总称,通常由敏感元件和转换元件组成。
当传感器的输出为规定的标准信号时，则称为变送器。
们讨论的两线制、三线制、四线制，是指各种输出为模拟直流电流信号的变送器。
8路数据采集模块说明书
一.功能
采集4-20mA模拟量
采集开关量
输出开关量
作为数据集中器（主机）
二.内置看门狗
在模块受到强烈电磁干扰时，内置看门狗可以自动复位DATA-8100模块，使其恢复正常工作模式，减少用户的维护工作量。
三.远程配置工作模式
用户在后台主机远程配置模块的工作模式和设定全部工作参数。
降低用户的运行和维护费用。
四.软件精度校正
用户可以在后台主机远程对测量数据进行精度校正。
五.电源供给
DATA-8100模块使用直流10-30V电源，推荐使用直流24V电源，内置反极性保护电路。
六.通信接口
第一路串行接口用于连接上位机。
可选RS232或RS485类型。
第二路串行接口用于连接子模块。
可选RS232或RS485类型。
数据格式：1位起始位，8位数据位，1位停止位，无校验位。
波特率：300，600，1200，2400，4800，9600，19200（BIT/S）。
七.通信协议：
标准MODBUS协议。
PSBUS协议（本公司对标准MODBUS协议的扩展）
PSSMS协议（与本公司GPRS/SMS数据传输器连接，提供手机短消息查询，报警功能）
八.安装
DATA-8100模块提供DIN导轨（燕尾形导轨）安装方式，易于安装、更换和维护。
也可以用螺丝钉安装在面板上。
使用环境：-20—70℃，无腐蚀性气体，无液体喷溅，无金属粉尘，无强烈震动，无强烈电磁干扰。
九.应用
--远程数据采集，仪表数据转换，过程监视，抄表。
--可以配置为数据集中器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4-20MA采集模块使用说明
一.概述
8通道模拟量热电偶信号混合型采集模块,采用最新技术和进口原装芯片.具有精度高,性能稳定,抗干扰强，隔离，高速经济的特点,能在恶劣环境下运行. RS485接口,支持Modbus RTU ,DECON标准协议,停止位和波特率随意设置，是PLC控制系统扩展热电偶采集的最佳选择.可以直接连接PLC、DCS 以及国内外各种组态软件（亚控组态力控组态MCGS等等）。
二.技术指标
型号：TDAM7018 通道数： 8通道
信号类型：K，J，E，R，S，N,T,B,钨铼（2000多度）等型热电偶,通过软件设置各通讯输入类型
电流采集范围:±20mA, 0-20 mA, 4-20Ma
电压采集范围:±1000mV或±10V ±5V,±100mV,±500mV, ±1V
精度：0.1级 分辩率: 24位 扫描周期：100ms
采样频率：AD采样频率每通道1000次/秒，数据刷新3次/秒
通讯接口：RS485接口.光电隔离，ESD保护.
标准协议：MODBUS-RTU DECON协议
工作电源：9-36VDC 功耗: 1.0W
冷端补偿误差： <±1℃. 环境温度：温度-20～70℃
相对湿度:≤85% RH 无凝结 通讯距离：1200米，可加中继延长
安装方式：DIN35mm标准导轨卡装或螺钉固定.
产品外观尺寸：100*70*26MM 含端子尺寸:120*70*26MM
三．功能和特点
z8路差分输入:提供高过压保护和传感器断线检测功能；抗干扰强隔离，高速经济,使用范围广.
z采样频率： AD采样频率每通道1000次/秒，数据刷新3次/秒
z通讯接口： RS485接口. 隔离电压： 3000 VDC.
z RS485通信： 光电隔离，ESD保护.通信部分电源隔离，信号采用高速光耦光电隔离，使通信更稳定可过压过流保护，TVS管保护，全方位保护通信芯片！
z标准协议： 支持DCON和Modbus RTU协议，停止位和波特率随意设置，是PLC控制系统扩展模拟量或热电偶采集的最佳选择.
z业界独创1： 采用PT1000作为冷端补偿，冷端补偿温度精度更高，性能更稳定,模块内置测温元件，自动完成热电偶冷端温度补偿;
z业界独创2: 唯一能采2000多度的钨铼型热电偶
z热电偶输入过压保护：±220V. 输入阻抗： 20兆欧姆.
z电源输入端: 具有直流滤波器功能，抗干扰能力强，适用于恶劣环境下运行.
z50Hz与60Hz工频干扰抑制：CMR>120dB NMR>80dB.
z接线端子: 插拔式端子;
z软 件: 随货免费配送设置软件,功能更强大，一键搜索，再也不需烦琐的硬件跳线来实现 参数设置.
z安 装: 35mm卡槽安装，装卸更灵活.并可垫起来安装(如下图)
四.应用领域
SMT行业温度数据监测 电子设备厂温度数据监测
电子产品的温度数据监测 冷藏库温度监测
仓库温度监测 药厂GMP监测系统
环境监测 电信机房监测
过程温度监测 啤酒生产
空调监测 石油仪器设备
机房环境监测工程 库房环境监测工程
塑料机械设备数据监测 高校等做实验
菜棚/养殖棚的温湿度监测….
五. 所需配件：
z转换器:RS232转485(有源/无源/USB转)z开关电源24V/2A 3A z传感器 z电脑。
