城市燃气输配-总复习汇总
燃气输配总复习资料2
燃气输配总复习资料2《城市燃气输配》综合复习资料一、填空题1、燃烧速度指数（燃烧势）反映了燃气燃烧火焰所产生离焰、黄焰、回火和不完全燃烧的倾向性，是一项反映燃具燃烧___________的综合指标，能更全面地判断燃气的燃烧特性。
2、调压器按照用途或使用对象分类可分为：_______、_________和_________。
3、液化石油气有两个来源，分别是油气田和_______，液化石油气的主要成分是_____。
4、按燃气的起源或其生产方式进行分类，大体上把燃气划分为_______和___________两大类。
________和________则由于气源和输配方式的特殊性，习惯上各另列一类。
5、我国城市燃气的分类指标是国际上广泛采用的___________和____________。
6、某小区面积151.8公顷，人口密度600人/公顷，气化率为90%，每人每年的耗气量123.9 Nm3/人.年，则该小区居民年耗气量为____________Nm3/年。
7、区域调压站的最佳作用半径600 m，居民人口密度600人/公顷，每人每小时的计算流量0.06Nm3/人.h，则调压站的最佳负荷为____________Nm3/h。
8、某低压燃气管道的途泄流量为50m3/h，转输流量为80 m3/h，则该管线计算流量为m3/h。
9、9、调压站的作用半径是指从调压站到平均直线距离。
10、某多层住宅，燃气室内立管终端标高17m，引入管始端标高-0.6m，燃气密度0.71kg/Nm3，产生的附加压头为________。
11、某管网系统有m个节点，则独立的节点流量平衡方程共有个。
12、已知流入某节点的所有管段的途泄流量120 Nm3/h，流出该节点的所有管段的途泄流量150 Nm3/h，该节点存在集中负荷200 Nm3/h，则该节点的节点流量Nm3/h。
13、燃气管道的投资费用取决于和。
14、月不均匀系数用来表示，其计算式为，影响居民生活及公共建筑用气月不均匀性的主要因素是。
整理.燃气输配.重点
4. 露点
饱和蒸气经冷却或加压，立即处于过饱和状态，当遇到接触面或凝结核便液化成露，这 时的温度称为露点。 在饱和蒸气压下的物质所处的温度即它的露点， 而且也是其液体在同一压力下的沸 点。 液化石油气掺混空气前后露点的比较： 要降低混合气的露点，可在其中掺入露点低的组分，如液化石油气掺混空气。 露点随混合气体压力和组分变化；混合气压力增加，露点升高。 输送气态碳氢化合物时，必须使输送温度高于其露点温度。
管段上所接的大型用户为集中流量， 也可转化为节点流量。 根据集中流量离该管段两端 节点的距离，近似地按按比例分配于两端节点上。
9. 零点
零点是环网最末管段的终点，是除源点外管网中已知压力值的节点。
10.管网压降利用系数
实际压力降与最大设计压力降的比值。
Alta Società
3
燃气输配重点
本资料贡献者：付鸿翔、乔琢珂、闫淑华
5. 小时高峰系数
小时不均匀系数 Kh = 该日某小时用气量 ／ 该日平均小时用气量；
max 小时不均匀系数的最大值 K h 称为该日的小时高峰系数。
6. 同时工作系数
同时工作系数 K0 ：所有燃具在同一时间工作的概率。 其值与用户的生活规律、燃气用具的类型、数量等因素密切相关。 用户数越多，同时工作系数越小。
17.简述燃气供需平衡的方法。
1. 改变气源的生产能力和设置机动气源 a) 采用此法必须考虑气源运转、停止的难易程度，气源生产负荷变化的可能性和 变化幅度以及供气的经济性和安全可靠性。 b) 干馏煤气（焦炉煤气）的产量不易变更，不能改变其生产能力，也不能作为机 动气源；油制气、发生炉煤气、液化石油气、可以改变其生产能力，作为机动 气源；天然气气源在离城市不远时，可调节供气量。
燃气输配总复习题
燃气输配总复习题在大多数情况下，设计城镇燃气管道时燃气流动的不稳定性可不予考虑摩擦阻力λ是反映管内燃气流动摩擦阻力的一个无因次系数水力计算任务：①根据流量和压力损失确定管径（设计、计算）②校核计算（d→Q，△p）转输流量：从输气管始端到末端的流量途池流量：由管段起点进入的燃气在途中全部供给各个用户的流量变负荷管段的计算流量：找出一个假象不变的流量Q，使产生的管段压力降与实际压力降相等，这个不变的流量Q称为变负荷管段的计算流量途池流量计算步骤：①将供气范围划分为若干小区②分别计算各小区的燃气流量③计算各管段单位长度途池流量枝状管网水力计算特点：①管段数和节点数的关系均符合N=m-1②从气源至个点只有一个固定流向③流量的分配方案也是唯一的，，任一管段的流量等于该管段以后所有节点流量之和④枝状官网变更某一管段的直径时，不影响管段的流量分配，只导致管道终点压力的改变⑤枝状管网水力计算各管段只有直径和压力两个未知数枝状管网水力计算特点①管段数N节点数n 和环数满足N=m+n-1②任一节点均可由两向或多向供气，可以有不同的流量分配方案③环状管网中变更某一管段的直径时，就会引起所有管段流量的重新分配④环状管网水利计算中各个管段有三个未知量直径压力降和流量用户燃具前的压力：工作状态下，燃气到达燃具前所具有的剩余压力城镇管网与用户的连接①通过用户调压器与燃具连接②用户直接与低压管网连接为满足燃具燃烧的稳定性和良好的运行工况，应控制燃具前的压力波动范围计算工况：指管道系统的流量满足最大负荷，燃具前的压力为额定压力，燃具的流量为额定流量是的工况计算压力降：在最大负荷下，管网起点调压出口到达最远端，用于燃具前的压力用户处的压力及波动范围取决于三个因素①计算压力降的大小和压降利用程度②系统负荷的变化情况③调压器出口压力调节方法与用户直接相连的低压燃气管网计算压力降取决于两个因素①取决于燃具的额定压力Pn，增大Pn就可以增大管网计算压力降②与燃具的压力降波动范围有关，增大压力波动范围，就可以增大计算压力降钢管1．分类普通无缝钢管焊接钢管（有缝焊接、螺旋焊接）2．优缺点：优点：具有承载应力大、可塑性好、便于焊接。
城市燃气复习资料
《城市燃气输配》复习资料一、填空题1.调压器按照用途分类可分为：、和。
2.按燃气的起源或其生产方式进行分类，大体上把燃气划分为和两大类。
和则由于气源和输配方式的特殊性，习惯上各另列一类。
3. 区域调压站的最佳作用半径600 m，居民人口密度600人/公顷，每人每小时的计算流量0.06Nm3/人.h,则调压站的最佳负荷为______ 。
4. 月不均匀系数用来表示 _____________ ，其计算式为________ ，影响居民生活及公共建筑用气月不均匀性的主要因素是______ 。
5. 城市燃气管网系统按照管网压力级制的不同组合形式分类，可分为、、______________及_________ 四种。
6. 已知天然气中各组分的容积成分，_______________________________________ 其中甲烷80%,乙烷16%，氮气4%,则天然气的相对密度为_____________________________________________________ 。
（注：甲烷密度0.7174kg/Nm3，乙烷密度 1.3553 kg/Nm3，氮气密度1.2504 kg/Nm3，空气密度 1.293 kg/Nm3）7. __________________________________________ 在城市年用气量计算中，未预见量包括____________ 和两部分，一般可按总用气量的_________________________ %计算。
8. 城市燃气按燃烧特性进行分类时，国际上广泛采用的分类指标是______ 和______ ，其中___________ 可作为燃具相对热负荷的一个度量， _____ 是一项反映燃具燃烧稳定状况的综合指标。
二、判断题1. 城市燃气应具有可以察觉的臭味，无臭味或臭味不足的燃气应加臭，有毒燃气中臭剂的最小量应符合下列规定：泄漏到空气中，浓度达到爆炸下限的20%时，应能察觉。

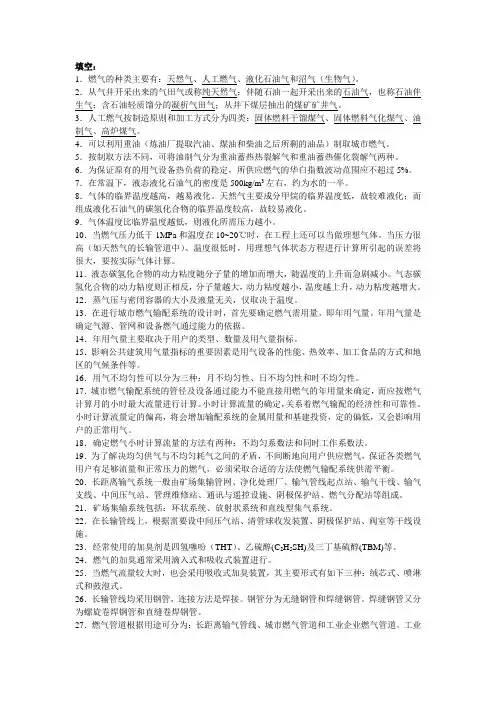

燃气输配复习资料
填空：1．燃气的种类主要有：天然气、人工燃气、液化石油气和沼气（生物气）。
2．从气井开采出来的气田气或称纯天然气；伴随石油一起开采出来的石油气，也称石油伴生气；含石油轻质馏分的凝析气田气；从井下煤层抽出的煤矿矿井气。
3．人工燃气按制造原则和加工方式分为四类：固体燃料干馏煤气、固体燃料气化煤气、油制气、高炉煤气。
4．可以利用重油（炼油厂提取汽油、煤油和柴油之后所剩的油品）制取城市燃气。
5．按制取方法不同，可将油制气分为重油蓄热热裂解气和重油蓄热催化裂解气两种。
6．为保证原有的用气设备热负荷的稳定，所供应燃气的华白指数波动范围应不超过5%。
7．在常温下，液态液化石油气的密度是500kg/m3左右，约为水的一半。
8．气体的临界温度越高，越易液化。
天然气主要成分甲烷的临界温度低，故较难液化；而组成液化石油气的碳氢化合物的临界温度较高，故较易液化。
9．气体温度比临界温度越低，则液化所需压力越小。
10．当燃气压力低于1MPa和温度在10~20℃时，在工程上还可以当做理想气体。
当压力很高（如天然气的长输管道中）、温度很低时，用理想气体状态方程进行计算所引起的误差将很大，要按实际气体计算。
11．液态碳氢化合物的动力粘度随分子量的增加而增大，随温度的上升而急剧减小。
气态碳氢化合物的动力粘度则正相反，分子量越大，动力粘度越小，温度越上升，动力粘度越增大。
12．蒸气压与密闭容器的大小及液量无关，仅取决于温度。
13．在进行城市燃气输配系统的设计时，首先要确定燃气需用量，即年用气量。
年用气量是确定气源、管网和设备燃气通过能力的依据。
14．年用气量主要取决于用户的类型、数量及用气量指标。
15．影响公共建筑用气量指标的重要因素是用气设备的性能、热效率、加工食品的方式和地区的气候条件等。
16．用气不均匀性可以分为三种：月不均匀性、日不均匀性和时不均匀性。
17．城市燃气输配系统的管径及设备通过能力不能直接用燃气的年用量来确定，而应按燃气计算月的小时最大流量进行计算。
城市燃气输配复习题.docx
《城市燃气输配》总复习资料一、填空题1、燃烧速度指数（燃烧势）反映了燃气燃烧火焰所产生离焰、黄焰、冋火和不完全燃烧的倾向性，是一项反映燃具燃烧___________ 的综合指标，能更全而地判断燃气的燃烧特性。
2、调压器按照川途或使用对象分类可分为：________ 、________ 和_________ o3、液化石油气有两个來源，分别是油气田和 _______ ,液化石油气的主要成分是_____ O4、按燃气的起源或其生产方式进行分类，人休上把燃气划分为______ 和 __________ 两大类。
________ 和 _______ 则rti于气源和输配方式的特殊性，习惯上各另列一类。
5、我国城市燃气的分类指标是国际上广泛采用的____________ 和6、某小区面积151. 8公顷，人口密度600人/公顷，气化率为90%, 每人每年的耗气量123. 9 Nnt7人•年，则该小区居民年耗气量为Nm3/年。
7、区域调压站的最佳作用半径600 m,居民人口密度600人/公顷，每人每小时的计算流量0. 06Nm3/人・h,则调压站的最佳负荷为______________ Nm3/ho8、某低压燃气管道的途泄流量为50m7h,转输流量为80 m7h,则该管线计算流量为___________ m7ho9、某多层住宅，燃气室内立管终端标高17m,引入管始端标高-0. 6m,燃气密度0. 71kg/Nm3,产生的附加压头为 _________ o10、己知流入某节点的所有管段的途泄流量120 Nm7h,流出该节点的所有管段的途泄流量150 Nm7h,该节点存在集中负荷200 Nm：7h,贝lj该节点的节点流量____________ Nm7h o11、月不均匀系数用來表示______ ,其计算式为__________ ,影响居民生活及公共建筑用气月不均匀性的主要因素是__________ O12、城市燃气管网系统按照管网压力级制的不同组合形式分类，可分为_______ 、____ 、______ 、及_______ 四种。
燃气输配总复习资料知识交流
《城市燃气输配》综合复习资料一、填空题1、燃烧速度指数（燃烧势）反映了燃气燃烧火焰所产生离焰、黄焰、回火和不完全燃烧的倾向性，是一项反映燃具燃烧___________的综合指标，能更全面地判断燃气的燃烧特性。
2、调压器按照用途或使用对象分类可分为：_______、_________和_________。
3、液化石油气有两个来源，分别是油气田和_______，液化石油气的主要成分是_____。
4、按燃气的起源或其生产方式进行分类，大体上把燃气划分为_______和___________两大类。
________和________则由于气源和输配方式的特殊性，习惯上各另列一类。
5、我国城市燃气的分类指标是国际上广泛采用的___________和____________。
6、某小区面积151.8公顷，人口密度600人/公顷，气化率为90%，每人每年的耗气量123.9 Nm3/人.年，则该小区居民年耗气量为____________Nm3/年。
7、区域调压站的最佳作用半径600 m，居民人口密度600人/公顷，每人每小时的计算流量0.06Nm3/人.h，则调压站的最佳负荷为____________Nm3/h。
8、某低压燃气管道的途泄流量为50m3/h，转输流量为80 m3/h，则该管线计算流量为m3/h。
9、9、调压站的作用半径是指从调压站到平均直线距离。
10、某多层住宅，燃气室内立管终端标高17m，引入管始端标高-0.6m，燃气密度0.71kg/Nm3，产生的附加压头为________。
11、某管网系统有m个节点，则独立的节点流量平衡方程共有个。
12、已知流入某节点的所有管段的途泄流量120 Nm3/h，流出该节点的所有管段的途泄流量150 Nm3/h，该节点存在集中负荷200 Nm3/h，则该节点的节点流量Nm3/h。
13、燃气管道的投资费用取决于和。
14、月不均匀系数用来表示，其计算式为，影响居民生活及公共建筑用气月不均匀性的主要因素是。
燃气输配总复习资料
燃气输配总复习资料一、引言燃气输配是指将天然气从生产地输送到用户终端的过程，涉及到管道输送、调压调储、配气和用户接入等环节。
本文将对燃气输配的相关知识进行总复习，包括燃气输配的基本概念、输配系统的组成、输配管道的材料与设计、调压调储设备、配气系统以及用户接入等内容。
二、燃气输配的基本概念1. 燃气输配的定义：燃气输配是指将天然气从生产地输送到用户终端的过程，包括管道输送、调压调储、配气和用户接入等环节。
2. 燃气输配的特点：燃气输配具有高压输送、长距离输送、多品种输送、多用户接入等特点。
三、输配系统的组成1. 输配系统的基本组成：输配系统由输气站、调压调储站、配气站、管道网和用户接入组成。
2. 输配系统的功能：输配系统的主要功能是将天然气从生产地输送到用户终端，满足用户的燃气需求。
四、输配管道的材料与设计1. 输配管道的材料：常用的输配管道材料包括钢管、聚乙烯管和玻璃钢管等，根据具体的输配要求选择合适的材料。
2. 输配管道的设计原则：输配管道的设计应考虑输送能力、安全性、经济性和可靠性等因素，合理确定管道的直径、壁厚和敷设方式。
五、调压调储设备1. 调压调储设备的作用：调压调储设备用于将输送过来的高压天然气调整为适合用户使用的低压天然气，并进行储气，以满足用户的需求。
2. 常见的调压调储设备：常见的调压调储设备包括调压器、储气罐和调压调储站等。
六、配气系统1. 配气系统的作用：配气系统用于将调压调储站产生的低压天然气按照用户需求进行分配，保证用户能够正常使用燃气。
2. 配气系统的组成：配气系统由主配管道、支配管道、用户管道和用户表具等组成。
七、用户接入1. 用户接入的方式：用户接入燃气系统可以通过直接接入、间接接入和中间接入等方式进行。
2. 用户接入的步骤：用户接入燃气系统需要进行申请、设计、施工和验收等步骤，确保用户接入的安全和合规性。
八、总结燃气输配是将天然气从生产地输送到用户终端的过程，涉及到管道输送、调压调储、配气和用户接入等环节。
城市燃气复习资料
《城市燃气输配》复习资料一、填空题1.调压器依据用途分类可分为：、和。
2.按燃气的发源或其生产方式进行分类，大概上把燃气区分为和两大类。
和则因为气源和输配方式的特殊性，习惯上各另列一类。
3.地区调压站的最正确作用半径600m ，居民人口密度600 人 / 公顷，每人每小时的计算流量人.h，则调压站的最正确负荷为。
4.月不均匀系数用来表示，其计算式为，影响居民生活及公共建筑用气月不均匀性的主要要素是。
5.城市燃气管网系统依据管网压力级制的不一样组合形式分类，可分为、、6.已知天然气中各组分的容积成分，此中甲烷80%，乙烷 16%，氮气______及四种。
4%，则天然气的相对密度为。
（注：甲烷密度Nm3 ，乙烷密度Nm3 ，氮气密度Nm3 ，空气密度Nm3 ）7.在城市年用肚量计算中，未预示量包含和两部分，一般可按总用肚量的%计算。
8.城市燃气按焚烧特征进行分类时，国际上宽泛采纳的分类指标是和，此中可作为燃具相对热负荷的一个胸怀，是一项反应燃具焚烧稳固状况的综合指标。
二、判断题1.城市燃气应拥有能够觉察的臭味，无臭味或臭味不足的燃气应加臭，有毒燃气中臭剂的最小量应切合以下规定：泄露到空气中，浓度达到爆炸下限的20％时，应能觉察。
（）2..枝状管网中更改某一管段的管径时，不影响管段的流量分派，只致使管道节点压力的改变。
（）3.不均匀系数法合用于求解室内和庭院燃气管道的计算流量。
（）4.“附带投资归还年限法”合用于城市配气管网许多方案的技术经济比较。
（）5、在单向供气的燃气管道上，放散管应安装在阀门以后。
（）26、运动方程中项称为惯性项，反应了气体流动的不稳固性；x项称为对流项，反响流体位置改变惹起的动量改变。
（）7、对某燃气输配系统，方案一总投资花费60 万，年运转花费花费 20 万；标准归还年限 6 年，则方案二更经济。
（）30 万；方案二总投资花费90 万，年运转8、当管网的起点压力为定值时，燃具前的最大压力出此刻管网负荷最大的状况下。
燃气输配考前复习重点
燃气考前重点注:一下内容不是全部要考的内容，但肯定是很重要的（会考的），希望大家重点看看，并记忆。
当然其他内容也要看看。
1加臭问题（简答或者论述题）1.城市燃气加臭（必要性、加臭剂要求、加臭量）（1）加臭的必要性城市燃气具有一定毒性且易燃易爆，由于管道及设备本身的缺陷或使用不当，容易造成漏气，引起爆炸、着火、中毒。
为了及时发现漏气，必须给燃气加臭。
（2）加臭剂要求：有强烈的刺鼻气味；☐本身及燃烧产物对人体无害，无腐蚀性；☐沸点不高，易挥发；☐其液体和蒸汽不溶于水，不易被土壤吸收；☐价廉来源广；☐一般用的最多的是乙硫醇(C2H5SH)，还有四氢噻吩及三丁基硫醇。
（3）加臭量：☐无毒燃气泄漏到空气中，达到爆炸下限的20%时，应能察觉；☐有毒燃气泄漏到空气中，达到对人体允许的有害浓度时，应能察觉；☐对于以一氧化碳为有毒成分的燃气，空气中一氧化碳含量达到0.002%（体积分数）时，应能察觉。
2燃气的用气的不均匀性描述（简答或者论述）燃气用气不均匀性描述☐用户的用气不均匀性分为三种：月不均匀性、日不均匀性、时不均匀性。
与下列因素有关:A.各类用户用气量在城市总用气量中的比例分配；B.气候条件；C.居民生活水平及生活习惯；D.工业企业的生产班次(二班制还是三班制)；E.生产工艺性质用气设备的工作情况(连续式还是间歇式)。
月、日、时用气不均匀性的表达方法1)月不均匀性的表示方法：月不均匀系数，K1=该月平均日用气量/全年平均日用气量；12个月中平均日用气量最大的月，也即是月不均匀系数值最大的月，称为计算月。
并将月最大不均匀系数k1max称为月高峰系数，一般取1.1～1.3。
2)日不均匀性的表示方法：日不均匀系数，K2=该月中某日用气量/该月平均日用气量；日最大不均匀系数k2max称为该月的日高峰系数，一般取1.05～1.2。
3)小时用气不均匀性的表示方法：小时不均匀系数，K3=该日某小时用气量/该日平均小时用气量；小时不均匀系数的最大值k3max称为该日的小时高峰系数，一般取2.2 ～3.2 。
燃气输配复习总结
2013—2014燃气输配复习总结考试内容：多选题14分/7 ;填空题26分/1 ;简答题30分/5 ;计算题20分/3 ;论述题10第一章城镇燃气的分类及性质第一节：燃气的分类城镇燃气：气源主要是天然气和液化石油气，人工煤气。
燃气的分类：天然气、人工燃气、液化石油气、沼气四类1、天然气1）开采方式分类：气田气、石油伴生气、凝析气田气、煤层气、矿井气。
2）成分分类：干气与湿气、贫气与富气、酸性气体与洁气。
3）性质分类：常规（气田气、石油伴生气、凝析气田气），非常规（煤层气、天然汽水化合物燃冰等。
4）用途：发电一一燃气轮机，燃料电池，天然气化工工业、城市燃气事业（居民及工业），汽车燃料（压缩天然气、液化天然气）。
5）天然气的应用特点：清洁安全，经济高效，易于运输储存，热值高，用途广泛，资源丰富。
2、人工燃气1）干馏煤气：可作为城市气源；2）焦炉煤气：主要作燃料及化工原料；3）气化煤气：煤+水蒸气二煤气（CO+H2）不可单独作为城市气源；4）高炉煤气：炼铁时的副产品；5）油制气：石油加工副产品，可作为城市气源。
6）人工燃气的发展前景：煤制气为主一＞油制气为主一＞天然气为主，原因：污染大，能耗大，成本高；煤的比重越来越小天然气的比重越来越大。
3、液化石油气1）主要成分：丙烷、丁烷，标准状况是气态当压力升高或温度降低呈液态。
2）特点：爆炸危险性，中毒危险性，冻伤危险性，易产生静电，腐蚀性。
3）来源：天然石油气，炼厂石油气。
4）应用特点：易液化，可瓶装供气，投资低，可作为城市气源4、沼气1）来源：有机物质在隔绝空气的条件下，经微生物发酵而得；2）应用特点：富含CH4可作为民用燃气和动力燃气，可发电；第二节燃气的基本性质1、混合气体及混合液体的平均分子量，平均密度和相对密度1）平均分子量（平均摩尔质量）公式：2）平均密度和相对密度注：气体相对密度是指：气体的密度与相同标准状态下的空气密度的比值。
混合液体相对密度指：液体的密度同标准压力下4摄氏度的水的密度比值。
060141城市燃气输配-18
《城市燃气输配》综合复习资料一、填空题1.调压站的作用半径是指从调压站到平均直线距离。
2.按燃气的起源或其生产方式进行分类，大体上把燃气划分为________和___________两大类。
________和________则由于气源和输配方式的特殊性，习惯上各另列一类。
3.某小区面积151.8公顷，人口密度600人/公顷，气化率为90%，每人每年的耗气量123.9 Nm3/人·年，则该小区居民年耗气量为____________Nm3/年。
4.区域调压站的最佳作用半径600 m，居民人口密度600人/公顷，每人每小时的计算流量0.06Nm3/人·h，则调压站的最佳负荷为____________Nm3/h。
5、已知天然气中各组分的容积成分，其中甲烷80%，乙烷16%，氮气4%，则天然气的相对密度为。
（注：甲烷密度0.7174kg/Nm3，乙烷密度1.3553 kg/Nm3，氮气密度1.2504 kg/Nm3，空气密度1.293 kg/Nm3）6、月不均匀系数用来表示，其计算式为，影响居民生活及公共建筑用气月不均匀性的主要因素是。
7、城市燃气门站平面应分区布置，即分为和，其中应布置在年最小频率风向的上风侧。
二、判断题1.用户直接与低压管网相连，当低压管网发生事故时，所有用户的供气量都均匀下降。
（）2.城市燃气应具有可以察觉的臭味，无臭味或臭味不足的燃气应加臭，有毒燃气中臭剂的最小量应符合下列规定：泄漏到空气中，浓度达到爆炸下限的20％时，应能察觉。
（）3.城市燃气分配管道的计算流量可采用同时工作系数法确定。
（）4.地下储气库适合用于平衡日不均匀用气及小时不均匀用气。
（）5.室内和庭院燃气管道的计算流量采用同时工作系数法确定。
（）6.月不均匀系数的计算方法为各月的用气量与全年平均月用气量的比值。
（）7.在城市未改建的老区，由于街道狭窄，人口密集，因此只能敷设中压和低压管道。
（）8.铸铁管的耐腐蚀性优于钢管。
(完整word版)《城市燃气输配》综合复习资料
《城市燃气输配》综合复习资料一、填空题1、燃烧速度指数（燃烧势）反映了燃气燃烧火焰所产生离焰、黄焰、回火和不完全燃烧的倾向性，是一项反映燃具燃烧___________的综合指标，能更全面地判断燃气的燃烧特性。
2、调压器按照用途或使用对象分类可分为：_______、_________和_________。
3、液化石油气有两个来源，分别是油气田和_______，液化石油气的主要成分是_____。
4、按燃气的起源或其生产方式进行分类，大体上把燃气划分为_______和___________两大类。
________和________则由于气源和输配方式的特殊性，习惯上各另列一类。
5、我国城市燃气的分类指标是国际上广泛采用的___________和____________。
6、某小区面积151.8公顷，人口密度600人/公顷，气化率为90%，每人每年的耗气量123.9 Nm3/人.年，则该小区居民年耗气量为____________Nm3/年。
7、区域调压站的最佳作用半径600 m，居民人口密度600人/公顷，每人每小时的计算流量0.06Nm3/人.h，则调压站的最佳负荷为____________Nm3/h。
8、某低压燃气管道的途泄流量为50m3/h，转输流量为80 m3/h，则该管线计算流量为 m3/h。
9、9、调压站的作用半径是指从调压站到平均直线距离。
10、某多层住宅，燃气室内立管终端标高17m，引入管始端标高-0.6m，燃气密度0.71kg/Nm3，产生的附加压头为________。
11、某管网系统有m个节点，则独立的节点流量平衡方程共有个。
12、已知流入某节点的所有管段的途泄流量120 Nm3/h，流出该节点的所有管段的途泄流量150 Nm3/h，该节点存在集中负荷200 Nm3/h，则该节点的节点流量 Nm3/h。
13、燃气管道的投资费用取决于和。
14、月不均匀系数用来表示，其计算式为，影响居民生活及公共建筑用气月不均匀性的主要因素是。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
荷最大的情况下。
24、城市燃气输配系统的管径及设备通过能力直接用燃气的年用
量来确定。
25、室内和庭院燃气管道的计算流量采用同时工作系数法确定。
26、随燃具数增加，同时工作系数减小。
三、不定项选择题
1、燃气输配管道的管材主要使用。
A、钢管B、铸铁管C、PE管D、铅塑复合管
趋工程允许的误差范围的过程。
5、答：
枝状管网的水力计算特点：管段数等于节点数减1；气源至各节
点一个固定流向；送至某一管线的燃气只能由一条管线供气，流量分
配方案唯一；任一管段流量等于该管段以后所有节点流量之和（顺气
流方向），管段流量唯一；改变某一管段管径，不影响管段流量分配，
只导致管道终点压力的改变；各管段有直径与压力降两个未知数。
ABCABCABABCDABABBCDABCABCABCD
四、简答题
1、答：
（1）计算压力降的大小和压降利用程度；
（2）流量的变化情况；
（3）调压器出口压力调节方法。
2、答：
地下储气；低温液态储存；高压管束储气及长输干管末端储气；
用储气罐储气等。储气罐储气采用最多。
3、答：
（1）解决气源供气的均匀性与用户用气不均匀性之间的矛盾；
（2）混合不同组分的燃气，使燃气的性质、成份、热值均匀、稳
定；
（3）储备燃气，当制气装置发生暂时故障时，保证一定程度的供
气；
（4）合理确定储气设施在供气系统的位置，使输配管网的供气
点分布合理，从而改善管网的运行工况，优化输配管网的技术经济指
标。
4、答：
在人工计算中，平差计算是逐次进行流量校正，使环网闭合差渐
5、按照调压器的敏感元件与传动装置的受力元件之间的关系分类，
调压器可分为。
A、直接作用式调压器B、间接作用式调压器
C、区域调压器D、专用调压器
6、调压站的最佳作用半径随的增加而增大。
A、调压站的造价B、低压管网的压力降
C、管道造价系数D、低压管网的密度系数。
7、按照用途城市燃气管道可分为。
A、长距离输气管道B、分配管道
A、地下储气库B、液态储存
C、管道储气D、储气罐储气
四、简答题
1、简述用户燃具前的压力及其波动范围的影响因素。
2、燃气常用的储存方法有哪些？
3、简述储气设施的作用。
4、简述什么是平差计算？
5、简述枝状与环状管网的水力计算特点。
6、简答城市燃气管道采用不同压力级制的必要性。
7、在选择城市燃气管网系统时，主要应考虑哪些因素？
点压力2000Pa，管道起终点高程差为50m（终点高于起点，计算中
考虑附加压头），局部阻力损失按沿程阻力损失的10%计，请计算该
管段的终点压力。
5、已知某城市人口50万，标准状况下燃气低热值取36000KJ/Nm3；
气化率为0.9，居民生活用气定额为2500MJ/（人.年）；公共建筑设施
标准：托儿所：150人/1000人，旅馆：8床位/1000人，其中托儿所的
C、用户引入管D、室内燃气管道
8、在确定高、中压管网末端最小压力时，应保证。
A、区域调压站能正常工作并通过用户在高峰时的用气量
B、与管网相连的中压引射器的正常工作
C、管网的水力可靠性
D、低压用户的燃气压力
9、年用气量主要取决于。
A、用户的类型B、数量
C、用气量指标D、工业与民用供气的比例
10、常见的储气设施有。
油气的主要成分是丙烷和丁烷。
4、按燃气的起源或其生产方式进行分类，大体上把燃气划分为
天然气和人工燃气两大类。液化石油气和生物气则
由于气源和输配方式的特殊性，习惯上各另列一类。
5、我国城市燃气的分类指标是国际上广泛采用的华白指数W和
燃烧势CP。
6、某小区面积151.8公顷，人口密度600人/公顷，气化率为90%，
3
密度为600人/公顷，每人每小时的燃气用量为0.06Nm
，节点⑥上有
集中负荷Qs=100 Nm
3/h，请计算各管段的途泄流量。
图3
4、某219×7的低压燃气钢管，管道长度1000m，输送燃气流
量200 Nm
3/h，燃气密度0.788 kg/Nm3，查燃气管道水力计算图表，
得到该管线单位管长的压力降为0.2Pa/m（图表显示数据），管道起
3/h，流出该节
点的所有管段的途泄流量150 Nm
3/h，该节点存在集中负荷200
Nm3/h，则该节点的节点流量333.5Nm
3/h，则该节点的节点流量333.5Nm
3/h。
13、燃气管道的投资费用取决于管材费用和建设费
用。
14、月不均匀系数用来表示一年内各月用气的不均匀性，其
计算式为该月平均日用气量/全年平均日用气量，影响居民生
《城市燃气输配》综合复习资料
一、填空题
1、燃烧速度指数（燃烧势）反映了燃气燃烧火焰所产生离焰、黄
焰、回火和不完全燃烧的倾向性，是一项反映燃具燃烧稳定状
况的综合指标，能更全面地判断燃气的燃烧特性。
2、调压器按照用途分类可分为：区域调压器、用户调压
器和专用调压器。
3、液化石油气有两个来源，分别是油气田和炼油厂，液化石
8、附加压头是如何产生的？写出其计算公式。
9、简述直接式调压器的工作原理。
10、简述调压站安全装置中监视器装置的工作原理。
11、什么是环状管网的管网平差计算？
五、作图分析题
已知：一周内不同时刻供气量及用气量累计值；按其数据绘制成
曲线，如图1所示。横坐标表示一周内小时数，纵坐标表示一周内不
同时刻供气量及用气量累计值。
月平均周的燃气供需平衡要求确定。
3、枝状管网中变更某一管段的管径时，不影响管段的流量分配，
只导致管道节点压力的改变。
4、不均匀系数法适用于求解室内和庭院燃气管道的计算流量。
5、5、“附加投资偿还年限法”适用于城市配气管网较多方案的技
术经济比较。
6、运动方程中项为惯性项，反映了气体流动的不稳定性，
2
项为对流项。x
于工作调压器的出口压力，正常运行时，备用调压器处于全开状态。
当工作调压器发生故障，出口压力上升到备用调压器的出口压力时，
备用调压器入使用。
9、答：
气源情况：种类及性质、供气量和供应压力、气源的发展或更换
气源的规划；
城市规模、远景规划情况、街区和道路的现状和规划、建筑特点、
每人每年的耗气量123.9 Nm
3/人.年，则该小区居民年耗气量为
1.16×10
7Nm3/年。
7、区域调压站的最佳作用半径600m，居民人口密度600人/公
顷，每人每小时的计算流量0.06Nm
3/人.h，则调压站的最佳负荷
为2592Nm
3/h。
8、某低压燃气管道的途泄流量为50m
3/h，转输流量为80m3/h，
分析：如图所示的一条直线、一条曲线，各自的含义。
作图：根据此数据设计储气罐，则在图上表示出该储气罐所需的
有效储气容积。
B单位：
C3
Nm
D
A
单位：h
图1
六、计算题
1、如图2所示，已知各管段的途泄流量及节点6的集中负荷（单
位：Nm
3/h），请计算各管段的转输流量及计算流量。
图2
2、管线A为与调压站相连的城市燃气分配管道，该管段供气区
消防安全要求。
7、答：
当出口处的用气量增加或进口压力降低时，燃气出口压力下降，
造成薄膜上下压力不平衡，此时薄膜下降，阀门开大，燃气流量增加，
使压力恢复平衡状态；反之，当出口处用气量减少或入口压力增大时，
燃气出口压力升高，此时薄膜上升，使阀门关小，燃气流量减少，又
逐渐使出口压力恢复原来状态。
8、答：
备用调压器和工作调压器串联使用，使备用调压器的出口压力大
19、对某燃气输配系统，方案一总投资费用60万，年运行费用30
万；方案二总投资费用90万，年运行费用20万；标准偿还年限
6年，则方案二更经济。
20、月不均匀系数的计算方法为各月的用气量与全年平均月用气
量的比值。
21、在城市未改建的老区，由于街道狭窄，人口密集，因此只能敷
设中压和低压管道。
22、铸铁管的耐腐蚀性优于钢管。
7、液化石油气减压器属于间接作用式调压器。
8、水煤气是气化煤气，发生炉煤气是干馏煤气。
9、用户直接与低压管网相连，当低压管网发生事故时，所有用户
的供气量都均匀下降。
10、液化石油气是高热值燃气，气化煤气是低热值燃气。
11、用户处压力的最大波动范围就等于管网的计算压力降。
12、4、高、中压管网的每环边长一般宜控制在300~600米。
13、5、在低压城市燃气干管上，应设置分段阀门。
14、6、在单向供气的燃气管道上，放散管应安装在阀门之后。
15、8、气态液化石油气的密度小于空气的密度。
16、城市燃气分配管道的计算流量可采用同时工作系数法确定。
17、地下储气库适合用于平衡日不均匀用气及小时不均匀用气。
18、在专用调压站内，应选用能够关闭严密的单座阀调压器。
环状管网的水力计算特点：管段数=节点数+环数-1；某一管段同
时可由1条或几条管道供气，并有许多不同的分配方案；若改变环网
某一管段的管径，就会引起管网流量的重新分配并改变各节点的压力
值，因而环状管网水力计算则有直径、压力降和计算流量三个未知量。
6、答：
管网采用不同的压力级制比较经济；
各类用户所需要的燃气压力不同；
域的年用气量为800000Nm
3/a；管线B为一居民楼供气，该楼居民共
40户，其中10户只安装了一台双眼灶，30户分别安装了一台双眼灶
