锚碇锚固系统钢箱形梁制作检验批质量验收记录(最新版)
锚碇锚固系统安装检验批质量验收记录
合格 率%
预应 力锚 固系 统
前锚面孔道中心坐标偏差
±10
前锚面孔道角度（）
±0.2
拉杆轴线偏位
5
连接器轴线偏位
5
刚架
锚固
系统
刚架中心线偏差
10
刚架安装锚杆之平联高差
+5
-2
锚杆偏位
纵
10
横
5
锚固点高程
±5
后锚梁偏位
5
后锚梁高程
±5
一般项目平均合格率（%施工单位检查评定源自果项目专业质量检查员：年 月
日
监理（建设）单位验收结论
专业监理工程师：
（建设单位项目专业技术负责人）年月
日
锚碇锚固系统安装检验批质量验收记录
工程名称
施工单位
单位工程名称
分部工程名称
分项工程名称
验收部位
项目经理
技术负责人
检验日 期
验收执行标准名称及编号
《城市桥梁工程施工与质量验收规范》（CJJ2-2008）
施工质量验收规范的规定
检查结果/实测点偏差值或实测值
般 项 目
项目
允许偏差（mr）
1
2
3
4
5
6
7
8
应测 点数
锚碇混凝土施工质量检验检验批质量验收记录(最新版)
主 控 项 目
第18.8.5条 锚碇混凝土施工质量检验规定： 1 地基承载力必须符合设计要求 2 混凝土表面不得有孔洞、露筋和受力裂缝
符合要求Βιβλιοθήκη / /监理（建设） 单位验收记录
项目（第18.8.5条3款 锚碇 结构）
允许偏差（mm）
量测值（mm）
轴线偏差
基础 槽口
20
0
2 4
2 0
2 0
1 7
1 8
5
专业监理工程师： （建设单位项目专业技术负责人）：
年月日
1 8
1 4
4
10
9
5
1 0
4
5
9
0
1 2
1
2
断面 一
般 基础底面高程
项
土质 石质
目 基础顶面高程
±30
±50 +50 -200 ±20
4-2-3 13 1 28 4
3 9
6
6
3
21
72----7-44 1 1 47 23 5 46 4 20 6 0
-2 - -3- - 37 63 8 191 73 9 82 267 6 2 180
锚碇混凝土施工质量检验检验批质量验收记录 表CJJ2-7-1-17
工程名称
市政
施工单位
分项工程名称
混凝土施工质量检验
施工班组长
验收部位
锚碇混凝土施工质量检验检验批质 量验收记录（最新版）
专业工长
施工执行标准名称及编号
城市桥梁工程施工验收规范（CJJ22008）
项目经理
检控 项目
质量验收规范规定
施工单位检查评定记录
-2 19 0
(锚碇板安装)检验批质量检验记录表
测点
实测偏差值(㎜)
抽查实测值(㎜)
1
2
3
4
5
6
7
1
平面位置
沿轴线方向
100
2
垂直轴线方向
50
2
2
顶面标高
±50
2
3
竖向倾斜
1.5H/100
1
允许偏差项目共检测 点，合格 点，合格率 %
施工单位检验结果
分项工程技术负责人： 质量检查员：
年 月 日 年 月 日
监理单位检验结论
监理工程师： 年 月 日
（锚碇板安装）检验批质量检验记录表
单位工程
分部工程
分项工程
检验部位
施工单位
项目负责人
质量检验标准名称及编号
质量标准规定
施工单位
检验记录
监理单位
检验记录
主要检验ቤተ መጻሕፍቲ ባይዱ目
1
锚碇板的型号和质量应满足设计要求和第2.1.6节的有关规定。
2
锚碇棱体的材料、断面和密实度应满足设计要求。
一般检验项目
允许偏差项目
允许偏差值(mm)
注：H为锚碇板高度，单位为mm。
锚杆质量检验批质量验收记录
年月日
监理(建设)单位验收结论
专业监理工程师：
(建设单位项目专业技术负责人)年月日
表5.4.10锚杆质量检验批质量验收记录
表5.4.10 工程编号：
单位(子单位)
工程名称
分部(子分部)工程名称
分项工程名称
验收部位
总承包单位
项目负责人
施工单位
项目负责人
分包单位
分包项目负责人
施工执行标准
名称及编号
专业工长(施工员)
类别
序号
检验项目
质量标准
单位
施工单位自检记录
检查结果
主项目
1
抗拔承载力
不小于设计值
2
锚固体强度
不小于设计值
3
预加力
不小于设计值
4
锚杆长度
不小于设计值
一般项目
1
钻孔孔位
mm
2
锚杆直径
不小于设计值
3
钻孔倾斜度
（。）
4
水灰比（或水泥砂浆配比）
不小于设计值
5
注浆量
不小于设计值
6
注浆压力
应符合设计要求
7
自由段套管长度
±50
mm
总承包单位
检查结果
项目专业工程师：
年月日
施工单位
检查结果
锚栓检验批质量验收记录
第4.11.3条 第4.11.4条
施工单位检查 评定结果
项目专业质量检查员
年月日
监理（建设） 单位验收结论
监理工程师 (建设单位项目专业技术负责人)
年月日
栓或模扩底锚栓，且应按工程用
主 控 项
1
量一次进场到位。进场时，应对 其品种、型号、规格、中文标志
和包装、出厂检验合格报告等进
行检查
目
第4.11.1条
2 钢锚板的钢种、规格、质量
ቤተ መጻሕፍቲ ባይዱ
第4.11.2条
监理（建设） 单位验收记录
锚栓外观表面应光洁、无锈、完 1 整，栓体不得有裂纹或其他局部 一 缺陷；螺纹不应有损伤 般 项 目 钢锚板应平直、完整；表面不得 2 有锈蚀、裂纹；端边不得有分层
锚栓检验批质量验收记录
工程名称
分项工程名称
锚栓
验收部位
009
施工单位
专业工长
项目经理
分包单位
/
分包项目经理
/
施工班组长
批号及批量
见证取样人员
执行标准 名称及编号
建筑结构加固工程施工质量验收规范(GB50550-2010)
检查项目
质量验收 规范的规定 (条文号)
施工单位自查评定记录
结构加固用锚栓应采用自扩底锚

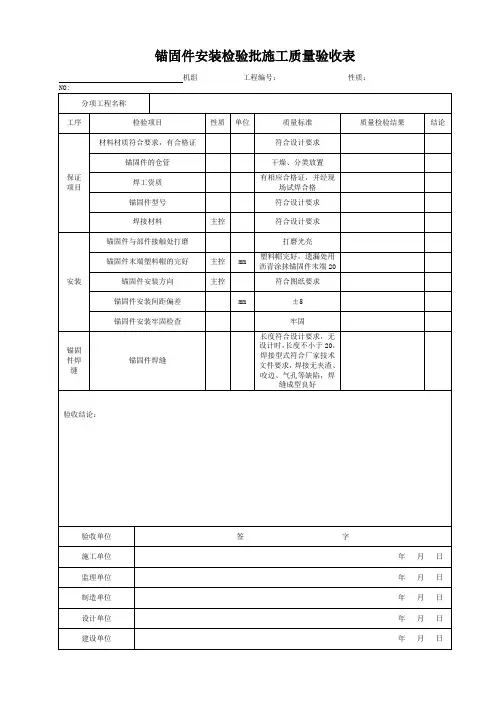

锚固件安装检验批施工质量验收表
