高压板电路工作原理
一. 高压板电路基本工作原理高压板电路是一种DC/AC(直流/交流)变换器，它的工作过程就是开关电源工作的逆变过程。
开关电源是将市电电网的交流电压转变为稳定的12V直流电压，而高压板电路正好相反，将开关电源输出的12V直流电压转变为高频(40～80kHz)的高压(600～800V)交流电。
高压板电路种类较多，下面以图所示电路框图，介绍高压板电路的基本工作原理。

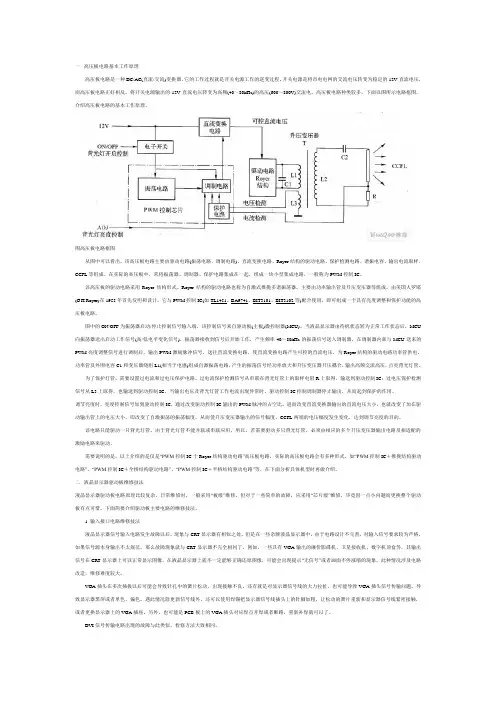

图高压板电路框图从图中可以看出，该高压板电路主要由驱动电路(振荡电路、调制电路)、直流变换电路、Royer结构的驱动电路、保护检测电路、谐振电容、输出电流取样、CCFL等组成。
在实际的高压板中，常将振荡器、调制器、保护电路集成在一起，组成一块小型集成电路，一般称为PWM控制IC。
该高压板的驱动电路采用Royer结构形式。
Royer结构的驱动电路也称为自激式推挽多谐振荡器，主要由功率输出管及升压变压器等组成，由美国人罗耶(G.H.Royer)在1955年首先发明和设计。
它与PWM控制IC(如TL1451、BA9741、BIT3101、BIT3102等)配合使用，即可组成一个具有亮度调整和保护功能的高压板电路。
图中的ON/OFF为振荡器启动/停止控制信号输入端，该控制信号来自驱动板(主板)微控制器(MCU)。
当液晶显示器由待机状态转为正常工作状态后，MCU 向振荡器送出启动工作信号(高/低电平变化信号)，振荡器接收到信号后开始工作，产生频率40～80kHz的振荡信号送入调制器，在调制器内部与MCU送来的PWM亮度调整信号进行调制后，输出PWM激励脉冲信号，送往直流变换电路，使直流变换电路产生可控的直流电压，为Royer结构的驱动电路功率管供电。
功率管及外围电容C1和变压器绕组L1(相当于电感)组成自激振荡电路，产生的振荡信号经功率放大和升压变压器升压耦合，输出高频交流高压，点亮背光灯管。
为了保护灯管，需要设置过电流和过电压保护电路。
过电流保护检测信号从串联在背光灯管上的取样电阻R上取得，输送到驱动控制IC；过电压保护检测信号从L3上取得，也输送到驱动控制IC。
液晶电视背光板（高压板）电路原理
