无极绳连续牵引车技术要求2台
无极绳绞车技术要求

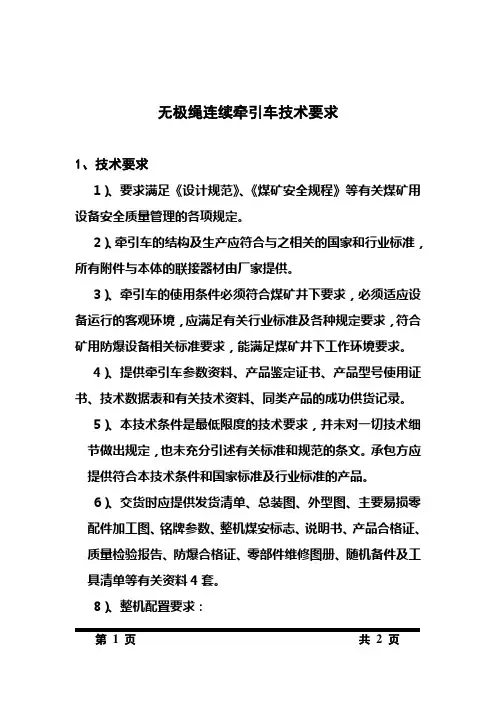

无极绳连续牵引车技术要求
1、技术要求
1）、要求满足《设计规范》、《煤矿安全规程》等有关煤矿用设备安全质量管理的各项规定。
2）、牵引车的结构及生产应符合与之相关的国家和行业标准，所有附件与本体的联接器材由厂家提供。
3）、牵引车的使用条件必须符合煤矿井下要求，必须适应设备运行的客观环境，应满足有关行业标准及各种规定要求，符合矿用防爆设备相关标准要求，能满足煤矿井下工作环境要求。
4）、提供牵引车参数资料、产品鉴定证书、产品型号使用证书、技术数据表和有关技术资料、同类产品的成功供货记录。
5）、本技术条件是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。
承包方应提供符合本技术条件和国家标准及行业标准的产品。
6）、交货时应提供发货清单、总装图、外型图、主要易损零配件加工图、铭牌参数、整机煤安标志、说明书、产品合格证、质量检验报告、防爆合格证、零部件维修图册、随机备件及工具清单等有关资料4套。
8）、整机配置要求：
（1）、型号：SQ.1200/90(380/660V)（新型号：SQ-80）
二套
（2）、基本工况：
上下顺槽牵引长度2300m、600mm轨距、1300M处平面转弯约135度，主要运输施工材料及液压支架、综采设备等。
(2)、全套配置（主要包括绞车、梭车、尾轮、绳轮、张紧器、钢丝绳、电控装置、信号装置及无线通讯装置）
9）、本技术条件书以外的未尽事宜，应由双方共同协商解决。
无极绳连续牵引车安装规范
无极绳连续牵引车安装规范无极绳连续牵引车安装调试规范1、安装条件与技术要求1.1根据使用煤矿的巷道条件、运输对象、使用要求，完成无极绳连续牵引车布置设计。
1.2绞车和张紧装置安装位置需要扩巷时，设备安装前先按设计扩巷。
有时尾轮处需布置车场时，也要扩巷。
1.3为了保证运输效率，在巷道的进料口和出料口位置的平段处，应根据实际情况布置适当的车场，以备存车和摘挂钩使用。
1.4调整轨道按无极绳绞车运输大件的要求，枕木间距一般500～600mm，枕木要垫实，轨道接头鱼尾板扣件齐全，轨道接头高低和左右误差不大于2mm。
1.5根据设计方案和基础图，按照运输轨道中心线进行基础施工。
地基混凝土基础尺寸，可参照绞车房基础布置图施工,基础应独立，不可与其它基础相连，以减少工作时的震动，保证固定可靠、运行稳定。
基础要与巷道底板连接牢固，如巷道底部煤层较厚时，应在基础中加打底锚。
尽可能选择平巷或坡度较小的巷道处布置基础，但在坡道上打基础时，基础上表面应水平。
地脚螺栓孔可在浇灌基础时留出，按布置尺寸准确无误稳好设备后，再用二次灌浆法将地脚螺栓灌入。
但须注意：在浇灌基础时要预先留出准备二次灌浆的槽子来。
基础浇灌须待5～6天混凝土凝固后方可安装绞车和张紧装置等。
1.6顺槽使用，在回采时尾轮可采用临时固定方式，但必须固定可靠。
特别提醒：1.6.1在运输支架和重型设备，或6°以上较大坡度时，绞车、张紧装置和尾轮必须打混凝土地基分别固定。
1.6.2绞车基础可高于张紧装置基础100mm，但不允许绞车基础低于张紧装置基础。
2、安装无极绳连续牵引车安装可分部件依次安装，也可几个部件同时安装，主要是根据各矿安装时投入的人力多少而定。
2.1绞车、张紧装置安装如绞车、张紧装置为解体下井（解体时须作好记号，尤其是垫铁的对应记号），先应在安装地点进行组装，然后利用手拉葫芦等工具将设备移动到基础上，再固定地脚螺栓。
张紧装置的配重必须叠加整齐，然后用螺杆或铅丝固定在托板上，之后安装防护网。
无极绳连续牵引车运输作业规程
无极绳连续牵引车运输作业规程XXXX煤炭公司SQ-80/110P无极绳连续牵引车运输操作规程目记录一、运输系统概况.............................................12、无极绳连续牵引车的技术特点................................13、无极绳连续牵引车与各种车辆之间的连接...........................24、无极绳连续牵引车的信号规定................................25、无极绳连续牵引车作业段的安全设施...........................36、质量标准化的有关规定................................47、堆场倒刺作业 (58)岁，................................................69对于人力推车，................................................60装卸材料，操作前准备无极绳连续牵引车...........................7111、无极绳连续牵引车操作................................9212、安全技术措施.. (11)无极绳连续牵引车运输安全技术措施...................11无极绳连续牵引车车辆再跟踪措施. (13)XXXX煤炭公司SQ-80/110P无极绳连续牵引车运输操作规程SQ-80/110P无极绳连续牵引车运输操作规程1、运输系统概述1、主要运输巷道和运输设备上部煤组辅助运输巷道应采用无极绳连续牵引车运输。
巷道运输最大坡度为10°，总运输长度为400米2.运输设备无极绳连续牵引车:SQ-80/110P主要运输车辆:矿车、平板车3辆，铺轨上煤组辅助运输大巷铺轨30公斤/米，轨距900毫米，无极绳连续牵引车首尾设有车场，便于调车4、运输系统示意图(附图中煤组辅助运输大巷运输线路示意图) 2、无极绳连续牵引车绞车牵引型号SQ-80/110P钢丝绳速度、钢丝绳直径、额定电机电压功率、卷筒直径、梭规、适用倾角80 kn 0-1.0m/s 24mm 660v 110 kw 1200mm 900mm≤1819 XXXX煤炭工业公司SQ-80/110P无极绳连续牵引车运输操作规程3、无极绳连续牵引车与各种车辆的连接1、梭车与钢丝绳的连接|前后有两个楔子钢丝绳绕过楔子，拧紧调节螺杆，安装楔子压板，压紧钢丝绳，将多余的钢丝绳缠绕在储绳筒上2、穿梭车与车辆之间的连接穿梭车前后有专用螺栓连接矿车连接时，将专用连接件的一端插入梭车的连接孔中锁定，另一端插入矿车的连接孔中。
无极绳连续牵引车运输作业规程
XXXX煤业公司 SQ-80/110P无极绳连续牵引车运输作业规程目录一、运输系统概况 (1)二、无极绳连续牵引车的技术特征 (1)三、无极绳连续牵引车与各种车辆的连接 (2)四、无极绳连续牵引车的信号规定 (2)五、无极绳连续牵引车运行段的安全设施 (3)六、质量标准化的相关规定 (4)七、车场倒钩作业 (5)八、人力推车 (6)九、装卸物料 (6)十、无极绳连续牵引车运行作业前的准备 (7)十一、无极绳连续牵引车运行作业 (9)十二、安全技术措施 (11)无极绳连续牵引车运输安全技术措施 (11)无极绳连续牵引车运输车辆复轨措施 (13)SQ-80/110P无极绳连续牵引车运输作业规程一、运输系统概况1、主要运输巷道和运输设备上煤组辅助运输大巷运输作业采用无极绳连续牵引车运输，巷道运输最大坡度为10°，运输总长度为400米。
2、运输设备无极绳连续牵引车：SQ-80/110P主要运输车辆：矿车、平板车3、轨道铺设上煤组辅助运输大巷采用30kg/m道轨铺设，轨道轨距均为900mm，在无极绳连续牵引车机头、机尾处均设有车场，以便于调车用。
4、运输系统示意图（附图上煤组辅助运输大巷运输线路示意图）二、无极绳连续牵引车的技术特征绞车型号牵引力绳速绳径额定电压电机功率滚筒直径梭车轨距适用倾角SQ-80/110P80KN 0-1.0m/s24mm 660v 110kw 1200mm 900mm ≤18°三、无极绳连续牵引车与各种车辆的连接1、梭车与钢丝绳的连接梭车前后有两个楔块，钢丝绳绕过楔块，拧紧调节丝杆,上好楔块压板，压紧钢丝绳，多余的钢丝绳缠到储绳筒上。
2、梭车与车辆之间的连接梭车前后有连接矿车的专用插销。
连接时，专用连接件一端插入梭车连接孔锁紧，另一端插入矿车的连接孔处。
3、车辆之间的连接矿车、平板车之间采用标准插销和标准三环链、五环链相连。
4、挂车位置向下（巷道坡底）放车时，运输车辆应挂在梭车运行方向前方（梭车推着运输车辆）；向上（机头方向）提车时，运输车辆应挂在梭车运行方向后方（梭车拉着运输车辆）。
JWB型系列无极绳连续牵引车
ＪWB型系列无极绳连续牵引车一、产品概述ﻫJＷB型系列无极绳连续牵引车是以钢丝绳牵引的煤矿辅助运输系统，配置有无极绳调速机械绞车、张紧装置、梭车、回绳轮组、压绳轮组和平托轮组等,主要用于煤矿井下工作面顺槽、采区上下山及集中轨道巷，直接利用井下现有轨道系统，实现不经转载的连续直达运输，适用于长距离、大倾角、多变坡、大吨位工况条件的轨道运输,主要解决工作面材料、设备及人员运输，尤其是液压支架整体运输。
也可用于金属矿井下巷道和地面轨道运输。
系统设备操作简单,不像普通小绞车对拉运行要求那样复杂，减少了人为不安全因素，提高了劳动效率,减轻了工人劳动强度,简化了运输环节,是当前适合国情的煤矿高效辅助运输设备。
无极绳连续牵引车为成套设备,系统配置有无极绳调速机械绞车、张紧装置、梭车、回绳轮组、压绳轮组及平托轮组等，通过钢丝绳组合成一套完整的运输系统,如在不同工况条件下工作时,系统可通过不同配置相适应。
如牵引运输一架20t重型液压支架,运行坡度可达１0～１5°,最大运距可达20０0m。
其中,无极绳调速机械绞车有55Kｗ、75Kw和１10Kw等多种型式，采用机械传动，机械两档变速。
张紧装置分三轮和五轮两种型式选用。
该系统可布置为单轨，也可布置为双轨或三轨运输,配置弯道也可适应水平弯道运输。
连续牵引车牵引能力可根据验算程序计算确定,对适应坡度和牵引重量进行计算。
同一工况下有多种绞车配置方式,可根据实际工况及用户要求最终确定。
无极绳连续牵引车具有如下特点：ﻫ（１)操作简单,可靠性高。
采用机械传动方式，结构紧凑,操作方便,大大地提高了工人可操作性和设备可靠性。
采用张紧器张紧钢丝绳，张紧器放置在绞车前部，钢丝绳张力随牵引工况而变化,钢丝绳寿命长。
（２)适应性强,用途广。
无极绳绞车既可使用在顺槽，又可应用在采区上(下)山,还可布置在集中轨道巷,又能为掘进后配套服务。
(3）系统布置灵活。
ﻫ无极绳绞车既可平行于轨道布置，又可垂直于轨道布置。
无极绳连续牵引车标准
无极绳连续牵引车标准无极绳连续牵引车是一种用于牵引货物的特殊设备，其标准对于保障牵引车的安全运行和提高工作效率至关重要。
本文将对无极绳连续牵引车标准进行详细介绍，以便相关从业人员能够更好地了解和遵守相关规定。
1. 设备结构标准。
无极绳连续牵引车应具备坚固的车架结构，能够承受牵引过程中的各种力和振动。
车架应采用高强度合金材料制造，确保其具备足够的承载能力和抗压能力。
同时，车架表面应进行防腐处理，以提高其使用寿命和抗腐蚀能力。
2. 牵引系统标准。
无极绳连续牵引车的牵引系统是其核心部件，应具备可靠的牵引性能和安全保障。
牵引系统应采用高强度合金钢绳，具备足够的承载能力和抗拉能力，确保在牵引过程中不会出现断裂或松动的情况。
同时，牵引系统应配备紧急制动装置，以应对紧急情况下的制动需求，确保牵引车和货物的安全。
3. 控制系统标准。
无极绳连续牵引车的控制系统应具备精准的操控性能和灵活的操作手感。
控制系统应采用先进的电子控制技术，确保操控响应灵敏、准确，能够满足不同工况下的操作需求。
同时，控制系统应配备完善的安全保护装置，对操控过程中的异常情况进行及时检测和处理，确保操作人员和周围环境的安全。
4. 安全标准。
无极绳连续牵引车在使用过程中应遵守相关的安全标准和操作规程，确保牵引过程中不会对人员和设备造成伤害。
操作人员应接受专业的培训和考核，具备良好的操作技能和安全意识。
同时，无极绳连续牵引车应定期进行维护和保养，确保设备处于良好的工作状态，减少故障和事故的发生。
5. 环保标准。
无极绳连续牵引车在使用过程中应符合相关的环保标准和要求，减少对周围环境的污染和破坏。
牵引车的动力系统应采用清洁能源，减少尾气排放和噪音污染。
同时，在牵引过程中应遵守相关的环保操作规程，减少粉尘和废气的排放，保护周围环境的清洁和安全。
总结：无极绳连续牵引车标准是保障牵引车安全运行和提高工作效率的重要依据，相关从业人员应严格遵守相关规定，确保设备的正常使用和安全操作。
75KW无极绳连续牵引车规格书
75KW无极绳连续牵引车规格书一、无极绳连续牵引车选型技术参数表
二、无极绳连续牵引车辅助配置部分
三、无极绳连续牵引车安全保护部分
1、机头、机尾过卷保护；
2、机头、机尾停车保护；
3、速度保护；
4、制动器动作失效保护；
5、下坡点脱绳报警停车保护；
6、下坡点防脱绳装置；
7、重锤下限位保护；
8、语音声光提示系统；
9、深度显示；
四、设计依据和设计规范（符合以下标准）
1、巷道的基础情况请参照图纸资料设计；
2、《煤矿安全规程》2016版，新版《煤矿安全生产标准化》，中华人民共和国煤炭行业标准《无极绳连续牵引车MT/T988-2006》等相关规范、文件的规定。
3、需要煤安标志的设备和部件，必须提供相应证明文件；配套设备，必须提供产地证明和原厂技术、资质文件；
4、出具有资质的单位设计书并加盖公章。
五、本次招标无极绳两套，一辆拉车运输，一辆顶车运输，中标厂家根据设计提供一切辅助材料并指导安装；。
无极绳绞车安装方案
无极绳绞车安装方案为安全使用我矿无极绳绞车，充分发挥我矿无极绳绞车使用性能，根据矿生产实际，拟将我矿现有2台无极绳绞车重新进行安装，现编制无极绳绞车安装方案如下：一、SQ—80(75B)型无极绳绞车安装方案（一）设备参数1、设备名称：SQ—80(75B)型无极绳绞车牵引绞车绞车规格：机体1900*2600mm 涨紧装置3600*700*2200mm钢丝绳直径：Ф24.5㎜功率：75kw最大牵引力：80KN设备运行：（1）最大允许坡度15°，最大重量20吨（含平板车）。
（2）单轨运输，轨距600mm，轨型22、30kg/m。
（3）布置方式：钢丝绳布置在轨道内。
（4）双速0.67m/s,1.12m/s。
（二）安装地点：现安装位置6113进风顺槽，拟安装位置1280运输联络巷（三）运输路线：1280运输联络巷（215米）—→1280延伸巷（910米）—→1280底板延伸巷（150米）共计1275米（四）运输能力核定1、运行线路中最大坡度为1280运输联络巷1°17′（按2°算）。
G=F/(sin2°+cos2°×0.015)=8/(0.035+0.978×0.015)=8/0.05=160吨G=F/(sin15°+cos15°×0.015)=8/(0.259+0.966×0.015)=8/0.27=29吨160÷2.366=67辆碴车；根据生产所需及沿途通风设施情况核定运输30辆矿车2、运输时间（1）慢速运行：t=s/v=1275÷0.67=1903秒≈32分钟（2）快速运行：t=s/v=1275÷1.12=1139秒≈19分钟过风门需10分钟/趟，可知慢速运行时每趟约42分钟，快速运行每趟约30分钟，不包括车场倒车时间。
（五）安装地点选择：1、1280运输联络巷向北方向左手帮扩掘无极绳绞车房。
SQ无极绳连续牵引车技术说明
无极绳连续牵引车执行标准：MT/T 988—2006《无极绳连续牵引车》Q/320302DAB11-2009《无极绳连续牵引车》一、用途及特点1、用途无极绳连续牵引车，是煤矿井下巷道以钢丝绳牵引的一种普通轨道运输设备；适用于长距离、大倾角、多变坡、大吨位工况条件下的工作面顺槽、采区上（下）山和集中轨道巷等材料、设备的不经转载的直达运输；是替代传统小绞车接力、对拉运输方式，实现运输整体液压支架和矿井各种设备的一种理想装备；也可用于金属矿山的井下巷道和地面，坡度不大且有起伏变化的轨道运输，最大适应倾角不得大于20°。
特别注意：牵引车所配的电器产品必须要有在有效期内的安标证。
本牵引车严禁用于载人或提升！2、特点无极绳连续牵引车，吸收了绳牵引卡轨车的先进技术，借鉴了传统无极绳绞车的实用经验，创造性开发研制的一种实用新型辅助运输装备，是对井下辅助运输系统的进一步完善和提高。
综合起来有如下性能特点：（1）可靠性高，操作简单。
采用机械传动方式，设置两套制动系统，可靠性高且结构紧凑；按钮控制，操作方便，极大地降低了对工人的操作要求，大大地减少了劳动强度。
（2）一机多能，用途广。
无极绳连续牵引车既可使用在顺槽，又可应用在采区上（下）山，还可布置在集中轨道巷，又能为掘进后配套服务。
（3）布置灵活，适应性强。
●系统既能布置成双轨单运输，又能布置成四轨双运输，还能布置成三轨双运输。
●无极绳连续牵引车的绞车可布置在轨道一直线上，平行于轨道布置，也可布置成与轨道成一定角度。
●双轨单运输，可采用两根钢丝绳同在轨道内侧，也可采用主绳在轨道内侧，而副绳在轨道外侧的布置形式。
●绞车采用双向出绳，进出绳方便且体积较小。
既可利用原有硐室布置，又能靠巷道侧帮布置，可适应不同巷道工况灵活布置。
（4）可实现巷道水平转弯运输。
根据巷道转弯角度配置必要的专用弯道护轨装置，达到水平曲线运输之目的。
（5）配置灵活，便捷安装。
根据不同条件，选用不同方案，采用不同轮组配置方式，可适应起伏变化坡道的不同运输需求；采用灵活的固定结构，拆装便利；尾轮固定简单，适应运输距离的变化，可快捷地移动。
无极绳连续牵引车说明书
无极绳连续牵引车使用说明书（产品执行企业标准：Q/32030JAP02-2009）徐州矿山设备制造有限公司2011年3月目录一、概述--------------------------------------------------------1二、工作条件--------------------------------------------------1三、结构特征与工作原理-----------------------------------2四、技术特征--------------------------------------------------4五、操作使用--------------------------------------------------8六、安装说明--------------------------------------------------8七、使用与维护-----------------------------------------------9八、电气控制-------------------------------------------------10九、易损件明细表-------------------------------------------11 附图集：一、概述SQ系列连续牵引车适用于煤矿井下环境。
它是以钢丝绳牵引的轨道运输设备，主要用于井下大巷实现材料、设备运输，特别适用于大型综采设备的运输牵引，也可用于金属矿井下和地面轨道运输，可适用于有一定坡度且起伏变化的轨道运输，配置弹簧压绳轮于转向装置后可实现弯曲巷道的直达运输。
SQ系列无极绳连续牵引车系统配置有绞车、张紧装置、梭车、轮组、尾轮、通讯系统、电控系统、钢丝绳等。
绞车由电动机、减速箱、传动齿轮、摩擦轮、制动器、支架及底座等部分组成。
电动机选用隔爆型三相异步电动机、功率为55~185KW、根据用户需要可配置双速电机或变频电机。
开元无极绳连续牵引车招标技术要求2015.6.10
阳煤集团寿阳开元矿业有限责任公司轨道暗斜井双绳牵引无极绳连续牵引车招标技术要求一、概述（一）辅助提升、运输系统现状1、辅助提升系统现状目前开元矿担负辅助提升任务的井筒分别有副斜井、运人斜井、米家庄进风（排矸）立井。
其中，运人斜井担负全矿人员提升任务，副斜井主要担负设备、材料提升任务，矸石提升任务由米家庄进风（排矸）立井担负。
从现有井筒功能来看，副斜井和米家庄进风（排矸）立井可以用做提升一次才全高液压支架的井筒，但副斜井净宽3.0m，净高2.5m，净断面6.5m2，装备提升绞车机型号为JK—2.5×2，最大提升重量为23t，故断面及提升绞车均不能满足一次采全高液压支架提升要求，且井筒采用单道单钩串车提升，提升效率低，提升能力小。
而米家庄进风（排矸）立井直径6.0m，净断面28.27m2，装备提升机型号为2JK—3×1.8A，最大提升重量为11t，也不能满足一次采全高液压支架提升要求。
综上所述，开元矿现有井筒不能满足一次采全高液压支架提升要求。
故现有辅助提升系统需要改造。
2、辅助运输系统现状目前，开元矿辅助运输系统为：副斜井（单钩串车）→辅助运输巷→9号煤轨道下山巷（无极绳绞车）→9号煤轨道大巷（电机车）→采区轨道巷，运输系统需多次转载，中间环节多，人员多，不利于安全管理。
且9号煤轨道下山及轨道大巷，断面净宽均为4.2m，净高均为3.3m，净断面均为11.34m2，巷道内铺设双轨，经核算不能满足一次采全高液压支架运输要求。
同时9号煤轨道下山装备无极绳绞车型号为SQ—90D，最大运输重量为18t，故该绞车也不能满足一次采全高液压支架运输要求。
则现有辅助运输系统需要改造。
（二）改造方案：新建西副平硐、轨道暗斜井，利用现9号煤轨道下山（扩巷）新建西副平硐井口位置选取在现工业广场的西北角，距副斜井117m，处于副斜井井口车场和排矸道的交汇处。
该平硐向正西方向掘进303.38m后，沿88°24'夹角向南布置轨道暗斜井，其方位与现9号煤轨道下山方位一致。
卡轨车技术要求
掘进无极绳牵引普轨卡轨车技术要求一、设备名称：掘进无极绳牵引普轨卡轨车二、设备型号：KWGP-60/90D三、数量：一套四、设备参数：1、额定牵引力：60kN2、电机功率：90/45kW3、绞车牵引速度：0.5/1.0m/s4、牵引钢丝绳：6×19S-φ28-16705、轨型：22kg/m6、轨距：600 mm7、轨道曲率半径水平：9m垂直：≥15m8、巷道最大坡度：15°9、最大载重量：25t10、最大运输距离：600m五、技术要求1、无极绳绞车和张紧器合二为一，无极绳绞车采用并列双铸铁滚筒方式，无极绳绞车为双速电机调速，电机功率90/45kw，电压660/1140V，绞车底座可用地锚固定，绞车站占用空间小、便于安装。
2、牵引储绳车采用新型插爪制动牵引车，发生短绳事故时可及时有效制动，储绳筒总储绳量500m 。
3、钢丝绳的布置方式：钢丝绳的牵引绳和回绳都布置在轨道内。
4、卡轨车轮系和水平弯护轨：卡轨车设有托绳轮组、压绳轮和回压绳轮（外绳导轮）等轮系，可有效的控制钢丝绳的走向，保证车辆安全运行。
在拐弯处安装水平弯护轨，根据实际拐弯角度灵活安装。
在水平弯护轨上设有可满足不同拐弯方向的导绳轮组。
5、卡轨车回绳站布置在轨道内，回绳站装置移动方便。
回绳站可采用底锚固定。
6、通讯系统采用泄漏通讯，卡轨车可在运输线路内任何地点打点和通话。
整机配有操作台及保护系统，可实现张紧器松绳保护、过卷保护、位置显示、速度保护、沿途声光语音报警等功能。
7、KWGP-60/90D型无极绳牵引普轨卡轨车设备清单六、视频监控要求1、基本监视与显示功能：系统具备对车房及斜坡各偏口进行实时监视，采用高清晰度的本安摄像仪24小时不间断实时记录突发事件，并在绞车房显示器上就地集中显示各偏口情况和绞车运行情况，数据视频存储期限至少为60天，并实现上传视频到矿环网。
2、现场监控与报警功能：无极绳连续牵引绞车车房及斜坡各偏口分布的摄像机具备分析功能，摄像机本身自带报警功能，可对现场进行实时监管，有效识别人、物，在行车情况下，坡头、坡底或斜坡各偏口有人进入，现场和岗位司机处同时发出声光报警，岗位司机处可与沿线的任何一台摄像机保持同步报警。
SQ-90-132K无极绳绞车技术规格书
XX 矿业(集团)有限责任公司无极绳连续牵引车技术规格书XX矿业(集团)有限责任公司XX煤矿2012年11月一.总则：1.本技术规格书适用于XX矿业集团XX煤矿XX巷道用无极绳连续牵引车。
2.本规格书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引用相关标准和规范的条文，供方应保证提供符合本规格书和工业标准的优质产品及其相应的优质服务。
对国家有关安全、环境保护等强制性标准，必须满足其要求。
3.如果供方没有以书面对本规范书的条文提出异议，甲方可以认为供方提出的产品应完全符合本规范书的要求。
如有异议，不管是多么微小都应在报价书中以“对规范书中的意见和同规范书的差异”为标题的专门章节中加以详细描述。
4.在签订合同之后，甲方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由甲方、供方共同商定。
5.本规范书所使用的标准如与供方所执行的标准发生矛盾时，按较高标准执行。
6.设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，供方应保证甲方不承担有关设备专利的一切责任。
7.本规范书未尽事宜，由供求双方在合同技术谈判时协商确定。
8.本规范书经供求双方共同确认后签字后作为订货合同的附件，与订货合同正文具有同等效力。
二.招标范围：SQ-90/132K无极绳连续牵引车系统一套三.技术参数：绞车功率： 132KW额定牵引力： 90KN调速方式：开关磁阻调速电压等级： 660V调速范围: 0.02～2.5m/s无级调速驱动方式：单绳摩擦驱动驱动轮直径：φ1400mm四.技术要求：1、运输距离XXm，最大倾角XX°，多起伏，最大运输重量 XXt（含平板车），轨距XX mm，轨型XXkg/m。
2、绞车操作方式：操纵台。
3、变频电机功率： 132kW；电压等级660V。
4、滚筒形式：抛物线单滚筒，直径φ1400mm。
5、制动方式：双制动功能，电液制动加手闸制动。
6、张紧方式：重锤式。
无极绳绞车(连续牵引车)司机操作规程
无极绳绞车（连续牵引车）司机操作规程1. 一般规定第1 条无极绳绞车（连续牵引车）司机必须经专业培训取得合格证, 方可上岗操作。
第2 条必须熟悉并遵守本规程的各项规定。
本规程中未包括的内容，应按产品说明书等技术文件的规定执行。
第3 条了解设备的结构、原理、性能、主要技术参数、牵引能力及完好标准，并应会一般性的检查、维修、保养及故障处理。
第4 条严格执行交接班制度和岗位责任制。
第5 条必须了解运行区段巷道基本情况，如总长度、支护方式、巷道起伏变化情况、中间联络巷位置、巷道内其他设备(设施)布置、安全设施配置等情况。
第6 条无极绳绞车（连续牵引车）运输安装地点应挂有“技术操作规程”和司机岗位责任制牌板。
严格执行信号规定。
第7 条运行范围内的信号装置、通讯装置、警示装置、安全设施必须齐全、完好。
第8 条严格执行“行车不行人，行人不行车”的规定。
第9 条司机操作时必须精力集中, 谨慎操作, 不得擅自离岗, 不做与本岗位无关的事情。
暂时离开岗位时, 必须切断电动机电源，并闸紧手动制动闸。
第10 条操作按钮、信号按钮要上盘上架, 安设在便于操作的地点。
2. 准备工作第11 条检查无极绳绞车（连续牵引车）安装地点(硐室)顶、帮支护是否安全可靠，设备周围有无障碍物。
第12 条检查主机及张紧器安装固定情况, 基础螺栓有无松动、变位, 张紧器是否倾斜, 滚筒中线是否与张紧器中心线一致。
第13 条检查主机制动闸(包括手动制动闸), 闸带必须完整无断裂, 磨损余厚不小于4mm, 铆钉不磨闸轮, 闸轮表面光洁平滑, 无明显沟槽痕迹, 无油污。
各部位螺栓、销、轴、拉杆螺栓及背帽等完整齐全, 无变形、弯曲。
手动制动闸在未施闸时手把能够打到施闸方向的另一方, 不能自动复位。
施闸后, 闸把位置应在小于全部行程4/5 以内处于闸死状态。
手动制动闸闸死状态下应不能自动松开。
电液制动闸应在全行程2/3～4/5 处将闸轮闸死。
第14 条检查滚筒绳衬。
无极绳牵引车技术协议
宁夏银星煤业有限公司银星一井111201工作面无极绳牵引车技术协议甲方：宁夏银星煤业有限公司乙方：山东宇飞传动技术有限公司111201工作面无极绳牵引车技术协议书甲方：宁夏银星煤业有限公司乙方：山东宇飞传动技术有限公司宁夏银星煤业有限公司一井与山东宇飞传动技术有限公司双方就宁夏银星煤业有限公司一井 111201工作面无极绳牵引车绞车技术问题进行友好商讨，共同达成如下协议：一、总则：1、本技术协议并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，制造厂应保证提供符合本协议、投标文件和相关工业标准的优质产品。
2、如果乙方没有以书面的形式对本技术协议的条文提出异议，乙方提出的产品必须完全满足本技术协议、投标文件和相关工业标准的要求。
3、本技术协议书为订货合同的附件，与合同正文具有同等法律效力，甲、乙双方必须严格执行此协议。
4、技术协议的使用范围仅限于宁夏银星煤业有限公司一井井下。
5、合同签订后一周内，乙方应提供整套设备的技术文件、图纸及资料。
6、本协议未尽事宜，由甲、乙双方友好协商解决。
二、技术依据1、概述111201工作面顺槽长2350m ，最大坡度11°，900mm轨距；最大运输支架质量31000kg（不含平板车质量），每班运输材料2次，其它运输1次。
111201工作面回风顺槽（2350m 2-11°）无极绳牵引设备选型此巷道需配置一台（套）型号为SQ120/900DP型无极绳连续牵引车，配套电机1140V，160kW。
并且本型号可以为以后的设备为下一工作面适用。
111201工作面轨道顺槽（2350m 2-11°）无极绳牵引设备选型此巷道需配置一台（套）参考型号为SQ120/900DP型无极绳连续牵引车，配套电机1140V，160kW。
并且本型号可以为以后的设备为下一工作面适用。
2、设备运行环境条件：1.1、安装地点：井下111201工作面回风顺槽1.2、海拔高度：＋1200m.1.3、环境温度：2℃～+35℃1.4、地震烈度: 地震烈度Ⅶ度1.5、湿度：95%(+25℃)1.6、瓦斯等级: 低瓦斯矿井，具有煤尘及瓦斯爆炸危险的巷道内。
无极绳技术要求
山西方山金晖凯川煤业有限公司关于购置无极绳绞车的技术要求一、基本情况1、运行最大长度1400米2、巷道最大坡度17°3、巷道弯道2个，夹角分别为：85°、160°4、最大载重（含牵引车、平板车）：15吨5、轨距：600mm，轨型：22kg/m6、电压等级：660V7、牵引速度：0.6-1.2M/S二、技术要求（1）、采用机械调速方式，配备防爆电动机和隔爆型电液制动闸，能够适用于有瓦斯和煤尘的煤矿井下作业，配备SEW减速机；（2）、无极绳连续牵引车布置方式：运输系统布置中轨道中间一根钢丝绳，轨道外侧一根钢丝绳；（3）、托绳轮、外绳导轮在上凸处加密，以减少钢丝绳和轨枕的接触，减少运行阻力；（4）、主副压绳轮组在巷道凹处铺设；（5）、张紧器为重锤式五轮张紧器，每个张紧器的吸绳量为6m。
保证钢丝绳有一定的张力。
（6）、所提供的设备必须是设备整套，含绞车，张紧装置，回绳站，压绳轮，托绳轮，钢丝绳，电控系统，泄露通讯一套（含电缆，对讲机）；（7）回绳轮采用900mm的回绳轮，增加钢丝绳的曲率半径，提高钢丝绳的使用寿命，回绳轮能使平板车通过。
（8）绞车采用机械传动形式，安全稳定、操作简单、维修方便；（9）绞车停车时为避免冲击，实现缓慢停车，本绞车设计有制动延时功能，且延时可调。
需要配备电气软启动器；（10）根据有关行业标准，绞车必须设计有电控制动、手动制动紧急制动二套制动闸，本绞车安装有两套制动闸，保证运行安全可靠。
（11）绞车可实现前、后双向出绳，布置灵活；（12）在巷道转弯处，只要配置一定数量的水平弯道护轨就可以实现系统水平转弯，垂直坡度的爬升。
（13）本系统由绞车、张紧装置、轮组、回绳站、钢丝绳等配套电器设备组成。
绞车、张紧装置、回绳站可做混凝土地基或坚硬岩底锚杆固定。
（14）在巷道低凹处布置压绳轮组，以防止钢丝绳抬的过高，影响行车安全。
在巷道凸点处以及轨道沿途布置平托绳轮组，防止钢丝绳过度磨损。
JWB系列矿用无极绳连续牵引车系统
JWB系列矿用无极绳连续牵引车系统JWB系列矿用无极绳连续牵引车系统是以钢丝绳牵引的矿井轨道运输设备，使用于长距离、大倾角、多变坡、大吨位工况条件的普通轨运输。
主要用于煤矿井下工作面顺槽、掘进后配套和采区巷道，运送生产所需材料设备及排矸，也可用于金属矿井下巷道和地面轨道运输。
牵引车配置有绞车、张紧装置、梭车、尾轮、压绳轮组、托绳轮组及电控等，通过钢丝绳组合成运输系统。
无极绳绞车有55KW、75KW、110KW三种形式，均采用机械制动。
其中，55KW绞车分为JWB-55单速和JWB-55B双速;75KW绞车为双速，分为JWB-75、JWB-75B单滚筒; 张紧装置分为三轮和五轮两种形式，根据不同工况条件选用。
牵引车直接运行于井下现有轨道系统，替代传统的小绞车接力、对拉运输方式，实现不经转载的连续直达运输。
系统可布置为单道单向运输，双道双向运输或三轨双向运输，并可使用水平弯道运输。
该设备操作简单、适应性强、一次性投资少、运行费用低、可靠性高，是目前适合国情的煤矿进下高效辅助设备，是替代小绞车连续转运的理想产品。
1、产品系列及主要技术参数：2、型号组成及其代表意义：示例1：变频调速，额定功率为110KW采用机械传动的防爆型煤矿用无极绳调速机械绞车：JWB110PJ示例2：电机调速，额定功率为75KW采用机械传动的非防爆型煤矿用无极绳调速绞车：JW75D牵引车运输设备特点：（1）操作简单、可靠性高。
采用机械传动方式，结构紧凑，操作方便，大大地提高了工人可操作性和设备可靠性。
（2）采用电机换向、齿轮变速箱机械变速方式，高、低速换档方便可靠。
（3）适应性强、用途广、牵引车既可实用在顺槽，又可应用在采区上（下）坡，还可布置在集中轨道巷，又能为掘进后配套服务，可进行区段内直达运输，无需转载，减少人力倒车次数，减轻了作业人员的劳动强度；同时大大降低了管理难度。
（4）牵引车配置方便。
根据不同的工况条件，采用不同轮组配置方式，可适应起伏变化的坡道的不同运输需求。
煤矿无极绳连续牵引车
⑥跟车工在跟车行走时，必须在下坡方向的上
方且距第一个车辆2米外的距离。
（3）跟车工乘坐梭车的管理规定：
①跟车工乘坐梭车时，必须制定专门的措施，
经矿总工程师批准后实施。
②巷道坡度大于8度，长度超过30米的地段，
禁止跟车工乘坐梭车。
③下山巷道，如果梭车运行在前方，不论坡度
大小，禁止跟车工乘坐梭车。
④跟车工乘坐梭车时，只能在慢速档运行。
⑤运输支架、超大件时，禁止跟车工乘坐梭车。
2、运输作业应携带临时阻车器并按规 定。
3、无极绳牵引绞车上使用的各种仪表 要定期校检，指示正确可靠。
4、钢丝绳在1个捻距内断丝断面积与钢丝总 断面积之比达到25%必须更换；钢丝绳锈 蚀严重，或点蚀麻坑形成沟纹，或外层钢
丝松动时，不论断丝数多少或绳径是否变 化，必须立即更换。司机必须每班对钢丝绳进
说明：轮组需用数量，是根据巷道具体起 伏变化程度和起伏点多少设置，用户也可 根据实际需要选用。
相关管理规定
1. 运输作业必须严格执行“行车不行人， 行人不行车、不作业”的规定，严格执行 运输专项整治规定。
运输区域的两端必须设警戒拦人；主要运 输或行人巷口应设声光报警装置并设警戒 或警戒标志。
(2)储绳筒。梭车安装有一个储绳筒，可储存钢丝 绳，以备巷道延深开采或缩短运距之用。
（3）梭车与钢丝绳的连接必须是具有MA标志的专 用连接器械（梭子、楔块、楔座），严禁自制。
尾轮
尾轮固定在运距的终端，支承整个 系统的反力，并可随工作面的推进， 可方便地移动，以实现运距的变化。 在运输支架时，须浇灌水泥基础固定 尾轮， 其它情况可用锚杆或其它方法 固定尾轮。
Байду номын сангаас
轮组：固定牢固、转动灵活，保证钢丝绳不弹起或 摩擦底板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
成庄矿SQ型乘人无极绳连续牵引车技术要求
一、总则
本技术要求适用于山西晋城煤业集团有限责任公司成庄矿SQ型乘人无极绳连续牵引车技术要求。
它提出了该设备的设计选型、订货、现场安装、和现场验收等环节提出了具体的要求。
供方保证提供产品必须符合相关的国家和行业标准。
本技术要求所引用的标准若与供方所执行的标准发生矛盾时,按较高的标准执行。
本技术要求未尽事宜，由双方协商解决。
三、执行的标准：
1、GB 3836.1 爆炸性气体环境用电气设备第1部分通用要求
2、GB/T 4046 电气设备安全设计导则
3、AQ 1037-2007 煤矿用无极绳绞车安全检验规范
四、使用条件：
1、环境温度：最高气温+40℃，最低气温-5℃。
2、空气相对湿度不超过95%（+25℃）。
3、在有甲烷混合气体和煤尘，具有爆炸性危险的矿井中。
4、无足以腐蚀和破坏绝缘的气体和蒸汽。
五、主要技术参数：
1、运距：2300m，最大坡度12°，单趟乘人45人，最大运输重量25 t。
2、无极绳牵引车电机功率：110kW，牵引力：80kN，速度范围：0～1.7m/s，
滚筒直径：φ1200mm。
3、制动方式：双制动-电液制动与手闸制动。
4、变速方式：机械换档+变频无级调速。
5、涨紧方式：机械重锤式五轮张紧器。
6、钢丝绳型号：24NAT6×19S+FC1670；主、副钢丝绳间距：650mm。
7、系统具有双通讯系统：漏泄移动通信+语言信号急停装置。
六、设备配置表：见附表
七、技术要求:
1、无极绳牵引车电气控制系统采用变频调速。
1）输入电源电压：AC660V，频率50HZ；
2）调速装置具有控制主电机正反转功能；
3）参数显示与监控：相对运行行程、轨道岔道、动态位移显示牵引车运行位置、动态数字显示牵引车离开主电机的距离、（上行、下行、停止、复位等）
运行状态显示、控制系统参数（电压、电流、频率、工作时间、当前时间等）显示等；
4）司机操作台设手动/复位、正常/检修、正常/应急等选择旋钮及主令手柄，可手动速度和方向给定操作，并设有多个指示及报警灯、系统急停、复位按钮及深度、速度、温度显示仪；
5）变频器四象限运行，具备100%的能量回馈功能；
6）过载能力200%；
7）保护功能：常规保护（过流、过压、欠压、短路、过载、短相过热等）、特殊保护（过卷、超速、功能元器件过热等）；
8）限位自动保护功能：即牵引车从线路起点开始，到达设定位置后绞车报警并紧急自动停车，机械抱闸动作，防止过卷；
9）调速装置具有磁力启动器的可逆、断电等功能；
10）电控系统与漏泄移动通讯系统和打点器匹配联结，同时实现漏泄移动通讯系统或打点器急停连续牵引车的功能，并在系统停止时漏泄移动通讯系统和打点器正常工作；
11）可与岔道语音灯光报警装置相联；
12）变频启动时，能控制电液制动器得电，停车时控制电液制动器断电。
2、其他保护措施
1）越位保护——设置2道越位保护
程序软保护：控制程序上的软保护，通过软件实现梭车行程距离的设定，梭车到达设定位置后自动停机；硬件保护：安置于机头、尾处的过卷保护装置。
2）紧急停车
配套具有先进技术的漏泄移动通讯系统，配置手机，随时与绞车司机进行信号传送和话音联络，手机与手机之间也可以实现话音通信，具有打点、通话、紧急停车功能；变频器急停按钮。
3）断绳保护
梭车离心释放器超速抱闸；张紧装置上设置限位开关动作，绞车停机；人车实施人工制动——抱轨；人员急停——漏泄通讯或绞车司机紧停按钮。
4）掉道保护
变频器过载停机；张紧装置上设置限位开关动作，绞车停机；人员急停。
八、技术资料：
1、供方所提供的产品必须符合《煤矿安全规程》相关要求，电机具有“三证
一标志”，即：防爆合格证、产品合格证、生产许可证、煤安标志。
2、随机提供设备的图纸、说明书、维护手册等相关技术资料5套，电子版资
料1套，日常检修必要专用工具和质保期部分易损件。
九、包装运输及备品备件：
供货方负责将产品运输到矿，免费提供3%的随机配件。
十、质量保证及售后服务：
1、整机质保期为1年，主要部件质保期为2年，在质保期内出现质量问题，
由供方负责维修或更换。
2、现场免费指导安装调试、培训服务及24小时到矿售后服务。
编制人：唐晓强
会审人员：
晋煤集团成庄矿
2011年3月25日
附表1：单套绞车及通讯系统配置
附表2：单套变频系统配置。
