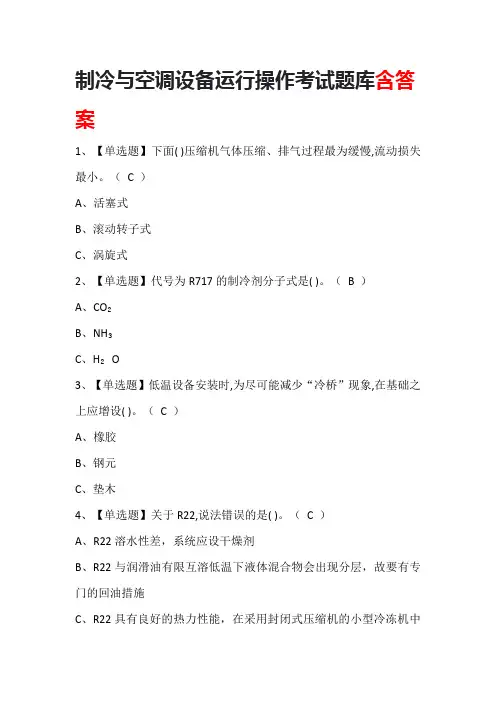

制冷与空调设备运行操作考试题库含答案

制冷与空调设备运行操作考试题库含答案

制冷与空调设备运行操作考试题库含答案1、【单选题】下面()压缩机气体压缩、排气过程最为缓慢,流动损失最小。

(C)A、活塞式B、滚动转子式C、涡旋式2、【单选题】代号为R717的制冷剂分子式是()。

(B)A、CO₂B、NH₃C、H₂O3、【单选题】低温设备安装时,为尽可能减少“冷桥”现象,在基础之上应增设()。

(C)A、橡胶B、钢元C、垫木4、【单选题】关于R22,说法错误的是()。

(C)A、R22溶水性差,系统应设干燥剂B、R22与润滑油有限互溶低温下液体混合物会出现分层,故要有专门的回油措施C、R22具有良好的热力性能,在采用封闭式压缩机的小型冷冻机中可暂时替代R125、【单选题】分体式空调在制冷和送风模式下风速可以根据需要正常调整,而当转到制热模式时,风速始终很低,其原因可能是()。

(B)A、室温传感器损坏B、室内管温传感器损坏C、室外化霜温度传感器损坏损坏6、【单选题】制冷剂管路焊接时所用的焊剂进入系统会产生()。

(B)A、冰堵B、脏堵C、油堵7、【单选题】制冷空调机房的门应该()。

(B)A、向内开启B、向外开启C、视环境而定8、【单选题】制冷系统中制冷剂将热量传递给周围空气或水而冷凝的设备叫()。

(B)A、蒸发器B、冷凝器C、压缩机9、【单选题】制冷系统中的满液管道和容器,()。

(B)A、可以同时将两端的阀门关闭B、禁止同时将两端的阀门关闭C、视现场情况自行确定是否同时关闭两端阀门10、【单选题】制冷系统四大部件之一的膨胀阀一般装在()。

(B)A、压缩机和蒸发器之间B、蒸发器和冷凝器之间C、冷凝器和压缩机之间11、【单选题】制冷设备在安装前应注意,必须检查制造厂是否提供压力容器的竣工图样;产品质量证明书;压力容器产品()检验证书。

(B)A、监督B、安全质量监督C、质量监督12、【单选题】压缩机曲轴箱内的油面应保持在视孔()。

(B)A、1/5至1/2B、1/3至2/3C、1/2至3/413、【单选题】压缩气体动力噪声、旋转噪声和电动机噪声,最长采用的消声方法是采用()。

数据中心制冷空调系统运维技术考核题目答案参考

数据中心制冷空调系统运维技术考核题目答案参考

数据中心(机房)制冷空调系统运维技术考核题目答案参考类数据机房温湿度范围?单点温湿度波动范围?A类机房温湿度要求:23± 1C, 40--55% ;单点温度波动小于5C/h,湿度波动小于5%/h 参考:GB50174《电子信息系统机房设计规范》2.空调回风参数:温度25 C,相对湿度50%求露点温度?C 参考:标准大气压湿空气焓湿图;此题关注会查空气状态点对应的露点温度和湿球温度3.自然冷却模式、预冷模式、普通制冷模式的切换依据,对应的环境湿球温度值是多少?湿球温度v 10C适合自然冷却模式,10--15 C之间适合预冷模式,〉15C适合普通制冷模式参考:水冷自控系统供冷模式转换控制逻辑4.机房空调送风距离多少米为宜?6-10m为宜5.数据机房采用地板送风,风速范围多少m/s 为宜?(m/s最佳)参考:GB50174《电子信息系统机房设计规范》6.数据机房新风正压要求数值?机房与走廊;机房与室外参考:GB50174《电子信息系统机房设计规范》7.数据机房新风量:人均参考值?每平米参考值?按机房换气次数每小时几次为宜?按工作人员每人40n8/h ;每平米25--30 m 3/h ;机房换气次数次/h (人员进出的机房取4次/h )8.计算:900个标准机柜(13A)需要多大面积的机房合适?如选用艾默生冷水型机房空调P3150G至少需要多少台?按4-5 台以上备份1 台的标准,最多需要多少台?需要多大冷量的冷水机组提供冷源?需要多大风量的新风空调提供机房正压?每个机柜加上冷热通道,平均面积取;X 900=2070怦(可分成4个怦模块间,每个模块225台机柜)每平米可用制冷量不能小于+每平米维护结构热负荷=每平米冷量需求总冷量需求:X 2070=3312KW查艾默生冷水型空调样本:P3150G标准冷量为;需留有20%勺预留(使用系数取)艾默生P3150G冷水型空调单机净冷量:X =O标准需求台数:3312十~ 28台;冗余配置(4+1): 28-4=7台(需配备机7台);含备机需28+7=35台OIT设备功耗转换成热量系数(取计算);13A机柜功耗,转换为热量十~总热负荷:X 900=3429KW除以P3150G空调单机净冷量~ 29台,按冗余配置(4+1),需配备机7台;含备机需29+7=36 台O空调系统制冷量取IT负载的倍;IT总负载:X 900=2574KW空调系统总制冷量:2574 X =除以P3150G空调单机净冷量~ 28台,按冗余配置(4+1),需配备机7台;含备机需28+7=35台•需要冷量为3429KW(约1000RT)的冷水机组(离心式)1台提供冷源新风量每平米25--30 m3/h (取30 nS/h );总新风需求30 X 2070=62100 n8/h,建议规划4个模块间单独提供新风62100 - 4=15525 m3/h,需要新风量15525 m3/h的组合空调4台9.制冷设备能效比EER是如何计算的?EER即制冷设备的制冷性能系数,也称能效比,表示制冷设备的单位功率制冷量。

制冷空调设备在数据中心的应用考核试卷

制冷空调设备在数据中心的应用考核试卷
A.压缩机
B.节流装置
C.冷凝器
D.空气净化器
7.数据中心制冷空调系统
C.冷媒冷却
D.自然冷却
8.在制冷空调设备中,蒸发器的作用是什么?
A.放出热量,使制冷剂凝结
B.蒸发制冷剂,吸收热量
C.压缩制冷剂,提高温度
D.节流制冷剂,降低压力
9.以下哪种制冷系统适用于数据中心制冷?
12. B
13. D
14. A
15. C
16. D
17. D
18. D
19. D
20. D
二、多选题
1. ABCD
2. ABCD
3. ABCD
4. ABCD
5. ABCD
6. ABCD
7. ABCD
8. ABCD
9. ABC
10. ABCD
11. ABCD
12. ABCD
13. ABCD
14. ABC
A.考虑当地气候特点
B.采用可调节的冷却能力
C.设计防腐蚀措施
D.选择适宜的制冷剂
17.数据中心制冷空调系统的智能化控制可以实现以下哪些功能?
A.自动调节温度和湿度
B.能耗监测与优化
C.远程故障诊断
D.系统运行数据记录
18.以下哪些因素会影响制冷空调设备在数据中心中的安装位置?
A.数据中心的建筑结构
4.智能化控制通过实时监测和调整系统运行参数,提高能效和可靠性,实现远程诊断和优化运行策略。
14.在数据中心制冷空调系统中,以下哪些设备属于辅助设备?
A.冷却塔
B.水泵
C.电子膨胀阀
D.温湿度传感器
15.以下哪些措施可以减少数据中心制冷空调系统的维护成本?

数据中心考试题库及答案

数据中心考试题库及答案

数据中心考试题库及答案一、选择题(每题2分,共20分)1. 数据中心的主要功能是什么?A. 提供在线游戏服务B. 存储和处理大量数据C. 提供网络安全服务D. 管理企业资源计划2. 数据中心的分类中,以下哪项不是按照规模分类的?A. 小型数据中心B. 中型数据中心C. 大型数据中心D. 混合云数据中心3. 下列哪项不是数据中心的关键性能指标(KPI)?A. 能耗效率(PUE)B. 可用性C. 存储容量D. 网络延迟4. 数据中心的冷却系统通常不包括以下哪项技术?A. 空气冷却B. 水冷C. 磁制冷D. 热管技术5. 以下哪个不是数据中心的硬件组件?A. 服务器B. 存储系统C. 网络交换机D. 数据库管理系统6. 数据中心的冗余设计主要用于什么目的?A. 提高数据处理速度B. 降低成本C. 增强系统的可靠性和容错能力D. 提升用户访问速度7. 在数据中心中,虚拟化技术的主要优势是什么?A. 降低硬件成本B. 提升网络速度C. 增强数据安全性D. 减少数据存储需求8. 数据中心的安全管理措施中,以下哪项不是常见的做法?A. 访问控制B. 安全审计C. 数据加密D. 减少网络连接9. 数据中心的灾难恢复计划不包括以下哪项?A. 数据备份B. 故障转移C. 性能优化D. 恢复时间目标(RTO)10. 以下哪项不是数据中心的能源管理策略?A. 使用节能设备B. 优化设备布局C. 实施虚拟化D. 增加设备数量二、填空题(每题2分,共20分)11. 数据中心的_______是衡量其对环境影响的一个重要指标。

答案:PUE(Power Usage Effectiveness)12. 数据中心的_______是指在正常运行条件下,数据中心能够持续运行的能力。

答案:可用性13. 数据中心的_______是确保数据安全和防止未授权访问的一种机制。

答案:访问控制14. 数据中心的_______是用于在发生故障时迅速切换到备用系统的过程。

2024年制冷与空调设备运行操作作业证考试练习题(100题)附答案

2024年制冷与空调设备运行操作作业证考试练习题(100题)附答案

2024年制冷与空调设备运行操作作业证考试练习题1、(判断题)国标中规定,房间空调器应在电压为198V时能正常起动和工作。

参考答案:正确2、(判断题)氨制冷系统的保冷工程应该在制冷设备及管道气密性试验合格及制冷系统充氨试验合格后进行。

参考答案:正确3、(判断题)有明火或可以达到可燃物燃点高温热源,是发生化学爆炸的条件之一。

参考答案:正确4、(判断题)活塞式制冷压缩机主要由机体、曲轴、连杆、活塞组、阀门、轴封、油泵、能量调节装置、油循环系统等部件组成。

参考答案:正确5、(判断题)电流的基本单位是安培,简称安,用“A”表示。

参考答案:正确6、(判断题)R502是共沸制冷剂,R407c是非共沸制冷剂。

参考答案:正确7、(判断题)离心式冷水机组空运转时可直接启动主电动机。

参考答案:错误8、(判断题)屏蔽泵产生气蚀后,泵的流量与排除压力下降,将会导致吸收器和蒸发器喷林情况恶化,制冷量降低。

参考答案:正确9、(判断题)即使工质的绝对压力(实际压力)不变,表压力和真空度仍有可能变化。

参考答案:正确10、(判断题)节流机构的作用是对从冷凝器中出来的高压液体制冷机进行节流降压为蒸发压力。

参考答案:正确11、(判断题)般情况下,油分离器安装在冷凝器与过滤器之间地输液管道上。

参考答案:错误12、(判断题)职业院校毕业生从事与所学专业相关的作业,可以免予培训。

参考答案:错误13、(判断题)螺杆式压缩机手动能量调节是依靠手动油分配阀实现的。

参考答案:正确14、(判断题)氟利昂卧式冷凝器的传热管一般采用碳钢管,且大多数使用低肋管。

参考答案:错误15、(判断题)冷凝器按其冷却介质和冷却方式,可以分为水冷式、空气冷却式、水和空气联合冷却式三种。

参考答案:正确16、(判断题)冷水机组的水系统主要包括冷却水系统和冷冻水系统两部分。

参考答案:正确17、(判断题)离心式制冷压缩机属于容积型压缩机。

参考答案:错误18、(判断题)拆除作业必须由上而下逐层进行,严禁上、下同时作业。

数据中心IT运维考核(基础设施)

数据中心IT运维考核(基础设施)

数据中心IT运维考核(基础设施)1. 当机房发生单市电中断时,动力设施正常动作的情况下,可能发生以下哪些情况()? [单选题] *A、机柜单路掉电B、机柜服务器全部宕机C、UPS短暂放电,柴发启动供电,机柜供电正常(正确答案)D、UPS持续放电,电池电量耗尽后,机柜服务器宕机2. 当柴油发电机给机房供电时,一般设计上可以带载多长时间()? [单选题] *A、1分钟B、10分钟C、12小时(正确答案)D、1个星期3. 当机房单台变压器出现故障时,动力设施正常动作的情况下,可能发生以下哪些情况()? [单选题] *A、UPS短暂放电,柴发启动供电,机柜供电正常(正确答案)B、机柜服务器全部宕机C、机柜单路掉电D、UPS持续放电,电池电量耗尽后,机柜服务器宕机4. 列头柜PDU面板上,没有以下哪个读数()? [单选题] *A、电量kWhB、功率kWC、电压VoltD、温度℃(正确答案)5. 工业连接器/CEEFORM,一般安装位置位于()? [单选题] *A、变压器至UPSB、变压器至UPSC、列头柜PDU至rPDU(正确答案)D、rPDU至服务器6. 当双路共同放电的情况下,UPS的放电时间,一般设计为()? [单选题] *A、1分钟B、10分钟(正确答案)C、12小时D、24小时7. 4.4kW的机柜一般由()rPDU构成,单条rPDU正常运行工况下电流不超过()? [单选题] *A、2条;20AB、2条;10A(正确答案)C、4条;20AD、4条;10A8. 机房温度应在23±2℃,此温度是指()? [单选题] *A、冷通道温度(正确答案)B、热通道温度C、服务器内部温度D、服务器出风温度9. 哪里是冷通道()? [单选题] *A、封闭的通道B、机柜正面的进风通道(正确答案)C、空调间通道D、天花上的通道10. 对于运营商变更操作以下正确的是()? *A、运营商邮件通知百度接口人变更内容(正确答案)B、百度接口人邮件通报变更内容(重大变更拉如流群协同)(正确答案)C、百度ICT驻场按照百度接口人要求,进行巡检和操作,并在如流群里通报(正确答案)D、处理完毕,变更结束(正确答案)11. IT同学巡检机房时发现机房温度高,以下处理正确的是()? [单选题] *A、自己调低空调温度B、先通知运营商现场处理,再立刻通知动环接口人(正确答案)B、只通知动环接口人12. 对于运营商发现的故障以下正确的是()? *A、运营商发现故障,运营商电话通知百度接口人和百度IT驻场(正确答案)B、百度接口人电话/如流告知ICT驻场需要巡检和操作事宜(正确答案)C、ICT驻场按要求执行,并在如流群里通报(正确答案)D、故障处理完毕,应急结束(正确答案)13. 13、机柜rPDU供电电压正常应为()? [单选题] *A、110VB、220V(正确答案)C、380VD、400V14. 市电闪断时,动力设施正常动作的情况下,可能发生以下哪些情况()? [单选题] *A、机柜单路掉电B、机柜服务器全部宕机C、机房出大幅温升D、灯光突然熄灭,瞬间又恢复正常(正确答案)15. 双路市电断电时,现场IT人员应如何应对()? *A、按照流程通报故障(正确答案)B、巡检机房精密空调、列头柜、IT设备供电情况、关注机房温度变化。

制冷系统运行与维护师资格考试试卷及答案

制冷系统运行与维护师资格考试试卷及答案

制冷系统运行与维护师资格考试试卷及答案近年来,随着制冷技术的不断发展和应用领域的扩大,制冷系统运行与维护师的需求逐渐增加。

为了保证制冷系统的正常运行和安全性,制冷系统运行与维护师资格考试应运而生。

本文将介绍一份典型的制冷系统运行与维护师资格考试试卷,并提供相应的答案解析。

第一部分:选择题1. 制冷系统中,以下哪种制冷剂属于低温制冷剂?A. R22B. R134aC. R404AD. R410A答案:C解析:低温制冷剂适用于低温环境下的制冷系统,R404A正是一种低温制冷剂。

2. 制冷系统中,以下哪种压缩机适用于大型商用冷库?A. 微型压缩机B. 卧式压缩机C. 螺杆压缩机D. 活塞压缩机答案:C解析:大型商用冷库需要较大的制冷量,螺杆压缩机具有较高的制冷量和效率,适用于该场景。

3. 制冷系统中,以下哪种冷凝器散热效果最好?A. 水冷冷凝器B. 风冷冷凝器C. 蒸发冷凝器D. 气冷冷凝器答案:A解析:水冷冷凝器通过水的冷却效果来散热,散热效果较好。

第二部分:填空题1. 制冷系统中,冷凝器的主要作用是将制冷剂的热量 ____________。

答案:释放解析:冷凝器通过散热的方式将制冷剂吸收的热量释放出去。

2. 制冷系统中,蒸发器的主要作用是将制冷剂的热量 ____________。

答案:吸收解析:蒸发器通过吸收外界热量的方式将制冷剂的热量吸收。

3. 制冷系统中,膨胀阀的作用是调节制冷剂的 ____________。

答案:流量解析:膨胀阀通过调节制冷剂的流量来控制制冷系统的运行。

第三部分:问答题1. 请简要介绍制冷系统的工作原理。

答案:制冷系统主要由压缩机、冷凝器、蒸发器和膨胀阀组成。

工作原理为:压缩机将低温低压的制冷剂吸入,经过压缩后变为高温高压的制冷剂,然后进入冷凝器,通过散热的方式将热量释放出去,制冷剂变为高温低压的液体,接着进入蒸发器,通过吸收外界热量的方式将制冷剂的热量吸收,制冷剂变为低温低压的蒸汽,最后通过膨胀阀控制制冷剂的流量,回到压缩机循环往复。

(空调)专业试卷(第1卷)

(空调)专业试卷(第1卷)

(空调)专业试卷(第1卷)2021年数据中心建设维护部专业技术能力测试试卷(空调-第1卷)姓名:分数:一.填空(每题1分,满分20分)1.《中国移动通信电源与空调维护管理规定》(试行版2022)明确了机房环境的要求中传输、交换、数据、idc机房环境温度为()宜()以上,环境湿度()。

2、中国移动通信电源、空调维护管理规定(2021版试行)中,明确了机房环境的要求,其对于具有冷热通道隔离的新机房或新空调终端(),要求设备入口温度为()。

3、中国移动通信电源、空调维护管理规定(2021版试行)中,明确了机房环境的要求,其油机舱的温度和湿度要求为()。

4、中国移动通信电源、空调维护管理规定(2021版试行)中,明确了机房环境的要求,其中功率室的温度和湿度要求为()。

5、中国移动通信电源、空调维护管理规定(2021版试行)中,明确了机房环境的要求,其电池室的温度要求为(),其中阀控密封电池的环境温度较高,应放置在有空调的机房内。

6、冷水机组的压缩制冷循环是由()、()、()和()四个主要的热力过程类型7、水冷冷水机组的热量通过()把冷水机组的冷凝器热量散发到空气中。

8、水冷冷水机组运行过程中,为冷冻水提供循环动力的是(),为冷却水提供动力Of();9、水冷冷水机组设置分、集水器的目的为了便于连接通向各个环路的管道和均衡各环路的()使聚集在一起的每个回路具有相同的初始压力或终端压力,以确保均匀的流量分布。

10、高压冷机的高压启动柜开关设备应严格遵守厂家的操作规程、操作程序和具体操作所有高压配电柜和开关控制柜的步骤和注意事项,以及明显部位必须设置“高压危险”安全警示标志;操作机组时,操作人员应使用相应电压等级的绝缘工具。

维修人员的正常活动范围与带电设备之间的安全距离为(M.11)高压冷机机组发生接地时,维护人员在室内不得接近故障点()以内,在室外不要接近故障点()。

进入上述绝缘范围时,必须穿绝缘靴。

12、空调冷却水系统多采用()实现阻垢缓蚀、杀菌、除藻的目的,或采用微生物污染控制主要采取防晒、侧滤、预处理、杀菌等措施。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

数据中心(机房)制冷空调系统运维技术考核题目答案参考
类数据机房温湿度范围?单点温湿度波动范围?
A类机房温湿度要求:23±1℃,40--55% ;单点温度波动小于5℃/h,湿度波动小于5%/h
参考:GB50174《电子信息系统机房设计规范》
2.空调回风参数:温度25℃,相对湿度50%;求露点温度?
℃参考:标准大气压湿空气焓湿图;此题关注会查空气状态点对应的露点温度和湿球温度
3.自然冷却模式、预冷模式、普通制冷模式的切换依据,对应的环境湿球温度值是多少?
湿球温度<10℃适合自然冷却模式,10--15℃之间适合预冷模式,>15℃适合普通制冷模式
参考:水冷自控系统供冷模式转换控制逻辑
4.机房空调送风距离多少米为宜?6-10m为宜
5.数据机房采用地板送风,风速范围多少m/s为宜?
( m/s最佳)参考:GB50174《电子信息系统机房设计规范》
6.数据机房新风正压要求数值?
机房与走廊;机房与室外参考:GB50174《电子信息系统机房设计规范》
7.数据机房新风量:人均参考值?每平米参考值?按机房换气次数每小时几次为宜?
按工作人员每人40m³/h;每平米25--30 m³/h;机房换气次数次/h(人员进出的机房取4次/h)
8.计算:900个标准机柜(13A)需要多大面积的机房合适?如选用艾默生冷水型机房空调P3150G至少需要多少台?按4-5台以上备份1台的标准,最多需要多少台?需要多大冷量的冷水机组提供冷源?需要多大风量的新风空调提供机房正压?
每个机柜加上冷热通道,平均面积取;×900=2070㎡(可分成4个㎡模块间,每个模块225台机柜)
每平米可用制冷量不能小于+每平米维护结构热负荷=每平米冷量需求
总冷量需求:×2070=3312KW
查艾默生冷水型空调样本:P3150G标准冷量为;需留有20%的预留(使用系数取)
艾默生P3150G冷水型空调单机净冷量:×=
○标准需求台数:3312÷≈28台;冗余配置(4+1):28÷4=7台(需配备机7台);含备机需28+7=35台
○IT设备功耗转换成热量系数(取计算);13A机柜功耗,转换为热量÷≈
总热负荷:×900=3429KW,除以P3150G空调单机净冷量≈29台,按冗余配置(4+1),需配备机7台;含备机需29+7=36台
○空调系统制冷量取IT负载的倍;IT总负载:×900=2574KW;空调系统总制冷量:2574×=
除以P3150G空调单机净冷量≈28台,按冗余配置(4+1),需配备机7台;含备机需28+7=35台
●需要冷量为3429KW(约1000RT)的冷水机组(离心式)1台提供冷源
新风量每平米25--30 m³/h(取30 m³/h);总新风需求30×2070=62100 m³/h,建议规划4个模块间单独提供新风62100÷4=15525 m³/h,需要新风量15525 m³/h的组合空调4台
9.制冷设备能效比EER是如何计算的?
EER即制冷设备的制冷性能系数,也称能效比,表示制冷设备的单位功率制冷量。

EER值越高,表示制冷设备中蒸发吸收的热量较多,压缩机耗电较少。

数学计算公式:EER=制冷量(KW)/制冷消耗功率(KW)
单位:W/W或KW/h/W
10.冷站(动力站)COP是如何计算的?
冷水机组实际制冷量和配套设备(压缩机-马达+冷冻水循环泵+冷却水循环泵+冷却塔风机-马达)实际输入功率之比
11.数据机房PUE是如何计算的?绿色节能机房PUE标准?
PUE是评价数据中心能源效率的指标,是数据中心消耗的所有能源(电能)与IT负载使用的能源(电能)之比PUE=数据中心总设备能耗/IT设备能耗;基准是2,越接近1表明能效水平越好
绿色节能机房PUE标准:以下
12.接题目8,匹配适合该冷水机组的冷却塔参数(流量)?冷却塔设在楼顶距冷站(动力站)20米,匹配适合该冷水机组的冷却循环泵参数(扬程和流量)?匹配适合该冷水机组和机房空调的冷冻循环泵参数(扬程和流量)(注:水泵出口至管网最高点垂直高度15米)?
水量需求:冷凝器()/RT 蒸发器(³/h)/RT
1000RT冷水机组,冷凝器水量需求×1000=750 m³/h(即冷却水循环泵流量);蒸发器水量需求×1000=
600 m³/h(即冷冻水循环泵流量)
冷却塔流量取冷却循环泵流量的倍:750×=(950 m³/h)
冷水机组冷凝器压降60--80KPa(6—8米损失);蒸发器压降50--70KPa(5—7米损失);板式换热器压降80--120KPa (8—12米损失);管程损失每100米损失3—4米;冷却塔设在楼顶距冷站(动力站)20米:即静压200KPa(即直线扬程20米);
○冷却水泵扬程参考:20+8+7+12+4=51米(选型参数:750 m³/h;51m)
假设动力站(冷站)至冷水管网末端最高点为15米,艾默生P3150G冷水型空调水压降取84KPa,管网压降取
20米
○冷冻水泵扬程参考:15+7+8+20=50米(选型参数:600 m³/h;50m)注:冷冻水系统为闭式循环有推和拉的作用
●水泵实际扬程取直线扬程的倍(冷却泵:20×3=60m,750 m³/h;冷冻泵:15×3=45m,600m³/h)
13.计算:某办公场所空调采用(中央空调)风机盘管;面积300平米,有40个工位,试求需要多少台什么参数的(冷、热、风量)盘管为宜?新风需求量?如果匹配直冷风管机需要多大制冷量和制热量的热泵机组?
依据50㎡匹配1台1000 m³/h风机盘管的标准;300㎡需要匹配至少6台,单台风量为1000 m³/h的风机盘管
人均新风量按40 m³/h,40人新风需求量为1600 m³/h;按每平米30 m³/h标准计算,300㎡需要9000 m³/h;
取最大值,需要9000 m³/h新风量维持室内正压
每平米冷负荷按120W计算,300㎡冷负荷为36KW;需要制冷量为36KW热泵机组1台
14.机房空调单位风量功耗(Ws)范围[W/(m³/h) ]?试求:1台30000m³/h的机房空调匹配的电机功率(KW)?
已知,机房空调风机功率6KW,试求:该机房空调风量范围(m³/h)?
机房空调单位风量功耗Ws=—(m³/h)
30000×=(30000m³/h的机房空调匹配的电机功率约为)
6000÷=18750m³/h(机房空调风机功率6KW,风量约为18750m³/h)
15.某数据中心5000平米办公区域设计使用水源热泵机组提供热源,计算:动力站设备供暖季运行费用?
(注:电价按元计算)
每平米热量需求按80W计算;供热面积5000平米,总供热需求:80×5000=400KW
400KW/≈114RT;热泵机组性能系数;400KW热泵机组输入功率:400/≈85KW
冷凝器水量需求吨/h/RT;114RT热泵机组冷凝器循环水泵流量:×114=吨/h
扬程38-45m水泵单位流量功耗:吨/h;
冷凝器循环水泵(热水循环泵)输入功率:×=注:建议加装变频器控制
注:蒸发器循环水泵建议从冷冻泵后环网取水,热泵机组蒸发器出口管接至冷水供水管网(即冷机蒸发器出水主管)注:省1台水源循环泵(减少建设投资,方便运营)
114RT水源热泵机组采购价:2500×114=28万5
供热区域保温隔热,水源热泵机组会运行在80%负荷以下,实际功耗为:85×=68KW
5000平米动力站供暖总功耗:热泵机组实际功耗68KW+热水循环泵功耗16KW(已考虑变频)=84KW/h
每小时运行费用:×84=元/h;每日运行费用:×24=元/日;
每(供暖)季运行费用:×120=19万3千5
酒仙桥数据中心制冷空调管理部:卜祥云140701。
