直流单臂电桥和直流双臂电桥使用方法及注意事项

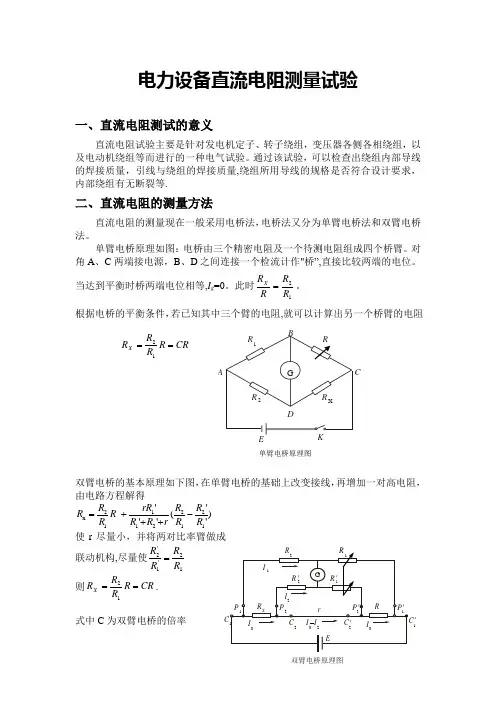

电桥的使用方法
电力设备直流电阻测量试验一、直流电阻测试的意义直流电阻试验主要是针对发电机定子、转子绕组，变压器各侧各相绕组，以及电动机绕组等而进行的一种电气试验。
通过该试验，可以检查出绕组内部导线的焊接质量，引线与绕组的焊接质量,绕组所用导线的规格是否符合设计要求，内部绕组有无断裂等.二、直流电阻的测量方法直流电阻的测量现在一般采用电桥法，电桥法又分为单臂电桥法和双臂电桥法。
单臂电桥原理如图：电桥由三个精密电阻及一个待测电阻组成四个桥臂。
对角A 、C 两端接电源，B 、D 之间连接一个检流计作"桥”,直接比较两端的电位。
当达到平衡时桥两端电位相等,I g =0。
此时12R RR R X =。
根据电桥的平衡条件，若已知其中三个臂的电阻,就可以计算出另一个桥臂的电阻CR R R R R X ==12双臂电桥的基本原理如下图，在单臂电桥的基础上改变接线，再增加一对高电阻，由电路方程解得)''('''121221112x R R R R r R R rR R R R R -+++=使r 尽量小，并将两对比率臂做成联动机构,尽量使12'1'2R RR R =则CR R R RR X ==12.式中C 为双臂电桥的倍率单臂电桥原理图AR 1 BCDR2 R EKGR XG1 I 12 1I 2P 2 P ＇ 2 P ＇ 1 P 1 r R1 C 22C ＇ 1＇ I 3 I 2I 3I 3 R X ER 2 R R ＇ R ＇三、双臂电桥简介1、 双倍电桥外型如下图：图中：1 电流接线柱; 2 电位接线柱； 3 电桥外接下工作电源开关； 4检流计放大器开关; 5 检流计; 6 检流计调零旋钮; 7 倍率读数旋钮 8 检流计灵敏度调节旋钮 9 粗调旋钮; 10 细调旋钮； 11 电桥工作电源； 12 检流计电源开关2、QJ44型双臂电桥电路图四、双臂电桥的使用方法1、在电池盒内装入1.5V1号手电筒电池6节用作电桥的工作电源、1节9V 电池用做检流计工作电源。
直流单双臂电桥安全操作及保养规程
直流单双臂电桥安全操作及保养规程前言直流单双臂电桥是一种用于测量电阻、电容和电感等元件的仪器，广泛应用于电子、通讯、计算机、仪器仪表等领域。
在使用过程中，为确保人身和器材的安全，有必要制定一套严格的安全操作和保养规程。
安全操作规程1. 仪器检查在使用直流单双臂电桥前，请务必进行以下检查：•线路连接：检查仪器电源、测试线、测量元件等各种线路的连接状态是否正确。
•仪器开关：确认主电源、电桥电源开关是否处于关闭状态。
•仪器外观：检查仪器表面是否有损坏或腐蚀的情况。
2. 仪器准备在开始操作仪器前，需要进行如下准备：•保持场地整洁：在实验室内保持整洁，避免杂物干扰仪器的工作。
•防静电措施：在干燥的环境中操作前，请先接地，并穿上防静电鞋、衣服等。
•充分预热：如果仪器需要预热，请确保它已经预热充分。
3. 操作技巧•调零：在进行测量前，务必进行调零操作。
调零操作的目的是去除电桥和电缆中的残余电荷，保证测量精度。
•操作步骤：按照操作手册，正确进行仪器的操作步骤，不要随意增加或删除任何步骤。
•注意测量范围：在测量时，应该按照规定的测量范围进行测量，避免因过大或过小的测量范围导致数据异常。
•避免碰撞：在操作过程中，应该避免碰撞、震动等情况，以免影响仪表精度或导致仪器损坏。
4. 安全注意事项•绝缘电压：在使用直流单双臂电桥时，要注意与地的绝缘电压是否符合标准，避免电击事故。
•电解液：直流单双臂电桥中使用的电解液腐蚀性较强，使用过程中要小心操作，避免意外溅出。
•线圈温度：在长时间使用过程中，电桥线圈会发热，温度有时会超过摄氏50度，请避免触摸线圈或在靠近的地方放置易燃的物品。
保养规程1. 日常保养•清洗：仪器在使用过后，需要及时清洗并擦干表面，并尽可能避免与水接触。
•维护：定期检查各个接口，尤其是电缆接头是否松动，检查电池电压是否符合标准。
•切勿拆卸：除了仪器使用指南中允许自行维护的部件外，请勿自行拆卸电桥仪器，以免影响其工作性能。
掌握直流双臂电桥的使用方法
用于测量前的指针调零工作，必须先将检流计锁扣 打开，才能进行调零。
各按钮说明
Rx接线柱
用以连接被测电阻； 检流计连接片 通常放在“外接”位置，为提高在高阻值测
量中的精度，需外接高灵敏度感流计时，须 将连接片放在“内接”位置，外接检流计接 在“外接”两端钮上。
各按钮说明
检流计按钮开关“G”和电源（按钮）开关
比 较 臂 转 换 开 关
电源 按钮
检流计 按钮
被测电阻接线端 钮
各按钮说明
检流计指针
当有电流流过检流计时，指针会发生偏转，流过电 流的方向不同，指针偏转的方向也不同。
比例臂旋钮、比较臂旋钮
分别连接R1以及R3 、R4电阻（实际电路中电阻有 多组），通过调节旋臂读数的乘积。
三．直流双臂电桥（凯文电桥）
凯文电桥使用方法
步骤1：检查灵敏度旋钮置最小位置，打开检
流计机械锁扣，调节调零器使指针指在零位。 步骤2：估测被测电阻，选择倍率臂 步骤3：接入被测电阻。 步骤4：接通电路，调节读数盘使之平衡。 步骤5：计算电阻值。
凯文电桥使用方法示意图
四．注意事项：
1、用电桥测量电阻时，均不许带电测量，测量时 必须将被测电阻与其它所有接线断开，单独测量。 2、在进行测量时，应先按电源按钮，再按检流计 按钮；测量完毕后，先松开检流计按钮，再松开电 源按钮，以防被测对象产生感应电动势损坏检流计。 3、因为导体的电阻值是随温度变化的，所以在测 量时，必须记录被测导体当时所处环境的温度，所 测得的结果都必须进行温度换算后才能和以前测得 的数据进行比较。
工作原理 Rx是要测量的电阻，R2/R3的比值通常
配成固定的比例，称为电桥的比率臂； R4称为比较臂，是一个可调电阻。在测 量时，首先选取定的比率臂，然后调节 比较臂使电桥平衡，则比率臂倍率和比 较臂读数值的乘积就是被测电阻的阻值。
单双臂电桥的原理与使用方法
直流双臂电桥的型号很多，其操作方法与直流单臂电桥基
本相同。下面以QJ44型直流双臂电桥为例，说明其测量电 阻的步骤。 步骤1：检查灵敏度旋钮置最小位置，打开检流计机械锁扣， 调节调零器使指针指在零位。 提示： 1 发现电桥电池电压不足应及时更换，否则将影响电桥 的灵敏度。 2 采用外接电源时，必须注意电源的极性。将电源的正、 负极分别接到“＋”“－”端钮，且不要使外接电源电压 超过电桥工作电压的规定值。
步骤5：计算电阻值。
被测电阻值=倍率数×读数盘读数 步骤6：关闭电源。 先断开检流计按钮Ｇ，再断开电源端钮Ｂ，然后 拆除被测电阻，最后锁上检流计锁扣。 步骤7：电桥保养。 每次测量结束，都应将盒盖盖好，存放于干燥、 避光、无振动的场合。 提示：搬动电桥时应小心，做到轻拿轻放，否则 易使检流计损坏
直流双臂电桥多用于测量阻值较小的电阻，常用于 学校实验，精密仪器的阻值测定等。
谢谢
(1) 电桥外接工作电源接线柱 (2) 检流计灵敏度调节旋钮； (3) 晶体管检流计工作电源开关 (4) 滑线读数盘； (5) 步进读数开关 (6) 检流计按钮开关；(7) 电桥工作电源按钮开关 (8) 被测电阻电流端接线柱 (9) 量程因素读数开关 (10) 被测电阻电位端接线柱 (11) 检流计电气调零旋钮 (12) 被测电阻电流端接线柱 (13) 检流计指示
讲解人：高志江
1、先将检流计的锁扣打开（内 外），调节调零器把
指针 调到零位。 2、把被测电阻接在“xR”的位置上。 要求用较粗较 短的连接导线，并将漆膜刮净。接头拧紧，避免采用 线夹。因为接头接触不良将使电桥的平衡不稳定，严 重时可能损坏检流计。 3、估计被测电阻的大小，选择适当的桥臂比率，使比 较臂的四档都能被充分利用。这样容易把电桥调到平 衡，并能保证测量结果的4位有效数字。 4、先按电源按钮B，（锁定）再按下检流计的按钮G （点接）。
电桥的使用(单臂、双臂)
三、仪器介绍 1、箱式惠斯登电桥的使用方法（QJ45型）。 2、直流双臂电桥的使用方法（QJ44型）。
单臂直流 电桥45型
双臂直流电桥 QJ44型
单臂直流 电桥23型
电源
四、实验内容
（一）用单电桥测电阻 1、熟悉惠斯登电桥各旋钮的作用； 2、分别测出三个未知电阻Rx 及对应的电桥灵敏度Si； 3、计算
电桥的使用（单臂、双臂）
电桥电路是电磁测量中电路连接的一种基本方式。由于 它测量准确，方法巧妙，使用方便，所以得到广泛应用。电 桥电路不仅可以使用直流电源，而且可以使用交流电源，故 有直流电桥和交流电桥之分。 直流电桥主要用于电阻测量，它有单电桥和双电桥两种。 前者常称为惠斯登电桥，用于1～10 6 Ω范围的中值电阻测量； 后者常称为开尔文电桥，用于10 -3～1Ω范围的低值电阻测量。 电桥的种类繁多，但直流单电桥是最基本的一种，它是 学习其他电桥的基础。
一、实验目的
1、掌握用单臂电桥测电阻的工作原理及方法； 2、了解用双臂电桥测低电阻的原理和方法； 3、学习测定电桥的灵敏度，并学会测量导体电阻率。
二、实验原理
1、直流单臂电桥的工作原理
(1) 惠斯登电桥原理图：如下片所示
惠斯登电桥原理图：
B R1 I1 A G RX IX C
电阻的四端钮接法
P1
(1) 测量导体电阻、长度及误差如下:
导体 材料 电阻 R()
RCu (10 2 ) 2 RCu (10 4 () 2 ) 导体长
LCu (10 2 cm)
2 LCu (10 4 (cm) 2 )
度Li
铜棒

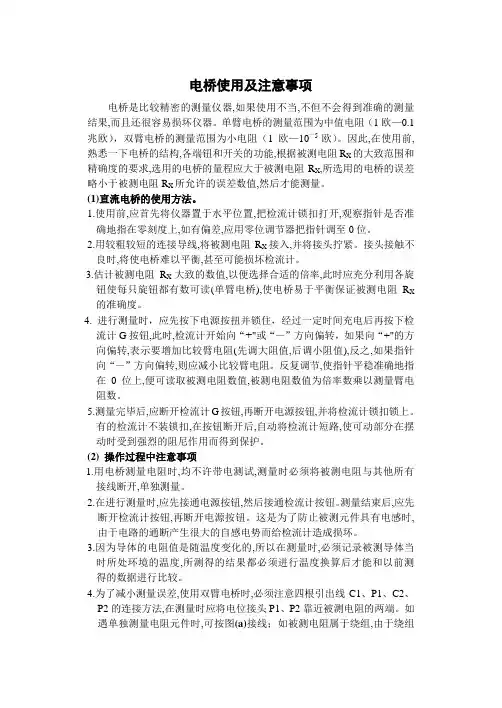

电桥使用及注意事项
电桥使用及注意事项电桥是比较精密的测量仪器,如果使用不当,不但不会得到准确的测量结果,而且还很容易损坏仪器。
单臂电桥的测量范围为中值电阻（1欧—0.1兆欧），双臂电桥的测量范围为小电阻（1欧—10—5欧）。
因此,在使用前,熟悉一下电桥的结构,各端钮和开关的功能,根据被测电阻R X的大致范围和精确度的要求,选用的电桥的量程应大于被测电阻R X,所选用的电桥的误差略小于被测电阻R X所允许的误差数值,然后才能测量。
(1)直流电桥的使用方法。
1.使用前,应首先将仪器置于水平位置,把检流计锁扣打开,观察指针是否准确地指在零刻度上,如有偏差,应用零位调节器把指针调至0位。
2.用较粗较短的连接导线,将被测电阻R X接入,并将接头拧紧。
接头接触不良时,将使电桥难以平衡,甚至可能损坏检流计。
3.估计被测电阻R X大致的数值,以便选择合适的倍率,此时应充分利用各旋钮使每只旋钮都有数可读(单臂电桥),使电桥易于平衡保证被测电阻R X 的准确度。
4. 进行测量时，应先按下电源按扭并锁住，经过一定时间充电后再按下检流计G按钮,此时,检流计开始向“+"或“—”方向偏转，如果向“+"的方向偏转,表示要增加比较臂电阻(先调大阻值,后调小阻值),反之,如果指针向“—”方向偏转,则应减小比较臂电阻。
反复调节,使指针平稳准确地指在0位上,便可读取被测电阻数值,被测电阻数值为倍率数乘以测量臂电阻数。
5.测量完毕后,应断开检流计G按钮,再断开电源按钮,并将检流计锁扣锁上。
有的检流计不装锁扣,在按钮断开后,自动将检流计短路,使可动部分在摆动时受到强烈的阻尼作用而得到保护。
(2) 操作过程中注意事项1.用电桥测量电阻时,均不许带电测试,测量时必须将被测电阻与其他所有接线断开,单独测量。
2.在进行测量时,应先接通电源按钮,然后接通检流计按钮。
测量结束后,应先断开检流计按钮,再断开电源按钮。
这是为了防止被测元件具有电感时,由于电路的通断产生很大的自感电势而给检流计造成损坏。
直流单臂电桥的使用方法
直流单臂电桥的使用方法
直流单臂电桥的使用方法
直流单臂电桥（Digital Force Balance Bridge）是一种新型测试仪器，它由电子源、功率差分器、示波器以及力传感器等部件组成，用于测量机械结构的运动特性、质量、固有频率、谐振特性、碰撞损伤等方面的参数。
下面介绍直流单臂电桥的使用方法：
一、安装环境
1、接线：将电子源、功率差分器、示波器以及力传感器进行接线，连接好各种电子元件，检查接线是否正确，确保直流单臂电桥正常工作。
2、位置：将直流单臂电桥设置在被测物体的旁边，确保被测物体不会受到外界的干扰，保证测试的准确性。
3、调试：将电子源设置好，并调试功率差分器，示波器和力传感器，使得这些部件的各项参数符合要求。
二、测量程序
1、输入信号：将所需要测试的信号输入到直流单臂电桥，并使这些信号通过功率差分器经过变换，得到测试所需要的信号。
2、调参：根据被测物体的参数，调整功率差分器、示波器以及力传感器的参数，确保测试的精度。
3、测量：通过力传感器测量被测物体的参数，并经过示波器对测量的信号进行显示，从而可以得到被测物体的运动参数。
4、结果分析：根据示波器的显示结果，对被测物体的运动参数
进行分析，从而得出测量结果。
以上就是关于直流单臂电桥的使用方法。
在使用前，需要对各个元件进行安装、接线以及调试，然后根据所测量的参数进行调参，最后通过力传感器测量完成测试，并根据示波器显示的结果分析得出结论。
数字直流单臂电桥安全操作及保养规程
数字直流单臂电桥安全操作及保养规程
一、安全操作
1.1 环境要求
数字直流单臂电桥需要放置在无尘、无烟、干燥、通风、温度适宜的环境内，不得暴露于阳光直射下，也不得放置在潮湿、易燃、易爆环境下。
1.2 操作前检查
在进行数字直流单臂电桥操作之前，必须对仪器进行全面检查，确保仪器符合以下标准：
•仪表正常工作
•电源线接触良好
•测试坑无任何污物
•标准器件正确、无变形等情况
1.3 操作时的安全注意事项
在数字直流单臂电桥的操作过程中，一定要注意以下事项：•严禁拆卸和改动仪器内部结构；
•严禁操作人员将手伸进测试坑；
•使用标准器件时需注意其额定值和使用寿命，如有疑问应咨询专业人士；
•操作完成后须将电源关闭，且必须等待仪器彻底冷却后再进行移动。
二、保养规程
2.1 定期清洁
数字直流单臂电桥应当保持清洁，包括外部表面和测试坑内部。
在进行清洁之前，必须断开电源，等待其完全冷却后再行操作。
2.2 良好的使用习惯
数字直流单臂电桥必须按照正确的操作流程进行使用，避免使用不当带来的磨损和故障。
2.3 注意维护
数字直流单臂电桥应按要求定期进行维护，包括清洁、保养、调校等。
2.4 防止震动和撞击
数字直流单臂电桥在移动过程中一定要注意防止震动和撞击，以免造成部件疲劳、变形等损坏。
三、结论
数字直流单臂电桥是一款精密的电子仪器，操作人员在使用时必须安全操作和保养，以确保其正常工作和延长使用寿命。
同时，也需要注意切勿破坏仪器结构，如有破损或操作异常的情况，应该及时咨询专业人士进行相关的检修和维护。
直流单臂电桥和直流双臂电桥使用技巧及注意事项
直流单臂电桥和直流双臂电桥使用技巧及注意事项直流电桥是电子测量仪器中常用的一种，广泛应用于电阻、电容、电感等元件的测量和实验中。
直流电桥主要分为单臂电桥和双臂电桥两种类型，下面将分别介绍它们的使用技巧及注意事项。
1.确定已知电阻：首先需要确定已知电阻的值。
对于较精确的测量，建议选取与未知电阻接近或相等的已知电阻，以提高精度。
2.连接电桥：将未知电阻接在电桥臂上，并将已知电阻分别接在另外三个电桥臂上。
注意保持连接良好，避免接触不良导致测量误差。
3.调整电桥平衡：打开电源，调整电桥中的可变电阻，使电桥平衡。
平衡时，电桥两端电压为零，可以通过连接示波器或电压表来检测。
4.测量电流：用电流表测量通过电桥元件的电流大小，可以通过调节电源电压控制电流大小。
5.计算未知电阻：根据已知电阻的值和测量的电阻值，使用标准计算公式计算出未知电阻的值。
注意事项：-在使用直流单臂电桥时，要注意电桥平衡的稳定性。
在调整电桥平衡时，要防止外部磁场、温度变化等因素对电桥平衡的影响。
-电桥电源的稳定性也是需要注意的，应该使用稳压电源或其他稳定的电源来保证电压稳定。
-在接线时要注意避免接触不良，以及接线处的电线松动或断开，这些因素都会导致测量误差的产生。
直流双臂电桥是在直流单臂电桥的基础上增加了一个电桥臂，通常用于电容和电感的测量。
1.选择合适的电阻：根据测量需求选择合适的电阻进行连接。
对于测量电容，建议使用与待测电容相近的已知电阻，并调整电位器使电桥平衡；对于测量电感，可使用与待测电感相近的已知电感。
2.连接电桥：将待测电容或电感接在电桥臂上，将已知电容或电感接在另外三个电桥臂上。
同样地，保持连接良好以防止测量误差。
3.调节电桥平衡：打开电源，调整电桥中的可变电阻和电位器，使电桥平衡。
平衡时，电桥两端电压为零，可以通过连接示波器或电压表来检测。
4.测量电流或电压：使用适当的电流表或电压表来测量通过电桥元件的电流或电压大小，根据测量值计算未知电容或电感。
直流双臂电桥的使用及注意事项 直流双臂电桥如何操作
直流双臂电桥的使用及注意事项直流双臂电桥如何操作直流双臂电桥又称凯尔文电桥，是一种适用于测量1Ω以下的小电阻。
在电气工程中，常常要测量金属的电导率、分流器的电阻值、电机或变压器绕组的电阻值等，在用直流直流双臂电桥又称凯尔文电桥，是一种适用于测量1Ω以下的小电阻。
在电气工程中，常常要测量金属的电导率、分流器的电阻值、电机或变压器绕组的电阻值等，在用直流单臂电桥测量这些小阻值电阻时，接线电阻和接触电阻会给测量结果带来不可忽视的误差。
直流双臂电桥正是为了除去和减小这种误差而设计的。
使用方法：直流双臂电桥是专门测量低电阻的电桥，在使用直流双臂电桥时，除了遵守直流单臂电桥的使用步骤外，还应注意由于双臂电桥有P1，P2，C1，C2四个被测电阻接线端，其中，P1、P2称为电位端，C1、C2称为电流端，则被测电阻Rx应与电桥的电压端和电流端正确连接。
被测电阻的电流端钮应接电桥的C1、C2，电压端钮应接电桥的P1、P2、若被测电阻没有专门接线，应设法使每端引出两根线，分别接电压端和电流端。
而且引线应尽量短而粗，接触要良好。
电压接头应比电流接头更靠近被测电阻Rs，测量时操作要快。
使用注意事项：①直流双臂电桥有四个接线端，即Pl，P2，C1，C2，其中P1、P2是电位端钮，C1、C2是电流端钮。
被测电阻的电流端钮和电位端钮应与双臂电桥的对应端钮正确连接。
当被测电阻没有专门电位端钮和电流端钮时，要设法引出四根线与双臂电桥连接，并用内侧的一对导线接到电桥的电位端钮上，两对接头线不能绞在一起。
②连接导线应尽量短而粗，导线接头要除尽污物，应接触良好，并且要连接牢靠，尽量削减接触电阻，以提高测量精度。
③直流双臂电桥工作电流很大，测量时“B”按钮不要锁定，且使用电池测量时，操作速度要快，以避开耗电过多。
测量结束后，应立刻切断电源。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
直流双臂电桥
6、仪器应保持清洁，并避免直接曝晒和剧烈震动。
指零。
检流计指针向“+”方向偏转，则应增大读书盘读数；反之，
由于双臂电桥在工作时电流较大，要求
述调节过程中动作一定要迅速，以免电池 耗电量过大。另外，如果被测量电阻不含 电感，则可同时按下或松开电源按钮盒检 流计按钮。
步骤5 计算电阻值 被测电阻值=倍率数×读书盘读数 用万用表估测铜导线电阻的大约数值后，用直流双臂 电桥测量其直流电阻r1，并将测量结果填入附表 ：
（1）被测电阻有电流端钮时，要与电桥上相应的 端钮相连接。同时要注意电位端钮总是在电流端 钮的内侧，且两电位端钮之间的电阻就是被测电 阻。
（2）如果被测电阻（如一根导线）没有电流端钮
和电位端钮，则可按图所示自行引出电流端钮和 电位端钮，然后与相应的端钮相连接。
步骤3 估测被测电阻，选择比例臂
用万用表估测被测电阻值，选择适当的倍率挡。
提示
（1）发现电桥电池电压不足应及时更换，否则将 影响电桥的灵敏感。 （2）当采用外接电源时，必须注意电源的极性。 将电源的正、负极分别接到“+”“-”端钮，且不要 使外接电源电压超过电桥说明书上的规定值。
步骤2 接入被测电阻
接入被测电阻时，应采用较粗较短的导线
连接，接线间不得绞合，并将接头拧紧
I3=I4,。根据基尔霍夫第二定律可写出各回路电压方程
推导得到：
R2 rR2 R3 R4 RX Rn ( ) R1 r R3 R4 R1 R2
要求 R3 / R1 R4 / R2 同时使r→0。 电桥平衡，则被测电阻R=比例臂倍率×比较臂读数 R2 RX Rn R1
3、直流双臂电桥制成
直流双臂电桥
一、复习
单臂直流电桥的使用方法
图1
图中Rx是被测电阻
图2
QJ44型直流双臂电桥的原理
QJ44型电桥原理电路图 • QJ44型电桥电路图
电源按钮B
QJ44型直流双臂电桥的原理
QJ44型电桥原理电路图
QJ44型电桥电路图
C1和C2、Cn1和Cn2是它们的电流端 钮;P1和P2、Pn1和Pn2是它们的电 位端钮
QJ44型直流双臂电桥的原理
G
原理图
cb 、 bd 、 da ;
分别接上标准电阻R2、 R3、R4
电路图
一、下面首先介绍的是QJ23型直流单臂电 桥原理及其使用方法： • 直流单臂电桥又称惠斯登电桥;其原理电路如下图&
G
原理图
直流电源E接在电桥 的一对对角点ab上
电路图
一、下面首先介绍的是QJ23型直流单臂电 桥原理及其使用方法： • 直流单臂电桥又称惠斯登电桥;其原理电路如下图&
单臂电桥的面板及功能介绍
外 接 电 源
测量大的负载时用于连接外电路电源
单臂电桥的面板及功能介绍
内外接 接线端 子
用于接被测电阻“内、外”接线柱内接――锁检流计指针 ;外接――可以测量
单臂电桥的面板及功能介绍
比率臂
用于测量时倍率的选择共有7个档;即 0.001 、0.01、0.1 、1、 10 、100 、1000&
检流计按钮开关 测量时用于点动或锁定检流计电路
QJ44型直流双臂电桥的面板
电桥工作电源按钮开关 测量时用于接通或断开电源可以锁定
QJ44型直流双臂电桥的面板
被测电阻电流端接线柱 测量时连接被测电阻的外侧排除和减少接线电阻与接触电阻对测量结果的影响
QJ44型直流双臂电桥的面板
电桥的使用技巧
电桥的使用技巧（此处已添加圈子卡片，请到今日头条客户端查看）电桥是利用比较法测量电路参数的仪器，具有很高的准确度和灵敏度。
它可以用来测量电阻、电容、电感和电路的参数。
电桥可分为测量电容、电感等交流参数的交流电桥和测量电阻等直流参数的直流电桥两种类型。
其中直流电桥又可分为单臂电桥和双臂电桥两种。
单臂电桥直流单臂电桥又称作惠斯登电桥，是一种测量1Ω以上中值电阻的比较精密的测量仪器。
单臂电桥的测量原理如图2.1所示。
在此以QJ23a型直流单臂电桥为例，介绍它的结构和使用方法。
图2.1中，被测电阻Rx和R2、R3、R4这3个已知电阻连接成四边形。
4个电阻的连接点a、b、c、d称为电桥的顶点;由这4个电阻组成的支路ac、cb、ad、bd 称为桥臂。
在电桥的a、b 两个顶点之间(一般称为电桥输入端)接一个直流电源，而在电桥的c、d两个顶点之间(一般称为电桥输出端)接一个指零仪(检流计)。
当电桥电源接通之后，调节桥臂电阻R2、R3和R4，使c、d两个顶点的电位相等，即指零仪两端没有电位差，其电流Ig=0，这种状态称为电桥平衡。
当电桥平衡时，有：图2.1 单臂电桥的电路原理图式(2-1)中，R2/R3称为电桥的比率臂，电阻R4称为比较臂。
当电桥平衡时，可以由R2、R3和R4的电阻值求得被测电阻Rx。
为读数方便，制造时，使R2/R3的值为十进制倍数的比率，如0.1、1.0、10、100 等。
这样，Rx便为已知量R4的十进制倍数，便于读取。
用电桥测电阻实际上是将被测电阻与已知的标准电阻进行比较来确定被测电阻值，只要比率臂电阻和比较臂电阻R2、R3和R4足够精确，Rx 的测量准确度也就比较高。
直流单臂电桥的准确度分为0.01、0.02、0.05、0.1、0.2、0.5、1.0、2.0共8个等级。
由于式(2-1)是根据Ig=0得出的结论，所以指零仪必须采用高灵敏度的检流计，以确保电桥的平衡条件，从而保证电桥的测量精度。
电桥使用方法
一、直流双臂电桥的使用方法1. 使用方法1）将FMQJ44的电源线接通市电；或者在QJ44的电池盒内，装入1.5伏1号电池6节和6F22型9V电池2节时，此时电桥就能正常工作。
如用外接直流电源1.5~2伏时，电池盒内的1.5伏电池，应预先全部取出。
2） B1（检流计电源开关）板到“通”位置，等稳定后（约5分钟），调节检流计指针在零的位置。
3）灵敏度旋扭应放在最低位置。
4）将被测电阻，按四端连接法，接在电桥相应的C1 ，P1 ，C2，P2 的连接线柱上。
5）估计被测电阻值大小，选择适当的倍率位置，先按下“G”的开关，再按下“B”（电桥工作电源通/断开关），调节步进读数，滑线读数，使检流计指针在零的位置上。
6）如发现检流计灵敏度不够，应增加其灵敏度，移动滑线盘4小格，检流计指针偏离位越一格，就能满足测量要求。
在改变灵敏度时，会引起检流计指针偏离零位，在测量之前，应当随时调节检流计零位。
7）被测电阻按下式计算：被测电阻值=倍率读数×步数读数+滑线读数，被测电阻范围与倍率选择按下表进行倍率被测电阻范围（欧姆）×100 1.1~11 ×10 0.11~1.1 ×1 0.011~0.11 ×0.1 0.0011~0.011 ×0.01 0.000011~0.00112．注意事项1）在测量电感电路的直流电阻时，应按下“B”开关，再按下“G”开关，断开时，应先松开“G”，再松开“B”2）测量0.1欧姆以下阻值时，“B”开关应间歇使用。
3）在测量0.1欧姆以上阻值时。
C1，C2，P1，P2的连接线柱到被测量电阻之间的连接导线电阻为0.005欧姆~`0.01欧姆；测量其他阻值时，连接导线电阻可不大于0.05欧姆。
4）QJ44使用完毕后，“B”与“G”开关应弹起（断）；“B1”开关板向“断”位置，避免浪费检流计放大器工作电源；FMQJ44使用完毕应及时脱离市电。
直流单臂电桥
19
2021/10/10
4.直流单臂电桥使用注意事项
4） 在电桥调平衡过程中，不要把检流计按 钮按死，应是每改变一次比较臂电阻，按 一次按钮测量一次，直至检流计偏转较小 时，再按死检流计按钮。
5) 测量结束不再使用时，应将检流计的锁 扣锁上。
20
2021/10/10
7
2021/10/10
2.直流单臂电桥外壳上的部件
➢ 2）比例臂旋钮、比较臂旋钮：
分别连接R1以及R2、R3电阻（ 实际电路中电 阻有多组），通过调节旋钮可以选择相应的电阻 与之相连接，最后的Rx读数为比例臂和比较臂读 数的乘积。
➢ 3）调零器：
用以测量前的指针调零工作。必须先将检流计 锁扣打开，才能进行调零。
直流电阻测试知识
直流单臂电桥
电气设备检修专业技能
1
2021/10/10
直流单臂电桥概述
在电气试验中，测量直流电阻是用得较多的试 验项目，所用测量仪器一般都是直流电桥。
利用直流电桥测量直流电阻，简单方便，准确 度高。
直流电桥按其功能可分为：
1）直流单臂电桥； 2）直流双臂电桥。
2
2021/10/10
2021/10/10
4. 直流单臂电桥使用注意事项
1） 如被测电阻时具有电感的线圈，（例如测量
变压器、电动机、电抗器绕组的直流电阻），
由于存在较长的充电时间，在开始测量时，先 按下电源按钮“B”，待充电结束时再按下检流 计按钮“G”。测量完毕，先松开检流计按钮， 后松开电源按钮。
➢ 目的：避免由于充电之初，电流的快速变化引 起检流计指针的急剧摆动，防止损坏检流计。
11
2021/10/10
3.用单臂电桥测试直流电阻操作步骤
直流双臂电桥使用方法
直流双臂电桥使用方法
步骤一：连接电桥电路
1.将待测电阻、电容或电感分别连接到电桥的不同臂。
2.将电源线连接到电桥的电源端口，并接通电源。
步骤二：调零操作
1.将电桥调节装置设置为零位，即调零状态。
2.如果电桥上有调节电位器，需要把它调至中间位置。
3.调整电桥上的调节电位器，使电桥测量平衡，即悬挂的指针保持在刻度盘的中央位置。
步骤三：测量测试元件的阻值、容值或感值
1.调节电桥调节装置，使悬挂指针指向刻度盘上的0刻度，电桥达到平衡状态。
2.记录电桥平衡时刻度盘上标示的数值。
3.将测试元件更换为待测元件，调整电桥上的调节电位器，使电桥再次平衡。
4.记录电桥再次平衡时刻度盘上的数值。
5.根据平衡前后的刻度盘数值差别，可以计算出待测元件的阻值、容值或感值。
步骤四：测量精度控制
1.每次测量完毕后，应将电桥调节装置恢复到零位，以保证下次测量
的准确性。
2.如果电桥上有精度调节装置，需要定期进行校准，以提高测量精度。
步骤五：注意事项
1.在连接电桥电路时，应确保电路连接正确、稳定。
2.测量时要注意避免外界干扰，如电磁场等。
3.测量稳定时要小心操作，避免触碰电桥电路，以免影响测量结果。
直流双臂电桥是一种非常实用的测试仪器，它能够精确测量电路元件
的参数，可以应用于电子、电气、通信、仪器仪表等领域。
在使用直流双
臂电桥时，需要按照上述操作步骤进行操作，并注意相关的注意事项，以
提高测量的准确性。
单臂电桥使用方法及注意事项
单臂电桥使用方法及注意事项1. 什么是单臂电桥嘿，朋友们！今天咱们来聊聊单臂电桥，这个听起来有点高大上的东西其实很常见，尤其在电子实验室里。
单臂电桥简单来说就是一个用来测量电阻的工具。
你可能会想：“这和我有什么关系？”其实，电桥可不是只在实验室里晃荡的，它在我们的日常生活中也大有用处，比如检测电器的故障、校准仪器等等。
它的工作原理就像是个“小侦探”，能帮助我们精准找到电路里的问题。
2. 单臂电桥的使用方法2.1 基本步骤使用单臂电桥的时候，其实流程挺简单的。
首先，你得把电桥放在一个平稳的地方，别让它像个喝醉酒的小伙伴一样摇摇晃晃的。
接着，接上电源，这里要注意，电源的电压要和电桥的额定电压相匹配哦！再不然，电桥可就不高兴了，可能会出点小状况。
然后，我们把待测电阻连接到电桥的相应端口。
这里的小技巧就是，要确保连接良好，避免出现虚接的情况。
你知道的，虚接就像是搭讪时不小心把话题聊成了“天气”，可不太好。
接着，调节电桥的平衡，让指针稳稳地指在零点上。
这个过程可需要点耐心，但只要一切就绪，你会发现自己仿佛变成了个电阻测量大师。
2.2 注意事项不过，使用单臂电桥可不是只管操作就行，咱们还得留心一些细节。
比如，千万别把电桥放在潮湿的地方，水可不是它的好朋友。
如果不小心沾水了，嘿，后果可能会让你大跌眼镜。
还有啊，接线的时候也要注意极性，正负极接反了，电桥可能会“罢工”，这可就得不偿失了。
哦，对了，测量前最好先校准一下电桥。
就像你去健身房前要先热身一样，校准能让测量更加准确。
最后，使用完毕后，记得把电源关掉，避免浪费电，做个环保的小达人。
3. 小贴士与总结3.1 实用小贴士在这里，给大家分享几个小贴士，让你在使用单臂电桥时更得心应手。
首先，可以准备一个记事本，把每次测量的结果记录下来，方便以后查阅。
毕竟，谁会记得住所有的数据呢？而且记录下来就像在给自己的“电阻档案”加分，嘿嘿。
其次，定期对电桥进行维护，清理灰尘、检查连接线，保持它的最佳状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直流单臂电桥和直流双臂电桥使用方法
及注意事项
电桥是常用仪器，它的主要特点是灵敏度和准确度高，分为直流电桥和交流电桥两大类。
直流电桥主要用于测量电阻，根据结构不同，又可分为单臂电桥和双臂电桥两种。
交流电桥主要用于测量电容、电感和阻抗等参数。
万用阻抗电桥兼有直流电桥和交流电桥的功能。
I >R 数字测量仪则是一种高
性能的自动阻抗测量电桥。
直流单臂电桥直流单臂电桥又称惠斯登电桥，是一种精密测量中值电阻（1 Q〜1MQ的直流平
衡电桥。
通常用来测量各种电机、变压器及电器的直流电阻。
常用的有QJ23型携带式直流单臂电桥，图1为它的面板图。
图 1 QJ23 型直流单臂电桥面板图①直流单臂面板图说明a、比率臂转换开关共分七挡，分别是
0.001,0.01,0.1,1,10,100,1000。
b、比较臂转换开关由四组可调电阻串联而成，每组均有九个相同的电阻，分别为九个1Q,九个10Q,九个100Q,九个1000Q。
调节面板上的四个读数盘，可得到0〜99990 范围内任意一个电阻值（其最小步进值为1Q）。
c、被测电阻接线端钮。
d、按钮开关。
B为电源开关，G 为检流计支路开关。
电桥不用时，应将G 锁住（顺时针旋转），以免检流计受振损坏。
e、检流计机械调零旋钮。
f、外接电源接线端钮。
g、检流计短路片及内、外接端钮
当使用机内检流计时，短路片应与“外接”端连接。
当使用外接检流计时，短路片应与“内接”端连接。
外接检流计从“外接” 端与公共端接入。
②单臂直流电桥测量步骤a将检流计锁
扣打开，调节机械调零旋钮，使检流计指针指向零。
b、接
上被测电阻Rx，根据It阻值范围选择适当倍率，使最高倍率
（X1000））示数不为零为宜。
c、测量时，先按下电源按钮“B” 再按下检流计按钮“G；若检流计指针偏向“ +；则应增大比较臂电阻；若指针偏向“-”，则应减小比较臂电阻。
调解平衡过程中不能把检流计按钮按死，待调到电桥接近平衡时，才可将检流计按钮锁定进行细调，直至指针调零，电桥达到平衡。
d、根据比率臂和比较臂，按下式计算被测电阻Rx的值：Rx=比率臂比率x比较臂电阻使用直流单臂电桥注意事项a、测量前先将检流计指针调零。
b、注意测量范围。
直流单臂
电桥以测量10- 1MQ电阻为宜。
用粗短导线将被测电阻牢固地接至标有“Rx”勺两个接线端钮之间，尤其是测量小电阻时（如小于0.1 Q 时），弓I线电阻和接触电阻皆不可忽略，避免带来很大测量误差。
c、根据被测电阻的大小，选择适当的桥臂比率。
在选择比率臂倍率时，应使比较臂的 4 挡电阻都能用上。
这样容易把电桥调到平衡，保证测量结果的有效数字，提高其测量精度。
比率臂比率选择如下表3所示。
d、电流线路接通后，按钮不可长时间按下，以免标准电阻
因长时间通过电流而使阻值改变。
e、测量电感线圈的直流电
阻时，应先按下电源按钮，再按检流计按钮；测量结束，应先断开检流计按钮，再断开电源，以免被测线圈的自感电动势造成检流计的损坏。
f、发现电池电压不足时应及时更换，否则将影响检流计的灵敏度，外接电源时，应符合说明书上规定电压值。
若长时间不用，应取出电池。
g、电桥使用完
毕，应先切断电源，然后拆除被测电阻，还要将检流计锁扣锁上，以防搬动过程中振坏检流计。
对于没有锁扣的检流计，应将按钮断开，它的常闭接点会自动将检流计短路，从而使可动部分得到保护。
h、测量高阻值（大于1M D 电阻时，因电路中电流较小，平衡点不明显，可使用外接电源和高灵敏度检流计，但外接电压应按规定选择，过高会损坏桥臂电阻。
直流双臂电桥直流双臂电桥又称凯尔文电桥，是一种适用于测量1Q以下的小电阻。
在电气工程中，常常要测量金属的电导率、分流器的电阻值、电机或变压器绕组的电阻值等，在用直流单臂电桥测量这些小阻值电阻时，接线电阻和接触电阻会给测量结果带来不可忽视的误差。
直流双臂电桥正是为了消除和减小这种误差而设计的。
图 2 为直流双臂电桥QJ103 型面板图。
图 2 直流双臂电桥QJ103 型面板图调节比率臂和比较臂转
盘使电桥平衡，贝被测电阻Rx=比率臂比率x比较臂电阻使用直流双臂电桥方法与直流单臂电桥基本相同，但还应注
意：①直流双臂电桥有四个接线端，即Pl, P2, C1 , C2,
其中P1、P2 是电位端钮，C1、C2 是电流端钮。
被测电阻的电流端钮和电位端钮应与双臂电桥的对应端钮正确连接。
当被测电阻没有专门电位端钮和电流端钮时，要设法引出四根线与双臂电桥连接，并用内侧的一对导线接到电桥的电位端钮上，两对接头线不能绞在一起，接线图如图 2 所示。
图 3 直流双臂电桥QJ103 型面板图②连接导线应尽量短而粗，导线接头要除尽污物，应接触良好，并且要连接牢靠，
尽量减少接触电阻，以提高测量精度。
③直流双臂电桥工作电流很大，测量时“ B按钮不要锁定，且使用电池测量时，操作速度要快，以避免耗电过多。
测量结束后，应立即切断电源。
