空心薄壁高墩滑模施工方法和质量控制要点
薄壁空心高墩滑模设计及施工要点控制

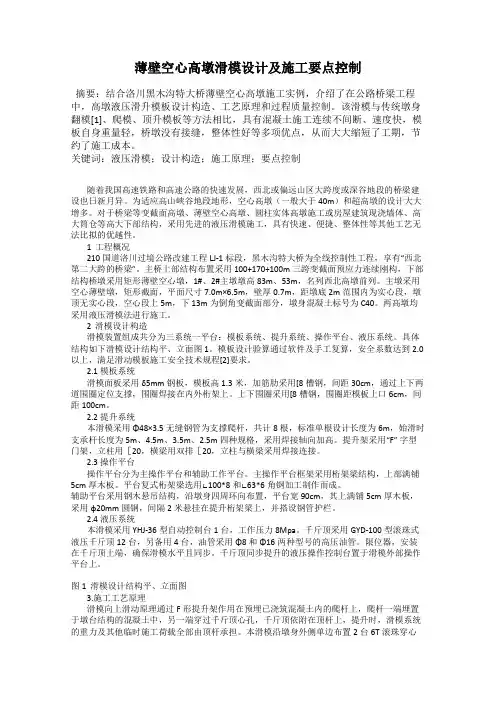

薄壁空心高墩滑模设计及施工要点控制摘要:结合洛川黑木沟特大桥薄壁空心高墩施工实例,介绍了在公路桥梁工程中,高墩液压滑升模板设计构造、工艺原理和过程质量控制。
该滑模与传统墩身翻模[1]、爬模、顶升模板等方法相比,具有混凝土施工连续不间断、速度快,模板自身重量轻,桥墩没有接缝,整体性好等多项优点,从而大大缩短了工期,节约了施工成本。
关键词:液压滑模;设计构造;施工原理;要点控制随着我国高速铁路和高速公路的快速发展,西北或偏远山区大跨度或深谷地段的桥梁建设也日新月异。
为适应高山峡谷地段地形,空心高墩(一般大于40m)和超高墩的设计大大增多。
对于桥梁等变截面高墩、薄壁空心高墩、圆柱实体高墩施工或房屋建筑现浇墙体、高大筒仓等高大下部结构,采用先进的液压滑模施工,具有快速、便捷、整体性等其他工艺无法比拟的优越性。
1 工程概况210国道洛川过境公路改建工程LJ-1标段,黑木沟特大桥为全线控制性工程,享有“西北第二大跨的桥梁”。
主桥上部结构布置采用100+170+100m三跨变截面预应力连续刚构,下部结构桥墩采用矩形薄壁空心墩,1#、2#主墩墩高83m、53m,名列西北高墩前列。
主墩采用空心薄壁墩,矩形截面,平面尺寸7.0m×6.5m,壁厚0.7m,距墩底2m范围内为实心段,墩顶无实心段,空心段上5m,下13m为倒角变截面部分,墩身混凝土标号为 C40。
两高墩均采用液压滑模法进行施工。
2 滑模设计构造滑模装置组成共分为三系统一平台:模板系统、提升系统、操作平台、液压系统。
具体结构如下滑模设计结构平、立面图1。
模板设计验算通过软件及手工复算,安全系数达到2.0以上,满足滑动模板施工安全技术规程[2]要求。
2.1模板系统滑模面板采用δ5mm钢板,模板高1.3米,加筋肋采用[8槽钢,间距30cm,通过上下两道围圈定位支撑,围圈焊接在内外桁架上。
上下围圈采用[8槽钢,围圈距模板上口6cm,间距100cm。
2.2提升系统本滑模采用Φ48×3.5无缝钢管为支撑爬杆,共计8根,标准单根设计长度为6m,始滑时支承杆长度为5m、4.5m、3.5m、2.5m四种规格,采用焊接轴向加高。
