海天注塑机专用机械手设计要点
注塑机械手的结构设计与力学性能分析
2、输入输出接口设计输入输出接口是控制系统与外部设备进行信息交互的 通道。针对注塑机械手的特点，需要设计相应的输入输出接口，包括传感器接口、 按键接口等，以实现对外部信息的实时采集和设备的控制。
3、主控芯片选择主控芯片是控制系统的核心部件，需要具备高性能、高可 靠性、易于编程等优点。根据实际需求，可以选择常用的微控制器（如STM32、 PLC等）作为主控芯片。
结构设计
1、整体设计注塑机械手的结构设计需考虑整体稳定性、操作灵活性以及易 于维护性。基于这些要求，通常采用关节式结构，由肩部、大臂、小臂和手部等 部件组成，实现绕轴旋转、伸缩和俯仰等动作。此外，还需合理分配各部件的质 量，以保证机械手的动态性能。
2、部件设计 （1）肩部：肩部是机械手的支撑部件，需要承受较大的载荷， 因此需具有足够的强度和刚度。通常采用金属材料制造，并设计为关节式结构， 以实现绕轴旋转和俯仰等动作。 （2）大臂：大臂是机械手的主要承力部件，需 要具备一定的刚度和强度。为确保大臂的稳定性，通常采用较粗的管材制造，并 设计有加强筋，以提高其抗扭能力和承载能力。 （3）
4、算法实现算法实现是控制系统的关键部分，需要根据机械手的工作特性 和控制要求，选择合适的控制算法（如PID控制、模糊控制等），并进行软件编 程实现。此外，还需进行调试和优化，以确保控制系统的稳定性和准确性。
实验验证
为验证注塑机械手的结构设计与力学性能分析的可靠性和有效性，需要进行 相应的实验验证。实验过程中，需要对机械手进行实际装配和调试，并进行性能 测试。例如，通过实验测试机械手的抓取力、运动速度、定位精度等指标，以验 证结构设计是否合理、力学性能是否满足要求。同时，实验过程中还需对控制系 统进行测试，验证控制系统的稳定性和准确性。
实验结果需进行详细的数据分析，以确定结构设计和力学性能分析的优劣， 并提出改进建议。

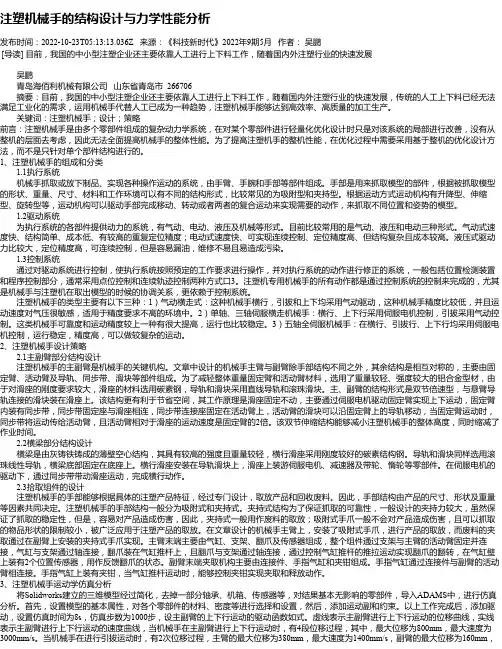

注塑机械手的结构设计与力学性能分析
注塑机械手的结构设计与力学性能分析发布时间：2022-10-23T05:13:13.036Z 来源：《科技新时代》2022年9期5月作者：吴鹏[导读] 目前，我国的中小型注塑企业还主要依靠人工进行上下料工作，随着国内外注塑行业的快速发展吴鹏青岛海佰利机械有限公司山东省青岛市 266706摘要：目前，我国的中小型注塑企业还主要依靠人工进行上下料工作，随着国内外注塑行业的快速发展，传统的人工上下料已经无法满足工业化的需求，运用机械手代替人工已成为一种趋势，注塑机械手能够达到高效率、高质量的加工生产。
关键词：注塑机械手；设计；策略前言：注塑机械手是由多个零部件组成的复杂动力学系统，在对某个零部件进行轻量化优化设计时只是对该系统的局部进行改善，没有从整机的层面去考虑，因此无法全面提高机械手的整体性能。
为了提高注塑机手的整机性能，在优化过程中需要采用基于整机的优化设计方法，而不是只针对单个部件结构进行的。
1、注塑机械手的组成和分类1.1执行系统机械手抓取或放下制品、实现各种操作运动的系统，由手臂、手腕和手部等部件组成。
手部是用来抓取模型的部件，根据被抓取模型的形状、重量、尺寸、材料和工作环境可以有不同的结构形式，比较常见的为吸附型和夹持型。
根据运动方式运动机构有升降型、伸缩型、旋转型等，运动机构可以驱动手部完成移动、转动或者两者的复合运动来实现需要的动作，来抓取不同位置和姿势的模型。
1.2驱动系统为执行系统的各部件提供动力的系统，有气动、电动、液压及机械等形式。
目前比较常用的是气动、液压和电动三种形式。
气动式速度快、结构简单、成本低、有较高的重复定位精度；电动式速度快、可实现连续控制、定位精度高、但结构复杂且成本较高。
液压式驱动力比较大，定位精度高，可连续控制，但是容易漏油，维修不易且易造成污染。
1.3控制系统通过对驱动系统进行控制，使执行系统按照预定的工作要求进行操作，并对执行系统的动作进行修正的系统，一般包括位置检测装置和程序控制部分，通常采用点位控制和连续轨迹控制两种方式口3。

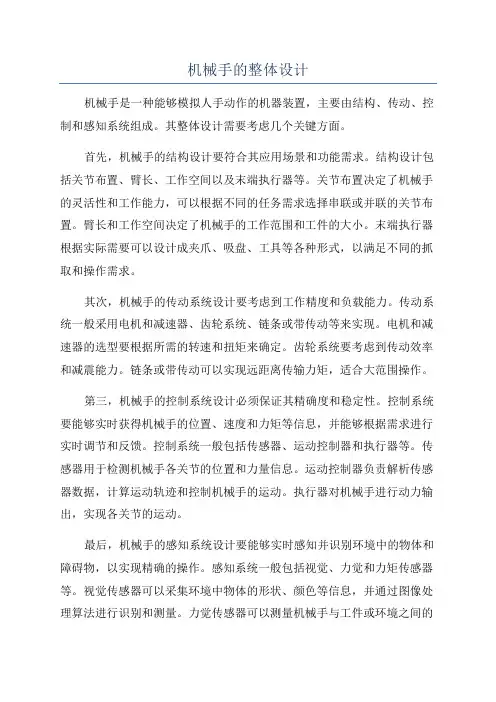

机械手的整体设计
机械手的整体设计机械手是一种能够模拟人手动作的机器装置，主要由结构、传动、控制和感知系统组成。
其整体设计需要考虑几个关键方面。
首先，机械手的结构设计要符合其应用场景和功能需求。
结构设计包括关节布置、臂长、工作空间以及末端执行器等。
关节布置决定了机械手的灵活性和工作能力，可以根据不同的任务需求选择串联或并联的关节布置。
臂长和工作空间决定了机械手的工作范围和工件的大小。
末端执行器根据实际需要可以设计成夹爪、吸盘、工具等各种形式，以满足不同的抓取和操作需求。
其次，机械手的传动系统设计要考虑到工作精度和负载能力。
传动系统一般采用电机和减速器、齿轮系统、链条或带传动等来实现。
电机和减速器的选型要根据所需的转速和扭矩来确定。
齿轮系统要考虑到传动效率和减震能力。
链条或带传动可以实现远距离传输力矩，适合大范围操作。
第三，机械手的控制系统设计必须保证其精确度和稳定性。
控制系统要能够实时获得机械手的位置、速度和力矩等信息，并能够根据需求进行实时调节和反馈。
控制系统一般包括传感器、运动控制器和执行器等。
传感器用于检测机械手各关节的位置和力量信息。
运动控制器负责解析传感器数据，计算运动轨迹和控制机械手的运动。
执行器对机械手进行动力输出，实现各关节的运动。
最后，机械手的感知系统设计要能够实时感知并识别环境中的物体和障碍物，以实现精确的操作。
感知系统一般包括视觉、力觉和力矩传感器等。
视觉传感器可以采集环境中物体的形状、颜色等信息，并通过图像处理算法进行识别和测量。
力觉传感器可以测量机械手与工件或环境之间的力量信息，实现更加精确的操作。
力矩传感器可以测量机械手各关节的力矩和负载情况，对控制系统提供实时反馈。
总而言之，机械手的整体设计需要考虑结构、传动、控制和感知等方面，以实现各种复杂的抓取和操作任务。
从结构设计到传动系统，再到控制和感知系统的设计，都要保证各个部分之间的协调和稳定性，以满足机械手在工业自动化、物流仓储、医疗卫生等领域的应用需求。
注塑机机械手伺服控制系统设计
注塑机机械手伺服控制系统设计注塑机机械手伺服控制系统是一种用于控制注塑机机械手运动的系统。
在注塑过程中，机械手需要准确地抓取注塑成型的零件，并将其放置到指定的位置。
为了实现这个目标，机械手伺服控制系统需要具有高精度、高速度和高可靠性的特点。
本文将围绕注塑机机械手伺服控制系统的设计进行详细介绍，包括系统结构、关键技术和性能要求等方面的内容。
一、系统结构1.注塑机：负责将熔化的塑料注入模具中，并形成成型零件。
2.机械手：负责抓取注塑成型的零件，并将其放置到指定的位置。
3.伺服控制器：负责对机械手的运动进行控制，包括位置控制、速度控制和力控制等。
4.人机界面：负责与操作人员进行交互，例如设置抓取位置和放置位置等。
二、关键技术1.位置控制：在注塑成型过程中，机械手需要准确地抓取零件并将其放置到指定的位置。
为了实现高精度的位置控制，可以采用光电编码器或激光测距传感器等装置对机械手位置进行测量，并将测量值反馈给伺服控制器进行闭环控制。
2.速度控制：机械手在抓取和放置零件时需要保证较高的速度和灵活性。
为了实现高速度的控制，可以采用快速响应的伺服电机和精确的位置测量装置，并结合先进的控制算法进行速度控制。
3.力控制：在抓取零件的过程中，机械手需要根据零件的重量和形状进行力的调整，以保证抓取的安全性和稳定性。
为了实现力控制，可以采用力传感器或压力传感器等装置对机械手的力进行测量，并将测量值反馈给伺服控制器进行力的调整。
三、性能要求1.高精度：机械手的定位精度应达到亚毫米级别，以保证抓取和放置的准确性。
2.高速度：机械手的运动速度应达到一定的级别，以保证高效的生产效率。
3.高可靠性：伺服控制系统需要具有高可靠性和稳定性，能够长时间稳定运行，以保证生产连续性和生产质量。
4.易操作性：人机界面应具有友好的操作界面和简单易懂的操作流程，方便操作人员进行操作和调整。
总结：注塑机机械手伺服控制系统设计需要考虑系统结构、关键技术和性能要求等方面的内容。
注塑机机械手臂方案
注塑机机械手臂方案引言在注塑机生产过程中，机械手臂是一种常用的辅助设备，用于自动化地完成产品的取出、分拣、堆叠等工作。
机械手臂的选择对注塑机的生产效率和产品质量有着重要的影响。
本文将介绍一种注塑机机械手臂方案，包括设计原理、系统架构和关键技术。
设计原理注塑机机械手臂的设计原理是基于物理学中的力学原理和运动学原理。
通过电机、齿轮、连杆等机械结构实现机械手臂的运动，通过传感器实时感知工作环境，通过控制算法实现机械手臂的精确控制。
系统架构注塑机机械手臂的系统架构主要包括四个部分：机械结构、传感器、控制算法和通信模块。
机械结构机械结构是机械手臂的骨架，包括电机、齿轮、连杆等部件。
机械结构的设计应考虑机械手臂的运动范围、承重能力和稳定性等因素。
常见的机械结构设计有直线型、平行型和关节型等，可根据具体应用场景选择合适的结构设计。
传感器传感器用于感知工作环境和机械手臂的状态。
常见的传感器包括位置传感器、力传感器、视觉传感器等。
位置传感器用于测量机械手臂的位置和姿态，力传感器用于测量机械手臂施加的力和承受的负载，视觉传感器用于识别和定位产品。
控制算法控制算法用于实现机械手臂的运动控制。
常见的控制算法有PID控制算法、路径规划算法和碰撞检测算法等。
PID控制算法通过调节控制参数，使机械手臂达到给定的位置和姿态。
路径规划算法通过规划合理的轨迹，使机械手臂快速且安全地完成任务。
碰撞检测算法通过实时监测工作环境，避免机械手臂与其他物体发生碰撞。
通信模块通信模块用于机械手臂与注塑机控制系统之间的数据交互。
通过通信模块，可以实现机械手臂的远程控制和监控。
常见的通信方式有有线通信和无线通信，可根据实际需求选择合适的通信方式。
关键技术注塑机机械手臂方案中的关键技术主要包括运动控制技术、视觉识别技术和力控制技术。
运动控制技术运动控制技术是实现机械手臂精确控制的关键。
通过合理设计控制算法和调节控制参数，可以实现机械手臂在给定时间内达到目标位置和姿态，并具有较高的运动精度和稳定性。
最新注塑机专用机械手的设计-毕业设计
浙江广厦建设职业技术学院机电一体化技术专业毕业设计说明书设计题目注塑机专用机械手的设计学生姓名学号指导教师王圣英专业机电一体化技术年级2013级摘要注塑机专用机械手是能够模仿人体上肢及上下手臂手腕手部的部分功能，可以对其进行自动控制使其按照预定要求输送制品或操持工具进行生产操作的自动化生产设备。
注塑机机械手是为注塑生产自动化专门配备的机械，它可以在减轻繁重的体力劳动、改善劳动条件和安全生产、提高注塑成型机的生产效率、稳定产品质量、降低废品率、降低生产成本、增强企业的竞争力等方面起到及其重要的作用。
文中首先总结了注塑机机械手国内外发展现状，分析了其发展前景及方向，确定了机械手的研究类型与机械设计方案。
本文的重点是斜臂式注塑机机械手的机械结构设计，电气控制部分除控制原理外暂不做设计。
由于注塑机专用机械手能够大幅度的提高生产效率和降低生产成本，能够稳定和提高注塑产品的质量，避免因人为操作失误而造成的损失。
因此，注塑机械手在注塑生产中的作用变得越来越重要。
目前国内的机械手类型比较简单，且大都用于取件。
随着注塑成型工业的发展，以后将越来越多的机械手用于上料、混合、自动装卸模具、回收废料等各个工序上，而且朝着智能化方向发展。
关键词：机械手；驱动系统；气动；AutoCAD目录1引言 02 注塑机机械手的总体设计方案 (2)2.1注塑机机械手的设计分析 (2)2.1.1注塑机机械手的设计内容 (2)2.1.2注塑机机械手的设计要求 (2)2.2注塑机机械手的设计方案 (2)2.2.1机械手的坐标型式与自由度 (2)2.2.2 机械手的手部结构方案设计 (3)2.2.3 机械手手腕部分方案设计 (3)2.2.4机械手副臂部分方案设计 (4)2.2.5机械手主臂部分方案设计 (4)2.2.6机械手的驱动方案设计 (4)2.2.7机械手的控制方案设计 (4)2.2.8机械手的定位方案设计 (4)2.2.9机械手的主要参数 (4)2.2.10机械手运动系统分析 (5)3 注塑机机械手的组成部分 (8)3.1手部结构设计 (8)3.1.1手部结构设计和三维建模 (8)3.1.2气动驱动力计算 (9)3.2手腕结构设计 (10)3.2.1手腕结构设计和三维建模 (10)3.2.2手腕的驱动力矩的计算 (10)3.3副臂结构设计 (11)3.3.1副臂结构设计和三维建模 (11)3.3.2副臂气缸选用以及驱动力矩计算 (14)3.4手腕与副臂连接结构设计 (16)3.4.1副臂气缸连接形式选用 (16)3.4.2手腕与副臂连接结构设计 (17)3.5主臂结构设计 (18)3.5.1主臂结构设计和三维建模 (18)3.5.2主臂气缸选用以及驱动力矩计算 (19)3.6主副臂连接结构设计 (20)3.6.1主臂气缸连接形式选用 (20)3.6.2副臂与主臂连接结构设计 (20)3.7机身结构设计 (21)3.7.1机身的整体设计与三维建模 (21)3.7.2机身与主臂连接结构设计 (23)3.7.3机身气缸选用以及驱动力矩计算 (24)4 结论 (27)5 致谢 (28)6参考文献 (29)1引言工业机械手是近代自动控制领域中出现的一项新技术，并已成为现代机械制造生产系统中的一个重要组成部分，这种新技术发展很快，逐渐成为一门新兴的学科——机械手工程。
注塑机下料专用机械手的设计与研究
注塑机下料专用机械手的设计与研究I. 内容简述随着科技的不断发展，注塑机在现代制造业中扮演着越来越重要的角色。
然而传统的注塑机下料方式存在一定的局限性，如效率低、精度差等问题。
为了提高注塑机的下料效率和精度，本文对注塑机下料专用机械手进行了设计与研究。
本研究首先分析了注塑机下料过程中存在的问题，如操作人员劳动强度大、生产效率低、安全隐患等。
针对这些问题，提出了采用注塑机下料专用机械手进行自动化生产的解决方案。
该机械手通过精确的运动控制和定位功能，实现了对注塑机模具内零件的快速、准确抓取和放置，从而提高了生产效率和产品质量。
为了满足不同类型模具的需求，本文设计了一种通用的注塑机下料专用机械手结构。
该结构包括底座、手臂、手指、夹具等部分，具有较高的刚性和稳定性。
同时通过采用先进的传感器技术，实现了对机械手运动轨迹的实时监测和控制，保证了下料过程的稳定性和安全性。
此外本文还对注塑机下料专用机械手的运动学模型进行了建模和仿真分析，验证了机械手性能的有效性。
通过对仿真结果的优化，进一步提高了机械手的性能和实用性。
本文对注塑机下料专用机械手的应用前景进行了展望，认为随着技术的不断进步，该机械手将在注塑机行业发挥更加重要的作用，为实现工业自动化和智能制造提供有力支持。
A. 注塑成型技术的发展和应用现状随着科技的不断进步，注塑成型技术在工业生产中的应用越来越广泛。
注塑成型技术是一种通过将熔融塑料注入模具，经过冷却定型后取出成型品的工艺。
这种工艺具有生产效率高、成本低、产品精度高等优点，因此在汽车、电子、家电、医疗器械等领域得到了广泛的应用。
高精度注塑成型技术的发展。
为了满足产品的高精度要求，注塑成型技术不断进行技术创新，如采用高精度伺服电机驱动系统、精密导轨和测量装置等，以提高产品的尺寸精度和表面质量。
多材料注塑成型技术的研究。
为了满足不同材料的使用需求，研究人员不断探索新的注塑材料和工艺方法，如热塑性弹性体(TPE)、聚酰亚胺(PI)等新型材料的注塑成型技术。
机械手的设计
机械手的设计机械手是一种具有高度灵活性和准确性的自动化设备，广泛应用于工业生产线、医疗手术、装配和包装等领域。
机械手的设计需要考虑多方面因素，包括机械结构、电气控制和运动学算法等，下面我将从这几个方面详细介绍机械手的设计。
一、机械结构机械结构是机械手设计的核心，主要包括机械臂、关节和执行器三部分。
机械臂是机械手的主体，负责完成各种运动和动作。
关节是连接机械臂的组件，能够使机械臂在多个方向进行运动。
执行器负责将机械臂传输的运动信号转化为物理动作，例如抓取、旋转等。
机械结构的设计需要考虑以下因素：1. 功能需求：根据机械手的应用需求，确定机械手需要具备哪些功能和动作，例如抓取、旋转、移动等。
2. 机械臂的结构：机械臂的结构决定了机械手的可达性、波动和抗外力等性能。
通常有三种设计方式：串联式、并联式和混合式。
3. 关节和执行器选型：需要考虑负载、精度、速度、控制方式等因素，选择合适的关节和执行器。
4. 材料选择和加工：需要根据机械手的负载、速度和精度要求，选择合适的铝合金、碳纤维等材料，并采用先进的加工技术进行制造。
二、电气控制电气控制是机械手的另一个重要组成部分。
它负责将机械手进行的任何运动和动作转换为电信号，从而实现自动化控制和精确调节。
电气控制主要包括传感器、执行器和控制系统三个方面。
电气控制的设计需要考虑以下因素：1. 传感器：传感器能够感知机械手周围的环境信息，例如位置、速度、力矩等。
需要选择合适的传感器，避免传感器数据的误差，提高机械手的运动精度和稳定性。
2. 执行器：执行器是将电信号转换为物理动作的组件。
采用先进的执行器能够提高机械手的运动速度和精度。
3. 控制系统：控制系统是机械手的大脑，负责控制机械手的运动和动作。
需要采用先进的控制系统来保证机械手的运动稳定性和精度。
三、运动学算法运动学算法是机械手设计的重要组成部分。
它的作用是根据机械手的运动学模型，计算机械手各关节的运动轨迹和角度，从而实现机械手的各种动作和运动。
机械手毕业设计说明书
机械手毕业设计说明书一、设计目的本毕业设计旨在设计一种机械手，能够根据预先设定的程序自动执行各种操作。
通过该设计，可以提高工作效率，减少人力成本，同时具备高精度和高可靠性。
二、设计背景近年来，随着工业自动化的不断发展，机械手在工业生产中的应用越来越广泛。
机械手凭借其高速、高精度、高可靠性等优势，成为工厂生产线上的重要设备之一。
因此，设计一种功能强大的机械手对于工业生产的提升具有重要意义。
三、设计内容1.机械结构设计本设计采用七自由度机械手结构，包括基座、旋转关节、摇摆关节、剪切关节以及爪子等部分。
结构设计中要考虑刚性、稳定性以及重量平衡等因素，确保机械手能够准确地执行各种操作。
2.传感器系统设计为了使机械手具备自主感知能力，本设计将配备多种传感器，如力传感器、视觉传感器等。
通过传感器系统的设计，机械手可以根据实时的反馈信息进行运动控制，提高操作的准确性和安全性。
3.运动控制系统设计运动控制系统是机械手的核心部分，本设计将采用PLC （可编程逻辑控制器）作为控制器，结合伺服驱动器实现机械手的精确定位和协调运动。
通过编写程序，机械手可以根据预先设定的路径和信号执行各种操作。
四、设计过程1.需求分析针对机械手的应用场景和功能需求，进行需求分析。
确定机械手所需执行的任务类型、速度要求、负载能力等。
2.机械结构设计根据需求分析，设计机械手的结构，包括基座、旋转关节、摇摆关节、剪切关节和爪子等。
进行力学分析和模拟，确保结构设计的合理性和可靠性。
3.传感器系统设计根据需求分析，确定机械手所需的传感器类型和数量。
选择合适的传感器并安装在机械手上，设计传感器的接口电路和数据处理算法。
4.运动控制系统设计选择合适的PLC和伺服驱动器，进行硬件选型和连接。
编写控制程序，实现机械手的位置控制、速度控制和力控制等功能。
5.整体集成与测试将机械结构、传感器系统和运动控制系统进行整体集成。
进行系统测试，检验机械手的功能和性能是否满足设计要求。
机械手设计涉及知识点
机械手设计涉及知识点机械手设计是现代工程领域中一个重要的课题，它涉及到多个学科和领域的知识。
在机械手设计中，我们需要考虑到机械结构设计、控制系统设计、传感器技术以及人机交互等多个方面的知识点。
下面将对机械手设计涉及的主要知识点进行阐述。
一、机械结构设计机械结构设计是机械手设计中的核心内容之一。
它涉及到机械手的外形尺寸、关节布局、运动链设计等方面。
在机械手结构设计中，我们需要考虑到机械手的稳定性、刚度和精度等因素。
此外，还需注意机械手的负载能力和工作空间大小的设计，以满足实际工作场景的需求。
二、控制系统设计控制系统设计是机械手设计中的另一个重要方面。
它包括机械手的运动控制和力/力矩传感器的反馈控制。
在机械手的运动控制中，我们需要考虑到机械手的位置控制、速度控制和力控制。
在力/力矩传感器的反馈控制中，我们需要采集机械手工作时的实时力/力矩数据，并对其进行处理和控制。
三、传感器技术传感器技术在机械手设计中起到了至关重要的作用。
通过传感器，可以采集到机械手内外部环境信息，如位置、速度、力、温度等。
在机械手设计中，我们需要选择合适的传感器，并设计相应的信号采集电路和处理算法。
传感器的选型和布置对机械手的性能和可靠性有着至关重要的影响。
四、人机交互在机械手设计中，人机交互也是一个不可忽视的方面。
机械手的操作界面应该简洁、直观，并提供友好的交互方式。
同时，还需要考虑到人机之间的信息交流和反馈。
可以通过触摸屏、语音交互和手势识别等方式来实现人机交互。
五、其他相关知识点除了以上主要的知识点外，机械手设计还涉及到力学、电子、控制理论等多个学科的知识。
力学知识用于分析机械手的静力学和动力学特性，电子知识用于设计控制电路和信号处理算法，控制理论知识用于设计机械手的运动控制算法。
综上所述，机械手设计涉及到机械结构设计、控制系统设计、传感器技术以及人机交互等多个知识点。
在机械手设计过程中，我们需要综合运用这些知识点，以满足机械手在实际工作中的要求。
机械手的设计
机械手的设计机械手的设计机械手是一种能够模拟人手动作，在工业生产、仓储物流、医疗卫生、科研等领域得到广泛应用的机器人产品。
机械手的设计不仅要考虑它的外形外观，还要考虑其功能和性能。
1. 机械手的结构设计机械手的结构设计是机械手设计的重要一环，机械手的结构主要包括机械臂、手爪和伸缩装置。
在机械臂的设计中，需要考虑机械臂的材料、长度、角度和运动方式等因素。
机械臂材料对机械臂的质量和强度影响很大，因此需要选择质量好、强度高的材料；机械臂的长度和角度需要根据使用需求来确定，而机械臂的运动方式也是设计时需要考虑的因素。
对于机械手的手爪部分，设计师需要考虑到材料的选用、爪子的形状、爪子的打开和关闭方式等因素。
材料的选择对机械手的摩擦力、承受重量和寿命等都有影响，因此需要选择适当的材料。
此外，爪子的形状也应该根据使用需求来决定，并且在爪子的设计中应该考虑到爪子的打开和关闭方式，以便不同工作条件时能够更加灵活地使用。
在机械手的伸缩装置的设计中，设计师也需要考虑到材料的选用、长度以及形状等因素。
伸缩装置主要是用来调节机械臂长度，使之适应不同工作需求。
因此，在伸缩装置的设计中，应该考虑到其长度的可变性和自由度以及材料的硬度和强度等因素。
2. 机械手的控制系统机械手的控制系统是机械手设计中最重要的一环，它主要包括控制器和传感器。
控制器是机械手的“大脑”，主要负责控制机械手的动作和运行。
传感器则可以感知机械手运行时的环境和状态，向控制器发送信号。
在机械手的控制器设计中，需要考虑到控制器的功能、性能、稳定性以及可靠性等因素。
控制器应该能够对机械手的动作进行细致的控制，并且要求响应速度快、误差小，以达到更加精确的操作。
此外，控制器也应该是稳定可靠的，以保证机械手在运行时不会出现故障。
机械手的传感器设计也很重要，传感器可以感知机械手周围的环境和状态，将这些信息传递给控制器。
设计师需要根据使用需求和机械手的特点选择适当的传感器，例如光电传感器、超声波传感器、接触传感器等。
注塑机取件机械手的设计
编号本科生毕业论文注塑机取件机械手设计Design Of Manipulator For Injection学生姓名徐天专业机械电子工程学号090321218指导教师褚剑峰学院机电工程学院二〇一三年六月毕业设计（论文）原创承诺书1．本人承诺：所呈交的毕业设计（论文）《注塑机取件机械手设计》，是认真学习理解学校的《长春理工大学本科毕业设计（论文）工作条例》后，在教师的指导下，保质保量独立地完成了任务书中规定的内容，不弄虚作假，不抄袭别人的工作内容。
2．本人在毕业设计（论文）中引用他人的观点和研究成果，均在文中加以注释或以参考文献形式列出，对本文的研究工作做出重要贡献的个人和集体均已在文中注明。
3．在毕业设计（论文）中对侵犯任何方面知识产权的行为，由本人承担相应的法律责任。
4．本人完全了解学校关于保存、使用毕业设计（论文）的规定，即：按照学校要求提交论文和相关材料的印刷本和电子版本；同意学校保留毕业设计（论文）的复印件和电子版本，允许被查阅和借阅；学校可以采用影印、缩印或其他复制手段保存毕业设计（论文），可以公布其中的全部或部分内容。
以上承诺的法律结果将完全由本人承担！作者签名：年月日摘要在当今大规模制造业中，企业为提高生产效率，保障产品质量，普遍重视生产过程的自动化程度，工业机器人作为自动化生产线上的重要成员，逐渐被企业所认同并采用。
工业机器人的技术水平和应用程度在一定程度上反映了一个国家工业自动化的水平，目前，工业机器人主要承担着焊接、喷涂、搬运、取件以及堆垛等重复性并且劳动强度极大的工作，工作方式一般采取示教再现的方式。
本文将设计一台三自由度的工业机器人，用于给注塑机取出成品。
关键词：机器人气缸注塑机结构设计AbstractIn order to enhance the efficiency of production and guarantee the quality of products,more attention has been paid to the automation in the process of production in the modern manufacturing industry with large scale.Therefore,industrial robots are gradually appproved and adopted by enterprises as an important part in the automation production line.To some extent,the technical level and application of industrial robots have reflected on the automation level in national industries.At present,they mainly undertake such jobs mostly in playback way as welding,spraying,transporting taking and stowing,which are usually done repeatedly with high work strength.In the thesis,an industrial robot with three DOFS will be designed to remove the finished molding machine.Key words: android;cylinder;injection machine;structural design目录摘要............................................................... Abstract ............................................................. 第1章前言.................................................... - 0 -1.1 机器人概述............................................. - 0 -1.2 机器人的历史、现状..................................... - 0 -1.3 机械手的组成和分类...................................... - 2 -1.3.1机械手的组成....................................... - 2 -1.3.2机械手的分类....................................... - 3 -1.4 机器人发展趋势......................................... - 5 - 第2章机械手设计方案.......................................... - 7 -2.1 机械手基本形式的选择................................... - 7 -2.1.1 直角坐标型机器人.................................. - 7 -2.1.2 圆柱坐标型机器人.................................. - 7 -2.1.3 极坐标型机器人.................................... - 7 -2.1.4 多关节机器人...................................... - 7 -2.2 驱动装置的选择......................................... - 8 -2.2.1 液压驱动.......................................... - 9 -2.2.2 气压驱动.......................................... - 9 -2.2.3 电动机驱动........................................ - 9 -2.2.4 气动机械手概述.................................... - 10 -2.2.4 气动机械手概述.................................... - 11 - 第3章引拔设计............................................... - 12 -3.1 设计参数.............................................. - 12 -3.2 方案设计.............................................. - 12 -3.3 引拔机构结构设计...................................... - 12 -3.3.1 引拔气缸参数计算................................. - 12 -3.3.2 附加导向杆机构设计............................... - 13 - 第4章机械臂的设计........................................... - 15 -4.1 设计参数.............................................. - 15 -4.2 方案设计.............................................. - 15 -4.3 机械臂气缸的选用...................................... - 15 -4.3.1 预选气缸的缸径................................... - 15 -4.3.2 预选气缸行程..................................... - 15 -4.3.3 验算缓冲能力..................................... - 16 -4.3.4 活塞杆长度的验算................................. - 16 -4.3.5 计算气缸的空气消费量............................. - 16 -4.3.6 选择活塞杆端部接头............................... - 16 -4.3.7 选择气缸的品种和安装形式......................... - 16 - 第5章横行的设计............................................. - 17 -5.1 设计参数.............................................. - 17 -5.2 方案设计.............................................. - 17 -5.3 横进气缸的选用........................................ - 17 -5.4 导轨设计.............................................. - 18 - 第6章机械手结构设计......................................... - 19 -6.1 夹持器设计的基本要求.................................. - 19 -6.2 夹紧装置设计.......................................... - 19 -6.2.1 夹紧力计算....................................... - 19 -6.2.2 驱动力计算....................................... - 20 -6.2.3 气缸驱动力计算................................... - 20 -6.2.4 选用夹持器气缸................................... - 20 -6.2.5 手爪的夹持误差及分析............................. - 21 -6.2.6 楔块等尺寸的确定................................. - 23 -6.2.7 材料及连接件选择................................. - 26 - 第7章气动顺序动作的确定..................................... - 27 - 结论....................................................... - 28 - 参考文献....................................................... - 29 - 致谢....................................................... - 30 -第1章前言1.1 机器人概述在现代工业中，生产过程的机械化、自动化已成为突出的主题。
机械手总体方案设计
机械手总体方案设计机械手是一种能模拟人手运动的装置，广泛应用于工业生产线、医疗手术、科学研究等领域。
在机械手总体方案设计中，需要考虑三个关键要素：机械结构设计、控制系统设计和传感器模块设计。
首先，机械结构设计是机械手总体方案设计的基础，它涉及到机械手的各个部件的形状、材料和连接方式等。
机械手的结构应该具有稳定性和可靠性，能够承受较大的负荷，并能够灵活地进行各种运动。
在设计机械结构时，需要考虑到机械手的功能需求，例如是否需要具备旋转、伸缩、抓取等功能。
此外，为了提高机械手的精度和稳定性，还可以采用一些附加设备，如减震系统、液压缓冲装置等。
其次，控制系统设计是机械手总体方案设计中的重要组成部分，它涉及到机械手的运动控制和动作规划。
控制系统可以分为硬件和软件两个层面。
硬件方面，需要选择合适的电动机、控制器、传感器等设备，以实现对机械手的控制。
软件方面，需要设计合适的算法和编程代码，实现机械手的运动控制和动作规划。
在控制系统设计时，需要考虑到机械手对控制信号的响应速度、定位精度和稳定性等要求。
最后，传感器模块设计是机械手总体方案设计中不可或缺的一部分，它负责获取机械手所需的外部环境信息，并将其转化为控制信号。
传感器模块可以包括力传感器、位置传感器、压力传感器等，它们可以实时监测机械手的运动状态和工作环境，从而反馈给控制系统，实现机械手的闭环控制。
传感器模块的设计涉及到传感器类型的选择、布置位置的确定，以及与控制系统的连接方式等。
综上所述，机械手总体方案设计需要考虑机械结构设计、控制系统设计和传感器模块设计三个关键要素。
在设计过程中，需要综合考虑机械手的功能需求、性能要求和工作环境等因素，以实现机械手的高效、稳定和可靠的运行。
同时，还需要进行各种测试和优化，以确保机械手的性能达到预期目标。
注塑机机械手伺服控制系统设计
注塑机机械手伺服控制系统设计首先，伺服控制器的选择是关键。
伺服控制器是实现机械手位置控制和运动控制的核心设备。
在选择伺服控制器时，需要考虑其性能指标，如控制精度、响应速度和通信接口等。
此外，还需考虑机械手的负载、速度和加速度等参数，从而选择适合的伺服控制器。
常用的伺服控制器有AB、Siemens等，它们具有高精度、高性能和稳定性能等优点。
其次，驱动器的配置是设计中的另一个重要环节。
驱动器是连接伺服控制器和机械手的设备，用于实现电机的驱动和控制。
在配置驱动器时，需要考虑电机类型、功率、转速和扭矩等参数。
通常，伺服驱动器采用交流伺服电机或直流伺服电机进行驱动。
在配置驱动器时，需要根据机械手的负载和运动要求来选择合适的驱动器。
第三，机械手的运动轨迹规划是伺服控制系统设计的重要一环。
机械手的运动轨迹规划需要根据产品的形状和尺寸进行设计，以实现准确定位、高速稳定的注塑工艺。
在规划运动轨迹时，需要考虑到机械手的速度、加速度和位置限制等因素。
常见的轨迹规划算法有直线插补、圆弧插补和三次样条插值等。
此外，注塑机机械手伺服控制系统还需要考虑到安全控制和通信控制等方面。
安全控制主要包括急停、限位和过载保护等，以确保机械手在运行过程中的安全性。
通信控制主要是实现机械手与注塑机控制系统的通信，以实现数据的传输和控制指令的下发。
总结起来，注塑机机械手伺服控制系统设计需要综合考虑伺服控制器的选择、驱动器的配置、机械手的运动轨迹规划、安全控制和通信控制等多个方面。
通过合理的设计和配置，可以提高机械手的控制精度、响应速度和稳定性，实现高效的注塑生产。
注塑机机械手臂方案
注塑机机械手臂方案引言注塑机是一种常用于制造塑料制品的机械设备，它通过将加热熔融的塑料材料注入模具中，并经过冷却后形成所需的产品。
然而，注塑机在生产过程中需要机械手臂来完成产品的取出和摆放，以提高生产效率和准确性。
本文将介绍注塑机机械手臂方案，包括机械手臂的选择、安装、控制系统和运行流程等方面的内容。
选择机械手臂选择合适的机械手臂是实现注塑机自动化的关键。
机械手臂应具备以下特点：- 载重能力：机械手臂需要能够承受产出产品的重量，同时考虑未来可能的产能扩展。
- 抓取精度：机械手臂的抓取精度需要满足产品的要求，确保产品不会损坏或变形。
- 工作范围：机械手臂需要能够覆盖整个注塑机的工作区域，以便于完成产品的取出和摆放。
- 可编程性：机械手臂需要具备灵活的编程能力，以便根据产品特点和生产需求进行调整。
安装机械手臂在安装机械手臂时，需要考虑以下事项： 1. 安装位置：机械手臂应放置在距离注塑机工作区域合适的位置，以便于抓取和摆放产品。
同时要确保安装位置的稳固性和安全性。
2. 连接注塑机：机械手臂需要与注塑机进行连接，以便于获取产品信息和与注塑机进行同步操作。
通常使用通讯接口来连接机械手臂和注塑机的控制系统。
3. 安装附加设备：根据需要，可以安装附加设备如传感器、摄像头等，以提高机械手臂的工作效率和精度。
控制系统机械手臂的控制系统是实现机械手臂运动和操作的关键部分。
控制系统应具备以下功能： 1. 运动控制：控制系统需要能够控制机械手臂的运动，包括移动、抓取、摆放等动作。
2. 传感器数据处理：控制系统需要接收和处理附加设备如传感器的数据，以便对机械手臂的操作进行调整和优化。
3. 编程接口：控制系统应提供编程接口，以便对机械手臂进行编程和调试。
4. 故障监测和报警：控制系统需要能够监测机械手臂的运行情况，发现故障并及时报警。
运行流程注塑机机械手臂的运行流程一般包括以下步骤： 1. 注塑机开始工作，将热塑料材料注入模具中。
模具注塑机机械手控制电路设计
模具注塑机机械手控制电路设计1.确定控制电路的功能需求在设计模具注塑机机械手控制电路之前，首先要明确其功能需求，例如机械手的运动方向（水平、垂直、前后等），速度控制，起止动作控制等。
2.确定机械手驱动器的选择根据机械手的负载情况和所需运动参数来选择合适的驱动器，常见的驱动器有伺服电机、步进电机等。
通过计算和实验确定所需的驱动器参数。
3.设计电路原理图通过电路原理图来描述模具注塑机机械手控制电路的连接方式和工作原理。
包括电源电路、信号输入电路、信号处理电路、驱动电路等。
3.1电源电路设计根据驱动器的电源需求确定供电电源的电压和电流。
设计一个稳定的电源电路，包括变压器、整流电路和滤波电路，保证供电的稳定性。
3.2信号输入电路设计根据机械手控制信号的类型和电平要求设计相应的信号输入电路。
可以使用光电隔离电路来实现信号的转换和隔离，保护主控板和机械手控制电路。
3.3信号处理电路设计根据机械手的运动需求，设计相应的信号处理电路，包括编码器、传感器等。
通过信号处理电路将输入的位置、速度等信号转换为驱动器所需的信号格式。
3.4驱动电路设计根据驱动器的类型和参数要求，设计相应的驱动电路。
对于伺服电机，通常采用PWM信号控制电机的速度和位置，可以使用控制芯片来实现；对于步进电机，可以选择合适的驱动芯片实现控制。
4.PCB设计在电路原理图的基础上，进行PCB电路板的设计和布线。
根据信号传输的要求，尽量减小信号线的长度和交叉干扰，保证信号的稳定性和可靠性。
5.编程控制器根据机械手的运动需求和电路设计，进行控制器的编程。
编写相应的程序，实现机械手的运动控制和逻辑控制。
6.电路测试和调试将设计好的控制电路连接到模具注塑机机械手上，进行电路的测试和调试。
通过实验和调整，验证控制电路的稳定性和可靠性，确保其正常工作。
综上所述，模具注塑机机械手控制电路设计是一个涉及电源电路、信号输入处理电路、驱动电路等多个方面的复杂过程。
通过仔细的设计和调试，可以实现机械手的灵活控制和自动化操作。
机械手的结构设计
机械手的结构设计引言机械手是一种通过伺服驱动和控制系统来模拟人手的机械装置。
它在工业生产和其他领域中有着广泛的应用，能够完成繁重、危险或需要高精度操作的任务。
机械手的结构设计是其性能和功能的关键因素之一。
本文将介绍机械手的结构设计要点，并详细讨论机械手的关节和末端执行器设计。
机械手的结构设计要点机械手的结构设计要点包括机械结构的刚性和稳定性、关节的运动范围和精度、末端执行器的定位精度和负载能力等。
以下是具体的设计要点：1.机械结构的刚性和稳定性机械手的机械结构必须具有足够的刚性和稳定性，以确保在运动过程中不会出现过大的变形和振动。
为了提高机械结构的刚性，可以采用优质材料和适当的结构设计，例如增加加强筋和加强支撑结构。
2.关节的运动范围和精度关节是机械手中用于连接各个部件的关键部分，其运动范围和精度对机械手的性能影响很大。
关节的运动范围应能够覆盖所需操作的工作空间，并且需要具备足够的精度，以保证准确的定位和操作。
为了提高关节的精度，可以采用高精度的传感器和控制系统。
3.末端执行器的定位精度和负载能力末端执行器是机械手的工具部分，用于实际操作和执行任务。
末端执行器的定位精度和负载能力直接影响机械手的功能和应用范围。
为了提高末端执行器的定位精度，可以采用精密的传动机构和驱动系统，并进行合理的校准和校验。
为了提高末端执行器的负载能力，可以采用足够强度和刚度的材料，适当加强结构设计。
4.安全和可靠性机械手在工业生产中常常承担重要和危险的任务，因此安全和可靠性是非常重要的设计要点。
机械手的结构设计应考虑到不同应用场景的安全需求，例如设置安全保护装置、优化布局和减少潜在风险。
关节的设计关节是机械手中的关键组成部分，直接影响机械手的运动范围和精度。
以下是关节设计的要点：1.关节类型和结构关节可以分为旋转关节和平移关节两种类型。
旋转关节允许机械手在某个轴向上进行旋转运动，而平移关节允许机械手在某个轴向上进行线性运动。
机械手的设计方案
机械手的设计方案机械手是一种能够模拟人类手臂运动的机械装置，被广泛应用于工业生产、医疗手术等领域。
机械手的设计方案需要考虑到结构稳定性、操作灵活性、精准度等多个方面因素。
首先，机械手的设计方案应该考虑到结构的稳定性。
一种常见的设计方案是采用多轴关节结构。
这种结构能够提供良好的运动控制和负载承载能力，通过调节各个关节的角度和长度，实现多角度、多方向的灵活运动。
同时，关节结构的设计还应考虑到稳固性和抗冲击能力，以应对突发情况和外力干扰。
其次，机械手的设计方案还需要考虑到操作的灵活性和易用性。
机械手应该能够通过人机界面进行远程操作，并能够实时监测和反馈力度、姿态等信息，以便于操作者进行精确控制。
同时，机械手还应该具备自主学习和自适应能力，通过算法和传感器的应用，能够根据外界环境和任务需求进行智能调整和决策。
此外，机械手的设计方案应该注重精准度和稳定性。
机械手应该具备高精度的定位能力，能够准确地抓取、搬运和操作目标物体。
为此，设计方案中应合理选择和配置传感器装置，如编码器、力传感器等，以实时获取位置、力度等关键数据，并通过控制系统进行精确调整。
同时，机械手的结构和材料应具备足够的刚性和稳定性，以保证操作过程中的姿态和姿势保持稳定。
最后，机械手的设计方案还应考虑到安全性和可靠性。
机械手应该具备安全防护装置和紧急停止机制，以应对意外情况和故障发生时的应急处理。
同时，机械手的结构和材料选择应充分考虑到耐磨损、耐腐蚀、长寿命等特性，以确保机械手的可靠性和稳定运行。
综上所述，机械手的设计方案需要兼顾结构稳定性、操作灵活性、精准度和安全可靠性等多个方面因素。
通过合理选择和配置关节结构、传感器装置和控制系统等，能够设计出具备高效率、高精度和高可靠性的机械手。
海天注塑机专用机械手设计要点
海天注塑机专用机械手设计要点手部海天注塑机专用机械手的手部是用来直接抓取注塑制品的部件。
由于注塑制品的形状，大小，重量及表面特征等方面存在着差异，因此注塑机械手的手部有多种形式，一般可分为夹持式和吸附式两种。
夹持式手部的主要形式为夹钳式，常用于抓取不易破碎或变形的制品，它对所抓取的制品的形状有较大的适应性。
夹持式手部由手指，传动机构和驱动装置组成。
对于夹持式手部，进行设计选用时主要考虑以下几点:(1) 手部应具有适应的夹紧力和驱动;(2)手指应具有足够的开关范围;(3)手指对制品应具有一定的夹持精度;(4)手部对制品应具有一定的适应能力，且要求手部能耐受注塑制品刚从模腔中取出时的高温及腐蚀性。
驱动系统海天注塑用机械手的驱动系统一般可分为液压驱动，气压驱动和电力驱动等三类，也可以根据工作要求采用上述三种类型的组合系统来完成驱动。
在设计选用驱动系统时应注意以下几点:(1) 根据机械手的负载量来确定驱动系统的类型，一般来说，重负载的可选择电力驱动系统，轻负载的可选择气压驱动系统。
(2) 对于作点位控制的注塑机械手多采用气压驱动系统。
(3) 对于需要采用伺服控制的机械手多采用液压驱动系统或电力驱动系统。
控制系统海天注塑用机械手的所有动作都在控制系统的指挥下完成，尤其是机械手与注塑机的协调工作关系，更是要依赖控制系统来达到。
在控制系统的指挥下，机械手按照预定的工作程序完成各个动作，从而将注塑生产出的制品从模具中取出并传送到指定地点或下一个生产工序中，并向模腔中喷洒脱模剂。
在设计时，应根据注塑机的性能，机械手的作业条件和要求，制品的形状和重量等来确定控制系统。
一般来说，设计或选用控制系统应遵循以下一些要点: (1) 应确保机械手有足够的定位精度;(2) 应注意机械手与注塑机的动作配合协调，确保机械手抓取制品离开模具后，注塑机和机械手能够各自继续进行动作，从而减少时间浪费; (3) 应注意控制机械手的运行速度，即要使机械手能够满足注塑成型最短周期的要求，有要考虑是否会产生惯性冲击和振动;(4) 应考虑控制系统的费用与实际工作要求之前的平衡关系。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
海天注塑机专用机械手设计要点
手部
海天注塑机专用机械手的手部是用来直接抓取注塑制品的部件。
由于注塑制品的形状，大小，重量及表面特征等方面存在着差异，因此注塑机械手的手部有多种形式，一般可分为夹持式和吸附式两种。
夹持式手部的主要形式为夹钳式，常用于抓取不易破碎或变形的制品，它对所抓取的制品的形状有较大的适应性。
夹持式手部由手指，传动机构和驱动装置组成。
对于夹持式手部，进行设计选用时主要考虑以下几点:
(1) 手部应具有适应的夹紧力和驱动;
(2)手指应具有足够的开关范围;
(3)手指对制品应具有一定的夹持精度;
(4)手部对制品应具有一定的适应能力，且要求手部能耐受注塑制品刚从模腔中取出时的高温及腐蚀性。
驱动系统
海天注塑用机械手的驱动系统一般可分为液压驱动，气压驱动和电力驱动等三类，也可以根据工作要求采用上述三种类型的组合系统来完成驱动。
在设计选用驱动系统时应注意以下几点:
(1) 根据机械手的负载量来确定驱动系统的类型，一般来说，重负载的可选择电力驱动系统，轻负载的可选择气压驱动系统。
(2) 对于作点位控制的注塑机械手多采用气压驱动系统。
(3) 对于需要采用伺服控制的机械手多采用液压驱动系统或电力驱动系统。
控制系统
海天注塑用机械手的所有动作都在控制系统的指挥下完成，尤其是机械手与注塑机的协调工作关系，更是要依赖控制系统来达到。
在控制系统的指挥下，机械手按照预定的工作程序完成各个动作，从而将注塑生产出的制品从模具中取出并传送到指定地点或下一个生产工序中，并向模腔中喷洒脱模剂。
在设计时，应根据注塑机的性能，机械手的作业条件和要求，制品的形状和重量等来确定控制系统。
一般来说，设计或选用控制系统应遵循以下一些要点: (1) 应确保机械手有足够的定位精度;
(2) 应注意机械手与注塑机的动作配合协调，确保机械手抓取制品离开模具后，注塑机和机械手能够各自继续进行动作，从而减少时间浪费; (3) 应注意控制机械手的运行速度，即要使机械手能够满足注塑成型最短周期的要求，有要考虑是否会产生惯性冲击和振动;
(4) 应考虑控制系统的费用与实际工作要求之前的平衡关系。
工作步骤
注塑用机械手在抓取制品及喷洒脱模剂时一般采用如下的工作步骤:机械手手臂下降并引发注塑机开模-注塑机顶出注塑制品并向机械手发出顶出信号—机械手伸入模腔中抓取制品-机械手向模腔喷洒脱模剂—机械手上升离开模腔—机械手向注塑机发出闭模信号并引发注塑机闭模—机械手移动到指定位置处放下制品—机械手回复到原位准备进行下一次动作。
