东海污水处理厂尾水排放管排放口警戒标志设置工程方案设计说明
排放口明渠施工方案

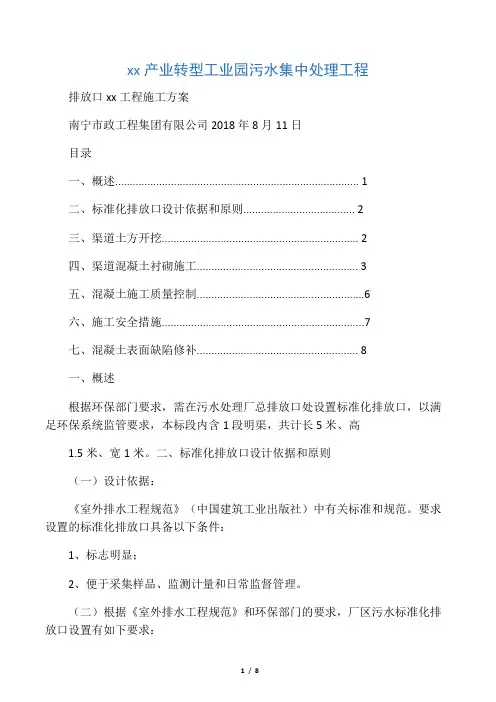

xx产业转型工业园污水集中处理工程排放口xx工程施工方案南宁市政工程集团有限公司2018年8月11日目录一、概述 (1)二、标准化排放口设计依据和原则 (2)三、渠道土方开挖 (2)四、渠道混凝土衬砌施工 (3)五、混凝土施工质量控制 (6)六、施工安全措施 (7)七、混凝土表面缺陷修补 (8)一、概述根据环保部门要求，需在污水处理厂总排放口处设置标准化排放口，以满足环保系统监管要求，本标段内含1段明渠，共计长5米、高1.5米、宽1米。
二、标准化排放口设计依据和原则（一）设计依据：《室外排水工程规范》（中国建筑工业出版社）中有关标准和规范。
要求设置的标准化排放口具备以下条件：1、标志明显；2、便于采集样品、监测计量和日常监督管理。
（二）根据《室外排水工程规范》和环保部门的要求，厂区污水标准化排放口设置有如下要求：1、所有的生产企业必须设置污水标准化排放口。
2、总排口一般设置在厂界处，总排口至市政管网之间不允许新增支管排入污水。
3、总排口设置出水明渠，明渠断面尺寸要满足企业最大日最大小时的排放水量要求。
明渠长度为不小于明渠宽度的10倍。
4、总排口标准化排放口要采取防渗措施，放置污水污染地下水。
如果低于地下水位，也要采取措施防止地下水进入总排口。
5、总排口内空尺寸要满足操作人员进行取样等操作要求和安全要求。
三、渠道土方开挖(一)土方开挖施工工艺及方法1、施工工艺施工准备→测量放样一表土清理一土方开挖→下阶段施工2、施工方法(1)施工准备:人员和设备进场后，一方面迅速做好物资和和材料的准备施工方案，详细规划施工顺序、进度和措施。
(2)测量放样:在接受监理提供的测量基准点、基准线和水准点后，校测其基准点的测量精度，进行施工区测量控制网的布设、地形复测及各开挖控制点、开挖边线的放样。
(3)表士清理:正式开挖前将施工区、堆料场、弃渣场等范围内的植被、杂草、垃圾、废渣以及监理人指定的其它有碍物进行清理。
场地清理完毕，采用推土机、反铲等设备，按监理人指示的表土深度进行开挖，并将开挖的有机土壤运到指定地点堆放，防止土壤被冲刷流尖，并做好相关环保工作。
《农村生活污水处理设施标志设置导则》标准全文及条文说明
农村生活污水处理设施标志设置导则Guidelines for Label Setting of Rural Domestic Sewage Treatment Facilities浙江省住房和城乡建设厅2020年01月前言根据“两美浙江”和“五水共治”的总体要求，按照《浙江省农村生活污水处理设施管理条例》和《关于印发2018年农村生活污水治理设施运维导则编制计划的通知》（建村发〔2018〕215号）文件精神，为规范农村生活污水处理设施标志设置，编制组经广泛调查研究、认真总结实践经验、在广泛征求意见的基础上，制定了本导则。
本导则共分为7章。
主要技术内容包括：总则，术语，基本规定，安全标志，专用标志，标志设置，管理与维护等。
本导则为首次发布。
本导则由浙江省住房和城乡建设厅提出并归口，由绍兴柯桥排水有限公司负责具体内容的解释。
在执行过程中，请有关单位结合实际，不断总结经验，并将发现的问题、意见和建议函告绍兴柯桥排水有限公司（地址：绍兴市柯桥区钱陶公路越州大道东，邮编：312030），以供修订时参考。
本导则主编单位、参编单位、主要起草人、主要审查人:主编单位：绍兴柯桥排水有限公司浙江省长三角标准技术研究院参编单位：绍兴市上虞区排水管理有限公司主要起草人：冯梁峰马春雨陈关海朱湖波徐国洋何利民易嘉雨许兴国蒋宁丰沈绍良邓铭庭主要审查人：赵萍方强陈鸣卢汉清竺强目次1 总则 (1)2 术语 (2)3 基本规定 (4)4安全标志 (5)4.1 禁止标志 (5)4.2 警告标志 (9)4.3 指令标志 (13)4.4 提示标志 (16)5专用标志 (18)5.1 名称标志 (18)5.2 制度标志 (18)5.3 管线标志 (19)5.4 窨井标志 (20)5.5 标色 (20)6 标志设置 (22)6.1 一般规定 (22)6.2 载体与版面布置 (22)6.3 设置位置 (22)6.4 设置方式 (23)7管理与维护 (24)本导则用词说明 (25)引用标准名录 (26)附：条文说明 (27)1 总则1.0.1 为规范农村生活污水处理设施标志设置，保障农村生活污水处理设施安全运行，制定本导则。
排放口标志牌技术规格
排放口标志牌技术规格
一、环保图形标志
1.环保图形标志必须符合原国家环境保护局和国家技术监督局发布的中华人民共和国国家标准GB1556
2.1-1995《环境保护图形标志》排放口(源)和GB15562.2-1995《环境保护图形标志》固体废物贮存(处置)场的要求。
2.图形颜色及装置颜色
(1)提示标志:底和立柱为绿色，图案、边框、支架和文字为白色;
(2)警告标志:底和立柱为黄色，图案、边框、支架和文字为黑色。
3.辅助标志内容
(1)排放口标志名称;
(2)单位名称;
(3)编号;
(4)污染物种类;
(5)XX环境保护局监制。
4.辅助标志字型:黑体字。
5.标志牌尺寸
(1)平面固定式标志牌外形尺寸
①提示标志:480×300mm
②警告标志:边长420mm
(2)立式固定式标志牌外形尺寸
①提示标志:420×420mm
②警告标志:边长560mm
③高度:标志牌最上端距地面2m地下0.3m
二、标志牌材料
1.标志牌采用1.5-2mm冷轧钢板;
2.立柱采用38×4无缝钢管;
3.表面采用搪瓷或者反光贴膜。
三、标志牌的表面处理
1.搪瓷处理或贴膜处理;
2.标志牌的端面及立柱要经过防腐处理。
四、标志牌的外观质量要求
1.标志牌、立柱无明显变形;
2.标志牌表面无气泡，膜或搪瓷无脱落;
3.图案清晰，色泽一致，不得有明显缺损;
4.标志牌的表面不应有开裂、脱落及其它破损。
国家环境保护总局办公厅。
污水排放口标识牌施工方案

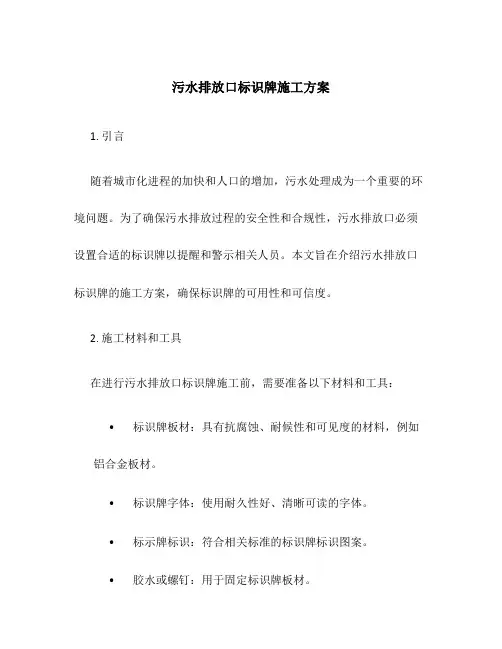

污水排放口标识牌施工方案1. 引言随着城市化进程的加快和人口的增加，污水处理成为一个重要的环境问题。
为了确保污水排放过程的安全性和合规性，污水排放口必须设置合适的标识牌以提醒和警示相关人员。
本文旨在介绍污水排放口标识牌的施工方案，确保标识牌的可用性和可信度。
2. 施工材料和工具在进行污水排放口标识牌施工前，需要准备以下材料和工具：•标识牌板材：具有抗腐蚀、耐候性和可见度的材料，例如铝合金板材。
•标识牌字体：使用耐久性好、清晰可读的字体。
•标示牌标识：符合相关标准的标识牌标识图案。
•胶水或螺钉：用于固定标识牌板材。
•打印机：用于打印标识牌字体和标示牌标识。
•打孔机：用于在标识牌板材上打孔。
3. 施工步骤3.1 标识牌设计在进行施工前，需要根据相关法规和标准设计污水排放口标识牌。
标识牌应包括以下要素：•污水排放口图标：使用符合标准的图标，如下水道或污水流动的图案。
•排放口编号：使用清晰可读的字体标示排放口的编号。
•排放口类型：使用文字说明排放口的类型，如污水排放口、雨水排放口等。
•联系信息：提供相关单位或个人的联系方式，方便有关人员进行咨询或报告问题。
3.2 制作标识牌板材根据设计要求，将选定的标识牌材料切割成适当的大小。
根据需要，可以使用打印机将排放口编号和排放口类型打印到标识牌板材上。
确保字体清晰可读，并适当选择字体颜色以增加可见度。
3.3 添加标示牌标识根据设计要求，将预制的标示牌标识固定到标识牌板材上。
可以使用胶水或螺钉将标识固定在适当的位置。
确保标示牌标识与板材的固定牢固和耐久。
3.4 安装标识牌选择合适的位置安装标识牌，通常在污水排放口的附近或可见位置。
如果可能，可以将标识牌安装在高度可见的地方，确保人员远处也能注意到标识。
3.5 定期检查和维护定期检查标识牌的可读性和完整性。
如果发现标识牌字体模糊或有损坏的情况，应及时更换或修复。
确保标识牌的持久性和可信度。
4. 安全注意事项在进行污水排放口标识牌施工时，需要注意以下安全事项：•确保施工人员穿戴个人防护装备，如手套和安全眼镜。
管线标识标牌设置方案

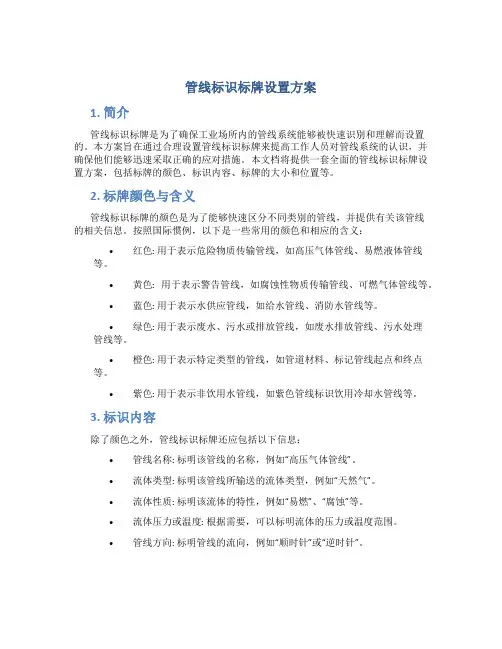

管线标识标牌设置方案1. 简介管线标识标牌是为了确保工业场所内的管线系统能够被快速识别和理解而设置的。
本方案旨在通过合理设置管线标识标牌来提高工作人员对管线系统的认识，并确保他们能够迅速采取正确的应对措施。
本文档将提供一套全面的管线标识标牌设置方案，包括标牌的颜色、标识内容、标牌的大小和位置等。
2. 标牌颜色与含义管线标识标牌的颜色是为了能够快速区分不同类别的管线，并提供有关该管线的相关信息。
按照国际惯例，以下是一些常用的颜色和相应的含义：•红色: 用于表示危险物质传输管线，如高压气体管线、易燃液体管线等。
•黄色: 用于表示警告管线，如腐蚀性物质传输管线、可燃气体管线等。
•蓝色: 用于表示水供应管线，如给水管线、消防水管线等。
•绿色: 用于表示废水、污水或排放管线，如废水排放管线、污水处理管线等。
•橙色: 用于表示特定类型的管线，如管道材料、标记管线起点和终点等。
•紫色: 用于表示非饮用水管线，如紫色管线标识饮用冷却水管线等。
3. 标识内容除了颜色之外，管线标识标牌还应包括以下信息：•管线名称: 标明该管线的名称，例如“高压气体管线”。
•流体类型: 标明该管线所输送的流体类型，例如“天然气”。
•流体性质: 标明该流体的特性，例如“易燃”、“腐蚀”等。
•流体压力或温度: 根据需要，可以标明流体的压力或温度范围。
•管线方向: 标明管线的流向，例如“顺时针”或“逆时针”。
4. 标牌的大小和位置标牌的大小和位置应该能够确保工作人员可以迅速识别和读取标牌上的信息。
以下是几个设置标牌的建议：•标牌尺寸: 标牌的尺寸应该足够大，以便远距离也可以读取。
标牌的大小可以根据管线的重要性和流体的危险性来确定。
•标牌位置: 标牌应该安装在离地面一定高度的地方，以防止被误伤。
最好的做法是将标牌安装在管线上方的墙或支架上。
•标牌间距: 如果有多个管线，应确保标牌之间的间距足够大，以便能够清楚地看到每个标牌上的信息。
5. 标识维护和更新为了保持管线标识标牌的正确性和有效性，以下是一些建议的维护和更新措施：•定期检查: 定期检查标识标牌的完整性和清晰度，确保它们没有损坏或模糊不清。
污水厂管道标识方案
污水厂管道标识制作方案一、工艺原理采用喷漆、设标识牌等在管道、设备上对其状态参数或功能做简要注释说明。
二、工艺流程三、施工要点 1.管道标识施工要点（1）标识部位应选在宜观察部位。
应在便于标识的直线段上，避开管件等部位，成排管道标识应一致。
（2）垂直管道宜标识在朝向通道侧管道轴线中心，长度不一致的成排管道标识，以满足标识高度的直线段最短管道为基准，依次一致标识。
（3）水平管道轴线距地小于1.5m 时，标识在管道正上方;在1.5m ～2.0m 时，标识在正视侧面；大于2.0m 时，标识在正下方或侧面。
（4）标识内容应反映系统名称、编号、介质流向；标识形式包括颜色、文字、箭头。
（5）塑料管及复合管不刷面漆，应设箭头、文字标识。
（6）标识所采用的颜色，如设计有明确要求的按照设计执行，如设计未明确的参照表1执行。
表1 管道标识颜色对照一览表管道系统 标识颜色 色卡 自来水管道 浅绿色 再生水管道 浅灰色 压榨管道浅灰色确认标识位置 制作标识材料 喷涂或挂牌清洗标识部位注:1.塑料管不刷面漆；2.室内外管道标识参照上表。
（7）管道标识原则a.各种管道的标识应清晰、美观、规范;b.管道标识应设在管道起点、终点、交叉、穿墙处及需要观察的地方;c.长直管道标识间距不小于10m处。
（8）标识文字按照表2执行。
注:箭头与文字间、文字与文字间间距不大于1个文字宽度，成排管道标识字体大小应一致。
（9）单根管道文字置于箭尾；成排水平管道介质流向不一致时，介质流向标识统一放在文字前侧；垂直成排管道介质流向不一致时，介质流向标识统一放在文字上方。
竖向文字方向应自上而下，水平文字方向应自左向右。
（10）箭头大小及形式见表3和图1。
表3 箭头大小尺寸对照表管径L1 L2 H h80mm-300管道或保温层外径 1.5H 同文字高度1/2H mm>300mm 300mm 1.5H 同文字高度1/2H图1 管道介质流向箭头标识示意图2.管道介质名称及流向标注（1）为便于识别，管道上应标注介质名称及介质流向箭头(见图8)。
污水排水设计方案说明（xiexiebang推荐）
污水排水设计方案说明（xiexiebang推荐）第一篇：污水排水设计方案说明（xiexiebang推荐）工业区一期污水排水设计方案说明结合工业区建设局提供的2007-2020年污水排水专项规划及相关数据资料，依据《城市工程管线综合规划规范》、《城市排水工程规划规范》、《室外排水设计规范》等有关规范、技术规定，初步拟定一期排水的平面布置。
排水体制为雨、污分流，污水重力流排水方式，包括城市综合污水及工业废水，一、污水管道设计流量采用单位面积比流量法来确定每条管段的设计流量。
1、面积比流量q1=Qs/Fs×24×3.6(L/s.ha)式中：Qs—面积比流量(L/s.ha)Fs—区域汇水面积(ha)2、管道设计流量管道设计流量按远期规划最高日最大时污水量计算，生活污水流量的总变化系数大于1.3，小于2.3。
污水设计流量计算公式为：Q=qf·F·Kz(l/s)3、设计充流度污水管道设计充满度按非满流设计，即H/D<1。
管道设计最大充满度一般控制在0.55-0.75之间。
4、设计流速在设计充满度下，污水管道的设计最高流速为5.0m/s,最低流速为0.6m/s。
二、管道其他设计的确定本次设计为区域主干管，结合排水区域、自然地势分水岭及道路管网（已建或规划），确定位置、走向。
整个地势基本北高南低、西高东低。
方案一：主要敷设于东照路、镇大街大道等已建道路的绿化带内，上游莱路至汇林大街段，顺自然河道岸边及下穿东西道路的桥涵。
沿城市主干道平行布设，主要连接已建工厂、生活区、学校及行政办公区等污水，布置于道路规划红线内，便于施工，可在绿化带未建设前埋设，今后的养护维修便捷。
管线长度约8600米。
经莱城大道冶庄村段，居民房屋需拆迁。
方案二：上游管线与方案一基本一致，中游段口镇大街穿莱城大道后，西至规划道路冶庄路，向南至银安路，再顺银安路东行至莱城大道(直线行需穿吴家镇村)，下游路线一致。
XX污水处理二期尾水排海工程施工设计方案
第一章编制依据及原则1.1编制依据1. XXXX污水处理二期工程尾水深海排放管道工程施工图纸2. 尾水深海排放管道工程招标文件编号：ZJCT-09-5273. 《给水排水工程施工及验收规》（GB50286-97）4. 《埋地钢质管道环氧煤沥青防腐施工及验收规》（SY/T0047-96）5. 《工业金属管道工程施工及验收规》（GB502535）6. 《现场设备工业金属管道焊接工程施工及验收规》（GB50268-97）7. 《疏浚工程施工规》(JTJ319-99)8. 《工程测量规》（GB50026-93）9. 《工程建设安装工程起重施工规》（HG20201-2000）10.《混凝土结构工程施工及验收规》(GB50204-92)11.《建筑机械使用安全技术规程》（JGJ33-2001）12.《施工现场临时用电安全技术规》（JGJ46-88）13.《建筑地基处理技术规》（JGJ79-91）14.《港口工程地基规》（JTJ250-98）15.《给水排水构筑物施工及验收规》(GBJ141-90)16.《港口工程质量检验评定标准》（JTJ 221-98）1.2编制原则1、格遵循招标文件、设计图纸、地质资料及、部委和地政府颁布的有关技术规、规程的规定，认真分析研究，制定切实可行的施工技术措施。
2、总体考虑，全面协作，选择适宜本工程条件的施工机械设备和人员，发挥设备、人才优势，认真分析，充分比较、论证，合理规划整个工程的施工程序、技术措施，加强各施工工序间的衔接，提高施工效率，确保施工质量和进度。
3、进行多案分析比较，选择可靠的供水、供电、排水、排污、防噪、防尘案，选择最有利于工程施工，同时又对围环境影响最小的施工布置案。
4、认真贯彻执行“百年大计，质量第一”的质量针政策，在业主和监理工程师的指导下，优质、快速、高效地完成本工程施工，交给业主一份满意的答卷，为XX市污水处理的发展贡献力量。
第二章工程概况2.1 工程简介工程名称：XX市XX污水处理二期工程尾水深海排放管道工程建设管理单位：XX污水处理二期工程建设指挥部设计单位：中国XXXXXX设计研究院建设规模：一期和二期的总排放量为15万3/d，一期已建成，本次为二期污水排放，规模为10万3/d。
XXX东海、萧江污水处理厂改扩建工程设计招标文件【模板】
XXX东海、萧江污水处理厂改扩建工程设计招标文件招标单位：XX有限公司（盖单位章）代理单位：XX有限公司（盖单位章）日期：2018年10月目录第一章招标公告 (3)第二章投标人须知 (5)第三章合同条款及格式 (21)第四章评标办法 (33)第五章工程概况及设计要求 (37)第六章投标文件格式 (41)第一章招标公告XXX东海、萧江污水处理厂改扩建工程设计招标公告招标编号：XXX*********1. 招标条件本招标项目XXX东海污水处理厂改扩建工程、XXX萧江污水处理厂改扩建工程（下称“本项目”）已由XXX发展和改革局以平发改投资【2018】113号、平发改投资【2018】112号批准建设，建设资金自筹，招标人为XX有限公司，项目已具备招标条件，现对本项目的设计进行公开招标。
2. 项目概况与招标范围工程概况：XXX东海污水处理厂改扩建工程建设地点位于XXX东海污水处理厂现状用地及规划预留用地范围内，工程改扩建工程规模为3万m³/d，其中扩建2万 m³/d，服务范围包括万全镇域、海西镇域、滨海新兴产业园以及昆阳镇城东新区纳入到东海污水处理系统的部分等；项目投资估算约为15037万元，工程直接费约为11675万元。
XXX萧江污水处理厂改扩建工程建设地点位于XXX萧江污水处理厂现状用地30 亩范围内。
XXX萧江污水处理厂改扩建工程规模1.5万m³/d，其中扩建0.75 万m³/d。
工程服务范围包括萧江镇、麻步镇、东江小微园等；项目投资估算约为4328万元，工程直接费约为3510万元。
本次招标设计费最高限价为为396.5万元。
招标内容、范围：包括但不限于方案设计、初步设计（含概算编制）、施工图设计、设备技术要求及施工期间和工程质量缺陷责任期内的设计跟踪服务（含各阶段的报批、报建、施工及设备材料采购招标和施工全过程现场服务等配合工作）。
设计周期：东海污水处理厂50日历天；合同签订后20日历天内完成方案设计、初步设计(包括编制概算)，出具初步设计成果后30日历天内完成施工图设计；施工现场配合服务从工程开工至工程竣工验收合格。
2025年新型污水处理设施施工方案(处理工艺与设施布局)
《新型污水处理设施施工方案》一、项目背景随着城市化进程的不断加快和工业的快速发展，水污染问题日益严重。
为了保护环境，提高水资源的利用率，建设新型污水处理设施成为当务之急。
本项目旨在设计和建造一套高效、先进的污水处理设施，以满足当地日益增长的污水处理需求。
该污水处理设施将采用先进的处理工艺，能够有效去除污水中的有机物、氮、磷等污染物，使处理后的水质达到国家排放标准。
同时，设施的布局将充分考虑场地条件和周边环境，力求实现美观、实用、高效的目标。
二、处理工艺1. 工艺流程概述本污水处理设施采用“预处理+生物处理+深度处理”的工艺流程。
具体流程如下：（1）预处理：污水首先进入格栅井，去除较大的悬浮物和杂物。
然后进入沉砂池，去除污水中的砂粒等无机颗粒。
（2）生物处理：经过预处理的污水进入生物反应池，利用微生物的代谢作用去除污水中的有机物、氮、磷等污染物。
生物反应池采用活性污泥法或生物膜法，根据实际情况进行选择。
（3）深度处理：生物处理后的污水进入深度处理单元，进一步去除污水中的悬浮物、有机物和氮、磷等污染物。
深度处理单元可采用混凝沉淀、过滤、消毒等工艺。
（4）污泥处理：污水处理过程中产生的污泥进入污泥处理系统，进行浓缩、脱水等处理，最终形成泥饼外运处置。
2. 主要处理单元介绍（1）格栅井：设置粗格栅和细格栅，用于去除污水中的较大悬浮物和杂物，防止堵塞后续处理设备。
（2）沉砂池：采用平流式沉砂池，去除污水中的砂粒等无机颗粒，减少对后续处理设备的磨损。
（3）生物反应池：根据实际情况选择活性污泥法或生物膜法。
活性污泥法具有处理效率高、运行稳定等优点；生物膜法具有抗冲击负荷能力强、占地面积小等优点。
（4）深度处理单元：可采用混凝沉淀、过滤、消毒等工艺。
混凝沉淀可去除污水中的悬浮物和部分有机物；过滤可进一步去除污水中的悬浮物；消毒可杀灭污水中的细菌和病毒，确保处理后的水质安全。
（5）污泥处理系统：包括污泥浓缩池、污泥脱水机等设备。
10环境保护图形标志 --排放口(源)
中华人民共和国国家标准环境保护图形标志 --排放口（源）Graphical signs for environmental protection discharge outlet(source)GB1556.1-19951 主题内容与适用范围本标准规定了污水排放口、废气排放口和噪声排放源环境保护图形标志及其功能。
本标准适用于环境保护行政主管部门对污水排放口、废气排放口和噪声排放源的监督管理。
2 引用标准GB2893-82 安全色GB2894-88 安全标志3 术语3.1 图形符号以特定图形或图像为主要特征的符号。
3.2 标志给人以行为指示的符号和（或）说明性文字。
3.3 提示图形符号本标准所指示图形符号是用于提供某种环境信息的符号。
3.4 警告图形符号本标准所指警告图形符号是用于提醒人们注意污染物排放可能造成危害的符号。
4 污水排放口、废气排放口和噪声排放源图形标志4.1 图形符号类型污水排放口、废气排放口和噪声排放源图形符号分为提示图形符号和警告图形符号两种，图形符号及说明见表1。
表14.2 标志的形状及颜色标志的形状及颜色见表2。
表25 标志牌的使用与维护5.1 标志牌的设置标志牌应设在与之功能相应的醒目处。
5.2 实施监督本标准由各级环境保护行政主管部门统一监督实施。
标志牌制作由国家环境保护局统一监制。
5.3 检查与维修标志牌必须必须保持清晰、完整。
当发现形象损坏、颜色污染或有变化、退色等不符合本标准的情况，应及时修复或更换。
检查时间至少每年一次。
国家环境保护局1995-11-20批准1996-07-01实施。
某污水处理厂尾水排海工程设计探讨
1引言排海管道是沿海污水厂的重要组成部分,排海管的设计方案要求技术先进、经济合理、安全可靠。
伴随城区面积不断扩大,产业不断升级,污水量随之增大。
为更好地保护陆域水环境,充分利用海洋的环境功能,某污水厂实施扩建的同时新建污水排海管。
目前该工程正在开展施工相关工作,通过对设计方案的优化,为施工的顺利推进提供了技术支撑。
2排海管工程设计2.1排放方案比选排放方案需要结合排水流量、水泵能耗、排水安全性等因素进行综合分析,管径的选择既应保证管道流速不可过低,又要保证管道沿程损失适中[1]。
本工程排海管按远期处理规模5.25万m 3/d 设计,并按近期处理规模3.25万m 3/d 校核。
不同管径下的管道流速比较见表1。
排水管道采用压力流时,压力管道的设计流速宜采用0.7~2.0m/s ,同时扩散器中流速需达到自净流速,即不小于0.6m/s ,一般可取0.8~1.0m/s [2]。
由表1可知,若采用单管道,则管径DN900最优;若采用双管道则管径DN700最优。
由于单管道海域用海面积小,工程造价低,近期泵站水头损失小,本次尾水达到地表水准四类标准,管道出现故障时,可通过中水回用管排放至河道,本次工程设计推荐采用单管道排放方案。
2.2扩散器设计扩散器一般分为3种类型Ⅰ、T 、Y 。
在强流区,当水流速度大于1.5m/s 时,扩散器走向不应与流向垂直,相反在弱流区,当流速小于0.5m/s 时,扩散器走向应尽量与流向垂直[3]。
污水排海能力不仅与深度相关,还和扩散器的喷口数有着密【作者简介】石晓东（1991~），男，安徽宿州人，工程师，从事市政给排水设计与研究。
某污水处理厂尾水排海工程设计探讨Discussion on the Design of Tail Water Discharge Engineeringof a Sewage Treatment Plant石晓东，郑超，王玮（杭州市市政工程集团有限公司，杭州310014）SHI Xiao-dong,ZHENG Chao,WANG Wei(Hangzhou Municipal Engineering Group Co.Ltd.,Hangzhou 310014,China)【摘要】介绍了尾水排海工程的设计方案，包括排放方案、扩散器设计、警戒装置及标识设计，探讨了排海管管材选取、防腐设计及排海管的施工方式。
2025年新型污水处理设施施工方案(处理设备与工艺设计)
《新型污水处理设施施工方案》一、项目背景随着城市化进程的不断加快和工业的快速发展，水污染问题日益严重。
为了保护环境，实现水资源的可持续利用，建设新型污水处理设施成为当务之急。
本项目旨在设计和施工一套高效、先进的污水处理设施，以满足当地日益增长的污水处理需求。
该污水处理设施将采用先进的处理工艺和设备，能够有效地去除污水中的有机物、氮、磷等污染物，使处理后的水质达到国家排放标准。
项目建设地点位于[具体地点]，占地面积为[具体面积]。
周边交通便利，便于设备运输和施工。
二、施工步骤1. 场地平整与基础施工- 对施工现场进行清理和平整，清除障碍物和垃圾。
- 根据设计要求进行基础放线，确定污水处理设施的位置和尺寸。
- 进行基础开挖，确保基础的深度和宽度符合设计要求。
- 浇筑混凝土基础，采用优质的混凝土材料，确保基础的强度和稳定性。
2. 设备安装- 污水处理设备的安装应按照设备说明书和设计要求进行。
首先，进行设备的基础安装，确保设备的水平度和垂直度符合要求。
- 安装污水处理设备的主体部分，包括反应器、沉淀池、过滤器等。
在安装过程中，要注意设备的连接部位的密封性，确保设备运行过程中不会出现泄漏。
- 安装设备的附属设施，如管道、阀门、仪表等。
管道的安装应符合设计要求，确保管道的坡度和走向正确，阀门和仪表的安装应便于操作和维护。
3. 电气系统安装- 进行电气系统的布线，根据设计要求确定电缆的走向和敷设方式。
- 安装电气控制柜和配电箱，确保电气设备的安装牢固、可靠。
- 连接电气设备的电缆，进行电气系统的调试和测试，确保电气系统的正常运行。
4. 管道系统安装- 安装污水处理设施的管道系统，包括进水管、出水管、污泥管等。
管道的材质应根据污水的性质和处理要求进行选择，确保管道的耐腐蚀性能和强度。
- 进行管道的连接和固定，确保管道的密封性和稳定性。
在连接管道时，应采用合适的连接方式，如焊接、法兰连接等。
- 安装管道的阀门和仪表，便于对管道系统的控制和监测。
东海污水处理厂尾水排放管排放口警戒标志设置工程方案设计说明
东海污水处理厂尾水排放管排放口警戒标志设置工程方案设计说明东海污水处理厂尾水排放管排放口警戒标志设置工程方案设计（第二版）目录第1章概述 (1)第2章自然条件 (5)第3章管道工程设计情况 (9)第4章设计配布原则 (11)第5章设计方案 (12)第6章航标效能设计 (14)第7章航标配置设计 (15)第8章施工组织设计 (18)第9章工程估算 (20)第10章问题与建议 (23)第1章概述1.1项目背景东海污水处理厂尾水排放管道位于湾后渚通海航道西侧，横卧湾后渚航道西侧海域。
污水排海管道海域段为海域放流管，尾水排放口拟设在厂址东北部后渚港口区域，后渚港码头下游260m处。
根据东海污水处理厂污水排海管道建设情况，为了保证污水处理厂尾水排放管排海管道及过往船舶航行安全，需设置专用警戒标志，标示污水排海管道的铺设位置。
受东海投资管理委托，港湾工程设计研究院承担了本工程的警戒标志方案设计工作。
在现场踏勘、调查和收集相关规划资料的基础上，完成并提交了本工程设计方案（第一版）。
管理机构对方案进行了评审（审查会评审意见附后）。
现由于尾水排放管排放口的位置变更（桩号K0+770变更为K0+685），经权衡各相关利益方的意见，我院在第一版（原提交方案）的基础上，补充完善了本工程方案设计报告。
图1-1工程区域概位图1.2编制依据1.2.1设计依据文件（1）设计委托书；（2）《市发展改革委员会关于东海污水处理厂尾水排放管排放口工程立项的批复》泉发改审[2010]82号；（3）市港口局《关于东海污水处理厂尾水排放管排放口工程施工图设计的意见函》；（4）省环保局于2005年5月20日对污水厂近期工程环境影响报告表及水环境影响专题的批复；（5）中国市政工程中南设计研究总院《东海污水处理厂尾水排放管排放口工程施工图设计》；（6）业主单位向有关部门申请用海围。
1.2.2依据技术标准、规（1）交通部港口工程技术规；（2）国标GB-4696-1999“中国海区水上助航标志”；（3）国际航标协会有关的水上助航标志推荐标准、国一般的配布原则；（4）《海区浮动助航标志布设规》；（5）海事局《中国沿海航标管理有关技术规汇编（一）》；（6）《智能冷光源航标灯通用技术规》（HJB288-2004）；（7）《浮标锚链》（JT/T100-2005）；（8）《IALA关于通用系碇系统设计的建议》（E-107，1998）；（9）JT7007-93航标灯光强度测量和灯光射程计算；（10）GB/T14008-92海上用太阳能组件总规；（11）《东海海区浮动标志编号规定》（试行）；（12）《东海海区航标配布规定》（试行）。
某港区污水处理厂尾水深海排放管工艺设计
某港区污水处理厂尾水深海排放管工艺设计1.概况本工程为广西某港区污水处理厂尾水排海管工程顶管工艺设计。
排海管道设计流量*****m3/d，排海段管长为4333m，考虑到长距离顶管施工工艺要求，管材选用钢管DN2000（壁厚14mm），工程设计使用年限可达到50年。
污水经管网收集后集中进入污水处理厂处理，污水达到《城镇污水处理厂污染物排放标准》GB*****-2002一级标准的B标准后通过深海排放口排入海域排污区。
2.路由设计2 . 1管线路由排海自流管由深海排放井沿规划排水明渠南侧穿过内港港池及外港至B3排污口。
尾水通过深海放流管和扩散管以浮射流形式排入海域。
埋深较浅市政管道采用竖直槽开挖施工，深海段管线则采用泥水平衡顶管法施工。
采用人工筑岛设置两个顶管工作沉井，由两个工作井向中间顶管，其中从第一个顶管工作井到港池前沿采用曲线顶管。
再由第二个顶管工作井向B3排放点水平顶管，然后开挖安装扩散管段。
管线路由图见图1：2 . 2管线深埋说明由于管线在K1+336处穿越规划10万吨级码头港池岸线，这为本工程增加了很大的难度。
该处管道管内底标高设计为-23.66m，此设计充分考虑了将来10万吨级港口建设和运营的要求。
按照2021年《海港总平面设计规范》（JIJ211-99）局部修订（设计船型尺度部分）10万吨级船型资料如表1。
海港10万吨级船型包括散货、油船、集装箱船及化学品船等，船型最大满载吃水14.9m，港池及回旋水域设计水深-18.36m。
本次设计尾水排海管线基槽开挖至-24.66m，管线安装深度-23.66m，管线有块石及砂袋保护，完成面标高-19.66m，扩散器喷口标高-18.66m。
管线埋深能满足10万吨级港口建设和运营的要求。
3.施工工艺论证3 . 1陆域排放管施工工艺第一段K0-K0+661，从深海排放井到第1个顶管工作井段，选用Φ2000钢管，管底标高H3.34～-3.27。
这一段管线基础地质条件较差，连接深海排放井为避免造成较大的不均匀沉降，采用Φ400钢筋混凝土管桩管墩基础，K0+400处开挖深度约5m。
