纯弯曲梁正应力实验
纯弯曲正应力分布规律实验

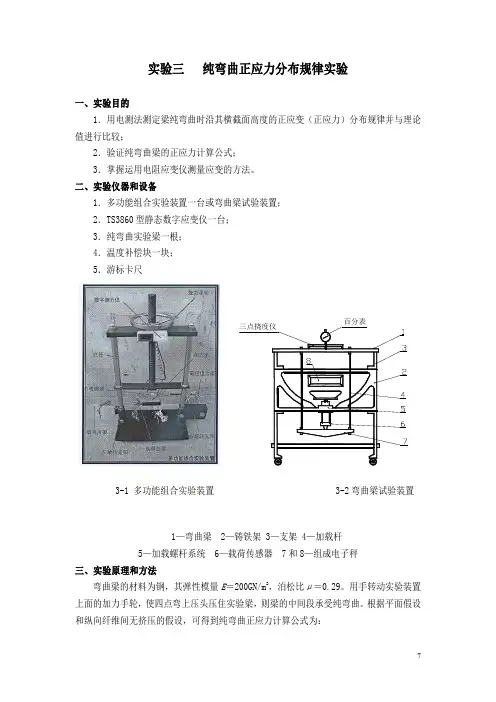

实验三纯弯曲正应力分布规律实验一、实验目的1．用电测法测定梁纯弯曲时沿其横截面高度的正应变（正应力）分布规律并与理论值进行比较；2．验证纯弯曲梁的正应力计算公式；3．掌握运用电阻应变仪测量应变的方法。
二、实验仪器和设备1．多功能组合实验装置一台或弯曲梁试验装置；2．TS3860型静态数字应变仪一台；3．纯弯曲实验梁一根；4．温度补偿块一块；5．游标卡尺3-1 多功能组合实验装置 3-2弯曲梁试验装置1—弯曲梁 2—铸铁架 3—支架 4—加载杆5—加载螺杆系统 6—载荷传感器 7和8—组成电子秤三、实验原理和方法弯曲梁的材料为钢，其弹性模量E＝200GN/m2，泊松比μ＝0.29。
用手转动实验装置上面的加力手轮，使四点弯上压头压住实验梁，则梁的中间段承受纯弯曲。
根据平面假设和纵向纤维间无挤压的假设，可得到纯弯曲正应力计算公式为：x M y I σ=（3-2） 式中：M 为弯矩；I x 为横截面对中性轴的惯性矩；y 为所求应力点至中性轴的距离。
由上式可知，沿横截面高度正应力按线性规律变化。
实验时采用螺旋推进和机械加载方法，可以连续加载，载荷大小由带拉压传感器的电子测力仪读出。
当增加压力ΔP 时，梁的四个受力点处分别增加作用力ΔP ／2，如图3-3所示。
为了测量梁纯弯曲时横截面上应变分布规律，在梁纯弯曲段的侧面各点沿轴线方向布置了7片应变片（见图3-3）（对多功能组合装置：b ＝18.3mm ；h ＝38mm ；c ＝133.5mm ），各应变片的粘贴高度见弯曲梁上各点的标注。
此外，在梁的下表面沿横向粘贴了应变片8#。
如果测得纯弯曲梁在纯弯曲时沿横截面高度各点的轴向应变，则由单向应力状态的胡克定律公式σ＝E ε，可求出各点处的应力实验值。
将应力实验值与应力理论值进行比较，以验证弯曲正应力公式。
若由实验测得应变片7#和8#的应变ε7，和ε8满足 87||εμε≈ 则证明梁弯曲时近似为单向应力状态，即梁的纵向纤维间无挤压的假设成立。
梁的纯弯曲正应力实验报告
梁的纯弯曲正应力实验报告一、实验目的。
本实验旨在通过对梁的纯弯曲正应力实验，了解梁在纯弯曲状态下的受力情况，掌握梁的弯曲应力分布规律，加深对梁的力学性能的理解。
二、实验原理。
梁是一种常见的结构构件，在工程中应用广泛。
梁在受外力作用下会发生弯曲变形，产生弯曲应力。
在纯弯曲状态下，梁上任意截面的应力都是正应力，弯矩对梁上任意一点的作用会引起该点产生正应力。
梁的弯曲应力分布规律受到梁的截面形状、材料性质以及外力大小和作用形式的影响。
三、实验装置与仪器。
本次实验所使用的实验装置包括，梁的支撑装置、加载装置、测力传感器、位移传感器、数据采集系统等。
测力传感器用于测量梁上各点的受力情况，位移传感器用于测量梁上各点的位移情况，数据采集系统用于采集并记录实验数据。
四、实验步骤。
1. 将梁放置在支撑装置上，并调整支撑装置，使梁处于自由悬臂梁状态。
2. 将加载装置作用在梁的中央位置，施加均匀分布的外力。
3. 通过测力传感器和位移传感器采集梁上各点的受力和位移数据。
4. 记录实验数据，并进行数据处理和分析。
五、实验数据处理与分析。
通过对实验数据的处理和分析，得到了梁在纯弯曲状态下的应力分布规律。
实验结果表明，在梁的中央位置受力最大，呈现出最大的正应力；而在梁的两端位置受力较小，呈现出较小的正应力。
梁的弯曲应力分布呈现出一定的规律性，符合理论预期。
六、实验结论。
通过本次实验，我们深入了解了梁在纯弯曲状态下的受力情况，掌握了梁的弯曲应力分布规律。
实验结果表明，在纯弯曲状态下，梁上任意截面的应力都是正应力，呈现出一定的规律性。
这对于工程结构设计和实际应用具有一定的指导意义。
七、实验心得。
通过本次实验，我们对梁的纯弯曲正应力有了更深入的了解，也增强了对力学知识的理解和应用能力。
在今后的学习和工作中，我们将继续努力，不断提高自己的实验技能和科研能力，为工程实践和科学研究做出更大的贡献。
八、参考文献。
1. 钱七虎. 结构力学实验教程[M]. 北京，中国建筑工业出版社，2008.2. 吴光辉. 结构力学[M]. 北京，高等教育出版社，2011.以上为本次梁的纯弯曲正应力实验报告的全部内容。
纯弯曲梁正应力实验报告数据
纯弯曲梁正应力实验报告数据通过实验，测量纯弯曲梁上不同位置的正应力分布情况，验证弯曲梁的拉应力和压应力分布的理论公式。
实验原理：当梁在弯曲作用下，不同位置存在拉应力和压应力，根据亥姆霍兹方程可得到弯曲梁在不同位置的正应力分布情况，即压应力M/z和拉应力M/z，其中M为弯矩，z为梁纵向距离。
实验中通常采用张力应变计和屈服应变计来测量梁上不同位置的正应力。
实验设备和材料：1. 弯曲梁样品：选取一根长度较长、宽度和厚度相对较小的金属样品；2. 悬挂装置：用于悬挂样品并施加弯矩；3. 应变计：用于测量样品上不同位置的应变。
实验步骤：1. 将弯曲梁样品固定在悬挂装置上，并调整悬挂装置，使得梁样品呈现凸起形状；2. 使用应变计测量梁上不同位置的应变，记录下对应的位置和应变数值；3. 变动悬挂装置的位置，重复步骤2，记录更多位置的应变数值；4. 将测得的应变数值转化为正应力数值，并绘制应力-位置曲线。
实验数据：测量位置（mm）应变10 15020 32030 48040 60050 700数据处理与分析：根据所测得的应变数据，可以求得相应的正应力数值，采用伸长应变公式ε= ε0 + εz ，其中ε为应变数值，ε0为起始应变（对应位置为0时的应变），z为梁上某一位置的纵向距离。
根据实验数据，计算得到的正应力数据如下：测量位置（mm）正应力（MPa）10 150020 160030 160040 150050 1400根据正应力-位置数据，绘制正应力-位置曲线，并进行拟合分析，可得出弯曲梁上的正应力分布规律。
实验结果与讨论：通过实验测量，我们得到了纯弯曲梁上不同位置的正应力分布情况。
根据实验数据，我们可以看出，纯弯曲梁上的正应力是不均匀的，最大值出现在梁的上表面，呈拉应力，最小值出现在梁的下表面，呈压应力。
这符合我们的理论预期。
在实验过程中，可能存在一些误差。
一方面，样品的准备和测量过程中可能存在一些不均匀性，导致测得的应变和正应力数值存在一定的误差。
纯弯曲梁的正应力实验
纯弯 曲梁 的正 应力 实验
（1）梁的基本参数。 （2）实验记录表格。 （3）将各点的σ实和σ理描绘在同一个σOy 坐标系中，分别作出σ实-y和σ理-y分布曲线， 以便进行比较，从而检验梁的弯曲正应力理论公 式的正确性。
15.4 材料 剪切 弹性 模量G 的测
定
实验用到的仪器包括WSG-80型纯弯曲正应力试 验台、静
实验梁为低碳钢制成的矩形截面梁，根据实验装置 图、实验受力图可知，施加的砝码重量通过杠杆以一定 的比例作用于副梁的中央并通过两个挂杆作用于实验梁 C，D处，其荷载各为F/2。CD段处于纯弯曲状态。
（1）测定矩形截面梁的宽度b和高度h，荷载作用点 至梁支座距离a，并测量各应变片距中性层的距离y。
（2）正确地将各测点应变片和温度补偿片分别接到 电阻应变仪的相应接线柱上。
（3）接通应变仪的电源，完成预热工作后，设置应 变仪的灵敏系数，并将各窗口读数清零。
（4）加载。首先挂上砝码托作为初荷载，记录各测 点的应变值εi。采用增量法逐级加载，分四次加载，每加 载一次记录一次应变值，直至加载完毕。
在梁中CD段任选一截面，距中性层不同高度处，等 距离地粘贴五片电阻应变片，每片相距h/4，此外还布 设一个温度补偿片。试验中，采用半桥接线法将各测点 的工作应变片和温度补偿片连接在应变电桥的相邻桥臂 上，按照电阻应变仪的操作规程将电桥预调平衡，加载 后即可从应变仪上读出各测点的应变值ε实。
纯弯 曲梁 的正 应力 实验
1.1实验目的及仪器设备
纯弯曲梁的正 应力实验
1.2实验原理 1.3实验步骤
1.4实验数据处理
理论分析可知，梁发生纯弯曲变形时，横截面 上只有正应力，以中性轴为界，一侧为拉应力，一 侧为压应力，且正应力的大小与点到中性轴的距离 成正比。本节用实验测定矩形截面简支梁承受纯弯 曲时横截面上正应力的大小及其分布规律，并与理 论值进行比较，以验证弯曲正应力公式，并初步掌 握电测法原理和静态电阻应变仪的使用方法。
梁的纯弯曲正应力实验
梁的纯弯曲正应力实验
工作片
R1
B
A
R2 温度补偿片 C 固定电阻
相同应变片R1.R2，R1贴 在构件受力处，R2贴在附 近不受力处，环境温度对 R1.R2引起的阻值变化相 同，为DRT，则
R4
R3
D
梁的纯弯曲正应力实验
五、实验数据的记录与计算
梁的纯弯曲正应力实验
六、注意事项
1.加载时要缓慢, 防止冲击。 2.读取应变值时, 应保持载荷稳定。 3.各引线的接线柱必须拧紧, 测量过程中不要触动引线, 以 免引起测量误差。
梁的纯弯曲正应力实验
一、实验目的
1．测定纯弯曲下矩形截面梁横截面上正应力的 分布规律，并与理论值比较；
2．熟悉电测法基本原理和电阻应变仪的使用。 二、实验仪器 1．纯弯曲试验装置；
2．YD-15型静态数字电阻应变仪。
梁的纯弯曲正应力实验
三、试验原理
1. 结构示意图及理论值计算
b hz
y
F/2 a
F/2
DR1 R1
-
DR2 R2
DR3 R3
-
DR4 R4
)
E 4
K
(
1
-
2
3
-
4
)
梁的纯弯曲正应力实验
4.电桥接法及温度补偿 1．电桥接法: 全桥接法(四个电阻均为应变片)；
半桥接法(R1、R2为应变片， R3.R4为固定电阻)
两种接法中的应变片型号、阻值尽可能相同 或接近, 固定电阻与应变片阻值也应接近。
F F/2
ma m
FQ +
纯-弯曲梁的正应力实验
纯-弯曲梁的正应力实验本实验旨在研究弯曲梁在受力时的正应力分布情况，通过实验数据的测量及分析，探讨影响梁正应力分布的因素，并对梁的强度进行评估。
1. 实验原理1.1 弯曲梁正应力分析弯曲梁是一种常用的结构元件，例如桥梁、楼层结构等，她受到外力的作用会发生弯曲形变，产生正应力和剪应力。
弯曲梁的正应力是沿着截面法向的应力，在梁的顶部为拉应力，底部为压应力。
正应力的计算公式如下：$$\sigma = \frac{My}{I}$$其中，$\sigma$为正应力，$M$为弯矩，$y$为受力点到截面重心的距离，$I$为截面惯性矩。
弯曲梁正应力的分布情况受到多种因素的影响，主要包括：① 梁材料的弹性模量：弹性模量越大，弯曲梁的刚度越大，相同外力作用下，梁的形变和正应力都会相应减小。
② 梁截面形状和尺寸：梁截面的惯性矩影响正应力的大小和分布情况。
截面抗弯性能越强，正应力越小。
③ 受力位置和方向：受力位置和作用方向是影响正应力大小和分布情况的重要因素。
不同位置和方向的外力作用会导致不同的正应力分布规律。
2. 实验设备和方法本实验采用的主要设备有：弯曲梁试验机、电子天平、千分尺等。
2.2 实验步骤1. 准备弯曲梁样品，将其加工成常用的矩形截面和半圆形截面，分别测量其截面形状和尺寸。
2. 调整弯曲梁试验机，设置好取样位置和取样方式。
3. 将弯曲梁放入试验机，设置试验参数，包括荷重大小、位移速率等。
4. 开始试验，记录每个荷载下的跨中挠度和荷载大小，并计算出弯矩大小。
5. 在试验过程中，用电子天平测量梁的重量，并用千分尺对梁的跨中直径和截面高度进行测量，计算出截面惯性矩。
6. 根据测量数据，计算出每个荷载下的正应力，并绘制出正应力分布图。
3. 结果分析3.1 实验数据记录本实验用常见的矩形和半圆形弯曲梁进行了试验，记录了不同工况下的荷载和跨中挠度等数据。
根据数据计算得出弯矩以及正应力等数据，具体数据结果如下表：1. 矩形截面弯曲梁（1）弯曲梁在起始荷载下出现了微小的振动，但并未发生失稳。
纯弯曲正应力分布实验报告
纯弯曲正应力分布实验报告篇一：弯曲正应力实验报告一、实验目的1、用电测法测定梁纯弯曲时沿其横截面高度的正应变（正应力）分布规律；2、验证纯弯曲梁的正应力计算公式。
3、初步掌握电测方法，掌握1/4桥，1/2桥，全桥的接线方法，并且对试验结果及误差进行比较。
二、实验仪器和设备1、多功能组合实验装置一台；2、TS3860型静态数字应变仪一台；3、纯弯曲实验梁一根。
4、温度补偿块一块。
三、实验原理和方法弯曲梁的材料为钢，其弹性模量E=210GPa，泊松比μ=。
用手转动实验装置上面的加力手轮，使四点弯上压头压住实验梁，则梁的中间段承受纯弯曲。
根据平面假设和纵向纤维间无挤压的假设，可得到纯弯曲正应力计算公式为：??My Ix式中：M为弯矩；Ix为横截面对中性轴的惯性矩；y为所求应力点至中性轴的距离。
由上式可知，沿横截面高度正应力按线性规律变化。
实验时采用螺旋推进和机械加载方法，可以连续加载，载荷大小由带拉压传感器的电子测力仪读出。
当增加压力?P时，梁的四个受力点处分别增加作用力?P/2，如下图所示。
为了测量梁纯弯曲时横截面上应变分布规律，在梁纯弯曲段的侧面各点沿轴线方向布置了3片应变片，各应变片的粘贴高度见弯曲梁上各点的标注。
此外，在梁的上表面和下表面也粘贴了应变片。
如果测得纯弯曲梁在纯弯曲时沿横截面高度各点的轴向应变，则由单向应力状态的虎克定律公式??E?，可求出各点处的应力实验值。
将应力实验值与应力理论值进行比较，以验证弯曲正应力公式。
σ实=Eε式中E是梁所用材料的弹性模量。
实图3-16为确定梁在载荷ΔP的作用下各点的应力，实验时，可采用“增量法”，即每增加等量的载荷ΔP测定各点相应的应变增量一次，取应变增量的平均值Δε 把Δσ实与理论公式算出的应力??式中的M应按下式计算：实来依次求出各点应力。
??比较，从而验证公式的正确性，上述理论公????四、实验步骤1?Pa （3．16） 21、检查矩形截面梁的宽度b和高度h、载荷作用点到梁支点距离a，及各应变片到中性层的距离yi。
梁纯弯曲正应力测定实验(最全)word资料
梁纯弯曲正应力测定实验（一）实验目的*在承受纯弯曲的钢梁上，测取其横截面上各点的正应力，验证梁的正应力公式和观察应力的分布规律；*熟悉电测初步知识和测量方法。
（二）实验原理*试件、尺寸、设备——见系网页中“教学资源栏目”之“实验指导” *操作步骤、仪器使用（同上） （三）数据处理 *测量过程记录表*注：应力平均值（增量）计算：=E 理论值计算：zM yI σ∆⋅∆=，对应载荷增量∆F 所产生的弯矩：∆M=0.5∆F .a （四）思考题*弯曲正应力的大小与材料的弹性模量E 是否有关？*分析理论值计算与实验值产生的误差原因。
（列出可能的几种） *若在实验中出现与中性层对应的点的数值为“非零”，是什么原因？临床实验室定量测定室内质量控制一术语和定义1偏倚 bias试验结果偏离可接受参考值的系统偏离（带有正负号）。
2不精密度 imprecision一组重复测定结果的随机离散，其值由统计量定量表示为标准差或变异系数。
3质量控制quality control质量管理的一部分，致力于满足质量要求。
[GB/T 19000-2000，]4 质量控制策略 quality control strategy质控品种类、每种检测频次、放置的位置，以及用于质控数据解释和确定分析批是在控还是失控的规则。
5 随机误差 random error测量结果与在重复性条件下对同一被测量进行无限多次测量所得结果的平均值之差。
6 系统误差 systematic error在重复性条件下，对同一被测量进行无限多次测量所得结果的平均值与被测量的真值之差。
7 可报告范围 reportable range在仪器、试剂盒或系统的测定响应之间的关系,显示是有效的期间内试验值范围。
8 标准差 standard deviation观察值或测定结果中不精密度的统计度量。
变异性/离散的度量是总体方差的正平方根。
二质量控制的目的质量控制方法是用来监测检验方法的分析性能，警告检验人员存在的问题。
纯弯曲梁的正应力电测实验
纯弯曲梁的正应力电测实验一、实验目的1．用电测法测量单一材料的矩形截面梁在纯弯曲状态时其横截面上正应力的大小及分布规律，并与理论计算值比较，从而验证梁的弯曲正应力理论公式。
2．初步掌握电测法原理和静态电阻应变仪的使用方法。
二、实验装置和仪器1．纯弯曲实验装置本实验采用低碳钢或中碳钢制成的矩形截面梁，测试其正应力分布规律的实验装置如图20（a）所示，所加的砝码重量通过杠杆以一定的放大比例作用于加载辅梁的中央，设作用于辅梁中央的载荷为F，由于载荷对称，支承条件对称，则通过两个挂杆作用于待测梁上C、D处的载荷各为F/2。
由待测梁的内力图可知CD段上的剪力Q=0，弯矩为一常量M=2aF ，即梁的CD段处于纯弯曲状态。
图20 弯曲正应力实验装置及试样贴片位置图2．静态电阻应变仪3．游标卡尺、钢直尺三、实验原理由于矩形截面梁的CD段处于纯弯曲状态，当梁发生变形其横截面保持平面的假设成立，又可将梁视作由一层一层的纵向纤维叠合而成且假设纵向纤维间无挤压作用，此时纯弯曲梁上的各点处于单向应力状态，且弯曲正应力的方向平行于梁的轴线方向，所以若要测量纯弯曲状态下梁的横截面上的正应力的分布规律，可在梁的CD段任一截面上沿不同高度处平行于梁的轴线方向布设若干枚电阻应变计，为简便计算，本实验的布片方案如图20（b）所示，一枚布设在梁的中性层上，其余四枚分别布设在距中性层h/4或h/2处（h 为梁矩形截面的高度），此外还布设了一枚温度补偿片。
当梁受载后，电阻应变计随梁的弯曲变形而产生伸长或缩短，使自身的电阻改变。
通过力学量的电测法原理，利用电阻应变仪即可测出梁横截面上各测点的应变值ε实。
由于本实验梁的变形控制在线弹性范围内，所以依据单向虎克定律即可求解相应各测点的应力值，即σ实=E ·ε实，E 为梁材料的弹性模量。
实验采用“等增量法”加载，即每增加等量的载荷ΔF ，测定一次各点相应的应变增量Δε实，并观察各点应变增量的线性程度。
纯弯曲梁正应力电测实验报告
纯弯曲梁正应力电测实验报告纯弯曲梁正应力电测实验是一种常用的材料力学实验方法，用于测量梁在弯曲过程中的正应力分布情况。
本实验通过加载施加在金属横截面上的外力，测量由于弯曲产生的电势差，从而得到梁在各个截面上的正应力大小。
下面是一份纯弯曲梁正应力电测实验报告的参考内容。
实验目的：1. 理解材料在弯曲过程中的正应力分布特性；2. 掌握纯弯曲梁正应力电测实验的原理和方法；3. 学习使用实验仪器和数据处理软件。
实验仪器：1. 弯曲实验台；2. 弯曲应变计；3. 电压采集仪；4. 电压放大器；5. 计算机。
实验原理：在纯弯曲梁实验中，通过加载施加在梁上的外力，梁发生弯曲变形。
根据材料力学理论，梁在弯曲过程中会产生正应力。
实验中利用弯曲应变计测量梁在各个截面上的应变大小。
弯曲应变计通过压电效应将应变转化为电荷，产生电势差。
通过电压采集仪和电压放大器将电势差放大并记录下来，就可以得到梁在各个截面上的正应力大小。
实验步骤：1. 将要进行实验的梁固定在弯曲实验台上，调整梁的位置和姿态，使其能够正常受力并产生弯曲变形；2. 将弯曲应变计安装在梁的截面上，保证其能够准确测量应变；3. 连接弯曲应变计和电压采集仪，调整采集仪的参数，使其能够正常采集电势差；4. 将电压采集仪与电压放大器连接，调整放大器的增益，保证能够得到合适范围的电压信号；5. 开始加载外力，在加载过程中，实时记录电压采集仪采集到的电势差数据；6. 加载外力达到一定值后停止，记录下此时的电势差数据。
数据处理：1. 将采集到的电势差数据导入计算机；2. 对电势差数据进行处理，根据电压放大器的增益和弯曲应变计的灵敏度，将电势差数据转换为应变数据；3. 根据应变计的位置和梁的材料参数，计算出各个截面上的应变值；4. 利用梁的几何参数和材料参数，计算出各个截面上的正应力大小。
实验结果：根据数据处理的结果，可以得到梁在各个截面上的正应力大小的分布情况。
通过绘制应力-位置曲线，可以直观地观察梁在弯曲过程中正应力的变化趋势，并分析其特点和规律。
纯弯曲正应力实验报告
纯弯曲正应力实验报告一、实验目的1. 掌握纯弯曲正应力的基本原理和实验方法；2. 通过实验数据分析，了解梁在不同弯曲程度下的正应力分布情况；3. 培养实验操作能力，提高数据处理和分析水平。
二、实验原理纯弯曲正应力是指在受力构件的横截面上只有弯矩作用而无轴向力作用的情况下的正应力。
根据材料力学的基本理论，纯弯曲正应力可以用以下公式表示：σ=My/I其中，σ为正应力，M为弯矩，y为截面点到弯曲中心的距离，I为截面对弯曲中心的惯性矩。
三、实验步骤1. 准备实验器材：梁、砝码、测力计、测量尺、支撑架等；2. 将梁放在支撑架上，调整梁的位置，使其一端固定，另一端自由；3. 在梁上放置砝码，施加弯矩；4. 使用测力计测量梁上的作用力，记录数据；5. 使用测量尺测量梁的弯曲程度，记录数据；6. 改变砝码的数量和位置，重复步骤4和5，获取多组数据；7. 将实验数据整理成表格。
四、实验数据分析与结论通过实验数据，我们可以计算出梁在不同弯曲程度下的正应力值。
根据计算结果，我们可以得出以下结论：1. 随着弯矩的增大，梁的正应力值逐渐增大；2. 随着梁的弯曲程度的增加，正应力分布不均匀程度逐渐增大；3. 在实验条件下，纯弯曲正应力的计算公式适用。
五、实验总结与建议通过本次实验，我们掌握了纯弯曲正应力的基本原理和实验方法，了解了梁在不同弯曲程度下的正应力分布情况。
在实验过程中，我们需要注意以下几点：1. 确保梁的放置位置正确，避免支撑架的移动或倾斜对实验结果的影响；2. 在测量梁的弯曲程度时，要选择合适的测量点，避免误差的产生；3. 在计算正应力时，要确保数据的准确性和可靠性。
纯弯曲梁正应力实验报告数据
纯弯曲梁正应力实验报告数据实验目的：
本实验旨在通过对纯弯曲梁的正应力进行实验研究，探索材料力学的基本原理。
实验原理：
纯弯曲梁是指在弯曲变形过程中，仅发生弯曲变形，不发生剪切变形。
在实验中，通过在材料中施加外力，使得梁发生弯曲变形，进而分析材料的正应力。
实验步骤：
1. 准备实验设备并进行校准。
2. 安装试件，并在试件固定支点处施加相应的外力。
3. 使用光学显微镜等设备观察试件在弯曲过程中的变形情况，并记录数据。
4. 结束实验并进行数据分析和总结。
实验结果：
经过对实验数据的统计和分析，得出试件的正应力如下：
点位正应力
1 10.5 MPa
2 12.8 MPa
3 11.2 MPa
4 9.6 MPa
5 11.9 MPa
分析与总结：
根据实验结果，可以得出正应力随着弯曲程度的增加而变大的结论。
通过分析实验数据，可以进一步了解材料的力学特性，为未来的工程设计和材料选择提供科学依据。
结论：
通过对纯弯曲梁正应力的实验研究，成功得出了试件在不同点位处的正应力，结论表明弯曲程度与正应力呈正相关关系。
在未来的工程实践中，将会更加注重材料力学研究，以提高工程设计和选择的准确性和可靠性。
实验五 纯弯曲梁正应力实验
实验五 纯弯曲梁正应力实验一、试验目的1、熟悉电测法的基本原理。
2、进一步学会静态电阻应变仪的使用。
3、用电测法测定钢梁纯弯曲时危险截面沿高度分布各点的应力值。
二、试验装置1、材料力学多功能实验装置2、CM-1C 型静态数字应变仪三、试验原理本试验装置采用低碳钢矩形截面梁，为防止生锈将钢梁进行电镀。
矩形截面钢梁架在两支座上，加载荷时，钢梁中段产生纯弯曲变形最大，是此钢梁最危险的截面。
为了解中段危险截面纯弯曲梁应力沿高度方向分布情况，采用电测法测出加载时钢梁表面沿高度方向的应变情况，再由σ实=E ε实得到应力的大小。
试验前在钢梁上粘贴5片应变片见图5—1，各应变片的间距为4h，即把钢梁4等分。
在钢梁最外侧不受力处粘贴一片R 6作为温度补偿片。
图5—1 试验装置示意图对于纯弯曲梁，假设纵向纤维仅受单向拉伸或压缩，因此在起正应力不超过比例极限时，可根据虎克定律进行计算：σ实=E ε实E 为刚梁的弹性模量，ε实是通过电测法用电阻应变仪测得的应变值。
四、电测法基本原理1、电阻应变法工作原理电测法即电阻应变测试方法是根据应变应力关系，确定构件表面应力状态的一种实验应力分析法。
将应变片紧紧粘贴在被测构件上，连接导线接到电桥接线端子上 当构件受力 构件产生应变 应变片电阻值随之变化 应变仪内部的惠斯登电桥将电阻值的变化转变成正比的电压信号电阻应变仪内部的放大、相敏、检波电路转换显示器读出应变量。
2、电阻应变片1）电阻应变片的组成由敏感栅、引线、基底、盖层和粘结剂组成，其构造简图如图5—2所示。
敏感栅能把构件表面的应变转换为电阻相对变化。
由于它非常敏感，故称为敏感栅。
它用厚度为0.002~0.005mm的铜合金或铬合金的金属箔，采用刻图、制版、光刻及腐蚀等工艺过程制成，简称箔式应变。
它粘贴牢固、散热性能好、疲劳寿命长，并能较好的反映构件表面的变形，使测量精度较高。
在各测量领域得到广泛的应用。
图5—2 电阻应变片构造简图2）电阻应变片种类电阻应变片按敏感栅的结构形状可分为：单轴应变片：单轴应变片一般是指具有一个敏感栅的应变片。
纯弯曲梁的正应力实验报告
姓名：班级：学号：实验报告纯弯曲梁的正应力实验一、实验目的：1.测定梁在纯弯曲时横截面上正应力大小和分布规律2.验证纯弯曲梁的正应力公式二、实验设备及工具：1.材料力学多功能试验台中的纯弯曲梁实验装置2.数字测力仪、电阻应变仪三、实验原理及方法：在纯弯曲条件下，根据平面假设和纵向纤维间无挤压的假设，可得到梁横截面上任意一点的正应力，计算公式：σ=My/I z为测量梁横截面上的正应力分布规律，在梁的弯曲段沿梁侧面不同高度，平行于轴线贴有应变片。
贴法：中性层一片，中性层上下1/4梁高处各一片，梁上下两侧各一片，共计五片。
采用增量法加载，每增加等量荷载△P（500N）测出各点的应变增量△ε，求的各点应变增量的平均值△ε实i，从而求出应力增量：σ实i=E△ε实i将实验应力值与理论应力值进行比较，已验证弯曲正应力公式。
四、原始数据：五、实验步骤：1.打开应变仪、测力仪电源开关2.连接应变仪上电桥的连线，确定第一测点到第五测点在电桥通道上的序号。
3. 检查测力仪，选择力值加载单位N或kg，按动按键直至显示N上的红灯亮起。
按清零键，使测力计显示零。
4.应变仪调零。
按下“自动平衡”键，使应变仪显示为零。
5.转动手轮，按铭牌指示加载，加力的学生要缓慢匀速加载，到测力计上显示500N，读数的学生读下5个测点的应变值，（注意记录下正、负号）。
用应变仪右下角的通道切换键来显示第5测点的读数。
以后，加力每次500N，到3000N 为止。
6.读完3000N应变读数后，卸下载荷，关闭电源。
六、实验结果及处理：1.各点实验应力值计算根据上表数据求得应变增量平均值△εPi，带入胡克定律计算各点实验值：σ实i=E△εPi×10-62.各点理论应力值计算载荷增量△P=500N弯矩增量△M=△P/2×a应力理论值计算σ理i=∆M∙YiI z（验证的就是它）3.绘出实验应力值和理论应力值的分布图以横坐标表示各测点的应力σ实和σ理，以纵坐标表示各测点距梁中性层的位置。
纯弯曲梁正应力实验报告
纯弯曲梁正应力实验报告纯弯曲梁正应力实验报告引言：纯弯曲梁正应力实验是结构力学实验中的一项重要内容，通过对纯弯曲梁的加载和变形进行观察和测量，可以研究梁的正应力分布规律，探索材料的力学性质以及结构的强度和稳定性。
本实验旨在通过实际操作和数据分析，深入了解纯弯曲梁的正应力分布特点，并对实验结果进行讨论和总结。
实验目的：1. 了解纯弯曲梁的正应力分布规律；2. 掌握测量和计算纯弯曲梁的正应力的方法；3. 分析实验结果，验证理论计算和实验测量的一致性。
实验原理：纯弯曲梁在受到外力作用时，梁的上表面受到拉应力，下表面受到压应力，而中性轴上则不受应力。
根据梁的几何形状和材料特性，可以通过理论计算得到梁上各点的正应力大小。
实验装置：1. 纯弯曲梁实验台：用于支撑和加载梁；2. 弯曲梁加载装置：用于施加力矩，产生弯曲变形；3. 应变计：用于测量梁上各点的应变；4. 数据采集系统：用于记录和分析实验数据。
实验步骤：1. 将纯弯曲梁固定在实验台上，并调整加载装置，使其施加合适的力矩；2. 在梁上选择若干个测量点，安装应变计，并进行校准；3. 施加力矩后，使用数据采集系统实时记录梁上各点的应变数据；4. 停止加载后，记录应变计的读数，并进行数据处理和分析。
实验结果：通过实验测量和数据处理，得到了纯弯曲梁上各点的应变数据。
根据应变-应力关系，可以计算出相应点的正应力大小。
通过对实验结果的分析，可以得到纯弯曲梁的正应力分布规律，验证理论计算和实验测量的一致性。
讨论与分析：1. 实验结果与理论计算相比，是否存在较大的误差？如果有，可能的原因是什么？2. 实验中是否存在其他因素对结果产生影响？如温度变化、材料非均匀性等。
3. 在实际工程中，纯弯曲梁的正应力分布特点对结构设计和施工有何重要意义？结论：通过纯弯曲梁正应力实验，我们深入了解了纯弯曲梁的正应力分布规律，并通过实验结果的分析和讨论，对实验的准确性和可靠性进行了评估。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
将所用仪器设备复原，数据经指导教师检查签字。
实验表格
数据 项目 梁的几何 尺寸
纯弯曲梁正应力实验数据表
结果
数据 结果
项目
宽度 b=20mm 高度 h=40mm 跨距 a=160mm
层的距离 y。 3．拟定加载方案。先选取适当的初载 P。，估算最大载荷 Pmax（σmax≤0。7σs），分 4~6
级加载。 4．根据加载方案，调整好实验加载装置。 5．按实验要求接线。调整好电阻应变仪，检查整个测试系统是否处于正常工作状态。 6 加载。用均匀慢速加载至初载荷 P。，记下各点电阻应变仪的初读数。然后逐级加载，
实验原理
实验可采用半桥单臂、公共补偿、多点测量方法。加载采用增量法。即每增加等量的载 荷△P，测出各点的应变增量△ε，然后分别取各点应变增量的平均值△ε，依次求出各点 的应力增量
△σ实 i=E△ε实 i 将实测应力值与理论应力值进行比较，以验证弯曲正应力公式。
实验步骤
1．设计好本实验所需的各类数据表格。 2．测量矩形截面梁的宽度 b 和高度 h、载荷作用点到梁支点距离 a 及各应变片到中性
一点的正应力计算公式为
s = My Iz
式中 M 为弯矩； Iz 为横截面对中性轴的惯性矩； y 为所求应力点至中性轴的距离。由 上式可知，在弹性范围内，沿横截面高度正应力按线性规律变化，其最大应力产生在上、下 边缘，为
s弯截面模量。 为了测量梁在纯弯曲时横截面上正应力的分布规律，在梁的纯弯曲段沿梁的侧面不同 高度，平行于轴线贴有 7 片电阻应变片，如图所示。其中 3# 片位于中性层处， 2# 、 4# 片分 别距中性层上、下 h／ 4 处。 1# 、 1‘#、 5# 、 5‘#片分别位于上下表面。此外，在梁的上表面 沿横向粘贴 0# 应变片。
点5 读数 增量
实验表格
实验结果对照表 点号 应力理论值（N/mm2） 应力实验值（N/mm2） 1 2 3 4 5 应力理论值计算公式σ=My/I
应力实验值计算公式σ=Eξ
9
以上有不当之处，请大家给与批评 指正，谢谢大家！
实验七
纯弯曲梁正应 力实验
实验目的
1．测定梁在纯弯曲时横截面上正应力的大小 和分布规律。
2．验证纯弯曲梁的正应力计算公式。
实验设备
实验设备和仪表 1．材料力学多功能实验台。 2．静态电阻应变仪。 3．矩形截面钢梁。
实验原理
1．测定弯曲正应力 在纯弯曲条件下，根据平面假设和纵向纤维间无挤压的假设，可得到梁横截面上任
测点至中 y1=20mm
性轴的距 y2=10mm
离
y3=0mm
截距 L=670mm
y4=10mm
E=206Gpa
y5=20mm
载荷 （N）
100 600 1100 1600 2100 2600 3100
载荷 增量 （N）
点1 读数 增量
应变仪读数（με）
点2
点3
点4
读数 增量 读数 增量 读数 增量
