5海岸防护工程.pptx
海岸防护工程ppt课件
造成岸线长期的缓慢退蚀
近岸区内泥沙供量的变化
河流径流量的减少将造成泥沙供量的变小
风暴波浪
泥沙朝离岸方向搬运形成沙坝或浅滩，部分永远留在原 地
大浪对岸滩上部的冲刷
大浪冲刷上部岸滩，泥沙向后滨方向运移和沉积
风力输沙
大风吹动松散细沙，造成岸滩侵蚀，海滩后侧形成风成 沙丘
§5.1.2 海岸侵蚀的原因
pi+σzi作用下压缩稳定时的孔隙比，σzi为相应土层平均附加应 力
局部土坡和整体地基的稳定分析
条分法
§5.2.1 海堤
软基处理
软粘土或淤泥层压缩性高、透水率差、承载力低 常用措施：
压载平台（镇压层加固）：从坡脚向外铺设土石压载层，改善 地基应力分布，防止地基滑动
排水沙井：对基础打钢管或喷射高压水→灌砂（钢管抽出）→砂 井群，有利于地基排水固结和提高强度
§5.3.1 防波堤的功能和分类
浮式
§5.3.1 防波堤的功能和分类
喷气式、喷水式防波堤 原理
使波长变短，波陡变大，直到波浪破碎，消耗波能 优点
施工简单，基建投资少，安装，拆迁方便 缺点
动力消耗大，运输费用高 适用范围
围堰施工，打捞沉船及临时的装卸作业
§5.3.1 防波堤的功能和分类
喷气式
喷水式
§5.3.2 防波堤的轴线布置
防波堤布置的主要内容
平面布置 口门布置 轴线布置 往往需要通过模型试验来确定
§5.3.2 防波堤的轴线布置
对堤前产生很大的动水压力，需加大堤身宽度和需要护底措 施，增大造价 地基应力大，对不均匀沉降敏感 一旦破坏，修复困难
§5.3.1 防波堤的功能和分类
适用范围 水深较大（大于破碎水深，使波浪不破碎） 地基坚实，承载能力大

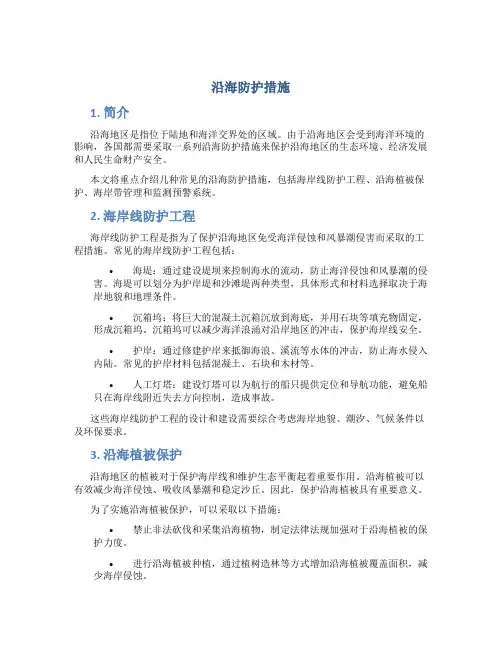

沿海防护措施
沿海防护措施1. 简介沿海地区是指位于陆地和海洋交界处的区域。
由于沿海地区会受到海洋环境的影响，各国都需要采取一系列沿海防护措施来保护沿海地区的生态环境、经济发展和人民生命财产安全。
本文将重点介绍几种常见的沿海防护措施，包括海岸线防护工程、沿海植被保护、海岸带管理和监测预警系统。
2. 海岸线防护工程海岸线防护工程是指为了保护沿海地区免受海洋侵蚀和风暴潮侵害而采取的工程措施。
常见的海岸线防护工程包括：•海堤：通过建设堤坝来控制海水的流动，防止海洋侵蚀和风暴潮的侵害。
海堤可以划分为护岸堤和沙滩堤两种类型，具体形式和材料选择取决于海岸地貌和地理条件。
•沉箱坞：将巨大的混凝土沉箱沉放到海底，并用石块等填充物固定，形成沉箱坞。
沉箱坞可以减少海洋浪涌对沿岸地区的冲击，保护海岸线安全。
•护岸：通过修建护岸来抵御海浪、溪流等水体的冲击，防止海水侵入内陆。
常见的护岸材料包括混凝土、石块和木材等。
•人工灯塔：建设灯塔可以为航行的船只提供定位和导航功能，避免船只在海岸线附近失去方向控制，造成事故。
这些海岸线防护工程的设计和建设需要综合考虑海岸地貌、潮汐、气候条件以及环保要求。
3. 沿海植被保护沿海地区的植被对于保护海岸线和维护生态平衡起着重要作用。
沿海植被可以有效减少海洋侵蚀、吸收风暴潮和稳定沙丘。
因此，保护沿海植被具有重要意义。
为了实施沿海植被保护，可以采取以下措施：•禁止非法砍伐和采集沿海植物，制定法律法规加强对于沿海植被的保护力度。
•进行沿海植被种植，通过植树造林等方式增加沿海植被覆盖面积，减少海岸侵蚀。
•积极开展沿海植被维护和修复，包括对受损的沿海植被进行补植、修剪和灌溉等。
•科学利用沿海植被资源，合理开发植物生态旅游产业，增加保护激励措施。
沿海植被保护既有助于维护生态平衡，又对经济发展和旅游业非常重要。
4. 海岸带管理海岸带是指陆地与海洋交界处的狭窄地带，是海洋环境和陆地生态系统相互作用的重要区域。
为了保护海岸带的生态环境，各国都实施了海岸带管理措施。
海岸工程海岸防护工程PPT课件
到60~80cm
第40页/共53页
B 土工布材料的应用 见土工材料规范p9/p45
是很好的材料,目前很多工程采用,可以省 20~30cm的砂砾过度层. 要注意防止破坏.因此在护面与土工布直接用细 砂覆盖，厚度15~20cm。 不过要注意：计算稳定时候,除了沿圆弧滑动验 证外，还需要沿土工布的抗滑稳定验算。
第41页/共53页
第42页/共53页
第43页/共53页
第44页/共53页
D 土工布材料的应用
第45页/共53页
4 护坡基脚 A、埋入式 B、抛石棱体 C、桩石基脚
第46页/共53页
4 护坡基脚 主要作用:支撑护坡体,防止其沿堤破面发生滑 坡,同时保护坡脚,免受波浪作用下可能出现的 强烈冲刷. 三种基本结构型式:A、埋入式;B、抛石棱体; C、桩石基脚
5 防护墙
• 位置：陡墙式的海堤 • 作用: 主要承受波浪和水流的冲刷,保护墙后的堤
身填土,起到海堤护面的作用,同时有时承受来自堤 身的土压力，维持堤身土体的稳定. • 防护墙体的是设计:坡度1:0.3~1:0.5,内部用干砌 块石,外部用干砌条石,面层的条石尺寸一般 20*25*65~30*30*80cm;防护墙底宽一般不小于 1/2墙高，顶宽0.8~1.2cm;防护墙的顶部同防浪墙 连接成整体, 墙底下应设砂垫层,墙后与填土间设 置碎石或石渣过渡层,厚度为0.6~1.0m.
第23页/共53页
六、海堤的构造 1 堤顶及防浪墙 2 护坡 3 护坡垫层 4 护坡基脚 5 防护墙
第24页/共53页
1 堤顶及防浪墙
第25页/共53页
• 堤顶： • 要结合实际分成几种情况 ✓ （1）有公路要求情况下，要结合公路设计要求。 ✓ （2）无公路要求，需要考虑雨水和浪花的冲刷，
上海海事大学海岸工程学课件
分析当地经济发展状况、产业结构及未来趋势，预测港口吞吐 量，以满足未来经济发展需求。
考虑港口建设对当地社会、环境的影响，需进行充分的环保评 估和社会影响评价。
港口码头设计与施工
码头类型选择 根据港口功能、货物种类和自然条件，
选择合适的码头类型，如重力式码头、 板式码头、高桩码头等。 施工方法
海蚀柱。
沙滩
连岛沙坝
由波浪破碎产生的沙粒在岸线 附近堆积形成的宽广平地，是
常见的堆积地貌形态。
连接岛屿与大陆的沙质堆积体， 通常由沿岸流携带泥沙堆积而
成。
04
海岸防护工程
海岸防护工程类型与原理
类型
海岸防护工程主要分为结构性防护和非结构性防护两种类型。 结构性防护工程包括丁坝、顺坝、离岸堤等硬质结构，非结 构性防护工程则包括植被种植、沙滩养护等软质措施。
上海海事大学海岸工程学 课 件
目录
• 海岸工程学概述 • 海岸动力环境 • 海岸地貌与动力沉积过程 • 海岸防护工程 • 港口与航道工程 • 海岸环境工程与生态保护
01
海岸工程学概述
海岸工程学的定义与研究对象
定义
海岸工程学是研究海岸带地区自然环 境与人类活动相互作用，探索海岸带 资源可持续利用和生态环境保护的工 程技术与管理方法的综合性学科。
原理
海岸防护工程的主要原理是通过调节和控制沿海水流、泥沙 运动，防止或减轻海岸侵蚀，保护海岸线的稳定。其设计需 考虑地理、水文、气象等多因素，以实现工程效益最大化。
丁坝、顺坝与离岸堤
丁坝
一种垂直于海岸线的防护建筑，主要作用是改变海水流向， 减轻海岸侵蚀。其长度和高度设计需考虑地形、潮差、波 浪等因素。
海岸工程：海岸防护工程
把n年的资料放大至N年的资料，计算其平均 值、均方差以及与年频率P（%）对应的高潮 位hp
A、高潮位平均值
h
1 N
(hN
N 1 n
n i 1
hi )
B、年高潮位均方差
S
1
N
(hN 2
N 1 n
n i 1
h2i )
(h)2
C、与不同年频率P（%）对应的高潮位hp,
直接利用波浪观测资料进行分析相比较,误差比较大,且各地的标准 中对风情尚不够明确,缺乏必要的换算和修正. B、历史最高潮位------------无频率概念，有任意性和随机性 无明确的频率概念,不同地点的历史高潮位所代表的重现期相差很 大,带有比较大的任意性和随机性.笼统地利用历史最高潮位作为设 计标准是不合理的. C、资料的可靠性------------资料受当地条件和分析方法制约。 历史高潮位和最高潮位有的是通过调查得到,其可靠性往往受到当 地的具体条件和调查分析方法影响.
定
海堤设计需要解决的三个问题
1、水文动力要素的确定 2、结构的确定 3、地基的处理
第一节 海堤
一、海堤设计标准
1、海堤设计标准：海堤不利情况下潮位和波浪的设计
组合标准用于海堤设计。
2、设计标准确定依据：
首先根据其保护对象的重要性和被保护的人口或土地面积, 将海堤划分为不同的等级,按不同等级规定相应的防御标准, 然后计算确定由该防御标准所决定的一定累积频率和重现 期下的潮位和波浪值. （参考：潮位可参考堤防工程设计规范、防洪标准；波浪 可参考海港水文规范以及地方相关规范）
上世纪80年代末和90年代 浙江省：《浙江省海塘工程技术规定（试行）》
共分成四个等级,各级所对应的潮位和波浪 的设计重现期:
海岸防护课件
§1.1.3 海岸带
全国海岸带和海涂资源综合调查
调查时间：1980～1985年 调查范围：从海岸线向内陆延伸10 km，向海延伸至10～15
m等深线，总面积约35万平方公里 调查成果：
全国海岸带面积约2.5×105 km2，其中潮上带占37%，潮间带占 7%，潮下带占56%
潮间带海涂面积2×104 km2 海岸线长度山东最长，福建次之 海岸带面积江苏最大，山东第二 海岸带宽度上海和江苏最大 海涂面积江苏最大，山东第二 海岸带宽度与面积最大、海涂最宽阔的地方正反映出黄河口和
热带气旋、台风或飓风
热带气旋是一种发生在热带或副热带海洋上的气旋性漩涡（北 半球逆时针）
热带气旋分为六级（中国气象局）：
热带低压：平均最大风力小于8级（风速U≤17.1m/s） 热带风暴：平均最大风力达8～9级（风速17.2≤U≤24.4m/s） 强热带风暴：平均最大风力达10～11级（风速24.5≤U≤32.6m/s） 台风：平均最大风力达12～13级（风速32.7≤U≤41.4m/s） 强台风：平均最大风力达14～15级（风速41.5≤U≤50.9m/s） 超强台风：平均最大风力大于16级（风速U≥51.0m/s）
海岸防护
Shore Protection
第1章 海岸环境
Chapter 1 - Coastal Environment
§1 海岸环境
§1.1 §1.2 §1.3
海岸线与海岸带 海岸类型 海岸环境特征
§1.1 海岸线与海岸带
§1.1.1 海岸线 §1.1.2 特征潮位和高程基准面 §1.1.3 海岸带 §1.1.4 浅海海域
平均坡度0.1°
§1.2.1 基岩海岸（港湾海岸）
开发利用：
港口航道与海岸工程-海岸工程课件PPT：第4.2章斜坡式防波堤
护面块体适用于：水深大、波浪大、地质条件软的情况。
14
常用的几种人工块体
15
营口港鲅鱼圈港区长793m北防波堤工程
16
珠海电厂5万吨码头防波堤 扭工字块体防波堤
17
扭王字块体
⑴持久状况：应考虑以下的持久组合
①设计高水位：波高应采用相应的设计波高； ②设计低水位：
A、当有推算的外海设计波浪时，应取设计低水位进 行波浪浅水变形分析，求出堤前的设计波高；
B、当只有防波堤建筑物附近不分水位统计的设计波 浪时，可取与设计高水位时相同的设计波高，但不超 过低水位时的浅水极限波高。
③极端高水位：波高采用相应的设计波高；极端低水位
块体重量轻、效果好，一般使用于波高小于3m的情况。 ①栅栏板块体
长边与短边之比：a/b=1.25； 平面尺度与设计波高的关系： a=1.25H；b=1.0H。
a——沿斜坡方向 b——短边，沿堤轴线方向； H——设计波高。
当斜坡坡度：i=1：15～1：1.25时，栅栏板的厚度h：
h 0.235
b
0.61 0.13l m0.27
52
4.2.4 斜坡式防波堤的计算
一、计算内容和计算状态 1、计算内容
⑴护面块体的稳定重量和护面层厚度 ⑵栅栏板的强度 ⑶堤前护底块石的稳定重量 ⑷胸墙的强度和抗滑、抗倾稳定性 ⑸地基的整体稳定性 ⑹地基沉降
53
2、计算状态
在进行斜坡堤承载能力极限状态设计时，应以设计波高 和相应的波长确定的波浪力作为标准值，并应考虑三种设计 状况与相应的组合。
中和应力 有效应力
港航专业教学课件PPT海岸工程
短暂状况，应考虑设计高水位和设计低水位时， 波浪对斜坡堤的作用，波高的重现期可采用 2～5年。
4 防浪胸墙稳定计算 主要荷载：波浪水平力，波浪上托力 （参考海港水文规范中的8.2.11） 荷载计算过程： A 先按堤前水深和波高确定堤前波浪形态，依 次分类确定波压力计算公式 B 计算海堤前水深的波压力分布，截取作用与 胸墙部分的波压力 （参考海港水文规范8.1） 稳定性计算内容：抗倾复性和抗滑移性 （可参考防波堤规范2.3）
• Hudson 公式的有优缺点 • 优点:结构简单，方便计算 • 缺点:没有考虑波浪周期的影响
• 有待于改进的问题…. • 波浪周期实际上也与块石重量有关.
• 护面垫层块石的重量可取护面块石稳定重量的 1/20～1/10
• A 抛石单个块体重量计算 • (2)前苏联 • 材料:块石、混凝土、钢筋混凝土块体 • 从建筑物的顶部到0.7H
当折减.
B 大中型工程采用适当固结有效应力法,地基强度指
标采用不排水剪或者固结不排水剪
C 小型工程采用
法,强度指标采用现场 十字板
剪切测定的指标,强度随地基深度而增加.
D大型工程有条件采用有效应力法,毕肖普法.采用有
效强度指标,并且准确确定孔隙水压力分布,一般用测
量孔隙水压力的三 轴固结不排水剪切试验确定,也可
• 5、按算术平均求各分层平均自重应力 si 和平均附加应力 zi ：
si
si 上
si 下
2
zi
zi 上
zi 下
2
si 上，si 下 — —第i分层上、下面的自重应力
zi 上， zi 下 — —第i分层上、下面的附加应力
《防护工程》课件
古代防御工程
古代的城墙、堡垒等防御设施是 防护工程的雏形，这些设施在战 争中起到了重要的防御作用。
近现代防护工程
随着科技的发展，近现代的防护 工程采用了更加先进的材料和设 计理念，如混凝土、地下工事等 ，防护能力得到了极大的提升。
未来防护工程
未来防护工程将更加注重信息化 、智能化和环保等方面的要求， 采用更加高效、节能、环保的材 料和技术，以适应未来战争的需 要。
研发新型防护材料和工艺，提高工程 结构的耐久性和安全性。
防护工程的行业应用拓展
城市基础设施
将防护工程技术应用于城市基础设施，提高城 市抵御自然灾害的能力。
工业设施
将防护工程技术应用于工业设施，保障工业生 产的安全和稳定。
交通设施
将防护工程技术应用于交通设施，提高交通设施的可靠性和安全性。
防护工程的政策与法规环境
《防护工程》PPT课 件
目录
CONTENTS
• 防护工程概述 • 防护工程的类型与技术 • 防护工程的设计与实施 • 防护工程的未来发展
01
防护工程概述
定义与特点
定义
防护工程是指在军事工程中，为防御 敌人各种武器的袭击，保护部队人员 、武器装备和物资的安全而修建的工 程。
特点
防护工程通常具有坚固、隐蔽、配套 、经济实用的特点，能够有效地提高 部队的生存能力和战斗力。
施工组织
根据方案设计，制定详细的施工组织 计划，包括施工队伍、材料采购、进 度安排等。
施工实施
按照施工组织计划，进行防护工程的 施工实施，确保施工质量符合设计要 求。
防护工程的验收标准
结构安全
防护工程的结构应安全稳定，能够抵御预期 的威胁。
工艺质量
海岸防护工程施工(3篇)
第1篇一、引言随着我国经济的快速发展，沿海地区城市化和工业化进程加快，海岸线遭受的侵蚀和破坏日益严重。
海岸防护工程作为一项重要的海洋环境保护措施，对于维护海洋生态环境、保障沿海地区经济社会的可持续发展具有重要意义。
本文将详细介绍海岸防护工程施工的相关内容，包括施工准备、施工工艺、质量控制等方面。
一、施工准备1. 工程设计在施工前，应依据工程设计图纸和相关规范，对海岸防护工程进行详细的施工设计。
设计内容包括：工程规模、结构形式、材料选用、施工方法、质量控制等。
2. 施工队伍组织根据工程规模和施工要求，组建一支专业、高效的施工队伍。
施工队伍应具备以下条件：（1）具有相关资质证书，熟悉海岸防护工程施工技术；（2）具有丰富的施工经验，能熟练掌握各类施工工艺；（3）具备良好的职业道德和团队协作精神。
3. 施工材料设备根据工程设计要求，采购各类施工材料，包括：石料、混凝土、钢筋、水泥、沙、石粉等。
同时，配置必要的施工设备，如挖掘机、装载机、推土机、压路机、振动器等。
4. 施工现场布置根据工程规模和施工要求，合理布置施工现场，确保施工顺利进行。
施工现场应包括：材料堆场、施工便道、施工营地、临时设施等。
二、施工工艺1. 基础处理（1）清除施工区域内的杂草、杂物，确保基础平整；（2）根据设计要求，对基础进行压实处理，确保基础承载力满足要求。
2. 结构施工（1）石料加工：将石料加工成符合设计要求的尺寸，表面平整，无裂缝、蜂窝等缺陷；（2）混凝土浇筑：按照设计要求，浇筑混凝土，确保混凝土强度、密实度等指标符合要求；（3）钢筋绑扎：按照设计要求，绑扎钢筋，确保钢筋间距、搭接长度等符合规范；（4）模板安装：按照设计要求，安装模板，确保模板支撑牢固、表面平整；（5）混凝土养护：按照规范要求，对混凝土进行养护，确保混凝土强度达到设计要求。
3. 护坡施工（1）护坡基础处理：清除施工区域内的杂草、杂物，确保基础平整；（2）护坡结构施工：按照设计要求，施工护坡结构，包括：石笼网、混凝土护坡等；（3）植被种植：在护坡表面种植植被，确保植被生长良好，达到生态防护效果。
海岸防护工程设计与施工技术
海岸防护工程设计与施工技术随着气候变化和人类活动的不断削弱，全球范围内的许多海岸线正面临着日益加重的侵蚀和威胁。
因此，为了保护海岸的自然资产和人类居住区，海岸防护工程已成为一个重要而必要的领域。
本文将详细探讨海岸防护工程的设计和施工技术。
海岸防护工程的概述什么是海岸防护工程？简单来说，它是指一系列用于保护海岸线及其周边地区免受自然和人为影响的工程手段。
这些影响可能来自强风、波浪、潮汐、沙丘迁移、船只交通等现象，其结果可能是沉降、侵蚀、泥淤、海平面上升等。
如果不采取措施，这些现象可能将导致海岸侵蚀和水平面上升，从而引发一系列负面影响，如洪水、土地退化、野火、能源供应和食品供应短缺等等，影响着整个自然循环系统和生态系统的健康。
海岸防护工程的设计设计海岸防护工程时，首先需要考虑的是要保护哪些区域，什么类型的海岸问题需要解决，此外还要确定所需的财务资源和限制因素（如工程越过地方或可用土地的数量）。
具体来说，设计海岸防护工程的过程包括以下几个方面。
第一，仔细调研海洋环境。
设计者需要了解当地海岸地形的变化和可能影响因素的情况。
通过观察海面、波浪、潮汐和风力，以及进行计算模拟，设计者能够识别最适合的建造方法，并确定所需的财务和物质资源。
第二，考虑各类防护结构的可行性和成本效益。
防护结构包括海墙、护礁堤、拱堤、可挫折堤和岸坡。
设计者必须综合考虑成本、性能、材料可用性和环境适应性等因素，以确定最好的方案。
第三，针对所面临的特定问题，细化防护措施。
这些特定问题包括沉积海岸线、泥质海岸线、岩石海岸线等。
设计者需要确定适合解决问题的具体方案，如利用渗透式海墙、波浪消能器、可控浪能吸收防波堤和沙丘聚集坝等工程。
海岸防护工程的施工技术海岸防护工程的施工技术非常重要。
若没有正确的施工技术，就可能导致结构的破损和功能的失败。
第一，施工时必须正确选择建造材料。
与传统建筑不同，海洋环境对建筑结构的要求更高，材料的遭受风化和腐蚀的压力更大。
海岸防护工程的施工与管理技术研究与分析
海岸防护工程的施工与管理技术研究与分析海岸防护工程对于保护沿海地区的人民生命财产安全、维护生态平衡以及促进经济发展具有至关重要的意义。
随着全球气候变化和人类活动的影响，海岸侵蚀、风暴潮等灾害日益频繁，对海岸防护工程的质量和效果提出了更高的要求。
因此，深入研究海岸防护工程的施工与管理技术具有重要的现实意义。
一、海岸防护工程的类型及作用（一）海堤海堤是最常见的海岸防护工程之一，通常由土石或混凝土等材料建造而成。
其主要作用是阻挡海浪和潮水的侵袭，保护沿海陆地免受淹没。
（二）丁坝丁坝是一种从海岸伸向海中的建筑物，它可以改变水流和波浪的方向，减少海岸的侵蚀，并促进泥沙淤积。
（三）离岸堤离岸堤位于海岸线以外一定距离的海域，通过削弱海浪的能量，减少对海岸的冲击。
（四）护岸护岸用于保护河岸或海岸的边坡，防止其坍塌和侵蚀。
二、海岸防护工程的施工技术（一）基础施工海岸防护工程的基础施工至关重要，因为它需要承受海浪和水流的巨大冲击力。
在施工前，必须进行详细的地质勘察，以确定基础的类型和深度。
常见的基础类型包括桩基础、筏板基础和重力式基础等。
桩基础适用于地质条件较差的区域，通过打入桩体来提供支撑。
在施工过程中，要确保桩体的垂直度和承载力满足设计要求。
筏板基础则适用于软土地基，它能够均匀分布上部结构的荷载。
施工时需要注意控制筏板的厚度和钢筋布置。
重力式基础依靠自身的重量来抵抗海浪的冲击，通常由大块的混凝土或石块组成。
在施工时，要保证基础的稳定性和整体性。
（二）主体结构施工1、海堤的主体结构施工海堤的主体结构一般采用土石填筑或混凝土浇筑。
土石填筑时，要选择合适的土石料，控制填土的压实度和坡度，确保堤身的稳定性。
混凝土浇筑时，要保证混凝土的配合比和浇筑质量，防止出现裂缝和蜂窝麻面等缺陷。
2、丁坝和离岸堤的主体结构施工丁坝和离岸堤的主体结构多采用混凝土或石块堆砌。
在施工中，要注意结构的形状和尺寸，以及与水流和波浪的角度，以达到最佳的防护效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大风吹动松散细沙，造成岸滩侵蚀，海滩后侧形成风成 沙丘
§5.1.2 海岸侵蚀的原因
沿岸输沙
沿岸流的挟沙能力超过超过上游岸段的供沙量，岸滩将 发生侵蚀
------------------------------------------------------------------- 开采地下资源造成陆地下沉
海岸防护
Shore Protection
第5章 海岸防护工程
Chapter 5 – Shore Protection Engineering
§5 海岸防护工程
§5.1 概述 §5.2 海堤和护岸 §5.3 防波堤 §5.4 丁坝 §5.5 海滩养护 §5.6 植物防护 §5.7 砂质海岸防护方法的选择
沙坝和浅滩的挖除将增加波能侵蚀岸滩
海滩采砂
破坏泥沙供需平衡，造成进一步的侵蚀
§5.2 海堤和护岸
§5.2.1 海堤 §5.2.2 护岸
§5.2.1 海堤
定义
在河口、海岸地区，为了防止大潮的高潮和风暴潮的泛 滥及其伴随风浪的侵袭造成土地淹没，在沿岸原有地面 上修筑的一种专门用来挡水的建筑物。
亩
下
中型
小型
§5.2.1 海堤
工程的分级标准主要通过设计重现期来体现，主要是工 程建筑物设计潮位、设计波高的重现期问题。
现场长期实测潮位或波高资料→每年的极值x →进行频 率分析→长期统计分布函数F(x) →定义大于或等于极值 x的重现期：T(x)=1/[1-F(x)]
但是， F(x)难以准确获得，实际设计高潮位与设计波高
防浪墙、闸门、闸墙
斜坡式
护坡块石及块体
护底块石
计算内容 强度和稳定度
稳定性 强度和稳定度
稳定性 稳定性
波高累积频率 1% 5% 1% 13% 13%
§5.2.1 海堤
结构型式
平面布置上应使海堤堤线平顺，尽可能避开强风、波浪 和水流的正面袭击，必要时堤线可布置成折线或弧线
断面结构型式与水深、海岸动力因素、地基特性、建筑 材料来源和施工条件有关
基本设施
海堤、护岸 防波堤 丁坝 海滩养护 植物防护
§5.1.2 海岸侵蚀的原因
海平面上升
造成岸线长期的缓慢退蚀
近岸区内泥沙供量的变化
河流径流量的减少将造成泥沙供量的变小
风暴波浪
泥沙朝离岸方向搬运形成沙坝或浅滩，部分永远留在原 地
大浪对岸滩上部的冲刷
大浪冲刷上部岸滩，泥沙向后滨方向运移和沉积
如何获得？
§5.2.1 海堤
设计潮位
实测资料的频率分析一般需要20年以上的潮位极值资料 频率分析的分布线型，海岸地区采用Gumbel分布，河口地区采
用Pearson-Ⅲ型分布 5年以上的短期观测资料，同邻近具有20年资料的测站进行相关
分析 无法运用短期资料采用当地历史最高潮位为设计标准 没有实测资料的应设临时观测点，至少连续记录1个月的潮位资
料，作为进行调和分析和潮位预报的初步依据 工程项目确定后还应进行长期潮位观测
§5.2.1 海堤
设计波浪要素
实测资料的中、长期频率分析一般要求15年以上的资料 常采用年有效波高Hs的极值分布进行频率分析，分布模式多采用
Pearson-Ⅲ型分布 波浪资料更短缺，有采用短期资料的月极值或日极值进行频率
分析，将结果换算到长期分布（外延问题） 工程前期研究工作应设临时观测点，至少获得1年的波浪资料，
作为统计分析的依据 资料短缺，常采用风场资料推算的方法，假设风场与波浪场的
重现期一致 波列的波高累积频率分布P(H)
§5.2.1 海堤
浙江海塘设计标准
海塘形式
部位
防浪墙、强身、闸门、闸墙 直立式
基床、护底块石
江苏长江以南和浙江一带也称为海塘 是围海工程的重要工程设施
防护标准
根据具体保护岸段的需求，综合地考虑工程规模与投资， 保护岸段的重要性与实际经济效益来确定
《浙江省海塘工程技术规定》（浙江省水利厅，1999） 《海岸防护手册》（美国）
§5.2.1 海堤
浙江海塘防护标准
海塘工程等级 设计重现期（年）
油、气、水或煤等地下资源的开采造成陆地和岸滩的下 沉，使岸线缓慢的长期蚀退
沿岸输沙被拦截
导堤修建和航道开挖等人类生产活动所引起
近岸区内供沙的减少
河流上修建闸坝可减少近岸区的供沙，造成海岸侵蚀
§5.1.2 海岸侵蚀的原因
局部波能的增加
波浪经直立式建筑物反射后可对其前方海滩造成冲蚀
天然海岸防护的变动
§5.1 概述
§5.1.1 海岸防护工程的功能和基本设施 §5.1.2 海岸侵蚀的原因
§5.1.1 海岸防护工程的功能和基本设施
功能
保护沿海城镇、工业、农田、盐场和岸滩，防止风暴潮 的泛滥淹没，抵御波浪与水流的侵蚀与淘刷。
用于保护与划定沿海局部岸段的岸滩，形成土地资源的 综合开发区，用于水产养殖、草滩牧放、种植经济作物、 旅游疗养、自然保护区等。
斜坡堤、陡墙堤、混成堤
§5.2.1 海堤
斜坡堤 最常用的断面型式，主要为梯形断面
外坡比内坡平坦 坡度1/m坦于1：1，坡角α＜45°
外坡
改成折坡，下陡上缓：节省土方，消减波浪作用 平均高水位处加设平台（地基较软，波浪较强）：削减波浪能
量，降低地基荷载，方便施工和管理
堤身
一般用当地土料填筑或吹填 外坡需采用人工护面，护面常用块石、混凝土块等结构型式，
内坡
与斜坡堤相同
墙体
用混凝土方块砌筑或用沉箱建造
海堤坡脚
抛石、抛混凝土块或修筑块石棱体：防止水流、波浪淘刷堤脚
护面下设置碎石垫层（反滤层），防止堤身砂石被吸出 内坡用草坡防护
§5.2.1 海堤
斜坡堤面断面型式
§5.2.1 海堤
优点
消浪性能较好 对地基沉陷变形适应性强 施工简便
缺点
断面大，施工土方量和占地面积较大
§5.2.1 海堤
陡墙堤 以往采用较多的传统断面型式 外坡
用块石修筑成陡墙或直墙，墙后堆填砂或砂土
城市
防
护
对 象
农村
工矿企业、基 础设施
Ⅰ 200以上 人口150 万以上 特别重 要城市
特大型
Ⅱ
100
人口 50～100 万重要
城市
100万亩 以上大 片平原
大型ⅢLeabharlann 50人口 10～50 万重要 城市
5～100 万亩平
原
中型
Ⅳ 20
人口 10～50 万城镇
Ⅴ 10
人口 0.1～1 万乡镇
1～5万 1万亩以
