工业冷水机原理图及机组特点
冷水机工作原理及优点
冷水机工作原理及优点冷水机是一种常用的制冷设备,广泛应用于工业生产、商业建筑和医疗领域等。
它通过循环制冷剂的方式,将热量从被冷却的物体或空间中吸收,并将热量排放到外部环境中,从而实现制冷效果。
本文将详细介绍冷水机的工作原理及其优点。
一、冷水机的工作原理冷水机的工作原理主要涉及制冷循环、压缩机、冷凝器、膨胀阀和蒸发器等组件。
1. 制冷循环:冷水机通过制冷循环来实现制冷效果。
制冷循环包括蒸发、压缩、冷凝和膨胀四个过程。
2. 压缩机:冷水机中的压缩机起到压缩制冷剂的作用。
压缩机将低温低压的制冷剂气体吸入,通过增加其压力和温度,将其转化为高温高压的气体。
3. 冷凝器:冷凝器是冷水机中的一个重要组件,它通过外部环境的冷却作用,将高温高压的制冷剂气体冷却成高压液体。
4. 膨胀阀:膨胀阀是冷水机中的一个关键部件,它通过调节制冷剂的流量和压力,使其在膨胀后变成低温低压的制冷剂。
5. 蒸发器:蒸发器是冷水机中的另一个重要组件,它通过吸收外部热量,使制冷剂从液体状态转变为气体状态,从而实现制冷效果。
二、冷水机的优点1. 高效节能:冷水机采用先进的制冷技术,具有高效节能的特点。
它通过优化的制冷循环和高效的压缩机,能够在较低的能耗下提供稳定的制冷效果。
2. 环保节能:冷水机采用环保制冷剂,对大气层中的臭氧层没有破坏作用。
同时,由于其高效节能的特点,可以降低能源的消耗,减少对环境的负荷。
3. 稳定可靠:冷水机具有稳定可靠的特点,能够长时间稳定运行,不易出现故障。
它采用优质的零部件和先进的制造工艺,保证了设备的稳定性和可靠性。
4. 灵活多样:冷水机具有灵活多样的特点,可以根据不同的需求进行定制。
无论是在制冷量、温度范围还是在设备形式上,都可以根据用户的实际需求进行选择和调整。
5. 使用安全:冷水机在设计和制造过程中,考虑了使用安全性。
它采用了多重安全保护措施,如过载保护、电流保护和温度保护等,确保了设备的安全运行。
6. 维护便捷:冷水机的维护和保养相对简单,可以通过定期清洗和检查来保持设备的正常运行。
工业冷水机工作原理

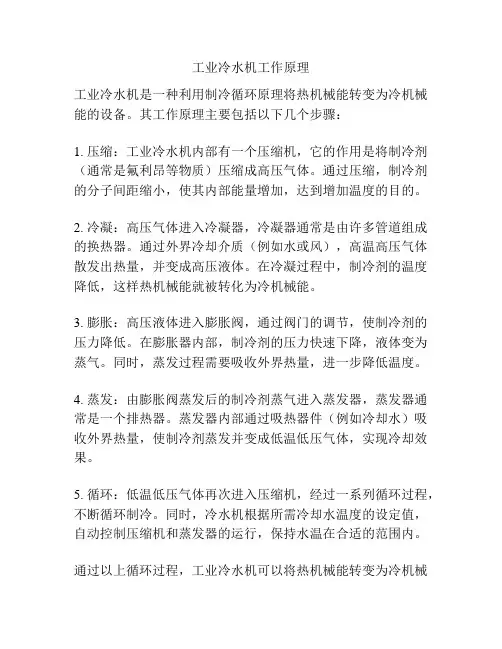

工业冷水机工作原理
工业冷水机是一种利用制冷循环原理将热机械能转变为冷机械能的设备。
其工作原理主要包括以下几个步骤:
1. 压缩:工业冷水机内部有一个压缩机,它的作用是将制冷剂(通常是氟利昂等物质)压缩成高压气体。
通过压缩,制冷剂的分子间距缩小,使其内部能量增加,达到增加温度的目的。
2. 冷凝:高压气体进入冷凝器,冷凝器通常是由许多管道组成的换热器。
通过外界冷却介质(例如水或风),高温高压气体散发出热量,并变成高压液体。
在冷凝过程中,制冷剂的温度降低,这样热机械能就被转化为冷机械能。
3. 膨胀:高压液体进入膨胀阀,通过阀门的调节,使制冷剂的压力降低。
在膨胀器内部,制冷剂的压力快速下降,液体变为蒸气。
同时,蒸发过程需要吸收外界热量,进一步降低温度。
4. 蒸发:由膨胀阀蒸发后的制冷剂蒸气进入蒸发器,蒸发器通常是一个排热器。
蒸发器内部通过吸热器件(例如冷却水)吸收外界热量,使制冷剂蒸发并变成低温低压气体,实现冷却效果。
5. 循环:低温低压气体再次进入压缩机,经过一系列循环过程,不断循环制冷。
同时,冷水机根据所需冷却水温度的设定值,自动控制压缩机和蒸发器的运行,保持水温在合适的范围内。
通过以上循环过程,工业冷水机可以将热机械能转变为冷机械
能,使冷却水温度降低,从而满足工业生产中对冷却需求的要求。
冷水机工作原理及优点
冷水机工作原理及优点冷水机是一种常用的制冷设备,广泛应用于工业生产、商业建筑和舒适空调等领域。
本文将详细介绍冷水机的工作原理及其优点。
一、冷水机的工作原理冷水机的工作原理主要基于制冷循环。
制冷循环由压缩机、冷凝器、膨胀阀和蒸发器组成。
下面将逐一介绍各个部件的功能:1. 压缩机:压缩机是冷水机的核心部件,负责将低温低压的制冷剂气体压缩成高温高压的气体。
这个过程需要消耗一定的电能。
2. 冷凝器:冷凝器将高温高压的气体制冷剂传导至冷却介质(通常是水或空气)中,通过传热的方式使气体冷却并凝结成液体。
冷却介质会吸收制冷剂的热量并排出,使制冷剂温度下降。
3. 膨胀阀:膨胀阀是一个节流装置,通过控制制冷剂的流量和压力,使制冷剂从高压区域流入低压区域。
这个过程会使制冷剂的温度和压力降低。
4. 蒸发器:蒸发器是冷水机的另一个重要部件,它通过吸收周围热源的热量,使制冷剂从液体状态变为气体状态。
这个过程会使蒸发器周围的温度下降,从而实现制冷效果。
通过以上的循环过程,冷水机能够将热量从室内或设备中吸收,并通过冷却介质和冷凝器将热量排出,从而实现制冷效果。
二、冷水机的优点1. 高效节能:冷水机采用了先进的制冷技术和节能设备,能够在保持良好制冷效果的同时,最大限度地降低能源消耗。
相比传统的空调设备,冷水机的能效比更高,能够节约大量的电能。
2. 环保节能:冷水机使用的制冷剂通常是环保型制冷剂,如R410A和R134a 等。
这些制冷剂对臭氧层破坏较小,不会对环境造成污染。
此外,冷水机还能够通过余热回收等技术,将废热转化为能源,提高能源利用效率。
3. 精确控温:冷水机具备精确的温度控制能力,能够根据实际需求进行调节。
无论是工业生产中的设备冷却,还是商业建筑中的空调调节,冷水机都能够提供稳定的温度控制,确保生产和舒适的环境。
4. 灵活性强:冷水机可以根据需求进行灵活的配置和组合。
可以根据实际使用场景选择不同功率和规格的冷水机,满足不同的制冷需求。
工业冷水机原理和发展应用趋势
在现代工业生产中,冷水机作为一种重要的制冷设备,广泛应用于电子、化工、医药、食品等多个领域。
本文旨在通过介绍工业冷水机的原理以及发展应用趋势,使读者对其有更加全面深入的了解。
工业冷水机是一种用于制冷的机械设备,主要是通过循环制冷剂的方式,将热量从被冷却的物体中吸收,并将其排放到空气或水中,从而达到制冷的效果。
工业冷水机通常由制冷机组、冷水泵、冷却塔、水箱等多个部分组成。
一、工业冷水机的原理1、工业冷水机的基本原理工业冷水机的基本原理是利用制冷剂的物理性质,通过压缩、膨胀、冷凝和蒸发等过程,将热量从一个物体中转移到另一个物体中,从而实现制冷的目的。
工业冷水机的主要组成部分包括压缩机、冷凝器、膨胀阀和蒸发器等。
压缩机是工业冷水机的核心部件,它的作用是将制冷剂压缩成高温高压气体,从而提高制冷剂的温度和压力。
冷凝器是将高温高压气体冷却成高压液体的设备,它通过散热器将热量排出,从而使制冷剂的温度降低。
膨胀阀是将高压液体制冷剂膨胀成低压液体的设备,从而使制冷剂的温度和压力降低。
蒸发器是将低压液体制冷剂蒸发成低温低压气体的设备,从而吸收周围物体的热量,从而实现制冷的目的。
2、工业冷水机的工作原理冷水机是按照制冷剂的物理变化来完成制冷工作的,其中制冷剂通常采用氟利昂(Freon)等气体。
其工作原理可以简单描述如下:(1).压缩:制冷剂在低压状态下进入到压缩机中,由于叶轮和压缩机的配合作用而被压缩成高压气体。
(2).冷凝:高压气体进入到冷凝器中,通过与外界的热交换作用被冷却成液态制冷剂。
(3).膨胀:液态制冷剂经过膨胀阀放松后,温度和压力都降低。
(4).蒸发:制冷剂进入到蒸发器中,通过与被冷却物体的热交换作用,将物体的热量吸收并排放到水或空气等介质中,完成制冷作用。
二、工业冷水机的分类根据用途和使用场合的不同,工业冷水机组可以分为以下几个大类:1、工业冷水管道式冷水机:适用于工业车间、实验室等需要高冷水流量的场所。
工业冷水机工作原理
工业冷水机工作原理
工业冷水机是一种利用制冷剂循环流动的方式,将低温制冷剂作为介质,通过蒸发、压缩、冷凝和膨胀等过程,不断吸收和释放热量,达到制冷效果的设备。
工业冷水机的主要组成部分包括压缩机、冷凝器、蒸发器和膨胀阀。
其工作过程如下:
1. 压缩过程:压缩机会将低温低压的蒸汽吸入,通过压缩使其升高温度和压力,变为高温高压的蒸汽。
2. 冷凝过程:高温高压的蒸汽进入冷凝器,在冷凝器内与外界的冷却介质进行热交换。
在这个过程中,热量会传递给冷却介质,使蒸汽冷却凝结成液体。
3. 膨胀过程:压缩过程后得到的高压液体通过膨胀阀进入蒸发器,由于膨胀阀的限制,其压力和温度会急剧下降,液体制冷剂变为低温低压的蒸汽。
4. 蒸发过程:低温低压的蒸汽在蒸发器内与被冷却介质(例如水或空气)进行热交换。
在这个过程中,蒸汽会吸收被冷却介质的热量,使其自身发生蒸发,并达到制冷效果。
通过以上循环往复的工作原理,工业冷水机能够持续将热量从被冷却的物体或环境中吸收和释放,达到冷却和降温的目的。
这种制冷设备广泛应用于工业生产和制造领域,如机械加工、
冷却模具、电子设备等,为各种工艺和设备提供稳定的温度控制。
冷水机工作原理及优点
冷水机工作原理及优点冷水机是一种常用的制冷设备,广泛应用于工业、商业和家庭领域。
它通过循环工质的蒸发和冷凝过程,将热量从被冷却的物体或空间中吸收并排出,从而实现制冷效果。
下面将详细介绍冷水机的工作原理及其优点。
一、工作原理冷水机的工作原理基于蒸发冷却和冷凝压缩的循环过程。
其主要组成部分包括压缩机、冷凝器、膨胀阀和蒸发器。
具体工作过程如下:1. 压缩机:冷水机中的压缩机起到压缩工质的作用,将低压低温的蒸汽转化为高压高温的蒸汽。
2. 冷凝器:高温高压的蒸汽通过冷凝器,与外界的冷却介质接触,从而释放热量,使蒸汽冷凝成高压液体。
3. 膨胀阀:高压液体通过膨胀阀进入蒸发器,压力迅速下降,使液体蒸发成低温低压的蒸汽。
4. 蒸发器:低温低压的蒸汽通过蒸发器与被冷却的物体或空间接触,吸收热量,使其温度降低。
5. 循环过程:低温低压的蒸汽再次被吸入压缩机,循环往复,实现持续的制冷效果。
二、优点1. 高效节能:冷水机采用闭式循环制冷系统,具有高效节能的特点。
其工作原理中,通过蒸发冷却和冷凝压缩的循环过程,能够将热量从被冷却的物体或空间中吸收并排出,实现制冷效果。
相比传统的空调设备,冷水机的能效比更高,能够有效降低能源消耗。
2. 稳定性好:冷水机在制冷过程中,能够保持较为稳定的温度和湿度。
通过控制压缩机的运行状态和蒸发器的工作参数,可以实现精确的温度控制,满足不同场合的需求。
3. 适应性强:冷水机适用于各种不同的应用场合,包括工业、商业和家庭等。
它可以为机械设备、生产线、办公楼、商场、医院等提供稳定的制冷效果。
同时,冷水机还可以与其他设备和系统进行联动,实现更加智能化的控制。
4. 节约空间:相比传统的分体式空调设备,冷水机的组件可以集中在一个机组中,占用空间更小。
这对于场地有限的环境来说,可以节约宝贵的空间资源。
5. 环保节能:冷水机采用的制冷剂通常是环保的氟利昂替代品,对大气臭氧层没有破坏作用。
同时,冷水机在制冷过程中能够高效利用能源,减少能源浪费,降低对环境的影响。
冷水机组的工作原理(附图)
回收热量
新风
2.无需冷冻机房,不要大的通风 2.机组噪声较大
管道和循环水管,可不保温,降 3.机组多数暗装于吊顶内,给维修
水源 热泵机组
低造价
带来一定难度
3.便于计量
4.安装便利,维修费低
5.应用灵活,调节方便
1.运动部件少,故障率低,运动 1.使用寿命比压缩式短
平稳,振动小,噪声低
2.节电不节能,耗汽量大,热效率
螺杆式压缩机结构图(点击图片放大)
3.螺杆式机组开机、停机操作 螺杆式机组开机前的检查与准备工作
螺杆式机组日常开机前的检查与准备工作因其压缩机类型不同,而部分内容有别 于离心式冷水机组,年度开机前的检查与准备工作则基本相同。
一、 日常开机前的检查与准备工作 1、 启动冷冻水泵;
2、 把冷水机组的三位开关拨到"等待/复位"的位置,此时,如果冷冻水通过蒸发器 的流量符合要求,则冷冻水流量的状态指示灯亮; 3、 确认滑阀控制开关是设在"自动"的位置上;
擦,影响运行和转子寿命。 2、转子径向负荷及轴向推力大,尤其是轴向推力非常大,需体积和强度大的轴承
或平衡活塞来抵消轴向力,轴承使用寿命受影响。 3、油不仅用于螺杆阴阳转子之间之冷却、密封,并作润滑及动力传递(25~60%
的动力)。运行时一般需持续起动油泵。油耗量大,油路系统复杂。 4、一般轴承寿命为 ,000~30,000 小时,30,000 小时即需大修。 5、主要部件仅为活塞式制冷压缩机的十分之一。 6、单级压缩比高。低温工况时可以采取独有的经济器结构,节能性好,但成本相
组
件少,仅是活塞式的 1/10,故障 2.单机容量比离心式小,转速比离
率低,寿命长
心式低
动图┃冷水机组的构成、原理及使用
动图┃冷⽔机组的构成、原理及使⽤冷⽔机组制冷系统由4个基本部分即压缩机、冷凝器、节流器、蒸发器组成。
由铜管将四⼤件按⼀定顺序连接成⼀个封闭系统,系统内充注⼀定量的制冷剂。
压缩机吸⼊来⾃蒸发器的低温低压的氟⾥昂⽓体,压缩成⾼温⾼压的氟⾥昂⽓体,然后流经热⼒膨胀阀(⽑细管),节流成低温低压的氟⾥昂起液两相物体,然后低温低压的氟⾥昂液体在蒸发器中吸收来⾃室内空⽓的热量,如此压缩-----冷凝----节流----蒸发反复循环。
⼀、冷⽔机组:这是中央空调的“制冷源”,“⼼藏”,通往各个房间循环⽔由冷⽔机组进⾏“内部交换”,降温为“冷却⽔”。
⼆、外部热交换系统:冷冻⽔循环系统:由冷冻泵及冷冻⽔管道组成。
从冷⽔机组流出的冷冻⽔由冷冻泵加压送⼊冷冻⽔管道,在个房间内进⾏热交换,带⾛房间内热量,是房间内的温度下降。
冷却⽔循环系统:由冷却泵及冷却⽔管道及冷却塔组成。
冷⽔机组进⾏热交换,是⽔温冷却的同时,必将释放⼤量的热量。
该热量被冷却⽔吸收,是冷却⽔温度升⾼。
冷却泵将升了温冷却⽔压⼊冷却塔,使之在冷却塔中与⼤⽓进⾏热交换,然后再降了温的冷却⽔,送回到冷⽔机组。
三、冷却风机:室内风机:安装于所需要降温的房间内,⽤于将由冷冻⽔冷却了的空⽓吹⼊房间,加速房间内的热交换。
冷却塔风机:⽤于降低冷却塔的⽔温,加速将“回⽔”带回的热量散发到⼤⽓中去。
四、冷⽔机组启动与运⾏:检查每台压缩机的油位和油温:油⾯在1/3~2/3;油温在50℃~60℃,⼿摸加热器须发烫。
检查主电源电压和电流:电源电压在340V~440V范围内;三相电压不平衡值<2%(>2%绝对不能开机);三相电流不平衡值<10%。
启动冷冻⽔泵和冷却⽔泵:两个⽔系统的循环建⽴起来以后,调节蒸发器和冷凝器进出⼝阀门的开度。
检查冷冻⽔供⽔温度:设定值是否合适,不合适可改设。
启动前检查:检查电⽓接头的紧固性(主回路、控制回路),⾄少要给油槽加热24⼩时,使油槽温度不能低于38度。
冷水机工作原理及优点
冷水机工作原理及优点冷水机是一种常用的制冷设备,广泛应用于工业生产、商业建筑和舒适空调等领域。
本文将详细介绍冷水机的工作原理及其优点。
一、冷水机的工作原理冷水机的工作原理是基于蒸发冷却和压缩冷凝循环的原理。
其主要组成部分包括压缩机、冷凝器、蒸发器和膨胀阀等。
1. 压缩机:冷水机中的压缩机起到压缩制冷剂的作用,将低温低压的制冷剂气体压缩为高温高压的气体。
2. 冷凝器:压缩机压缩的高温高压气体通过冷凝器散热,冷却成高压液体。
3. 膨胀阀:高压液体经过膨胀阀的节流作用,压力降低,温度降低,变为低温低压的液体。
4. 蒸发器:低温低压的液体通过蒸发器,吸收周围热量,蒸发成低温低压的蒸汽。
以上循环过程不断重复,制冷剂在压缩机、冷凝器、膨胀阀和蒸发器之间循环流动,从而实现冷水机的制冷效果。
二、冷水机的优点冷水机具有以下几个优点,使其成为制冷设备中的重要选择。
1. 高效节能:冷水机采用先进的压缩冷凝循环技术,能够有效地将热能转移出去,实现制冷效果。
相比其他制冷设备,冷水机具有较高的能效比,能够节约能源成本。
2. 环保节能:冷水机采用环保制冷剂,如R410A等,不会对大气臭氧层造成破坏,对环境影响较小。
同时,冷水机在运行过程中能够实现精确控制,避免能源的浪费。
3. 稳定可靠:冷水机采用先进的控制系统,能够实现稳定的运行,具有较高的可靠性。
同时,冷水机的设计和制造工艺保证了其长期稳定运行,减少了维修和故障的可能性。
4. 灵活性强:冷水机可以根据实际需求进行灵活配置,满足不同场所的制冷需求。
可以根据需要选择不同的冷却方式,如风冷式、水冷式等,以适应不同的安装环境。
5. 使用寿命长:冷水机采用高品质的制冷元件和材料,具有较长的使用寿命。
合理的维护和保养可以延长冷水机的使用寿命,降低设备更换的频率和成本。
6. 节约空间:冷水机的体积相对较小,占地面积较小,适合安装在有限空间的场所。
同时,冷水机可以与其他设备进行集成,减少了设备的布置空间。
冷水机组的工作原理(附图)
单螺杆结构图:
压缩原理: 吸气过程:气体通过吸气口进入转子齿槽。随着转子的旋转,星轮依次进入与转
子齿槽啮合的状态,气体进入压缩腔(转子齿槽曲面、机壳内腔和星轮齿面 所形成的 密闭空间)。
内无级调节,部分负荷时效率高,
节电显著
5.体积小,重量轻,可做成立式
全封闭大容量机组
6.对湿冲程不敏感
7.属正压运行,不存在外气侵入
腐蚀问题
1.叶轮转速高,输气量大,单机 1.单级压缩机在低负荷时会出现
容量大
“喘振”现象,在满负荷运转平稳
2.易损件少,工作可靠,结构紧 2.对材料强度,加工精度和制造质
压缩过程:随着转子旋转,压缩腔容积不断减小,气体随压缩直至压缩腔前沿转 至排气口。
排气过程:压缩腔前沿转至排气口后开始排气,便完成一个工作循环。由于星轮 对称布置,循环在每旋转一周时便发生两次压缩,排气量相应是上述一周循环排气量 的两倍。
单螺杆制冷压缩机与双螺杆制冷压缩机特点之比较
双螺杆制冷压缩机的特点: 1、需喷油压缩(也可采用少量喷液)。一旦失油时可能产生金属与金属的啮合摩
得以提高。显然,这是作用在叶轮上的机械能转化的结果。气体离开叶轮进入扩压器, 由于扩压器通道面积逐渐增大,又使气体减速而增压,将其动能转变为压力能。为了 使制冷剂蒸气继续提高压力,则利用弯道和回流器再将气体引入下一级叶轮,并重复 上述压缩过程。被压缩的制冷蒸气从最后一级扩压器流出后,又由蜗室将起汇集起来, 进而通过排气管道输送至冷凝器,这样就完成了对制冷剂蒸气的压缩。
冷水机工作原理及优点
冷水机工作原理及优点冷水机是一种常见的制冷设备,广泛应用于工业生产、商业场所和家庭中。
它通过循环工质的蒸发和冷凝过程,将热量从一个区域转移到另一个区域,从而实现制冷效果。
本文将详细介绍冷水机的工作原理及其优点。
一、工作原理冷水机主要由压缩机、冷凝器、蒸发器和膨胀阀组成。
其工作原理可以分为以下几个步骤:1. 压缩机工作:压缩机是冷水机的核心部件,其作用是将低温低压的蒸汽吸入,通过压缩使其温度和压力升高,形成高温高压的蒸汽。
2. 冷凝器工作:高温高压的蒸汽进入冷凝器,在冷凝器内部与冷却介质进行热交换,蒸汽被冷却成高压液体。
3. 膨胀阀工作:高压液体通过膨胀阀进入蒸发器,膨胀阀的作用是降低液体的压力和温度,使其变为低温低压的液体。
4. 蒸发器工作:低温低压的液体在蒸发器内部与空气或者其他介质进行热交换,吸收热量并蒸发成低温低压的蒸汽。
5. 周期循环:低温低压的蒸汽再次被压缩机吸入,循环往复,实现持续的制冷效果。
二、优点1. 高效节能:冷水机采用闭式循环制冷系统,能够有效地回收和利用热能,提高能源利用率。
与传统的空调系统相比,冷水机的能效比更高,能够节约大量能源和运行成本。
2. 稳定可靠:冷水机采用先进的控制系统和稳定的运行模式,能够实现稳定的制冷效果。
它具有较长的使用寿命和较低的故障率,能够持续稳定地工作,为用户提供可靠的制冷服务。
3. 灵便多样:冷水机具有较大的制冷量范围和调节范围,能够满足不同场所和需求的制冷要求。
它可以根据实际需要进行灵便的调节和控制,适合于各种不同的应用场景。
4. 环保节能:冷水机采用无氟制冷剂,不会对大气臭氧层造成破坏,对环境友好。
同时,冷水机在制冷过程中能够回收和利用热能,减少能源的消耗,达到节能减排的目的。
5. 噪音低:冷水机的压缩机和风机都采用了降噪设计,噪音较低。
这使得冷水机在商业场所和家庭中使用时,不会对人们的生活和工作造成干扰,提供了一个舒适的环境。
6. 易于维护:冷水机的维护保养相对简单,主要是定期清洗和更换滤网、检查冷却系统和电气系统等。
冷水机组工作原理
冷水机组工作原理冷水机组是一种常见的制冷设备,广泛应用于工业、商业和住宅等领域。
它通过循环工质的蒸发和冷凝过程,将热量从室内或者系统中移除,以达到降温的目的。
下面将详细介绍冷水机组的工作原理。
1. 工作原理概述冷水机组由压缩机、冷凝器、蒸发器和节流装置等主要组件组成。
其工作原理基于制冷循环,通过改变制冷剂的状态,实现热量的传递和转移。
2. 压缩机压缩机是冷水机组的核心部件,负责将低温低压的制冷剂气体吸入,经过压缩提高其温度和压力,然后将高温高压的气体排入冷凝器。
3. 冷凝器冷凝器位于压缩机后面,负责将高温高压的制冷剂气体冷却并变成高压液体。
冷凝器通常采用风冷或者水冷方式,通过与外部介质的热交换,使制冷剂散热并转变为液体。
4. 节流装置节流装置(如膨胀阀)位于冷凝器和蒸发器之间,用于控制制冷剂的流量和压力。
通过节流装置的作用,制冷剂的压力和温度迅速下降,进入蒸发器。
5. 蒸发器蒸发器是冷水机组中的换热器,其内部有大量的管道和散热片,用于增大接触面积,便于热量的传递。
制冷剂在蒸发器内部蒸发,吸收室内或者系统中的热量,使其温度降低。
6. 循环过程制冷剂在蒸发器中吸收了热量后,变成低温低压的气体,然后被压缩机再次吸入,经过压缩提高温度和压力,进入冷凝器。
在冷凝器中,制冷剂通过与外部介质的热交换,冷却并变成高压液体。
高压液体经过节流装置的控制,进入蒸发器,再次吸收热量并变成低温低压的气体,循环往复。
7. 辅助设备冷水机组通常还配备有水泵、风机、冷却塔等辅助设备,用于增强循环过程中的热交换效果和散热效果。
水泵负责循环冷却水,风机用于冷却冷凝器或者蒸发器,冷却塔则用于散热。
8. 控制系统冷水机组还配备有控制系统,用于监测和控制冷却水温度、制冷剂压力、压缩机负荷等参数,以实现自动化运行和调节。
总结:冷水机组通过制冷循环的工作原理,实现室内或者系统的降温。
压缩机将低温低压的制冷剂气体压缩成高温高压的气体,冷凝器将高温高压的气体冷却成高压液体,节流装置控制制冷剂的流量和压力,蒸发器将制冷剂蒸发吸收热量并降低温度。
冰水机工作原理 ppt课件
循
器
环
压缩机
冷
却
水 冷却
水
塔
循
环
室外 环境
(一)、制冷循环
高温高 压液体
节流装置
低温低 压液体
冷凝器 蒸发器
高温高 压气体
压缩机
低温低 压气体
(一)、制冷循环
叶轮 排气管 均气板
冷凝器 过冷器
导流叶片
高压蒸汽 高压液态制冷剂 低压液态制冷剂
低压蒸汽
挡液板 满液式 蒸发器
孔板
(一)、制冷循环
(一)、制冷循环
温度相对较低的冷却水(18~32℃)流经冷凝器铜管,带走气态制冷剂的 热量,使之冷凝成液态。液体制冷剂由限流孔进入闪蒸过冷室。由于闪蒸 过冷室压力较低,部分液体制冷剂闪蒸为气体,吸取热量后使剩余的液态 制冷剂进一步冷却。闪蒸制冷剂气体在冷却水的铜管外再凝结成液体,流 至过冷室与蒸发器之间的浮阀室。在浮阀室中一只线性浮阀形成一道液体 密封,防止过冷室的蒸气进入蒸发皿。液体制冷剂流过此浮阀时节流,制 冷剂回到低温低压状态进行蒸发,又开始制冷循环。
冰水机结构及工作原理
一、机组结构 二、系统循环
(一)、制冷循环 (二)、电机/润滑油冷却循环 (三)、油润滑系统循环 三、压缩机组件 四、线性浮阀控制 五、引发喘振的原因及预防措施
第一部分
机组构造
精品资料
• 你怎么称呼老师? • 如果老师最后没有总结一节课的重点的难点,你
是否会认为老师的教学方法需要改进? • 你所经历的课堂,是讲座式还是讨论式? • 教师的教鞭 • “不怕太阳晒,也不怕那风雨狂,只怕先生骂我
29.4 26.7 23.9 21.1 18.3
冷凝器进水温度 (℃)
冷水机工作原理及优点
冷水机工作原理及优点冷水机是一种常见的制冷设备,广泛应用于工业、商业和住宅领域。
它通过循环工作原理将热量从一个区域转移到另一个区域,从而实现制冷效果。
本文将详细介绍冷水机的工作原理及其优点。
一、工作原理冷水机的工作原理基于制冷循环。
主要由压缩机、冷凝器、膨胀阀和蒸发器等组成。
以下是冷水机的工作流程:1. 压缩机:压缩机是冷水机的核心部件,它将低温低压的制冷剂气体吸入,然后通过压缩使其温度和压力升高。
2. 冷凝器:高温高压的制冷剂气体经过冷凝器,通过散热器散发热量,使制冷剂气体冷却并变成高压液体。
3. 膨胀阀:高压液体通过膨胀阀进入蒸发器,膨胀阀的作用是将高压液体膨胀成低压液体,从而降低温度和压力。
4. 蒸发器:低压液体进入蒸发器,在蒸发器内部与外部空气或者水接触,吸收热量并蒸发成低温低压的制冷剂气体。
5. 再次进入压缩机:低温低压的制冷剂气体再次进入压缩机,循环往复,实现持续的制冷效果。
二、优点1. 高效节能:冷水机采用先进的制冷循环技术,具有高效节能的特点。
通过优化设计和控制,可以实现较低的能耗,降低能源成本。
2. 稳定可靠:冷水机在制冷过程中,可以保持稳定的温度和压力,确保制冷效果的稳定性。
同时,冷水机采用高质量的制冷元件和材料,具有较长的使用寿命和可靠性。
3. 灵便多样:冷水机可以根据不同的需求进行设计和定制,适合于各种场景和应用。
无论是工业生产、商业空调还是住宅使用,都可以选择合适的冷水机型号和配置。
4. 环保节能:冷水机采用环保的制冷剂,符合环保要求。
与传统的制冷设备相比,冷水机的制冷剂排放量较低,对环境影响较小。
5. 操作简便:冷水机的操作和维护相对简单,可以通过智能控制系统进行远程监控和调节。
操作人员可以根据需要进行设定和调整,实现自动化控制。
6. 节省空间:冷水机通常采用紧凑的结构设计,占用空间相对较小。
这对于空间有限的场所非常有优势,可以充分利用有限的空间。
7. 降低噪音:冷水机在设计和创造过程中,注重降低噪音的产生和传播。
工业用冷水机组一体机工业原理
工业用冷水机组一体机工业原理工业用冷水机组一体机主要由压缩机、冷凝器、膨胀阀和蒸发器等主要组件组成。
其中压缩机是冷水机组的核心部分,它负责压缩制冷剂气体,并提高其温度和压力。
冷凝器则用于将高温压缩制冷剂气体放热,使其冷凝成高压液体。
膨胀阀控制制冷剂的流量,并在进入蒸发器前将高压液体放膨胀为低压液体和气体混合物。
蒸发器则是冷却剂的热交换器,通过与工业设备或生产过程中的热量接触,将热量吸收并使制冷剂蒸发成低温低压的气体。
在工作过程中,工业用冷水机组一体机首先需要排除系统中的空气和水分,以免对系统产生不良影响。
然后,压缩机开始运行,将制冷剂气体压缩成高温高压的气体。
随后,高温高压的气体进入冷凝器,在冷凝器中与外界的冷却介质进行热交换,使制冷剂气体冷凝为高压液体。
这个过程中,制冷剂释放的热量会被冷却介质带走,从而实现冷却效果。
接着,高压液体通过膨胀阀进入蒸发器,膨胀阀会控制制冷剂的流量,使其进入蒸发器之前膨胀放膨胀为低压液体和气体混合物。
在蒸发器内部,低压液体和气体混合物与工业设备或生产过程中的热量接触,吸收热量并蒸发为低温低压的气体。
之后,低温低压的气体再次进入压缩机,循环往复,持续提供冷水。
工业用冷水机组一体机具有以下几个优点。
首先,它能够提供大量的冷水,满足工业设备和生产过程中的制冷需求。
其次,它的制冷效果稳定可靠,能够确保设备和生产过程的温度在可控范围内。
此外,工业用冷水机组一体机还具有节能高效、体积小巧、操作方便等特点,非常适合用于工业场所。
总之,工业用冷水机组一体机通过压缩制冷剂气体、冷凝、膨胀和蒸发等过程,能够提供大量的冷水,用于工业设备和生产过程的制冷降温。
它的工作原理简单明了,操作方便,并具有多种优点,是工业领域中常见的制冷设备之一。
冷水机设备结构原理
4 机型分类
冷水机设备机型的分类,市面上各式各样的称谓看似复杂,所以下面归类整理一些常见到的冷水机设备:[1]1、按冷凝器冷却方式分类:风冷式、水冷式2、按压缩机结构型式分类:螺杆式、活塞式、涡旋式、离心式3、按机型构造分类:箱体式、台架式4、按冷冻水出水温度分类:标准空调型(0℃以上)、低温深冷型(0℃以下)5、按被冷却介质(载冷剂)分类:盐水、乙二醇、耐腐蚀另有,按制冷原理分类:压缩式、吸收式;按蒸发器结构型式分类:满液式
5 用途应用
冷水机广泛应用于塑胶,电镀,电子,化工,制药,印刷,食品加工等各种工业冷冻制程需使用冷冻水的领域,或也可为别墅、餐馆、酒店、机关、学校、工厂等人活动空间提供舒适性空调的领域。由于冷水机的用途和使用领域之广,在此不能一一列举,下面仅简要介绍如下一些冷水机在工业行业的使用最多的适用行业:
1、化工行业主要用于化工反应釜(化工换热器)的降温冷却,及时带走因化学反应而发作的平凡热量从而抵达降温(冷却)的宗旨,用以提高产品质量。2、塑料产品、塑料容器、食品包装膜、医用包装膜等的制造行业塑料产品(电视机、计算机、洗衣机、手机、冰箱、空调、塑料玩具、汽车塑料配件等等)的注塑工艺中,能否及时有效地冷却(降温),将直接影响产品的外表光明度及外形合格率,从而影响消耗效率,影响消耗成本及企业利润。塑料容器(吹瓶)及包装膜的消耗,则更离不开冷冻机。塑料容器在消耗过程中如不能及时冷却定型消耗出来的容器将不饱满壁厚不均,色泽不明亮,甚至无法成型造成产品品质较低。包装膜的消耗中如没有冷水(风)的冷却成型则无法消耗出合格地产品。如应用冷冻机(冰水机)提供的冷水(风)来冷却,不但能大大提高产品质量,而且还能提高消耗效率。3、电镀液、液压油及机床切削刀具冷却液的冷却电镀消耗中,电镀液在电镀反应中不段地发作热量,从而使电镀溶液温度逐渐降落,当电镀溶液温度高出工艺的要求时,抵消耗出的电镀制品外表镀层的稳定度、均匀度、平整度及外表光明度有着较大影响。而选择用冷水机(冷冻机)提供的冻在电子组件的消耗过程中需使组件在特定温度下保持或冷却,电子组件的性能参数才能控制在设计的状态。水来冷却并保持电镀溶液的恒温,将对电镀消耗工艺及消耗效率有较大提高。机床切削刀具冷却液的冷却,刀具刃部温度的控制将直接影响刀具的应用寿命及产品质量。4、制药行业制药行业主要用于消耗车间温度、湿度的控制及消耗原料药过程中反应热的带出。5、电子行业在电子组件的消耗过程中需使组件在特定温度下保持或冷却,电子组件的性能参数才能控制在设计的状态。
冷水机组的工作原理图
冷水机组的工作原理图
冷水机组是一种用于工业和商业建筑的制冷设备,它能够将热空气转化为冷空气,为建筑物提供舒适的室内环境。
冷水机组的工作原理图如下所示:
1. 蒸发器,冷水机组的蒸发器是整个系统的核心部件。
热空气通过蒸发器时,蒸发器中的制冷剂会吸收热量,并将空气冷却下来。
蒸发器内部的管道结构能够有效地增加制冷剂与空气之间的接触面积,提高冷却效果。
2. 压缩机,蒸发器中被吸收的热量会导致制冷剂的蒸发,蒸发后的制冷剂以气态形式进入压缩机。
压缩机负责将制冷剂压缩,提高其温度和压力,使其能够更好地释放热量。
3. 冷凝器,压缩机将制冷剂压缩后,制冷剂以高温高压气态形式进入冷凝器。
在冷凝器中,制冷剂会释放热量,冷却并凝结成液态。
冷凝器通常与冷水机组的冷却水系统相连接,通过水的循环来将制冷剂冷却成液态。
4. 膨胀阀,冷凝器中冷却成液态的制冷剂通过膨胀阀进入蒸发器。
膨胀阀的作用是控制制冷剂的流量,使其能够在蒸发器中蒸发并吸收热量。
5. 控制系统,冷水机组的工作原理图中还包括了控制系统,用于监测和控制整个系统的运行。
控制系统通常包括传感器、控制面板和自动调节装置,能够根据室内温度和系统运行状态来自动调节制冷剂的流量和压力,保证系统的稳定运行。
以上就是冷水机组的工作原理图,通过蒸发器、压缩机、冷凝器、膨胀阀和控制系统的协同作用,冷水机组能够有效地将热空气转化为冷空气,为建筑物提供舒适的室内环境。
希望以上内容能够帮助大家更好地理解冷水机组的工作原理。
工业用冷水机组一体机工业原理
工业用冷水机组一体机工业原理俗称冷冻机、制冷机、冰水机、冻水机、冷却机等,因各行各业的使用比较广泛,所以名字也就多得不计其数。
其性质原理是一个多功能的机器,除去了液体蒸气通过压缩或热吸收式制冷循环。
蒸汽压缩冷水机组包括四个主要组成部分的蒸汽压缩式制冷循环压缩机,蒸发器,冷凝器,部分计量装置的形式从而实现了不同的制冷剂。
吸收式冷水机利用水作为制冷剂,并依靠之间的水和溴化锂溶液,以达到制冷效果很强的亲和力。
系统流程示意图工作原理冷水机的工作原理是蒸气压缩式制冷,也即是利用液态制冷剂汽化时吸热,蒸汽凝结时放热的原理进行制冷的。
在制冷技术中,蒸发是指液态制冷剂达到沸腾时变成气态的过程。
液态变成气态必须从外界吸收热能才能实现,因此是吸热过程,液态制冷剂蒸发汽化时的温度叫做蒸发温度,凝结是指蒸汽冷却到等于或低于饱和温度,使蒸汽转化为液态。
卄Uh风冷式冷水机原理流程图俗称冷冻机、制冷机、冰水机、冻水机、冷却机等,因各行各业的使用比较广泛,所以名字也就多得不计其数。
其性质原理是一个多功能的机器,除去了液体蒸气通过压缩或热吸收式制冷循环。
蒸汽压缩冷水机组包括四个主要组成部分的蒸汽压缩式制冷循环压缩机,蒸发器,冷凝器,部分计量装置的形式从而实现了不同的制冷剂。
吸收式冷水机利用水作为制冷剂,并依靠之间的水和溴化锂溶液,以达到制冷效果很强的亲和力。
系统流程示意图工作原理冷水机的工作原理是蒸气压缩式制冷,也即是利用液态制冷剂汽化时吸热,蒸汽凝结时放热的原理进行制冷的。
在制冷技术中,蒸发是指液态制冷剂达到沸腾时变成气态的过程。
液态变成气态必须从外界吸收热能才能实现,因此是吸热过程,液态制冷剂蒸发汽化时的温度叫做蒸发温度,凝结是指蒸汽冷却到等于或低于饱和温度,使蒸汽转化为液态。
卄Uh风冷式冷水机原理流程图图1-风冷式冷水机原理流程图图2-水冷式冷水机原理流程图(说明:图1-风冷式冷水机是利用壳管蒸发器使水与冷媒进行热交换,冷媒系统在吸收水中的热负荷,使水降温产生冷水后,通过压缩机的作用使热量带到翅片式冷凝器,再由散热风扇散失到外界的空气中(风冷却);图2-水冷式冷水机是利用壳管蒸发器使水与冷媒进行热交换,冷媒系统在吸收水中的热负荷,使水降温产生冷水后,通过压缩机的作用将热量带至壳管式冷凝器,由冷媒与水进行热交换,使水吸收热量后通过水管将热量带出外部的冷却塔散失(水冷却))如图,开始时由压缩机吸入蒸发制冷后的低温低压制冷剂气体,然后压缩成高温高压气体送冷凝器;高压高温气体经冷凝器冷却后使气体冷凝变为常温高压液体;当常温高压液体流入福供—站式冷库工樨舁决方秦■甘昌豪专注甕坝?节能冷陣胡发生产厦门晶雪冷冻设备有限公司血匸“门口山血匸“门口山提供一站式冷库工程解决方秦?“跖专注甕頻?节能冷库研发生产劭匸劭匸“rmw 提供一站式冷库工程解决方秦?“跖专注甕頻?节能冷库研发生产厦门晶雪冷冻设备有限公司热力膨胀阀,经节流成低温低压的湿蒸气,流入壳管蒸发器,吸收蒸发器内的冷冻水的热量使水温度下降;蒸发后的制冷剂再吸回到压缩机中,又重复下一个制冷循环,从而实现制冷目的。
