注塑模具的设计过程
注塑模具制造的步骤
注塑模具制造的步骤在现代工业生产中，注塑成型技术已经成为了最主要的制造方法之一。
而注塑成型技术的基础则是注塑模具。
注塑模具的制造过程非常复杂，需要经过多个步骤。
本文将介绍注塑模具制造的步骤，希望能够对读者有所帮助。
一、模具设计模具制造的第一步是设计。
在进行模具设计时，首先需要根据注塑件的形状和要求确定模具类型。
然后，根据注塑件的形状和尺寸，以及所需要的注塑材料的种类和性质，进行模具结构设计。
最后，进行材料选择和热处理设计，以确保模具的品质和性能。
二、数控加工数控加工是模具制造中非常重要的一个环节。
数控加工可以实现高精度、高效率的零件制造，对于模具制造尤为重要。
在数控加工中，通常采用铣削、切削、钻孔等各种加工方法，以实现模具的加工和制造。
三、精密磨削精密磨削是模具制造的关键步骤之一。
精密磨削可帮助磨削模具的各个零件，并确保其尺寸精度和表面粗糙度，同时还可以增加其密封性能和耐磨性能，提高模具使用寿命。
四、电火花加工电火花加工是一种高效的非接触式加工方法，其可通过放电现象实现金属的熔化和切割，对于模具制造也非常重要。
通常在模具内、外轮廓和尺寸精度要求高的部分进行电火花加工。
电火花加工可以提高模具的精度和表面光洁度，并降低制造和加工成本。
五、装配和调试在模具制造完成后，需要进行装配和调试。
装配过程中需要检查模具的各个部分，确保其正确性和紧固性。
而调试过程中，则需要进行注塑成型试验，模拟生产环境，测试模具的性能和可靠性。
通过适当的调整和精密的试验，可以保证模具的稳定运行。
总结注塑模具制造是一个非常复杂的过程，需要经过多个步骤才能完成。
从模具设计到数控加工、精密磨削、电火花加工和装配调试等方方面面，都需要保证制造的精度和效率。
只有通过严格的检查和试验，才能保证注塑模具的品质和性能。

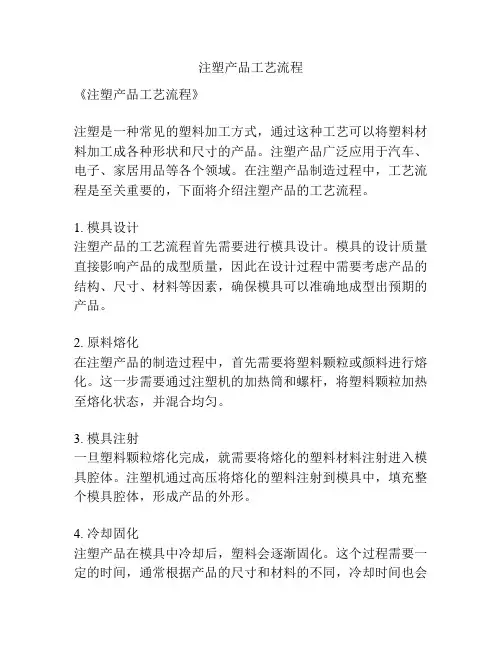

注塑产品工艺流程
注塑产品工艺流程
《注塑产品工艺流程》
注塑是一种常见的塑料加工方式，通过这种工艺可以将塑料材料加工成各种形状和尺寸的产品。
注塑产品广泛应用于汽车、电子、家居用品等各个领域。
在注塑产品制造过程中，工艺流程是至关重要的，下面将介绍注塑产品的工艺流程。
1. 模具设计
注塑产品的工艺流程首先需要进行模具设计。
模具的设计质量直接影响产品的成型质量，因此在设计过程中需要考虑产品的结构、尺寸、材料等因素，确保模具可以准确地成型出预期的产品。
2. 原料熔化
在注塑产品的制造过程中，首先需要将塑料颗粒或颜料进行熔化。
这一步需要通过注塑机的加热筒和螺杆，将塑料颗粒加热至熔化状态，并混合均匀。
3. 模具注射
一旦塑料颗粒熔化完成，就需要将熔化的塑料材料注射进入模具腔体。
注塑机通过高压将熔化的塑料注射到模具中，填充整个模具腔体，形成产品的外形。
4. 冷却固化
注塑产品在模具中冷却后，塑料会逐渐固化。
这个过程需要一定的时间，通常根据产品的尺寸和材料的不同，冷却时间也会
有所不同。
5. 开模取件
冷却固化后，注塑成型的产品可以从模具中取出。
取出后需要进行修整和去除模具残余物，以得到成形完整的产品。
6. 检验包装
最后，注塑产品需要进行质量检验，确保产品符合要求。
合格的产品会进行包装，以便储存和运输。
以上就是注塑产品的工艺流程，通过这一工艺可以实现塑料产品的大批量生产，并且可以制造出各种结构复杂的产品。
注塑产品在现代工业生产中有着重要的应用价值。
注塑模具设计操作流程
注塑模具设计操作流程注塑模具是用于制造塑料制品的一种工具，在塑料制品生产行业中起着重要的作用。
注塑模具设计是确保注塑过程中能够准确、高效地将塑料材料注入模具中，并使其冷却固化，最终得到所需的塑料制品的关键环节。
本文将介绍注塑模具设计的操作流程，包括前期准备、模具设计、制造和后期检验等方面。
一、前期准备在进行注塑模具设计之前，需要进行一系列的前期准备工作，包括产品设计要求的确认、材料选择、生产工艺要求的明确等。
这些准备工作的目的是为了确保注塑模具的设计能够满足最终产品的需求，并为后续的模具设计、制造和使用提供准确的依据。
1. 产品设计要求确认在进行注塑模具设计之前，需要与产品设计方面的人员进行充分的沟通，明确产品的设计要求，包括产品的形状、尺寸、表面质量等方面的要求。
通过与产品设计方面的人员密切合作，可以更好地理解产品的特点，提高模具的设计准确性。
2. 材料选择根据产品的要求和使用环境，选择适合的塑料材料。
不同的塑料材料具有不同的物理性质，选择合适的材料对于保证产品的性能和质量至关重要。
材料的选择需要考虑产品的强度、耐高温性、耐腐蚀性等因素。
3. 生产工艺要求明确在确定了产品的设计要求和材料选择之后，需要明确生产工艺要求。
生产工艺要求涉及到注塑过程中的各个环节，包括注塑机的选择、注塑温度的控制、注塑时间的控制等。
明确生产工艺要求可以帮助设计师更好地进行模具的设计。
二、模具设计模具设计是注塑模具设计操作流程中的核心环节，包括模具结构设计和模腔设计。
1. 模具结构设计模具结构设计是根据产品的形状和要求，确定模具的结构，包括模具的分模方式、模具的开合方式、配件的布置等。
模具结构设计需要考虑到产品的复杂性、生产效率等因素，确保模具能够满足生产需求。
2. 模腔设计模腔设计是模具设计的关键环节之一，是根据产品的形状和尺寸来确定模腔的形状和尺寸。
模腔的设计需要考虑到产品的收缩率、表面质量等因素，通过合理的模腔设计可以提高产品的成型质量。
最全注塑模具设计步骤以及注意事项的讲解
控铣削等加工方法，确保型芯、型腔的加工精度和表面质量。
02
浇口套、定位圈等关键零件加工工艺
采用高精度磨削、研磨等加工方法，保证零件的尺寸精度和形位公差。
03
导柱、导套等导向零件加工工艺
采用无心磨床、外圆磨床等高精度磨削设备，确保导向零件的精度和耐
磨性。
装配顺序和调试方法论述
装配顺序
遵循先下后上、先内后外的原则，先进行模架等支撑零件的装配，再进行型芯、型腔等成型零件的装配，最后进 行浇口套、定位圈等关键零件的装配。
根据模具结构确定加热装置的安装位置， 确保加热均匀且不影响模具其他功能。
油温机/水温机：适用于大型模具，加热 均匀，稳定性好。
03
06
考虑加热装置与冷却系统的协调，避免相 互干扰。
温度控制精度要求及实现途径
01
温度控制精度要求
02
根据制品要求确定温度控制精度，一般要求在±2℃ 以内。
03
对于高精度制品，温度控制精度要求更高，可达 ±1℃以内。
03
04
加强与客户和同行的沟 通和合作，不断提升服 务水平和市场竞争力。
培养高素质的人才队伍 ，为公司的可持续发展 提供有力保障。
感谢观看
THANKS
常见故障排查技巧和经验分享
常见故障排查技巧
介绍常见的注塑模具故障排查技巧，如检查模具磨损、清洗模具等。
经验分享
分享行业专家在注塑模具故障排除方面的经验和案例，提高读者解决问题的能力。
预防性维护策略推广
预防性维护策略
阐述预防性维护在注塑模具管理中的重要性 ，提出定期维护、保养和检查等策略。
推广实施
调试方法
在装配过程中，采用试装、试模等方法进行调试，确保模具各部件的配合精度和动作顺畅。对于复杂模具，还需 进行多次试模和调整，以达到最佳状态。
注塑模具设计流程
注塑模具设计流程第一步:对制品2D图及3D图的分析,其内容包括以下几个方面:1、制品的几何形状.2、制品的尺寸、公差及设计基准。
3、制品的技术要求(即技术条件）。
4、制品所用塑料名称、缩水及颜色.5、制品的表面要求。
第二步:注射机型号的确定注射机规格的确定主要是根据塑料制品的大小及生产批量。
设计人员在选择注射机时,主要考虑其塑化率、注射量、锁模力、安装模具的有效面积（注射机拉杆内间距)、容模量、顶顶出形式及定出长度、动模托板移动行程。
倘若客户已提供所用注射剂的型号或规格，设计人员必须对其参数进行校核，若满足不了要求，则必须与客户商量更换。
第三部:型腔数量的确定及型腔排列模具型腔数量的确定主要是根据制品的投影面积、几何形状（有无侧抽芯）、制品精度、批量以及经济效益来确定。
型腔数量主要依据以下因素进行确定：1、制品的生产批量（月批量或年批量）。
2、制品有无侧抽芯及其处理方法。
3、模具外形尺寸与注射剂安装模具的有效面积(或注射机拉杆内间距）。
4、制品重量与注射机的注射量。
5、制品的投影面积与锁模力。
6、制品精度。
7、制品颜色.8、经济效益（每套模的生产值)。
以上这些因素有时是相互制约的，因此在确定设计方案时,必须进行协调，以保证满足其主要条件.型腔数量确定之后，便进行型腔的排列，以及型腔位置的布局。
型腔的排列涉及模具尺寸、浇注系统的设计、浇注系统的平衡、抽芯（滑块)机构的设计、镶件型芯的设计以及热流道系统的设计。
以上这些问题由于分型面及浇口位置的选择有关，所以在具体设计过程中,要进行必要的调整，以达到最完美的设计。
第四步：分型面的确定分型面，在一些国外的制品图中已作具体规定，但在很多的模具设计中要由模具人员来确定,一般来讲，在平面上的分型面比较容易处理，有时碰到立体形式的分型面就应当特别注意.其分型面的选择应遵照以下原则：1、不影响制品的外观，尤其是对外观有明确要求的制品，更应注意分型面对外观的影响.2、利于保证制品的精度。
注塑模具设计的基本流程
注塑模具设计的基本流程
注塑是一种工艺，是基于比如LIGA 的微制造技术开发出来的，当然还有很多其他方法。
那么注塑模具的设计流程是什么呢?下面跟yjbys 小编一起来看看吧!
LIGA 工艺就是先生产出一个注塑所需要的模型，也就是俗称的模子，然后将液态塑料灌注在模具中，最后在分离出来，形成最终所需要的产品。
比如一些塑料玩具，产品太多了。
当接到客户的CASE 之后，首先，要了解清楚客户的要求(如：产品的外观要求，结构上的要求，或其它的一些特殊要求)，与客户进行沟通;接下来，就要开始分析要做的这个产品了，主要是检查产品的拔模及肉厚，对一些柱位及肋位进行防缩水处理(这些很必要，可以减少以后开模中一些不必要的麻烦，提高你在客户心目中的地位)。
模具设计(以下以Pro/E 进行模仁3D 设计，再在二维CAD 里面完成所有设计为基础)的具体流程如下：
1.对产品进行排位(这将决定模具的大小，在这里要考虑的东西太多了，主要的还是靠设计师的经验及GS 的要求);
2.对产品加上收缩率(缩水);
3.确定模仁的大小;
4.开始做分模面，这里考的就是真功夫了，不仅3D 要用得好，模具结构更是重中之重;
5.分模面做好，就可以把模具分开了，前后模、镶件、斜顶、行位，都可以在这边分好;
6.接下来做的就是流道了，这个关系到GS 生产的成本及产品的质量，设计时要慎重;
7.下面就是冷却水路的布置、镙丝的放置及顶针的排列(如果是用。
注塑工艺流程及原理
注塑工艺流程及原理引言注塑工艺是一种常用的塑料加工技术，广泛应用于各种产品的生产制造中。
本文将详细介绍注塑工艺的流程和原理，帮助读者了解注塑工艺的基本知识。
注塑工艺流程注塑工艺的流程通常包括原料准备、模具制备、注塑成型、冷却固化和脱模等步骤，下面将对每个步骤进行详细介绍。
1. 原料准备在注塑工艺中，常用的原料是热塑性塑料颗粒。
在开始注塑之前，首先需要将颗粒加热至熔融状态。
加热的温度和时间要根据具体的塑料种类和要求来确定。
2. 模具制备模具是注塑工艺中十分关键的一步，其质量和设计直接影响到最终产品的制造效果。
模具通常由两部分组成：注射成型模和顶针模。
注射成型模是用来装载熔化的塑料颗粒的，顶针模则用于形成注塑件的外形。
在制备模具的过程中，首先需要根据产品的设计图纸和要求，进行模具的设计。
接着使用数控机床或其他加工设备进行模具的加工制造。
模具制备完成后，进行调试和测试，确保其正常运作。
3. 注塑成型注塑成型是注塑工艺的核心步骤，是将熔化状态的塑料注入到模具中，并通过冷却固化成型。
在注塑成型过程中，首先需要将模具安装在注塑机上。
然后将熔化的塑料颗粒注入注射成型模中，由于模具的特殊结构，塑料会填充整个模具腔室，并形成产品的外形。
4. 冷却固化在注塑成型后，需要对模具中的塑料进行冷却固化。
冷却时间取决于具体的塑料种类和产品的尺寸，通常需要在几十秒至几分钟的范围内进行。
冷却的目的是让塑料保持固态，并保证产品的外观和尺寸稳定。
冷却固化完成后，模具中的产品可以进行脱模。
5. 脱模脱模是将固化的产品从模具中取出的过程。
在脱模之前，需要确保产品已经完全固化，并且模具中没有残留的塑料。
脱模的方法有很多种，可以使用顶针、顶板和冷却气体等设备将产品从模具中推出。
脱模后，就得到了最终的注塑产品。
注塑工艺原理注塑工艺的原理主要涉及到塑料的熔融、充模、冷却和固化过程。
首先，塑料颗粒在加热的作用下熔化成为可流动的熔融状态，这是塑料注塑成型的基础。
注塑模具设计和制造操作流程
注塑模具设计和制造操作流程注塑模具是在工业生产中广泛应用的一种工具，它用于制造各种形状的塑料零件。
在注塑模具设计和制造的操作流程中，需要经历多个步骤和环节，以确保最终的产品符合要求。
本文将详细介绍注塑模具设计和制造的操作流程。
1. 需求分析在开始注塑模具设计和制造之前，首先需要进行需求分析。
这包括与客户的沟通和了解客户对产品的要求。
在需求分析阶段，需要明确产品的尺寸、材料、颜色等方面的要求，以及产品将用途和预期使用寿命。
这些要求将为后续的模具设计和制造提供指导。
2. 设计草图在需求分析完成后，设计师将根据客户的要求和产品的特点绘制设计草图。
设计草图应准确反映产品的形状、结构和尺寸，并考虑到注塑成型的特点和要求。
在设计草图中，设计师通常会标注模具的尺寸、孔洞位置和活动部件的设计等重要信息。
3. 三维建模基于设计草图，设计师使用计算机辅助设计（CAD）软件进行三维建模。
三维建模可以更加直观地显示产品的形状和结构，同时可以进行尺寸调整和碰撞检测等操作。
设计师需要熟练掌握CAD软件的使用，以实现精确的模具设计。
4. 模具加工在完成三维建模后，进入模具加工环节。
模具加工通常包括数控加工、车铣加工、电火花加工等多个工艺。
根据设计要求，将选用合适的材料，并进行精密加工，以确保模具的尺寸和质量符合要求。
模具加工需要经验丰富的技术人员和高精度的加工设备的支持。
5. 组件装配模具加工完成后，需要进行各个零部件的组装。
这包括模具的固定板、活动板、导柱、导套、顶针等部件的安装和调试。
组装过程需要严格按照设计要求进行，以确保模具的运行和操作的顺畅性。
6. 试模和调试模具组装完成后，进行试模和调试。
在试模过程中，将注入塑料材料，并观察成型情况，如产品的尺寸、表面质量等。
如果发现问题，需要进行相应的调整和修正，以使产品达到客户的要求。
试模和调试过程可能需要多次重复，直到达到符合要求的效果为止。
7. 批量生产完成试模和调试后，模具可以投入批量生产。
ug注塑模具设计流程
ug注塑模具设计流程UG注塑模具设计流程是指在UG软件中进行注塑模具设计的一系列步骤和方法。
注塑模具设计是制造塑料制品的重要工艺之一，通过UG软件进行模具设计可以提高设计效率和制造质量。
下面将详细介绍UG注塑模具设计流程。
一、模具设计准备阶段在进行UG注塑模具设计之前，需要进行一些准备工作。
首先，需要收集相关的产品设计资料，包括产品图纸、尺寸要求、材料要求等。
其次，需要了解注塑工艺的基本知识，包括塑料的熔融流动特性、注塑机的工作原理等。
最后，需要对模具设计的要求进行分析和评估，确定设计目标和设计要求。
二、模具设计方案确定在进行UG注塑模具设计时，需要根据产品的要求和设计目标，确定合适的设计方案。
通常可以采用以下几种方式进行模具设计方案确定：根据产品的几何形状选择合适的模具类型；根据产品的尺寸和材料要求确定模具的结构和尺寸；根据产品的特殊要求选择合适的模具配件和辅助设备。
三、模具三维建模在UG软件中进行模具设计时，首先需要进行三维建模。
通过三维建模可以还原产品的几何形状，确定模具的结构和尺寸。
在进行模具三维建模时，可以使用UG软件提供的各种建模工具和功能，如绘制、修剪、拉伸、倒角等。
通过不断调整和优化模具的三维模型，可以得到满足产品要求的模具设计方案。
四、注塑工艺分析在进行UG注塑模具设计时，需要进行注塑工艺分析。
通过注塑工艺分析可以评估模具的可制造性和工艺性，确定注塑过程的参数和工艺要求。
注塑工艺分析可以通过UG软件中的模流分析工具进行，通过模流分析可以模拟注塑过程中的熔融流动、充填、冷却等过程，评估模具的充填性能和冷却效果，优化模具设计。
五、模具细节设计在进行UG注塑模具设计时，需要进行模具的细节设计。
模具的细节设计包括模具的分型面设计、模腔和模芯的设计、冷却系统的设计、顶出机构的设计等。
在进行模具细节设计时，需要考虑模具的可制造性、可装配性和可维修性，同时还需要考虑产品的要求和工艺的要求。
通过UG软件提供的各种设计工具和功能，可以方便快捷地完成模具的细节设计。
注塑模具毕业设计
注塑模具毕业设计注塑模具是现代工业中非常重要的一种模具类型，它广泛应用于汽车、电子、医疗、航空等各个领域中，对于提高产品的质量和效率有着重要作用。
本篇毕业设计主要介绍了注塑模具的设计流程，以及具体的设计方案和制造过程。
1.设计流程（1）确定产品的要求：首先需要确定注塑产品的形状、尺寸、数量等要求，以此为基础进行其它设计。
（2）确定注塑机的参数：要根据要生产的产品选取合适的注塑机，并确定其规格和参数，包括射出量、射出压力、注塑速度等。
（3）绘制注塑产品的3D模型：根据产品要求使用CAD软件绘制其三维模型，这样可以更好地进行后续的模具设计。
（4）制定注塑模具的设计方案：制定适合产品的模具设计方案，包括模具型式、结构设计等。
（5）针对模具的核心部件进行3D建模：对模具的核心零部件，如模芯、模板、顶针等进行3D建模，方便接下来的分模设计。
（6）绘制分模面：根据模芯、模板等零部件，确定分模面轮廓，绘制分模图。
（7）开始设计模具的其它部分：根据分模面进行其它部分的设计，如顶出机构、行程限制机构等。
（8）进行机械分析：进行机械分析，确定模具的稳定性、结构合理性等。
（9）输出模具设计图纸：最终完成模具设计图纸并进行审核。
2.设计方案本设计选用的是普通注塑模具，它由模芯、模板、拉杆、顶出机构、行程限制机构等组成，具体方案见下图。
（1）模具结构设计：本设计采取的结构是单向剥离式。
这种方案能让注塑件更容易从模具中取出，同时确保了模具的稳定性。
（2）模具材料选择：本设计选择钢材作为主要材料。
具体采用的是P20钢和718钢，这种材质能够保证模具的强度和硬度，同时也有着很高的耐磨性和耐腐蚀性。
（3）模具的布局设计：本设计中，模具的各个零部件有着合理的布局，能够最大限度地减小模具体积，提高模具的使用效率。
3.制造过程（1）CNC加工：使用CNC加工技术生产出模具的主要组成部分，如模芯、模板等。
（2）磨削：对CNC加工后的部件进行磨削，使其表面光滑。
注塑模具原理及过程
注塑模具原理及过程
注塑模具是一种用于注塑成型的工具，它的原理和过程如下：
原理：
注塑模具的原理是利用高压将熔化的塑料注入模具腔内，经过
冷却凝固后形成所需的塑料制品。
注塑模具通常由上模和下模组成，上模和下模之间的空腔就是所需塑料制品的形状。
在注塑过程中，
塑料粒子被加热熔化后，通过注射装置将熔化的塑料注入模具腔内，然后进行冷却，最终取出成型的塑料制品。
过程：
注塑成型的过程包括模具闭合、射料、压料、冷却、开模、脱
模等步骤。
首先，模具闭合，上模和下模合拢形成封闭的模腔。
然后，将塑料颗粒加热熔化，通过射料装置将熔化的塑料注入模具腔内。
接着，施加高压使塑料充填模具腔并保持一定的压力，以确保
塑料充分填充模具腔并排除气泡。
随后，进行冷却，让熔化的塑料
在模具内快速冷却凝固，形成所需的塑料制品。
最后，开模，取出
成型的塑料制品，进行脱模处理，清理模具，为下一次注塑做准备。
除了以上基本原理和过程外，注塑模具的设计、材料选择、加工工艺等方面也对注塑成型起着重要作用。
注塑模具的设计需要考虑产品的结构、形状、尺寸等因素，以及塑料材料的流动特性、收缩率等因素，保证成型品质。
模具材料通常选用优质的钢材或合金材料，以确保模具具有足够的硬度和耐磨性。
加工工艺包括数控加工、电火花加工、线切割加工等，以获得精密的模具零部件。
综上所述，注塑模具的原理和过程涉及多个方面的知识和技术，需要综合考虑各种因素，以确保注塑成型的高质量和高效率。
键盘按键注塑模具设计
键盘按键注塑模具设计介绍键盘是我们日常生活和工作中经常使用的输入设备，而键盘按键作为键盘的核心部件之一，起到了传输输入信息的作用。
键盘按键通常由键帽和按键结构组成，而按键结构又依赖于注塑模具的设计和制造。
本文将介绍键盘按键注塑模具的设计过程和注意事项。
注塑模具设计的步骤注塑模具设计是一项复杂的工作，需要经过多个步骤来完成。
下面是注塑模具设计的一般步骤：1.获取键盘按键的设计图纸和相关要求。
2.进行模具的整体设计，包括模具的尺寸、结构等。
3.设计模具的进模方式和喷嘴的位置。
4.进行模具的细节设计，包括模腔、模芯、冷却系统等。
5.根据模具的设计综合分析，进行模具的强度校核和模具的装配布置。
6.制定模具的制造工艺和制造工时计划。
7.完成模具的制造工作，包括机械加工、热处理等。
8.进行模具的试模和调试工作，包括模具安装、调节模具温度和压力等。
9.进行模具的各项性能测试，包括模具的寿命测试、运行稳定性测试等。
10.完成模具的验收和交付。
键盘按键注塑模具设计的注意事项在进行键盘按键注塑模具设计时，需要注意以下几点：选择合适的材料非常重要，对于键盘按键来说，要选择耐磨、耐高温、耐腐蚀的工程塑料，如ABS材料等。
模具结构设计模具的结构设计应包括模腔、模芯、滑块、顶针等部分。
应根据键盘按键的形状和尺寸，合理设计模具结构，并注意避免产品变形、缺陷等问题。
冷却系统设计键盘按键注塑过程中，冷却系统的设计直接关系到注塑周期和产品质量。
应根据键盘按键的尺寸和形状，设计合理的冷却系统，确保产品的一致性和稳定性。
模具的热处理是提高模具寿命和耐磨性的重要环节。
应根据模具材料的特点，进行适当的热处理工艺，提高模具的硬度和耐磨性。
加工精度控制在模具的制造过程中，要注意控制加工精度，特别是注塑模具的高亮度表面要求。
应采用合适的加工工艺和设备，确保模具的精度要求。
模具试模和调试在模具试模和调试阶段，要仔细检查模具的各个部分是否正常工作，同时根据实际情况进行适当的调整和修正，确保产品质量和模具稳定性。
注塑模具的制作工艺流程
注塑模具的制作工艺流程一、模具设计与制作注塑模具的制作首先要进行模具设计。
设计师根据产品的形状、尺寸和注塑工艺要求，制定出模具的结构和零部件的尺寸。
设计完成后，将进行模具加工。
模具加工包括车铣、线切割、电火花、抛光等工序。
首先是车铣工序，将模具的基础部件进行铣削，使其达到设计要求的尺寸。
然后进行线切割，将模具的轮廓进行切割。
接下来是电火花加工，通过放电腐蚀的方式加工模具的细小零部件。
最后进行抛光，使模具表面光洁平整。
二、模具装配与调试模具加工完成后，将进行模具的装配与调试。
将各个零部件按照设计要求进行组装，然后进行模具的调试。
调试主要包括模具的开合动作、顶出机构的调整、冷却系统的检验等。
通过调试，确保模具的正常运行和产品的质量。
三、注塑成型完成模具的装配与调试后，开始进行注塑成型。
首先是将塑料颗粒加入注塑机的料斗中，然后通过加热和螺杆的推动，将塑料熔化并注入模具腔中。
在模具中，塑料逐渐冷却凝固，并形成所需产品的形状。
四、冷却与脱模注塑成型后，需要进行冷却与脱模。
冷却系统通过循环的冷却水将模具中的热量带走，使塑料迅速冷却。
冷却完成后，打开模具，将脱模装置推动，使产生的制品从模具中脱落。
五、修整与检验脱模后，还需要进行修整与检验。
修整主要是去除模具留下的切削边和冲击痕迹，使产品表面光滑。
检验则是对产品进行尺寸、外观质量等方面的检查，确保产品符合要求。
六、模具保养与维护完成一次注塑成型后，需要进行模具的保养与维护工作。
保养工作包括清洁模具、防锈处理、润滑等，以延长模具的使用寿命。
维护工作包括定期检查模具的磨损情况，及时更换损坏的零部件。
注塑模具的制作工艺流程是一个复杂的过程，需要设计、加工、装配、调试等多个环节的配合和协调。
只有严格按照流程进行操作，才能制作出高质量的注塑模具。
同时，模具的保养与维护也是至关重要的，能够提高模具的使用寿命，保证注塑产品的质量和生产效率。
注塑模具设计说明书
注塑模具设计说明书注塑模具设计说明书一、设计背景随着工业生产的发展，注塑模具在塑料制品加工中扮演了重要的角色。
注塑模具的设计质量直接影响塑料制品的质量和生产效率。
为了确保注塑模具的设计质量，本文将介绍注塑模具设计的基本原理和步骤，并提供一些建议。
二、设计原理注塑模具设计的基本原理包括以下几点：1. **产品需求分析**：根据产品的外观、尺寸、材料等要求，确定模具设计的基本参数和要求。
2. **模具结构设计**：根据产品的形状、结构和生产工艺要求，确定模具的结构类型，包括单模具、多模具、悬浮模具等。
3. **模具零部件设计**：根据模具结构和工艺要求，设计模具的各个零部件，包括模腔、模座、导柱、导套、顶出机构等。
4. **模具材料选择**：根据产品的材料特性和生产要求，选择适当的模具材料，包括模具钢、合金等。
5. **模具加工工艺**：根据模具设计和加工要求，选择适当的加工工艺，包括数控加工、电火花加工等。
三、设计步骤注塑模具设计的基本步骤如下：1. **产品需求分析**：仔细研读产品需求文档，并与产品设计师和工程师进行沟通，确保对产品的需求和要求有充分的了解。
2. **模具结构设计**：根据产品的形状和尺寸，确定模具的结构类型，包括单模具、多模具、悬浮模具等。
根据生产要求和工艺要求，决定模具的开合方式和顶出方式。
3. **模具零部件设计**：根据模具结构设计，设计模具的各个零部件，包括模腔、模座、导柱、导套、顶出机构等。
确保各个零部件的尺寸和配合精度满足生产要求。
4. **模具材料选择**：根据产品的材料特性和生产要求，选择适当的模具材料，包括模具钢、合金等。
考虑模具材料的硬度、强度、耐磨性和耐腐蚀性等因素。
5. **模具加工工艺**：根据模具设计和加工要求，选择适当的加工工艺，包括数控加工、电火花加工等。
确保模具的加工精度和表面质量符合要求。
四、设计要点在注塑模具设计过程中，需要注意以下要点：- **结构合理性**：模具的设计结构应合理、紧凑，尽量减少杂散空间和无效运动。
肥皂盒注塑模具设计
肥皂盒注塑模具设计1. 引言注塑模具是有机玻璃、金属、塑料等材料加工的重要工具。
肥皂盒作为一种常见的家居用品，注塑模具在其制作过程中起着至关重要的作用。
本文将介绍肥皂盒注塑模具的设计过程，并探讨关键的设计要点。
2. 注塑模具的基本构成注塑模具是由模具座、模座副、活动模具、固定模具、顶针、导柱等组成的。
在肥皂盒的注塑模具中，还包括肥皂盒的模具腔。
3. 肥皂盒注塑模具的设计步骤肥皂盒注塑模具的设计过程可以分为以下几个步骤：3.1 需求分析在进行肥皂盒注塑模具的设计之前，首先需要了解用户的需求。
这包括肥皂盒的形状、尺寸、材料等方面的需求。
根据用户的需求进行设计能够提高产品的市场竞争力。
3.2 模具结构设计根据肥皂盒的形状和尺寸，设计模具的结构。
模具结构设计需要考虑到注塑成型的工艺要求，确保模具能够正确地将熔融塑料注射到模具腔中，并保证产品的质量。
3.3 模具腔设计在模具结构设计的基础上，设计模具腔。
模具腔的设计需要考虑到肥皂盒的形状和尺寸，确保注塑成型后的产品能够符合设计要求。
模具腔设计还要考虑到模具制造和注塑成型的工艺要求，以提高模具的使用寿命和生产效率。
3.4 模具材料选择选择适合肥皂盒注塑模具的材料。
常用的模具材料有钢材、铝合金等。
根据模具的使用要求和经济性考虑，选择合适的材料可以延长模具的使用寿命，降低制造成本。
3.5 模具制造和调试根据设计结果制造模具，并进行调试。
模具制造的精度和质量直接影响到产品的质量和生产效率。
在调试过程中，需要对模具进行调整和改进，以确保注塑成型的产品能够满足设计要求。
4. 关键的设计要点肥皂盒注塑模具的设计需要注意以下几个关键的设计要点：4.1 精度要求注塑成型的产品通常需要具备一定的尺寸精度和表面质量要求。
因此，在模具设计中要注意提高模具的精度，保证产品的质量。
4.2 模具冷却系统注塑成型过程中需要冷却模具，以确保注塑成型的产品能够快速冷却并保持其形状。
因此，在模具设计中需要考虑到冷却系统的设计，包括冷却通道的布置和冷却介质的选择等。
注塑模具开发流程及加工工艺ppt课件
六、改模及修模
模具在试模后，根据试模的情况做出相应的更改，另外在工程师确认胶件后，胶件的结构也要做 相应的更改。由于模具已经制作完成，故所有的更改都比较麻烦，甚至有时比重做更困难，必须根据具 体情况，找到最好的更改办法。对于结构设计来说，结构的更改必须尽量了解模具情况，是否碰运水、 顶针，怎样更改最容易等，可在结合相关信息的情况下再作出相关的改模，必要时可咨询模具组同事。 冷却系统的加工： 冷却系统的加工(钻运水)，产品一般要求前模运水在发第一次改模资料时需加工，后模运水在发第二次 改模资料后需加工，但对于运水开启与否对生产影响较大的情况，如PC料的生产（需打热油成型情况）， 尽量在第一次试模前开启。 故结构设计图纸阶段考虑好各种情况，尽量减少改模的工作量，使得运水的开启能正常运行，生产尺寸 尽快确定。 产品结构的改模： 加筋条，加柱子，结构大改重做镶件。 原生筋条加减胶，柱子移位，螺丝柱加大减小，高度加高降低，批锋修整等等。
能加工
能保证光洁度,平 面度,圆度要求
磁盘,批士
铣床,车床 钻孔,CNC,铣床
A5
ZN01
钻孔
台式铣床,立 式钻床
钻床
0.05
0.02
钻攻螺丝孔,穿丝孔,钻铰 各类针孔,司筒孔,钻铰入 水孔,精镗直身唧嘴孔或
开粗唧嘴孔
模具长度不能超过1米, 钻孔深度不能超过150, 模具材料是非淬火料
注塑模具设计的工作流程
注塑模具设计的工作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!注塑模具设计是塑料制品生产的重要环节，它直接影响到注塑产品的质量、生产效率和成本。
注塑工艺流程简介
注塑工艺流程简介1. 引言注塑工艺是一种常用的塑料加工方法，广泛应用于汽车、电子、医疗器械等行业。
本文将对注塑工艺的流程进行简要介绍，包括模具设计、原料准备、注塑成型、冷却和脱模等环节。
2. 模具设计注塑工艺的第一步是进行模具设计。
模具是注塑成型的关键，它直接影响产品的质量和外观。
在模具设计中，需要考虑产品的形状、尺寸以及注塑成型的工艺特点等因素。
同时，还需注意模具的材料选择和模腔的布置，以确保成型过程中的流动性、冷却和脱模等要求。
3. 原料准备注塑工艺所用的原料主要为塑料颗粒。
在注塑之前，首先需要将塑料颗粒进行预处理，包括干燥和混合。
干燥是为了去除颗粒中的水分，以避免在注塑过程中产生气泡。
而混合则是将不同种类的颗粒进行搅拌，以获得所需的物理性能和外观效果。
4. 注塑成型在注塑成型过程中，首先将预热好的塑料颗粒放入注塑机的料斗中。
然后，通过加热和压力控制，将颗粒熔化并注入模具的模腔中。
在注塑过程中，需要控制好熔融温度、注射速度和压力等参数，以确保产品的成型质量和细节。
5. 冷却在注塑成型后，产品需要经过冷却阶段。
冷却是将熔融的塑料快速冷却并定型的过程。
一般采用水冷或气冷的方式进行，以加快产品的冷却速度。
冷却的时间和方式需要根据产品的形状和材料来确定，以避免产生变形或应力等问题。
6. 脱模脱模是注塑工艺的最后一步，通过将模具打开，并用合适的方法将成型产品从模腔中取出。
脱模方式因产品的形状而异，可以采用自动脱模或人工脱模的方式。
在脱模过程中，需注意产品的表面质量和细节的保护，以避免损坏。
7. 结论注塑工艺是一种重要的塑料加工方法，通过模具设计、原料准备、注塑成型、冷却和脱模等环节完成产品的制造。
在注塑过程中，需要严格控制各项参数，以确保产品的质量和外观。
对于不同的产品来说，注塑工艺流程可能会有所不同，需要根据具体情况进行调整和优化。
因此，在实际生产中，需要结合实际情况，灵活运用注塑工艺流程，以满足客户的需求。
注塑工艺流程
注塑工艺流程注塑工艺是一种广泛应用于制造业的塑料加工工艺。
它通过将熔化的塑料注入模具中，经过冷却和固化，最终得到所需的塑料制品。
注塑工艺流程是指从设计产品到最终生产成品的一系列工作步骤，下面将详细介绍注塑工艺的流程。
1.产品设计注塑工艺流程的第一步是进行产品设计。
在设计产品时，需要考虑产品的功能、外观、尺寸等要求。
设计师使用计算机辅助设计软件绘制产品的三维图形模型，并确定产品的材料种类及配方。
2.模具设计与制造模具是注塑工艺中非常关键的部分，它决定了最终产品的形状和尺寸。
根据产品设计图纸，模具设计师根据注塑机的要求设计出模具的结构和尺寸。
然后，模具制造商根据设计图纸进行制造，并进行必要的热处理和加工工艺保证模具的质量。
3.原料准备在注塑工艺中，需要将塑料料粒转化为可注塑的熔融状态。
选择合适的塑料原料，确保其品质符合要求。
通常，塑料原料会按照一定比例进行混合和加工，以保证每个产品的材料性能一致。
4.注塑注塑是整个工艺流程的核心步骤。
将事先准备好的塑料料粒放入注塑机的料斗中，然后通过加热和高压转化为熔化状态。
熔化的塑料通过注塑机的射嘴进入模具腔中，填充整个模具腔，保证产品的形状和尺寸。
5.冷却与固化在塑料注入模具腔后，需要等待一段时间进行冷却和固化。
冷却时间取决于模具和塑料的类型和厚度。
通过冷却，熔化的塑料逐渐凝固，成为固体状态，保持产品的形状和尺寸。
6.脱模在冷却和固化完成后，需要将成品从模具中脱离出来。
这是一个关键的步骤，需要小心操作以避免损坏产品或模具。
常见的脱模方式包括机械脱模和润滑剂脱模。
通过合适的操作，保证产品的完整性和外观质量。
7.检验与修整脱模后的产品需要进行检验，以验证其尺寸、形状和质量是否符合要求。
常见的检验方法包括外观检查、尺寸测量、物理性能测试等。
如果产品存在缺陷或不合格，需要进行修整或重新制造，直到符合要求为止。
8.加工与组装在注塑工艺流程中，有些产品需要进行进一步的加工和组装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注塑模具的设计过程
注塑模具的设计过程
注塑模具是一种生产塑胶制品的工具;也是赋予塑胶制品完整结构和精确尺寸的工具。
下面yjbys为大家分享的是注塑模具的设计过程，仅供参考!
一.浇注系统的组成
普通的流道系统(Runner System)，也称作浇道系统，或是浇注系统，是熔融塑料自射出机射嘴(Nozzle)到模穴的必经通道。
流道系统包括主流道(Primary Runner)、分流道(Sub-Runner)以及浇口(Gate)等。
1.主流道
也称作主浇道、注道(Sprue)或竖浇道，是指自射出机射嘴与模具主流道衬套接触的部分起算，至分流道为止的流道。
此部分是熔融塑料进入模具后最先流经的部分。
2.分流道
也称作分浇道或次浇道。
随模具设计，可再区分为第一分流道(First Runner)以及第二分流道(Secondary Runner)。
分流道是主流道至浇口间的过渡区域，能使熔融塑料的流向获得平缓转换;对于多模穴模具，同时具有均匀分配塑料到各模穴的功能。
3.浇口
也称为进料口，是分流道和模穴间的狭小通口，也是最为短小肉薄的部分。
其作用在于利用紧缩流动面而使塑料达到加速的效果，高剪切率可使塑料流动性良好(由于塑料的切变致稀特性);黏滞加热的升温效果也有提升料温、降低黏度的作用。
在成型完毕后，浇口最先固化封口，有防止塑料回流，以及避免模穴压力下降过快，使成型品产生收缩凹陷的功能。
成型后，则方便剪除，以分离流道系统及塑件。
4.冷料井
也称作冷料穴。
目的'在于储存补集充填初始阶段较冷的塑料波前，防止冷料直接进入模穴，影响充填品质或堵塞浇口。
冷料井通常设置在主流道末端，当分流道长度较长时，在末端也应开设冷料井。
二.浇注系统设计的基本原则
1.模穴布置(Cavity Layout)的考虑
1)尽量采用平衡式布置(Balances Layout);
2)模穴布置与浇口开设力求对称，以防止模具受力不均产生偏载，而发生撑模溢料的问题;
3)模穴布置尽可能紧凑，以缩小模具尺寸。
2.流动导引的考虑
1)能顺利地引导熔融塑料填满模穴，不产生涡流，且能顺利排气;
2)尽量避免塑料熔胶正面冲击直径较小的型芯和金属嵌件，以防止型芯位移(Core Shift)或变形。
3.热量散失及压力降的考虑
1)热量损耗及压力降越小越好;
2)流程要短;
3)流道截面积要够大;
4)尽量避免流道弯折及突然改变流向(以圆弧角改变方向);
5)流道加工时表面粗糙度要低;
6)多点进浇可以降低压力降及所需射压，但会有缝合线问题。
4.流动平衡的考虑
1)一模多穴(Multi-Cavity)充填时，流道要平衡，尽量使塑料同时填满每一个模穴，以保证各模穴成型品的品质一致性;
2)分流道尽量采用自然平衡式的布置方式(Naturally-Balanced Layout);
3)无法自然平衡时，采用人工平衡法平衡流道。
5.废料的考虑
在可顺利充填同时不影响流动及压力损耗的前提下，减小流道体积(长度或截面积大小)，以减少流道废料产生及回收费用。
6.冷料的考虑
在流道系统上设计适当的冷料井(Cold Slug Well)、溢料槽，以补集充填初始阶段较冷的塑料波前，防止冷料直接进入模穴，影响充填品质。
7.排气的考虑
应顺利导引塑料填满模穴，并使模穴内空气得以顺利逃逸，以避免包封烧焦的问题。
8.成形品品质的考虑
1)避免发生短射、毛边、包封、缝合线、流痕、喷流、残余应力、翘曲变形、模仁偏移等问题;
2)流道系统流程较长或是多点进浇(Multiple Gating)时，由于流动不平衡、保压不足或是不均匀收缩所导致的成品翘曲变形问题应加以防止;
3)产品外观性质良好，去除修整浇口方便，浇口痕(Gate Mark)无损于塑件外观以及应用。
9.生产效率的考虑
尽可能减少所需的后加工，使成形周期缩短，提高生产效率。
10.顶出点的考虑
需考虑适当的顶出位置，以避免成形品脱模变形。
11.使用塑料的考虑
黏度较高或L/t比较短的塑料，避免使用过长或过小尺寸的流道。
