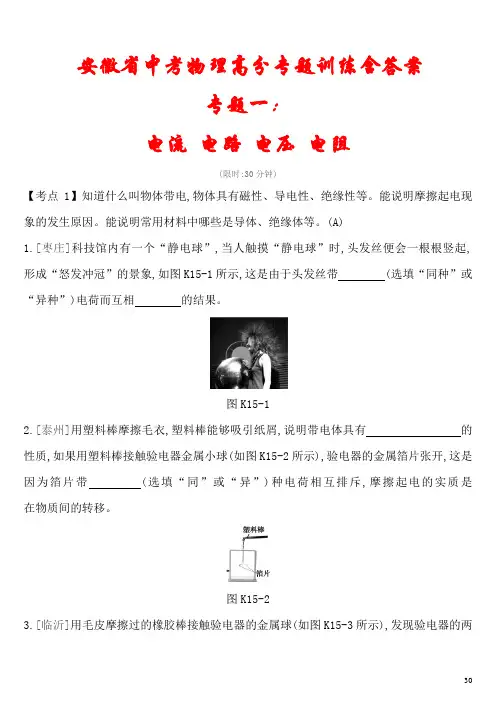

安徽省中考物理高分专题训练含答案专题一：电流电路电压电阻(限时:30分钟)【考点1】知道什么叫物体带电,物体具有磁性、导电性、绝缘性等。
能说明摩擦起电现象的发生原因。
能说明常用材料中哪些是导体、绝缘体等。
(A)1.[枣庄]科技馆内有一个“静电球”,当人触摸“静电球”时,头发丝便会一根根竖起,形成“怒发冲冠”的景象,如图K15-1所示,这是由于头发丝带(选填“同种”或“异种”)电荷而互相的结果。
图K15-12.[泰州]用塑料棒摩擦毛衣,塑料棒能够吸引纸屑,说明带电体具有的性质,如果用塑料棒接触验电器金属小球(如图K15-2所示),验电器的金属箔片张开,这是因为箔片带(选填“同”或“异”)种电荷相互排斥,摩擦起电的实质是在物质间的转移。
图K15-23.[临沂]用毛皮摩擦过的橡胶棒接触验电器的金属球(如图K15-3所示),发现验电器的两个金属箔片张开。
以下说法正确的是 ( )图K15-3A.毛皮和橡胶棒摩擦的过程中创造了电子B.毛皮和橡胶棒摩擦的过程中橡胶棒得到电子C.验电器的金属箔片张开是因为带了异种电荷D.橡胶棒接触验电器的金属球时,电子向橡胶棒转移4.我们在考试时,许多学科要用到2B铅笔填涂机读卡,电脑可以直接读取机读卡上的答案,这是因为2B铅笔中的石墨是(选填“导体”或“绝缘体”)。
若使用了不合格的2B铅笔,由于铅笔芯的导电性变(选填“强”或“弱”),这样可能使电脑无法识别。
【考点2】知道电路是由电源、用电器、电键等元件组成的;能说明电路中各组成元件的作用。
(A)1.在如图K15-4所示的四个电路图中,符合电路基本组成条件且连接正确的是( )图K15-42.目前市场上流行“充电宝”,它还有一个非常个性的名称—“手机伴侣”。
外出旅行时,用它给手机充电,该过程中“充电宝”相当于电路中的,手机电池相当于电路中的。
(均选填“电源”“用电器”或“开关”)【考点3】知道导体的电阻是由其长短、粗细(横截面积)、材料本身决定的。
(安徽专版)中考物理复习方案 专题(05)初高衔接专题试题-人教版初中九年级全册物理试题

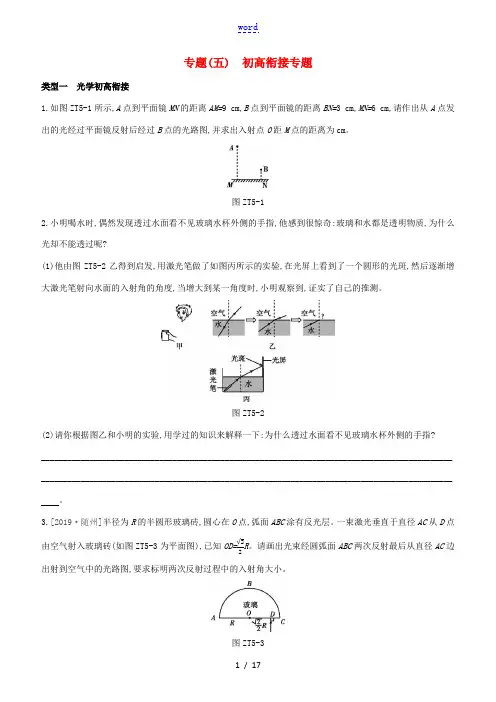

专题(五) 初高衔接专题类型一光学初高衔接1.如图ZT5-1所示,A点到平面镜MN的距离AM=9 cm,B点到平面镜的距离BN=3 cm,MN=6 cm,请作出从A点发出的光经过平面镜反射后经过B点的光路图,并求出入射点O距M点的距离为cm。
图ZT5-12.小明喝水时,偶然发现透过水面看不见玻璃水杯外侧的手指,他感到很惊奇:玻璃和水都是透明物质,为什么光却不能透过呢?(1)他由图ZT5-2乙得到启发,用激光笔做了如图丙所示的实验,在光屏上看到了一个圆形的光斑,然后逐渐增大激光笔射向水面的入射角的角度,当增大到某一角度时,小明观察到,证实了自己的推测。
图ZT5-2(2)请你根据图乙和小明的实验,用学过的知识来解释一下:为什么透过水面看不见玻璃水杯外侧的手指?______________________________________________________________________________________________ ______________________________________________________________________________________________ 。
3.[2019·随州]半径为R的半圆形玻璃砖,圆心在O点,弧面ABC涂有反光层。
一束激光垂直于直径AC从D点R。
请画出光束经圆弧面ABC两次反射最后从直径AC边由空气射入玻璃砖(如图ZT5-3为平面图),已知OD=√22出射到空气中的光路图,要求标明两次反射过程中的入射角大小。
图ZT5-34.[2019·某某模拟]如图ZT5-4所示,S点为点光源,请画出图中S点发出的一条光线经凸透镜折射后的折射光线。
(注:该光线与主光轴不平行)图ZT5-45.如图ZT5-5所示,物体AB在凸透镜另一侧能成一个等大、倒立的实像,物距u=OB,像距v=OD,凸透镜的焦距为f。
中考物理试题电源及电表内阻问题归类分析
中考物理试题电源及电表内阻问题归类分析中考物理试题中的电源及电表内阻问题可以归类分析如下：
1、电源的种类：常见的电源有直流电源和交流电源。
2、电源的内阻：电源的内阻是指电源输出电流时所需要额外消耗的电能。
它可以表示为电压降和电流的函数关系，即内阻=电压降/电流。
电源的内阻越小，则电源的输出电流能力越大，反之亦然。
3、电表的种类：常见的电表有电压表、电流表、电阻表、功率表和能量表。
4、电表的内阻：电表的内阻是指电表测量电流时所需要额外消耗的电能。
电表的内阻越小，则电表的测量精度越高，反之亦然。
5、电源与电表的连接：在实验中，电源通常是通过导线将电源的负极和待测设备的负极连接，电表的负极和待测设备的负极也是连接的。
电源的正极和电表的正极则分别连接待测设备的正极。
这样，在测量时，电流就会流过电源、电表和待测设备。
6、电源与电表内阻对测量精度的影响：在测量时，电源和电表的内阻都会对测量精度产生影响。
当电源的内阻较大时，电源输出的电流就会减小，这会导致测量的电流值偏小。
同样，当电表的内阻较大时，电表测量的电流值也会偏小。
因此，在进行电学测量时，应使用内阻尽可能小的电源和电表，以提高测量精度。

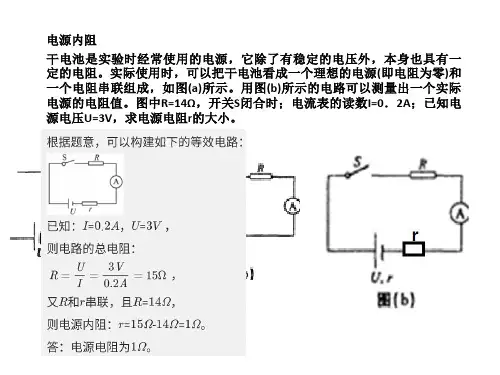

安徽中考关于内阻问题
2．实际的电源都有一定的电阻，如干电池，我们需要用 它的电压 U 和电阻ｒ两个物理量来描述它。实际计算过 程中，可以把它看成是由一个电压为 U 、电阻为 0的理想 电源与一个电阻值为ｒ的电阻串联而成，如图甲所示： 在图乙中R1= 14 , R2= 9。当只闭合S1时，电流表读数 I1=0.2A ；当只闭合 S2时，电流表读数 I2=0.3A，把电源按 图甲中的等效方法处理。求电源的电压U 和电阻ｒ。
2. 常用的电压表是由小量程的电流表 G 改 装而成的。电流表 G也是一个电阻，同样 遵从欧姆定律。图甲是一个量程为0～ 3mA的电流表 G，当有电流通过时，电流 可以从刻度盘上读出，这时 G 的两接线柱 之间具有一定的电压。因此，电流表 G实 际上也可以当成一个小量程的电压表。已 知该电流表的电阻为Rg=10Ω. (1)若将这个电流表当成电压表使用，则刻 度盘上最大刻度3mA处应该标多大的电压 值? (2)如图乙所示，若将这电流表串联一个定 值电阻 R 后，使通过 G 的电流为 3mA 时， A、B之间的电压等于3V，这样A．B之间 ( 虚线框内 ) 就相当于一个量程为 0 ～ 3V 的 电压表 ( 图丙 ) ，求串联的定值电阻 R 的大 小。
8.如图所示的电路为欧姆表内部电路图，电源电动势E=1.5V，内阻r=0.5Ω； 电流表满偏电流Ig=10mA，电流表电阻7.5Ω，A、B为接线柱． （1）在将R1调至电流表满偏后，保持R1不变，在A、B间接入一个电阻R2， 电流表的示数为5mA，R2的阻值是多少？ （2）如果把任意电阻R接在A、B之间，电流表读数I与R有什么关系？
3．我们判断插座中是否通电时可用测电笔来测试．如图15所示，测 试时人手拿测电笔末端的金属部分，当测试笔头部碰到电源的火线 （相对大地 220V电压）时，测电笔中的氖管会发光，这时电流实际 上是由电线经测试笔、人体流到大地，但人体却是安全的，这是为 什么呢？请根据下列数据估算说明原因． 已知测电笔（含氖管）的电阻为 2 ～ 5MΩ ，人体电阻为几 kΩ ～几十 kΩ，对人来说安全电压为24V．（1MΩ=1×106Ω）

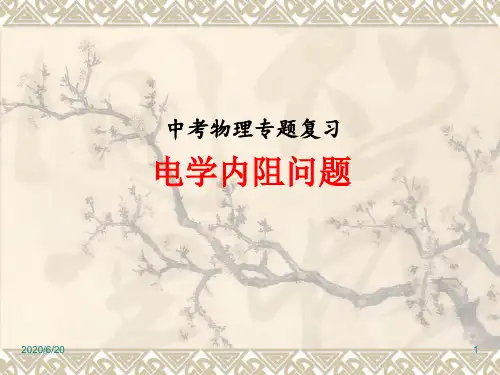

人教版九年级全一册物理： 电学内阻问题
改刻成电阻表盘。问：毫安表表盘的哪条刻度线处应标注“15Ω”
字样？
R0
U
红
表 笔
RX
解：（1）R内
U Ig
1.5V 0.1A
15
（2）保护电路
黑 表 笔
（3）I
U
U
R总 R内 RX
1.5V
15 15
0.05A
50mA
注意
由I
U R内
RX
知，U和R内一定时，I与RX既不成正比，也不成反比。
UR I
三、电压表内阻
需要考虑电压表内阻时，电压表充当 可读电压的仪表和定值电阻（很大）的双 重角色，可在电路图电压表符号连接其导 线上画出一个电阻符号作为电压表的电阻。
2020/6/20
7
例1：在进行某些电学测量时，把电压表看成能显示其 两端电压的的大电阻，将它与一个阻值很大的待测电阻 Rx串联接入电路，根据电压表的示数可以测出Rx的阻值， 这是一种测量大电阻的方法。如图所示的电路中，电压 表的内阻Rv＝20kΩ，量程为150V，最小分度值为5V， 电压U＝110V，电压表的示数为50V。求待测电阻Rx的阻 值。（2013年安徽节选）
家里灯泡的实际电压下降，实际功率减小。 D．傍晚时家里用电器的总功率减小。
小结
一、电源的内阻
二、电流表的内阻
RA
三、电压表的内阻
Байду номын сангаас
四、导线的电阻（当作定值电阻）
练习
小量程电流表可以改装成大量程电流表、电压表，也可以改装成一
种测量电阻的表，叫欧姆表。如图是欧姆表的原理图，欧姆表也有
内阻，是虚线框内所有元件电阻之和。
∴ P实＜P额
即： P测＜P实
2024年中考物理专题复习—单表法测未知电阻阻值的方法

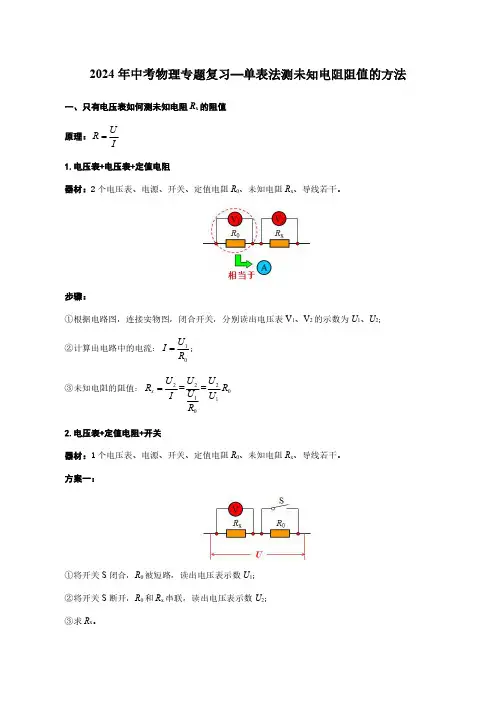

2024年中考物理专题复习—单表法测未知电阻阻值的方法一、只有电压表如何测未知电阻R x 的阻值原理：UR I=1.电压表+电压表+定值电阻器材：2个电压表、电源、开关、定值电阻R 0、未知电阻R x、导线若干。
