机械设计图纸CAD规范
机械设计制图规范
一、机械设计制图软件要求机械设计、制图人员以Auto CAD2004（以下简称CAD）为主要设计软件，允许使用solidworks三维设计软件，图纸以工程制图形式保存且图框符合厂规范要求。
二、CAD基本设置规范1.图层设置线条和字体原则上要求以黑/白纯色为主，可以根据实际情况进行简单的颜色区分，不允许用绿色等颜色（主要这类颜色打印在纸张后显示浅淡）。
制图时假想虚拟线允许使用浅淡色。
2.文字样式设置1）用于标注的字体“格式”——“文字样式”——“新建”——命名为“用于标注”——“确定”——选择字体（字体名选择，再选用大字体，选用大字体后一定要选择——高度（T）——宽度因子（W）——应用。
2）按GB/T 14691-1993技术制图字体规定，图纸其余文字字体为长仿宋体，在A4图纸中字高，A3图纸中字高5，其他规格图纸可按比例调整字高。
在文字样式设置时，宽度因子保持统一不变。
标注样式设置“格式”——“标注样式”——“新建”——命名为“机械制图”（基础样式为：ISO—25）——“继续”，在弹出的“新建标注样式：机械制图”进行参数设置：本设置中颜色为ByBlock1）直线和箭头：(1) 尺寸线基线间距>2 文字高度（文字高度一般选），所以基线间距可选择8。
(2) 尺寸界限：①超出尺寸线:②起点偏移量：机械制图要求为0毫米。
③固定长度尺寸界限：不选择。
(3) 箭头：①第一个：实心闭合箭头②第二个：实心闭合箭头③引线：无④箭头大小：与文字高度一致(4) 圆心标记：默认形式2) 文字：(1) 文字外观①文字样式：选择刚设置好的文字样式—“用于标注”（已设置）②填充颜色：无③文字高度：（2）文字位置：垂直上方；水平居中；从尺寸线偏移（3）文字对齐：与尺寸线对齐。
3）调整（1）调整选型“文字或箭头，取最佳效果”（2）文字位置“尺寸线旁”（3）标注特征比例使用全局比例（4）调整全部打勾4）主单位：（1）单位格式：小数（2）精度：（3）小数分隔符：句点“.”（4）舍入：0（默认）（5）比例因子：1（默认）消零：后续（6）单位格式：十进制度数（7）精度：（8）消零：后续5）换算单位：在机械制图中不用设置，（公制与英寸的换算）6）公差：机械制图中，不设定以上述设置的标注为基础再设置1）“新建”——“用于半径标注”——继续——在弹出的对话框中“在“文字”选项卡文字对齐选“水平”。
cad画机械平面图a3a4图纸

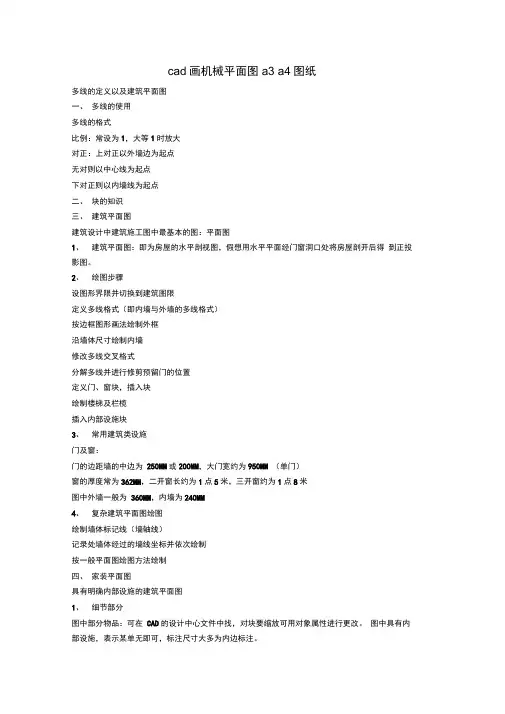

cad画机械平面图a3 a4图纸多线的定义以及建筑平面图一、多线的使用多线的格式比例：常设为1，大等1时放大对正：上对正以外墙边为起点无对则以中心线为起点下对正则以内墙线为起点二、块的知识三、建筑平面图建筑设计中建筑施工图中最基本的图：平面图1、建筑平面图：即为房屋的水平剖视图，假想用水平平面经门窗洞口处将房屋剖开后得到正投影图。
2、绘图步骤设图形界限并切换到建筑图限定义多线格式（即内墙与外墙的多线格式）按边框图形画法绘制外框沿墙体尺寸绘制内墙修改多线交叉格式分解多线并进行修剪预留门的位置定义门、窗块，插入块绘制楼梯及栏榄插入内部设施块3、常用建筑类设施门及窗：门的边距墙的中边为250MM或200MM，大门宽约为950MM （单门）窗的厚度常为362MM，二开窗长约为1点5米，三开窗约为1点8米图中外墙一般为360MM，内墙为240MM4、复杂建筑平面图绘图绘制墙体标记线（墙轴线）记录处墙体经过的墙线坐标并依次绘制按一般平面图绘图方法绘制四、家装平面图具有明确内部设施的建筑平面图1、细节部分图中部分物品：可在CAD的设计中心文件中找，对块要缩放可用对象属性进行更改。
图中具有内部设施，表示某单无即可，标注尺寸大多为内边标注。
2、绘图步骤前面的步骤同建筑平面图后面的步骤为：插入家俱填充（主要为墙体与地板）转换为位图选择色块润色五、制图步骤确定图幅（并设环境）确定图层绘图形标注注文字与标题栏布局打印1、图层使用图层因为复杂图常是多个人共同完成，同时也便于找印不同部分，也为了看图方便。
一般机械图图层：0层（外轮廓线层；对称线层；不可轮廓线层；填充层；文字层；标注层。
一般建筑图图层：墙体层；中心线层；填充层；内部设施层；门窗层；文字层；标注层；管线层。
图层管理：开/关：不显示可编辑可进入冻结：不……不……不……锁定：可见不可编辑建筑立面图、家具立面图、建筑剖面图以及有关的家具方面的知识文字立面图将物体各个立面按照正投影的方法投影到与之平行的投影面上，所行到正投影图。
CAD制图规范(设备、水电暖)

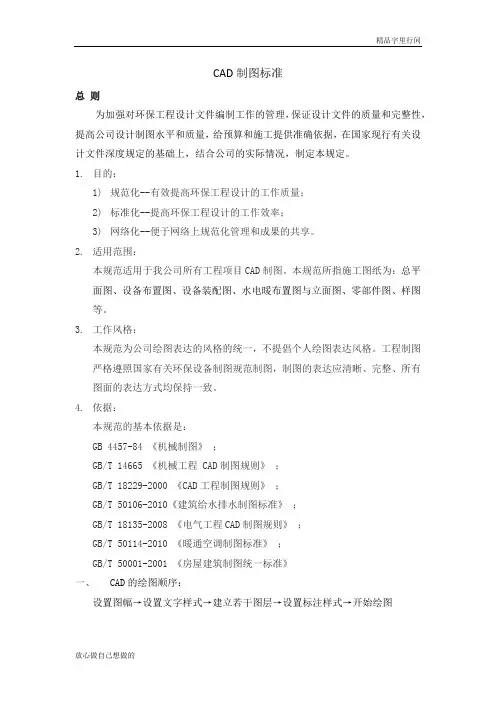

CAD制图标准总则为加强对环保工程设计文件编制工作的管理，保证设计文件的质量和完整性，提高公司设计制图水平和质量，给预算和施工提供准确依据，在国家现行有关设计文件深度规定的基础上，结合公司的实际情况，制定本规定。
1.目的：1)规范化--有效提高环保工程设计的工作质量；2)标准化--提高环保工程设计的工作效率；3)网络化--便于网络上规范化管理和成果的共享。
2.适用范围：本规范适用于我公司所有工程项目CAD制图。
本规范所指施工图纸为：总平面图、设备布置图、设备装配图、水电暖布置图与立面图、零部件图、样图等。
3.工作风格：本规范为公司绘图表达的风格的统一，不提倡个人绘图表达风格。
工程制图严格遵照国家有关环保设备制图规范制图，制图的表达应清晰、完整、所有图面的表达方式均保持一致。
4.依据：本规范的基本依据是：GB 4457-84 《机械制图》；GB/T 14665 《机械工程 CAD制图规则》；GB/T 18229-2000 《CAD工程制图规则》；GB/T 50106-2010《建筑给水排水制图标准》；GB/T 18135-2008 《电气工程CAD制图规则》；GB/T 50114-2010 《暖通空调制图标准》；GB/T 50001-2001 《房屋建筑制图统一标准》一、CAD的绘图顺序：设置图幅→设置文字样式→建立若干图层→设置标注样式→开始绘图1.设置图幅1)图幅的选择原则：零部件图、局部详图、样图使用A4图幅；装配图、设备布置图、设备装配图、水电暖布置图与立面图使用A3图幅；总平面图使用A2图幅；2)图幅比例的确定：国家规定的常用比例（n为正整数）：缩小比例有：1:1.5×10n、1:2×10n、1:2.5×10n、1:3×10n、1:4×10n、1:5×10n、1: 10n；放大比例有：2:1、2.5:1、4:1、5:1、（10×n）：1。
cad机械制图线型标准
cad机械制图线型标准CAD机械制图线型标准。
在CAD机械制图中，线型标准是非常重要的，它直接影响着图纸的可读性和工程质量。
因此，了解和掌握CAD机械制图线型标准是每个机械工程师和CAD绘图人员的基本功之一。
本文将详细介绍CAD机械制图线型标准的相关内容，希望对大家有所帮助。
一、线型的基本概念。
在CAD机械制图中，线型是用来表示物体边界、尺寸、注释和符号的基本图形元素。
常用的线型有实线、虚线、点线、中线等。
不同的线型在制图中有着不同的应用，掌握其特点和使用方法对于绘图工作至关重要。
二、CAD机械制图中常用的线型。
1. 实线，在CAD机械制图中，实线一般用来表示物体的轮廓、尺寸、注释等。
其线型清晰、醒目，是最常用的线型之一。
2. 虚线，虚线在CAD机械制图中常用来表示隐藏线、折叠线、切割线等。
虚线的使用可以使图纸更加清晰明了，便于工程师和技术人员进行阅读和理解。
3. 点线，点线通常用来表示无限延伸的物体边界。
在CAD机械制图中，点线的使用可以有效地减少图纸的混乱程度，使其更加整洁清晰。
4. 中线，中线一般用来表示对称轴线、旋转轴线等。
在CAD机械制图中，中线的使用可以帮助工程师更好地理解物体的结构和特点。
三、线型标准的重要性。
线型标准的制定和遵守对于CAD机械制图工作至关重要。
首先，线型标准的统一可以保证图纸的一致性和规范性，便于工程师和技术人员进行交流和理解。
其次，线型标准的遵守可以提高绘图效率，减少错误和纠正的次数，从而节约时间和成本。
最后，线型标准的规范使用可以提高图纸的美观度和可读性，为工程设计和制造提供更好的依据。
四、如何制定线型标准。
制定CAD机械制图线型标准需要考虑以下几个方面，首先，要结合实际工程需求，明确各种线型的使用范围和规定。
其次，要充分借鉴国际标准和行业标准，确保线型标准的合理性和先进性。
最后，要广泛征求工程师和技术人员的意见，形成科学合理的线型标准体系。
五、线型标准的应用。
机械工程系CAD图纸规范要求
机械工程系CAD图纸规范要求1. 引言CAD（Computer-ded Design）是指计算机辅助设计，在机械工程领域广泛应用。
为了确保CAD 图纸的准确性和一致性，机械工程系需要制定CAD图纸规范要求。
本文档旨在明确和规范机械工程系CAD图纸的制作和使用要求。
2. 图纸尺寸和图框2.1 图纸尺寸•图纸尺寸应符合国家标准或行业标准的规定。
•常用的图纸尺寸包括A0、A1、A2、A3和A4，应根据实际需要合理选择。
2.2 图框•图框是图纸的边框，通常包含标题栏、公司标志、图纸编号等信息。
图框应根据实际需要进行设计。
•图框的大小应与图纸尺寸相匹配。
•图框顶部应标注单位、纸张规格、图纸名称等信息。
•公司标志应清晰可见，便于识别。
3. 图线和文字3.1 图线•图线应使用合适的线宽和线型，以确保图纸的清晰度和可读性。
•不同部件的图线应使用不同的线宽进行标识，以便区分和识别。
•线型的选择应符合国家标准或行业标准的规定，如实线、虚线、点线等。
3.2 文字•文字应清晰易读，字体选择应统一。
•文字大小和字体应根据图纸的缩放比例进行调整，以确保文字的准确性和可读性。
•标题、标注和注释应使用英文或国际通用符号。
4. 标注和注释4.1 尺寸标注•尺寸标注应直观准确，标注的位置应合理。
•尺寸标注的文字大小应符合国家标准或行业标准的规定。
•尺寸标注的线型应与图线保持一致。
4.2 图纸编号•图纸编号应唯一标识每个图纸，便于管理和查找。
•图纸编号应清晰可见，位于图框的一个固定位置。
4.3 图例和符号•图例应明确说明图中使用的符号和颜色，并提供对应的解释说明。
•符号的尺寸和比例应与实际工程保持一致。
5. 图纸保存和传递5.1 图纸保存•图纸应按照一定的文件夹结构进行保存，便于管理和查找。
•图纸文件的命名应规范，包括项目编号、图纸类型、版本号等信息。
5.2 图纸传递•图纸传递应使用标准的文件格式，如DWG、DXF、PDF等。
•图纸传递前应进行检查，确保图纸的准确性和完整性。
机械制图规范
指导性文件昆山力盟機械工業股份有限公司质量/环境/职业健康安全管理体系文件CAD机械制图规范文件编号：LM/Z2-001-2015版本 A01控制编号: .控制状态: .制作： .审核： .批准： .2015年月日发布 2015年月日实施昆山力盟機械工業股份有限公司 发布文件标题制订部门制二制订日期版次A01页次1/141.目的2.适用范围 适用于昆山平成電子科技有限公司设计、开发、生产项目的全过程。
3.职责本规范为公司体系管理文件，属受控文件，一经批准执行必须遵照执行。
4.工作内容4.1 本公司CAD 设计图纸限用A3、A4幅面的图框，有零件图和装配图（爆炸图）之分。
4.2 图框按下列标准模板输入：4.2.1 A4零件图框，电子模板见图1。
4.2.2 A4纵向图框，电子模板见图2。
图1CAD机械制图规范文件编号LM/Z2-001-20152015/00/00 为规范技术人员设计制作的图纸、指导产品生产的全过程。
提高工作效率，缩短开发周期，特制定本规范。
文件标题制订部门制二制订日期版次A01页次1/14图2 4.2.3 A3零件图框，电子模板见图3。
CAD机械制图规范文件编号LM/Z2-001-20152015/00/00文件标题制订部门制二制订日期版次A01页次1/14图34.2.5 图中“绘图比例”栏按本规范4.5要求输入，图号栏根据所绘零部件图号输入。
4.3 标题栏、明细栏、附加栏4.3.1 执行标准：a GB 10609.1-89 技术制图 标题栏b GB 10609.2-89 技术制图 明细栏c SJ/T207.2-1997 设计文件管理制度 设计文件的标题栏、明细栏及其填写方法d SJ/T207.3-1997 设计文件管理制度 设计文件的格式4.3.2 零件图标题栏如下图。
（A4纵向图框为例）CAD机械制图规范文件编号LM/Z2-001-20152015/00/00更改签字文件标题制订部门制二制订日期版次A01页次1/144.3.3 装配图（爆炸图）明细栏同零件图（需附相应机构BOM ）。
机械cad图层设置标准
机械cad图层设置标准机械CAD图层设置标准。
在进行机械CAD设计时，图层设置是非常重要的一环。
合理的图层设置可以使设计更加清晰、规范，提高工作效率。
下面将介绍机械CAD图层设置的标准，希望对大家有所帮助。
首先，我们需要确定一些基本的图层设置原则。
图层的命名应该简洁明了，能够清晰地表达该图层所包含的内容。
比如，可以使用“轴线”、“尺寸标注”、“零件”等名称。
另外，图层的颜色、线型、线宽等属性也需要统一规范，以便于后续的绘图和打印。
其次，根据实际设计需求，我们可以设定一些特定的图层。
比如，对于尺寸标注，可以设置一个单独的图层，以便于控制尺寸标注的显示和隐藏。
对于不同零件的图层，也可以根据需要设置不同的颜色，以便于区分和识别。
另外，对于图层的管理也是非常重要的。
在进行复杂的设计时，可能会涉及到大量的图层，因此需要进行合理的管理和分类。
可以将相似功能的图层放在同一个图层组中，以便于管理和控制。
在进行图层设置时，还需要考虑到图纸的布局和打印。
一般来说，我们需要设定一些专门用于图纸布局的图层，比如边框、标题栏、图纸编号等。
这样可以使得图纸更加规范、美观。
最后，需要强调的是，在进行机械CAD图层设置时，需要充分考虑到设计的实际需求。
图层设置应该是灵活的，能够根据实际情况进行调整和修改。
在实际设计中，可能会遇到各种特殊情况，需要根据实际情况进行灵活处理。
总的来说，机械CAD图层设置是非常重要的一环，它直接影响到设计的质量和效率。
因此，我们需要充分重视图层设置，遵循一定的标准和原则，以便于提高工作效率，保证设计质量。
希望以上内容能够对大家有所帮助，谢谢阅读！。
机械工程CAD制图规则
机械工程CAD制图规则在机械工程领域，CAD（计算机辅助设计）制图是一项至关重要的工作。
准确、清晰、规范的 CAD 制图不仅能够有效地传达设计意图，还能提高生产效率，减少错误和误解。
为了确保 CAD 制图的质量和一致性，遵循一定的制图规则是必不可少的。
一、图纸幅面与格式首先，要根据实际需要选择合适的图纸幅面。
常见的图纸幅面有A0、A1、A2、A3、A4 等，其尺寸有着严格的标准规定。
在确定幅面后，还需注意图纸的格式，包括图框、标题栏等的布置。
图框应采用粗实线绘制，其周边尺寸应符合国家标准。
标题栏通常位于图纸的右下角，包含了图纸的名称、编号、比例、设计者等重要信息。
二、比例选择合适的比例对于清晰表达零件的形状和尺寸非常重要。
比例应根据零件的实际尺寸和图纸幅面来确定，确保图形在图纸上能够清晰显示且便于标注尺寸。
常用的比例有 1:1、1:2、1:5、1:10 等。
在同一张图纸中，各个视图应尽量采用相同的比例，若需要采用不同比例，则应在视图名称下方或旁边注明。
三、字体与字号在 CAD 制图中，字体的选择和使用也有明确规定。
一般应使用长仿宋体或宋体，字体的高度应根据图纸的幅面和内容的重要性来确定。
例如，标题栏中的字体高度通常比图形中的标注字体要大。
尺寸标注的数字一般采用阿拉伯数字，字体应整齐、清晰，避免潦草和模糊。
四、线条线条的类型和粗细在 CAD 制图中有着特定的含义。
粗实线用于表示可见轮廓线，细实线用于表示尺寸线、尺寸界线、剖面线等，虚线用于表示不可见轮廓线，点划线用于表示中心线、对称线等。
线条的粗细比例也应符合国家标准，以保证图形的清晰和易读性。
五、视图视图的选择和布置应能够完整、清晰地表达零件的结构和形状。
主视图应能够最清楚地反映零件的主要特征，其他视图则作为补充，以表达零件的各个方面。
在绘制视图时，应注意投影关系的准确性，避免出现视图表达不清或错误的情况。
六、尺寸标注尺寸标注是 CAD 制图中的关键部分，它直接关系到零件的加工和装配。
CAD机械制图标准
CAD机械制图标准上海工程机械厂企业标准CAD制图标准QJJ/GC010-20121 范围本标准规定了CAD制图的基本设置要求、图形符号绘制、CAC图基本画法、CAD 制图尺寸标准等内容。
本标准适用于本公司在计算机网络系统上绘制和打印的CAD图样(含设计图样、工装图样和工艺图样)，本标准未规定的内容应符合有关国家和行业标准的规定。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准中最新版本的可能性。
GB/T 1182 产品几何技术规范(GPS) 几何公差形状、方向、位置、和跳动公差标注GB/T 4457.2 技术制图图样画法指引线和基准线的基本规定GB/T 4458.5 机械制图尺寸公差与配合注法GB/T 10609.1 技术制图标题栏GB/T 10609.2 技术制图明细栏GB/T 14689 技术制图图纸幅面和格式GB/T 14690 技术制图比例GB/T 14691 技术制图字体GB/T 16675.1技术制图 简化表示法第1部分：图样画法GB/T 16675.2技术制图 简化表示法 第2部分:尺寸注法GB/T 16900图形符号表示规则 总则GB/T 16901图形符号表示规则 产品技术文件用图形符号 第1部分：基本规则 GB/T 16902.1图形符号表示规则 设备用图形符号 第1部分:图形符号的形成 GB/T 16903.1图形符号表示规则 标志用图形符号 第1部分：图形标志的形成 GB/T 17450技术制图 图线GB/T 18229 CAD 工程制图规则GB T 19096技术制图图样画法未定义形状边的术语和注法JB/T 5054.2产品图样及设计文件 图样的基本要求JB/T 5054.3产品图样及设计文件 格式3 CAD 制图的基本设置要求3.1图纸幅面与格式绘制CAD 图时，其图纸幅面和格式按照GB/T14689的有关规定。
CAD机械制图规范
CAD机械制图规范XXX企业标准Q/LF 1001-2012CAD机械制图标准XXX前言本标准是根据我国计算机辅助设计与制图发展的需要,为最大限度地实现各工作站CAD图形文件的共享,规范技术人员设计制作的图纸、指导产品生产的全过程。
提高工作效率,缩短开发周期,结合图样的实际效果编制而成的。
本标准为公司体系管理文件,属受控文件,一经批准执行必须遵照执行。
本标准由总师办提出。
本标准主要起草人:酒树啟CAD机械制图标准1主题内容与适用范围本标准规定了CAD机械制图的字体、比例、图线、标题栏等内容,本标准适用于我厂在CAD网络系统上绘制和打印的机械图样,本标准未规定的内容应符合有关国家标准和部标准的规定。
2标准性援用文件GB/T 1182-1996外形和位置公差公例、定义、符号和图样透露表现法GB/T .1-1989技术制图标题栏GB/T .2-1989技术制图明细栏GB/T .4-1992机械制图用计算机信息交换常用长仿宋矢量字体、代(符号GB/T .5-1992机械制图用计算机信息交换常用长仿宋矢量字体、代(符号数据集单线单体字模集及数据集GB/T -1993技术制图图纸幅面和格式GB/T -1993技术制图比例GB/T -1993技术制图字体GB/T-2000 CAD工程制图规则JB/T 9165.4-1998专用工艺装备设计图样及设计文件格式3请求3.1图幅和图框图幅和图框应符合GB/T-2000(GB/T-93的规定。
3.1.1图幅3.1.1.1图幅的尺寸基本图幅(见表1应优先选用,需要时,也答应选用加长图幅,加长图幅应优先选用表2,加长图幅的尺寸是由基本图幅的短边成整数倍的增加后得出。
但由于A0×2(1189×1682.A0×3(1189×2523已跨越晒图机的规格,即宽边已跨越1051mm。
所以不应使用。
表1单位:毫米表2单位:毫米3.1.1.2图幅的分区a.用细实线在图纸周边内画出分区。
cad 制图 国家标准
cad 制图国家标准CAD制图国家标准。
CAD（计算机辅助设计）制图是现代工程设计中不可或缺的一部分，它在工程设计、建筑设计、机械制造等领域发挥着重要作用。
而国家标准则是保障CAD制图质量和统一规范的重要依据。
本文将就CAD制图国家标准进行详细介绍。
首先，CAD制图国家标准主要包括GB/T、GB、JB等标准。
GB/T是国家标准的推荐性标准，GB是国家标准的强制性标准，而JB是机械行业标准。
这些标准对CAD制图的内容、格式、符号、尺寸等方面进行了详细规定，旨在提高CAD制图的质量和统一标准。
其次，CAD制图国家标准在内容上主要包括图形符号、尺寸标注、图框、图样折叠、图样放大缩小尺寸、图样线型、文字、尺寸、视图、剖视图、轴测图等方面的规定。
这些规定旨在确保CAD制图的准确性、清晰度和一致性，使得不同工程设计人员之间能够准确理解和交流CAD制图信息。
此外，CAD制图国家标准还对CAD制图的质量要求进行了详细规定。
比如，对CAD制图的精度、完整性、一致性、标准化等方面提出了具体要求，以确保CAD制图的质量达到国家标准要求。
此外，CAD制图国家标准还对CAD制图软件的应用提出了一些要求。
比如，对CAD制图软件的版本、文件格式、打印输出、图层管理、文字样式、尺寸标注、图形符号等方面进行了规定，以确保CAD制图软件的应用符合国家标准要求。
最后，CAD制图国家标准的实施对于工程设计、建筑设计、机械制造等行业具有重要意义。
它不仅可以提高CAD制图的质量和效率，还可以促进不同行业之间的交流与合作，推动我国工程技术水平的提高。
综上所述，CAD制图国家标准是CAD制图质量和统一规范的重要依据，它对CAD制图的内容、格式、质量、软件应用等方面进行了详细规定，对于提高CAD 制图质量和促进工程技术水平的提高具有重要意义。
希望工程设计、建筑设计、机械制造等行业能够严格遵守CAD制图国家标准，不断提升CAD制图水平，推动行业发展。
CAD机械制图规范
CAD机械制图规范1. 介绍CAD（计算机辅助设计）是一种通过计算机软件进行机械设计和绘图的技术。
在CAD机械制图过程中，制图规范非常重要，它确保制图的一致性、准确性和可读性。
本文档将介绍CAD机械制图的规范，包括图纸布局、图形标注、尺寸标注、公差标注等方面。
2. 图纸布局图纸布局是指图纸上各部分元素的相对位置和比例。
合理的图纸布局有助于提高图纸的可读性和美观性。
以下是一些常用的图纸布局规范：•标题栏：标题栏位于图纸的顶部，包括图纸名称、图号、版次、日期等信息。
•标题框：标题框位于图纸的右下角，包含公司名称、地址、联系方式等信息。
•图框：图框是一条围绕图纸内容的边框，用于突出图纸的主体内容。
•视图布局：视图布局要合理，避免视图之间的重叠和混乱。
一般来说，主视图放在图纸的左上角，副视图放在右侧或下方。
•比例尺：图纸上应标明比例尺，以便读者了解图纸上所表示的实际尺寸。
•图纸边距：图纸边距要足够宽，以便留出空白区域供标注、批注和修订。
•实际尺寸：图纸上的实际尺寸应与实物尺寸相对应，并标明单位。
图形标注是指在图纸上标出各个零件、组装关系、切割线等的图形表示方法。
图形标注的规范化可以提高图纸的可读性和可理解性。
以下是一些常用的图形标注规范：•线型标注：不同线型可以表示不同的信息，如实线表示实物边界，虚线表示隐藏边界，点线表示中心线等。
•箭头标注：箭头用于标明方向，如标注尺寸时，箭头应指向尺寸的位置。
•字体标注：字体应清晰易读，一般可使用Arial、Times New Roman等无衬线和衬线字体。
•字体大小：字体大小应适中，一般不小于3mm，以确保可读性。
•颜色标注：不同颜色可以表示不同的信息，如红色表示切割线，蓝色表示孔位等。
尺寸标注是指在图纸上标注各个零件的尺寸。
尺寸标注的规范化可以确保零件的尺寸准确可读。
以下是一些常用的尺寸标注规范：•尺寸线：尺寸线应与尺寸之间没有交叉，一般采用水平、垂直或倾斜的线段。
CAD机械零件装配工程图设计 尺寸控制与装配关系的规范应用
CAD机械零件装配工程图设计：尺寸控制与装配关系的规范应用CAD（Computer Aided Design）是计算机辅助设计的缩写，它是一种应用计算机技术进行设计和绘图的工具。
在机械工程领域，CAD软件被广泛应用于机械零件的设计与装配工程图的制作。
本篇文章将重点介绍尺寸控制与装配关系的规范应用，帮助读者更好地掌握CAD软件的使用技巧。
尺寸控制是CAD设计中至关重要的一环，它决定了机械零件的准确性和可制造性。
在CAD软件中，我们可以使用各种工具和功能来控制尺寸。
例如，我们可以使用标注工具在工程图上添加尺寸标记。
在添加尺寸标记时，我们需要注意以下几个方面：首先，尺寸标记的位置应该明确清晰，避免与其他标记或文字重叠。
建议将尺寸标记放置在与零件几何特征有关的位置，这样可以更直观地表示其尺寸关系。
其次，尺寸标记应该选择合适的大小和字体。
过小的尺寸标记会导致不易辨认，过大的尺寸标记则会占用过多的空间。
我们可以根据实际情况选择合适的字体大小和样式，以确保尺寸标记的清晰可读。
此外，尺寸标记的放置应符合一定的规范。
例如，在直线特征上添加尺寸标记时，我们应该将标记放置在两端，以表示两个特征的距离。
在圆弧特征上添加尺寸标记时，则放置在圆心处，以表示半径或直径。
这样的规范放置可以使工程图更加规整，减少歧义。
除了尺寸控制，装配关系也是CAD设计中非常重要的一部分。
装配关系用于定义不同零件之间的关系和相对位置。
在CAD软件中，我们可以使用各种装配工具来创建和编辑装配关系。
下面是一些常用的装配关系及其应用：首先，平行关系用于定义两个零件之间的平行关系。
我们可以选择一条边或参考线，并将其与另一个零件的相应边或参考线对齐，从而创建平行关系。
其次，垂直关系用于定义两个零件之间的垂直关系。
我们可以选择一条边或参考线，并将其与另一个零件的相应边或参考线垂直对齐，从而创建垂直关系。
此外，配合关系用于定义两个零件之间的配合尺寸和配合公差。
国家标准《机械制图》OK
比例 字体 图线 尺寸 注法
上 节
国家标准 《机械制图》 的部分规定
1.1
图线画法
虚线和点划线的格式
图纸幅面 与格式
1.2 1.3 1.4 1.5
比例 字体 图线 尺寸 注法
虚线、点划线等相交处画法
上 节
圆的中心线画法
国家标准 《机械制图》 的部分规定
1.1
1.5 尺寸标注的基本方法
上 节
国家标准 《机械制图》 的部分规定
1.1
1.4 图线 (GB4457.4-84)
图线型式及应用
图纸幅面 与格式
1.2 1.3 1.4 1.5
比例 字体
b
b/3 b/3
图线 尺寸 注法
b/3 b/3 b/3
b
上 节 b/3
国家标准 《机械制图》 的部分规定
1.1
图线在图形上的应用
图纸幅面 与格式
图纸幅面 与格式
1.2 1.3 1.4 1.5
比例 字体 图线 尺寸 注法
尺寸界线一 般应与尺寸线 垂直，必要时 允许倾斜。
上 节
国家标准 《机械制图》 的部分规定
1.1
尺寸线终端
箭头与斜线
图纸幅面 与格式
1.2 1.3 1.4 1.5
比例 字体 图线 尺寸 注法 箭头
箭头的画法
一般只采用一种终端形式，不得混用； 当采用箭头时，若位置不够， 允许用圆点或斜线代表箭头。
专 用 软 件
绘图工具及 仪器的使用
两种基本CAD绘图及设计软件包
2.1
AutoCAD是美国AUTODESK公司推出的既能在微型计算机上又能在工 作站上运行的通用计算机绘图和设计软件包。具有易于掌握、使用方便、 体系结构开放等特点。该软件自问世以来已有十几年的时间，现在已发 展到AutoCAD2008版本，是当今工程界的CAD主流软件之一。 AutoCAD不仅具有直观的用户界面、完整的二维绘图、编辑功能与日益 强大的三维造型功能，而且具有支持网络和Internet、外部参照等功能。 可进行计算机辅助几何分析与基本的工程分析。 SolidWorks 是第一个可以在Windows 系统中 使用的三维机械设计软件。 该软件将各个专业领域的产品连接在一起， 因此具备有全面的实体建模功能，可快速生成完 整的工程图纸，还可进行模具制造用计算机辅助 工程分析。在用户界面、特征和零件设计、装配 设计、工程图与网络协同工具等方面的功能更为 方便实用。特别是它的基于特征的实体建模功能， 使得其二维设计向三维设计环境变得更加容易及 易于操作。
CAD绘图中的尺寸标注规范
CAD绘图中的尺寸标注规范CAD软件是一种广泛应用于机械设计和制造领域的计算机辅助设计软件。
在使用CAD软件进行绘图时，尺寸标注是非常重要的一环。
尺寸标注不仅能够准确描述图形的尺寸大小，还可以帮助读者理解设计意图和制造要求。
本文将介绍CAD绘图中的尺寸标注规范，以帮助设计师正确地标注尺寸。
1. 尺寸标注的位置尺寸标注应清晰、直观地显示在绘图上，并正确地指示出尺寸所描述的特征。
一般来说，尺寸标注应该在绘图上与要标注的特征相邻且外向，避免与其他标注重叠或混淆。
标注的文字应以横向、竖向或倾斜方式显示，以方便阅读。
2. 尺寸标注的线型尺寸标注线一般采用细实线，标注线与标注文字之间应有适当的间距，以提高可读性。
标注线应清晰、直线、不杂乱，并与标注文字的位置相对应。
3. 尺寸标注的字体和大小尺寸标注文字应选用清晰、易读的字体，如宋体或黑体，并按照文字的大小适当选择字体的粗细。
一般情况下，标注文字的高度与绘图比例尺相对应，以确保文字的可读性。
对于小型零件或图纸，可以适当增加标注文字的大小以提高可读性。
4. 尺寸标注的形式尺寸标注应根据要标注的特征形式，选择适合的标注方式。
常见的尺寸标注形式包括直线尺寸标注、链式尺寸标注、基线尺寸标注和等距尺寸标注等。
选择合适的标注形式可以使绘图更加直观、准确地表达设计意图。
5. 尺寸标注的精度尺寸标注应根据设计和制造的要求确定精度。
一般来说，对于长度尺寸的标注，精确到毫米或更小的单位；对于角度尺寸的标注，精确到一位小数点后几位。
避免在标注中出现无效数字或舍入误差，以确保标注尺寸的准确性。
6. 尺寸标注的规则在进行尺寸标注时，需要遵循一些规则以确保标注的一致性和可读性：- 尺寸标注应包括必要的线性和角度尺寸，但不需要重复标注可以通过其他已标注尺寸推导出的尺寸。
- 尺寸标注应按照从左至右、从下至上的顺序排列，以便读者逐个阅读并理解标注的意义。
- 避免将尺寸标注放置在图形内部或与图形重叠，以免干扰图形的显示和理解。
机械工程系CAD图纸规范要求
机械工程系毕业设计图纸CAD规范根据我系有关毕业设计旳规定，为统一毕业设计CAD图纸格式，规范毕业设计图纸图面，以便CAD文献旳打印输出，特制定本规范规定。
一、图层设置用LAYER命令按设定图层，赋予图层颜色、线型、线宽和其他需要设定旳参数。
表1 图层设置阐明：a. 0层一般不容许放任何东西，是做块用旳；b 不要在“定义点”（DEFPOINTS）层上画图，由于该层默认不打印；c 每个CAD文献中对层旳定义应当一致，否则出图时多张图纸拼接到一种文献里会有干扰；d 打印出图时线宽旳实现一般有两种措施：按颜色、按线宽。
若图层中线宽旳设置为“默认”（如表1）则打印时按照图形对象旳颜色设置不一样线宽出图；若图层中设置了详细旳线宽则可按线宽出图。
习惯在图层上设置线宽旳可按照下述措施设置：在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。
在一般状况下，粗线旳宽度采用0.5或0.7 mm，对应旳细线宽度采用0.25或0.35 mm。
机械工程旳CAD制图所使用旳字体，应按GB/T13362.4~13362.5中旳规定：字体旳号数（即字体高度h），其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm；中文旳高度h不应不大于3.5mm，其字宽一般约为0.7h；数字、字母一般应以斜体输出，中文在输出时一般采用正体。
字体高度与图纸幅面之间旳选用关系参见表2，以防止出现打印后图面字体过大或者过小旳状况。
表2 字高与图幅旳关系表3 文字样式旳设置阐明：a 每个CAD文献中对文字样式旳定义和使用应当一致，否则多张图纸拼接到一种文献里出图时会有干扰；b 以A0图纸为例，尺寸文字和表格文字高度为5，有关文字如：标题栏中图名高度为10，“技术规定”和标题栏中单位名称高度为7；c 文字样式中旳字体文献应选用矢量字体（见表3），防止使用“仿宋_GB2312”这样旳填充字体。
建立一种名为“机械1”旳标注样式，详细设置如表4。
cad机械制图标准
cad机械制图标准CAD机械制图标准。
CAD（Computer Aided Design，计算机辅助设计）是一种利用计算机技术进行产品设计和制图的方法，它可以大大提高设计效率和精度。
在机械制图领域，CAD技术被广泛应用，而制图标准则是保证制图质量和统一规范的重要保障。
本文将就CAD机械制图标准进行探讨，以期对相关人员有所帮助。
首先，CAD机械制图的标准包括了图纸的格式、图幅、图样比例、字体规范、线条规范等内容。
在进行CAD机械制图时，应当严格按照国家标准或行业标准来执行，确保图纸的统一规范。
图纸的格式一般包括A0、A1、A2、A3、A4等不同规格，根据具体的制图需求来选择合适的格式。
图幅则是指图纸的大小范围，要根据实际需要来确定，避免图纸尺寸过大或过小影响制图效果。
图样比例是指图纸上的图形与实际尺寸之间的比例关系，常见的比例有1:1、1:2、1:5等，选择合适的比例可以更好地展现图纸内容。
字体规范和线条规范则是保证图纸文字和图形的清晰度和统一性，要求字体工整、线条精细，以便于阅读和理解。
其次，CAD机械制图标准还包括了图形的符号规范、尺寸标注规范、注释规范等内容。
图形的符号规范是指在CAD制图中使用的各种符号的规范，如直线、圆弧、箭头、尺寸标注等，要求符号清晰、规范，便于理解和识别。
尺寸标注规范是指在图纸上对零件尺寸进行标注时应该遵循的规范，包括尺寸的位置、字体、箭头方向等，确保尺寸标注的准确性和清晰度。
注释规范则是对图纸上的各种注释文字的规范，要求注释清晰、简洁、准确，便于理解和使用。
最后，CAD机械制图标准还包括了图纸的审查和归档规范。
在CAD制图完成后，需要进行图纸的审查，确保图纸符合相关标准和规范，避免出现错误和问题。
审查包括对图纸内容、格式、尺寸、标注等方面的检查，确保图纸的质量和准确性。
审查完成后，需要对图纸进行归档，建立起完善的档案管理制度，确保图纸的安全性和便捷性，便于日后的查阅和使用。
2024年CAD制图标准与规范课件
案例二
制药工艺流程图绘制。涉及工艺流程的分 析与优化、设备布局与管道设计等方面的 内容。
2024/2/28
案例三
食品加工工艺流程图绘制。涵盖食品加工 设备的图形表示、工艺流程的简化与优化
等内容的介绍。
30
谢谢
2024/2/28
THANKS
31
其他软件
如CATIA、Pro/Engineer等 ，也在特定领域有着广泛的 应用。
2024/2/28
6
2024/2/28
02
CAD制图标准
CHAPTER
7
国家标准《CAD工程制图规则》
比例
规定了图纸比例，包括原值比 例、放大比例和缩小比例。
图线
规定了图线的种类、线型、线 宽及其一般应用。
图纸幅面及格式
标注比例与实际不符
应确保标注比例与绘图比例一致，避免因比例错误导 致误解或误导。
2024/2/28
23
文字标注问题
文字样式不统一
应采用统一的文字样式和字体，确保文字标注 的一致性和可读性。
文字大小不合适
应根据图形大小和比例，选择合适的文字大小 ，确保文字清晰易读。
2024/2/28
文字位置不合理
应将文字标注放置在合适的位置，避免遮挡图形元素或影响整体美观。
2024/2/28
13
图线及颜色
图线
图线的宽度应根据图形的大小和复杂程 度，在下列数值中选择：0.18mm、 0.25mm、0.35mm、0.5mm、0.7mm 、1mm、1.4mm、2mm。在CAD制图 中，通常采用两种线宽，即粗线和细线 。粗线的宽度一般取细线的两倍。
VS
颜色
机械cad图层标准
机械cad图层标准机械CAD图层标准。
机械CAD图层标准是指在进行机械CAD设计时，规定各种图层的名称、颜色、线型等属性的一套标准。
遵循机械CAD图层标准有利于提高设计效率，保证图纸的统一和规范，方便后续的修改和管理。
下面将介绍机械CAD图层标准的具体内容。
首先，机械CAD图层标准应包括以下几个方面的内容：1. 图层命名规范，图层的命名应简洁明了，能够清晰表达该图层所代表的内容。
一般可以采用英文单词或缩写，避免使用中文或过长的命名，以免造成混淆。
2. 图层颜色规范，不同类型的图层应使用不同的颜色，以便在绘图时能够清晰区分。
例如，可以规定红色代表切割，绿色代表过渡，蓝色代表辅助线等。
3. 图层线型规范，根据不同的需要，可以规定不同的线型，如实线、虚线、点线等，以便在绘图时能够清晰表达不同的要素。
其次，机械CAD图层标准的制定应遵循以下原则：1. 统一性原则，图层标准应在整个设计团队范围内统一执行，确保所有人在使用CAD软件进行设计时都能遵循同一标准，避免出现混乱和错误。
2. 实用性原则，图层标准应具有一定的实用性，能够满足设计的需要，提高设计效率，减少不必要的麻烦。
3. 可操作性原则，图层标准应具有一定的可操作性，能够被设计人员轻松理解和使用，不应过于复杂或繁琐。
最后，机械CAD图层标准的执行应注意以下几点：1. 培训人员，在制定图层标准后，应对设计团队进行培训，让他们了解并熟练掌握图层标准的内容和操作方法。
2. 监督执行，应建立一套监督机制，对设计人员的图层使用情况进行监督和检查，确保他们能够严格执行图层标准。
3. 反馈改进，在实际执行过程中，应不断收集设计人员的反馈意见，对图层标准进行改进和完善，使其更加符合实际需求。
综上所述，机械CAD图层标准是机械CAD设计中非常重要的一环，它的制定和执行对于保证设计质量和效率具有重要意义。
只有严格执行图层标准，才能够确保设计图纸的规范统一，提高设计效率，减少错误和纠错成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械工程系毕业设计图纸CAD规范
根据我系有关毕业设计的要求，为统一毕业设计CAD图纸格式，规范毕业设计图纸图面，方便CAD文件的打印输出，特制定本规范要求。
一、图层设置
用LAYER命令按设定图层，赋予图层颜色、线型、线宽和其他需要设定的参数。
表1 图层设置
说明：
a. 0层一般不允许放任何东西，是做块用的；
b 不要在“定义点”（DEFPOINTS）层上画图，因为该层默认不打印；
c 每个CAD文件中对层的定义应该一致，否则出图时多张图纸拼接到一个文件里会有干扰；
d 打印出图时线宽的实现一般有两种方法：按颜色、按线宽。
若图层中线宽的设置为“默认”（如表1）则打印时按照图形对象的颜色设置不同线宽出图；若图层中设置了具体的线宽则可按线宽出图。
习惯在图层上设置线宽的可按照下述方法设置：
在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。
在通常情况下，粗线的宽度采用0.5或0.7 mm，对应的细线宽度采用0.25或0.35 mm。
机械工程的CAD制图所使用的字体，应按GB/T13362.4~13362.5中的要求：字体的号数（即字体高度h），其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm；汉字的高度h不应小于3.5mm，其字宽一般约为0.7h；数字、字母一般应以斜体输出，汉字在输出时一般采用正体。
字体高度与图纸幅面之间的选用关系参见表2，以避免出现打印后图面字体过大或者过小的情况。
表2 字高与图幅的关系
表3 文字样式的设置
说明：
a 每个CAD文件中对文字样式的定义和使用应该一致，否则多张图纸拼接到一个文件里出图时会有干扰；
b 以A0图纸为例，尺寸文字和表格文字高度为5，相关文字如：标题栏中图名高度为10，“技术要求”和标题栏中单位名称高度为7；
c 文字样式中的字体文件应选用矢量字体（见表3），避免使用“仿宋_GB2312”这样的填充字体。
建立一个名为“机械1”的标注样式，具体设置如表4。
表4 标注样式的设置
说明：
a 以“机械1”为基础样式建立“角度”子样式，设置内容为：“文字对齐”—“水平”，以保证标注角度时，角度数字是水平的；
b “机械1”标注样式适用于A2、A3、A4图幅，参照表4另建立“机械2”标注样式（适用于A0、A1图幅），将其中“箭头大小”改为3.5，“文字高度”改为5即可；
c 标注样式中的“使用全局比例”，默认为1，适合于标注图纸比例为1：1的情况，若图纸比例不为1：1，设置方法参考后面的说明。
四、图框的绘制和CAD作图顺序
1 图纸幅面和格式
图纸幅面指的是图纸宽度与长度组成的图面。
绘图时应优先采用表5所规定的基本幅面。
必要时也允许加长幅面。
表5 图纸幅面及图框格式尺寸
每张图纸上都必须画出标题栏，装配图有明细表。
标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。
参考标题栏和明细表表头如下：
图1 标题栏
图2 明细表
2CAD作图顺序和图纸比例
CAD作图顺序一般为：准备绘图环境、绘制投影视图、套入图框、标注尺寸、注写文字、填充剖面线、检查，出图。
机械图纸常用比例见表6.
表6 常用比例
说明：
a CAD作图时机件和装配体的投影视图一定按照1：1的比例绘制，若图纸比例不为1：1，则在CAD中调整图框的大小。
例如某零件图决定用A4图幅1：2的图纸比例，则在CAD中插入放大了2倍的A4图框；反之若是2：1的图纸比例，则在CAD中插入缩小0.5倍的A4图框。
这样在输出的时候打印
成标准A4（297X210）的大小，即实现了对图形的缩小或是放大。
b 在上述过程中还牵连到相应的尺寸标注样式，文字高度等。
例如A4图幅1：2的图纸比例，CAD中插入放大了2倍的A4图框后进行尺寸标注时，标注样式的“使用全局比例”一项也应设为2，文字命令写文字时，高度也应乘以2，这一切都缘于打印过程中所有对象会缩小0.5倍。
反之亦然。
五、图纸打印和其他问题的说明
1 一般情况下，只要CAD图纸符合上述规范，打印时会很顺利，为了提高出图速度和质量，减少差错，建议事先将多个CAD图形文件拼接到一个文件里面。
一般A0滚筒绘图仪整卷图纸宽910mm，两个夹纸器间的距离为860mm，A0宽为841mm，所以出图时须将多张图纸拼接成宽度为841的长方形（长度方向不变），图框之间留5mm的间隙即可。
2 为了提高绘图效率，可根据本规范要求定制用户样板文件，这样在以后开始新文件时，通过使用这个样板就可以省去大量的重复设置和绘图操作。
有关样板图可到中下载。
3 AutoCAD图形在保存的时应存成2004及以下版本，以方便CAD文件交流、打印。
4 推荐在AutoCAD上安装使用天河CAD软件，以进一步提高作图效率。
