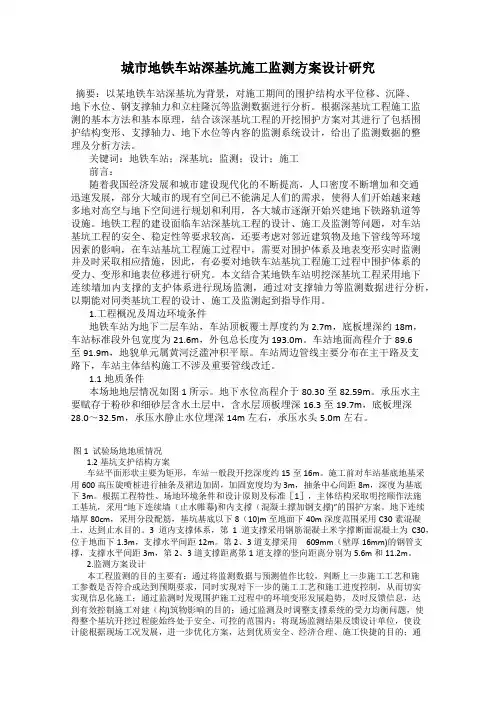

城市地铁车站深基坑施工监测方案设计研究
城市地铁车站深基坑施工监测方案设计研究摘要：以某地铁车站深基坑为背景，对施工期间的围护结构水平位移、沉降、地下水位、钢支撑轴力和立柱隆沉等监测数据进行分析。
根据深基坑工程施工监测的基本方法和基本原理，结合该深基坑工程的开挖围护方案对其进行了包括围护结构变形、支撑轴力、地下水位等内容的监测系统设计，给出了监测数据的整理及分析方法。
关键词：地铁车站；深基坑；监测；设计；施工前言：随着我国经济发展和城市建设现代化的不断提高，人口密度不断增加和交通迅速发展，部分大城市的现有空间已不能满足人们的需求，使得人们开始越来越多地对高空与地下空间进行规划和利用，各大城市逐渐开始兴建地下铁路轨道等设施。
地铁工程的建设面临车站深基坑工程的设计、施工及监测等问题，对车站基坑工程的安全、稳定性等要求较高，还要考虑对邻近建筑物及地下管线等环境因素的影响，在车站基坑工程施工过程中，需要对围护体系及地表变形实时监测并及时采取相应措施，因此，有必要对地铁车站基坑工程施工过程中围护体系的受力、变形和地表位移进行研究。
本文结合某地铁车站明挖深基坑工程采用地下连续墙加内支撑的支护体系进行现场监测，通过对支撑轴力等监测数据进行分析，以期能对同类基坑工程的设计、施工及监测起到指导作用。
1.工程概况及周边环境条件地铁车站为地下二层车站，车站顶板覆土厚度约为2.7m，底板埋深约18m，车站标准段外包宽度为21.6m，外包总长度为193.0m。
车站地面高程介于89.6至91.9m，地貌单元属黄河泛滥冲积平原。
车站周边管线主要分布在主干路及支路下，车站主体结构施工不涉及重要管线改迁。
1.1地质条件本场地地层情况如图1所示。
地下水位高程介于80.30至82.59m。
承压水主要赋存于粉砂和细砂层含水土层中，含水层顶板埋深16.3至19.7m，底板埋深28.0～32.5m，承压水静止水位埋深14m左右，承压水头5.0m左右。
图1 试验场地地质情况1.2基坑支护结构方案车站平面形状主要为矩形，车站一般段开挖深度约15至16m。
地铁监测技术方案
天津天河城购物中心项目 地铁3号线(和平路站) 地铁保护区监测技术方案编 写：审 核：审 定：天津市勘察院2014年1月目 录1.概况 .............................................................................1.1工程概况 .....................................................................1.2工程地质、水文地质条件概况 ...................................................1.2.1 工程地质 .................................................................1.2.2 地基承载力特征值 .........................................................1.2.3 水文地质 .................................................................1.3和平路站概况 .................................................................1.4基坑支护方案 .................................................................2.监测方案编写依据 .................................................................3.监测目的、范围及相关监测项目报警值 ...............................................3.1监测目的 .....................................................................3.2监测范围 .....................................................................3.3监测项目 .....................................................................3.4控制值及报警值 ...............................................................4.工期计划 .........................................................................5.拟投入人员情况 ...................................................................6.拟投入的仪器设备清单 .............................................................7.安全质量保证措施 .................................................................8.应急预案 .........................................................................8.1预案编制目的 .................................................................8.2突发事件、紧急情况及风险源分析 ...............................................8.3监测预报警及消警 .............................................................9.信息反馈 .........................................................................10.监测项目实施方案 ................................................................10.1监测重点 ....................................................................10.2监测断面布置 ................................................................10.3 监测方法 ....................................................................10.4监测系统的构成 ..............................................................11.信息化监测 ......................................................................11.1监测信息化 ..................................................................11.2 监测数据管理 ................................................................11.3提交监测成果 ................................................................附图： .............................................................................1.概况1.1工程概况天津天河城购物中心坐落于天津市和平区和平路步行街东端，东至赤峰道，西至哈尔滨道，南至和平路，北至大沽北路，基坑总平面图如图1-1所示。
地铁工程基坑沉降监测方案
地铁工程基坑沉降监测方案本工程主要监测对象主要为车站、地下管线，居民楼、周边构、建筑物。
在深基坑施工过程中，为满足支护结构及被支护士体的稳定性，只有对基坑支护结构、基坑周围的土体和相邻的建筑物进行综合、系统的监测，才能对工程情况有全面的了解根据观测数据，及时调整开挖速度和支护措施，确保工程的顺利进行。
通过施工监测，用以验证支护结构设计，指导基坑开挖和支护结构的施工, 保证基坑支护结构和相邻建筑物的安全，总结工程经验，为完善设计分析提供依据。
为此施工监测中应对基坑周围自然环境、地下水位、边坡土体顶部位移、围护结构的位移、基坑周围地表沉降与裂缝、周围建筑物的沉降、基坑周围主要设施（包括市政管线）进行观测。
施工监测工作必须有计划进行。
要求监测数据可靠，观测及时，应有完整的观测记录和观测报告。
监测手段应以仪器观测为主，仪器观测和目测调查相结合。
基坑监测项目及频率见表。
基坑监测项目1、监测的原则⑴车站施工以设计及规范要求的范围内建筑物、地下管线和基坑本身作为监测及保护的对象。
⑵道路下的各种管线，特别对上水管、煤气等管线进行重点监测。
在管线搬迁时布设直接监测点。
⑶设置的监测内容及监测点必须满足本工程设计要求和符合有关规范，并能全面反映匚程施工过程中周围环境及基坑围护体系的变化情况。
⑷工程实施前，制定监测方案，报监理工程师审查批准并实施。
监测过程中，采用的监测方法、监测仪器及监测频率应符合设计和规范要求，能及时、准确地提供数据，满足信息化施工的要求。
⑸监测数据的整理和提交应能满足现场施工及招标文件规定的数据上传的要求。
2、测点布置本标段车站测点布置按招标文件图纸要求进行布置。
各监测点的布置随工程的施工步序而开展，基本按如下顺序进行：(1)基坑开挖前布设地表沉降点及各种管线监测点。
(2)围护结构施工时。
，同步安装围护桩内的测斜管。
(3)基坑降水前，埋设水位监测管。
(4)桩顶的冠梁浇捣时，同步埋设桩顶的位移观测点，并做好测斜管的保护工作，进行初始值的测取工作。
地铁基坑监测方案方案设计
`湖南有色金属职业技术学院2015 届毕业设计（论文/设计）题目：地铁基坑监测方案设计系（部）：建工管理系专业班级：测量1302班姓名：康厚勤指导老师：徐龙辉年月日目录第一章工程概况 (3)1.1、工程概述 (3)1.2 工程水文情况 (3)1.3地面环境及周边建（构）筑物情况 (3)1.5周边管线 (4)第二章监测目的及原则 (5)2.1监测目的 (5)2.2监测原则 (5)第三章监测内容 (6)第四章监测方法 (10)4.1基坑工作状态观察 (10)4.2地面及立柱沉降监测 (10)4.4地下管线监测 (12)4.5墙顶水平及竖向位移监测 (14)4.6连续墙变形监测 (17)4.7砼/钢支撑轴力监测 (19)4.8地下水位监测 (20)第五章资料整理和分析反馈信息 (21)5.1监测资料的处理 (21)5.2反馈信息的分析 (23)第六章监测组织机构和质量保证措施 (24)6.1监测组织机构 (24)6.1.2仪器设备 (25)6.2监测质量保证措施 (25)第七章紧急预案 (27)7.1对监测点的保护措施及巡护 (27)7.2 监测应急领导小组 (27)7.3监测应急领导小组职责 (28)7.4应急响应机制 (28)参考文献 (31)致谢 (32)附录一：成果表............................................. 错误！未定义书签。
第一章工程概况1.1、工程概述车站主体设计起点分界里程为CK16+440.100，终点分界里程为YCK16+607.700，结构全长167.6m。
车站为地下三层岛式钢筋混凝土整体框架结构，标准段宽30.3m，开挖深度25.34m,采用明挖施工,顶板覆土为2.478m。
车站附属结构包括4个出入口、1个换乘通道以及1个冷却塔。
车站主体基坑采用围护墙（桩）+内支撑的支护形式，在车站南侧局部设置预应力锚索；其中主基坑围护结构为1000mm（负三层)和800mm（负一层、负二层）厚连续墙；基坑围护结构采用1000厚地下连续墙（近陈家祠堂侧）和直径1000mm钻孔灌注桩（远离陈家祠堂侧）；基坑支护共设置四道支撑和五道锚索（车站南端基坑西侧）；第一、二、三道支撑分别采用800X800、800X1000、1000X1200混凝土支撑，第四道砼支撑截面尺寸为800X1000，第四道钢支撑采用600,t=16钢支撑，锚索采用6X7φ15.2预应力锚索，水平间距1500mm，打设角度20°；车站基坑西侧C、D编号连续墙负二层及以下部分为实墙，负一层以上部分为空墙；车站基坑东侧钻孔灌注桩在负三层及以下部分为实桩，桩间做挂φ8@150X150钢筋网喷射混凝土处理，喷射混凝土强度C20，负三层以上部分为空桩；空墙（桩）进行灌砂填实处理；基坑中部设置组合式型钢中立柱，中立柱基础采用∅1200mm的钻孔灌注桩；在车站底板柱下设置∅1600mm扩底人工挖孔抗拔桩。
地铁基坑监测方案
地铁基坑监测方案1. 引言地铁基坑是地铁建设中不可或缺的一部分，常常涉及到大规模的土方工程和地下水问题。
基坑的监测工作十分重要，可以确保施工过程的安全性和施工质量。
本文将介绍地铁基坑监测的方法和方案。
2. 基坑监测目标基坑监测的目标主要包括以下几个方面：1.土方工程的变形与沉降监测：监测土方工程的沉降和变形情况，以及是否符合设计要求。
2.地下水位监测：监测基坑周边地下水位的变化情况，以及是否对施工造成影响。
3.基坑边界的变形监测：监测基坑周边地面和建筑物的变形情况，以及是否对周边环境造成影响。
4.支护结构监测：监测基坑支护结构的变形情况，以及是否失稳。
3. 基坑监测方法为了实现基坑监测的目标，我们可以采用以下监测方法：3.1 土方工程的变形与沉降监测•采用全站仪对基坑周边地面进行定点测量，监测其变形情况。
•使用卫星定位系统（GPS）监测基坑周边地面的沉降情况。
•配备倾斜仪，对基坑支护结构进行倾斜监测。
3.2 地下水位监测•安装水位计，对基坑周边的水位进行定点监测。
•配备裂缝计，监测基坑周边建筑物的裂缝情况，以判断地下水位变化对建筑物的影响。
3.3 基坑边界的变形监测•使用全站仪进行定点监测，并建立监测网络，对基坑边界进行定期测量。
•使用倾斜仪监测基坑周边地面和建筑物的倾斜情况。
3.4 支护结构监测•安装应变计，对基坑支护结构的应变情况进行监测。
•使用倾斜仪和测斜仪监测支护结构的倾斜和变形情况。
4. 基坑监测方案基于以上的监测方法，我们制定了以下的基坑监测方案：1.在施工前进行基坑周边地面和建筑物的初始测量，以建立起一个基准点，方便后续的变形监测。
2.在基坑周边设置定点，使用全站仪进行定期监测，并将监测数据记录下来。
3.定期使用水位计对基坑周边地下水位进行监测，并将监测数据记录下来。
4.根据施工进度，对基坑支护结构进行倾斜和应变监测，并将监测数据记录下来。
5.根据监测数据的变化情况，及时采取相应的措施，确保施工的安全性和质量。
xx地铁站基坑监测方案监理审查意见
xx公司
xx市城市轨道交通2号线一期工程土建监理x标项目监理部
施工方案审核单
工程名称：xx市城市轨道交通2号线一期工程编号：xxx
现收到xx局xx轨道交通2号线工程项目经理部报送xx轨道交通2号线（一期）工程
xx标xx站基坑监测方案审查意见如下：
1、监测方案建议应充分考虑车站基坑对周边建筑物、地下管线等周边影响因素；
2、P2本车站基坑安全等级为二级与施工图设计不符；
3、P5周边建（构）筑物表中名称应注明具体建筑物名称特征或编号；
4、P8表1.3缺少管线材质、埋深等管线特征参数；
5、P9表1.4受影响的建（构）筑物风险工程识别缺漏，应补充完善；
6、P11施加第二道钢支撑与施工图设计不符；
7、P22监测依据缺管线调查报告；
8、P25表3.2测点数量有误，请核对修改；
9、P40表6.3中相关数据与《城市轨道交通工程测量规范》（GB50308-2008）要求不
符；
10、P44和P46表7.1、表8.1监测项目比施工图设计要求少，缺临时立柱沉降、基坑
底部位移和隆起、地下连续墙裂缝等监测项目，应补充完善；
11、附录1监测月报格式缺曲线分析图表；
12、附录2监测布点图监控量测设计表中监测项目比施工图设计要求少，缺临时立柱
沉降、基坑底部位移和隆起等监测项目，应补充完善。
说明部分第7点初始值采集应不少
于三次。
项目监理机构（盖章）：
总/专业监理工程师：
2016年5月29日
注：本表一式三份，项目监理机构、建设单位、施工单位各一份。
地铁基坑监测【范本模板】
车站及站后区间基坑监测方案一、监测目的基坑施工过程中必须进行动态监测，其主要目的是在施工之前了解车站明挖深基坑施工过程中所可能产生地层变位和应力的影响，明确这种影响的大小量级和范围，明确危险可能发生的部位、方式及应采取的施工对策，同时为现场监控量测提供管理基准和依据.二、监测项目根据招标文件、设计资料以及现场实际情况,本标段施工过程中需对场区内及周围环境进行日常的常规监测如下：1、区间监测区间设置的监测项目有：（1)桩体水平位移、垂直位移、收敛值；（2)横撑轴力;(3）地面水平位移及沉降，地下管线、构筑物水平位移及沉降；（4)基础不均匀沉降、水平位移、倾斜;（5）水位标高、孔隙水压。
2、车站监测车站设置的监测项目有:（1)基坑内外情况观察；（2）地表沉陷；(3）地下水位观测；(4）墙水平位移;（5）横撑内力；（6）桩内力;（7）基坑回弹；（8）支护结构界面上侧向压力；(9）土层分层位移;(10)地下管线沉降及位移。
三、监测测点的布置监测测点布置原则为：观测点类型和数量的确定结合本工程性质、地质条件、设计要求、施工特点等因素综合考虑，并能全面反映被监测对象的工作状态.1、区间监测测点的布置见图3.1。
1。
2、车站监测测点的布置车站纵向监测布置基本与区间相同，断面布置见图3.2.1.四、监测方法和监测频率区间监测的项目见表4。
1，车站监测的项目见表4.2。
1、地表沉陷监测(1）地表沉陷监测①监测仪器精密水准仪，玻璃钢瓦尺等。
②监测实施方法a、基点埋设：基点应埋设在沉降影响范围以外的稳定区域，并且应埋设在30mm的圆头钢筋，四周用水泥砂浆填实。
c、测量方法：观测方法采用精密水准测量方法。
基点和附近水准点联测取得初始高程。
观测时各项限差宜严格控制，每测点读数高差不宜超过0。
3mm，对不在水准路线上的观测点,一个测站不宜超过3个，超过时应重读后视点读数,以作核对。
首次观测应对测点进行连续两次观测,两次高程之差应小于±1。
(完整版)地铁车站深基坑监测方案
目录一、概述 (2)1.1工程概况 (2)1.2监测的目的及意义 (2)1.3本监测方案编制依据 (3)二、地铁工程建设影响分析 (3)2.1地铁车站明挖基坑工程支护桩（墙）后地表沉降规律分析 (3)2.2地表移动和变形对建（构）筑物的影响分析 (6)三、监测工作内容及工程量 (9)3.1项目组织 (9)3.2工作内容 (10)四、测点布置与监测方法 (11)4.1监测控制网的建立 (11)4.2地面沉降、桩顶沉降量测监测 (11)4.3邻近建筑物沉降监测 (13)4.4地下管线沉降监测 (13)4.5桩顶位移监测 (15)4.6桩体结构变形监测 (15)4.7钢支撑轴力监测 (16)4.8地下水位观测 (17)4.9土压力监测 (19)4.10爆破震速监测 (20)五、技术要求及控制标准 (22)5.1建筑物变形测量的精度要求 (22)5.2各级水准测量技术要求 (23)5.3控制标准 (25)六、监测频率 (26)七、现场安全巡视工作要求 (27)7.1现场安全巡视工作范围 (28)7.2现场安全巡视内容 (28)7.3现场安全巡视频率 (30)7.4现场安全巡视工作实施方法 (30)八、监测质量管理 (31)8.1质保规定 (31)8.2作业规范 (31)8.3监测反馈程序 (32)九、监测工作制度和质量保证措施 (35)9.1监测工作管理制度 (35)9.2保证措施 (35)十、附图 (36)10.1XXX站监测点平面布置图 (36)施工阶段XXX车站监测方案一、概述1.1 工程概况XXX站位于XXX西侧并与之平行，基本呈南北走向。
车站主体东侧为美林园小区，东南侧为美林园小学，西侧为大片温室绿地，北侧为XX市XXX区农业技术推广中心。
车站总长488.9m，设计起迄里程为DK29+215.764～DK29+704.664。
XXX站主体分两部分，一部分客运线，另一部分为存车线。
客运线标准段宽度为20.5m，存车线标准段宽度26m。
城市地铁车站深基坑施工监测方案
土体位移监测
监测目的：了解土体位移情况， 确保施工安全
监测频率：根据施工进度和土体 位移情况确定
添加标题
添加标题
添加标题
添加标题
监测方法：采用全站仪、GPS等 设备进行测量
监测结果分析：分析土体位移趋 势，及时调整施工方案
地下水位监测
监测目的：确保地下水位稳定， 防止地下水渗漏
监测频率：根据施工进度和地下 水位变化情况确定
监测周期与频率
施工前阶段
监测周期：根据工程进度和地质条件确定 监测频率：根据监测项目和监测目的确定 监测内容：包括但不限于地质、水文、环境等 监测方法：采用现场监测和远程监测相结合的方式
施工中阶段
监测周期：根据施工进度和地质 条件确定，一般为每周一次
监测内容：包括但不限于沉降、 位移、倾斜、应力等
优化施工工艺，提高施工效率和质量
优化施工组织，提高施工管理水平
调整施工进度，确保工程按期完成
调整施工方案，满足环保要求，降低 环境影响
施工安全与环境保护的协同管理
监测结果：实时监测施工过程中的安全与环境状况
应用：根据监测结果调整施工方案，确保施工安全
反馈：及时向相关部门报告监测结果，确保环境保护 协同管理：加强施工安全与环境保护的协调与合作，确保施工顺利 进行
Байду номын сангаас
桩身侧向位移监测
监测目的：确保桩 身稳定性，防止侧 向位移过大导致桩 身破坏
监测方法：采用位 移传感器或激光测 距仪进行实时监测
监测频率：根据施 工进度和地质条件 确定，一般每24小 时监测一次
监测结果分析：根 据监测数据，分析 桩身侧向位移变化 趋势，及时调整施 工方案和措施
地面沉降监测
地铁车站监测的方法及监测点的布置埋设【图】
地铁车站监测的方法及监测点的布置埋设：㈠墙体水平位移监测:1、测点埋设及技术要求：⑴埋设方法：本工程测斜管埋设采用绑扎埋设。
测斜管通过直接绑扎或设置抱箍将其固定在地连墙钢筋笼上，钢筋笼入槽后，浇筑混凝土。
测斜管与支护结构的钢筋笼绑扎埋设，绑扎间距不宜大于1.5米，测斜管与钢筋笼的固定必须十分稳定，以防浇筑混凝土时，测斜管与钢筋笼相脱落。
同时必须注意测斜管的纵向扭转，很小的扭转角度就可能使测斜仪探头被导槽卡住；埋设就位的测斜管必须保证有一对凹槽与基坑边缘垂直。
⑵埋设技术要求：围护结构测斜管埋设与安装应遵守下列原则：①管底宜与钢筋笼底部持平或略低于钢筋笼底部，顶部达到地面（或导墙顶）；②测斜管与支护结构的钢筋笼绑扎埋设，绑扎间距不宜大于1.5m；③测斜管的上下管间应对接良好，无缝隙，接头处牢固固定、密封；④测斜管绑扎时应调正方向，使管内的一对测槽垂直于测量面（即平行于位移方向）；⑤封好底部和顶部，保持测斜管的干净、通畅和平直；⑥做好清晰的标示和可靠的保护措施。
2、观测方法及数据采集：⑴观测仪器及方法：监测仪器采用测斜仪以及配套测斜管，监测精度可达到0.02mm/0.5m。
测斜仪⑵观测方法如下：①用模拟测头检查测斜管导槽；②使测斜仪测读器处于工作状态，将测头导轮插入测斜管导槽内，缓慢地下放至管底，然后由管底自下而上沿导槽全长每隔0.5m读一次数据，记录测点深度和读数。
测读完毕后，将测头旋转180°插入同一对导槽内，以上述方法再测一次，深点深度同第一次相同。
③每一深度的正反两读数的绝对值宜相同，当读数有异常时应及时补测。
⑶观测方法及数据采集技术要求:①初始值测定:测斜管应在测试前5天装设完毕，在基坑开挖前3天内用测斜仪对同一测斜管作3次重复测量，判明处于稳定状态后，以3次测量的算术平均值作为侧向位移计算的初始值。
②观测技术要求：测斜探头放入测斜管底应等候5分钟，以便探头适应管内水温，观测时应注意仪器探头和电缆线的密封性，以防探头数据传输部分进水。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地铁车站基坑监测方案
【摘要】本文介绍了对该地铁车站的的基坑监测过程及方法步骤，为基坑周围环境进行及时、有效的保护提供依据。
验证基坑设计方法，完善基坑设计理论，及时反馈信息，指导基坑开挖和支护结构的施工。
【关键词】基坑监测基坑结构稳定性
一、工程概况
哈尔滨市轨道交通一号线一期工程医大二院站（以该地铁车站为例），它是一期工程的起点站，位于学府路与保健路交叉口，为地下二层岛式车站。
该车站主体采用中间盖挖、两侧明挖的施工方法。
其中ＳＫ３＋２１１．７５～ＳＫ３＋２４２．２５采用盖挖顺作工法施工，其余段均采用明挖工法施工。
基坑开挖深度约１０－１５ｍ，平面为比较规则的长方形，长约为２４１．３ｍ，宽约为２４．１ｍ，基坑开挖面积约５８１３．３３ｍ２，基坑周长约５３０ｍ。
本基坑采用钻孔灌注桩围护结构。
开挖土方数量１０２８８１．５２ｍ３，回填土方数量１８４３８．８２ｍ３。
围护结构材料：Ｃ３０钢筋混凝土钻孔桩，分别为！８００＠１３００，！１０００＠１３００；支撑体系：横撑：！６０９钢管，Ｑ２３５钢，壁厚１２ｍｍ及１４ｍｍ；桩顶冠梁：Ｃ３０钢筋混凝土；腰梁：２Ｉ４５Ｃ及钢板组合截面，小于２ｍ的短斜撑可用型钢Ｈ４００＊２００＊８＊１３代替；垫层：Ｃ１５细石砼（１５０ｍｍ厚）。
二、监测目的
１．为基坑周围环境进行及时、有效的保护提供依据。
２．验证基坑设计方法，完善基坑设计理论，及时反馈信息，指导基坑开挖和支护结构的施工。
３．确保医大二院站基坑工程的稳定安全性。
确保施工影响区域内的已有建筑物及地下管线的安全稳定，为控制施工对周围环境的影响提供判断数据。
４．通过测量数据的分析，掌握围护结构稳定性的变化规律，随时根据监测资料调整施工程序，消除安全隐患，是工程信息化施工的重要组成部分。
５．将现场监测结果反馈设计单位，使设计能根据现场工况发展，进一步优化方案，达到优质安全、经济合理、施工快捷的目的；
三、监测设计及实施原则
１．对围护体及支撑系统中相当敏感的区域加密测点数和项目，进行重点监测。
２．对勘察工程中发现地质变化起伏较大的位置，施工过程中有异常的部位进行重点监测。
３．除关键部位优先布设测点外，在系统性的基础上均匀布设监测点；结合施工实际确定测试方法、监测元件的种类、监测点的保护措施；调整监测点的布设位置，尽量减少对施工质量的影响；结合施工实际确定测试频率。
４．监测网监测点的数量，在确保全面、安全的前提下，设置不少于３个点。
５．结合设计规定和规范要求，确定监测仪器埋设位置。
６．考虑监测区域内观测点的布设位置，使各观测数据具有互相验证性和分析性。
７．明确监测人员与施工人员的责任。
四、监测方法与原理，观测精度
１．周边环境监测。
沉降监测主要采用精密水准测量，测量的范围宜从基坑边线起到开挖深度约２～３倍的距离。
水准仪采用（ＷＩＬＤ）Ｎ３精密水准仪或者Ｓ１精密水准仪，并配用铟钢水准尺。
监测过程中应使用固定的仪器和水准尺，监测人员也应相对固定。
２．基准点设置：基准点设置以保证其稳定可靠为原则，在监测基坑的四周适当的位置，必须埋设３个沉降监测基准点，且必须设置在基坑开挖影响范围之外。
基准点应埋设在基岩或原状土层上，亦可设置在沉降稳定的建筑物或构筑物基础上。
在基坑开挖和施工降水过程中，常引起周围地面的下沉，从而造成建筑物的沉降，为此，在基坑施工期间必须对基坑周围的建筑物进行监测。
监测范围以２倍基坑开挖深度为宜，在此范围内的每一栋建筑物需布设适当的监测点。
原则上以能全面反映建筑物沉降点为准。
监测点的位置一般在建筑物的四角、大转角和建筑物伸缩处，靠近施工现场方向多布点，远离施工现场方向兼顾布点，对跨度较大、基础较弱的建筑物适当加密。
将鼓形测钉打入或埋入建筑物靠近地面的结构体内，露出结构体３－５ｃｍ，侧点头部凸球形。
测点与建筑物之间不允许松动。
采用高精度水准仪观测高程变化情况（观测方法与地面沉降彤），从而了解被保护建筑物的沉降变化，是否会产生因基坑施工造成周围建筑物产生沉降，倾斜或开裂的不均匀沉降。
３．监测频率：基坑开挖前观测初始值，在基坑开挖及底板浇铸期间每日监测一次，至主体完工停止监测。
五、文明施工保证措施
由项目经理全面负责施工现场的文明施工工作，以实现文明工地的目标。
主要采取以下措施：
１．对每位项目部人员进行文明施工教育。
２．做好与其他承包人之间的协调工作，尽量减少施工干扰，减少相互之间的矛盾。
３．服从现场监理工程师的协调。
４．搞好生活卫生和周围环境卫生。
５．施工现场材料、设备堆放整齐。
６．礼貌用语，处好与周围工作人员的关系，营造一个团结文明的工作环境。
六、环境保护
１．遵守环境保护的法律、法规和规章。
遵守国家有关环境保护的法律、法规和规章，做好施工区的环境保护工作，防止由于工程施工造成施工区附近地区的环境污染和破坏。
２．环境污染的治理。
２．１按国家和地方有关环境保护法规和规章的规定控制施工的噪声、粉尘和有毒气体，保障工人的劳动卫生条件。
２．２保护施工区和生活区的环境卫生，应定时清除垃圾，并将其运至批准的地点掩埋或焚烧处理。
３．场地清理。
除合同另有规定外，在工程完工后的规定期限内，拆除施工临时设施，清除施工区和生活区及其附近的施工废弃物。
参考文献：
［１］《建筑地基基础设计规范》（ＧＢ５０００７－２００２）．
［２］《建筑基坑支护技术规程》（ＪＧＪ１２０－９９）．
［３］《建筑变形测量规范》（ＪＧＪ８－２００７）．
［４］《国家一、二等水准测量规范》（ＧＢ／Ｔ１２８９７－２００６）．。
