直流绝缘监察装置
直流系统绝缘监察装置异常现象分析及处理
直流系统绝缘监察装置异常现象分析及处理发表时间：2016-09-14T09:03:04.257Z 来源：《科学教育前沿》2016年7期作者：孙志斌[导读] 对于直流接地问题，不能仅从一个变电站、一个电厂角度分析问题，要从整个电网高度去考虑。
（大唐国际发电股份有限公司下花园发电厂河北张家口 075300）【摘要】本文介绍了常规直流绝缘监察接地试验中的异常现象，结合理论分析及现场验证进行分析探讨。
最终确定了同一直流系统中不能存在两个绝缘监察装置同时运行的结论，并提出相应的防范措施，从而确保直流系统中的绝缘监察安全可靠动作，避免再次发生类似现象。
【关键词】直流绝缘监察接地中图分类号：TM712 文献标识码：Ａ文章编号：ISSN1004-1621（2016）07-011-02 1 前言发电厂直流电源作为主要电气设备的保护、控制、信号及操作电源，是一个涉及面多、线长、点多十分庞大的多分支供电网路。
由于整个供电网络是通过电缆、导线、汇流排等导体与户外、户外高低压配电装置的端子箱、操作箱、保护装置、断路器机构等电气装置相连接，发生接地概率较高。
众所周知电力系统中直流操作系统采用对地绝缘运行方式，当发生一点接地时，并不引起任何危害，但必须及时处理，否则，当发生另一点接地时，有可能使继电保护发生误动、拒动。
实践中发现，直流接地不仅会造成继电保护误动、拒动，甚至会造成采用直流控制的设备误动、拒动，以至损坏设备，造成大面积停电、系统瓦解的严重后果。
因此，对于直流接地问题，不能仅从一个变电站、一个电厂角度分析问题，要从整个电网高度去考虑。
电力系统中的变电站、发电厂都出现过因直流接地故障引起的开关误跳闸、保护误动作等事故将造成重大的经济损失和严重危害，因此监视直流系统接地故障装置的装设及能否正确的可靠动作将非常有必要。
2 发现问题下花园#3机检修期间，继电保护班对电气主控室#3机直流系统绝缘监察装置进行支路接地报警试验。
直流绝缘监察

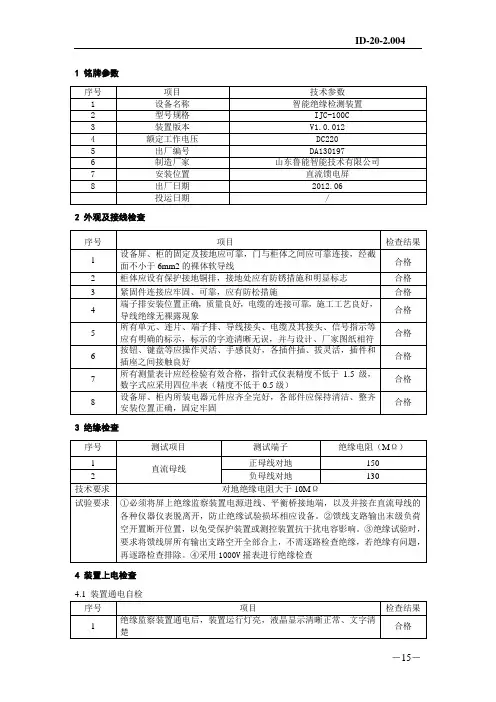

ID-20-2.0041 铭牌参数序号项目技术参数1 设备名称智能绝缘检测装置2 型号规格 IJC-100C3 装置版本V1.0.0124 额定工作电压DC2205 出厂编号DA1301976 制造厂家山东鲁能智能技术有限公司7 安装位置直流馈电屏8 出厂日期2012.06投运日期/2 外观及接线检查序号项目检查结果1 设备屏、柜的固定及接地应可靠，门与柜体之间应可靠连接，经截面不小于6mm2的裸体软导线合格2 柜体应设有保护接地铜排，接地处应有防锈措施和明显标志合格3 紧固件连接应牢固、可靠，应有防松措施合格4 端子排安装位置正确，质量良好，电缆的连接可靠，施工工艺良好，导线绝缘无裸露现象合格5 所有单元、连片、端子排、导线接头、电缆及其接头、信号指示等应有明确的标示，标示的字迹清晰无误，并与设计、厂家图纸相符合格6 按钮、键盘等应操作灵活、手感良好，各插件插、拔灵活，插件和插座之间接触良好合格7 所有测量表计应经检验有效合格，指针式仪表精度不低于1.5级，数字式应采用四位半表（精度不低于0.5级）合格8 设备屏、柜内所装电器元件应齐全完好，各部件应保持清洁、整齐安装位置正确，固定牢固合格3 绝缘检查序号测试项目测试端子绝缘电阻（MΩ）1直流母线正母线对地1502 负母线对地130技术要求对地绝缘电阻大于10MΩ试验要求①必须将屏上绝缘监察装置电源进线、平衡桥接地端，以及并接在直流母线的各种仪器仪表脱离开，防止绝缘试验损坏相应设备。
②馈线支路输出末级负荷空开置断开位置，以免受保护装置或测控装置抗干扰电容影响。
③绝缘试验时，要求将馈线屏所有输出支路空开全部合上，不需逐路检查绝缘，若绝缘有问题，再逐路检查排除。
④采用1000V摇表进行绝缘检查4 装置上电检查4.1 装置通电自检序号项目检查结果1 绝缘监察装置通电后，装置运行灯亮，液晶显示清晰正常、文字清楚合格4.2软件版本和程序校验码核查序号版本号校验码程序形成时间1 V1.0.012 --- ---4.3 时钟整定及对时功能检查序号项目检查结果1 时钟时间能进行正常修改和设定正确2 时钟整定好后，通过断、合装置电源的方法，检验在直流失电一段时间的情况下，走时仍准确正确3 卫星对时功能检查，改变装置的秒时间，检查卫星对时功能正确备注断、合装置电源至少有5min时间的间隔4.4 定值整定及其失电功能检查序号项目检查结果1 绝缘监察装置定值能进行正常修改和整定正确2 定值整定好后，通过断、合装置电源的方法，检验在直流失电一段时间的情况下，整定值不发生变化正确备注断、合装置电源至少有5min时间的间隔5 装置逆变电源检验逆变电源的自启动性能校验（负载状态下）序号项目检查结果1 100%Ue拉合直流电源装置无异常信号（√）结论合格6 绝缘监察（测）及接地选线装置的检查6.1 绝缘监察功能检查序号名称项目测试端子m值绝缘电阻(kΩ) 装置报警显示1直流母线正对地K15+m=0.95 23.75 接地m=1.05 26.25 --- 负对地K15-m=0.95 23.75 接地m=1.05 26.25 ---m=1.05 26.25 --- 结论合格技术要求1）220V直流系统的绝缘监察装置告警电阻为25kΩ；2）要求绝缘告警阻值在m=0.95倍时可靠动作，m=1.05倍可靠不动作；3）直流母线的绝缘报警整定值误差为±5％6.2 电压监察以及报警功能检查6.2.1 电压监测检查序号名称项目测试端子装置电压显示值(V)实测输入电压值(V)测量误差（％）1 直流母线控制母线电压K15 233.6 234 0.17ID-20-2.0042 控制母线正对地电压K15+ 117 116.6 0.343控制母线负对地电压K15- 116.6 116.1 0.43 结论合格技术要求要求测量误差不大于0.5％，测量误差=(实测值-显示值) /显示值*100% 6.2.2 电压报警功能检查序号名称项目测试端子电压告警整定值（V）实测输入电压(V)报警误差（％）装置报警显示1直流母线控制母线过电压K15+K15-242 241 0.41 母线过电压控制母线欠电压K15+K15-198 197.6 0.20 母线欠电压结论合格技术要求1）过压要求满足低于0.95不动、高于1.05动作；欠压要求高于1.05倍不动作、低于0.95倍动作；2）报警值误差要求在±0.5％以内；报警误差=(实测值-整定值)*100%/整定值6.3 选线功能的检查序号支路号项目测试端子m值绝缘电阻(kΩ)监控装置报警显示装置支路显示1 1K1正对地K1Z+m=0.9 23.1 绝缘报警馈线1m=1.10 28.0 ---- ----- 负对地K1Z-m=0.9 22.9 绝缘报警馈线1m=1.10 27.8 ---- -----2 1K2正对地K2Z+m=0.9 22.9 绝缘报警馈线2m=1.10 28.1 ---- ----- 负对地K2Z-m=0.9 23.0 绝缘报警馈线2m=1.10 28.2 ---- -----3 1K3正对地K3Z+m=0.9 22.9 绝缘报警馈线3m=1.10 27.9 ---- ----- 负对地K3Z-m=0.9 23.1 绝缘报警馈线3m=1.10 28.1 ---- -----4 1K4正对地K4Z+m=0.9 22.7 绝缘报警馈线4m=1.10 27.9 ---- ----- 负对地K4Z-m=0.9 22.7 绝缘报警馈线4m=1.10 27.9 ---- -----5 1K5正对地K5+m=0.9 23.0 绝缘报警馈线5m=1.10 28.1 ---- ----- 负对地K5- m=0.9 22.9 绝缘报警馈线5m=1.10 27.9 ---- -----6 1K6正对地K6Z+m=0.9 22.9 绝缘报警馈线6m=1.10 28.1 ---- ----- 负对地K6Z-m=0.9 23.0 绝缘报警馈线6m=1.10 28.0 ---- -----7 1K7正对地K7Z+m=0.9 22.9 绝缘报警馈线7m=1.10 27.9 ---- ----- 负对地K7Z-m=0.9 22.8 绝缘报警馈线7m=1.10 28.0 ---- -----8 1K8正对地K8Z+m=0.9 22.9 绝缘报警馈线8m=1.10 27.9 ---- ----- 负对地K8Z-m=0.9 22.8 绝缘报警馈线8m=1.10 27.9 ---- -----9 1K9正对地K9Z+m=0.9 22.8 绝缘报警馈线9m=1.10 28.0 ---- ----- 负对地K9Z-m=0.9 22.9 绝缘报警馈线9m=1.10 27.9 ---- -----10 1K10正对地K10Z+m=0.9 22.9 绝缘报警馈线10m=1.10 28.1 ---- ----- 负对地K10Z-m=0.9 22.9 绝缘报警馈线10m=1.10 28.2 ---- -----11 1K11正对地K11Z+m=0.9 22.9 绝缘报警馈线11m=1.10 27.9 ---- ----- 负对地K11Z-m=0.9 23.1 绝缘报警馈线11m=1.10 28.2 ---- -----12 1K12正对地K12Z+m=0.9 23.1 绝缘报警馈线12m=1.10 28.3 ---- ----- 负对地K12Z-m=0.9 22.7 绝缘报警馈线12m=1.10 27.9 ---- -----13 1K13正对地K13Z+m=0.9 23.0 绝缘报警馈线13m=1.10 28.1 ---- ----- 负对地K13Z-m=0.9 22.9 绝缘报警馈线13m=1.10 27.9 ---- -----14 1K14正对地K14Z+m=0.9 22.9 绝缘报警馈线14m=1.10 28.1 ---- ----- 负对地K14Z-m=0.9 23.1 绝缘报警馈线14m=1.10 28.2 ---- -----15 1K15正对地K15Z+m=0.9 22.9 绝缘报警馈线15m=1.10 27.9 ---- ----- 负对地K15Z-m=0.9 22.8 绝缘报警馈线15m=1.10 28.0 ---- -----16 1K16正对地K16Z+ m=0.9 23.2 绝缘报警馈线16 m=1.10 28.1 ---- -----ID-20-2.004负对地K16Z- m=0.9 23.0 绝缘报警馈线16 m=1.10 28.2 ---- -----17 1K17正对地K17Z+m=0.9 23.3 绝缘报警馈线17m=1.10 28.2 ---- ----- 负对地K17Z-m=0.9 22.9 绝缘报警馈线17m=1.10 27.8 ---- -----18 1K18正对地K18Z+m=0.9 23.2 绝缘报警馈线18m=1.10 28.1 ---- ----- 负对地K18Z-m=0.9 23.0 绝缘报警馈线18m=1.10 28.2 ---- -----19 1K19正对地K19Z+m=0.9 22.6 绝缘报警馈线19m=1.10 27.9 ---- ----- 负对地K19Z-m=0.9 23.2 绝缘报警馈线19m=1.10 28.3 ---- -----20 1K20正对地K20Z+m=0.9 22.7 绝缘报警馈线20m=1.10 27.8 ---- ----- 负对地K20Z-m=0.9 22.7 绝缘报警馈线20m=1.10 23.0 ---- -----21 1K21正对地K21Z+m=0.9 23.0 绝缘报警馈线21m=1.10 28.1 ---- ----- 负对地K21Z-m=0.9 22.9 绝缘报警馈线21m=1.10 27.9 ---- -----22 1K22正对地K22Z+m=0.9 23.2 绝缘报警馈线22m=1.10 28.1 ---- ----- 负对地K22Z-m=0.9 23.0 绝缘报警馈线22m=1.10 28.0 ---- -----23 1K23正对地K23Z+m=0.9 22.9 绝缘报警馈线23m=1.10 27.9 ---- ----- 负对地K23Z-m=0.9 22.8 绝缘报警馈线23m=1.10 28.0 ---- -----24 1K24正对地K24Z+m=0.9 23.1 绝缘报警馈线24m=1.10 28.2 ---- ----- 负对地K24Z-m=0.9 22.8 绝缘报警馈线24m=1.10 27.9 ---- -----25 1K25正对地K25Z+m=0.9 22.8 绝缘报警馈线25m=1.10 28.0 ---- ----- 负对地K25Z-m=0.9 23.2 绝缘报警馈线25m=1.10 28.2 ---- -----26 1K26正对地K26Z+m=0.9 22.9 绝缘报警馈线26m=1.10 28.1 ---- ----- 负对地K26Z-m=0.9 22.9 绝缘报警馈线26m=1.10 28.2 ---- -----27 1K27正对地K27Z+ m=0.9 22.9 绝缘报警馈线27m=1.10 28.0 ---- -----负对地K27Z- m=0.9 23.1 绝缘报警馈线27 m=1.10 28.2 ---- -----28 1K28正对地K28Z+m=0.9 22.8 绝缘报警馈线28m=1.10 27.9 ---- ----- 负对地K28Z-m=0.9 22.9 绝缘报警馈线28m=1.10 28.1 ---- -----29 1K29正对地K29Z+m=0.9 23.0 绝缘报警馈线29m=1.10 28.1 ---- ----- 负对地K29Z-m=0.9 22.9 绝缘报警馈线29m=1.10 27.9 ---- -----30 2K1正对地K30Z+m=0.9 22.9 绝缘报警馈线30m=1.10 28.1 ---- ----- 负对地K30Z-m=0.9 23.1 绝缘报警馈线30m=1.10 28.2 ---- -----31 2K2正对地K31Z+m=0.9 22.9 绝缘报警馈线31m=1.10 27.9 ---- ----- 负对地K31Z-m=0.9 23.2 绝缘报警馈线31m=1.10 28.2 ---- -----32 2K3正对地K32Z+m=0.9 23.2 绝缘报警馈线32m=1.10 28.1 ---- ----- 负对地K32Z-m=0.9 22.9 绝缘报警馈线32m=1.10 28.1 ---- -----33 2K4正对地K33Z+m=0.9 23.1 绝缘报警馈线33m=1.10 28.2 ---- ----- 负对地K33Z-m=0.9 23.1 绝缘报警馈线33m=1.10 28.2 ---- -----34 2K5正对地K34Z+m=0.9 27.9 绝缘报警馈线34m=1.10 28.0 ---- ----- 负对地K34Z-m=0.9 22.7 绝缘报警馈线34m=1.10 27.9 ---- -----35 2K6正对地K35Z+m=0.9 23.0 绝缘报警馈线35m=1.10 28.1 ---- ----- 负对地K35Z-m=0.9 23.2 绝缘报警馈线35m=1.10 27.9 ---- -----36 2K7正对地K36Z+m=0.9 22.9 绝缘报警馈线36m=1.10 28.1 ---- ----- 负对地K36Z-m=0.9 23.1 绝缘报警馈线36m=1.10 28.2 ---- -----37 2K8正对地K37Z+m=0.9 22.9 绝缘报警馈线37m=1.10 27.9 ---- ----- 负对地K37Z-m=0.9 22.8 绝缘报警馈线37m=1.10 28.0 ---- -----ID-20-2.00438 2K9正对地K38Z+m=0.9 23.0 绝缘报警馈线38m=1.10 27.8 ---- ----- 负对地K38Z-m=0.9 23.0 绝缘报警馈线38m=1.10 28.2 ---- -----39 2K10正对地K39Z+m=0.9 23.1 绝缘报警馈线39m=1.10 27.9 ---- ----- 负对地K39Z-m=0.9 22.9 绝缘报警馈线39m=1.10 27.8 ---- -----40 2K11正对地K40Z+m=0.9 23.2 绝缘报警馈线40m=1.10 28.1 ---- ----- 负对地K40Z-m=0.9 23.0 绝缘报警馈线40m=1.10 28.2 ---- -----41 2K12正对地K40Z+m=0.9 23.2 绝缘报警馈线41m=1.10 28.1 ---- ----- 负对地K40Z-m=0.9 23.0 绝缘报警馈线41m=1.10 28.2 ---- -----42 2K13正对地K40Z+m=0.9 23.2 绝缘报警馈线42m=1.10 28.1 ---- ----- 负对地K40Z-m=0.9 23.0 绝缘报警馈线42m=1.10 28.2 ---- -----43 2K14正对地K40Z+m=0.9 23.2 绝缘报警馈线43m=1.10 28.1 ---- ----- 负对地K40Z-m=0.9 23.0 绝缘报警馈线43m=1.10 28.2 ---- -----44 2K15正对地K40Z+m=0.9 23.2 绝缘报警馈线44m=1.10 28.1 ---- ----- 负对地K40Z-m=0.9 23.0 绝缘报警馈线44m=1.10 28.2 ---- -----45 2K16正对地K40Z+m=0.9 23.2 绝缘报警馈线45m=1.10 28.1 ---- ----- 负对地K40Z-m=0.9 23.0 绝缘报警馈线45m=1.10 28.2 ---- -----46 2K17正对地K40Z+m=0.9 23.2 绝缘报警馈线46m=1.10 28.1 ---- ----- 负对地K40Z-m=0.9 23.0 绝缘报警馈线46m=1.10 28.2 ---- -----47 2K18正对地K40Z+m=0.9 23.2 绝缘报警馈线47m=1.10 28.1 ---- ----- 负对地K40Z-m=0.9 23.0 绝缘报警馈线47m=1.10 28.2 ---- -----48 2K19正对地K40Z+m=0.9 23.2 绝缘报警馈线48m=1.10 28.1 ---- ----- 负对地K40Z- m=0.9 23.0 绝缘报警馈线48m=1.10 28.2 ---- -----49 2K20正对地K40Z+m=0.9 23.2 绝缘报警馈线49m=1.10 28.1 ---- ----- 负对地K40Z-m=0.9 23.0 绝缘报警馈线49m=1.10 28.2 ---- -----50 2K21正对地K40Z+m=0.9 23.2 绝缘报警馈线50m=1.10 28.1 ---- ----- 负对地K40Z-m=0.9 23.0 绝缘报警馈线50m=1.10 28.2 ---- -----51 2K22正对地K40Z+m=0.9 23.2 绝缘报警馈线51m=1.10 28.1 ---- ----- 负对地K40Z-m=0.9 23.0 绝缘报警馈线51m=1.10 28.2 ---- -----52 2K23正对地K40Z+m=0.9 23.2 绝缘报警馈线52m=1.10 28.1 ---- ----- 负对地K40Z-m=0.9 23.0 绝缘报警馈线52m=1.10 28.2 ---- -----53 2K24正对地K40Z+m=0.9 23.2 绝缘报警馈线53m=1.10 28.1 ---- ----- 负对地K40Z-m=0.9 23.0 绝缘报警馈线53m=1.10 28.2 ---- -----54 2K25正对地K40Z+m=0.9 23.2 绝缘报警馈线54m=1.10 28.1 ---- ----- 负对地K40Z-m=0.9 23.0 绝缘报警馈线54m=1.10 28.2 ---- -----55 2K26正对地K40Z+m=0.9 23.2 绝缘报警馈线55m=1.10 28.1 ---- ----- 负对地K40Z-m=0.9 23.0 绝缘报警馈线55m=1.10 28.2 ---- -----56 2K27正对地K40Z+m=0.9 23.2 绝缘报警馈线56m=1.10 28.1 ---- ----- 负对地K40Z-m=0.9 23.0 绝缘报警馈线56m=1.10 28.2 ---- -----57 2K28正对地K40Z+ m=0.9 23.2 绝缘报警馈线51m=1.10 28.1 ---- ----- 负对地K40Z- m=0.9 23.0 绝缘报警馈线51m=1.10 28.2 ---- -----58 2K29正对地K40Z+ m=0.9 23.2 绝缘报警馈线49m=1.10 28.1 ---- ----- 负对地K40Z- m=0.9 23.0 绝缘报警馈线49m=1.10 28.2 ---- -----结论合格技术1）220V直流系统的绝缘监察装置告警电阻为25kΩ；ID-20-2.004要求2）要求绝缘告警阻值在m=0.90倍时可靠动作，m=1.1倍可靠不动作；3）直流支路的绝缘报警整定值误差为±10％备注对于绝缘监察装置不能停电需要进行抽路试验时，应选择天气晴朗、现场无人工作、在备用支路上进行试验；如不允许进行接地试验，也可以采用直流失地检测仪进行模拟试验验证。
(完整版)直流绝缘监察装置检验规程
直流绝缘监察装置检验规程1 范围本规程规定了直流绝缘监察装置的检验方法、检验要求以及注意事项等内容，适用于电力有限公司所属的变电站、电厂直流绝缘监察装置的现场检验。
2 规范性引用文件下列文档中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文档，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文档的最新版本。
凡是不注日期的引用文档，其最新版本适用于本标准。
GB/T 19826-2005 《电力工程直流电源设备通用技术条件及安全要求》DL/T 856-2004 《电力用直流电源监控装置》DL/T 724-2000 《电力系统用蓄电池直流电源装置运行与维护技术规程》DL/T 5044-2004 《电力工程直流系统设计技术规范》国家电网生技[2004]634号《直流电源系统技术标准》国家电网生技[2004]641号《预防直流电源事故措施》国家电网生技[2005]172号《直流电源系统运行规范》国家电网生技[2005]173号《直流电源系统检修规范》国家电网生技[2005]174号《直流电源系统技术监督规定》国家电网生技[2005]400号《国家电网公司十八项电网重大反事故措施（试行）》国家电网生技[2006]57号《直流电源系统评价标准（试行）》办基建[2008]20号《关于印发协调统一基建类和生产类标准差异条款（变电部分）的通知3 检验周期直流绝缘监察装置检验分为新安装检验、部检、全检。
其中新装置投运一年内进行一次全检；部检周期为3年、全检周期为6年。
4 检验项目5 检验所用试验设备要求1）万用表采用41/2位数字万用表，准确度等级0.05级；2）可调电阻箱，精度0.1Ω、量程999kΩ；3）1000V直流兆欧表；4）直流接地校验仪。
6 检验内容6.1 铭牌参数6.2外观及接线检查6.3绝缘检查6.4装置上电检查6.5装置逆变电源检验逆变电源的自启动性能校验（负载状态下）6.6绝缘监察（测）及接地选线装置的检查6.6.1绝缘监察功能检查当直流正、负母线任意一极对地降低到规定值时，绝缘监察装置应发出声光报警。
直流绝缘监察装置的运行原理方法
直流绝缘监察装置的运行原理方法直流绝缘监察装置是一种用于检测直流系统绝缘性能的设备。
其运行原理方法主要包括信号源、探头、信号处理和显示等几个方面。
信号源是直流绝缘监察装置的核心部件之一。
它通过产生一定的直流电压信号，作为被测设备的工作电压。
信号源需要具备稳定性和精确性，以确保测试结果的准确性。
探头是直流绝缘监察装置的另一个重要组成部分。
它通常由两个电极组成，用于将信号源产生的直流电压施加到被测设备上。
同时，探头还能够感知被测设备的绝缘状态，并将其转化为相应的电信号。
然后，信号处理是直流绝缘监察装置的关键环节之一。
它主要负责将从探头获得的电信号进行放大、滤波、采样和数字化处理，以提取有用的信息。
信号处理过程中需要注意防止信号失真和噪声干扰，以确保测试结果的可靠性。
显示是直流绝缘监察装置的输出部分。
经过信号处理后的数据将通过显示装置进行展示。
显示装置通常采用液晶显示屏等方式，将绝缘电阻值、泄漏电流值等参数以数字或图形的形式显示出来。
这样，操作人员可以清晰地了解被测设备的绝缘状态，并及时采取相应的措施。
除了以上的主要原理方法外，直流绝缘监察装置还常常配备一些辅助功能，以提高测试效率和便捷性。
例如，自动测量功能可以实现对被测设备的自动测试，减轻了操作人员的负担。
数据存储功能可以将测试结果保存下来，方便后续分析和比对。
报警功能可以在被测设备绝缘状态异常时发出警示，提醒操作人员及时处理。
直流绝缘监察装置的运行原理方法主要包括信号源、探头、信号处理和显示等几个方面。
通过这些环节的相互配合，可以实现对直流系统绝缘性能的检测和监控。
直流绝缘监察装置在电力、通信、交通等领域具有重要的应用价值，可以帮助人们及时发现和解决绝缘故障，保障设备和人员的安全。
浅谈直流系统绝缘监察及接地故障
浅谈直流系统绝缘监察及接地故障在电力系统中，直流系统和交流系统一样，是不可或缺的组成部分。
直流系统的运行状况将会对系统中断路器和自动装置的稳定性产生直接影响，对于电力系统正常运行具有非常重要的作用。
为了保证电力运行的稳定性，就需要全面掌握直流系统的事故类型和非正常运行状态的表现，并要在最短的时间内解决故障。
为了实现这一目的，笔者结合自己多年的实践经验，对直流系统中绝缘监察装置的主要作用和工作原理进行了阐释，然后简单概括了接地故障产生的原因，最后具体论述了接地故障的处理办法。
标签：直流系统；绝缘监察；接地故障直流系统的很容易发生接地故障，虽然一点接地不会对系统的正常运行造成太大影响，但若不能及时解除故障，当第二点接地之后，就很容易让继电保护装置操作失误，导致严重事故的发生。
目前，绝缘装置是直流系统最主要的保护装置，所以我们要对直流系统的绝缘监测和接地故障引起足够的重视，并不断提高监测水平，提高解决故障的能力和效率。
下面，笔者就对直流系统中的绝缘装置和接地故障进行详细探讨。
一、直流系统绝缘监察概述（一）绝缘监察装置的主要作用绝缘监察装置的主要作用就是保护直流系统供电的稳定性和安全性。
在整个直流系统中，只有直流屏部位的绝缘监测装置中有一个通过电阻值较大的人为接地点，且数值大于25Kω。
之所以设置这一人为接地点，就是为了对整个直流系统进行监控和测量。
这样，直流系统在运行的过程中对地是绝缘的，并可以将人为的接地点看作一个正母线和负母线之间的零电位点，也就是中性点的不接地系统。
通过这一装置，如果其中一种母线的电阻出现电阻过高或者过低接地，或者对地绝缘的电阻下降，中性点就会随之移动，拉高未接地点的电位，实现接地点和未接地点之间的电位平衡。
（二）绝缘监察装置的工作原理由上图可知，系统回路是按照WC+-R2-R1-WCV-的顺序连接的。
在上图串联电路中，R1和R2的参数是相同的，电压经过分流之后，图中的点A就是中性点，也就是正母线和负母线之间的零电位点。
GY-MDZ微机直流系统绝缘监察及接地选
目录一、概述 (1)二、型号说明 (1)三、功能简述 (1)四、系统结构 (2)五、面板布置及说明 (3)六、直流传感器 (6)七、各功能键介绍及参数说明 (7)八、特点 (11)九、技术指标 (12)十、注意事项 (12)十一、安装尺寸图 (12)一、概述目前在我国直流系统中运行的直流接地检测装置，是通过整定平衡桥门限值进行接地检测的，其存在整定不准确、误差大、不灵敏等缺点；或是某些厂家生产的检测装置是通过在支路或母线上注入交流信号进行检测，这样会对母线造成影响，我厂生产的GY -MDZ 型微机直流系统绝缘监测装置测试原理是通过监测各支路上的传感器的输出信号来实现。
当某条支路出现接地故障后，该接地支路上的传感器便感应出信号，无需在支路或母线上注入交流信号，因此本装置不会对直流系统产生影响。
该装置采用了单片机处理，其功能强，适用于不同用户的各种特殊功能要求。
二、型号说明举例说明：GY -MDZ-16C-1M ：此型号具体含义为：直流系统为Ⅰ段母线，最多可监测支路出线数为16路，同时带通讯功能。
三、功能简述●可对直流系统供电电压进行监视显示，可对母线电压过压、欠压报警输出，报警方式采用了面板指示灯及音响，用以提醒运行人员。
同时还提供给用户一组常开触点进行其它控制，过压或欠压整定值用户可通过键盘操作自行设置。
●装置可用在I 段母线的直流系统中（此时最大可监测直流系统80条支路），同时还具有监测两段独立的直流母线系统功能（两段母线可为不同电压等级），若在同时监测两段母线情况下，每段可监测的支路数为任意，但两段所监测的支路数总和不能大于80路。
●若直流系统发生接地故障，装置除能显示出接地母线、接地支路、接地极性、接地电压及接地电阻外，还可把接地发生日期、时间记录下来，以供用户查询或把此类数据通过串行口传输给用户上位机，系统本身存储接地故障次数达256次。
● 有实时时钟显示。
● 装置设有RS-232、RS-485、RS-422通信接口，用户可自选。
直流接地的现象、危害、处理原则和顺序
直流接地的现象、危害、处理原则和顺序示例文章篇一：《直流接地：现象、危害、处理原则和顺序》嗨，大家好！今天我要给你们讲讲直流接地这个事儿。
这可真是个有点复杂又超级重要的东西呢。
先说说直流接地的现象吧。
就好像家里的电线出问题了一样，在直流系统里，如果有接地情况，会有好多奇怪的表现。
比如说，绝缘监察装置会发出信号，这就像是一个小警报在叫着“嘿，有情况啦”。
而且啊，有时候会发现直流母线的电压可能会出现波动。
这波动就像小海浪一样，一会儿高一会儿低的。
如果接地发生在控制回路，那可就更麻烦了，那些控制设备可能就像调皮的小孩，不听话了。
信号灯可能会乱闪，就像天上的星星突然都乱了位置似的。
继电器呢，也可能会不正常地动作，就好比一个本来很守纪律的士兵突然开始乱走。
那直流接地有啥危害呀？这危害可不小呢。
就像一个健康的身体里突然有了病菌一样。
如果直流正极接地，那可能会让保护装置误动作。
想象一下，保护装置就像一个忠诚的卫士，本来是要保护城堡的，结果因为这个错误的信号，像个糊涂蛋一样开始乱攻击。
这要是在电力系统里，可能就会把好好的设备给切断，那就像突然把一个正在工作的机器给停掉了，多耽误事儿呀。
要是直流负极接地呢，可能会让保护装置拒动。
这拒动就像是卫士睡着了，敌人都来了还不知道呢。
要是有故障发生，设备就得不到保护，那就像没有伞在大雨里一样，只能被淋坏啦。
再讲讲处理原则吧。
处理直流接地可不能乱来，就像解一道很难的数学题，要有步骤。
首先得判断是哪一极接地。
这就像在一堆乱麻里找线头一样，得细心。
一般呢，会根据绝缘监察装置提供的信息来判断。
然后啊，要尽快找到接地点。
这时候就像侦探在找线索，一点一点地排查。
不能用拉路法随便乱拉，要是拉错了，可能会造成更大的麻烦。
就像在一个很精密的机器上乱拆零件，可能会把机器弄坏。
要按照一定的顺序，从次要的回路开始排查，像先检查那些不太重要的小支路，要是在这些小支路里发现了问题，那就好解决啦。
那处理顺序是啥样的呢？我给你们好好说说。
电力行业产品分类
电力行业产品综述电力（electric power）综合定义：作为产业属性，为发电、输电、变电、配电、用电及其设备等的统称。
作为动力属性，指用来做功的电能。
电力行业产品综合分类：一次设备，二次设备，电力材料，节能环保，可再生能源，电力信息科技，电力工具，低压电工设备及器材，其他。
A,一次设备定义及分类：定义：直接生产，输送、分配和使用电能的设备，称为一次设备，主要包括以下几个方面：1、生产和转换电能的设备：如将机械能转换成电能的发电机，变换电压，传输电能的变压器，将电能变成机械能的电动机等。
2、接通和断开电路的开关设备：如高低压断路器、负荷开关、熔断器、隔离开关、接触器、磁力启动器等。
3、保护电气：如限制短路电流的电抗器、防御过电压的避雷器等。
4、载流导体：如传输电能的软、硬导体及电缆等。
5、接地装置一次设备产品：根据定义分配：1、发电机（柴油发电机，汽轮发电机，水轮发电机，直流发电机，交流发电机，三相异步发动机，从而由以上组织的发电机组）电力变压器（变频变压器，油浸式变压器，变流变压器）锅炉（蒸汽锅炉、热水锅炉、汽水两用锅炉、有机热载体锅炉，燃煤锅炉、燃油锅炉、燃气锅炉、余热锅炉、电加热锅炉、生物质锅炉，自然循环、强制循环、混合循环，常压锅炉、低压锅炉、中压锅炉、高压锅炉、超高压锅炉，单锅筒锅炉、双锅筒锅炉，内部或外部分：内燃式锅炉、外燃式锅炉，自然循环锅炉、强制循环锅炉、直流锅炉等）2、高压断路器（油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、真空断路器、压缩空气断路器等，DW系列高压户外安装多油断路器，SW系列高压户外安装少油断路器，SN系列高压户内安装少油断路器，ZW系列高压户外安装真空断路器，ZN系列高压户内安装真空断路器，LW系列高压户外安装SF6断路器，LN系列高压户内安装SF6断路器）低压断路器：（分为万能式断路器和塑料外壳式断路器两大类，DW10系列框架式自动开关，DWX15、DWX15C系列万能式限流断路器，DW17（ME）系列万能式断路器，DZ10系列塑料外壳式自动开关，DZ15系列塑料外壳式断路器，DZX10系列塑料外壳式限流断路器，DZ20系列塑料外壳式断路器，DZ25系列塑料外壳式断路器）高压和低压断路器就是我们生活中俗称的空气开关。
直流屏试验记录
直流绝缘监察装置试验记录安装位置及用途： 2#机110V直流1#馈线柜Ⅰ. 铭牌型号：WJY-3000A 电源：DC110V生产厂家：深圳奥特迅电力设备有限公司Ⅱ. 试验（温度：27℃湿度：70%）1. 外观检查：完好2. 绝缘检查：15MΩ3. 报警设定值控制母线过压：132 V 控制母线欠压：98 V正母线对地欠压：35 V 负母线对地欠压：35 V正对地绝缘电阻：20 kΩ负对地绝缘电阻：20 kΩ支路接地电阻：25 kΩ支路数：404. 模拟报警模拟过压报警：装置显示及输出正常模拟欠压报警：装置显示及输出正常模拟绝缘降低：装置显示及输出正常模拟装置故障：装置显示及输出正常模拟电源消失：装置显示及输出正常模拟各支路接地：循检正确，显示正确5. 直流母线绝缘记录正对地绝缘：120 MΩ负对地绝缘：120 MΩ正对负绝缘：100 MΩ测试结论：合格名称型号精度电动绝缘电阻表3121 10 电压表T24-V 0.2安装位置及用途：2#机110V直流2#馈线柜Ⅰ. 铭牌型号：WJY-3000A 电源：DC110V生产厂家：深圳奥特迅电力设备有限公司Ⅱ. 试验（温度：6℃湿度：70%）1. 外观检查：完好2. 绝缘检查：15MΩ3. 报警设定值控制母线过压：132 V 控制母线欠压：98 V正母线对地欠压：35 V 负母线对地欠压：35 V正对地绝缘电阻：20 kΩ负对地绝缘电阻：20 kΩ支路接地电阻：25 kΩ支路数：404. 模拟报警模拟过压报警：装置显示及输出正常模拟欠压报警：装置显示及输出正常模拟绝缘降低：装置显示及输出正常模拟装置故障：装置显示及输出正常模拟电源消失：装置显示及输出正常模拟各支路接地装置循检正确，显示正确5. 直流母线绝缘记录正对地绝缘：120 MΩ负对地绝缘：120 MΩ正对负绝缘：100 MΩ测试结果：合格名称型号精度电动绝缘电阻表3121 10 电压表T19-V 0.5安装位置及用途：2#机220V直流1#馈线柜Ⅰ. 铭牌型号：WJY-3000A 电源：DC220V生产厂家：深圳奥特迅电力设备有限公司Ⅱ. 试验（温度：6℃湿度：70%）1. 外观检查：完好2. 绝缘检查：15MΩ3. 报警设定值控制母线过压：253 V 控制母线欠压：198 V正对地绝缘电阻：20 kΩ负对地绝缘电阻：20 kΩ4. 模拟报警模拟过压报警：装置显示及输出正常模拟欠压报警：装置显示及输出正常模拟绝缘降低：装置显示及输出正常模拟装置故障：装置显示及输出正常模拟电源消失：装置显示及输出正常模拟各支路接地装置循检正确，显示正确5. 直流母线绝缘记录正对地绝缘：100 MΩ负对地绝缘：100 MΩ正对负绝缘：90 MΩ测试结果：合格名称型号精度电动绝缘电阻表3121 10 电压表T19-V 0.5安装位置及用途：#2机110V直流1#充电柜Ⅰ. 铭牌型号：JKQ3000B 电源：DC110V 生产日期：2008.04 生产厂家：深圳奥特迅电力设备有限公司Ⅱ. 试验1. 外观检查：完好2. 绝缘检查：25MΩ3. 参数设定值交流过压整定：264V 交流欠压整定：176 V充电机均充电压：122.2V 浮充电压：117V充电机输出过压：132V 充电机输出欠压：90V控母过压：132V 控母欠压：99V合母过压：0.000V 合母欠压：0.000V蓄电池组过压：127.4V 蓄电池组欠压：93.6V单节电池过压： 2.60V 单节电池欠压： 1.80V温补系数：0.0V/ċ电池容量：400AH母线对地电阻：20 kΩ支路对地电阻：20 kΩ4. 模拟报警模拟过压报警：装置显示及输出正常模拟欠压报警：装置显示及输出正常模拟绝缘降低：装置显示及输出正常模拟装置故障：装置显示及输出正常模拟电源消失：装置显示正常5. 直流母线绝缘记录正对地绝缘：75MΩ负对地绝缘：75 MΩ正对负绝缘：60MΩ名称型号精度电动绝缘电阻表3121 10 电压表T24-V 0.2测试结果：合格安装位置及用途：#1机110V直流2#充电柜Ⅰ. 铭牌型号：JKQ3000B 电源：DC110V 生产日期：2008.04 生产厂家：深圳奥特迅电力设备有限公司Ⅱ. 试验1. 外观检查：完好2. 绝缘检查：25MΩ3. 参数设定值交流过压整定：264V 交流欠压整定：176 V充电机均充电压：122.2V 浮充电压：117V充电机输出过压：132V 充电机输出欠压：90V控母过压：132V 控母欠压：99V合母过压：0.000V 合母欠压：0.000V蓄电池组过压：127.4V 蓄电池组欠压：93.6V单节电池过压： 2.60V 单节电池欠压： 1.80V温补系数：0.0V/ċ电池容量：400AH母线对地电阻：20 kΩ支路对地电阻：20 kΩ4. 模拟报警模拟过压报警：装置显示及输出正常模拟欠压报警：装置显示及输出正常模拟绝缘降低：装置显示及输出正常模拟装置故障：装置显示及输出正常模拟电源消失：装置显示正常5. 直流母线绝缘记录正对地绝缘：85MΩ负对地绝缘：80 MΩ正对负绝缘：75MΩ名称型号精度电动绝缘电阻表3121 10 电压表T24-V 0.2测试结果：合格安装位置及用途：#2机220V直流1#充电柜Ⅰ. 铭牌型号：JKQ3000B 电源：DC220V 生产日期2008.04 生产厂家：深圳奥特迅电力设备有限公司Ⅱ. 试验1. 外观检查：完好2. 绝缘检查：15MΩ3. 参数设定值交流过压整定：264 V 交流欠压整定：176V充电机均充电压：244.4V 浮充电压：234V充电机输出过压：255V 充电机输出欠压：180V控母过压：253V 控母欠压：198V合母过压：0.00V 合母欠压：0.00V蓄电池组过压：254.8V 蓄电池组欠压：187.2V单节电池过压： 2.6V 单节电池欠压： 1.8V温补系数：0.0V/ċ电池容量：1400AH母线对地电阻：20 kΩ支路对地电阻：20 kΩ4. 校验模拟过压报警：装置显示及输出正常模拟欠压报警：装置显示及输出正常模拟绝缘降低：装置显示及输出正常模拟装置故障：装置显示及输出正常模拟电源消失：装置显示正常5. 直流母线绝缘记录正对地绝缘：150MΩ负对地绝缘：150 MΩ正对负绝缘：110MΩ名称型号精度电动绝缘电阻表3121 10 电压表T24-V 0.2测试结果：合格。
便携式直流绝缘监察装置的研发及应用
图１ 直流绝缘监察装置组成原理图 该装置 由Ｒ 钳制接地 电路 构成绝缘检查系统前级 ， Ｃ 将直流电源正 极 或负极对地 电势差 由悬浮状态钳制为对地电势差＋ ， １ ｕ和一 ／ ； ／ ２ １ Ｕ ＡＤ ２ 转换 ＮＣ 数据处理器将电压模拟量转换为数字量 ， Ｃ 数据处理器对 Ｕ Ｍ Ｕ 电压数值进行计算 比较 ； 绝缘故 障发生时 Ｍ Ｕ Ｃ 将信 号发送给声光报警 电路 ， 出声光报警 。装置 电路 图见图 ２ 发 。
２ ／ Ｃ电 源模 块 ．ＤＣＤ ４
Ｄ ／ Ｃ电源模 块将 Ｄ ２ ０ 转换 为 Ｄ ５ ， Ａ Ｄ ＣＤ Ｃ ２Ｖ Ｃ Ｖ 为 ／ 采样 ＭＣ Ｕ数据处 理器 和功率 放大器提供 电源。
３具 体 实施 方 式 ．
由图 １ 所示 ， Ｒ 钳制接地 电路 的作用 下 ， 在 Ｃ 电源正极对地 电势差 和地对 负极 电势差相 同（ 一正 一负 ） 。电源经 整流二极 管和 电容器作 用 ， 将直 流 系统 中的包 含 的交 流 干扰 量 过滤 ， 进 入 Ａ Ｄ转换 和 可 使 ／ Ｄ— Ｃ ＤＣ电源部 分的 电力 为纯净直流量 。Ｄ — Ｃ ＤＣ电源 为Ａ Ｄ转换 ＭＣ ／ Ｕ 数据处理器 以及声光 报警电路提供 电压适合 的稳 定电源 。Ａ Ｄ ／ 转换 电
２装 置 组 成 ．
电压采 集线 、 断器 和整流二极管 串联 ， 熔 整流二极 管和电容桥 、 电 阻桥分别连接 ， 接地点连接在 电容桥 、 电阻桥的中点。 ２２ＡＤ采样 ＭＣ ． ／ Ｕ数据处理器 Ａ Ｄ采样 电路 由分 压电 阻桥 Ｒ３ Ｒ 、 压 电阻桥 Ｒ５ Ｒ ／ 和 ４分 和 ６以及 ＭＣ Ｕ数据处理器构成 。其 中， 分压 电阻桥分别 由两个电阻串联构成。 ２３ ．声光报警 电路 声光报警 电路包括发光二极管 Ｌ ３ Ｌ Ｄ 和 Ｌ Ｄ５ 限流电阻 Ｒ 、 ＥＤ 、Ｅ ４ Ｅ 、 ７ Ｒ 和Ｒ 、 ８ ９ 功率放大器和扬声器。 装置工作状 态和故障信息（ 包含正极接地故障和负极接地故障 ） 由 Ｍ Ｕ Ｃ 数据 处理器经 限流电阻和发光 二极管指示 。声 音信号 由ＭＣ 发 Ｕ 出经功率放 大器放 大后推动扬声器发声 。
直流系统绝缘监察装置课件
直流系统绝缘监察装置
Your company slogan
直流系统绝缘监察装置
(3) 绝缘电阻的折算
通过上述方法测得绝缘电阻Ri为整个直流系统的对地绝缘电阻，正、负极母线的 对地电阻应具体折算。
①正极接地时
调节RW使电桥平衡后，设电位器RW的滑动点距正极侧长度为X，则平衡方程为 ： RJY+ [ ﹙ 1-X ﹚ RW+2R] ≠ RJY-XRW 因为：1R=2R=RW ，令其组织为R，则：
Your company slogan
ห้องสมุดไป่ตู้
直流系统绝缘监察装置
谢 谢！
Your company slogan
Your company slogan
直流系统绝缘监察装置
如图所示电路， 由1R、2R、电位 器RW，监察继电 器LDJ，测量表计 1V、2V，转换开 关XK、CK等组成， 其中
1R=2R= RW=1K Ω。
Your company slogan
直流系统绝缘监察装置
正常运行 绝缘检查装置是根据 电桥原理进行检测的。 正常运行时，转换开 关XK、CK均处于中 间位置，电压表2V指 示直流母线电压值。 电压表1V因断路而无 指示，等电值如右图所 示。
故障 当直流系统中任何一极对地绝缘下降到规定标准值以下是，例
如负极直接接地， RJY-=0，电桥失去平衡，继电器LDJ中有电流 通过，使：
+ →1RD →1R →XK5-7 →LDJ线圈→ CK9-11 →地(-) 电路接通，继电器LDJ受电动作，其常开接点闭合发出预告音 响和光子牌信号。
Your company slogan
这是因为直流正极接地后，对地绝缘电阻RJY+很小甚至为零，当XK投向Ⅱ 时又将电阻2R短接，使电桥各臂电阻不对称，即：
直流接地故障的查找方法
直流接地故障的查找方法变电站的直流系统是由蓄电池组与浮充电装置并联供给直流负荷所组成的运行系统。
正常情况下，直流电源的正、负电源对地是绝缘的（分别为＋110V、－110V），当变电站中二次回路发生一点接地时，在一般情况下并不影响直流系统的运行（接地电源电压下降，未接地电源电压上升）。
但当回路发生两点或多点接地时，就会造成正负级短路，开关与保护误动或拒动等情况发生。
此外，在特殊情况下，一点接地也可能造成保护误动作。
直流系统接地故障在变电站中经常发生，对于运行环境差，运行时间长的设备，发生故障的机会更多，而且往往会同时出现几个接地点，查找起来显得非常困难。
一、基本方法1、利用绝缘监察装置判断变电站的直流系统一般分为两段，每段母线上均装有绝缘监察装置。
主厂房在直流母线上均装有微机直流系统绝缘在线监测装置，直流系统正常工作时，装置数字显示母线电压，监测直流系统正、负母线绝缘状况，当直流系统发生接地时，装置自动启动报警之后产生低频信号，由正负直流母线平衡对地注入直流系统，再通过安装于每一支路上的传感器接收这一低频交流信号，CPU对各条线路所采集信号电流进行分析，判断出故障线路号及接地电阻值，完成自动选接地线的功能。
对于投运时间较早的变电站直流监察装置一般是利用传统的电桥原理构成的，正常运行时，直流正负母线对地绝缘电阻是平衡的，当发生一点接地时，电桥平衡遭到破坏，接地继电器流过较大的电流，当线圈电流大于整定值时，继电器动作，发出声、光信号报警。
2、断路判断根据负荷的重要性，依次短时拉开直流屏所供直流负荷各回路。
当切除某一回路时故障消失，则说明故障就在该回路之内。
继续运用拉路法，就可以进一步确定故障在此回路的哪一支路当中。
例如，断开直流屏主控控制回路熔断器，绝缘监察装置”接地”信号消失，说明故障在此回路中。
3、分段排除让直流负荷分段开环运行，再断开直流母线分段开关及回路环路开关，然后采用拉路法，故障范围更容易确定。
2014直流电源系统绝缘监测装置技术条件解读
交流窜入直流系统选线原理：通过上述分析，我们仍用直流系统支路绝缘故障监 测方法便可实现交流窜入直流系统选线功能。
为什么直流电源系统要装设绝缘监测装置 一、电力系统用直流电源接地方式及运行特点 • 系统发电厂和变电站直流电源系统，整个供电网络是通过电缆、导 • 线、汇流排等导体与户外、户内高、低压电气设备和装置的端子箱、操作箱
、自动装置、保护装置、断路器操作机构等用电装置相连接。是一个涉及点 多、面广、线长、十分庞大的多分支供电网络，发生接地的机率很高。 • 为了提高发电厂和变电站直流电源系统供电的可靠性，应采用了不直接接地 运行方式。 • 电力工程直流系统设计技术规程DL/T5044―4.5.5 条款：除有特殊要求的直流 系统外，直流系统应采用不接地方式。(不严谨) • 任何一个电源系统，无论是交流还是直流，为了系统自身运行安全可靠稳定 ，交流电源中性点或直流电源系统正负某一极，均应根据其电压等级、及其 技术特性和工作条件的不同，因而对运行的可靠性、设备绝缘、及其保护措 施的影响和要求也不一样。这是一个影响到经济技术，而由多方面因素决定 的综合性问题。 • 交流系统中性点的运行方式有中性点不接地、中性点经消弧线圈接地、中性 点直接接地三种。 • 直流系统有一极直接接地、两极通过高阻接地、不接地三种。
一是系统发生接地是客观存在的；二是直流系统正负母线对地存有大量 分布电容；三是直流系统正极对地电压要比系统负极对地电压低一些。
在由电感L或电容C构成的电路中，稳定状态是在电路开闭（换路）一段 时间之后才形成的。这是由于电感电流或电容电压不能突变所决定的。
直流电源系统绝缘监察装置技术
直流电源系统绝缘监察装置技术•直流电源系统绝缘监察装置主要功能是：在线检测直流电源系统的对地绝缘状况（包括直流母线正负接地电压、蓄电池回路和各个馈线回路绝缘状况），并自动检出故障回路。
当设备直流电源系统发生接地故障（正接地、负接地或正负同时接地），其绝缘水平下降到低于规定值（可整定）时，绝缘监察装置应能显示和发出报警信号，有接点信号和标准通讯接口输出，并且能够判断接地极性。
•被测母线及支路正极、负极对地绝缘电阻报警值可由检测装置设置，报警值宜设置为25kΩ（220V系统），母线对地电压检测误差不大于±2％，支路电阻检测误差不大于±10%。
•在所有直流支路及蓄电池回路安装检测传感器，传感器应同一批量，传感器信号连线必须按直流母线顺序依次接入。
•绝缘监察装置所有出厂技术资料(应有制造厂绝缘监视仪、传感器等检查数据)，随屏发运至招标方，并附有反映该部件工作状况的投标方试验结论。
•绝缘监察装置应至少具备以下功能直流电源系统绝缘降低监测功能：应具有监测正、负母线和支路绝缘降低功能；应具有监测正、负母线同时绝缘降低功能，可通过设置选择自动或手动投入方式。
投入自动方式时宜每1小时进行一次正、负母线同时绝缘降低检测。
通信功能：绝缘监察装置为独立的智能装置，应至少有1个RS485/232通讯接口，可与直流电源系统监控单元通信。
事件记录功能：绝缘监察装置接地故障和故障恢复都应有事件记录产生，可存储不低于100次事件记录，时间记录应精确到秒，事件记录包括事件起始结束时间、接地故障和故障恢复、接地故障点位置信息。
事件记录应具有掉电保持功能。
对时功能：绝缘监察装置应能通过报文与监控单元进行网络对时。
不宜采用对直流母线注入低频信号工作方式查找接地的绝缘监察装置，以减少对直流母线影响。
绝缘监察装置绝缘电阻测量精度应达到：母线测量允许偏差为绝缘报警整定值的±5%，支路为±10%。
直流系统绝缘监察装置的工作原理
直流系统绝缘监察装置的工作原理嘿，朋友们！今天咱们来聊聊直流系统绝缘监察装置这个超有趣的玩意儿。
你可能会想，这是个啥呀？听我慢慢道来。
在直流系统里啊，就像是一个小社会一样，各个部分都得有条不紊地工作。
绝缘呢，就好比是这个小社会里的法律和秩序。
要是绝缘出了问题，那就像社会乱了套一样。
这时候，绝缘监察装置就像一个超级侦探闪亮登场了。
我有个朋友，小李，他在电厂工作。
有一次，他就跟我讲他们厂里直流系统的事儿。
他说：“你知道吗？直流系统要是绝缘不好，那可麻烦大了。
”我就好奇地问：“为啥呀？”他就给我解释起来。
直流系统绝缘监察装置啊，它主要是通过监测直流系统正负极对地的绝缘电阻来工作的。
这就好比是在给正负极这两个小伙伴量身高（当然这里是说测电阻啦）。
正常情况下呢，正负极对地的绝缘电阻都很大，就像两个健康的人，身体很强壮，没什么毛病。
那它怎么监测呢？这里面可有大学问。
它会利用一种巧妙的电桥原理。
想象一下，电桥就像是一座桥，正负极分别在桥的两边。
中间呢，有一些特殊的电路元件在搭桥。
当绝缘良好的时候，这个电桥是平衡的，就像一座稳稳当当的桥，两边受力均匀。
可一旦有绝缘下降的情况，比如说正极或者负极有漏电了，就像是桥的一边突然有个小怪兽在捣乱，让这一边变轻或者变重了，电桥就不平衡了。
我又问小李：“那这个装置怎么知道是哪边出问题了呢？”小李笑着说：“这就更神奇了。
”这个装置可以通过测量电桥不平衡时的一些参数，来判断到底是正极还是负极的绝缘电阻变小了。
就像是侦探通过一些蛛丝马迹来判断到底是哪个嫌疑人犯了错。
如果是正极绝缘电阻变小，那就说明正极这边可能有漏电到地的情况；如果是负极绝缘电阻变小，那就是负极这边的问题。
而且啊，这个绝缘监察装置还会报警呢。
就像一个小卫士，一旦发现有情况，就大声喊：“不好啦，绝缘有问题啦！”这样工作人员就能及时知道，然后去排查到底是哪里出了故障。
还有啊，在一些比较复杂的直流系统里，可能有很多支路。
《电气设备及系统》复习题
《电气设备及系统》复习题《发电厂变电站电气设备》复习题一、填空题1、电力系统是由生产，输送，分配和使用电能的设备组成的整体。
2、由各级电压的_______ 变电站_____和____输配电线路______组成的部分称为电力网。
3、发电厂是将天然的一次能源转换为电能的工厂，变电站是变换电压和分配电能的场所。
4、火力发电厂按其作用来分有凝气式发电厂和热电厂两种类型。
5、直接生产、输送、分配和使用电能的设备，称为一次设备。
6、二次设备是对一次设备和系统的运行状况进行测量、监测、控制和保护的设备。
7、用电设备的额定电压和所在电力网的额定电压相等，发电机的额定电压是所在电网额定电压的 1.05倍。
8、若发电机电压母线额定电压为6kv，则发电机额定电压为___6.3_____kv, 与发电机直接相连的升压变压器一次侧额定电压为__6_、3____kv 。
9、电力系统的中性点运行方式有直接接地、不接地、经消弧线圈三种。
10、中性点不接地系统中发生单相接地故障时，接地相电压变为0 ，非接地两相电压变为线电压，线电压故障前后相等。
11、消弧线圈的补偿方式有全补偿、过补偿、欠补偿三种。
12、小接地电流系统的相对地绝缘水平按线电压设计；大接地电流系统的相对地绝缘水平按相电压设计。
13、除正常情况外,一切_____相与相___的短接称为短路,在中性点直接接地系统或三相四线制系统中,还包括_____相与地____或相与中线的短接。
14、短路的类型有三相短路,_____ 两相短路___,_____ 单相接地短路 ___和两相接地短路。
15、由热电子发射和强电场产生初始电子，由碰撞游离形成电弧，而电弧的维持依靠的是热游离。
16、电弧的去游离方式有_____复合______和扩散_______________。
17、高压断路器有两种作用：控制作用和保护作用。
18、高压断路器的基本结构都是由开断元件、传动元件、操动机构、绝缘支撑件和基座组成的。
QDA-200 系列直流接地告警与选线装置 说明书
QDA-200系列直流接地告警与选线装置使用说明书广州市仟顺电子设备有限公司目录1.概述 (3)2.工作原理简述 (4)3.功能特点 (5)4.产品名称说明 (5)5.主要技术参数 (6)6.主机面板布置及说明 (6)7.QDA-200B、QDA-200C功能菜单简介 (11)8.通讯 (11)9.QDA-200B、QDA-200C安装与接线 (11)1.概述直流系统接地告警与选线装置（俗称“直流系统绝缘监察装置”），是针对直流系统正负极对地绝缘电阻，当达到告警整定值，发接地告警信号，并进行接地支路造成工作，将接地故障定位少数供电回路，以提高接地故障处理速度，减轻劳动强度，缩短接地周期，使电力系统运行更安全。
近十多年在电力系统大量使用的一些微机直流接地监测装置，在运行过程中主要存在下列问题：①不能判断正、负极绝缘均等下降两极同时发生接地故障的机会很少，但一极发生接地出现较高的接地（即绝缘下降）的机会却很多，假如告警装置设定的告警电阻25ΚΩ，在正极发生R1=80kΩ的接地，此时不会告警，一般也不会查找接地。
运行一段时间，尚若负极又发生R2=60kΩ接地，这时正负极结缘都下降，但电压会更平衡.反映出的系统绝缘会更高，一般会让人误解原绝缘下降问题恢复了。
从我公司对现场近100套绝缘装置的检验结果看，正负极分别发生10k、15k接地故障，装置检测出的正极接地电阻为100k以上，而负极接地电阻为无穷大，给继电保护安全运行埋下了重大隐患。
②误、漏选线一些采用对地施加5Hz左右信号的装置，因为没有考虑分布电容的影响，经常出现误、漏选线现象，即真正接地支路不能选出，而没有接地的支路又选为接地支路，误导运行维护人员，反而增加了接地查找的难度，以致用户对这类设备失去信心。
③对地电压波动很大正常工作时，母线对地电压波动很大如40V以上，有的波动高达到200V。
但绝缘装置显示的对地电压却稳定不变。
④对地电压偏移很大当绝缘电阻还非常高时，如100kΩ以上，对地电压大幅偏离50％，如超过60％母线电压。
