食管心脏电生理PPT课件

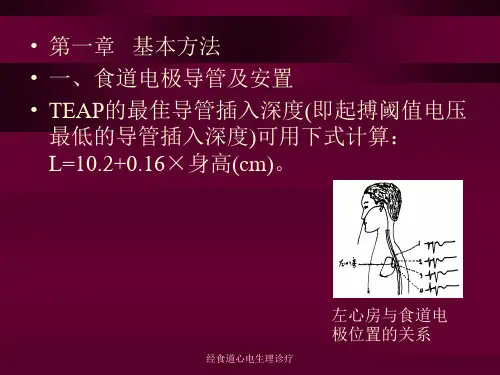

插入食管电极 记录12 导联心电图，将电极导管前端略作弯曲，从患者一 侧鼻腔或口腔缓慢插入，端与电生理仪连接 电极导管定位：电极导管插入深度为：男性 36~40cm ， 女性 34~38cm，到达上述深度时，当食管导联心电图提示 记录电极位置相当于左心房水平，为最佳起搏部位


电极顶端位置 P波形态

显性旁路的进一步明确

诊断隐匿性房室旁路
隐匿性房室旁路无前传功能，心房起搏不会显示 心室预激，但通过诱发顺向型 AVRT能证实旁路 的存在和判断旁路的大概位置


旁路存在单向阻滞，S1S1和S1S2均可诱发顺向型 AVNRT

可终止的心动过速： 折返性房性心律失常、房室结折返性心动过速、房室折返 性心动过速、束支或分支折返型室性心动过速
距鼻前孔深度（cm ） QRS波形态
心房上部 25~30 负向为主 Qr型 心房中部 30~35 正负双向，振幅大 Qr或 QR型 心房下部 35~40 正负双向或直立 Qr或 QR型 心室上部 40~50

心肌兴奋性指心肌对附近组织传导来的兴奋能够发生反应 的特性 心肌兴奋激动后在短时间内完全地或部分地丧失兴奋性， 称为不应性，不应性所持续的时间称为不应期 [1]应用大于阈刺激值1000倍的刺激也不引起兴奋反应时， 称为绝对不应期 [2]应用比阈刺激值高出2～4倍强度的刺激，不能引起兴奋 反应的时期，称为有效不应期 [3]用比阈刺激高2～4倍的刺激，能够引发扩布性激动反应 的间期称为相对不应期
＜150bpm
阳性意义：判断隐匿性房室传导阻滞
解剖和电生理差异： 快径——传导快， 不应期长 慢径——传导慢， 不应期短
刺激方法： S1S1递增刺激，激动进入快径不应期，开 始进入慢径传导，出现SR间期延长

S1S2负扫描刺激，S2进入快径不应期，S2R 延长大于50ms的跳跃现象

S1S1刺激下SR延长


1906 年，Gremer 首先记录到食管导联心电图 1952年， Zoll用脉冲刺激仪经食管对心脏进行电刺激， 首创经食管起搏心脏; 1973 年，Monotoyo应用经食管心房调搏进行了较全面 的心脏电生理检查
最终，食管导联心电图结合心脏程序性刺激技术，形成了 食管心脏电生理技术

食管心脏电生理是一项无创心脏电生理检查和治疗的方法. 该方法利用食管与心脏解剖关系密切的特点,将电极导管 经鼻腔送入食管内,应用心脏刺激仪发放直流电脉冲,通过 贴近心脏的食管电极对心房或心室进行调搏,揭示某些心 律失常的发生机制,诊断和治疗心律失常.

机制：心房参与折返或者距离折返环较近
刺激方法：心房超速刺激或者短阵猝发刺激，每次发放脉 冲不要超过10次，防止心动过速再被诱发，可反复多次直 至心动过速终止

S1S1 190次/min刺激

在无心腔内起搏条件时，用于紧急情况下抢救心脏骤停， 并为植入心脏起搏器争取时间 病窦综合征——心房起搏 III度房室传导阻滞——心室起搏 由于食管与心室间存在心后间隙，在解剖学有一定的间距， 需较高的电压才可能起搏成功，且心室起搏容易引起室性 心律失常，心室起搏应用较少
（1）心脏刺激仪：国内生产的经食管心房调搏仪可用于心 内或经食管心脏刺激，只是刺激参数不同，经食管刺激的 脉宽10ms，而心内刺激的脉宽12ms （2）食管电极导管：双极 4极6极，常用7F 4极电极导管 （3）记录仪：单通道、多通道的心电图机或多导生理记录 仪，推荐使用刺激仪与记录仪一体的食管心脏电生理检查 仪，能在发放电刺激时同步记录12导联与食管导联心电图
P3
P2
P1
绝 对 不 应 期
相 对 不 应 期
应 激 期

病理性房室传导阻滞不应期延长导致阻滞 低于目标心率时出现
房室阻滞点
一度阻滞点 PR>200ms 文氏阻滞点 文氏房室阻滞 2:1阻滞点
目标心率
≥100bpm ≥130bpm
阳性标准
＜100bpm ＜130bpm
2:1房室阻滞
≥180bpm

Baidu Nhomakorabea
2、SNRT结果判断：
正常 阳性 诊断病窦 起搏器适应症 SNRT 800-1500ms ≥1500ms ≥2000ms ≥3000ms

1、房室传导阻滞点测定方法： 1）刺激方式：S1S1递增刺激，高于自身心率1020次/min开始，每级递增10次/min，刺激10-30s， 其间需要休息30s。刺激中连续记录心电图，直至 出现2:1房室传导阻滞点 2）测量方法：低于目标心率出现房室传导阻滞点

S1S2刺激下跳跃并诱发AVNRT
跳跃

解剖与电生理差异 房室结——传导慢， 不应期长 房室旁路——传导快， 不应期短


提高显性预激旁路诊断的准确性 （1）S1S1或S1S2心房起搏造成最大预激可进一 步明确显性旁路部位； （2）起搏点距旁路越近，预激程度越大； （3）房室结传导速度越慢时，心室预激程度将 越大，S1S1频率增快或S1S2缩短S2的偶联间期 利于显示预激增大的旁路





兴奋性、自律性和传导性合称为电生理特性，而 兴奋性又是自律性和传导性的基础
目的：评价兴奋性 指标：不应期 方法：电刺激

S1S1和S1S2
连续刺激：周长相等的刺激，有递增性和递减性 刺激 程序期前刺激：在基础心律 的基础上引入期前刺激，模 拟房早和室早




复制
缓慢性心律失常 快速性心律失常 一些特殊的心电现象 心肌缺血
房速
室速

1、窦房结恢复时间（SNRT）测定方法
1）停药：48h或5个半衰期 2）刺激方式：开始高于自身心率10-20次/min开 始逐级递增，每级S1S1刺激30-60s，同时记录心 电图，至停止刺激后10次心动周期为止 3）测量方法：每级刺激最后一次脉冲信号至第一 个窦性P波起点的距离
S1 SNRTa SNRTb
• 治疗
• 房室结折返性心动过速 • 房室折返性心动过速 • 房扑 房束旁路 • 缓慢性心律失常

诊断
• 急救

食管电极导管记录的心电波形具有P 波高大清晰 容易辨认的特点，在心律失常诊断和鉴别诊断方 面具有明显优势
复杂心律失常的鉴别诊断： 窦性心律失常 窄QRS波心律失常 宽QRS波心律失常
