电气与新能源学院
5、电容测量
（2）、测量法。转动开关至交流10V位置，
被测量电容（被测电容需要短路放电）串 接于任
一测试棒，而后
跨接于10V交流
黑 表
红 表
电压电路中进行 笔
笔
测量。具体见右图。
电气与新能源学院
6、电感测量
转动开关至交流10V位置， 被测量电感串接于任一测试棒， 而后跨接于10V交流电压电路中 进行测量。
判别三极管质量好坏
用万用表测三极管基极于集电极、 基极于发射极的正向电阻小，反向电 阻大，说明管子是好的；若正向电阻 趋于无穷大，说明管子内部断线；若 反向电阻很小，说明管子击穿。
电气与新能源学院
测量晶体三极管放大系数β值的方法：
（1）转动万用表档位盘至放大系数档位，分别对 应PNP、NPN插孔插入三极管测量，可以从刻度 盘上直接读出放大系数β值。
电气与新能源学院
2.焊锡丝/焊膏介绍
（1）焊料的作用
焊料是易溶金属，它的熔点低于被焊金属，在 熔化时能在被焊金属表面形成合金而将被焊金 属连接到一起。
（2）常用焊料：
63Sn/37Pb、 60Sn/40Pb、 62Sn/36Pb/2Ag、
电气与新能源学院
三、焊接材料
1、 焊料的作用
焊料是易溶金属，它的熔点低于被焊 金属，在熔化时能在被焊金属表面形成合 金而将被焊金属连接到一起。
黑杆接电容器正极。
电气与新能源学院
5、电容测量
（1）直接判断法。一般测量0.01微法以下 的容量的小电容应放在RX10K档测量，测 0.5微法至10微法的电容器应放在RX1K档； 测量20微法至100微法的电容器应放在 RX100档，测量300微法以上的电容应放 在RX10甚至RX1档。选好合适量程后便函 可以进行测量。测量时表针摆动的幅度表 现了容量的大小
电气与新能源学院
1、刻度盘机械归零
在使用前应 检查指针是否指 在机械零位上， 如不指在零位时， 可旋转表盖的调 零器使指针指示 在零位上。
电气与新能源学院
2、直流电流测量
测量0.05~500mA时，转动开 关至所需电流档，测量5A时，转 动开关可放在500mA直流电流量 限上而后将测试棒串接于被测电路 中。
电气与新能源学院 上一页 返回
SMT生产车间场景
Surface Mounted Technology
电气与新能源学院 上一页 返回
二、焊接机理
1.锡焊及其特点 2 .焊接机理
电气与新能源学院
1.锡焊及其特点
锡焊：将钎料熔入被焊焊件的缝隙，使其连接。 • 锡料熔点低于焊件。 • 加热到锡料熔化，润湿焊件。 • 焊件过程焊件不熔化。 • 焊接过程需要加焊剂。（清除氧化层） • 焊接过程可逆。－－解焊 • 锡料：锡铅合金 • 电子产品装配焊接属于软锡焊的范畴。锡料熔点
外热式 电烙铁头
内热式 电烙铁
电气头 与新能源学院
烙铁头的保养目的
由点转换为面进行热传递
烙铁头加锡，
减少烙铁头氧化
层的形成，利于
加锡步骤
热的传递。
很重要，保证
加为锡面后进由行点热转传电换递气与新烙件铁的能头第源润一学湿步院焊。
备用
氧化层对焊接的影响
氧化层是一 道热传递 的屏障。
烙铁头加锡
电气与新能源学院
低于450℃ 。
电气与新能源学院
2.焊接机理
（1）扩散
•锡块、金块接触 •原子物理学：金属原 子－结晶排列
•晶格点阵
•扩散条件
距离 温度
分电子气运与动 新能源学院
（2）润湿
• 润湿现象：液体－固体表面，漫流－润湿、物 体固有性质。
电气与新能源学院 荷叶表面的水珠
• 力学角度：表面张力（内聚力）—附着力。
电气与新能源学院
3、交直流电Fra Baidu bibliotek测量
测量交流10~1000V或直流 0.25~1000V时，转动开关至所需电压档。 测量交直流2500V时，开关应分别旋转 至交流1000V或直流1000V 位置上，而 后将测试棒跨接于被测电路两端。
电气与新能源学院
4、直流电阻测量
装上电池（R14型 2#1.5V及6F22型9V各一 只）。转动开关至所需 测量的电阻档，将测试 棒二端短接，调整零欧 姆调整旋钮，使指针对 准欧姆“0”位上，（若 不能指示欧姆零位，则 说明电池电压不足，应 更换电池），然后将测 试棒跨接于被测电路的
1、 万用表虽有双重保护装置，但使用时仍应 遵守下列规程，避免意外损失。 （1）测量高压或大电流时，为避免烧坏开关， 应在切断电源情况下，变换量限。 （2）测未知量的电压或电流时，应先选择最高 数，待第一次读取数值后，方可逐渐转至适当位 置以取得较准读数并避免烧坏电路。 （3）偶然发生因过载而烧断保险丝时，可打开
（2）将万用表置电阻
红表笔
R×1K档，按右图连 +
e
接方式根据指针摆幅
b
大小也可以粗略测出 -
放大系数β值。
黑表笔
电气与新能源学院
c 人体电阻
8、二极管测量
试时选R×10K档，也可选R×1K档，把 二极管的两只脚分别接到万用表的两根测 试笔上，如果测得
阻值较小，则黑表 -
+
笔连接的一端为正
黑 表
红 表
首次使用电烙铁时，插上电源插头后，电烙 铁温度上升的同时，先在烙铁头上涂上少许松香， 待加热到焊锡熔点时，再往烙铁头上加焊锡，在 使用过程中，由于电烙铁温度很高，达300℃以 上，长时间加热会使焊锡熔化挥发，在烙铁头上 留下一层污垢，影响焊接，使用时用擦布将烙铁 头擦拭干净或在松香里清洗干净，再往烙铁头上 加焊锡，保持烙铁头上有一层光亮的焊锡，这样 电烙铁才好使用。
2、其他辅助工具
1）尖咀钳：头部较细，适用于夹小 型金属器件。
2 ）斜口钳：主要用于剪切导线。
3 ）剥线钳：专用于剥有绝缘层的 导线。
4 ）镊子：用途是夹持导线和元器 件，在焊接时夹持元器件兼有散 热作用。
5 ）起子：又称螺丝刀。有“一” 字和“十”字两种，专用于拧螺 钉。
6 ）通针：又称透针。主要用于除 去焊盘圆孔中的焊锡。
第三章 万用表使用与焊接工艺
科学技术的进步，使电子技术渗透到社 会生活的各个领域，作为电气信息类专业人 才，电子产品的安装与焊接是必备的基本技 能。本章首先介绍万用表的使用，然后介绍 焊接工具、焊接材料和焊接工艺。
电气与新能源学院
第一节 MF47型万用表使用
一、MF47万用表基本 功能
MF47型是设计新 颖的磁电系整流式便 携式多量程万用电表. 可供侧量直流电流、 交直流电压、直流电 阻等,具有26个基本量 程和电平、电容、电 感、晶体管直流参数7
管脚为假定电基气极与，新直能至源满学足院上述条件为止。
（2）、 判定集电极c。对于PNP型三极管， 当集电极接负电压，发射极接正电压时，电 流放大倍数才比较大，而NPN型管则相反。 测试时假定红测试棒接集电极c、黑测试棒 接发射极e，记下其阻值，而后红黑测试棒 交换测试，将测得的阻值与第一次阻值相比， 阻值小的红测试棒接的是集电极c，黑的是 发射极e，而且可判定是P型管（N型管则相 反）。 电气与新能源学院
个附加参考电量气程。与新能源学院
二、刻度盘
刻度盘印制成红、绿、黑三色。表盘颜色分别按交流红色、 晶体管绿色，其余黑色对应制成，使用时读数便捷。刻度盘 共有六条刻度，第一条专供测电阻用；第二条供测交直流电 压、直流电流 之用；第三条供 测晶体管放大倍 数用；第四条供 测量电容之用； 第五条供测电感 之用；第六条供 测音频电平。刻
电气与新能源学院
三、焊接材料
2、焊料 凡是用来焊接两种或两种以上的金属面，使
之成为一个整体的金属或合金都叫焊料。焊料的 种类很多，按照组成成分有锡铅焊料、银焊料和 铜焊料。按照熔点可以分为软焊料（熔点在 450℃以下）和硬焊料（熔点在450℃以上）。在 电子产品装配中一般选用锡铅焊料，主要原因是 成本低廉、熔点低， 操作较简单。
两端进行测量电。 气与新能源学院
4、直流电阻测量
准确测量电阻时，应选择合适的电阻档位， 使指针尽量能够指向表刻度盘中间三分之一区 域。不要将人体电阻并到电阻上。
测量电路中的电阻时，应先切断电路电源， 如电路中有电容应先行放电。
当检查电解电容器漏电电阻时，可转动开 关到R×1K档，测试棒红杆必须接电容器负极，
电气与新能源学院
7、三极管测量
（1）、 判定基极b。由于b到c――b 至e分别是 二个PN结，它的反向电阻很大，而正向电阻很 小。测试时可任意取晶体管一脚假定为基极。 将红测试棒接“基极”， 黑测试棒分别去接触 另二个管脚，如此时测得都是低阻值，则红测 试棒所接触的管脚即为基极b，并且是P型管， （如用上法测得均为高阻值。则为N型管）。如 测量时二个管脚的阻值差异很大，可另选一个
笔
笔
极。相反则黑表笔
+
连接的一端为负极。
电气与新能源学院
二极管质量判别
一只二极管的正、反向电阻差别 越大，其性能就越好。如果双向电阻 都小，说明二极管质量差，不能使用； 如果双向阻值都为无穷大，则说明该 二极管已经断路；如果双向电阻值均 为零，说明二极管已经被击穿。
电气与新能源学院

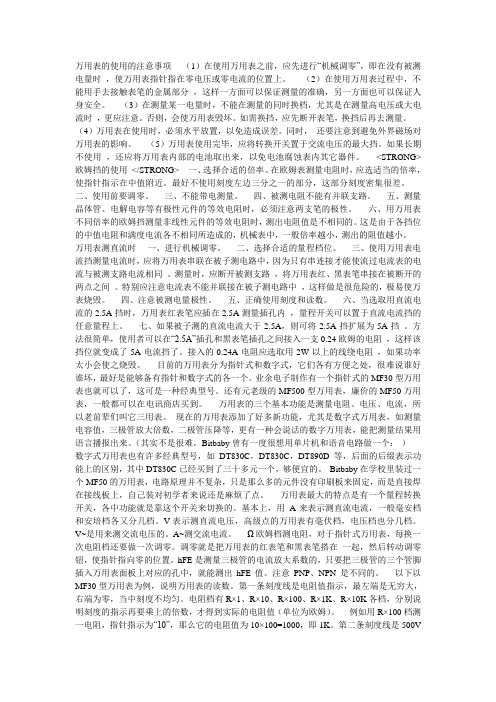

四、万用表使用注意事项
电气与新能源学院
三、焊接工具与材料
1.电烙铁介绍 2.焊锡丝/焊膏介绍 3.助焊剂介绍
电气与新能源学院
一、电烙铁
1、 电烙铁是手工施焊的主要工具，选择合适的 电烙铁并正确使用是保 证焊接质量的基础， 电烙铁按加热方式 可分为外热式和内 热式两大 类。本课 程选用30瓦外热式电烙铁。
电气与新能源学院
度盘上装有反电光气镜与，以新消能除源视差学。院
三、档位盘
可供侧量直流电流、交直流电压、直流电阻等, 具有26个基本量程和电平、电容、电感、晶体管直 流参数等7个 附加参考量程。 交直流2500V 和直流5A 分 别有单独插座。
电气与新能源学院
三、万用表的使用方法
1、刻度盘机械归零 2、直流电流测试 3、交直流电压测量 4、直流电阻测试 5、电容测试 6、电感测试 7、三极管测试 8、二极管测试
电气与新能源学院
思考题
1、如何使用MF47型万用表准确测量电阻？ 2、如何使用MF47型万用表准确测量电压？ 3、为什么说测量电压时万用表的内阻越大越好，
而测量电流时内阻越小越好？ 4、使用万用表测量高压时应注意什么事项？ 5、如何使用万用表判断二极管的正负极？
电气与新能源学院
一、锡焊技术概述
电子装配的核心——连接技术：锡焊技术
电气与新能源学院
•焊点的润湿角 焊料与基材之间的焊接现象就是润湿现象。 Cu----Pb/Sn 20度。
电气与新能源学院
焊锡膏
加 热
润湿焊件
电气与新能源学院
（3）结合层
焊料与焊件扩散的结果： 新的合金层－－结合层。 Cu6Sn5 、 Cu3Sn－合金 合金固溶体 结合层的2个作用： 电连接和机械连接 与粘接的区别 厚度
表盒换上相电同气型与号新的能保险源丝学(0院.5A/250V)。
四、万用表使用注意事项
2、测量高压时，要站在干燥绝缘板上，并一 手操作，防止意外事故。
3、电阻各档用干电池应定期检查、更换，以 保证测量精度。平时不用万用表应将档位盘打到交 流250V档；如长期不用应取出电池，以防止电液
溢出腐蚀而损坏其它零件。
电气与新能源学院
三、焊接材料
在手工焊接时，为了方便，常将锡焊制成管状， 中空部分注入由特级松香及少量活化剂组成的助焊 剂，这种焊锡称为焊锡丝。
电气与新能源学院
焊接材料
电气与新能源学院
三、焊接材料的温度特性
常用的焊锡是由60%的锡和40%的铅混 合而成，熔点为182℃。比例是锡50%、铅 32%、镉18%的焊锡熔点为145℃；比例是 锡35%。铅42%，铋23%的焊锡熔点为 150℃；还有一种无铅焊锡丝，熔点是 220℃。不同熔点的焊锡的用途不用，熔点 低的适用范围广但是价格相对要贵，一般用 于元器件对温度要求比较高的场合。
7 ）吸锡器：吸除焊锡，便于元器
件取下。 电气与新能源学院
电烙铁介绍
烙铁：直热式－内热式、外热式 调温式－手动式、自动式
参数：功率、头形状 选用：20－30W.
电气与新能源学院
烙铁头介绍
圆锥形： 凿子形：
通常使用扁平 头（凿形）
电气与新能源学院
传递更快的热 量，大元件 的焊件。
焊接工具
烙铁头介绍
快速将热传递 到被焊金属 表面
在开始焊接前清洁烙铁头很重要
现在使用的清洁方法是在松 香里擦试烙铁头两面。
海绵上浸水
烙铁头两面 擦试。
电气与新能源学院
错误的清洁方法
硬刷子会损坏烙铁头 用刀片刮也不行
电气与新能源学院
焊接完成后烙铁头的保养
完成焊接后重新加在烙铁头上加锡 电气与新能源学院
一、电烙铁
电气与新能源学院
波峰焊、再流焊代替不了手工焊接
电子产品焊接方法：手工烙铁焊接、浸焊、波峰焊、再流焊。 手工烙铁焊接的作用：
电气与新能源学院
流水线生产车间场景
电气与新能源学院
流水线生产车间场景
电气与新能源学院
流水线生产车间场景
电气与新能源学院
生产车间场景
电气与新能源学院 下一页 返回
第四代主流工艺技术－SMT
