艾默生ups故障及解决方案
艾默生ups故障及解决方案
《艾默生UPS故障及解决方案》
艾默生UPS（不间断电源）是一种用来保护计算机和其他电
子设备免受电力波动和停电影响的重要设备。
然而，即使是最可靠的UPS也可能出现故障，影响设备的正常运行。
以下是
一些常见的艾默生UPS故障及其解决方案。
1. UPS不响应
当UPS不响应时，首先要检查电源线是否连接良好。
如果电
源线连接正确，但UPS仍然不响应，那么可能是UPS的内部
故障。
此时建议联系专业维修人员进行维修或更换UPS。
2. UPS发出嗡嗡声
当UPS发出嗡嗡声时，这可能是因为电池故障导致的。
此时
需要检查电池是否已经老化或者需要更换。
如果电池不是问题，那可能是UPS的内部电路出现了问题。
这种情况下也需要联
系维修人员进行检查和维修。
3. UPS在开启或关闭过程中发出警报
当UPS在开启或关闭过程中发出警报时，可能是因为UPS的
内部传感器检测到了问题。
此时需要按照UPS的说明书进行
故障排除，或者联系专业人员进行诊断和维修。
总之，艾默生UPS在使用过程中可能会出现各种故障，但大
部分故障都可以通过正确的方法进行排除。
然而，在处理
UPS故障时，一定要注意安全，避免触电或其他意外伤害。
如果不确定如何处理UPS故障，建议及时联系专业维修人员进行处理，以确保设备的正常运行和用户的安全。

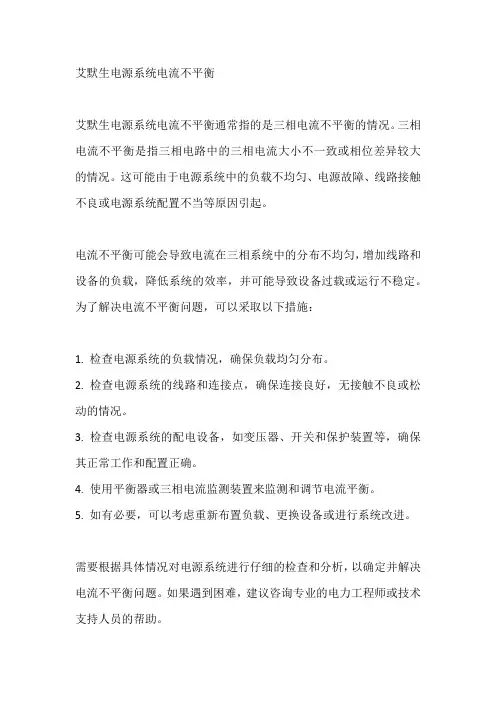

艾默生电源系统电流不平衡
艾默生电源系统电流不平衡
艾默生电源系统电流不平衡通常指的是三相电流不平衡的情况。
三相电流不平衡是指三相电路中的三相电流大小不一致或相位差异较大的情况。
这可能由于电源系统中的负载不均匀、电源故障、线路接触不良或电源系统配置不当等原因引起。
电流不平衡可能会导致电流在三相系统中的分布不均匀，增加线路和设备的负载，降低系统的效率，并可能导致设备过载或运行不稳定。
为了解决电流不平衡问题，可以采取以下措施：
1. 检查电源系统的负载情况，确保负载均匀分布。
2. 检查电源系统的线路和连接点，确保连接良好，无接触不良或松动的情况。
3. 检查电源系统的配电设备，如变压器、开关和保护装置等，确保其正常工作和配置正确。
4. 使用平衡器或三相电流监测装置来监测和调节电流平衡。
5. 如有必要，可以考虑重新布置负载、更换设备或进行系统改进。
需要根据具体情况对电源系统进行仔细的检查和分析，以确定并解决电流不平衡问题。
如果遇到困难，建议咨询专业的电力工程师或技术支持人员的帮助。
艾默生通信电源系统PSB
用户级 一般参数设置
工程师级 管理员级
拥有用户级所有权限。 另外包括重置系统、重置密码、修改系统类型
拥有工程师级所有权限， 另外还包括：修改各级别密码、告警音量控制、 浏览只能由后台设置的系统参数
1 2 640275
上级密码可重置下级密码
所有密码均可由管理员修改
首次输入密码后4分钟内重新进入不必再输入密码
连接(liánjiē)电池温度传感器
使用方法: 1、将温度传感器一端接在端子J417上，另
一端放置于最能体现电池温度的地方
2、在监控单元中设置：电池参数—温度补 偿—温度1：电池温度 3、设置温度补偿中心点和温补系数
第二十九页，共48页。
J417
电
池温度传感器
接入端子
温度(wēndù)补偿
温补电压 温补电压 ＝ 浮充电压－（电池温度－温补中心点）×温补系
艾默生通信电源(diànyuán)系统PSB
It is applicable to work report, lecture and teaching
第一页，共48页。
供电的类型(lèixíng)－－讨论？
交流电： 来源(láiyuán)？？？ 设备？？？
直流电： 来源(láiyuán)？？？ 设备？？？
直流输出正母排 电池保护接触器（常闭型）
负载(fùzài)下电接触器（常闭 型）
电池分流器 规格：300A/75mV
第十二页，共48页。
30A模块(mó kuài)演进
体积：13286330 重量：3kg
体积(tǐjī)：220 110 395 重量：5.5kg
HD4825
HD4830-3
2U*2U*272mm
艾默生交流不间断电源系统 MiniSPM简介
简介
MiniSPM 是艾默生推出的面向服务器机柜行间配电管理的机架式智能配电系统，包括一个基础的框架单元和带电热插拔的配置单元模块组成。
可安装于服务器机架中，用于1～2列机柜的配电管理；也可多个MiniSPM 安装于一个机架内，用于多列机架或一个机房的配电管理。
MiniSPM 性能与优势
MiniSPM 产品特点
■ 模块化，可在线升级扩容
■
开关模块支持热插拔，更换或增加模块不影响其他开关模块正常供电■ 支持19英寸标准机柜安装，高度4U ■ 单台MiniSPM 高度仅4U ，最大功率达90KW ，功率密度高
■ 标配大屏幕液晶LCD 显示屏，信息量丰富直观，人机界面友好，便于使用和维护
■ 强大的智能监控空能，可监控每一路开关的电流、谐波、功率因数、耗电量等电气参数
■ 可以监控每一路开关的工作状态，让客户在管理机房时真正做到高枕无忧■ 多元化的报警功能，支持声光、手机短信、邮件告警功能
2
3
4
5
6
1
面板锁
操作键盘
USB 通讯口LCD 开关模块挂耳
艾默生网络能源
关键业务全保障™的全球领导者
艾默生网络能源和艾默生网络能源标识 均为艾默生电气公司的注册商标和服务标识。
©2011艾默生电气公司版权所有。
交流电源连接直流电源嵌入式运算
嵌入式电源
基础设施管理和监控户外柜电源开关和控制
精密制冷
机架和一体化机柜服务浪涌保护
E-X6210***-0911
技术参数表。
艾默生交流不间断电源系统STS切换开关_
艾默生交流不间断电源系统STS切换开关_艾默生交流不间断电源系统（Emerson AC UPS System）是一种用于
提供稳定供电的设备，能够在电网故障时自动切换到备用电源以保证电力
的连续供应。
其中，STS切换开关是该系统的关键组成部分，用于实现电
源的切换。
STS切换开关适用于10A、16A和32A的电流，可根据不同的用电需
求进行选择。
它采用先进的电子技术和高可靠性设计，具有快速、可靠、
无人工干预的切换能力。
在电网故障时，STS切换开关能够自动将负载切
换到备用电源上，确保关键设备的连续运行。
同时，当主电源恢复稳定之后，STS切换开关还能自动将负载切换回主电源上，实现平稳、无缝的切
换过程，确保设备的正常工作。
STS切换开关具有多种保护功能，包括过载保护、短路保护和过压保
护等。
当电网故障发生时，如电压过高或过低，STS切换开关会自动切换
到备用电源上，避免损坏设备。
同时，STS切换开关还具有电源检测功能，能够实时监测电源的质量和稳定性，确保所提供的电力符合设备的要求。
STS切换开关的安装和维护非常简便。
它可以与不同类型的交流不间
断电源系统配合使用，不仅适用于数据中心、通信基站等大型设备的应用，也适用于家庭和办公室等小型设备的使用。
此外，STS切换开关还可以通
过网络进行远程监控和管理，提高了设备的可靠性和管理的便利性。
总之，艾默生交流不间断电源系统的STS切换开关是一种功能强大、
性能稳定的设备，能够确保设备在电网故障时持续供电，保证设备的正常
工作。
它的广泛应用范围和灵活性使其成为各种场景下的理想选择。
艾默生小功率UPS电源参数
10KVA/9KW，2U，无内置电池，电池组电压192V，端子输出兼容单相输入和三相输入，单相输出，最多支持3+1并机
UHA3R-0160L
16KVA/14.4KW，3U，无内置电池，电池组电压为正负192V，端子输出三相输入兼容单相输出和三相输出；最多支持3+1并机
UHA3R-0200L
UHA1R-0050L
5KVA长延时机（2U），无标配电池，内置大容量充电器，电池组电压192V兼容单相输入和三相输入，单相输出，最多支持3+1并机
UHA1R-0060
6000VA/4800W, 2U,640mm深；无电池，必选1个U16-07C1组成标机系统（4U），满载（4800W）后备时间4分钟，电池组电压192V，端子输出兼容单相输入和三相输入，单相输出，最多支持3+1并机
UHA1R-0015
1500VA/1350W, 2U,500mm深；内置电池，后备时间约5分钟，电池可热插拔；输出含一个IEC10A插座，3个国标10A插座。电池组电压48V单相输入，单相输出
UHA1R-0020
2000VA/1800W, 2U,500mm深；内置电池，后备时间约5分钟，电池可热插拔；输出含一个IEC10A插座，3个国标10A插座。电池组电压48V单相输入，单相输出
20KVA/18KW，3U，无内置电池，电池组电压为正负192V，端子输出三相输入兼容单相输出和三相输出；最多支持3+1并机
UHA1R-0060L
6000VA/4800W, 2U,640mm深；无标配电池，内置大容量充电器，电池组电压192V，端子输出，内置4A长延时充电器兼容单相输入和三相输入，单相输出，最多支持3+1并机
艾默生开关电源介绍及日常维护
VAVO Information
四、整流模块
3、HD48100-2的前面板结构说明
2、地址拨码开关
0 地址 高位
地址 低位
1
用于设置整流模块与监控模块通讯时的二进制地址。 图示从高位到低位依次是00110，代表模块的硬件地址是6。
18
VAVO Information
四、整流模块
4、HD48100-2的后面板结构说明 1、整流模块的后面板有交流输入插座、直流输出插座、通讯接口
1 J1
JP1
A2V6FX1
J10 4
1
J14 8
4 1
J12
1
4
接蜂鸣器消音开关 C级防雷器检测信号输入
接故障告警指示灯 接蜂鸣器及其工作开关
市电Ⅰ闭合 检测信号
W 2 V2
U2
N2
W1
J9
V1
U1 N1
A2V4FA1
0 10
J4
1.5 1.5 1.5 1.5 1.5 1.5
8
6
1
6 J6
1
J2 8
二、交流配电屏
4、PD380/400AFH-2交流配电柜配电监控电路工作原理
48V供电电源输入
12V直流电源、 声光告警信号输出
应急照明控制 信号输出
2 1
J0
6
J1
1
8
J2
1
B14C3U1
JP2
JP1
1J2 · · · · ·· · · · 1J3 · · · · ·· · · · 1J1 · · · · ·· · · ·
19
VAVO Information
四、整流模块
5、HD48100-2的后面板结构说明
艾默生开关电源维护操作手册（精简版）
艾默⽣开关电源维护操作⼿册（精简版）艾默⽣开关电源维护⼿册⽬录第⼀章基本原理 3⼀、系统的⼯作原理 3⼆、产品型号说明 3三、负载下电和电池保护 4 第⼆章基本⾯板图形 5⼀、全省使⽤的艾默⽣开关电源型号清单 6⼆、⼏种常见的监控模块⾯板图形及说明 6三、⼏种常见的整流模块⾯板图形及说明7 第三章参数设置部份9⼀、开关电源常⽤参数设置9⼆、⼏种常⽤开关电源监控模块参数设置101、PS481000-2/100开关电源（PSM-A监控模块）102、PS48300-1A/30开关电源（PSM-A10监控模块）3136 3、Ps24600-75、PS48400-2C/50开关电源（PSM-A11监控模块）的菜单结构4、PS48600-3/2900开关电源（MF500监控模块）375、PSM-7监控模块(PS24480-40开关电源) 43 第四章维护制度格式流程56第⼀章基本原理1、系统的⼯作原理开关电源的系统⼯作原理如图1-1所⽰，所⽰市电380V/220V 经交流配电(或交流配电柜)分路进⼊整流模块，经各整流模块整流得到的-48V/24V 直流电通过汇接进⼊直流配电，分多路提供给通信设备使⽤；正常情况下，系统运⾏在并联浮充状态，即整流模块、负载、蓄电池并联⼯作，整流模块除了给通信设备供电外，还为蓄电池提供浮充电流；当市电断电时，整流模块停⽌⼯作，由蓄电池给通信设备供电，维持通信设备的正常⼯作；市电恢复后，整流模块重新给通信设备供电，并对蓄电池进⾏充电，补充消耗的电量。
图1-1⼆、产品型号说明(这⾥列举PS48600-3/2900-X1，PS481000-5/100、EPC4875/25户外电源柜三种型号) 系统型号说明：3 / 2900400A,600A 两种）PS 48 XXXPS 48 XXX - 3 / 2900-XX 整流模块额定功率（2900W ）电源系统版本号输出额定电流（有400A,600输出额定电压（-48V ）电源系统扩展版本号（X1，X2，X3，X4，X5）PS 48 1000 -5 / 100整流模块额定电流（100A ）版本号输出额定电流（1000A ）输出额定电压（-48V ）EPC 48 75 / 25 AA：南⽅型 B：北⽅型25A整流模块额定电流75A额定电压48V户外电源柜（Emerson Power Cabinet)整流模块型号说明：版本号输出额定电流（100A）输出额定电压（-48V）监控模块型号说明：3*2U）三、负载下电和电池保护负载下电和电池过放电保护的⼯作过程如图1-3所⽰。
艾默生ups电源
艾默生电源公司介绍关于艾默生网络能源艾默生网络能源是艾默生（纽约证券交易所股票代码：EMR）所属业务品牌，为数据中心关键基础设施、通信网络、医疗和工业设施提供保护和优化。
艾默生网络能源在交直流电源和可再生能源、精密制冷、基础设施管理、嵌入式计算和电源、一体化机架和机柜、电源开关与控制，以及连接等领域为客户提供全球领先的解决方案以及专业的技术和灵活的创新。
所有的解决方案在全球范围内均能得到本地的艾默生网络能源专业服务人员的全面支持。
如欲了解艾默生网络能源的产品和服务详情，请访问 。
关于 Emerson总部位于美国圣路易斯市的 Emerson （纽约证券交易所股票代码: EMR）是一家全球领先的公司，该公司将技术与工程相结合，通过网络能源、过程管理、工业自动化、环境优化技术、及商住解决方案五大业务为全球工业、商业及消费者市场客户提供创新性的解决方案。
公司 2012 财年的销售额达 244 亿美元。
如欲了解进一步信息，欢迎访问 。
艾默生UPS电源iTrust-Adapt说明：艾默生UPS电源iTrust-Adapt系列1-20KVA艾默生UPS电源iTrust-Adapt1-20kVA是艾默生网络能源有限公司开发的智能化在线式正弦波不间断电源系统，可为用户的精密仪器设备提供可靠、优质的交流电源，采用模块化设计，可以根据需求装配为塔式或机架式，兼容单进单出和三进单出，适用于小型计算机中心、网络间、通信系统、自动控制系统和精密仪器设备的交流供电。
艾默生UPS电源—产品特性：♦超高功率密度♦超宽输入电压范围♦输出功率因数高达0.9♦兼容机架/塔式安装方式♦出色的节能环保特性♦完全匹配易睿设计方案Adapt1-3KVA●显示面板旋转设计，操作明确简洁，维护便利●输出方式灵活，提供国标/IEC标准/端子排方式●可提供多接口（USB， 485，干接点和SNMP卡）●可通过SIC卡接入机房的温度/湿度检测量●智能化电池管理功能，超大充电能力，延长电池使用寿命Adapt5-10KVA输入兼容应三相380V、单相220V●支持并联扩展运行，且无需并机插框（最大4台）●电池模块化设计，轻松级联扩充后备时间●提供LED/LCD（选件）显示功能，且现场可更换●支持服务器自动关机功能●提供多种监控端口，满足不同监控需求●提供丰富机架用选件，方便机架内的配电/监控等功能的一体化实施Adapt16-20KVA●超大尺寸LCD和LED显示，系统状态一目了然●支持并联扩展运行，且无需并机插框（最大4台）●分散式自主并联和数字化均流技术，极高的并联可靠性●支持同步双母线方案●支持共用电池组●三三和三单机型可选，适合工业类设备使用艾默生ups电源-主要技术参数：本表由恒大汇丰科技公司艾默生UPS销售部提供型号艾默生UHA1R-0010L变换类型双变换在线式输入参数整流器类型IGBT整流额定电压220Vac单相三线输入电压范围120Vac～280Vac输入频率范围40Hz～70Hz输入功率因数>=0.99本表由通隆恒盛艾默生UPS销售部提供电池标机电池后备时间>=4 分钟外置电池模块型号 U08-09C1-03 2×4×12V×9.0Ah电池模块规格(mm)430W×500D×85H ，26KG电池电压48V输出参数额定功率1000VA/900W电压稳定度220/230/240Vac (用户可设置)频率稳定度50Hz或60Hz；±0.1Hz输出电压波形畸变率< 3%线性负载 < 5% 非线性负载负载最大峰值因数3:1 (满足 I EC 62040-3)阶跃型负载能力1过载能力(% 额定负载150%，60s系统参数及标准安装方式机架式/塔式兼容整机效率U p to 90%切换时间0噪声<50 dB安规I EC/EN62040-1-1电磁兼容I EC/EN/A S 62040-2 2nd Ed =CISPR22浪涌保护满足I EC/EN 61000-4-5)防护类型I P20体积(mm)430W×500D×85H重量(Kg)9保修3年通信及管理接口类型USB/智能卡槽(干接点卡/干接点扩展卡/SIC 卡/M odbus卡/485卡)环境参数运行温度0～+40 ℃相对湿度0～95% 无冷凝最大海拔高度<1500m，(超过1500m时参照GB/T3859.2降额使用)选件清单U08-09C1-032U，适用于1-2K机器用，内含8节 12V电池SIC卡网络监控SIC卡，用于远程TCP/I P的Web监控，支持远程关机。
艾默生 24448 系列可编程交流电源用户手册说明书
用户手册Rev1.0系列可编程交流电源用户手册版权所有翻印必究如有变更恕不通知目录1.联系我们 (25)2.保修与安全信息 (26)2.1有限售后保证 (26)2.2安全 (28)2.3安全规则 (28)2.4安全标识的含义 (28)2.5安全信息 (29)2.6安全注意事项 (31)3.产品概述 (39)3.1一般说明 (39)3.2产品特点 (40)13.3功能方框图 (41)3.4操作描述 (42)3.5测量与数据 (42)3.6附件 (42)3.7远程控制扩展接口 (43)4.技术规格 (45)4.1产品型号 (45)4.2技术规格 (46)4.3外形尺寸 (55)4.4输出电压与电流曲线 (56)4.5输出电压与频率曲线 (58)4.6输出电压THD与功率 (61)24.7输出电压THD与频率曲线 (62)4.8输出电压频率与功率曲线 (62)4.9输出电压精度与频率 (65)4.10谐波幅值误差与谐波次数关系曲线 (66)4.11直流模式输出功率曲线 (69)4.12输入电压与输出功率降额曲线 (71)4.13输出过流保护延迟曲线 (71)4.14环境 (72)4.15输出降额与环境温度 (73)4.15.1音频噪声与环境温度 (74)4.15.2音频噪声与输出功率 (75)4.15.3音频噪声与输出频率 (76)34.16安规及认证 (77)5.开箱和安装 (78)5.1检查 (78)5.2搬运说明 (79)5.3检查交流输入 (80)5.4交流输入连接 (80)5.5接地要求 (83)5.5.1机壳接地 (83)5.5.2输出中点接地 (84)5.6输入开关 (85)5.7桌面使用 (86)5.8通风 (87)45.9噪声水平 (87)5.10液体防护 (88)5.11清洁 (88)5.12负载连接 (89)5.12.1输出接线和建议线径 (89)5.12.2三相Y形负载连接 (90)5.12.3三相Δ形负载连接 (92)5.12.4单相/直流负载连接 (94)5.13远端补偿连接 (96)5.14异常状况处理 (96)6.前操作面板 (97)6.1前面板布局 (97)56.2开机/关机/复位按钮及操作 (99)6.2.1待机状态指示 (99)6.2.2开机状态指示 (101)6.2.3故障状态指示 (102)6.3输出使能按钮 (103)6.3.1输出状态指示 (103)6.3.2输出时序 (104)6.3.3输出响应时间 (104)6.4菜单键 (105)6.4.1测量键（MEAS） (105)6.4.2编程键（PROG） (106)6.4.3配置键（CONF） (107)66.4.4系统键（UTIL） (108)6.5功能键 (109)6.5.1方向键 (110)6.5.2返回键 (110)6.5.3确认键(OK) (110)6.5.4翻页键 (110)6.6数字键 (111)6.6.1数字键 (111)6.6.2取消键 (111)6.6.3消除按键 (111)6.6.4回车键 (112)6.7飞梭 (112)76.7.1电压飞梭旋钮 (112)6.7.2频率飞梭旋钮 (112)7.显示屏 (113)7.1测量 (113)7.1.1测量页面 (120)7.1.2电压页面 (121)7.1.3电流页面 (124)7.1.4功率页面 (127)7.1.5谐波页面 (128)7.2配置 (131)7.2.1稳态参数页面 (131)7.2.2输出设置页面 (137)87.2.3保护设置页面 (138)7.2.4波形数据页面 (139)7.2.5校准页面 (142)7.3编程 (149)7.3.1暂态List页面 (150)7.3.2暂态Pulse页面 (155)7.3.3暂态Step页面 (159)7.3.4谐波页面 (165)7.3.5间谐波页面 (167)7.3.6编程数据页面 (171)7.3.7触发设置页面 (178)7.4系统 (180)97.4.1通讯设置页面 (180)7.4.2参数存取页面 (184)7.4.3扩展设置页面 (186)7.4.4本地设置页面 (187)7.4.5系统信息页面 (189)8.后面板 (190)8.1输入连接器 (190)8.2输出连接器 (191)8.2.1电缆尺寸 (192)8.2.2连接步骤 (193)8.3接地端子 (193)8.4线缆固定 (194)108.5远端补偿接口 (194)8.6多功能接口 (195)8.6.1触发终端 (196)9.远端控制 (199)9.1概述 (199)9.2通信规约 (199)9.2.1常用符号 (199)9.2.2参数格式 (201)9.2.3SCPI指令介绍 (202)9.2.4执行次序 (206)9.3共同指令 (206)9.4仪器指令 (209)119.4.1测量指令 (209)9.4.2编程指令 (230)9.4.3设置指令 (260)9.4.4系统指令 (302)9.4.5状态指令 (306)9.4.6输出指令 (309)9.4.7触发指令 (310)9.4.8初始化指令 (314)9.5SCPI指令树 (316)10.附录1-内置谐波示例 (324)11.附录2-编程示例 (332)11.1电压暂降示例 (332)1211.2电压短时中断示例 (339)11.3短期供电电压变化试验示例 (341)13图1断开交流电源后的交流输入滤波器剩余电压检查示意图 (35)图2PAC系列功能框图 (41)图3PAC0115~PAC0315外型尺寸图 (55)图4恒功率曲线图 (57)图5PAC0115三相模式下单相输出电压与输出功率的关系 (59)图6PAC0215三相模式下单相输出电压与输出功率的关系 (60)图7PAC0315三相模式下单相输出电压与输出功率的关系 (61)图8输出频率与输出电压THD百分比关系 (62)图9PAC0315恒功率条件下输出电压与输出电流的关系 (63)图10输出频率与输出功率关系15 u-70 u (64)图11输出频率与输出功率关系70 u-5000 u (65)图1250/60 u谐波幅值误差与次数的关系 (67)14图13400 u谐波幅值误差与频次关系 (68)图14直流恒压模式下输出电压与输出电流关系 (70)图15降额曲线—输入电压 (71)图16过流保护延迟曲线 (72)图17温度与输出功率曲线 (74)图18环境温度与噪声曲线 (75)图19输出功率与噪声曲线 (76)图20PAC包装拆解示意图 (79)图21后面板接口说明图 (82)图22输出中点接地示意图 (85)图23输入开关图 (86)图24Y形负载连接示意图 (91)15图25Δ形负载连接示意图 (93)图26单相/直流负接线示意图 (95)图27远端补偿连接示意图 (96)图28功能及区域分划图 (98)图29输入开关-开机状态 (100)图30开机/关机/复位按钮-待机状态 (100)图31开机过程示意图 (101)图32开机结束示意图 (102)图33接通状态示意图 (103)图34电源输出时序图 (104)图35测量首页面 (106)图36编程首页面 (107)16图37配置首页面 (108)图38设置首页面 (109)图39页面区域功能分布示图 (114)图40测量-测量页面 (120)图41测量-电压页面 (121)图42电压波形信息图 (122)图43测量-电流页面 (124)图44电流波形信息图 (125)图45测量-功率页面 (127)图46测量-谐波页面 (129)图47稳态参数页面 (131)图48三角波对称度波形示例 (134)17图49交流分量斜率示例 (135)图50输出摆率示例 (136)图51输出设置页面 (137)图52保护设置页面 (139)图53波形数据页面 (140)图54外部存储页面 (141)图55外部波形存储页面 (142)图56解锁校准页面 (143)图57校准页面 (144)图58校准电压零偏接线示意图 (145)图59校准电压增益接线示意图 (147)图60暂态List页面 (150)18图61暂态List页面-更多设置 (151)图62暂态Pulse-基波页面 (155)图63暂态Pulse-脉冲页面 (156)图64暂态Pulse页面-更多设置 (157)图65暂态Step-交流页面 (160)图66暂态Step-直流页面 (161)图67暂态Step-频率页面 (162)图68谐波页面 (165)图69谐波存储界面 (167)图70间谐波页面 (168)图71间谐波页面-更多设置 (169)图72编程数据-暂态List数据列表 (172)19图73编程数据-暂态Pulse数据列表 (173)图74编程数据-暂态Step数据列表 (174)图75编程数据-暂态谐波数据列表 (175)图76编程数据-间谐波数据列表 (176)图77编程数据-外部存储-暂态 (177)图78触发设置页面 (178)图79通讯设置-RS232 (180)图80通讯设置-LAN (182)图81通讯设置-USB (183)图82参数存取页面 (184)图83扩展设置页面 (187)图84本地设置页面 (188)20图85系统信息页面 (189)图86补偿线缆连接顺序及色标 (195)图87触发终端前面板功能划分 (196)图88触发终端后面板功能划分 (198)图89指令结构 (203)21表1附件名称及数量表 (43)表2PAC系列型号表 (45)表3PAC系列尺寸重量表 (46)表4技术规格总揽表 (47)表5PAC工作环境表 (73)表6测量级页面快捷键功能 (115)表7电源故障信息 (116)表8电源状态信息表 (116)表9数据栏数值颜色含义 (118)表10电压波形信息计算方法表 (122)表11电流波形信息计算方法表 (126)表12功率信息计算方法表 (127)22表13谐波显示次数与频率的关系 (129)表14谐波显示数据范围表 (130)表15波形类型与频率范围关系表 (132)表16交流(V)与工作频率范围关系表 (152)表17有效值模式说明表 (154)表18交流(V)与工作频率范围关系表 (158)表19有效值模式说明表 (159)表20有效值模式说明表 (164)表21工作频率与可设谐波次数的关系 (166)表22输出连接器连接数据限值表 (192)表23编程指令的数字格式 (201)表24可用的共同指令 (206)23表25可用的SCPI子系统指令 (209)表26触发执行指令发送方式 (233)表27谐波编程电源设置 (254)表28电源输出频率与可设谐波次数间的关系 (254)表29电源输出频率与交流电压给定范围间的关系 (266)241.联系我们地址：中国·陕西·西安新型工业园区信息大道12号邮编：710119电话：+86(029)856918708569187185691872传真：+86(029)85692080网址：邮箱：******************252.保修与安全信息2.1有限售后保证西安爱科赛博电气股份有限公司对所制造及销售的PAC产品自交货之日起一年内，保证正常使用情况下产生故障或损坏，负责免费维修。
艾默生电源系统电流不平衡
艾默生电源系统电流不平衡艾默生电源系统电流不平衡可能是由多种因素引起的。
首先，我们需要理解什么是电流不平衡。
电流不平衡是指三相电路中三相电流的大小不均衡，一般来说，电流不平衡指标是用电流的最大差值来表示。
在理想的三相对称电路中，正常情况下三相电流应该相等，电流不平衡会导致设备运行不稳定、过载及损坏，同时也会浪费电能。
电流不平衡的原因可以分为内部因素和外部因素两个方面。
首先，我们来看一下内部因素。
内部因素包括设备本身的问题，比如三相电压不平衡、设备连接不良或者设备内部短路等。
当设备的三相电压不平衡时，会导致电流不平衡。
例如，当A相电压较高时，A相电流会增大，从而导致电流不平衡。
此外，设备连接不良或者设备内部短路也会导致电流不平衡。
另外一个原因是外部因素。
外部因素主要包括供电网络的不稳定和负载的不平衡。
由于供电网络的不稳定性，例如电压波动或者频率偏移，都会造成电流不平衡。
此外，负载的不平衡也是电流不平衡的原因之一。
当某一相负载过重时，该相电流会增大，从而导致电流不平衡。
解决电流不平衡的方法可以从内部和外部两个方面进行。
首先，从内部来说，我们可以采取以下措施。
首先，定期检查设备，确保设备的连接良好，不存在设备内部短路等问题。
该检查可以通过仪器进行，例如使用电流表测量各相电流的大小。
其次，关注设备的供电情况，确保设备供电电压的稳定性。
如果发现电压不平衡问题，可以采取相应的措施，例如调整放大器的负载平衡或者采用稳压器等设备。
其次，从外部来说，我们可以采取以下措施。
首先，对供电网络进行监测和维护，确保供电网络的稳定性。
这可以通过监测电压和频率的变化来实现。
如果发现供电网络存在问题，可以与供电部门进行联系，协调解决。
其次，对负载进行监测和均衡。
如果发现负载不平衡的情况，可以通过调整负载的分配来实现负载均衡，从而降低电流不平衡的程度。
总而言之，艾默生电源系统电流不平衡是一个常见的问题，它可能由内部因素和外部因素引起。
艾默生 基本型 SVL系列 数据表
工业电源00813-0106-0145工业电源可靠的多功能的电源解决方案Data SheetOctober 2020基本型: SVL系列艾默生工业电源具有高可靠性、高性价比和应用广泛的特点，保障系统平稳运行。
来自SolaHD™的艾默生电源具有多个系列产品，涵盖基本、高级、冗余应用以及机载应用。
艾默生工业电源系列产品凭借其广泛的功能和可靠的性能，可以满足您所有的自动化和控制应用。
艾默生工业电源系列产品凭借其广泛的功能和可靠的性能，可以满足您所有的自动化和控制应用。
SVL 系列电源是高容量、受控环境和普通地点安装应用的完美选择，这些应用只需要基本功能。
当柜内的空间非常有限时，这些电源的小尺寸特性使其成为嵌入式开放框架开关的绝佳替代品。
DIN 导轨安装可提供更迅速、更便捷的安装，同时保留设计的灵活性。
这些电源可提供24 Vdc4A 至20A 的电流。
高可用性: 冗余SDN-C系列SDN-C 系列电源还提供冗余(RED)模块，用于冗余或并行供电运行。
RED 模块会持续监视连接到单个负载的两个电源的状态。
如果一个电源发生故障，RED 模块会自动切换到另一个电源。
RED 模块采用MOSFET 技术，而不是传统的基于二极管的解决方案，从而降低了压降（和减少了散热），提高了系统的可靠性。
利用RED 模块的继电器输出触点，可以很容易地将输出状态信息提供给PLC 或其他控制设备。
机用型: SCP-X系列SCP-X 电源具多功能和高性价比，可为机器控制提供分布式现场电源。
IP67等级，可以直接安装在机器或生产线上，消除了不必要的柜体和多余布线带来的复杂性和成本。
快速更换插头简化了机械上分布的I/O 设备的连接。
这些符合Class 2标准的24 Vdc 电源有单, 双100瓦型号，是坚固自动化产品的理想选择。
高级型: SDN-C系列SDN-C 系列电源结合了高效和紧凑，并带有高级功能,例如报警继电器触点和短时 (即启动瞬态）1.5倍额定电流。
艾默生一体化电源干接点告警接入8200方法
艾默生一体化电源干接点告警接入8200方法一、艾默生一体化电源干接点类型艾默生干接点接口如下图：艾默生电源干接点告警类型采用出厂默认状态，即：出现告警时，相对应的干接点告警状态为“断开”；告警消除即恢复正常后，相对应的干接点告警状态为“闭合”。
二、干接点接入中兴8200方法（一）中兴8200的干接点输入方式B8200的干接点线缆一端是DB25接头，与SA线缆的输入输出干接点接头相连，另一端是散线，与室内防雷箱的干接点端子相连，散线连接到图1的A/B/C/D的端子上。
图 1 室内防雷箱配电原理及实物照片B8200的干接点线缆支持6路输入和2路输入输出。
8路输入干接点通过后台设置成闭合正常、断开告警，即“常开告警”，这部分工作由后台在网管统一配置数据。
8200干接点其中前4个为室内防雷箱的告警接入使用，另外4个供基础开关电源的的干接点告警接入。
（二）8200后4个干接点输入口和开关电源告警的对应关系8200后四个干接点资源为基础开关电源提供输入接口，分别对应开关电源的四个干接点输出。
三、干接点告警线安装调试顺序1、用万用表电阻档测量艾默生户外开关电源默认的干接点状态，未停电时，第1、9点之间应闭合。
如不是在闭合状态，要与电源厂家联系更改方法。
2、将裁剪好的告警电缆通过机底过线孔分别穿进室内防雷箱和开关电源机柜内，在机柜底部，告警电缆需穿入波纹管进行保护。
3、固定线缆，剥开的每对双绞线分别打结以示区别，并在两端贴上对应的告警类型标签，以避免混淆。
4、按照统一规划的网线色谱、告警类型与室内防雷箱中8200干接点告警电缆连接，连接器采用小型端子排，采用螺丝垫片将导线连接牢固（在接线过程中，不能将原来室内防雷箱连接的干接点告警线拆掉）。
5、按照对应的双绞线线对接入艾默生电源的干接点告警输出接口，并用工具紧固，连接时要按照面板上的指示上下对应连接。
6、将多余的双绞线对用胶带进行包封固定，将电缆及双绞线整理平整。
艾默生开关电源常见故障及处理-（精品）
PS24600/50（PS24600/75）系统维修案例系统交流配置直流配置监控模块整流模块PS24600/50 两路市电自动切换，有两个交流接触器，板件有：A14C3S1,A14C3C1,A14C3C2,A14C3X1负载下电+电池下电，板件：B12C5U1,B12C5X1PSM-A2 热插拔模块HD2450PS24600/75 一路市电，一个交流接触器，板件有：A44C5S1,A4485C1,A4485C2 负载下电+电池下电，板件：W1287X1PSM-A11 热插拔模块HD2475-2以PS24600/50系统为例作分析，PS24600/75系统对照参考。
一交流接触器不吸合【故障现象】交流运行灯不亮；整流模块不工作；监控模块有交流故障、模块通信中断等告警【故障原因】1、交流输入超出正常工作范围（最大工作范围125~285V，考虑回差影响正常工作电压范围145~265V）；2、交流采样板A14C3S1故障；3、交流驱动控制板A14C3C1故障；4、交流接触器故障；5、交流逻辑控制板A14C3C2故障。
【检修步骤】1、检查交流输入交流输入工作电压应在125～285V之间，由于保护电压与恢复电压有10～20V回差，系统确保工作的交流范围为145～265V。
若交流在125～145V或265～285V之间，则可切断交流输入电后重新开启，一般可以消除控制电路回差而使接触器重新吸合。
2、检查监控模块交流参数实时数据若监控模块与交流屏通信正常，但检测到的交流实时电压与实际交流电压不一致，则检查或更换A14C3S1板。
3、检查A14C3C1板和交流接触器首先检查A14C3C1板上的交流保险是否已烧断，同时用手检查交流接触器是否动作灵活，在交流断电情况下用万用表电阻档检查交流接触器控制线圈电阻是否在130欧左右。
若A14C3C1板上的2A交流保险断，更换保险后重新上电检查。
若接触器损坏则同时更换接触器与A14C3C1板再进行上电检查。
艾默生嵌入式电源安全操作及保养规程
艾默生嵌入式电源安全操作及保养规程1.简介艾默生嵌入式电源是一款高品质的电源产品，广泛应用于工业、医疗、交通、通讯等领域。
本文档旨在向用户介绍艾默生嵌入式电源的安全操作及保养规程，以确保电源产品的正常运行与安全使用。
2.安全操作2.1 电源开关在使用艾默生嵌入式电源时，首先需要了解电源的开关操作。
在使用前，请确保电源处于关闭状态，避免电源短路等安全隐患。
在打开电源时，请按下电源的开关按钮，等待电源稳定后使用。
在关闭电源时，请先关闭外部设备，再按下电源开关按钮关闭电源。
2.2 接口连接在接口连接时，需要注意以下几点:•确保电源接口为匹配接口，不得使用不匹配的转接头等设备。
•在连接电源时，应先将插头插入外部设备，再将插头插入电源接口。
•在拔出电源时，应先按下电源开关按钮关闭电源，再先拔出电源插头，再拔出外部设备插头。
2.3 空载与满载在使用艾默生嵌入式电源时，需要了解其空载和满载状态。
空载状态下，电源输出电压由于没有负载影响，会略高于额定电压。
因此，在使用时应尽量保证电源为满载状态，以确保输出电压稳定。
在电源空载状态下使用时，请及时连接到外部设备，以避免影响电源使用寿命。
2.4 温度控制在使用艾默生嵌入式电源时，要注意电源的内部温度，当电源内部温度过高时，请及时停用电源，等待其恢复到正常温度后再使用。
2.5 充电和放电在电池充电和放电时，应严格按照说明书进行操作，避免电池损坏或冒烟等安全隐患。
在充电和放电过程中，注意电池温度，并避免过度放电或充电，以延长电池使用寿命。
3.保养规程3.1 定期清洁为确保艾默生嵌入式电源的正常运行，应定期对电源进行清洁，并避免电源积尘或污垢等影响正常使用。
在清洁电源时，应先关机并拔出电源插头，使用干净、柔软的棉布或刷子清洁电源外壳、电路板和插头等部件。
3.2 定期维护艾默生嵌入式电源应定期进行维护和检查，以确保电源各项性能正常。
在维护和检查时，应先关机并拔出电源插头，使用專业工具进行检查和维护。
艾默生通信电源NetSure 801电源系统技术说明书
z 所有输出状态在机柜的屏幕上都进行一对一显示，方便主设备维护。
2.3 监控模块特点 z 监控模块M810G提供RS232接口、RS485、网口各一个。可以直接用Web通过网 口实现实时远程监控； z 智能化电池管理，提高电池使用寿命保证网络安全； z 8组干接点输出；可根据需求自由配置功能； z 4个用户数字输入接口，可根据需求自由配置功能； z 可存储历史告警400条，电池测试日志10条，系统日志300条，控制日志2000条； z 遥控、遥测、遥信、遥调； z 轻松实现本地或远程升级软件。
信号端防雷
可以提供 MODEM 信号口防雷措施（供选配），可承受 8/20μs 5kA 冲击， 10/700μs 5kV 冲击。
安 规 和 安规 绝缘 绝缘电阻
符合 IEC60950 标准 在温度 15～35℃、湿度≤90％RH 的环境中，施以试验直流电压 500V，交流 电路和直流电路对地，交流电路对直流电路的绝缘电阻均不低于 2000MΩ
交流输入缺相告警点 缺省值 120±10Vac，监控模块可设
直流输出过压告警点 缺省值 -58.5±0.3Vdc 监控模块可设
直流输 出告警 和保护
直流 复点
输出
过压告
警恢
缺省值
直流输出欠压告警点 缺省值
-58.0±0.3Vdc -45.0±0.3Vdc
直流 复点பைடு நூலகம்
输出
欠压告
警恢
缺省值
-45.5±0.3Vdc
交流侧抗雷击特性 抗雷击 特性 直流侧抗雷击特性
性冲击各 5 次；模拟雷电冲击电流波形为 8/20μs，幅值为 20kA 的正负极性 冲击各 5 次，并可承受 8/20μs 模拟雷电冲击电流 40kA、1 次。每次检验冲击 间隔时间不小于 1min（配合交流柜进行测试） 直流侧能承受模拟雷电冲击电流波形为 8/20μs，幅值为 10kA 的冲击一次
艾默生PS48300,600_1800电源系统技术说明书
≤50mV（3.4kHz～150kHz） 参考标准：YD/T731_2002 4.4.3.2
宽频杂音
≤20mV（150kHz～30MHz） 参考标准：YD/T731_2002 4.4.3.2
杂音指标
<20mV（25Hz～20kHz） ≤5mV（3.4kHz～150kHz）
参考标准：ETS300132-2.V2.12 4.9.2 参考标准：YD/T731 4.4.3.3
离散杂音
≤3mV（150kHz～200kHz） ≤2mV（200kHz～500kHz）
参考标准：YD/T731 4.4.3.3 参考标准：YD/T731 4.4.3.3
≤1mV（0.5MHz～30MHz） 参考标准：YD/T731 4.4.3.3
窄带杂音
≤100mV（10Hz～20MHz） 参考标准：EN300132
浪涌
输入：±4kV/2Ω，±6kV/12Ω；输出：800V/2Ω 参考标准：EN61000-4-5
R4-8，R4-9，R4-24，R4-25
参考标准：GR-1089-CORE
输入和输出：4kV；信号线：1kV
参考标准：EN 61000-4-4
EFT
O2-8
参考标准：GR-1089-CORE
EMC 指标 ESD
1．3 系统结构
技术文件—产品简介
PS48300/1800-X2
单路交流输入，交流输入空开规格：1×63A/4P 无用户交流输出
电源内部结构如图1-2所示。
电池2负极接入熔断器
电池1负极接入熔断器
系统直流输出负熔断器
直流配电单元
运行指示灯 故障指示灯 系统直流输出正母排 系统直流输出负空开
直流防雷板
艾默生EPSCE通信电源资料
x.x.x 各站直流负荷为光传输柜1000W、PCM机柜 500W
…… y.y.y 系统需配置100AH蓄电池组两组
根据输出容量恒等式，可以计算得出：
•设备电流=1500W/50V=30A •蓄电池组充电电流=100AH×2×0.1=20A •直流输出总电流=30A+20A=50A 可以选择由2台30A整流模块构成的60A系统
•设备电流=1500W/50V=30A
•蓄电池组容量=30×1.25×2/0.6=125AH •蓄电池组充电电流=125AH×0.1=12.5A
•直流输出总电流=30A+12.5A=42.5A
可以选择由2台30A整流模块构成的60A系统，或由一台50A模 块构成的50A系统
All rights reserved 版权所有，仿冒必究 Company Confidential 公司机密，不得公开
以计算出第三个变量的数值
All rights reserved 版权所有，仿冒必究 Company Confidential 公司机密，不得公开
直流电源容量计算
EXAMPLE: x.x.x 通信电源配置50A整流模块4台
y.y.y 站点配置600AH蓄电池一组
根据“输出容量恒等式”，可以计算得出：
监控模块
艾默生主流监控模块型号及电气规格
模块型号 对应系统 模块简图
M810G
NetSure801
M500D
PS48120/1800 PS48300/1800
M500F
PS48600-3/2900
M500S
All rights reserved 版权所有，仿冒必究 Company Confidential 公司机密，不得公开
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
W54AAZ H541AM1 B14C3U141 W14A3FJ
二、系统构成和原理介绍
电源系统
（一）系统构成
模块
成品板
监控单元
ZB机柜
发货附件
空附件 (中文、英文)
可选发货附件1、2
内部发货附件 （标签、条码等）
软件
制成板
电器元件
ZA空机柜
印制版、各类元器件
二、系统构成和原理介绍
PD48/2000HF/120 PD48/1200BFH 120路2000A高阻屏 1200A交直流一体屏
配电柜尺寸：800（W) x 600（D）x 2000（H）
三、艾默生各容量电源系统
5 、 配 置 表
交流配电柜 参数
－1、100A模块构成系统
交直流一体柜
直流配电柜
高阻配电柜 整流模块 监控模块 温度补偿组件 M o d e m 组件
温度补偿
-5度—40度之间对浮充电压进行温度补偿.系统现在默认设置 是72mV/℃。此系数可以根据不同电池厂家要求进行设置。
电池管理之放电测试电池低电压脱离
1、电池放电测试的作用： 用户可以通过电池测试记录对比电池放电能力的变化，估 计电池的标称容量的变化，预测电池的寿命。监控单元自 动记录最近10次测试的结果：开始电压、开始时间、终止 电压、终止时间、放出电量（Ah数）。 2 、 由于深度放电对电池的寿命有明显的影响，为了保护电 池，需要在电池放电到一定程度进行电池保护： 负载下电和电池保护判断依据可设置两种方式: 时间方式－根据交流停电后电池的持续放电时间 电压方式－根据母排电压值
智能设备接入和环境量检测
多种智能设备接入:
环境监测仪PEC-1 电池监测仪
绝缘监测仪
智能电能表
环境量的检测
包括烟感、水浸、门碰、红外感应器等开关量。 环境温度、环境湿度等模拟量。
三、艾默生各容量电源系统
25A模块构成的50 ～100A电源系统
适用于小模块局、接入网、传输基站
－-48V电源系统
PD380/600AFH-2 630A，手动切换
PD380/630AFA 630A，自动切换
配电柜尺寸：800（W) x 600（D）x 2000（H）
三、艾默生各容量电源系统
4 、直流配电柜
－1、100A模块构成系统
外观
PD48/2000DF 2000A直流屏
PD48/2500DF 2500A直流屏
字符及其对应值＄关系表。
字符 ＄ 字符 ＄ 字符 ＄ 字符 0 5 B 110 M 220 X 1 12 C 120 N 230 Y 2 24 D 130 O Z 3 36 E 140 P 240 4 48 F 150 Q 250 5 53.5 G 160 R 260 6 60 H 170 S 300 7 72 I 180 T 350 8 84 J 190 U 360 9 96 K 200 V 380 A 100 L 210 W 400
1
机型代号： W： POWER SUPPLY SYSTEM电源系统 V： 特殊配置电源系统 H： 整流模块单元 A： 交流配电屏或单元 B： 直流配电屏或单元 C： 交、直流合一配电屏或单元 M：监控模块
一、艾默生通信电源命名规则
2 版本号=1版本、2版本……9版本。 3 输出电压额定值=＄，其中＄ 见下表。
30A模块构成的100 ～300A电源系统
适用于模块局、接入网、传输基站
50A模块构成的300～600A电源系统
适用于中大容量交换局、GSM/CDMA基站
100A模块构成的600～6000A电源系统
适用于大容量交换局、汇接局、移动交换中心
三、艾默生各容量电源系统
－+24V电源系统
75A模块构成的150～600A电源系统
系统文件
（一）系统构成
系统企标
调试说明
系统装配图
系统原理图
系统工艺文件
ZB柜文件
ZB装配图
ZB柜接线图
ZB柜工艺文件
(工位指导书)
二、系统构成和原理介绍
模块文件
（一）系统构成
模块企标
调试说明
模块装配图
模块原理图
模块接线图
模块工艺文件
(加工工艺文件)
单板文件
调试说明
单板原理图
PCB图
单板装配图
单板工艺文件
艾默生通信电源产品介绍
艾默生网络能源有限公司
目录
一、艾默生电源命名规则 二、系统构成和原理介绍 三、艾默生各容量电源系统 1、48V/100A模块构成的电源系统 2、48V/50A模块构成的电源系统 3、48V/30A模块构成的电源系统
4、48V/25A模块构成的电源系统
5、24V/75A模块构成的电源系统
6 7 印制板分类或总装符号：
一、艾默生通信电源命名规则
特殊字母组合及其意义： a、FJ——附件 b、JMB——假面板 c、JYM——绝缘膜 d、BC——包装材料 e、ZA——空机箱（不包括插箱的空机柜） f、SL—— 成套电缆
H 2 2 1 7 Z
例如
总装（Z） 输出电流 75A 整流模块数 1个 输出标称电压24V 版本 整流模块
一、艾默生通信电源命名规则
电源系统 对外型号
PS 48 300-1A / 30
模块实际满配置电流值 版本号，大版本按1、2、3 升级 小版本按 1A、1B、1C升级 满配置输出电流 输出标称电压值 电源系统（POWER SUPPLY）
电源模块 对外型号
HD
48
50
—
2 C 版本号，大版本按1、2、 3 顺序升级；小版本按 1A、1B、1C顺序升级 模块输出电流 输出标称电压值 整流模块电源
一、艾默生通信电源命名规则
监控单元 对外型号
PSM — A 1
监控单元版本， 按1、2、3顺序升级 监控单元分类： A：一次电源监控 B：华为电源监控 C：电力操作电源监控 监控单元
一、艾默生通信电源命名规则
对内型号
1 2 3 4 5 6 7 8
命名规则
成品板软件序号等 制成板分类或总装符号等 每个模块输出电流额定值 模块个数 输出电压额定值 版本号 机型代号
适用于24V供电的中大容量交换局、GSM/CDMA 基站
三、艾默生各容量电源系统
1 、系统
系统型号：PS481000-5/100 监控模块：PSM-A 整流器：HD48100-5 整流架 RACK1000-5 RACK 1500 交流配电柜 直流配电柜
－1、100A模块构成系统
单整流柜1000A或1500A，可以多柜并联，最大6000A
恒流 恒压 充电 充电 均转 浮充
预限流
45.0V 43.2V
正 常 放电过程 电池 保护
均充过程
温度 补偿
容量 测试
t
恢复
艾默生电源电池管理功能示意图
二、系统构成和原理介绍
电池管理功能 电压电流关系
（三）监控模块工作原理
二、系统构成和原理介绍
（三）监控模块工作原理
容量计算
放电时：ΔC＝C10·Δt /T（I） 充电时：ΔC＝L·I·Δt
一、艾默生通信电源命名规则
直流配电 屏 对外型号
PD 48 / 2000 D F
出现方式：U上出线，D下出线，F自由出线
直流配电屏:D普通直流，B交直流混合，H高阻
额定电流（2000A)
额定电压（-48VDC)
配电屏
交流配电 屏 对外型号
PD 380 / 400 A F H – 2
版本号（2） 交流输入切换方式，H手动切换，A自动切换 出现方式：U上出现，D下出现，F自由出现 交流配电屏 额定电流（400A) 额定电压（380VAC) 配电屏
二、系统构成和原理介绍
有源功率因数校正技术
（二）整流模块工作原理
iL |vs |
L
Vo
iL
Q1
Co
Load
iref
补偿器 E/A +
vst v o(sensed)
|vs |/k
乘法器
E/A +
ve
瞬时 反馈
Z=XY
+ vref
t
i L,ref
工作思路：在整流电路中加入辅助MOSFET、二极管、控制IC等有源器件及电感、电 容等，工作时时刻检测输入电流，如果断续，则开启辅助功率管，能量在电感中储 存，再关断功率管，电流续流。工作时辅助MOSFET工作频率很高。这样输入电流波 形几乎为正弦波，且同电压同相位。功率因数几乎为1。
4
模块个数=1NT（＄/10）（INT为取整，下同） 常用数值：1－10、15、20、25、30、35、40、45、50。
一、艾默生通信电源命名规则
5 每个模块输出电流额定值=INT （＄/10）×10
Z*：第7位空白表示总装：1、2、3……表示二级整件区分号，A、B、G分别表示主机空机柜，主机配线机 柜、主机配电机柜。 C1：控制板及其区分号1、2、3、…… U1：CPU板及其区分号1、2、3、…… A1：辅助板或指示报警板及其区分号1、2、3、…… M1：主功率板或母板及其区分号1、2、3…… S1：数据采集板及其区分号1、2、3…… R1：二次电源板及其区分号1、2、3…… I1：接口板及其分号1、2、3…… D1：显示板及其分号1、2、3…… X1：插座转接板及其分号1、2、3…… T1：变压器及其分号1、2、3…… L1：电感器及其分号1、2、3…… W1：电缆及其分号1、2、3……
二、系统构成和原理介绍
均流技术
（二）整流模块工作原理
GND
直流母排 整流模块 整流模块 整流模块
－V 48
功率级
