程控交换机基础知识
程控交换专业基础知识
DTMF电话机频率表
高频 低频
697Hz
1209Hz 1
770Hz
4
852Hz
7
941Hz
*
1336Hz 2 5 8 0
1477Hz 3
1633Hz A
6
B
9
C
#
D
多频信号的接收
程控交换机软件系统
在线程序（联机程序） 支援程序（脱机程序）
在线程序
在线程序是交换机中运行使用的、对交换系 统各种业务进行处理的软件总和，它可分成 系统程序和应用程序。
在容量较小的数字程控电话交换机中，数字交 换网络可以由单级T 接线器构成，但容量有限.
为了扩大交换机的容量，通常采用T 接线器和 S 接线器相结合的多级交换结构。
多级交换结构有2种基本情况：
1、空-时-空(STS)交换网络，
2、时-空-时(TST)交换网络。
数字交换网络(TST)
PCM0/TS2----PCM7/TS31的交换举例
电话通信网的基本组成部件
电话通信网由三部分组成：终端设备或用户 设备(CPE)、交换设备和传输设备或链路
为什么要引入交换机
疑问？
为什么要引入交换机
为什么要引入交换机
两两相连，需要的连线对数为？
为什么要引入交换机
用户两两直接相连（用户数为N时）：
所需的互连线对数为：N（N-1）/2。
为什么要引入交换机
PCM时分多路通信系统的基本原理
（PCM＝Pulse Code Modulation）
PCM时分多路通信系统的基本原理
PCM传输系统图
PCM传输码型
PCM传输码型
PCM传输码型
HDB3码
通信基础知识(程控交换)
第二部分数字程控交换的基本原理一．交换机的发展最早的自动电话交换机是在1892年投入使用的。
这是步进制交换机。
1926年开通了纵横制交换机。
随着电子技术，尤其是半导体技术的迅速发展，人们在交换机内引入了电子技术，称作电子交换机。
1965年美国贝尔公司投产开通了第一个程控交换机。
二．程控数字交换机的基本结构全数字交换机的典型程控数字交换系统的基本结构如图2-1，图中交换机分为选组级（数字交换网络）和用户级（用户模块和远端模块）二部分，各有自己的处理机进行控制，处理机之间则通过通信信息进行联系。
总体上，交换机包括话路系统(交换网和用户模块)和控制系统两部分。
2-1 典型数字交换系统⑴用户级的主要任务是集中用户的话务量，由用户模块将一群用户集中后，然后通过用户级和选组级间的数字中继线送至选组级。
如果我们将用户级的设备放到用户集中点，形成一个“远端模块”（或叫模块局），它和选组级（也叫母局）之间也是通过数字中继线相连。
这样大大提高了线路的利用率，节约了投资，传输质量也提高了。
用户模块和远端模块之间的差别在于后者通过数字中继设备和选组级相连；而前者没有，这里数字中继设备的主要任务是码型转换和信号。
⑵用户电路：在数字交换机中，用户电路有BORSCHT七个功能。
这七个功能分别是——馈电（BF）、过压保护（OP）、振铃控制（RC）、监视（S）、编译码和滤波（C&F）、混合电路（HC）与测试（T）。
⑶数字交换网：交换网络的功能是根据用户的呼叫要求，通过控制部分的接续命令，建立主叫与被叫用户间的连接通路。
数字交换网络由时分交换网络（随机存储器构成）和空分交换网络（电子开关阵列构成）构成。
⑷中继器：是中继线和交换网络间的接口电路。
包括码型变换及反变换、时钟提取与帧同步、提取和插入随路信令等功能。
⑸控制系统：程控交换机的控制系统由处理机和存储器组成，处理机执行交换机程序，完成交换机的各项功能。
从结构上将，控制系统可分为集中控制和分散控制两种方式。
电话(程控)交换机基础知识

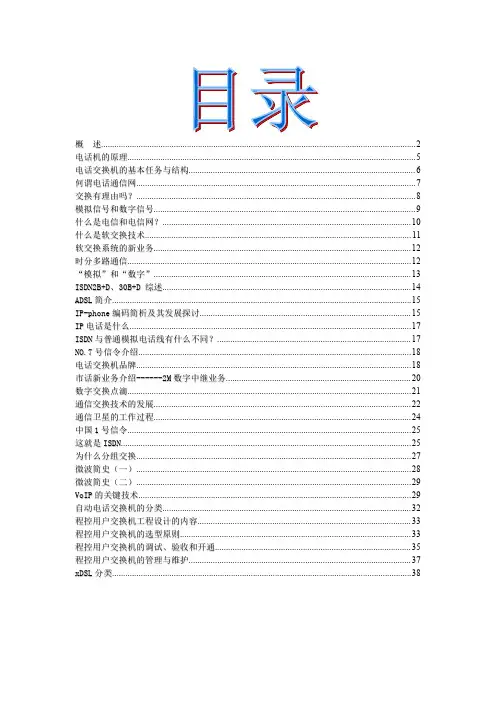

概述 (2)电话机的原理 (5)电话交换机的基本任务与结构 (6)何谓电话通信网 (7)交换有理由吗？ (8)模拟信号和数字信号 (9)什么是电信和电信网？ (10)什么是软交换技术 (11)软交换系统的新业务 (12)时分多路通信 (12)“模拟”和“数字” (13)ISDN2B+D、30B+D综述 (14)ADSL简介 (15)IP-phone编码简析及其发展探讨 (15)IP电话是什么 (17)ISDN与普通模拟电话线有什么不同？ (17)NO.7号信令介绍 (18)电话交换机品牌 (18)市话新业务介绍------2M数字中继业务 (20)数字交换点滴 (21)通信交换技术的发展 (22)通信卫星的工作过程 (24)中国1号信令 (25)这就是ISDN (25)为什么分组交换 (27)微波简史（一） (28)微波简史（二） (29)VoIP的关键技术 (29)自动电话交换机的分类 (32)程控用户交换机工程设计的内容 (33)程控用户交换机的选型原则 (33)程控用户交换机的调试、验收和开通 (35)程控用户交换机的管理与维护 (37)xDSL分类 (38)概述电报的发明，把人们想要传递的信息以每秒30万公里的速度传向远方。
这是人类信息史上划时代的创举。
但久而久之，人们又有点不满足了。
因为发一份电报，需要先拟好电报稿，然后再译成电码，交报务员发送出去；对方报务员收到报文后，得先把电码译成文字，然后投送给收报人。
这不仅手续繁多，而且不能及时地进行双向信息交流；要得到对方的回电，还需要等较长的时间。
人们对电报的不满，促使科学家们开始新的探索。
最早提出远距离传送话筒接力传送信息建议的是休斯。
虽然这种方法不太切合实际，但休斯为这种通话方式所取的名字——“电话”，却一直沿用至今。
19世纪30年代之后，人们开始探索用电磁现象来传送音乐和话音的方法，其中最有成就的要算是贝尔和格雷了。
亚历山大·格雷厄姆·贝尔，1847年生于英国苏格兰，他的祖父亲毕生都从事聋哑人的教育事业，由于家庭的影响，他从小就对声学和语言学有浓厚的兴趣。
程控交换机知识
核心提示：程控交换机基础知识一、程控交换机组成结构：程控交换机由话路系统、控制系统、接口系统与信令系统四大部分组成。
1、交换机话路系统：在交换机控制系统的控制下具有选择功能的通话路由。
由路由选择功能用于完成一条用户线（主叫）到另一条用户线（被叫），以及完成一程控交换机基础知识一、程控交换机组成结构：程控交换机由话路系统、控制系统、接口系统与信令系统四大部分组成。
1、交换机话路系统：在交换机控制系统的控制下具有选择功能的通话路由。
由路由选择功能用于完成一条用户线（主叫）到另一条用户线（被叫），以及完成一条用户线（主叫）到中继线的（被叫用户中其它交换机）的选择连接。
2、交换机控制系统：负责控制完成包括主叫用户摘机；接收与分折被叫用户电话号码；选择接通与拆除主叫、被叫用户的通话路由；向用户发送各种信号等控制任务。
3、交换机的接口系统：交换机的所有外部接口，包括用户接口、中继接口和维护管理端口。
4、交换机的信令系统：指交换机内部与通信网的各交换机之间用于保证通信接续顺序进行的各种检测、控制和命令信号。
交换机的信令系统是产生、传输与处理这些信号的系统。
二、程控交换机的硬件组成：存储程序控制系统作为程控交换机的核心，它是由硬件与软件两部分组成。
存储程序控制系统由中央处理器单元（CPU）、程序存储器（ROM）、数据存储器（RAM）和连接到接口（用户接口、中继接口、维护接口）系统和话路系统交换网络的若干输入/输出（I/O）单元组成。
1、CPU是系统的控制核心，它按照预定的程序进行各种信息的输入、输出、分折、运算和处理；2、RAM用于存储处理程序；3、ROM用于存储各种数据；4、I/O单元作为控制系统接口有串口与并口之分；用于维护终端、计费终端和交换机之间的接口一般是串行的；而一般信令I/O及接续控制I/O是并行的。
程控交换机知识
一、交换机的历史“交换”和“交换机”最早起源于电话通讯系统（PSTN）。
我们以前经常在电影或电视中看到一些老的影片时常看到有人在电话机旁狂摇几下（注意不是拨号），然后就说：跟我接XXX，话务接线员接到要求后就会把相应端线头插在要接的端子上，即可通话。
其实这就是最原始的电话交换机系统，只不过它是一种人工电话交换系统，不是自动的，也不是我们今天要谈的程控交换机，但是我们现在要讲的程控交换机也就是在这个电话交换机技术上发展而来的。
自1876年美国贝尔发明电话以来，随着社会需求的日益增长和科技水平的不断提高，电话交换技术处于迅速的变革和发展之中。
其历程可分为三个阶段：人工交换、机电交换和电子交换。
早在1878年就出现了人工交换机，它是借助话务员进行话务接续，显然其效率是很低的。
15年后步进制的交换机问世，它标志着交换技术从人工时代迈入机电交换时代。
这种交换机属于“直接控制”方式，即用户可以通过话机拨号脉冲直接控制步进接续器做升降和旋转动作。
从而自动完成用户间的接续。
这种交换机虽然实现了自动接续，但存在着速度慢、效率低、杂音大与机械磨损严重等缺点。
直到1938年发明了纵横制(cross bar)交换机才部分解决了上述问题，相对于步进制交换机，它有两方面重要改进：1.利用继电器控制的压接触接线阵列代替大幅度动作的步进接线器，从而减少了磨损和杂音，提高了可靠性和接续速度；2.由直接控制过渡到间接控制方式,这样用户的拨号脉冲不在直接控制接线器动作,而先由记发器接收,存储,然后通过标志器驱动接线器,以完成用户间接续。
这种间接控制方式将控制部分与话路部分分开,提高了灵活性和控制效率,加快了速度。
由于纵横制交换机具有一系列优点,因而它在电话交换发展上占有重要的地位,得到了广泛的应用,直到现在,世界上相当多的国家和我国少数地区的公用电话通信网仍在使用纵横交换机随着半导体器件和计算机技术的诞生与迅速发展,猛烈地冲击着传统的机电式交换结构,使之走向电子化。
程控交换机及语音通信基础
语音信号对噪声和干扰非常敏感，容易受到 外界干扰的影响。
实时性
语音信号需要实时传输，以保证通话的连续 性和实时性。
带宽需求
语音信号需要一定的带宽才能保证传输质量。
语音压缩技术
波形编码
将语音信号进行采样、量化和编码，以数字波形 的方式表示语音信号。
参数编码
提取语音信号的特征参数，如共振峰、线性预测 编码等，以较小的数据量表示语音信号。
数据备份与恢复
数据库系统需要具备数据备份和恢复功能，以确保数据的安全性和完 整性。
编程接口与协议
编程接口
为了方便开发和管理，程控交换机提供了编程接口（API），开发人员可以通过API进行交换机的配置、管理和维 护。
通信协议
程控交换机需要与其他设备或系统进行通信，因此需要支持多种通信协议，如SIP、H.323、MGCP等，以确保不 同设备之间的互操作性。
术。
程控交换机的分类与比较
分类
按控制方式可分为独立型、智能型和 模块化型；按应用范围可分为局用、 用户用和特种用交换机。
比较
不同类型程控交换机在功能、性能、 价格等方面存在差异，需根据实际需 求进行选择。
02
语音通信基础
语音信号的特性
连续性
语音信号是连续的模拟信号，具有时间和幅 度上的连续变化。
03
程控交换机的硬件结构
话路系统
01
话路系统是程控交换机的重要组成部分，负责处理语音信号的传输和 交换。
02
话路系统包括各种类型的接口电路和交换网络，用于实现不同用户之 间的语音信号连接。
03
接口电路的作用是将各种类型的电话终端设备连接到交换机上，而交 换网络则负责在用户之间建立连接。
经典学习资料程控交换机
1、分组交换的特点、原理采用分组交换时，同一个报文的多个分组可以同时传输，多个用户的信息也可以共享同一物理链路，因此分组交换可以达到资源共享，并为用户提供可靠、有效的数据服务。
它克服了电路交换中独占线路、线路利用率低的缺点。
同时，由于分组的长度短，格式统一，便于交换机进行处理，因此它能比传统的“报文交换”有较小的时延。
2、分组交换的两种方式：数据报、虚电(特点、分类)虚电路的特点是：①虚电路的路由选择仅仅发生在虚电路建立的时候，在以后的传送过程中，路由不再改变，这可以减少节点不必要的通信处理。
②由于所有分组遵循同一路由，这些分组将以原有的顺序到达目的地，终端不需要进行重新排序，因此分组的传输时延较小。
③一旦建立了虚电路，每个分组头中不再需要有详细的目的地地址，而只需有逻辑信道号就可以区分每个呼叫的信息，这可以减少每一分组的额外开销。
④虚电路是由多段逻辑信道构成的，每一个虚电路在它经过的每段物理链路上都有一个逻辑信道号，这些逻辑信道级连构成了端到端的虚电路。
⑤虚电路的缺点是当网络中线路或者设备发生故障时，可能导致虚电路中断，必须重新建立连接。
⑥虚电路的使用场合：虚电路适用于一次建立后长时间传送数据的场合，其持续时间应显著大于呼叫建立时间，如文件传送、传真业务等。
虚电路分为两种：交换虚电路SVC(Switching Virtual Circuit)和永久虚电路PVC (Permanent Virtual Circuit)。
数据报的特点是：①用户的通信不需要有建立连接和清除连接的过程，可以直接传送每个分组，因此对于短报文通信效率比较高；②每个节点可以自由地选路，可以避开网中的拥塞部分，因此网络的健壮性较好。
对于分组的传送比虚电路更为可靠，如果一个节点出现故障，分组可以通过其它路由传送。
③数据报方式的缺点是：分组的到达不按顺序，在终点各分组需重新排队；并且每个分组的分组头要包含详细的目的地址，开销比较大。
程控交换机的基本原理及应用
程控交换机的基本原理及应用一、程控交换机的概述程控交换机是一种用于电话通信的核心设备，它通过程序控制完成通信连接的建立与释放，实现电话呼叫的自动化处理。
程控交换机具有高容量、高稳定性和灵活的功能特点，被广泛应用于固定电话、移动电话和互联网电话等通信领域。
二、程控交换机的工作原理程控交换机采用数字信号进行通信，并通过集中控制设备进行程序控制。
其工作原理分为信号处理、通路选择和呼叫处理三个主要步骤。
2.1 信号处理实现信号的数字化是程控交换机的基本要求。
在信号处理中，模拟信号首先通过采样和量化转换为数字信号，然后经过编码来表示信号的数值，最后通过调制将其转换为可传输的数字信号。
2.2 通路选择通路选择是程控交换机完成通话连接的重要步骤。
通路选择之前，交换机需要根据呼叫请求的信息进行呼叫处理并为其分配可用的通路资源。
通路选择则通过查找路由表和进行寻址来确定呼叫的路由路径。
2.3 呼叫处理呼叫处理是程控交换机的核心功能之一。
在呼叫处理中，交换机根据呼叫请求的信息进行呼叫转接、寻址和通话连接的建立。
同时，交换机需要实时监控通话状态，并对异常情况进行处理和控制。
三、程控交换机的应用领域程控交换机由于其高效、可靠的通信能力，被广泛应用于不同领域的通信系统中。
3.1 固定电话系统在固定电话系统中，程控交换机作为核心设备，通过实现电话连接和呼叫处理功能，支持用户之间的语音通信。
此外，程控交换机还可以提供增值业务，如电话会议、呼叫转接和呼叫等待等功能。
3.2 移动电话系统在移动电话系统中，程控交换机用于处理移动电话之间的通话呼叫。
通过与基站控制器和业务支撑系统的配合，程控交换机可以实现移动电话用户之间的语音通信、短信服务和数据传输等功能。
3.3 互联网电话系统互联网电话系统是基于互联网协议进行语音通信的一种通信方式。
程控交换机在互联网电话系统中扮演着关键的角色，通过将模拟信号转换为数字信号，并进行音频编解码和数据传输，实现了互联网电话之间的语音通信。
程控交换知识总结
1、现代社会有两大基础设施是交通运输网和电信网。
2、基本的电信网由终端、传输和交换等三类设备组成。
电信网种类繁多，按网络用途分类：承载网、交换网和支撑网3、从物理上完善的电信网则是由交换网、传输承载网和终端设备以及支撑系统组成的。
4、从逻辑上电信网是由节点（Node）、链路（Link）和端点（End）以及信令（协议）组成的。
5、电信网络框架结构：基础网、支撑网和业务网。
6、支撑网包括信令网、同步网、电信管理网7、信令按照信令的传送区域划分，可将信令分为用户线信令和局间信令。
按照信令传送通路与话路之间的关系来划分，信令可分为随路信令和公共信道信令两大类。
8、公共信道信令（NO.7）9、不同步会出现漏读滑动和重读滑动问题10、我国电话网已采用两级网的结构。
DC1构成长途两级网的高平网(省际平面)；DC2构成长途网的低平面网(省内平面)。
然后逐步向无级网和动态无级网过渡。
DC1为省（自治区、直辖市）长途交换中心，其职能主要是汇接所在省（自治区、直辖市）的省际长途来去话务和所在本地网的长途终端话务。
DC2是本地网的长途终端交换中心，其职能主要是汇接所在本地网的长途终端话务。
本地电话网的网状结构长途电话网两级结构11、国内长途字冠为‘0’，长途区号可以是1~4位长，其号码方案为：0＋长途区号＋本地电话号码，国际长途长途字冠为‘00’,国家号码为1~3位，自动拨号程序为：00＋国家号码＋被叫国的国内有效号码12、电信网总体发展总趋势是数字化、综合化、智能化、宽带化和个人化。
13、二级本地网可分为去话汇接、来话汇接、来去话汇接。
1、现代通信网中采用的交换方式主要有电路交换、分组交换、报文交换方式，电路交换方式是指两个用户在相互通信之前，必须先由交换设备在两者之间建立一条实际的物理链路，并在这个通话期间由他们独占这条电路，直到通话结束为止的一种交换方式。
报文交换技术不需要事先建立物理线路，它将发送的数据作为一个整体发给中间交换设备，采用存储转发。
程控交换重点归纳
一、电话交换机的基本功能：1.呼叫检出功能2.收号及分析3.忙闲测试；4.应答识别5.接通话路6.话终识别并拆线二、电话交换机的基本组成分为两大系统：控制系统和话路系统（1）控制系统：布控和程控布控：用硬件组成的控制电路程控：用软件进行控制。
话路系统：时分和空分空分：交换网络中的各条话路各自占据不同的空间位置。
传输的信号是连续的模拟信号。
时分：交换网络中的各条话路具有不同的时间位置，其传输交换的时间是相互错开的。
因此，传输的信号在时间上是离散的，有离散的模拟信号的数字信号。
三、程控交换机的分类：程控空分模拟交换机----交换模拟信号程控时分模拟交换机---交换离散的模拟信号，也就是脉冲幅度调制信号（PAM）。
程控时分数字交换机，通常称程控数字交换机，交换数字信号，也称脉冲编码调制信号（PCM）。
第二章一、模拟信号和数字信号信号的幅度取值不受任何限制且与原信息准确对应，这种信号称模拟信号。
信号的幅度取值只能在数轴上有限个离散值上取值，且不能准确的与原信息对应，这种信号称数字信号。
通常所称的数字信号就是用二进制代码表示的样值幅度的信号。
二、抽样及抽样定理话音信号数字化，首先要将话音信号离散化，这就是抽样。
抽样定理：信号具有最高频率，其最高频率为fM（fM为有限值），若抽样频率fS>=2fM时（即抽样间隔Ts不得大于2fM的倒数），抽样后的信号经低通滤波器后可恢复成原信号。
对于话音信号，在抽样前，必须经贷通滤波器滤波，使其频带限制在300----3400之内，抽样频率定位fs=8000HZ，抽样周期Ts=125us。
三、量化量化是将样值幅度取值连续的模拟信号变成样值幅度取值离散的数字信号。
话音信号的抽样值量化后，要产生量化误差。
量化误差=真实值-量化值。
由量化误差引起量化噪声，量化的噪声功率与量化间隔的大小有关。
均匀量化由于量化间隔相等，故噪声功率固定，从而使得信号功率小的信噪比低，信号功率大的信噪比高。
程控电话交换机基础
程控电话交换机基础程控电话交换机（英文全称：stored program control telephone switching system，简称：PBX）是计算机按预先编制的程序控制接续的自动电话交换机，全称存储程序控制电话交换机。
程控电话交换机由硬件和软件组成，硬件包括话路部分、控制部分和输入输出部分；软件包括程序部分和数据部分。
硬件组成硬件包括话路部分、控制部分和输入输出部分。
1、话路部分用于收发电话信号、监视电路状态和完成电路连接，主要包括用户电路、中继电路、交换网络、服务电路（包含收号器、发号器、振铃器、回铃音器、连接器等）、扫描器和驱动器等部件。
2、控制部分用于运行各种程序、处理数据和发出驱动命令，主要包括处理机和主存储器。
3、输入输出部分用于提供维护和管理所需的人机通信接口，主要包括外存储器、键盘、显示器、打印机等部件。
软件组成软件包括程序部分和数据部分。
1、程序部分包括操作系统程序和应用程序。
前者用于任务调度、输入输出控制、障碍检测和恢复处理、障碍诊断、命令执行控制等；后者用于实施各种电话交换事件与状态处理、硬件资源管理、用户服务类别管理、话务量统计、服务观察、软件维护和自动测试等。
2、数据部分包括系统数据、交换框架数据、局数据、路由数据和用户数据。
主要用于表征交换系统特点、本电话站及周围环境特点、各用户的服务类别等。
主要组网图程控电话系统方案图一程控电话交换机方案简要说明：本电话交换机方案图为一般小型办公企业最简单配套方案,也是最不规范的，电话线与交换机之间采用硬接线。
主要应用小型办公节约经费！程控电话交换机方案系统组成1、机房设备——由主机组成。
（安装所有的分机线及接入交换机的外线汇总在主机设备这里）2、综合布线系统——由电话线或网线等组成。
3、终端设备——电话机程控电话系统方案图二程控电话交换机方案简要说明：本程控电话方案图为一般小型办公经济配套方案,主要应用办公写字间或开间等程控电话交换机方案系统组成1、机房设备—由主机、电缆分线盒、后备电池 (选配)及地线工程（选配或不要）等组成。
程控交换技术知识整理
第一章1、实现通信必须要有的三个要素：终端、传输和交换2、交换节点的接续类型：○1本局接续：本局用户线之间的接续；○2出局接续：在用户线和出中继线之间的接续；○3入局接续：在入中继线和用户之间的接续；○4转接接续：在入中继线和出中继线之间的接续。
3、交换节点的基本功能：○1能正确接收和分析从用户线或中继线发来的呼叫信号；○2能正确接收和分析从用户线或中继线发来的地址信号；○3能按目的地址正确地进行选路以及在中继线上转发信号；○4能控制连接的建立；○5能按照所收到的信号拆除连接。
4、交换技术的分类：（1）按照传输信号分：模拟交换和数字交换；（2）按照接续控制方式分：布控交换和程控交换；（3）按照传输信道的占用方式分：电路交换和分组交换；（4）按照传输带宽分配方式分：窄带交换和宽带交换。
5、模拟信号：是指代表消息的信号及其参数（幅度、频率和相位）随着消息连续变化的信号。
6、数字信号：是指信号幅度并不随时间连续的变化，而是取有限个离散值的信号。
7模拟通信：以模拟信号为传输对象的传输方式称为模拟传输，而以模拟信号来传送消息的通信方式称为模拟通信。
缺点：抗干扰能力弱、保密性差、设备不易大规模集成以及不适应计算机通信飞速发展的需要等。
8、数字通信：以数字信号为传输对象的传输方式称为数字传输，而以数字信号来传送消息的通信方式称为数字通信。
优点：抗干扰性强、保密性好、设备易于集成化，以及便于使用计算机技术进行处理等。
缺点：所用的信道频带比模拟通信所用频带宽的多，降低了信道利用率。
9、模拟交换：以模拟信号为交换对象称为模拟交换，传输和交换的信号是模拟信号的交换机称为模拟交换机。
10、数字交换：以数字信号为交换对象称为数字交换，传输和交换的信号是数字信号的交换机称为数字交换机。
11、布控：布控就是布线逻辑控制，布控交换是利用逻辑电路进行控制的一种交换方式。
12、程控：程控就是存储程序控制，程控交换是利用计算机软件进行控制（即存储程序控制）的一种交换方式。
程控交换机知识
程控交换机程控交换机是是利用电子计算机技术，用预先编好的来控制电话的接电话交换机。
程控交换机与一般机电式交换机的电话相比，具有接续速度快、业务功能多、声音清晰、质量可靠等优点。
程控交换机按用途可分为市话，长话和用户交换机；按信息传送方式可分为：模拟程控交换机和数字程控交换机；程控交换机有四种最基本呼叫作用，根据进出交换机的呼叫流向及发起呼叫的起源，可将呼叫分为：本局呼叫、出局呼叫、入局呼叫和转移呼叫。
将交换机理解为一个交换局，本局一个用户发起的呼叫，根据呼叫的流向可以分为出局呼叫或本局呼叫。
主叫用户生成去话，被叫用户是本局中的另一个用户时，即本局呼叫；被叫用户不是本局的用户，交换机需要将呼叫接续到其他的交换机时，即形成出局呼叫。
相应地，从其他交换机发来的来话，呼叫本局的一个用户时，生成入局呼叫；呼叫的不是本局的一个用户，由交换机又接续（交换）到其他的交换机，交换机只提供汇接中转的功能，则形成转移呼叫。
除了汇接局一般只具备“转接呼叫”的功能外，每个局的电话交换机都具备这四种呼叫的处理能力。
至于长途和特种服务呼叫，可以看做是呼叫流向固定的出局呼叫。
用户交换机是机关工矿企业等单位内部进行电话交换的一种专用交换机，基基本功能是完成单位内部用户的相互通话，但也装有出入中继线可接入公用电话网的市内网部分和网中用户通话（包括市内通话，国内长途通话和国际长话）。
由于这类交换机第单位内部专用，故可根据用户需要增加苦干性能以提供使用上的方便。
因此这类交换机具有较大的灵活性。
用户交换机是市话网的重要级成部分，是市话交换机的一种补充设备，因为它为市话网承担了大量的单位内部用户间的话务量，减轻了市话网的话务负荷。
另外用户交换机在各单位分散设置，更靠近用户，因而缩短了用户线距离，节省了用户电缆。
同时用少量的出入中继线接入市话网，起到话务集中的作用。
从这些方面讲，使用用户交换机都有较大的经济意义。
因此公用网建设中，不能缺少用户交换机的作用。
程控交换基础知识及基本原理课件
T接线器的两种工作方式（对SM的操作）： （1）“顺序”写入，“控制”读出 （2）“控制”写入，“顺序”读出
“顺序”含义：指按照SM（语音存储器）地址顺序， 由时钟脉冲控制
“控制”含义：指按控制存储器内容控制SM的读出或写入
CM内容的写入与清除由CPU控制
PPT学习交流
22
数字交换网络—空分接线器原理（1）
功能类似于模拟用户电路 的功能
功能
• 码型变换; • 时钟提取、再定时; • 帧/复帧同步; • 控制、检测、告警;
PPT学习交流
18
程控交换机结构
• 基本构成 • 用户接口 • 中继接口 • 数字交换网 • 信号设备 • 控制系统 • 操作维护
PPT学习交流
19
数字交换网
接线器类型
• T接线器 • S接线器
• 码型变换 • 回波消除 • 均衡 • 扰码和去扰码 • 信令插入和提取 • 多路复用和分路
PPT学习交流
16
程控交换机结构
• 基本构成 • 用户接口 • 中继接口 • 数字交换网 • 信号设备 • 控制系统 • 操作维护
PPT学习交流
17
中继接口部分
• 模拟中继； • 数字中继； • 数字光中继
程控交换基础知识及基本原理
2011.5.26
PPT学习交流
1
主要内容
一、交换机主要作用及发展历程
二、程控交换机结构
三、程控交换机呼叫处理过程
四、程控交换机实现的基本业务和补充业务
五、电话网组网方式及结构
六、程控交换机主要性能指标及技术性能要求
七、软交换基础
PPT学习交流
2
交换机的引入
➢ 1837年发明电报； ➢ 1876年贝尔发明电话；
程控交换基础
第一章程控交换概述第一节数字交换的基本原理1.1.1.数字交换基础语音信号的数字化要经过抽样、量化和编码三个步骤。
抽样：抽样的功能是将时间上连续的模拟信号变为时间上离散的抽样值。
抽样频率取值为8000Hz，即抽样周期为125μs。
量化：用有限个度量值来表示抽样后的信号的幅度值。
编码：根据量化级的选取，有均匀量化和非均匀量化两种方法。
在PCM32系统中，采用8位码来表示一个样值，其中最高位是极性码，剩下的7位对应128个量化级。
话音信号的PCM编码的传输速率=8000Hz/s×8=64kb/s。
64kb/s是程控数字交换机中基本的交换单位。
频分复用方式和时分复用方式频分复用方式是将信道的可用频带划分为若干互不交叠的频段，每路信号的频谱占用其中的一个频段，以实现多路传输。
时分复用方式是把一条物理通道按照不同的时刻分成若干条通信信道，各信道按照一定的周期和次序轮流使用物理通道，这样，从宏观上看，一条物理通路就可以‘同时’传送多条信道的信息。
PCM时分多路通信系统的基本原理在125μs的时间周期内划分成32个时隙（时间片），其中：TS0时隙用来传输同步信息，TS16时隙用来传输信令，其它30个时隙分别用来传送30路话路信息。
PCM30/32系统的几个主要参数为：每秒传送8000帧，每帧32个时隙，每个时隙8比特串行码，16帧构成一个复帧，其时间长度为125μs×16＝2ms。
传送码率为8比特/时隙×32时隙/帧×8000帧/秒＝2048kb/s，而每一路信号的速率为64kb/s。
1.1.2.数字交换网与时隙交换从PCM传输系统的示意图可知,它只能进行点对点的通信,即发送端发出的信号到接收端收到该信号只能在同一路进行,不能把发端某路的信息送到收端的任一路中去,这不符合电话通信的基本要求。
所以在PCM传输系统中需要加入交换系统，该交换系统的交换网络应该对数字化的话音信号可以直接进行交换，这个交换网络就是数字交换网。
程控交换知识总结
1、现代社会有两大基础设施是交通运输网和电信网。
2、基本的电信网由终端、传输和交换等三类设备组成。
电信网种类繁多，按网络用途分类：承载网、交换网和支撑网3、从物理上完善的电信网则是由交换网、传输承载网和终端设备以及支撑系统组成的。
4、从逻辑上电信网是由节点（Node）、链路（Link）和端点（End）以及信令（协议）组成的。
5、电信网络框架结构：基础网、支撑网和业务网。
6、支撑网包括信令网、同步网、电信管理网7、信令按照信令的传送区域划分，可将信令分为用户线信令和局间信令。
按照信令传送通路与话路之间的关系来划分，信令可分为随路信令和公共信道信令两大类。
8、公共信道信令（NO.7）9、不同步会出现漏读滑动和重读滑动问题10、我国电话网已采用两级网的结构。
DC1构成长途两级网的高平网(省际平面)；DC2构成长途网的低平面网(省内平面)。
然后逐步向无级网和动态无级网过渡。
DC1为省（自治区、直辖市）长途交换中心，其职能主要是汇接所在省（自治区、直辖市）的省际长途来去话务和所在本地网的长途终端话务。
DC2是本地网的长途终端交换中心，其职能主要是汇接所在本地网的长途终端话务。
本地电话网的网状结构长途电话网两级结构11、国内长途字冠为‘0’，长途区号可以是1~4位长，其号码方案为：0＋长途区号＋本地电话号码，国际长途长途字冠为‘00’,国家号码为1~3位，自动拨号程序为：00＋国家号码＋被叫国的国内有效号码12、电信网总体发展总趋势是数字化、综合化、智能化、宽带化和个人化。
13、二级本地网可分为去话汇接、来话汇接、来去话汇接。
1、现代通信网中采用的交换方式主要有电路交换、分组交换、报文交换方式，电路交换方式是指两个用户在相互通信之前，必须先由交换设备在两者之间建立一条实际的物理链路，并在这个通话期间由他们独占这条电路，直到通话结束为止的一种交换方式。
报文交换技术不需要事先建立物理线路，它将发送的数据作为一个整体发给中间交换设备，采用存储转发。
程控交换机知识点课件.
1．程控交换机组成
是由硬件系统和软件系统组成
– 程控交换机的硬件系统包括话路部分、控制部分和输入输出部分。 – 程控交换系统中的硬件动作均由软件进行控制完成，程控交换机的软件系 统包括运行处理所必需的在线程序和用于交换的设计、调试、软件生产和 管理的支援程序两部分。
（2）控制系统
– 控制部分是程控交换机的核心，其主要任务 是根据外部用户与内部维护管理的要求，执 行存储程序和各种命令，以控制相应硬件实 现交换及管理功能。
（3）输入/输出设备（I/O）
– 包括打印机、终端、磁带、硬盘等设备。
1-3-10程控交换机
3.4 数字程控交换技术
程控交换机是存储程序控制交换机 （Stored Program Contro1，SPC） 的简称。 是利用电子计算机进行控制的，它把电 话交换机各种控制功能按步骤编成程序 存入存储器，利用存储器内所存的程序 来控制整个交换机工作。
3部分功能
（1）用户电路
– 用户线进入交换局的接口电路 。
用户电路的主要功能——“BORSCHT”功能：
– B（Battery Feed）：馈电。为用户线提供通话和监视电流，程控数字交换的 额定电压为-48V的直流，用户线上的馈电电流为18 mA～50mA。 – O（Over voltage Protection）：高压和过压保护。.程控数字交换机一般采用 两级保护：第一级是总配线架保护，第二级保护就是用户电路，通过热敏 电阻和二极管实现。 – R（Ringing）：振铃。由被叫侧的用户模块向被叫用户话机馈送铃流信号， 同时向主叫用户送出回铃音。 – S（Supervision）：监视。通过扫描点监视用户回路通、断状态，以监测用 户摘机、挂机、拨号脉冲等用户线信号。 – C（Codec Filtees）：模拟／数字变换，即A／D变换。把电话机发出模拟信 号变成数字信号送往信道传输，同时把从信道接受的数字信号反变换成模 拟信号送给话机。 – H（Hybird Circuit）：二线／四线变换。完成2线的模拟用户线与交换机内部 4线的PCM传输线之间的转换。 – T（Test）：测试。通过软件控制用户电路中的测试转换开关，对用户可进 行局内侧和外线侧的测试。
程控交换基础
3、
4、一旦连接建立以后，信息在系统中的传输 时延基本上是一个恒定值。
交换机的基本结构
交换机各个组成部分功能
（一） 用户电路：用户电路是交换机与用户话机的接口。 （二） 中继器：中继器是交换机与交换机之间的接口。 （三） 交换网络：交换网络用来完成任意两个用户之间，任 意一个用户与任意一个中继器之间，任意两个中继器之间的 连接。 （四） 信令设备：用来接收和发送信令信息。 (五) 控制系统：是交换机的指挥中心，接收各个话路设备 发来的状态信息，各个设备应执行的动作，向各个设备发出 驱动命令，协调各设备共同完成呼叫处理和维护管理任务。 交换机的终端及接口
1.程控交换概述 2. 电信网概述 3. 信令网
4. 话务量及呼叫处理能力
信令的类别
按照信令的作用区域可以把信令划分为用户线信令和 局 间信令两种。 用户线信令是用户和交换机之间的信令。反映用户话机 摘挂机状态、呼叫目的的拨号信号（数字信号）、线路忙 闲状态的铃流和忙音等信号。 局间信令是电信网中各个交换节点之间传送的信令。局 间信令按技术或传送方式又可分为随路信令和公共信道信 令两种方式。
模拟用户接口电话的七项基本功能
通常用BORSCHT七个字母表示: B:Battery Feed，馈电 O:Over Voltage Protection，过压保护 R:Ring Control，振铃控制 S:Supervision，监视 C:CODEC&Filter，编译码和滤波 H:Hybrid，混和电路，即二/四线变换 T:Test，测试
电信网的概念
Definition of Telecommunications Network
局间中继
Trunks
Exchange
程控交换原理知识点汇总
第一早1. 电话交换的主要任务是建立一条为任意俩个用户之间输送话音信息的通路。
2. 电话交换机按接续动作分类，可分为人工电话交换与自动电话交换。
3. 电话通信的基本要求有四点：效率，非线性失真系数，频率特性及清晰度。
4. 电话机的主要有三个部分组成：信号设备，通讯设备和转换设备。
5. 拨号盘的结构，主要是脉冲接点和短路接点组。
拨号盘的主要工作参数是脉冲频率，断续比和脉冲间隔。
6. 按键式电话机的电路可由集成电路组装。
按键式话机分脉冲式及双音频两类。
脉冲式可分并联脉冲拨号及串联脉冲拨号俩类。
7. 电话交换机具有信号监视功能，连接功能及控制功能。
对于间接控制方式的交换机可分两大部分：话路设备和控制设备。
&话路设备的组成方式有空间分割方式和时间分割方式；控制设备有布线逻辑控制和存贮程序控制方式。
9. 机电式交换机本局接续经过呼出接续，拨号及呼入接线三个阶段。
10. 电话通信网的基本结构分三类：网状网，心状网及复合网。
11. 我国电话网分为长途电话网和本地网两部分。
国内长途网结构为四级汇接辐射式。
12. 本地网的编号采用等位制。
特种业务用三位号，本地网端局号码为七位（或六位），其中三位（或二位）为局号，用户分机号为四位。
13. 长途网的编号为不等位制，它包括三部分；长途字冠+长途区号+端局号码。
国际长途全自动号码由国际长途字冠，国家号码和国内号码三部分组成。
14. 通话的话费主要决定三个因素：通话的次数、通话时长及通话距离。
15. 电话网服务质量体现在传输质量、接续质量和稳定性三个方面。
16. 长途通信有三种接续制度；迟接制、立接制和迅接制，这三种即接续制度分别对应人工接续、半自动接续、和全自动接续三种方式。
.第二早1. 为保证通信网的正常运行，完成网络中各部分之间信息的正确传输和交换，以实现任意两个用户之间的通信，必须要有一个完善的信号系统。
2. 按信号的工作区域分，信号可分为用户线信号、局间信号的传递方向分，信号可分为前向信号和后向信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
程控交换机基础知识
程控交换机基础知识
一、程控交换机组成结构：
程控交换机由话路系统、控制系统、接口系统与信令系统四大部分组成。
1、交换机话路系统：在交换机控制系统的控制下具有选择功能的通话路由。
由路由选择功能用于完成一条用户线（主叫）到另一条用户线（被叫），以及完成一条用户线（主叫）到中继线的（被叫用户中其它交换机）的选择连接。
2、交换机控制系统：负责控制完成包括主叫用户摘机；接收与分折被叫用户电话号码；选择接通与拆除主叫、被叫用户的通话路由；向用户发送各种信号等控制任务。
3、交换机的接口系统：交换机的所有外部接口，包括用户接口、中继接口和维护管理端口。
4、交换机的信令系统：指交换机内部与通信网的各交换机之间用于保证通信接续顺序进行的各种检测、控制和命令信号。
交换机的信令系统是产生、传输与处理这些信号的系统。
二、程控交换机的硬件组成：
存储程序控制系统作为程控交换机的核心，它是由硬件与软件两部分组成。
存储程序控制系统由中央处理器单元（CPU）、程序存储器（ROM）、数据存储器（RAM）和连接到接口（用户接口、中继接口、维护接口）系统和话路系统交换网络的若干输入/输出（I/O）单元组成。
1、CPU是系统的控制核心，它按照预定的程序进行各种信息的输入、输出、分折、运算和处理；
2、RAM用于存储处理程序；
3、ROM用于存储各种数据；
4、I/O单元作为控制系统接口有串口与并口之分；用于维护终端、计费终端和交换机之间的接口一般是串行的；而一般信令I/O及接续控制I/O是并行的。
