串联电抗器电抗率的正确选择

无功补偿电容器串联电抗器的选用

无功补偿电容器串联电抗器的选用在高压无功补偿装置中，一般都装有串联电抗器，它的作用主要有两点：1）限制合闸涌流，使其不超过20倍；2）抑制供电系统的高次谐波，用来保护电容器。

因此，电抗器在无功补偿装置中的作用非常重要。

然而，串抗与电容器不能随意组合，若不考虑电容装置接入处电网的实际情况，采用“一刀切”的配置方式（如电容器一律配用电抗率为5％～6％的串抗），往往适得其反，招致某次谐波的严重放大甚至发生谐振，危及装置与系统的安全。

由于电力谐波存在的普遍性，复杂性和随机性，以及电容装置所在电网结构与特性的差异，使得电容装置的谐波响应及其串抗电抗率的选择成为疑难的问题，也是人们着力研究的课题。

电容器组投入串抗后改变了电路的特性，串抗既有其抑制涌流和谐波的优点，又有其额外增加的电能损耗和建设投资与运行费用的缺点。

所以对于新扩建的电容装置，或者已经投运的电容装置中的串抗选用方案，进行技术经济比较是很有必要的。

虽然现有的成果尚不足为电容装置工程设计中串抗的选用作出量化的规定，但是随着研究工作的深入，实际运行经验的积累，业已提出许多为人共识的见解，或行之有效的措施，或可供借鉴的教训。

下面总结电容器串联电抗器时，电抗率选择的一般规律。

1. 电网谐波中以3次为主根据《并联电容器装置设计规范》，当电网谐波以3次及以上为主时，一般为12%；也可根据实际情况采用4.5%~6%与12%两种电抗器：（1）3次谐波含量较小，可选择0.5%~1%的串联电抗器，但应验算电容器投入后3次谐波放大量是否超过或接近限值，并有一定裕度。

（2）3次谐波含量较大，已经超过或接近限值，可以选用12%或4.5%~6%串联电抗器混合装设。

2. 电网谐波中以3、5次为主（1）3次谐波含量较小，5次谐波含量较大，选择4.5%~6%的串联电抗器，尽量不使用0.1%~1%的串联电抗器；（2）3次谐波含量略大，5次谐波含量较小，选择0.1%~1%的串联电抗器，但应验算电容器投入后3次谐波放大是否超过或接近限值，并有一定裕度。

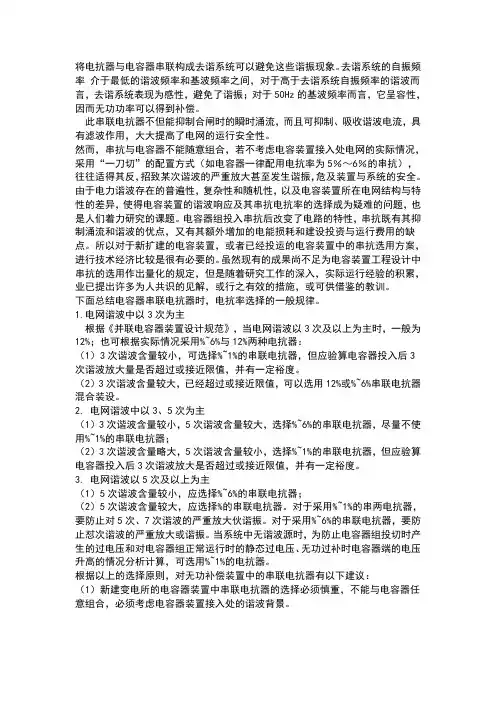

电抗器与电容器匹配问题

将电抗器与电容器串联构成去谐系统可以避免这些谐振现象。

去谐系统的自振频率介于最低的谐波频率和基波频率之间，对于高于去谐系统自振频率的谐波而言，去谐系统表现为感性，避免了谐振；对于50Hz的基波频率而言，它呈容性，因而无功功率可以得到补偿。

此串联电抗器不但能抑制合闸时的瞬时涌流，而且可抑制、吸收谐波电流，具有滤波作用，大大提高了电网的运行安全性。

然而，串抗与电容器不能随意组合，若不考虑电容装置接入处电网的实际情况，采用“一刀切”的配置方式（如电容器一律配用电抗率为5％～6％的串抗），往往适得其反，招致某次谐波的严重放大甚至发生谐振，危及装置与系统的安全。

由于电力谐波存在的普遍性，复杂性和随机性，以及电容装置所在电网结构与特性的差异，使得电容装置的谐波响应及其串抗电抗率的选择成为疑难的问题，也是人们着力研究的课题。

电容器组投入串抗后改变了电路的特性，串抗既有其抑制涌流和谐波的优点，又有其额外增加的电能损耗和建设投资与运行费用的缺点。

所以对于新扩建的电容装置，或者已经投运的电容装置中的串抗选用方案，进行技术经济比较是很有必要的。

虽然现有的成果尚不足为电容装置工程设计中串抗的选用作出量化的规定，但是随着研究工作的深入，实际运行经验的积累，业已提出许多为人共识的见解，或行之有效的措施，或可供借鉴的教训。

下面总结电容器串联电抗器时，电抗率选择的一般规律。

1.电网谐波中以3次为主根据《并联电容器装置设计规范》，当电网谐波以3次及以上为主时，一般为12%；也可根据实际情况采用%~6%与12%两种电抗器：（1）3次谐波含量较小，可选择%~1%的串联电抗器，但应验算电容器投入后3次谐波放大量是否超过或接近限值，并有一定裕度。

（2）3次谐波含量较大，已经超过或接近限值，可以选用12%或%~6%串联电抗器混合装设。

2. 电网谐波中以3、5次为主（1）3次谐波含量较小，5次谐波含量较大，选择%~6%的串联电抗器，尽量不使用%~1%的串联电抗器；（2）3次谐波含量略大，5次谐波含量较小，选择%~1%的串联电抗器，但应验算电容器投入后3次谐波放大是否超过或接近限值，并有一定裕度。

串抗的选择

然而由于油浸铁心式之类因其动稳定性差只宜放置于中性点侧因为在中性点侧电抗器承受的对地电压低可不受短路电流的冲击对动热稳定性没有特殊要求可减少故障运行更加安全
串联电抗器的选择 1、串联电抗器的作用串联电抗器是高压并联电容器装置的重要组成部分。其作用是限制电容器组合闸涌流并抑制电力谐波，防止电容器对电网谐波的放大和发生谐振等。由于电容器容抗和频率成反比，高次谐波在电容器中形成高于工频的谐波地容抗通道，到职电容器组因谐波电流而过热损坏。有串联电抗器的并联电容器装置，其电容器容量不应随意改变，因为增加电容器容量电抗器可能过载，减少电容器容量可能引起电容器运行电压升高。 2、串联电抗器的选择 A：串联电抗器百分比的选择。限制合闸涌流，减小谐波对电网的污染。串联电抗器的大小视电容器安装处母线的谐波状况而定，无需装滤波器时，该支路的电抗百分率，既同一相内相互串联的感抗与容抗之比 B=wl/（1/wc）一般有三种选择：基本无谐波、仅为限制合闸涌流时该百分率选 0.5%~1.0%；有五次谐波时选 4.5%~6%，目前国网公司系同意为 5%，有三次谐波时选 12%~13%。 B：串联电抗器电压的选择。在 10kv 系统中，额定电压 11√3kv 及 12√3kv 分别对应与电容器串接（4.5%~6%）及 12%电抗率的串联电抗器接线方式。对于串接 1%及一下电抗率的接线方式，当变压器为又在调压，10kv 母线电压能控制在 10~10.7kv 以内时，应采用 10.5/√3kv 的额定电压。现在较多的 1%及一下电抗率的接线方式是选用 11√3kv 额定电压的电容器，虽然比较安全，但运行容量较额滴 in 个容量降低了约 10%，经济上和技术上均不合理。 3、串联电抗器的分类现在常用的串联电抗器有干式空心、干式铁心两种。干式空心的电抗值呈线性，无饱和现象，但体积大，有次干扰，既“磁污染”弊端。干式铁心电抗器无油、体积小一些，但不能用于户外，它的限制合闸涌流作用弱于空心电抗器，动稳定性也不好。 4、串联电抗器的介入位置从限制涌流和一直谐波两个作用来说，串联电抗器无论装载电容器组的电源测或者中性点侧均一样，但如果装载电源测还兼有限制短路电流的作用。然而由于油浸铁心式之类因其动稳定性差，只宜放置于中性点侧，因为在中性点侧电抗器承受的对地电压低，可不受短路电流的冲击，对动热稳定性没有特殊要求，可减少故障，运行更加安全。干式一类电抗器适合放置在电源测，若装在中性点侧一旦短路点出现在电抗器和电容器之间，电抗器对电容器的保护作用就不服存在，电容器将单独承受这危及自身安全的电流了。室内选用空心电抗器时，一定要在空心电抗器对应的一定空间范围内避开几点保护和微机室，避免因电抗器的投运而使几点保护和危及不能正常工作。当不能比开始，应该换用铁心电抗器。

电容容量及电抗率选取(总结)

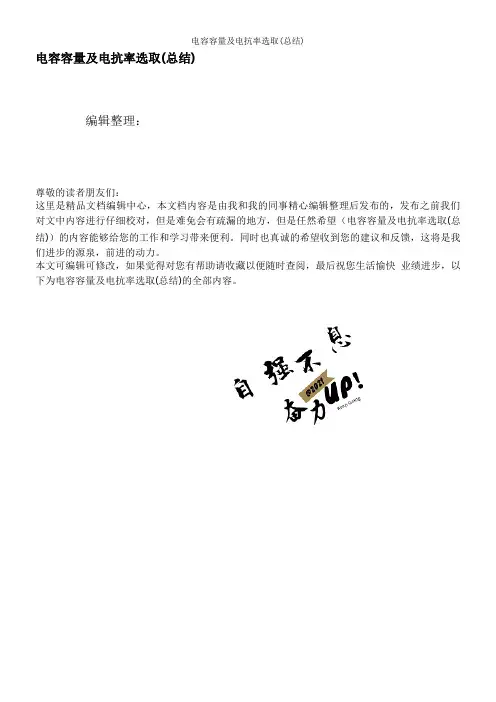

电容容量及电抗率选取(总结)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（电容容量及电抗率选取(总结)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为电容容量及电抗率选取(总结)的全部内容。

电容分组方式及电容容量计算一、电容分组方式及投切模式补偿电容器多采用电力电容器，运行中电容器的容性电流抵消系统中的感性电流，使传输元件,如变压器、线路中的无功功率相应减少，因而，不仅降低了由于无功的流动而引起的有功损耗，还减少了电压损耗，提高了功率因数。

补偿电容器是 TSC 系统的关键部件，通过投入或切除电容器的方法可动态平衡电感性负载与电容性负载，从而将功率因数维持在较高的理想水准。

1) 分组方式.在很多工业生产实践中，除了就地补偿的大电机外，大量分散的感性负载需要在低压配电室进行集中补偿,这时由于补偿容量是随时间变化的，为不出现过补偿或欠补偿，需要将电容器分成若干组，采用自动投切的方式。

电容器分组的具体方法比较灵活,常见的有以下几种： ①等容量制，即把所需补偿的电容平均分为若干份;②1：2：4:8 制,即每单元电容器值按大小倍增式设置，这样可获得 15 级补偿值；③二进制，即采用 N-1 个电容值均为 C 的电容和一个电容值为 C/2 的电容,这样补偿量的调节就有 2N 级。

对比上述方法可知，方法①的控制方式最简单，但相对较大的补偿级差限制了精度，而方法②与③虽采用多级差补偿的方法提高了效果，但均为繁琐，不便于自动化控制.相比之下，方法③不乏为一种有益的折中式方案。

2) 投切模式。

由于动态无功补偿需要频繁投切电容器,因此为确保电容器的寿命和质量，需要考虑补偿电容的投切模式.常见有下列 2 种模式：①循环投切模式，即将各组电容器按组号排成一个环形列队,然后按序号依次投入电容.如需切除电容,则从已投入的电容队列的尾部切除.这样，随功率因数的变化,已投入的电容队列在环形队列中逆时针移动，各组电容的使用几率均匀，可有效减少电容组的故障率。

串联电抗器及其电抗率的选取

串联电抗器的作用及电抗率的选择1 前言随着电力电子技术的广泛应用与发展，供电系统中增加了大量的非线性负载，如低压小容量家用电器和高压大容量的工业用交、直流变换装置，特别是静止变流器的采用，由于它是以开关方式工作的，会引起电网电流、电压波形发生畸变，从而引起电网的谐波“污染”。

产生电网谐波“污染”的另一个重要原因是电网接有冲击性、波动性负荷，如电弧炉、大型轧钢机、电力机车等，它们在运行中不仅会产生大量的高次谐波，而且会使电压波动、闪变、三相不平衡日趋严重。

这不仅会导致供用电设备本身的安全性降低，而且会严重削弱和干扰电网的经济运行，形成了对电网的“公害”。

电能质量的综合治理应遵循谁污染谁治理，多层治理、分级协调的原则。

在地区的配电和变电系统中，选择主要电能质量污染源和对电能质量敏感的负荷中心设立电能质量控制枢纽点，在这些点进行在线电能质量监测、采取相应的电能质量改善措施显得格外重要。

在并联电容器装置接入母线处的谐波“污染”暂未得到根本整治之前，如果不采取必要的措施，将会产生一定的谐波放大。

在并联电容器的回路中串联电抗器是非常有效和可行的方法。

串联电抗器的主要作用是抑制高次谐波和限制合闸涌流[1]，防止谐波对电容器造成危害，避免电容器装置的接入对电网谐波的过度放大和谐振发生。

但是串联电抗器绝不能与电容器组任意组合，更不能不考虑电容器组接入母线处的谐波背景。

文章着重就串联电抗器抑制谐波的作用展开分析，并提出电抗率的选择方法。

2 电抗器选择不当的后果2.1 基本情况介绍某110kV 变电所新装两组容量2400kvar 的电容器组，由生产厂家提供成套无功补偿装置，其中配置了电抗率为6%的串联电抗器，容量为144kvar。

电容器组投入运行之后，经过实测发现，该110kV 变电所的10kV 母线的电压总畸变率达到4.33%，超过公用电网谐波电压（相电压）4%的限值[2]，其中 3 次谐波的畸变率达到 3.77%，超过公用电网谐波电压（相电压）3.2%的限值[2]。

并联电容器组串联电抗器选择的三大技术原则

置的前提条件是电容器组数较多．其目的是节省投资和减少电（１）当电网中谐波含量较少，运行中可不考虑时，装设电抗器抗器自身消耗的容性无功（相对于全部采用ｌ２％的电抗器）。的目的仅为限制电容器组投入时的合闸涌流．此时电抗率可选得应当说明。在一个变电站中。原则上可按上述方案进行电比较小，一般为ｎ１～ｌ％；在计及回路连接线的电感（可按ｌｍＨ／ｍ抗率选择配置。但是，在对一个局部电网进行谐波控制时。要考虑）影响后，宜结合回路连接的导线长短一并考虑．确定按上限在技术经济上对电抗率进行优化配置．却是一个复杂的系统
电力电容器和与之配套的串联电抗器在电力系统中的无
功补偿降低线损、限制合闸涌流与抑制高次谐波方面的作用已被国内外运行实践所证实。在并联电容器组所接入母线处
ቤተ መጻሕፍቲ ባይዱ
的谐波“ 污染” 暂未得到根本治理之前．如果不采取必要的、有电抗器较多，国际上也通常采用。选择配置６％的电抗器抑制效的措施．将会对某些特定频次的谐波产生一定程度放大．对５次谐波效果较好，但有明显的放大３次谐波的特点。它的谐

电容器串联电抗率的选择

电容器串联电抗率的选择中国航空工业规划设计研究院刘屏周抑制谐波采用无源滤波器，或为了降低供电设备容量，减少供电电压偏差，采用并联电容器提高负载的功率因数。

在电容器回路中串联适当电抗率的电抗器，防止谐波电流被放大，保护电容器过负荷。

若电容器回路中串联电抗器的电抗率不适当，发生电容器回路的串联谐振或电容器回路与电源系统的并联谐振，影响系统的安全运行。

以下提出电容器回路中串联电抗器的电抗率计算方法，仅供参考。

串联电抗器的电容器回路与谐波源并联主电路如图1所示。

图1的等值电路如图2所示。

根据图2谐波电流分流的等值电路，谐波电流I n流入供电系统电流I sn和电容器支路电流I cn 计算公式如下：图1 谐波源、串联电抗器的电容器主电路图2 计算谐波电流分流的等值电路nC1L1S11L1snInXnnnXnI）（-+-=XXX C（1）nC1L1S1S1cnInXnnnI）（-+=XXX（2）式中I sn-谐波电流流入供电系统电流；I cn-谐波电流流入电容器支路电流；I n-谐波电流；X S1-供电系统基波电抗；X C1-电容器基波容抗；X L1-电抗器基波电抗；n-谐波次数。

设S11L1nnXnXX C-=β，β称谐波电流的分流系数。

上述（1）、（2）式改为如下：nsnI1Iββ+=（3）n cn I 11I β+=（4） n sn I I 、ncn I I与β的关系曲线如图3所示。

图3n sn I I 、ncn I I与β的关系曲线电容器支路与供电系统并联谐振发生在β=-1处，谐振谐波次数S1L1C10X X X +=n ，电容器支路串联电抗器的电感越大，谐振谐波次数越低。

当β=-2时，谐波次数S1L1C11X 2X X +=n ，2I I n sn =，1I I n cn =；当β=-0.5时，谐波次数S1L1C12X 5.0X X +=n ，1I I n sn =，2I I n cn =。

谐波源的谐波次数n ，在n 1与n 2范围内，即n 1≤n ≤n 2，同时有1I I n sn ≥和1I Incn ≥，谐波电流被放大。

10kV并联电容器用串联电抗器设计选择标准

并联电容器用串联电抗器设计选择标准前言中国工程建设标准化协会标准并联电容器用串联电抗器设计选择标准CECS 32：91主编单位：能源部西南电力设计院河北省电力工业局批准单位：中国工程建设标准化协会批准日期：1991年12月27日前言串联电抗器与并联电容器串联连接，可以抑制谐波电压放大，减小系统电压波形畸变，避免电容器受损，同时还限制并联电容器的合闸涌流，以满足电容器标准的要求。

我国生产串联电抗器已有多年，在设计和运行中积累了有益的数据。

本标准在总结国内经验及参考借鉴国外有关资料的基础上，反复征求了有关专家和单位的意见，经中国工程建设标准化协会电气委员会审查定稿。

现批准《并联电容器用串联电抗器设计选择标准》CECS 32：91，并推荐给有关单位使用。

在使用过程中，请将意见及有关资料寄交北京良乡中国工程建设标准化协会电气委员会(邮政编码：102401)中国工程建设标准化协会1991年12月27日第一章总则第1.0.1条并联电容器用串联电抗器(以下简称电抗器)的设计选择必须执行国家的技术经济政策，并应根据安装地点的电网条件、谐波水平、自然环境等，合理地选择其技术参数，做到安全可靠、经济合理。

第1.0.2条本标准适用于变电所和配电所中新建或扩建的6～63kV并联电容器装置中电抗器的设计选择。

第1.0.3条本标准所指电抗器是串联于高压并联电容器回路中的电抗器，该电抗器用于限制合闸涌流，减轻电网电压波形畸变和防止发生系统谐波谐振。

第1.0.4条电抗器的设计选择，除应符合标准的规定外，尚应符合国家现行有关标准的规定。

第二章环境条件第2.0.1条电抗器的基本使用条件：一、安装场所：户外或户内；二、环境温度：-40℃～+40℃；-25℃～+45℃；三、海拔：不超过1000m；四、相对湿度：对于户内电抗器月平均相对温度不超过90%，日平均不超过95%；五、地震裂度：设计地震基本裂度为8度；即水平加速度0.3g，垂直加速度0.15g；六、户外式最大风速为35m/s；七、电抗器的外绝缘泄漏比距不应不小于2.5cm/kV。

电容串联电抗

⏹使用串联电抗的无功补偿电容组来滤除谐波
⏹串联电抗器是抑制谐波电流放大的有效措施，其参数应根据实
际存在谐波进行选择。

并联电容器之所以能够引起谐波放大，是因为电容器回路在谐波频率范围内呈现出容性，若在电容器回路中串接电抗器，通过选择电抗值使电容器回路在最低次谐波频率下呈现出感性，就可消除谐波放大。

为此，串联电抗器的电抗值应满足，即。

⏹目前，国内并联电容器配置的电抗器的电抗率主要有以下4种
类型：小于0.5%、4.5%、6%和12% 。

配置小于0.5%电抗率的电抗器的主要目的是限制电容器的合闸涌流；当采用基波感抗为容抗的4.5%或6%的串联电抗器时，可抑制5次以上的谐波电流；当采用基波感抗为容抗的12%的串联电抗器时，可抑制3次以上的谐波电流。

配电网一般考虑3、5次谐波，因此配电网大多采用串联4.5～6％电抗器的电容器组。

串联电抗器抑制谐波作用与电抗率的选择

串联电抗器抑制谐波作用与电抗率的选择福建福安市赛岐供电所（福建福安255001）金秋生0 引言并联电容器进行无功补偿是电力系统改善功率因素和跳崖的有效措施。

然而电力系统中大量非线性负载的投运，特别是以晶闸管作为换流元件的电力半导体器件，由于它以开关方式工作，将会引起电网电流、电压波形的畸变，产生大量高次谐波。

而电容器对高次谐波反应比较敏感，会对谐波电刘起到放大作用，严重时还会产生谐振，造成电容器自身的损坏或无法工作，还危及附近其他电器设备的安全。

在具有高次谐波背景中装设补偿电容器，一般采用在电容器回路中串联电抗器的措施，这既不影响电容器的无功补偿作用，又能抑制高次谐波。

但串联电抗器必须考虑电容器接入处电网的谐波背景，绝不可任意组合。

只有合理选择串联电抗器的电抗率，使之与电容器进行合理匹配，才能有效地起到抑制谐波的作用，并有限制合闸涌流的效果。

1 抑制高次谐波当无功补偿电容器接入电网存在有高次谐波时，电容器对n次谐波的容抗降为x c/n，系统电感对n次谐波的感抗升高为nx L。

在电网存在有n次谐波电流时，如果符合nx L=x c/n的条件，则将产生n次谐波的谐振现象。

其n次谐波电流与基波电流迭加后，使流过电容器的电流骤增，此时产生的过电流必将危及电容器自身安全或无法工作。

同时谐波电流在系统阻抗上产生的谐波电压与源电压迭加后产生过电压，此过电压也会威胁到电容器的安全运行。

采用并联电容器进行无功补偿而构成的电路中，若电容器支路与系统发生并联谐振，此时谐振点的谐振次数为：n0=√x c/（x L+x s）式中x s———系统等值基波短路电抗；x L———电抗器基波电抗；x c———电容器基波电抗；（x L=Ax c，A为电抗率）从上式看出，串入电抗器电感量越大，则谐波次数n0越低，因而可通过串入电抗器电感量的大小来控制并联谐振点，从而达到避开谐波源中的各次谐波。

由此可见，在补偿电容器回路中串联一定电抗率的电抗器，即能有效地避开谐振点。

(完整版)串联电抗器电抗率的选择

串联电抗器电抗率的选择1.前言电力电容器和与之配套的串联电抗器在电力系统中的无功补偿、降低线损以及限制合闸涌流与高次谐波方面的作用已被国内外运行实践所证实。

由于电抗器高次谐波电流含量与电网谐波源状况、阻抗参数和电容器装置回路阻抗参数有关，因此在实际应用中电抗率的取值是不同的。

2.合闸涌流合闸涌流问题之所以引人注意，是因为它对电力系统和用户产生多方面的不利影响。

有时会造成设备损坏和系统事故。

电容器投运合闸时产生的合闸涌流一般分两种情况：第一种是单组电容器的合闸涌流，此种合闸涌流一般都小于开关设备允许的最大合闸涌流，故一般不采取限制涌流措施；第二种是已有一组或多组电容器在运行，再投入另一组时的合闸涌流。

实践证明，此合闸涌流可以达到电容器组的额定电流的20～250倍。

其放电电流值为：C L C LQ U I X X X == （1）式中:X C -电容器的容抗；X L -电路的感抗；Q C -电容器的无功功率；由式（1）可知，在电容器回路中装设串联电抗器，增大电路的感抗，I 将减小。

如串联电抗器选择恰当，便可将涌流限制在允许的范围之内。

3.高次谐波及电抗率的选择在电力系统中，电气设备所产生的高次谐波电流将引起系统中电压波形的畸变，是对电网的一大公害，它将严重影响电容器组的正常运行。

由此也必须采取加装串联电抗器的办法对高次谐波加以抑制。

众所周之，传入电抗器后，对基波来讲不会有大的影响，但对谐波来说却有较大的影响。

这些非正弦波形可以用数学分析的方法分解成工频的基波和各种倍数频率的谐波。

但对电容器来讲，一般不存在偶次倍数的谐波。

因此主要考虑3、5、7、9、11、13等次谐波的影响。

在这些高谐波中以5次谐波最显著。

如某系统电压波形包括基波和5次谐波（其它高次谐波占的比例很小）。

基波电压与额定电压相等，而5次谐波电压值为额定电压的26.45％.在这种情况下经过计算可得出电容器组3.4％，过电流65.6％，电容器的无功出力过负荷35％。

电抗器选择设计资料

如何选择电抗器的K值串联电抗器有一个重要技术参数K。

K是电抗器的电抗率代号，其单位是 %（百分比）。

当电抗器所工作的电网中，谐波总畸变率在4%以下，可以只考虑限制电容器投切过程中的合闸涌流，电抗器的电抗率可选：K=（0.1～1）%。

当K≤0.1%时，可安装在电容器外壳内（在向电容器生产厂购买时申明）。

当0.1＜K≤1%,可选用XD型电抗器。

这种电抗器是单相结构，在安装时，注意一，安装在B相的电抗器，进出线次序与A、B相相反，以免互相影响。

注意二，它对3、5次谐波电流略有放大。

注意电网谐波背景。

当电抗器所工作的电网中，谐波总畸变率在4%以上，应先通过谐波监测仪表查明该电网的主要谐波含量，然后再合理确定K值。

如果，电网背景谐波为5次及以上时，这时应配置电抗率为（4.5～7）%。

一般用电抗率为6%的电抗器。

要注意的是：6%的电抗器，抑制5次谐波效果好。

但对3次谐波有明显的放大作用。

如果电网原来3次谐波含量就接近容忍值，就要注意选择电抗率K偏离6%少许。

比如选k为4.5%的电抗器对3次谐波放大轻微。

如果，电网背景谐波为3次及以上时，这时应配置电抗率为12%的电抗器。

从材料的价格上分析，在同样电压电流情况下，K值越高，其端电压也越高，电抗器的电抗和电感也大，即K值越高，价格也高些。

所以，如果3次、5次、7次及以上谐波含量都超标需要治理时，建议用一部分K为7%的电抗器，用一部分K为12%的电抗器。

变频器交流电抗器的参数和结构计算方法1引言随着电力电子技术的迅速发展，从20世纪90年代以来交流变频调速已成为电气传动的主流，其应用范围日益广泛。

但是由于变频器被使用在各种不同的电气环境，若不采取恰当的保护措施，就会影响变频器运行的稳定性和可靠性。

实践证明，适当选配电抗器与变频器配套使用，可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击，同时亦可以减少变频器产生的谐波对电网的污染，并可提高变频器的功率因数。

串联电抗器的选择

从表1中可知,若需抑制5次谐波时: Qc/Sd ≤0.005时,可考虑选取 k=0.45; 0.005 ≤ Qc/Sd ≤ 0.01时,可考虑选取k=0.05; 0.01 ≤ Qc/Sd ≤ 0.02时,可考虑选取k=0.06。当需抑制3次谐波时: Qc/Sd <0.01时,可考虑选取k=0.12; Qc/Sd ≥0.01时,可考虑选取k=0.13。
由等值回路可得：
hX L1 X C1 / h I sh Ih 小贴士 hX s1 2: hX L1 X C1 / h hX s1 I ch Ih hX s1 hX L1 X C1 / h
(1)
串联电抗器的电抗率k=XL1/Xc1,由此可得：
I sh
X C1 (k X s1
I ch X s1
1 ) 2 h Ih 1 X C1 (k 2 ) h X s1 Ih 1 X C1 (k 2 ) h
(2)
对于k取不同值,并联电容器装置对电网谐波的影响可能出现下列几种情况:
1)k=0。即没有串联电抗器时,由于一般Xc1》Xs1,所以 Ish>Ih,也即注入系统的h次谐波电流得到放大。 2) k-1/h2=0。这时Ish=0,Ich=Ih,所有的h次谐波电流均进入电容器回路,即为理想的滤波状态,也就是所谓谐波串联谐振状态,并联电容器装置应避免在此状态下运行。
串联电抗器电抗率的选取
1.供电系统示意图与等值回路图
Xs1---系统基波阻抗 Xc1---电容器组基波阻抗 XL1---串联电抗器基波阻抗 h ---谐波次数 Ih ---谐波源产生的h次谐波电流 Ish ---注入系统的h次谐波电流 Ich ---电容器组回路的h次谐波电流 Uh ---母线h次谐波电压

串联电抗器电抗率选择的一般原则

串联电抗率选择的一般原则一、电容器装置接入处的背景谐波为3次1． 3次谐波含量较小，可选择%1~%1.0的串联电抗器，但应验算电容器装置投入后3次谐波放大是否超过或接近国标限值，并且有一定的裕度。

2． 3次谐波含量较大，已经超过或接近国标限值，选择%12或%12与%6~%5.4的串联电抗器混合装设。

二、电容器装置接入处的背景谐波为3次、5次1. 3次谐波含量很小，5次谐波含量较大（包括已经超过或接近国标限值），选择%6~%5.4的串联电抗器，忌用%1~%1.0的串联电抗器。

2. 3次谐波含量略大，5次谐波含量较小，选择%1~%1.0的串联电抗器，但应验算电容器装置投入后3次谐波放大是否超过或接近国标限值，并且有一定的裕度。

3. 3次谐波含量较大，已经超过或接近国标限值，选择%12或%12与%6~%5.4的串联电抗器混合装设。

三、电容器装置接入处的背景谐波为5次及以上1. 5次谐波含量较小，应选择%6~%5.4的串联电抗器。

2. 5次谐波含量较大，应选择%5.4的串联电抗器。

3. 对于采用%1~%1.0的串联电抗器，要防止对5次、7次谐波的严重放大或谐振；对于采用%6~%5.4的串联电抗器，要防止对3次谐波的严重放大或谐振。

4. 电容器回路的谐波阻抗特征：)n1nk (X Z 1C -⨯=其中n ：谐波次数；k ：电抗率。

(1) 0n 1nk >-时，即2n1k >，电容器流入谐波小； (2) 0n 1nk =-时，即2n 1k =，电容器滤波，串联谐振； (3) 1c 1s 2X X n 1k -=时，电路发生并联谐振，应避免，其中：1S X 电源系统基波阻抗。

(4) 3次谐波时，%11时，串联谐振，起滤波作用；%5.10时，并联谐振，应避免。

(5) 5次谐波时，%4时，串联谐振；%5.3时，并联谐振。

(6) 7次谐波时，%2时，串联谐振；%5.1时，并联谐振。

(7) 含有谐波源和电力电容器的回路的电力系统，发生n 次谐波串联谐振条件是2n 1k =；不发生n 次谐波放大的条件是2n1k >。

串抗的选用原则

抑制谐波串联电抗器的选用情况和TSC动态无功补偿摘要：为进一步搞好设备的配套改造，加强设备管理，实现供电系统的经济运行，减少整个供电系统设备的损耗，获得最佳经济效益的设备运行方式，对抑制谐波串联电抗器的选用进行了较为详细的阐述。

本文主要对具体抑制谐波串联电抗器的选用情况和TSC动态无功补偿进行了解析。

信息来源:关键词：电网功率因数节能降耗科学谐波治理设备 TSC和TSF动态无功补偿补偿用并联电容器对谐波电压最为敏感，谐波电压加速电容器老化，缩短使用寿命。

谐波电流将使电容器过负荷、出现不允许的温升，特别严重的是当电容器组与系统产生并联谐振时电流急速增加，开关跳闸、熔断器熔断、电容器无法运行。

为避免并联谐振的发生，电容器串联电抗器。

它的电抗率按背景谐波次数选取。

电网的背景谐波为5次及以上时，宜选取4.5% ~ 6%;电网的背景谐波为3次及以上时，宜选取12% 信息来自:一、电抗率K值的确定信息来自:1. 系统中谐波很少，只是限制合闸涌流时则选K=0.5~1%即可满足要求。

它对5次谐波电流放大严重，对3次谐波放大轻微。

信息来自:2. 系统中谐波不可忽视时，应查明供电系统的背景谐波含量，在合理确定K值。

电抗率的配置应使电容器接入处谐波阻抗呈感性。

电网背景谐波为5次及以上时，应配置K=4.5~6%。

通常5次谐波最大，7次谐波次之，3次较小。

国内外通常采用K=4.5~6%。

配置K=6%的电抗器抑制5次谐波效果好，但明显的放大3次谐波及谐振点为204Hz，与5次谐波的频率250Hz，裕量大。

配置4.5%的电抗器对3次谐波轻微放大，因此在抑制5次及以上谐波，同时又要兼顾减小对3次谐波的放大是适宜的。

它的谐振点235Hz与5次谐波间距较小。

电网背景谐波为3次及以上时应串联K=12%的电抗器。

在电抗器电容器串联回路中,电抗器的感抗XLN与谐波次数虚正比;电容器容抗XCN与谐波次数成反比。

为了抑制5次及以上谐波。

则要使5次及以上谐波器串联回路的谐振次数小于5次。

串联电抗器的电抗率怎么选

配置6%的电抗器抑制5次谐波效果好，但有明显的放大3次谐波作用。它的谐振点（204HZ）远离5次谐波的频率（250HZ），裕量较大。
配置4.5%的电抗器对3次谐波放大轻微，因此在抑制5次及以上谐波，同时又要兼顾减小对3次谐波的放大，在这种情况下是适宜的。但它的谐振点（235HZ）与5次谐波的频率间距较小。
串联电抗器的电抗率怎么选
