泰克VM700T视频测试仪测试方法
DVD国标测试标准word版
DVD 视盘机VIDEO & AUDIO Test Procedure (国标电信三所测试片)复合视频测试的前提:➢复合视频测试一共有十项,除"色度幅频响应" 必须在NTSC制下测量,以及"亮度信噪比"需要在两种制式下测量外,其余各项均只在PAL制下测量.测量所用信号均在三所DVD测试碟PAL制的"常规测试"中选播.➢准备测试设备Tektronix VM7001.Video测试 (复合视频部分)1.1复合视频输出: (技术要求: 1.0±0.2V)➢测量步骤:a. 在测试碟常规测试中选中"视频输出电平",播放"100%全白信号",信号波形及测试点如图一所示:b. 进入Measure菜单,选中Level Meter,按Menu键,调节Measure Position,将Pos.(a)和Pos.(b)分别调到图2所示位置.读取并记录Level(b-a)值,即为所求.图一视频测试信号1.2 水平清晰度(TV线) (技术要求:≧500线)播放水平清晰度测试卡信号,直接在VM700的waveform上读出水平清晰度线数.即为所求.1.3 亮度幅频响应(≧5.8MHz) (技术要求: -6dB)➢测量步骤:a. 在测试碟常规测试中选中"亮度通道带宽",播放"100%多波群"信号,信号波形及测试点如图二所示:图二亮度通道带宽100%多波群信号b. 进入Measure菜单,选中Multiburst;c. 调节测试点:选择Menu,进入Acquire,选中Special Position,分别调节Flagstart和Flagwidth到如图二所示位置.d. 选中Packet#1,顺时针旋转测试仪面板右侧旋纽,将Packet#1调节至Packet#2,重复步骤be. 依此类推,直至定位好Packet#6f. 再按Menu键,并选中Average, 记录六个显示值中绝对值最大者即为所求.1.4 亮度非线失真(技术要求: ≦8%)➢测量步骤:a. 在测试碟常规测试中选中"亮度非线性失真",播放"亮度5阶梯"信号,信号波形及测试点如图三所示:b. 进入Measure菜单,选中Luminance Nonlinearity;c. 按Menu键,选择Acquire,再选择AutoScan,测试点自动调节至如图三所示,选择Exit退出.d. 按Average键,记录pk-pk值即为所求.图三亮度非线性失真测试信号(5阶梯)1.5 亮度波形失真 (技术要求: ≦5%)在测试碟常规测试中选中"亮度波形失真",播放"2T脉冲和条"信号.信号波形和测试点如图四所示:图四亮度波形失真2T脉冲和条测试信号➢测量步骤:a. 进入measure菜单,选中K-Factor;b. 按Menu键,选择Acquire,再选择Special Position,分别调节BarTop、RefPos、Pulse Pos至图四所示位置.按Exit退出.c. 按Average键,记录K-2T显示值即为所求.1.6 亮度信噪比(不记权) (技术要求: ≧52dB PAL ≧53db NTBC)➢测量步骤:a. 在测试碟常规测试中选中"亮度信噪比",播放"100%白电平";b. 进入Measure菜单,选中Noise Spectrum;c. 按Menu键,选择Filter Selection,选中100KHz高通和6MHz低通滤波器.注意: 本测试仪只提供了5MHz的低通滤波器,我们必须在用手指按住5MHz的同时,顺时针旋转面板右侧旋纽将其调节至6MHz.d. 按Menu键退出,按Average键平均,读取Noise Level值即为所求.➢测量NTSC制下亮度信噪比时,须将Demo样机输出信号切换至NTSC制, 按VM700的configure键, 选configure file键, 再选取source selection video, 移动high light到使用中的输出端, 手指点选video std. , 旋转测试仪板右侧旋纽改为NTSC, 更新设定后跳出,重复测量步骤即可得.1.7色度信噪比(技术要求: AM≧60dB,PM≧50dB)➢测量步骤:a. 在测试碟常规测试中选中"色度信噪比",播放"100%全红信号".Repeat off: 此项测试勿重复拨放b. 进入Measure菜单,选中Chrominance AMPM;c. 按Menu键,选择Acquire,选中Both Fields.d. 按Average键平均,读取AM、PM值即为所求.1.8 亮度和色度信号时延差 (技术要求:≦30ns)➢测量步骤:a. 在测试碟常规测试中选中"亮色时延差",播放"2T脉冲和条"信号.信号波形及测试点如图五所示:图五亮色时延差2T脉和条信号b. 进入Measure菜单,选中ChromLun GainDelay;c. 按Menu键,选择Acquire,选中Special Position,调节Pulse Pos至图五所示位置,按Exit退出.d. 按Average键平均,读取Chroma Delay值即为所求.1.9 微分增益DG和微分相位DP(技术要求:DG≦7%;DP≦7%)➢测量步骤:a. 在测试碟常规测试中选中"微分增益和微分相位",播放"色度5阶梯"信号,信号波形和测试点如图六所示:图六微分增益和微分相位色度5阶梯信号b. 进入Measure菜单,选中DGDP;c. 按Menu键,选择Acquire,选中Special Positon,选择AutoSscan,测试点自动调节至如图8所示位置.按Exit退出.d. 按Average键平均,读取DG、DP的pk-pk值即为所求.1.10 色度幅频响应 (≧5.8MHz) (技术要求:-6dB)两种测试法, 建议用方法二➢测量步骤:a. 将Demo样机输出信号切换至NTSC制,再按第三页"测试信号的的准备"中所叙方法切换测试仪至对应显示制式.b. 在测试碟常规测试中选中"色度幅频响应",播放"色度多波群"信号,信号波形及测试点如图七所示:图七色度幅频响应色度多波群信号c. 进入Measure菜单,选中Chrominance FreqResp;d. 调节测试点:选择Menu,进入Acquire,选中Special Position,分别调节Flagstart和Flagwidth到如图9所示位置.选中Packet#1,分别调节Center和Width到如图七所示位置.e. 选中Packet#1,顺时针旋转测试仪面板右侧旋纽,将Packet#1调节至Packet#2,重复步骤b. 注意: Packet#3为测量考点,必须选择中间第4个包为Packet#3,其余4个Packet可随意选择,但务必要将衰减最大者包括在内.f. 依此类推,直至定位好Packet#5. 按Exit退出.g. 按Average键平均,读取绝对值最大者即为所求.➢测试步骤 (方法2)a. 在PAL 和 NTSC制下均可进行测量b. 拨放色度多群组信号, 选择waveform键, 用测试仪显示屏上的刻度尺读取色度包的P-P值, 测试位置如图八所示图八色度幅频响应色度多波群信号c. 计算方法Value= 20 log (V4/V1) (#4 的dB值)从#1, #2, #3, #5, #6, #7 选出Vp-p 最低者, 并计算dB值计算最低Vp-p的dB值和 #4 的dB值的差值, 最大差值即为所求2. Video测试 (分量视频部分)测试的前提:➢测试均在PAL制下进行,测试所用信号均在三所DVD测试碟PAL制分量测试中选播.➢分量输出形式(YUV或RGB)须通过OSD事先设定.➢VM700视频测试仪有A、B、C三个输入端口,在进行分量测试时,ABC三端口信号输入需严格与YUV或RGB一一对应,即A-Y、B-U、C-V或A-G、B-B、C-R.➢在Measure菜单中先后选择VIDEO OPTION、COMPONENT可进入分量测试,选择ANALOG VIDEO返回复合测试.➢准备测试设备Tektronix VM7002. 1 YUV分量测试:2.1.1电平 (技术要求:700±140mV)a. 播放三所测试碟分量测试电平下的Y (100/0/100/0彩条) 信号, 播放U (100/0/100/0彩条)或V(100/0/100/0彩条)亦可.YUV三分量电平可一次测量完成.b. 进入Measure菜单, 选择Component Levelmeter, 进入电平测量.c. 按MENU键, 选择Acquire.此时可分别应用屏幕下方的Select Y、Select Pb、Select Pr来分别选择YUV分量进行测试点设定.d. 各分量测试点位置如图八 (a) (b) (c) 所示.图八 (a) 分量测试Y电平测试点图八 (b) 分量测试U电平测试点图八 (c) 分量测试V电平测试点e. 全部设置后,按Menu键退出,按Average键平均.分别记录Y、Pb、Pr显示值即为所求.2.1.2 带宽 (技术要求: Y≧5.8MHz,-6dBU≧2MHz, -6dBV≧2MHz,-6dB)a. 由于三所测试碟与VM700测试仪在信号与处理方法上的不匹配,带宽测试只能用示波器进行.b. 播放三所测试碟分量测试带宽下的YUV扫频信号,用示波器分别抓取YUV输出波形,测量波形正中幅度最大处的Vp-p值并记录为V0 ;将波形展开,对应YUV分别找频率为5.8M、2M、2M的单个周期,量取其Vp-p值并记录为V1. 带宽dB值根据下式计算:dB=20lg(V1/ V0)2.1.3 信噪比 (技术要求:Y≧50dB不计权U≧50dBV≧50dB)a. 播放YUV线性斜性信号, 三个分量可一次测量完成.b. 进入Measure菜单, 选择Component Noise.按Menu键, 选中Tilt Null.c. 利用YPbPr Selection功能分别选择YUV分量, 利用Filters Selection来分别设定各分量的滤波器,利用Previous Display回到上一层菜单.测量Y分量时,选择High Pass 100K和Low Pass 5.0MHz 滤波器;测量U、V分量时,选择Low Pass 2MHz滤波器.d. 按Menu键退出设定, 用Average键平均并记录.2.2 S VIDEO分量测试VM700测试仪现只能测量SY分量, SC分量的测试方法有待确认.➢SY分量的测试,等同于复合视频测试中之亮度测试. 即SY幅度测试与复合视频输出电平测试方法一样,测试信号为100%白电平信号➢SY带宽测试与亮度幅频响应测试方法一样,测试信号为亮度100%多波群信号;➢SY信噪比测试与亮度信噪比测试方法一样,测试信号为亮度线性斜坡信号.二, 音频部分测试设备使用 AUDIO PRECISION, 使用三所国标测试片不需开启test file, 可直接用 Analog Analyzer观察数据, 除第一项外, 都必须拨放基准输出电压 2.0V, 按F4储存reference level, (或 0.2V, 储存reference level后再x10)※若有测试数据远不如预期, 必须检查接地是否良好1. 音频输出电平技术要求2.0±0.2V✧测试讯号: 立体声音频----基准输出电压----1kHz, 0dB 或 1kHz, -20dB的10倍✧Function Reading设定: amplitude✧Filter 设定: none✧DVD Player speaker设定: Large在function reading 里, 选取A channel 和 B channel, 读取电压值2. 音频幅频响应技术要求±1dB✧测试讯号: 立体声音频----音频幅频响应✧Function Reading设定: amplitude✧Filter 设定: none✧DVD Player speaker设定: Large在function reading 里, 选取A channel 和 B channel, 读取dBrA值每一个channel 都要测八个频率下的Response, 任一声道的频率响应值在±1dB3. 音频信噪比技术要求≦-90dB✧测试讯号: 立体声音频----音频信噪比----1kHz, 0dB✧Function Reading设定: amplitude✧Filter 设定: A-weighting✧DVD Player speaker设定: Large播放测试信号, 按stop, 再由function reading 里, 选取A channel 和 B channel, 读取dBrA值4. 音频失真加信噪 (1kHz) ≦-70dB✧测试讯号: 立体声音频----音频失真加噪声✧Function Reading设定: THD+N amplitude✧Filter 设定: 20kHz apogee low pass filter✧DVD Player speaker设定: Large直接由function reading 里, 选取A channel 和 B channel, 读取dBrA值5. 动态范围 (1kHz) ≦-80dB✧测试讯号: 立体声音频----动态范围✧Function Reading设定: THD+N amplitude✧Filter 设定: CCIR 2k✧DVD Player speaker设定: Large直接由function reading 里, 选取A channel 和 B channel, 读取dBrA值6. 串音 (1kHz) ≦-70dB✧测试讯号: 立体声音频----串音----1kHz, 0dB, 左声道无右声到无各测一次✧Function Reading设定: Amplitude✧Filter 设定: 20kHz apogee low pass filter✧DVD Player speaker设定: Large直接由function reading 里, 选取A channel 和 B channel, 读取dBrA值当 A channel 有声音输入, 读取B channel dBrA值当 B channel 有声音输入, 读取A channel dBrA值7. 1kHz 通道不平衡度≦1dB✧测试讯号: 立体声音频----1kHz 通道不平衡度✧Function Reading设定: amplitude✧Filter 设定: none✧DVD Player speaker设定: Large读取 function reading 里的值, 选取A channel 和 B channel, 读取dBrA值, 比较两声道的 dBrA差8. 频率误差≦4Hz✧测试讯号: 立体声音频----频率误差✧Function Reading设定: amplitude✧Filter 设定: none✧DVD Player speaker设定: Large读取输入频率和输出频率的误差值9. 电平非线性 (0dB~-60dB) ±1.0dB✧测试讯号: 立体声音频----电平非线性 (0dB~-60dB)✧Function Reading设定: amplitude✧Filter 设定: 20kHz apogee low pass filter✧DVD Player speaker设定: Large读取 function reading 里的值, 选取A channel 和 B channel, 读取dBrA值,在7个电平准位下(0dB, -10dB, -20dB, -30dB, -40dB, -50dB, -60dB), 比较输出与输入的dBrA差常温电性能指标测试结果（DVD复合视频部分）≥注：有*标记的数据为不合格值（DVD分量视频部分）测试盘片:三所DVD碟注：有*标记的数据为不合格值（DVD音频部分）TEST DATE: 26/12/2002TEST BY JOE OU YANG（本资料素材和资料部分来自网络，仅供参考。
【1】实验一：视频测量仪器使用操作
实验一：视频测量仪器使用操作1：实验内容VM700T的熟悉和数字电视模拟域基本参数测量①熟悉VM700T背板接口并按照实验仪器连接要求连接各个仪器。
②熟悉VM700T面板按键，了解各按键功能。
③以75％彩条为基本信号，利用已有知识分析一幅图像波形及矢量情况，包括：每帧图像的结构每场图像的结构每行图像对应的波形及矢量④利用信号发生器发生出各种常用测试波形，将已有的对波形的认识与矢量及显示图像间建立直观的联系，并加以分析。
2：实验所用仪器Tektronix TSG 273 PAL 信号发生器VM700T电视显示器视频测试通道（实验室提供，视频设备或视频传输系统）3：实验仪器与被测设备连线4：实验过程及数据1)在TSG-273上选择75%彩条信号作为测试信号；2)在Picture方式下选择测试信号所在行，L37；3)在Waveform方式下观察测试信号的波形；4)按Measure键，在触屏上选择测试指标“Bar-Line Time”；5)读取Sync Level、Sync to Bar Top两个项目的数据。
其中，“Sync Level”表示同步头相对于消隐后肩的幅度；“Sync to Bar Top”表示白条电平+同步电平。
5：实验分析及小结对于视频信号幅度的测量，不能只是简单地调整信号通路中最后那一设备的输出电平。
每一设备都应予以调整，使它能将信号正确地从输入传送到输出。
电视设备一般在设计上对于视频信号幅度都要求在1V峰—峰值范围内，如果信号太大，则会出现削波或动态范围增大而产生非线性失真；如果信号太小，则会使信杂比降低，传输质量下降。
通过这次实验，我了解了VM700T的功能及使用方法，以及如何用它来测量视音频信号。
VM700T-TG700视频测试仪使用说明
亮度非线性计算
亮度非线性对视频的影响
图象失去灰度，层次减少。 分辨率降低，产生色饱和度失真（由于色 度信号是叠加在亮度信号上） 。
3.K系数：
把各种波形失真按人眼视觉特性给予不 同评价的基础上来度量图象损伤，这里 的失真是短时间波形失真。
一般用“2T正弦平方波失真”( K-2T)作 为测试指标。
把一个具有规定的亮度和色度分量幅度 的测试信号通过被测通道，输出在亮度 分量与色度分量的调制色络波形的相应 部分在时间关系上出现的差值。规定:色 度分量时延大于亮度分量时延为正
色度/亮度时延差测试信号
测试信号同色度/亮度增益差
色度/亮度时延差计算
色度/亮度增益差： 色度/亮度时延差：
负 正
负 负
项 目 电平测量 绝对精度 ±0.5% 相对精度 ±0.2%
亮度非线性
K系数（2T脉冲） 微分增益 微分相位 色度－亮度增益差 色度－亮度延时差 幅频特性 随机信噪比 随机信噪比(加权)
±0.4%
±0.3% ±0.3% ±0.3° ±1% ±5ns ±0.1dB ±0.4dB(-20~-60dB)/±1dB(-60~-70dB) ±1dB(-20~-60dB)/±2dB(-60~-70dB)
•视频指标标准：
项 目 单 位 交通部闭路电视监视系统 行业标准 700±30 300±20 ≤5 <7 ≤10 ≤10 ±5 ≤100 ±2(5.8MHz带宽内) 广播电视短程光缆传输 国家标准（甲级） 700±16 300±7 ≤2 <1.5 ≤1 ≤1 ±2 ≤20 ±0.4(5.8MHz带宽内)
Menu
Help
Configure Function Copy
标清数字电视系统视频特性评价及测量方法
标清数字电视系统视频特性评价及测量⽅法标清数字电视系统视频特性评价及测量⽅法□鲍莹【摘要】本⽂⾸先定义了两类标准清晰度数字电视系统，接着对这两类系统视频特性的主要评价指标进⾏逐⼀阐释，以TEK VM700综合测量仪为例介绍了标清数字视频特性指标的测量⽅法。
【关键词】标准清晰度数字电视系统视频特性评价指标视频系统测量⽅法⼀、标准清晰度数字电视系统的分类及适⽤的视频特性测量指标根据标准清晰度数字系统是否经过压缩编解码、编码格式转换、编码码率转换，将标准清晰度数字电视系统分为两类：透明标准清晰度数字系统和⾮透明标准清晰度数字系统。
透明标准清晰度数字系统是指不含压缩/解压缩设备、编码格式转换、编码码率转换的标准清晰度数字系统。
透明标准清晰度数字电视系统中的信号采集设备，应符合ITU-R BT.601数字演播室分量编码标准。
奈奎斯特抽样定理证明：只要抽样频率⼤于模拟信号最⾼频率的两倍，就可以通过理想低通滤波器不失真地恢复出模拟信号。
因此，符合ITU-R BT.601数字演播室分量编码标准的信号采集设备，都可以认为是透明的标准清晰度数字设备。
⾮透明标准清晰度数字系统是指具有压缩/解压缩设备编码格式转换、编码码率转换的标准清晰度数字系统，如数字视频服务器、播出服务器、转码服务器、数字录像机、硬盘录像机、⾮编⼯作站等。
⽹络化环境的节⽬制作系统、新闻制播系统、节⽬收录系统以及硬盘播出系统等都属于⾮透明标准清晰度数字系统。
上述设备和系统因对SDI基带信号作了压缩和解压缩或编码格式、编码码率转换处理，对于SDI基带信号⽽⾔，就不是⼀个透明的数字系统。
透明标准清晰度数字系统适⽤的测量包括：数字通道传输特性测量（眼图测量）、误码秒测量、SDI信号格式检测。
⾮透明标准清晰度数字系统适⽤的测量包括：数字通道传输特性测量（眼图测量）、SDI信号格式检测、误码秒测量、模拟域分量信号特性测量、⾊域误差测量、主观评价测量。
值得注意的是，对于透明标准清晰度数字系统，由于对于SDI基带信号都是透明处理或传输的，没有必要再进⾏模拟域分量信号特性测量、⾊域误差测量和主观评价测量。
使用VM700测量视频指标方法
％
色亮时延不等（nS） 色度分量和亮度分量的延 ≤30nS
（CCITT033 第 34 行） 迟不一致。
DG 微分增益（％）p-p 不同亮度背景下的色饱和 ≤5％
（CCITT033 第 295 行） 度幅度失真。
DP 微分相位（°）p-p 不同亮度背景下的色饱和
（CCITT033 第 295 行） 度相位失真。
测量 K 系数用的 2T 波形
图4 K 系数中，K50 不计，在测定的 Kb、Kpb、Kp 中，取绝对值最大者，做为 K 系数指标。 2T 正弦平方波底部两侧产生的回波失真反映被测通道的相频特性失真。
B) 影响： K 系数是综合评估图像质量的一种测试方法，通过叠加色度副载波在一个 2T 的波形上 面来进行评估，能够从显示波形中得到亮度、色度增益和时延的定性测量。 K 系数偏大的话，导致图象出现多重轮廓，造成重影，使清晰度下降。
创维数字技术（深圳）有限公司

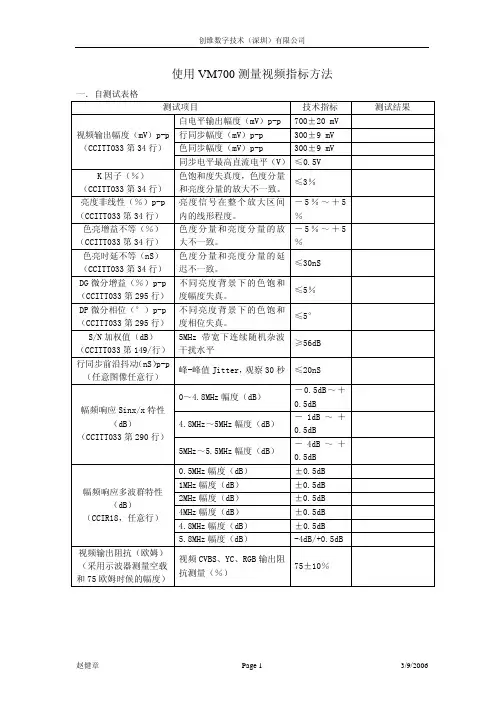

使用 VM700 测量视频指标方法
一．自测试表格
测试项目
技术指标
白电平输出幅度（mV）p-p 700±20 mV
视频输出幅度（mV）p-p 行同步幅度（mV）p-p
300±9 mV
（CCITT033 第 34 行） 色同步幅度（mV）p-p
300±9 mV
同步电平最高直流电平（V） ≤0.5V
≤5°
S/N 加权值（dB） 5MHz 带宽下连续随机杂波 ≥56dB
（CCITT033 第 149/行） 干扰水平
行同步前沿抖动（nS）p-p 峰-峰值 Jitter，观察 30 秒 ≤20nS
（任意图像任意行）
幅频响应 Sinx/x 特性 （dB）
（CCITT033 第 290 行）
视频测量技术实验指导书(一).doc
“视频测量技术”实验指导书（一）一、实验课程编码：103005二、实验课程名称：视频测量技术三、实验项目名称：监视器调整与反射损耗测量（综合性实验）四、实验目的学习图像监视器的日常调整方法。
了解反射损耗的意义及对图像的影响，掌握电缆延时法测量反射损耗。
通过测量信号的幅度和时间参数，学习使用视频综合测试仪和测试信号发生器。
了解2T脉冲参数，了解100%和75%彩条的区别。
五、主要设备VM700T视频综合测试仪，TSG271测试信号发生器，PVM-14M4E图像监视器。
六、实验内容1. 调整监视器的亮度、对比度、色度、色温等参数。
2. 测量100%和75%彩条信号。
3. 测量2T正弦平方脉冲。
4. 使用延时电缆法测量100欧终端电阻的反射损耗。
5. 测量反射波延时，估算电缆长度。
七、实验步骤1. 系统连接：被测设备为长电缆和100欧终端电阻。
2. 监视器的日常调整：（1）利用PLUGE信号调亮度。
（2）利用阶梯波信号调对比度。
（3）利用100%彩条信号和监视器BLUE ONLY功能调色饱和度。
（4）利用监视器菜单调色温为D93。
3. 100%和75%彩条信号测量：（1）使用VM700压差复位“Reset Diffs”功能测量两种彩条的白条幅度。
（2）利用低通滤波器分别测量两种彩条的黄条亮度电平。
（3）利用高通滤波器分别测量两种彩条的黄条色度电平。
（4）计算两黄条亮度/色度电平之间的比值（低比高）。
4. 2T正弦平方脉冲的测量:（1）选2T正弦平方脉冲和条信号。
（2）测量2T脉冲的幅度，确定其半幅度。
（3）使用VM700光标功能测量时间，测量其半幅宽。
（4）测量填充副载波脉冲宽度（使用冻结功能）。
5. 反射损耗的测量：（1）选2T正弦平方脉冲和条信号。
（2）取下电缆终接电阻，测量终端开路全反射波幅度A1。
同时观察反射波对图像的影响。
（3）电缆终端接上100欧终端电阻，测量反射波幅度A2。
代入公式计算：A反射损耗P = 201g—dBA26. 测量反射波延时，估算电缆长度：测量入射波A0与反射波A1的时间间隔,估算电缆长度。
VM700
VM700T 视频测量系统
选件 11PAL 视频测量
测量模式 白条的行时间 测量项目 白条电平(b1 或后肩) 同步电平 同步到白条顶端 同步 / 白条比率
白条倾斜(Rec569) 行时间失真(Rec567) 白条宽度
摆动 测量项目 峰值偏移 稳定时间
色同步频率 测量项目 色同步频率误差
范围 300mV 至 1.4V 50mV 至 600mV 350mV 至 2V
在矢量模式中，VM700T 可作为一台带 有电子刻度板的数字矢量示波器。 VM700T 的“彩条搜索”特点可以很容 易地快速显示出被测信号中所含有的 彩条行。
VM700T 的图象模式显示。(采用的是俄 勒冈州波特兰市 KOIN-TV 的视频图象)
在主测量模式中，显示出各种可供测 量的项目。
在测量模式中，仪器捕获DG、DP 的特 定位置以进行测量。
即使是单个的行同步脉冲也能表现为 高亮度显示。
用户可编程的功能 VM700T的功能模式(Function mode)是一项 特别有用的功能。它可把用户的操作程 序存储下来，从而作为用户在以后必要 时重新启动“( playback”)的宏指令。 例如，在发射机的解调输出视频信号中 建立了一套测量项目(可通过硬拷贝指令 来完成)。用户可把这一测量操作过程存 储下来并作以“DEMOD”标记。此后，用 户可在规定的时间内通过手动、遥控或 完全自动的方式来重新启动 (playback)这 一测量功能。功能指令文件可以存储下 来，通过个人电脑编辑成文本文件，并可 拷贝或输入到另一台 VM700T。其它的功 能还包括控制信号通道上的外接串联器 件，例如视频/ 音频路由器、切换器、信 号发生器、电话调制解调器以及支持 RS232 通信的许多其它器件。
VM700T电视信号视音频指标测量方法
电视信号视音频指标测量方法( 嘉兴电视台2004)1.引用标准:GB 1583-79 彩色电视图象传输GY 75-89 广播声频通路运行技术指标等级GB 12365-90 广播电视短程光缆传输技术参数GY/T 107-92 电视中心播控系统维护规程GB/T 14236-93 电视中心视频系统和脉冲系统设备技术要求GY/T 165-2000 电视中心播控系统数字播出通路技术指标和测量方法模拟分量视频参考标准: TEK公司VM700内设标准2.使用仪器:TSG131A多格式信号发生器(TEK)TSG422 数字式分量电视信号发生器(TEK)ASG100 音频信号发生器(TEK)WFM601E 串行分量监视器(TEK)VM700T 自动视音频测量系统(TEK)3.模拟复合视频指标测量3.1 准备3.1.1 TSG131A模拟复合输出(Composite)，送被测设备输入端，被测设备输出接到VM700T的输入端A, A的环通输出接75Ω终端负载(VM700专配)3.1.2 TSG131A送MA TRIX（矩阵），PAL/YC灯亮。
3.1.3 VM700T开机，Waveform（波形）灯亮，显示波形。
3.1.4 按Picture（图象），显示图象。
3.2 测量3.2.1 介入增益取Line =35 (亮度条，2T，20T，5阶梯信号)按Measure（手动测量）触摸菜单，选Bar Line Time (白条行时间)显示曲线，计算介入增益。
3.2.2 随机信噪比（不加权，加权）取Line =225 (350mV平场信号)按Measure（手动测量）选Noise spectrum (噪声频谱)按Menu (菜单)选Filters selection (滤波器)按国标规定,模拟复合PAL-D信号带宽为6MHz开机时Low Pass(低通)初始设置在5.0MHz, 应改成6.0MHz:按住菜单[Low Pass 5.0MHz],顺时针旋转VM700面板上的大旋纽,即可改成Low Pass 6.0MHz (逆时针转可改回5.0MHz,重新开机也是5.0MHz) 选Low Pass 6.0MHz, 显示：不加权噪声曲线(15KHz to 6.0MHz)选Unified Weight (统一加权), Low Pass 6.0MHz,显示加权噪声曲线(15KHz to 6.0MHz Unified)3.2.3 DG GP取Line =60 (亮度条, 2T, 5阶梯叠加副载波)按Measure选DG DP3.2.4 色度—亮度增益差(ΔK ) 色度—亮度时延差(Δτ)取Line =35按Measure选Chromlum Gain Delay3.2.5 K系数取Line =35按Measure选K Factor3.2.6 幅频特性3.2.6.1 多波群法取Line = 110 (多波群信号)按Measure选Multi Burst (多波群)3.2.6.2 群时延法取Line = 150 (SinX / X信号)按Measure选SinX / X3.2.7 亮度非线性取Line =35按Measure选Luminanc e NonLinearity （亮度非线性）4．模拟分量视频指标测量4.1 准备4.1.1 TSG131A 模拟分量输出（Y，B-Y，R-Y）送被测设备输入端，设备输出端依次接到VM700T输入端A,B,C。
VM700使用及视频标准
用Measure手动测量方式进行视频电平测试 Measure手动测量方式进行视频电平测试
• 测量步骤： • 1.将TSG271彩色电视信号发 1.将TSG271彩色电视信号发
生器调至75％彩条测试信号 生器调至75％彩条测试信号 输出，调VM700使其显示测 输出，调VM700使其显示测 试信号的第57行波形 试信号的第57行波形 2. 按VM700面板的Measure VM700面板的Measure 键进入手动测量方式，在触 屏菜单中点选ColourBar栏进 屏菜单中点选ColourBar栏进 入测量界面 3. 读取 Luminance Level测 Level测 量值
•
•
用Measure手动测量方式进行回波E（％kF）测试 Measure手动测量方式进行回波E（％kF）测试
• 测试步骤： • 1. 将TSG271彩色电视信号 TSG271彩色电视信号
发生器调至2T和白条测试信 发生器调至2T和白条测试信 号输出，调VM700使其显示 号输出，调VM700使其显示 测试信号的第57行波形 测试信号的第57行波形 2. 按VM700面板的Measure VM700面板的Measure 键进入手动测量方式，在触 屏菜单中点选K_Factor栏进 屏菜单中点选K_Factor栏进 入测量界面 3.读取K－2T测量值 3.读取K 2T测量值
•
•
用Measure手动测量方式进行同步脉冲幅度测试 Measure手动测量方式进行同步脉冲幅度测试
• 测量步骤： • 1.将TSG271彩色电视信号发 1.将TSG271彩色电视信号发
生器调至75％彩条测试信号 生器调至75％彩条测试信号 输出，调VM700使其显示测 输出，调VM700使其显示测 试信号的第57行波形 试信号的第57行波形 2. 按VM700面板的Measure VM700面板的Measure 键进入手动测量方式，在触 屏菜单中点选Bar 屏菜单中点选Bar LineTime 栏进入测量界面 3.读取Sync Level测量值 3.读取Sync Level测量值
Tektronix VM700T(turbo)视频测量系统 说明书
相对精度
± 0.3dB ± 0.6dB
± 5ns ± 10ns
行定时
测量项目 色同步电平 行同步上升和下降时间 行同步宽度 色同步宽度 同步至色同步起始 同步电平
测量范围 80 至 600mV 80ns 至 1µs 1 至 8µs 1.4 至 3µs 5 至 8µs 75 至 600mV
绝对精度 ± 1% ± 10ns ± 10ns ± 25ns ± 25ns ± 0.5%
清晰明亮并且易于读出。屏幕显示 自动的方式来再现(playback)这一测 载）。这时所有的测量精度方为有
刻度会自动地随波形而扩展，因而 量过程。可以把这个测量运行程序 效，
所有的测量单位都会正确地显示。 文件作为文本文件保存下来，并可
仪器还可提供通道差值模式 (A-B、 使用个人电脑进行编辑、拷贝或传
绝对精度 ± 0.3% ± 0.3% ± 0.7% ± 5ns
此外，选择使用“加亮行”(brigh-tup) 方式可使用户在屏幕显示图象中选 择任意视频行，这样，既可对该行 在测量模式中进行测量，也可对该 行在波形模式或矢量模式中进行观 测。
迅速并且精确定位在任何波形过渡 用户可编程的功能
段中的 10%、50% 和 90% 的位置上。 VM700T 的功能模式(Function mode)是
色度非线性 测量项目 色度幅度 色度相位 色度／亮度互调
vm700手册
检验分配系统中视频信号的SDI
频率定时稳定度。这种方法不 需要专用的测试信号。可以直 接在 SDI 信号上进行绝对频率 偏移和频率漂移率测量。也可 以实现精确到 100ppb 以内的频 率测量。显示容限标志能够以 ppm 和Hz@Fsc 格式指示以往17 秒的峰值频率偏移量。并能以 ppm/sec 和 Hz/sec@Fsc 格式生 成频率偏移率测量报告。
传输的 FTP 接口。
流偏移等参数，并清晰地绘制
在 VM700T/A 的高分辨率 CRT 显
SDTI(SMPTE 305M)串行数据传 示器上。
输接口分析 SMPTE 305M 对串行数据流作了 定义，用于传输在演播室／制 作中心环境下生成的打包数据。 这些数据包和同步信号与 ANSI/ SMPTE 259M 是兼容的，因此可 以通过现有的路由设备。由于 SDTI 在传送数字视频时具有比 实时还快的传输率以及不会产 生 MPEG 因压缩而产生的人为 失真，因此它获得了日益广泛 的应用，特别是在后期制作上 它具有巨大的潜在使用优势。 应用 VM700T 辅助数据分析仪，
供时间一致的音频和视频测试
信号并让其通过被测系统，由 SDI 漂移测量
VM700T SDI 分析仪模块接收和 视频同步定时“漂移”是视频信
解码。利用特定的音频和视频 号在数字分配网络内传输过程
检测序列，可以测量到正负2.5 中的常见的问题。如果行同步
秒的时间延迟量。时间延迟以 频率定时的变化没有保持在可
音频／视频延迟
在信号传输或后期制作处理过
程中，所积累的音频／视频时
间延迟特别难以量化。技术熟
练的操作员才能作出主观分析，
但很少能达到单个视频帧的准
确度。在 VM700T SDI 的音频／
视频测试指标
信号传输基础
3.分析方法：时域法。 4.非线性失真的分类：
信号传输基础
线性失真和非线性失真的比较：
失真类型
与输入信号 输出与输入 新的频率 失真产生的原
幅度的关系 信号的关系 成份
因
线性失真 非线性失真
无关 有关
线性关系
不产生
电抗元件、分 布参数
非线性关系 产生 非线性元件
信号传输基础
三、噪声：
色度、亮度时延不等(相对色度时间)是信号的 色度部分通过一个系统所需要的时间和通过亮度 信号部分所需要的时间差。这个差值是以时间单 位来表示的。常用ns表示。
视频指标含义
测试信号： CCIR17中20T的调制正弦平方脉冲。 测试方法： 使用VM700里的测量菜单中的 ChromLum_GainDelay
PAL-1：MultiBurst->60% MultiBurst
Measure->Noise Spectrum->Noise Level=
(需设置：
Select Line-> Line=22；Menu->Filters Selection->高
亮显示Low Pass 5.0MHz和Unified Weighting)
视频指标含义
对图像的影响： 增益失真常常表现为色度信号的衰减和
增强，在图像上表现为色饱和度过浓或过 谈。
时延失真将引起彩色曳尾或嵌色，特别 是在图像中物体的边缘。还会使亮度迅速 过度处，出现不良效果。
视频指标含义
色亮延迟视觉效果：
无延时误差的原始图像 色/亮延时误差300ns
视频指标含义
3.视频幅频特性：
微分相位是由图像亮 度信号幅度变化引起的色度信号相位失真 。
视频测量和VITS201
视频测量与VITS201广州电视台播出部赵翔近几十年来，电视技术的发展可谓是日新月异。
从黑白电视到彩色电视；从开路广播到大范围有线电视传播；从地面传输到卫星传输；从模拟信号处理到数字信号处理……，发展极为迅猛。
视频测量技术和测量仪器也飞速发展，朝智能化和数字化方向迈进。
一、视频测量对于视频测量，我国于1983年依据国际无线电咨询委员会（CCIR）的标准颁布了“彩色电视广播”和“电视视频通道测试方法”等标准。
标准中归结为5大指标，即反射损耗、介入增益、视频杂波、视频非线性失真及线性失真。
其中主要有介入增益、电源干扰、信噪比、微分增益、微分相位、K系数、色亮时延差、色亮增益差、幅频特性等几项重要指标。
因而国标中相应提出10种测试信号：场方波信号、2T正弦平方波和条脉冲信号、多波群信号、阶梯波信号、阶梯波叠加副载波信号、250kHz方波信号、副载波填充的10T和条脉冲信号、10T 和条脉冲信号调制的副载波信号、三电平色度信号及平场信号。
由于前端所用视频测试仪器为Tektronix公司的VM700T，下面以VM700T 为测试工具介绍几个主要指标和它们与输入的测试信号的关系（以下测量项不特别声明，均为自动测量中的测量项）。
1、介入增益定义：被测通道输出端信号幅度峰-峰值L与输入端该信号的标称值L0（700mV）峰-峰值之比，称为介入增益，并用dB来表示。
G=20lg(L/ L0)dB而在VM700T中无此测试项，但有Luminance Bar Ampl(条幅度测量)，单位mV，可代入上式中的L，依此求出介入增益。
所需测试信号：2T正弦平方波和条脉冲信号。
2、电源干扰定义：电源干扰信杂比位亮度信号幅度标称值与1kHz以内的、来自交流电源的杂波幅度峰-峰值之比，用dB来表示。
S/N=20lg[0.7(V)/ 杂波幅度峰-峰值（V）]dBVM700T测量项10-1000Hz LF Error，单位%Bar。
为10~1000Hz 频带范围内，后肩黑电平上最大波动的峰-峰值，以相对于条幅度的百分数表示。
Tektronix VM700T选件1S 2S串行数字视频测量 说明书
动化。那些当初设计专业视频设备制造的 工程师会发现 VM700T/ASDI 分析选件具有 创新、精确和快速的特点，总之使用起来 十分简便。
SDI 波形方式 SDI波形方式通过提供解码视频波形的实时 显示和分析进一步扩展了 VM700T SDI 选件 的功能。以相应模拟形式出现的单个视频 行的重叠式、并列式和堆积式显示允许以 传统方式对包括辅助数据区域在内的视频 信号进行完整的评估。现在，数字源的建立 就和模拟源一样容易。波形可以以“条状” 类型显示，看上去与逻辑分析仪显示相似； 或者用插入方式，提供更平滑的模拟感觉。 在用户使用可定义的样本游标时“条状”显 示类型非常有用，它可以提供视频样本值 的读出。 样本可以以 8 位或 10 位方式按二进制、十 进制或十六进制显示。定时游标可以用来 确定视频波形上任意两点之间的定时。插 入波形方式对评估分量数字信号的模拟特 性特别有用。解码信号的脉冲形状、频率响 应、插入增益、上升和下落时间以及通道间 定时都能快速获得。
电气指标－ 输入阻抗：75Ω 回波损耗：≥25dB,1-360MHz，频道开或关， 电源打开 ; ≥ 15dB, 1-360MHz, 频道开或关, 电源关闭。 插入损耗：≥ 0.2dB，1-360MHz。 通道 B物理指标－ 1BNC(终端)
电气指标－ 输入阻抗：75Ω 回波损耗：≥25dB,1-360MHz，频道开或关， 电源打开 ; ≥ 15dB, 1-360MHz, 频道开或关, 电源关闭。 通道 A&B
音频对视频延迟 在信号传输或后期制作处理过程中积累的 时间延迟特别难以量化。主观分析需要操 作者技术精良，而且精确度很差。VM700T SDI的音频对视频测量方法提供了一种简单 的非在线状态下的测量方法，解决了这个 问题。泰克TG2000 信号发生器同时产生并 发送到被测系统的音频和视频检测信号被 VM700T SDI 分析仪模块接受并解码。特殊 音频和视频检测序列可以测量到正负 2.5 秒的时间延迟。时间延迟以视频帧和微妙 形式指示出来，并显示在便于识别的条状 图上。测量是在嵌入或 AES 音频信号上进 行的，相对于参考值模式允许归一到任何 延迟。
VM700TTG700视频测试仪使用说明-文档资料
视频波形图
白条电平
色同步
300mV
同步脉冲
700mV
幅度对视频的影响
同步幅度：超出指标值会引起图像扭曲， 甚至图像显示不稳定无法观看。 白条幅度：超出指标值会造成图像过亮或 过暗。
2.亮度非线性：
从消隐电平（黑电平）到白电平之间变 化的线性度。
5级幅度的阶梯信号（每级140mV）通过 被测通道后，计算相应各阶梯幅度值之 间的最大差值。
把一个具有规定的亮度和色度分量幅度 的测试信号通过被测通道，输出在亮度 分量与色度分量的调制色络波形的相应 部分在时间关系上出现的差值。规定:色 度分量时延大于亮度分量时延为正
色度/亮度时延差测试信号
测试信号同色度/亮度增益差
色度/亮度时延差计算
色度/亮度增益差： 色度/亮度时延差：
负 正
负 负
TG700指标参数
亮度线性度：≤0.5% 亮度幅度：±1％（测量点700mV） 色度/亮度增益差： ≤1%
色度/亮度时延差：2.5ns
频率响应： ≤0.5%（8MHz） 微分增益： ≤0.5%
微分相位： ≤0.5°
输出信号时间调整精度：0.1ns
2. VM700T视频分析仪
DP测试信号
测试信号同DG
微分相位（DP）对视频的影响
在不同亮度背景下，色调产生失真，影响 彩色效果。 例如：鲜红衣服从暗处走到明处，鲜红衣 服就偏黄或偏紫。
6.色度/亮度增益差 ： 把一个具有规定的亮度和色度分量幅度 的测试信号通过被测通道，输出端信号 中亮度分量和色度分量幅度比的改变称 色度/亮度增益差。
DVB 视频测试指南
DVB 视频性能指标测试操作指引一．使用仪器：Tektronix VM700T 视频分析仪二．测试前准备：1. 确认被测机器是否为 PAL 制，如果不是，先设置为PAL 制。
再将VIDEO 输出端连接到VM700T 的A 输入端。
2. 按下“PICTURE”, VM700T 屏幕上就会显示PAL 制的视频图象,此时按下Wavefrom,调节旋钮可设定线数，各测试项的线数见测试表格。
三．测试信号选择：在I盘音视频测试流中选择。
四．测试项目与方法：Ⅰ.复合视频（CVBS）1. White Level(白电平)A. 播放 CBAR100.TS。
B. 按下“measure”键，使用旋钮上下移动选中“Level Meter”。
C. 按下“Menu”键，在屏幕下方菜单中间选中“Measure Position”，再在屏幕下方菜单中间分别选中“Pos.(a)….”和“Pos.(b)….”调节光标，当a 光标移到同步头顶端，当b 光标移到白峰图像信号幅度顶端，此时Level(b-a)=XXX mV,即为：白电平幅度2. Sync Level (同步电平)A. 播放 CBAR100.TS。
B. 按下“Menu”键，在菜单下中间选中“Measure Position”，再在屏幕下方菜单中间分别选中“Pos.(a)….”和“Pos.(b)….”调节光标，当a 光标移到同步头底端，当b 光标移到白峰图像信号幅度底端，此时Level(b-a)=XXX mV,即为：同步电平3．Burst Level(色度副载波)A．播放 CBAR100.TS。
B. 按下“measure”键，使用旋钮上下移动选中“H-Timing”C. 直接读值4. Lumin Nonlinearity (亮度非线性失真)A. 播放CCIR17.TSB. 按下“measure”键，使用旋钮上下移动选中“Luminance Nonlinearity”C. 直接读取pk-pk值5.Lumin K Factor(K 系数)A. A. 播放CCIR17.TSB. 按下“measure”键，使用旋钮上下移动选中“K Factor”C. 按下“Menu”键，在屏幕下方菜单中间选中“Acquire”进入，再选中“Special Position”进入，再选中“PulsePos”调节光标至第一波群中间位置，按“Exit”退出D. 再次按下“Average”键平均，可直接读取K-2T值6. Differential Gain (色度微分增益)A. 播放CCITT.033.TSB. 按下“measure”键，使用旋钮上下移动选中“DGDP”C. 按下“Average”键平均，可直接读取DG 值7. Differential Phase (色度微分相位)同第6项测试8. Lumin Chroma Delay(亮色延时)A. 播放CCIR17.TSB. 按下“measure”键，使用旋钮上下移动选中“ChromLum GainDelay”C. 按下“Menu”键，在屏幕下方菜单中间选中“Acquire”进入，再选中“Special Position”进入，再选中“PulsePos”调节光标至第二波群中间位置，按“Exit”退出D. 再次按下“Average”键平均，可直接读取Chroma Delay 值9. Video Range and Frequency Response (频响)A. 播放 CCIR18.TSB. 按下“measure”键，使用旋钮上下移动选中“Multi Burst”C. 按下“Menu”键，在屏幕下方菜单中间选中“Acquire”进入，再在屏幕左下方选中“Special Position”进入D. 再分别选中“Flagstart”和“Flagwidth”调节到第一个方波与第二个方波边缘状态E. 再选中“Packet #1”，再分别选中“Center”和“Width”调节到第二个波群中间位置F. 再一次选中“Packet #1”，顺时针旋转右侧旋钮将Packet #1 调节到Packet #2，重复步骤EG. 依此，将Packet #6 选中定位好，再按下“Menu”键，并按下“Average”，直接读值注：第一波群和第二波群“Width”为4.5µs,第三至第五波群“Width”为1.3µs，最后一个波群“Width”调为最大10. Lumin S/N(亮度信噪比)A. 播放CCIT033.TSB. 按下“measure”键，使用旋钮上下移动选中“Noise Spectrum”C. 直接读取Noise Level 值11. Chroma S/N AM(色度信噪比-AM)A. 播放Blue.tsB. 按下“measure”键，使用旋钮上下移动选中“Chrominance AMPM”C. 直接读取AM值12. ChromA S/N PM(色度信噪比-PM)同第11项测试。
VM700T视频测量
K-Factor Luminace Nomlinearity Jitter
视频信噪比
61/40
Noise Spectrum
微分增益 微分相位 ≤4.8MHZ 幅频 4.8-5.0MHZ 特性 5.5MHZ
611 DG DP 611按Menu→Filters selection→选择High Pass 100KHZ，Low Noise Level（取正 Pass 6.0MHZ（默认为 值）(取2个测试值中 5.0M，按住此项后旋转 较小值) 多功能按钮更改）， Unified Weighting （Tilt Null）三(四) 项。 Differential Gain 直接读数 （PK-PK） Differential Phase （PK-PK） 取≤4.8MHZ曲线上最 大与最小值 直接读数
290
Group Delay Sinx_x
按Menu→Cursor→ 取4.8-5.0MHZ曲线上 Cursor Active,旋转多 最大与最小值 功能按钮取值。 读取5.5MHZ值
VM700T视频测量
测试条件：PAL制式、4：3、CVBS视频输出
测试码流：CCITT033.GTS,按Select Line选择测试行，按Measure进入选择测试项，按 Waveform查看波型，按Picture查看图像。() 测试项目 视频输出幅度 视频同步幅度 色-亮度增益差 色-亮度时延差 K系数 亮度非线性 行同步前沿抖动 行数 34 34 34 34 34 34 任意行 ChromLum Gain Delay 选项 Bar Line Time 读值 Bar level (ref.Back Parch) Sync Level Chroma Gain(读数100%) Chroma Delay K-2T，K-PB，PB Ratio中的最大值 PK-PK Jitter 设备操作 直接读数 直接读数 直接读数 直接读数 直接读数 直接读数 直接读数
