应力检测原理

应力检测原理
应力检测原理是通过测量物体受力后产生的形变或应变来判断其受力状态的一种测试方法。

在实际应用中，常用的应力检测原理包括电阻应变片原理、应变计原理和激光干涉法原理。

首先，电阻应变片是一种具有性能稳定、可重复使用的应力测量元件。

它通过在应力作用下形成电阻值变化，来间接反映物体的应变情况。

当物体受到压力或拉伸时，电阻应变片会随之发生形变，进而改变其电阻值。

通过测量电阻的变化，可以推算出物体所受的应力。

其次，应变计原理是一种更加直接的应力测量方法。

应变计是一种高精度的电阻应变元件，通过粘贴在被测物体的表面，当物体受到力的作用时，应变计会产生应变，并且应变的大小与物体所受的应力成正比。

应变计内部具有电阻，通过测量电阻的变化，可以获得物体所受的应力值。

最后，激光干涉法原理是一种非接触、高精度的应力测量方法。

该方法利用激光的干涉原理，通过激光束的反射和干涉，测量物体表面形变的微小位移。

物体在受力作用下会出现形变，根据形变产生的位移，可以计算出物体所受的应力大小。

以上是常用的应力检测原理，通过采用合适的测量原理，可以准确地判断物体受力状态，为工程设计和科学研究提供重要数据支持。

地应力测定方法

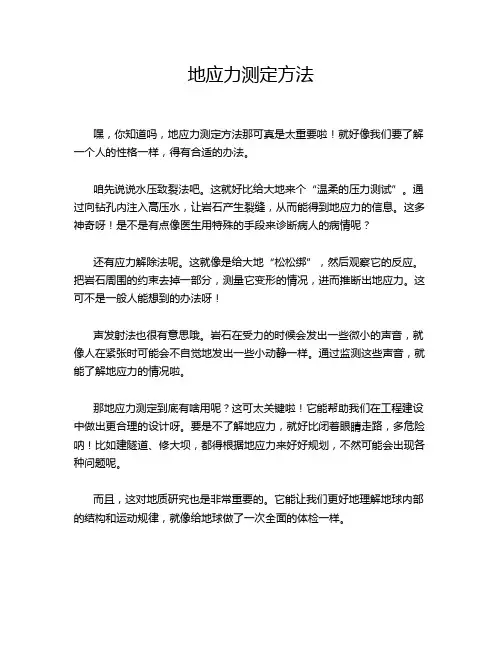

地应力测定方法
嘿，你知道吗，地应力测定方法那可真是太重要啦！就好像我们要了解一个人的性格一样，得有合适的办法。

咱先说说水压致裂法吧。

这就好比给大地来个“温柔的压力测试”。

通过向钻孔内注入高压水，让岩石产生裂缝，从而能得到地应力的信息。

这多神奇呀！是不是有点像医生用特殊的手段来诊断病人的病情呢？
还有应力解除法呢。

这就像是给大地“松松绑”，然后观察它的反应。

把岩石周围的约束去掉一部分，测量它变形的情况，进而推断出地应力。

这可不是一般人能想到的办法呀！
声发射法也很有意思哦。

岩石在受力的时候会发出一些微小的声音，就像人在紧张时可能会不自觉地发出一些小动静一样。

通过监测这些声音，就能了解地应力的情况啦。

那地应力测定到底有啥用呢？这可太关键啦！它能帮助我们在工程建设中做出更合理的设计呀。

要是不了解地应力，就好比闭着眼睛走路，多危险呐！比如建隧道、修大坝，都得根据地应力来好好规划，不然可能会出现各种问题呢。

而且，这对地质研究也是非常重要的。

它能让我们更好地理解地球内部的结构和运动规律，就像给地球做了一次全面的体检一样。

总之，地应力测定方法是我们探索地球的重要工具，我们可不能小瞧它们呀！它们就像一把把钥匙，能打开地球内部奥秘的大门。

我们要不断地研究和发展这些方法，让我们对地球的了解越来越深入，越来越准确！这样我们才能更好地和地球相处，更好地利用地球的资源，同时也更好地保护我们的地球家园呀！。

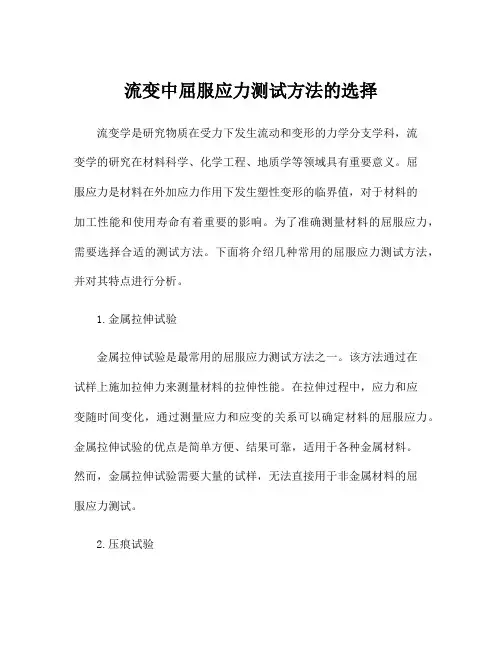

流变中屈服应力测试方法的选择

流变中屈服应力测试方法的选择流变学是研究物质在受力下发生流动和变形的力学分支学科，流变学的研究在材料科学、化学工程、地质学等领域具有重要意义。

屈服应力是材料在外加应力作用下发生塑性变形的临界值，对于材料的加工性能和使用寿命有着重要的影响。

为了准确测量材料的屈服应力，需要选择合适的测试方法。

下面将介绍几种常用的屈服应力测试方法，并对其特点进行分析。

1.金属拉伸试验金属拉伸试验是最常用的屈服应力测试方法之一。

该方法通过在试样上施加拉伸力来测量材料的拉伸性能。

在拉伸过程中，应力和应变随时间变化，通过测量应力和应变的关系可以确定材料的屈服应力。

金属拉伸试验的优点是简单方便、结果可靠，适用于各种金属材料。

然而，金属拉伸试验需要大量的试样，无法直接用于非金属材料的屈服应力测试。

2.压痕试验压痕试验是一种常用的材料力学性能测试方法，通过在试样上施加压力来测量材料的硬度。

在压痕试验中，可以通过测定压痕的直径和深度计算出材料的屈服应力。

压痕试验的优点是操作简单、不需要大量试样，适用于各种材料。

然而，压痕试验只能测量材料的局部性能，无法反映其整体屈服应力。

3.剪切试验剪切试验是一种常用的测试方法，用于测量材料在剪切力作用下的变形性能。

在剪切试验中，材料在两个平行应力面之间发生剪切，通过测量施加的剪切力和材料的剪切变形量，可以计算出屈服应力。

剪切试验的优点是可以模拟材料在现实应力条件下的变形行为，适用于各种材料。

然而，剪切试验需要专用的试验设备和较大的试样，成本较高。

4.旋转试验旋转试验是一种专用的测试方法，用于测量材料在旋转条件下的变形性能。

在旋转试验中，材料在旋转圆盘上旋转，通过测量施加的旋转力和材料的变形量，可以计算出屈服应力。

旋转试验的优点是可以模拟材料在旋转条件下的变形行为，适用于各种材料。

然而，旋转试验需要专用的试验设备和较大的试样，操作相对复杂。

综上所述，选择合适的屈服应力测试方法需要根据具体材料和实验要求来确定。

地应力测量方法

地应力测量方法1.水压至裂法水压致裂法地应力测试是通过在钻孔中封隔一小段钻孔，然后向封隔段注入高压流体，从而确定原位地应力的一种方法。

水压致裂法的2种方法试验设备相同，都有封隔器、印模器，使用高压泵泵入高压液体使围岩产生新裂隙或使原生裂隙重张。

常规水压致裂法(HF法)HF法是从射井方法移植而来，假定钻孔轴向为1个主应力方向，岩石均质、各向同性、连续、线弹性，采用抗拉破坏准则，在垂直于最小主应力方向出现对称裂缝，其仅能测得垂直于钻孔横截面上的二维应力。

在构造作用弱和地形平坦区，垂直孔所测结果可代表2个水平主应力，垂直应力约等于上覆岩体自重，裂缝方位为最大水平主应力方位。

HF法测试周期短，不需要岩石力学参数参与计算，适合工程初勘阶段，不需试验洞，可进行大深度测量，是目前惟一一种可直接进行深部地应力测定的方法。

通过对HF法的改进，德国大陆科学深钻计划(KTB)在主孔 6 000 m和9 000 m处已成功获得了地应力资料。

HF法是一种平面应力测量方法，为获得三维应力，YMizutaI和M KuriyagawaE提出3孔交汇地应力测量，我国长江科学院和地壳所也进行了大量的测试。

但研究表明，当钻孔轴向偏离主应力方向，其结果就有疑问，要精确获得三维地应力较困难。

为此，文献[7]基于最小主应力破坏准则，对3孔交汇HF法测试理论进行了完善，其有助于提高测量结果的计算精度，但还有待足够的测量数据来验证。

原生裂隙水压致裂法(HTPF法)HTPF法是HF法的发展，其要求在含有原生节理和裂隙的钻孔段进行裂隙重张试验以确定原位应力。

HTPF法假定裂隙面是平的，且面上应力一致。

对于深孔三维地应力直接测量，HTPF 法可进行大尺度的地壳地应力测试，很有发展前途。

HTPF法同HF法相比，假设少，不需考虑岩石破坏准则和孔隙水压力，在单孔中便可获得三维地应力。

但用HTPF法测试费时，且裂隙产状和位置的确定误差都可降低计算精度。

2.套钻孔应力解除法套钻孔应力解除法根据解除方式和传感器的安装部位分为探孔应力解除法、孔底应变解除法和孔壁切割解除法。

地应力的测量方法

地应力的测量原理目前地应力测量方法有很多种，根据测量原理可分为三大类：第一类是以测定岩体中的应变、变形为依据的力学法，如应力恢复法、应力解除法及水压致裂法等；第二类是以测量岩体中声发射、声波传播规律、电阻率或其他物理量的变化为依据的地球物理方法；第三类是根据地质构造和井下岩体破坏状况提供的信息确定应力方向。

其中，应力解除法与水压致裂法得到比较广泛的应用，其他几种只能作为辅助方法。

1.应力解除法测试原理和技术1.1应力解除法测试原理具有初始应力的岩体，用人为的方法卸去其应力，在岩体恢复变形的过程中测试其应变，然后用弹性力学理论计算出地应力的大小，得出其方向、倾角。

目前国内外地应力测量普遍采用空心包体应变计测量技术。

KX一81型空心包体应变计由A、B、C 3组共12枚应变片嵌埋在1个壁厚约3 mm的空心环氧树脂圆筒中间，圆筒外表面与钻孔壁用专用环氧树脂胶黏结在一起，其是在澳大利亚CSIRO空心包体应变计的基础上研制出来的，是套钻孔应力解除法的一种，只需1个孔就能测量出某点的三维原岩应力，具有使用方便、安装操作简单、成本低、效率高等优点。

1.2完全温度补偿技术KX一81型空心包体应变计与其他许多应变测量仪器一样，均采用应变计作为敏感元件，并根据惠斯顿电桥的原理13J，将应变的变化转换成电压变化经放大后记录下来。

电阻应变计对温度变化是很敏感的，温度发生变化时应变计的电阻值将发生变化，从而产生虚假的附加应变值。

因此在现场测试中必须采取温度补偿措施。

惠斯顿电桥原理：平衡时，检流计所在支路电流为零，则有，（1）流过R1和R3的电流相同（记作I1），流过R2和R4的电流相同（记作I2）。

（2）B，D两点电位相等，即UB=UD。

因而有 I1R1=I2R2；个阻值已知，便可求得第四个电阻。

测量时，选择适当的电阻作为R1和R2，用一个可变电阻作为R3，令被测电阻充当R4，调节R3使电桥平衡，而且可利用高灵敏度的检流计来测零，故用电桥测电阻比用欧姆表精确。

X射线应力测定方法

§1-6宏观残余应力的测定残余应力的概念：残余应力是指当产生应力的各种因素不复存在时，由于形变，相变，温度或体积变化不均匀而存留在构件内部并自身保持平衡的应力。

按照应力平衡的范围分为三类：第一类内应力，在物体宏观体积范围内存在并平衡的应力，此类应力的释放将使物体的宏观尺寸发生变化。

这种应力又称为宏观应力。

材料加工变形（拔丝，轧制），热加工（铸造，焊接，热处理）等均会产生宏观内应力。

第二类内应力，在一些晶粒的范围内存在并平衡的应力。

第三类内应力，在若干原子范围内存在并平衡的应力。

通常把第二和第三两类内应力合称为“微观应力”。

下图是三类内应力的示意图，分别用sl,sll,slll表示。

构件中的宏观残余应力与其疲劳强度，抗应力腐蚀能力以及尺寸稳定性等有关，并直接影响其使用寿命。

如焊接构件中的残余应力会使其变形，因而应当予以消除。

而承受往复载荷的曲轴等零件在表面存在适当压应力又会提高其疲劳强度。

因此测定残余内应力对控制加工工艺，检查表面强化或消除应力工序的工艺效果有重要的实际意义。

测定宏观应力的方法很多，有电阻应变片法，小孔松弛法，超声波法，和X射线衍射法等等。

除了超声波法以外，其它方法的共同特点都是测定应力作用下产生的应变，再按弹性定律计算应力。

X射线衍射法具有无损，快速，可以测量小区域应力等特点，不足之处在于仅能测量二维应力，测量精度不十分高，在测定构件动态过程中的应力有一些困难。

1-4-1 X射线宏观应力测定的基本原理测量思路：金属材料一般都是多晶体，在单位体积中含有数量极大的，取向任意的晶粒，因此，从空间任意方向都能观察到任一选定的{hkl}晶面。

在无应力存在时，各晶（如下图所示）。

粒的同一{hkl}晶面族的面间距都为d当存在有平行于表面的张引力（如σφ）作用于该多晶体时，各个晶粒的晶面间距将发生程度不同的变化，与表面平行的{hkl)（ψ=0o）晶面间距会因泊松比而缩小，而与应力方向垂直的同一{hkl)（ψ=90o）晶面间距将被拉长。

应力试验简述

3
在选择加载速度时，应考虑到加载速度对试样内部结构的影响，以及可能出现的应力集中和应变率效应。
试验过程中的安全性
01
试验人员应严格遵守安全操作规程，确保试验过程中
的安全。
02
在进行高强度或高温试验时，应特别注意防止试样破
裂或飞溅造成人员伤害或设备损坏。
03
在试验过程中，应密切关注试样的变形和加载情况，
应变是材料在受力过程中发生的形变程度，而应力则是单位面积上的力，通过测量应变和应力，可以推导出材料的弹性模量、泊松比等参数。
材料的强度与韧性评估
材料的强度是指材料在受到外力作用时所能承受的最大应力值，通过应力试验可以测定材料的强度极限、屈服点等指标。
材料的韧性是指材料在受到外力作用时抵抗断裂的能力，通过应力试验可以测定材料的冲击功、延伸率等指标，评估材料的韧性。
02
试样的尺寸、形状和加工方式应符合相关标准或规范，以确保试验结果的准确性和可靠性。
03
在可能的情况下，应尽量选择具有相同或相似工艺条件和化学成分的试样进行试验。
加载速度的选择
1
加载速度是应力试验中一个重要的参数，它会影响到试样的应力应变行为和试验结果。
2
加载速度的选择应根据被测试材料的性质和试验目的来确定，以确保试验结果的准确性和可靠性。
应力
01
物体受到外力作用时，单位面积上所承受的力，表示为σ（西格
玛）。
应力的分类
02
根据作用方式，应力可分为正应力和剪应力；根据作用方向，
可分为法向应力和切向应力。
应力的单位
03
应力的单位是帕斯卡（Pa），1Pa=1N/m^2。
应力的测量方法

应力测试仪操作方法

应力测试仪操作方法
应力测试仪是一种常用的实验仪器，用于测定材料的应力-应变关系。

下面是应力测试仪的操作方法：
1. 将待测试的材料制备成标准的样品，确保其尺寸和形状符合测试要求。

2. 将样品放置在应力测试仪的工作台上，并根据测试要求调整夹持装置固定样品。

3. 打开测试仪的电源开关，并根据测试要求设置测试参数，如加载速度、加载范围等。

4. 确保测试仪的显示屏幕上显示正确的测试参数，并检查传感器和测量装置的连接是否正常。

5. 进行预加载校准，即通过加负荷使样品发生微小形变，然后松开负荷，样品应恢复到原来的形状。

6. 开始测试，根据测试要求逐渐加载样品，一般从较小的载荷开始，逐渐递增。

7. 在测试过程中，观察测试仪的显示屏幕上的数据，并记录下应力-应变曲线。

8. 如果需要，可以进行多次测试以获得更准确的结果。

9. 测试完成后，关闭测试仪的电源开关，取下样品，清理测试仪并恢复到初始状态。

10. 将测试数据整理并分析，得出测试结果。

以上是一般的应力测试仪的操作方法，具体的操作步骤可能会因不同型号的应力测试仪而有所差异。

使用前请务必仔细阅读并遵循相关的操作手册和安全指南。

正应力测定实验报告

正应力测定实验报告正应力测定实验报告一、引言正应力测定是材料力学中的重要实验之一，通过测定材料在受力状态下的正应力变化，可以了解材料的力学性能及其变化规律。

本实验旨在通过实验方法测定不同材料在不同受力状态下的正应力，并分析其结果。

二、实验原理正应力是指在材料内部某一点处，垂直于该点处截面的力的作用，通常用σ表示。

正应力的单位为帕斯卡（Pa）。

正应力测定实验中常用的方法有拉伸试验、压缩试验和剪切试验等。

三、实验步骤1. 准备不同材料的试样，如金属材料、塑料材料等。

2. 将试样放置在拉伸试验机或压缩试验机中，并调整好试样的位置和夹持方式。

3. 施加适当的拉伸或压缩力，开始实验。

4. 在实验过程中，记录下试样的变形情况和施力情况。

5. 根据实验数据计算出试样在不同受力状态下的正应力。

四、实验结果与分析通过实验测得的数据，我们可以计算出试样在不同受力状态下的正应力。

通过对不同材料的实验结果进行比较分析，可以得出以下结论：1. 材料的强度差异：不同材料在相同受力状态下的正应力会有所不同，这是由于材料的强度不同所致。

例如，金属材料的强度通常较高，其正应力也会相应较大。

2. 受力方式对正应力的影响：不同受力方式下的正应力也会有所差异。

例如，在拉伸试验中，试样的正应力主要集中在试样的中心位置，而在压缩试验中，试样的正应力主要集中在试样的表面。

3. 应力-应变曲线的特征：通过实验数据可以绘制出应力-应变曲线，该曲线反映了材料在受力状态下的变形规律。

根据曲线的形状可以判断材料的强度、韧性等力学性能。

五、实验误差分析在实验过程中，由于各种因素的影响，可能会产生一定的误差。

例如，试样的准备不均匀、试验设备的精度限制以及操作人员的技术水平等。

因此，在进行实验结果分析时，需要考虑这些误差对结果的影响，并进行相应的修正和讨论。

六、实验的意义与应用正应力测定实验是材料力学研究中的重要实验之一，其结果可以为材料的设计、制造和使用提供重要的参考依据。

实验一薄壁容器内压应力测定实验

实验一薄壁容器内压应力测定实验一、实验目的通过实验测量薄壁容器内部的压应力，并对实验数据进行分析，掌握薄壁容器内部压应力的测量方法和技巧，加深对应力的理解和认识。

二、实验原理薄壁容器内部压应力的产生主要是因为容器内有压力。

薄壁容器内的压力是由容器内部的气体或液体所施加的作用力引起的。

在静止平衡的状态下，容器内部所受的压力与容器所产生的内部应力相等，即：σ = P × r / t其中，σ 为容器内部应力，P 为容器内部压力，r 为容器半径，t 为容器壁厚度。

通过测量容器壁的变形量可以求得内部应力的大小，具体方法可以使用：应变覆盖片法、电阻应变桥法、光栅应变传感器法、激光干涉法等，本次实验使用应变覆盖片法进行测量。

应变覆盖片法的原理是：在测量表面粘贴不同类型和数量的弹性薄膜传感器（应变覆盖片），并使用电缆将数字信号传递到计算机系统中，计算机通过解读信号来实现应变的测量。

三、实验器材和仪器实验器材：薄壁容器、虎钳、吸盘、加热器等。

仪器：应变覆盖片（包括型号为RSTR-1/120-LY8W的3片应变覆盖片、型号为KY-2000A 的数字化应变测量仪），加热器、计算机等。

四、实验步骤1、使用虎钳将薄壁容器夹住，并使用吸盘尽量固定在实验台上。

2、在薄壁容器上粘贴3片应变覆盖片，在不影响测量的前提下均匀地分布在容器上表面，并将每个应变覆盖片的信号通过电缆与计算机相连。

3、使用加热器和安装在容器上的温度传感器使容器内部的温度达到设定温度，保持一段时间，以使容器内部压力稳定。

4、在容器达到稳态后，记录容器内部压力P。

5、使用计算机记录每个应变覆盖片的信号，并根据不同的应变传感器标定曲线，计算出应变。

6、根据容器的几何尺寸和应变值，计算容器内部的应力大小σ，并与容器内部压力P 进行对比。

7、记录实验数据，撤除应变覆盖片和传感器。

五、实验注意事项1、粘贴应变覆盖片时要注意不能捏住或将温度传感器弄松或损坏。

如果损坏应变覆盖片或传感器，需要更换后重新进行测量。

地应力测试方法范文

地应力测试方法范文一、直接测量法直接测量法是通过测量地层中的地应力来推断地应力状态的方法。

该方法的主要仪器是地应力仪器（如测斜仪、井下探测仪等），常用于孔隙压力、地下水动力学性质的研究。

1.测斜仪法测斜仪法是测定地层应力状态的常用方法之一、该方法通过测量孔眼中绕钻孔轴线的方向偏差，进而推算出应力状态。

测斜仪通常由测斜体、引线和显示零件组成，具有高精度、便携和易于实施的特点。

2.地下水压力测量法地下水压力测量法是通过测量地下水压力来推断地应力状态的方法。

该方法主要应用于地下水动力学性质的研究。

通过在钻孔中安装测水压设备并实时测量地下水压力，可以推算出地应力状态。

二、应变测量法应变测量法是通过测量地下岩体中的应变来推断地应力状态的方法。

其主要仪器为应变仪器（如应变计、压力计等）。

应变测量法的优点是能够较直接地获取地下岩层的力学性质，并能够推断地层中的高低应力区。

1.应变计测量法应变计测量法是通过测量地下岩体中的应变变化来推断地应力状态的方法。

常见的应变计包括电阻式应变计和光弹性应变计。

应变计分为直接应变计和间接应变计两类，具有灵敏度高、应变范围广等特点。

2.压力计测量法压力计测量法是通过测量地下岩石中的压力变化来推断地应力状态的方法。

常见的压力计有沉静孔隙水压力计、曲奇应变片动态压力计和碳电极蠕变应变计。

压力计法主要应用于岩石力学性质研究和地下工程中的监测。

三、地震法地震法是通过地震波的传播和反射特性来推断地层中的地应力状态的方法。

这种方法的优点是可广泛适用于大区域的应力研究，且可以进行三维或四维应力分析。

1.地震勘探法地震勘探法是通过地震波的传播和反射特性来推断地层中的地应力状态，使用地震仪器进行地面或井孔上的测量。

该方法主要用于地震工程中的应力分析和地下结构物的合理布置。

2.岩石应力应变试验法岩石应力应变试验法利用地震波的传播和反射特性测量地下岩石中的应力应变状态。

试验方法可以是动态试验或静态试验，包括斜拉试验、压缩试验和剪切试验等。

主应力测定实验报告

主应力测定实验报告一、实验目的。

本实验旨在通过实验方法测定材料的主应力，了解材料在受力作用下的应力分布规律，并掌握主应力测定的实验方法和步骤。

二、实验原理。

在材料受力作用下，会产生各向应力，其中最大和最小的主应力分别为σ1和σ3。

主应力的测定方法有多种，本实验采用的是应变片法。

应变片是一种特殊的传感器，能够测量材料表面的应变，通过应变和应力的关系，可以计算出材料表面的主应力。

三、实验仪器和设备。

1. 应变片。

2. 应变片粘贴剂。

3. 应变片粘贴剂固化剂。

4. 电子天平。

5. 电子显微镜。

6. 电磁炉。

7. 电阻应变片测力仪。

四、实验步骤。

1. 制备应变片，将应变片粘贴剂均匀涂抹在待测材料表面，然后将应变片粘贴在表面并用压力滚压，待固化后形成应变片。

2. 安装应变片，将安装好应变片的材料放置在电子显微镜下，调整显微镜使其对准应变片。

3. 测定应变片的应变，用电子天平测定应变片的长度和宽度，计算出应变片的应变。

4. 计算主应力，根据应变和应力的关系，通过电阻应变片测力仪测定材料受力时的应变，再通过应力-应变关系计算出主应力。

五、实验数据处理。

根据实验测得的应变数据，结合材料的弹性模量和泊松比，计算出材料受力时的主应力。

六、实验结果与分析。

通过实验测定得到材料受力时的主应力大小，分析主应力的分布规律，了解材料在受力作用下的应力状态，为材料的设计和使用提供参考依据。

七、实验结论。

本实验通过应变片法测定了材料的主应力，掌握了主应力测定的实验方法和步骤，了解了材料在受力作用下的应力分布规律。

八、实验总结。

通过本实验的学习，对材料的主应力测定有了更深入的了解，同时也掌握了一种常用的应力测定方法，为今后的材料力学实验打下了良好的基础。

以上就是本次主应力测定实验的实验报告。

残余应力测定方法

残余应力测定方法
残余应力测定方法是通过对材料内部的残余应力进行测试和分析来确定材料的应力状态。

常见的残余应力测定方法包括：
1. X射线法：通过测量材料晶格的衍射角度来确定材料内部的残余应力。

X射线法适用于各种金属和非金属材料的残余应力测定。

2. 中子衍射法：利用中子衍射技术来测定材料内部的残余应力，具有高穿透性和对各种材料的适用性。

3. 光栅法：利用激光光栅干涉仪或电子束光栅干涉仪来测量材料表面的残余应力。

4. 磁法：通过在受应力的材料上覆盖一层磁性涂层，然后测量涂层上的磁感应强度变化来确定残余应力。

这些方法可以单独或结合使用，根据具体情况选择适当的测定方法进行残余应力的测定和分析。

X射线应力测定仪操作步骤方法

爱斯特X射线应力测定仪操作步骤一、测应力（1）开机之前，先开循环水（开关在水箱背部）然后打开水箱前部的3个开关（先开电源——最上方，接着是泵——最下方，等到中间开关指示灯不闪（等大约60s）再开中间的开关。

）注：水箱里的水大约4L，等水量不足时加水，无需换水。

（2）打开低压控制箱（上方）——先开右侧开关，再开左侧（驱动电源），左侧电源开启后电机就不能手动调整，已固定。

（3）打开高压控制箱开关。

（4）找到测试点。

对测试位置进行调节，使得测试点位于回转中心（点与十字架完全重合）。

（5）测试前预热10min左右。

选择“应力测试快捷方式”，填写所测材料的基本信息，选择好各类参数，衍射峰角度范围在144~168之间，一般铁素体的衍射峰出现在156.4度左右。

可以根据测试的实际情况调整测试范围，如果工件进行过喷丸处理，要适当增大测试的角度。

管压选择——20~25，一般选择20（Cr靶）最大为28。

当测曲面用0.5 1.0 1.5 的准直管，用28kv ,8Ma管流——5~6，一般选择5，最大为8。

步距一般为0.1，时间为0.5，当有质构时，时间调为1s（6）测试结束选择另存为保存，要不然新的数据会覆盖当前数据！（7）测试结束进行标定（相当于对整套设备位置进行还原）（注：测试过程发现参数设置不合理或者其他问题，按空格键暂停。

另外在测试过程中不要动软件显示屏，否则容易当机。

）二、测残奥操作步骤如上，选择“测试残奥”快捷方式，步距设为0.1，衍射峰角度一般在128~129左右。

马氏体为156.4左右！注意事项：1.探头管的直径可供选择的有，曲面测量时，选择小的探头，曲面直径在10左右，使用，测试齿根应力，采用的探头。

平面应力测量时，一般选择。

换探头时，探头小口朝正后方插入即可。

2.大多数的金属材料可以使用Cr靶，测试钛合金时，使用Cu靶。

电解抛光机使用1.用胶带把无需处理的地方包起来，防止整个表面都被腐蚀。

2.接好电源和插线（同色相接），黑色夹持工件，把浸在饱和盐水里的棉球用镊子塞入红色探头，然后在需要抛光处进行擦拭。

电气应力测试方法及标准

电气应力测试方法及标准主要包括以下几种：
1.电阻丝往复绕成特殊形状：例如栅状，就可做成电阻应变片。

测量前，将电阻应变片用特殊的胶合剂黏贴在欲测应变的部位，当壳体受到载荷作用发生变形时，电阻应变片中的电阻丝随之一起变形，导致电阻丝长度及截面积的改变，从而引起其电阻值的变化。

可见，电阻的变化与应变有一定的对应关系。

通过电阻应变仪，就可测得相应的变化。

利用胡克定律或其他理论公式，就可求得应力值。

2.电测法：在二次仪表观测中，将传感器（探头）埋设于崩滑灾害体变形部位，使用能将传感器电信号转换成人们所感知（或熟识）信息的电子仪表（如频率计之类）观测。

电测法为应力测试方法中的一种，金属电阻丝承受拉伸或压缩变形时，电阻也将发生变化。

残余应力及检测方法

残余应力及检测方法一、残余应力简介及检测方法对比众所周知，工件在制造过程中，会受到各种因素的作用与影响。

当这些因素消失之后，若构件所受到的作用与影响不能完全消失，则会有部分作用与影响残留在构件内，这种残留的作用与影响，称作残余应力。

残余应力对工件有着很大的伤害，会使工件发生翘曲或扭曲变形，甚至开裂。

针对这一问题，在现在的科技环境下，产生了几种检测应力的方法，这几种方法都存在各自的优缺点，对比图如下：现阶段行业内主要使用以下几种方法检测残余应力：（1）盲孔法盲孔法的优点在于有较好精度，而缺点也比较明显，即检测过程中需要损坏材料的结构。

（2）X射线衍射法X射线衍射法经过了市场的检验，优点是技术较为成熟且稳定，缺点是检测仪器比较笨重，操作耗时且伴随着辐射。

（3）超声波应力检测法超声波应力检测法的优点在于操作简便、快速、不损伤材料，也不会对检测人员造成伤害。

而它的缺点就在于这是一项新的技术，虽然经过多家大型实验室的测验，但是市场检验度还不够高。

综合来看，超声波应力检测技术具有很大的现场适用性，下文对该技术进行详细介绍。

二、超声波应力检测技术1、超声波应力测试仪近些年国内超声波应力检测技术的研究进展较快，下图展示为我公司自主研发的一台超声波应力测试设备及配套软件，它是一款工业级高精度超声波应力测量设备，通过软件实现信号的激发和采集，根据声弹性理论进行残余应力的计算，可无损测定被测对象积聚的应力。

超声波应力测试设备（采集模块）超声波应力测试信号处理系统（显示操作模块）该设备符合国标GB/T 32073-2015《无损检测残余应力超声临界折射纵波检测方法》的要求，具备频率设置、滤波、超声激励、残余应力值计算等基本功能。

以下为该设备具有的优势和特点：•可同时测量应力、声时、壁厚、声速，实时显示超声波形，具有一定探伤功能；•配备高频数据采集卡，对上万次测量结果进行算法优化，测量结果更准确；•集成了温度传感器，通过温度补偿消除温度对检测结果的影响；•采集模块分体式设计，易于拆装，可无线连接显示操作模块，移动性强，易于现场使用；•设备可搭载锂电池独立供电，有效地解决了野外现场供电难的问题；•优良的抗干扰能力和可靠性，拥有出色的信噪比。
